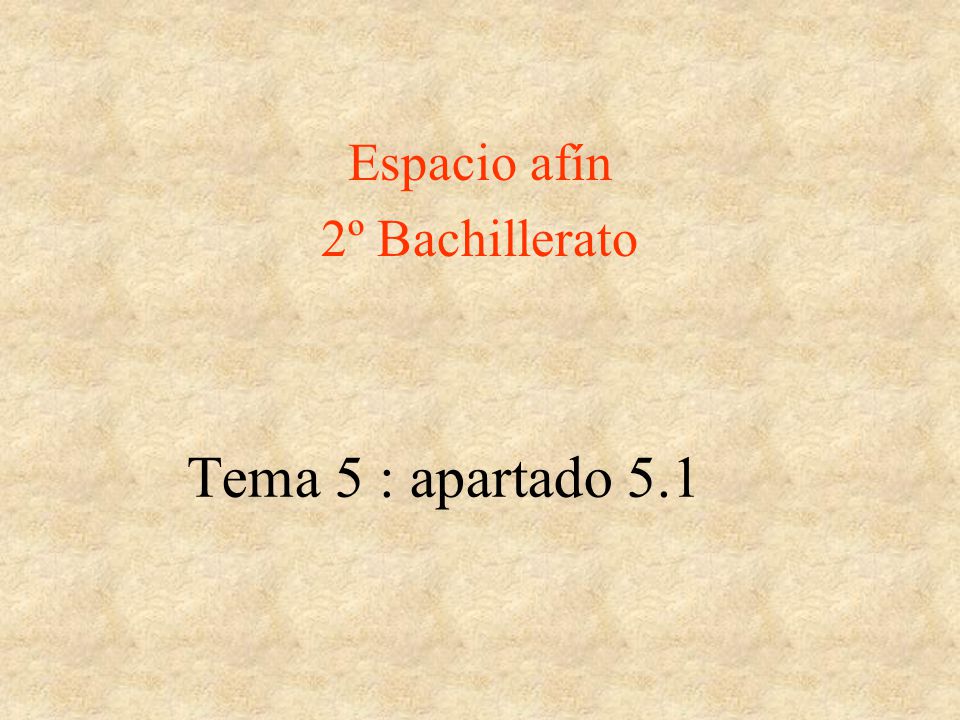

1 Espacio afín 2º Bachillerato
Tema 5 : apartado 5.1

2 Coordenadas en el espacio
Vector de posición de P Origen de coordenadas (x, y, z) son las coordenadas de P respecto del sistema de referencia R.

3 Ejes coordenados. Planos coordenados
Los tres vectores de la base B determinan con el origen O tres ejes de coordenadas OX, OY, y OZ. Los planos OXY, OYZ y OZX se denominan planos coordenados del sistema de referencia.

4 Coordenadas de un vector libre cualquiera

5 Coordenadas del punto medio de un segmento

6 Elementos geométricos
Los objetos o elementos geométricos elementales del espacio tridimensional son los puntos, las rectas, los planos, las curvas y las superficies. Estos elementos geométricos pueden determinarse mediante ecuaciones paramétricas. La dimensión del elemento coincide con el número de parámetros. Rectas y curvas (dimensión 1) Dimensión Planos y superficies (dimensión 2)

7 Rectas en el espacio: ecuación vectorial

8 Rectas en el espacio: ecuaciones paramétricas

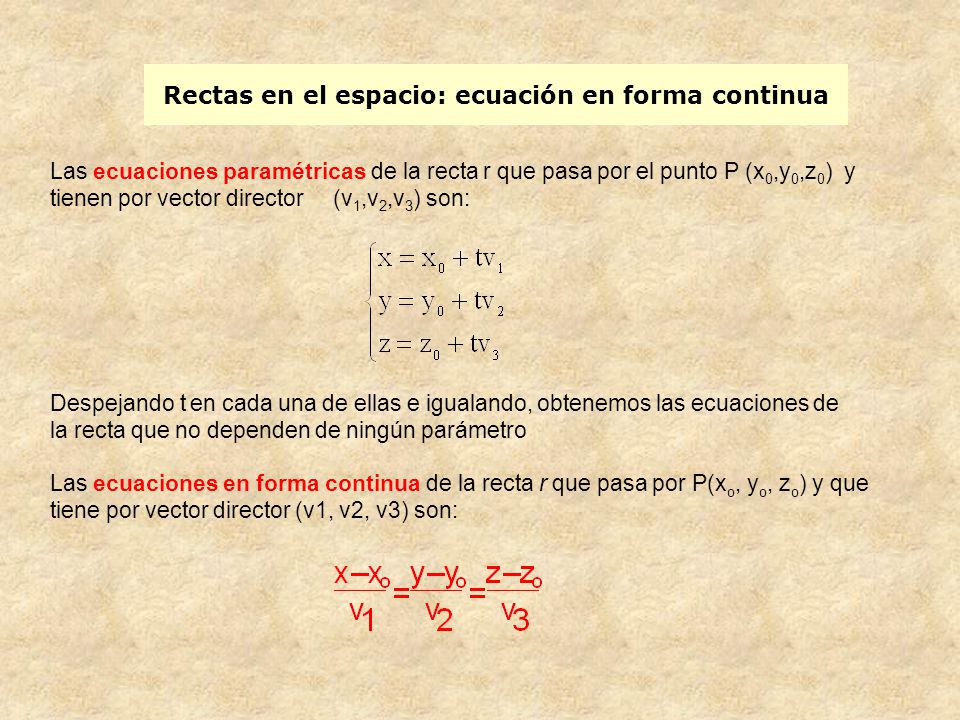

9 Rectas en el espacio: ecuación en forma continua
Las ecuaciones paramétricas de la recta r que pasa por el punto P (x0,y0,z0) y tienen por vector director (v1,v2,v3) son: Despejando t en cada una de ellas e igualando, obtenemos las ecuaciones de la recta que no dependen de ningún parámetro Las ecuaciones en forma continua de la recta r que pasa por P(xo, yo, zo) y que tiene por vector director (v1, v2, v3) son:

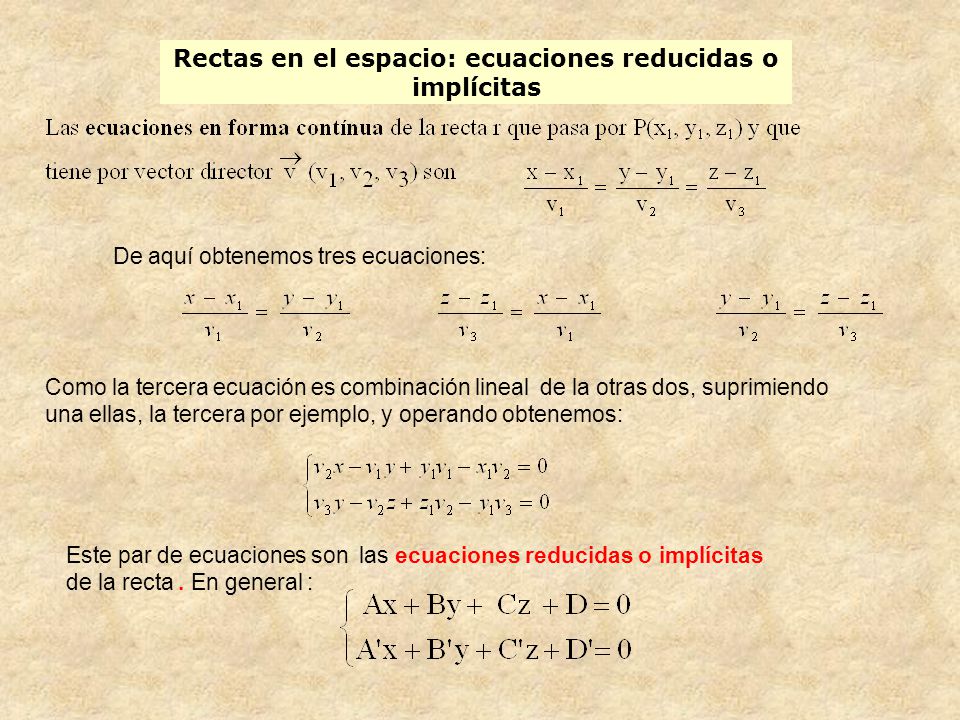

10 Rectas en el espacio: ecuaciones reducidas o implícitas
De aquí obtenemos tres ecuaciones: Como la tercera ecuación es combinación lineal de la otras dos, suprimiendo una ellas, la tercera por ejemplo, y operando obtenemos: Este par de ecuaciones son las ecuaciones reducidas o implícitas de la recta . En general :

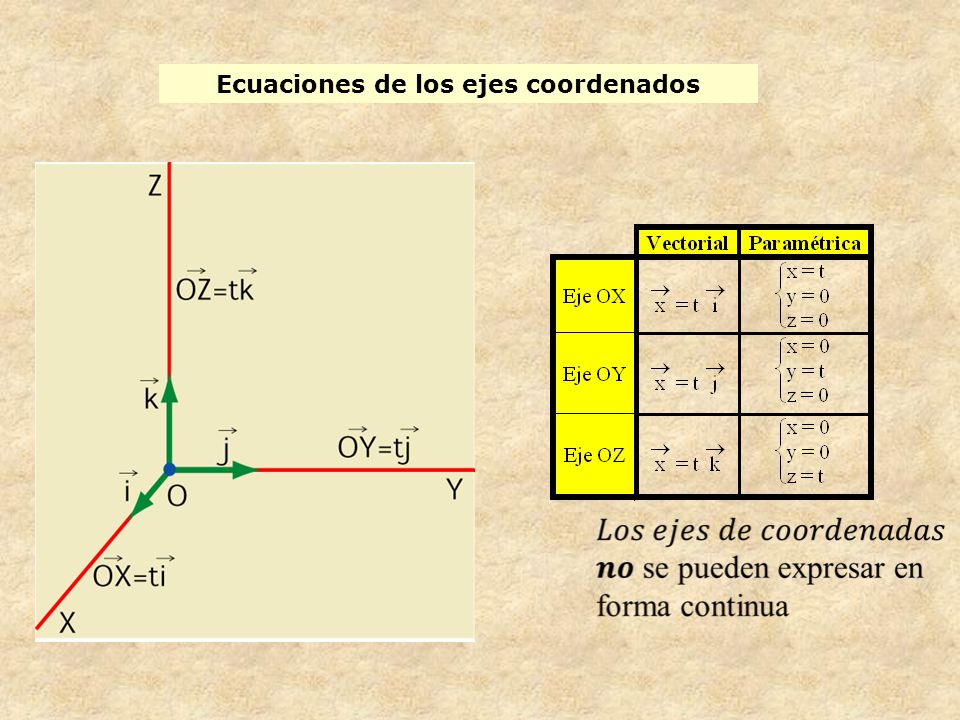

11 Ecuaciones de los ejes coordenados

12 Ecuación de la recta que pasa por dos puntos
La recta r queda determinada por la siguiente determinación lineal: r(A,  ) o por(B, ) (b1, b2, b3) (a1, a2, a3) Por tanto la ecuación de la recta será: (x, y, z) = (a1, a2, a3) + t (b1–a1, b2–a2, b3–a3 )

13 Planos: ecuación vectorial
Un plano queda determinado por un punto y dos vectores linealmente independientes. Se dice que a (A, v, w ) es una determinación lineal del plano alfa.   Por tanto x – a = λ v + μ w   Se observa además que X a  rango (AX, v, w) = 2  det (AX, v, w) = 0 

14 Planos: ecuaciones paramétricas

15 Planos: ecuaciones de los planos coordenados

16 Ecuación del plano que pasa por tres puntos
Sean A, B y C tres puntos no alineados. Por tanto los vectores AB y AC no son paralelos.  La determinación lineal de dicho plano será: (a, b, c) (a", b", c") (a', b', c') X (x, y, z) Como los tres vectores están en el mismo plano, son dependientes y por lo tanto su ecuación se obtendrá desarrollando el siguiente determinante:

17 Posiciones relativas de dos planos
Sean dos planos α: Ax + By + Cz + D = 0 y β: A'x+ B'y + C'z + D' = 0. Estudiar las posiciones relativas de ambos planos equivale a estudiar el número de soluciones del sistema que forman sus ecuaciones. Sean M y M* las matrices asociadas a dicho sistema. 1 2 3 Sistema compatible indeterminado de rango 2 Sistema compatible indeterminado de rango 1 Sistema incompatible rango(M) = rango(M*) = 2 rango(M) = 1; rango(M*) = 2 rango(M)= rango(M*) = 1

18 Posiciones relativas: tres planos (I)
Sean π: Ax + By + Cz +D = 0 ; π ': A'x + B'y + C'z + D' = 0 ; π": A"x + B"y + C"z + D" = 0. Estudiar las posiciones relativas de estos planos equivale a estudiar el número de soluciones del sistema que forman sus ecuaciones. Sean M y M* las matrices asociadas a dicho sistema. 1 2a 2b Dos planos paralelos y un tercero secante a ellos Triedro Prisma Los tres planos tienen un punto en común Los tres planos no tienen puntos en común Los tres planos no tienen puntos en común En el caso 2b observaremos que hay dos ecuaciones del sistema con coeficientes de x, y ,z proporcionales. Sistema compatible determinado Sistema incompatible Sistema incompatible rango(M) = rango(M*)=3 rango(M)=2;rango(M*)=3 rango(M) = 2; rango(M*) = 3

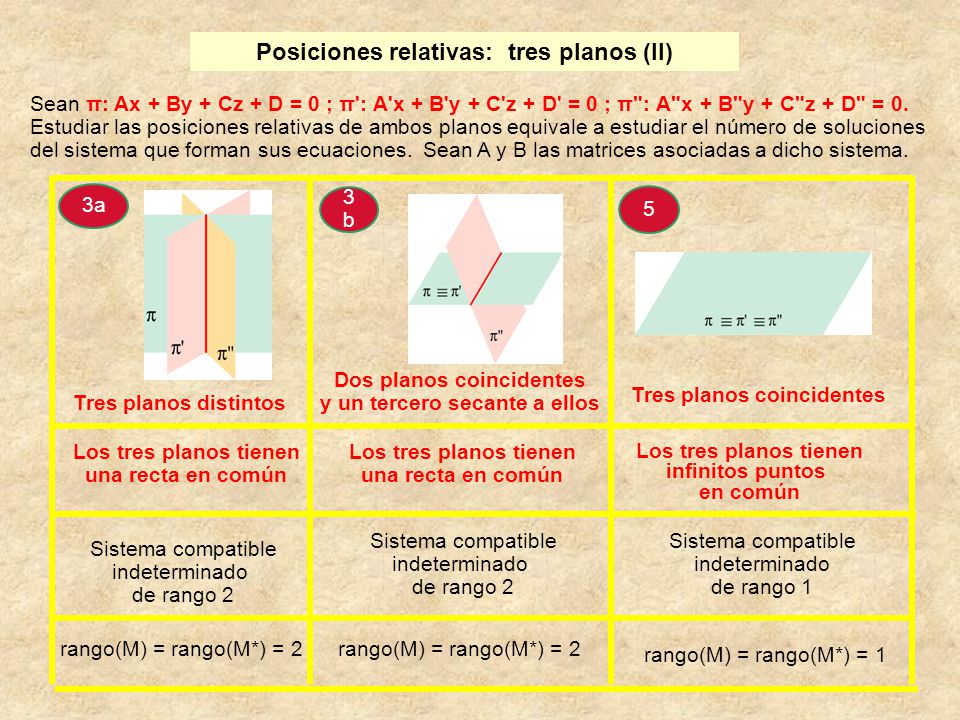

19 Posiciones relativas: tres planos (II)
Sean π: Ax + By + Cz + D = 0 ; π': A'x + B'y + C'z + D' = 0 ; π": A"x + B"y + C"z + D" = 0. Estudiar las posiciones relativas de ambos planos equivale a estudiar el número de soluciones del sistema que forman sus ecuaciones. Sean A y B las matrices asociadas a dicho sistema. 3a 3b 5 Dos planos coincidentes y un tercero secante a ellos Tres planos coincidentes Tres planos distintos Los tres planos tienen una recta en común Los tres planos tienen una recta en común Los tres planos tienen infinitos puntos en común En el caso 3b observaremos que hay dos ecuaciones del sistema equivalentes. Sistema compatible indeterminado de rango 2 Sistema compatible indeterminado de rango 1 Sistema compatible indeterminado de rango 2 rango(M) = rango(M*) = 2 rango(M) = rango(M*) = 2 rango(M) = rango(M*) = 1

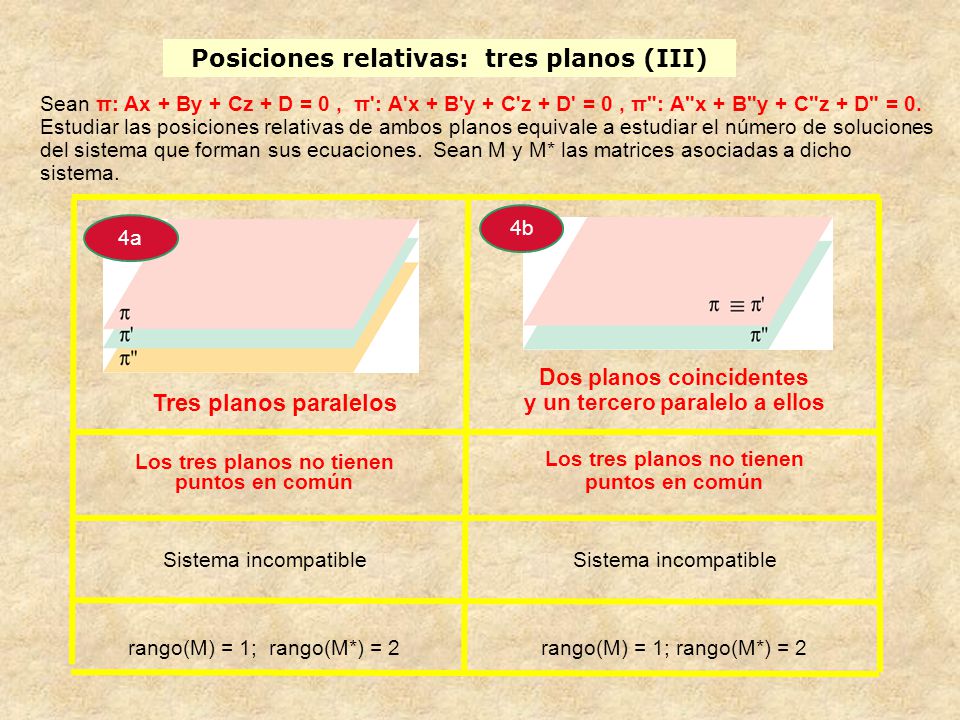

20 Posiciones relativas: tres planos (III)
Sean π: Ax + By + Cz + D = 0 , π': A'x + B'y + C'z + D' = 0 , π": A"x + B"y + C"z + D" = 0. Estudiar las posiciones relativas de ambos planos equivale a estudiar el número de soluciones del sistema que forman sus ecuaciones. Sean M y M* las matrices asociadas a dicho sistema. 4b 4a Dos planos coincidentes y un tercero paralelo a ellos Tres planos paralelos Los tres planos no tienen puntos en común Los tres planos no tienen puntos en común En el caso 4b observaremos que hay dos ecuaciones del sistema equivalentes Sistema incompatible Sistema incompatible rango(M) = 1; rango(M*) = 2 rango(M) = 1; rango(M*) = 2

21 Posiciones relativas: recta y plano
Sea la recta r dada como intersección de dos planos ( ecuaciones implícitas de r): α: Ax + By + Cz + D = 0 y β : A’ x + B’ y + C’ z + D’ = 0 y el plano π: A’’x + B’’y + C’’z + D’’ = Estudiar las posiciones relativas de recta y plano equivale a estudiar el número de soluciones del sistema que forman las tres ecuaciones anteriores. Sean M y M* las matrices asociadas a dicho sistema. 1 2 3 Recta y plano secantes Recta contenida en el plano Recta y plano paralelos Sistema compatible determinado Sistema compatible indeterminado de rango 2 Sistema incompatible rango(M) = rango (M*) = 3 Rango(M) = 2; rango (M*) = 2 rango(M) = 2; rango (M*) = 3

22 Posiciones relativas: dos rectas (I)
Sea r dada como intersección de los planos Ax + By + Cz + D = 0 y A’x + B’y + C’z + D’ = 0. Sea s dada como intersección de A’’x + B’’y + C’’z + D’’ = 0 y A’’’x +B’’’y + C’’’z +D’’’ = 0. Estudiar las posiciones relativas de ambas rectas equivale a estudiar el número de soluciones del sistema que forman las cuatro ecuaciones anteriores. Sean M y M* las matrices asociadas a dicho sistema. 1 2 Rectas coincidentes Rectas paralelas Las rectas tienen todos sus puntos comunes Las rectas no tienen puntos en común Sistema compatible indeterminado de rango 2 Sistema incompatible rango(M) = rango(M*) = 2 rango(M) = 2; rango(M*) = 3

23 Posiciones relativas: dos rectas (II)
Sea r dada como intersección de los planos Ax + By + Cz + D = 0 y A’x + B’y + C’z + D’ = 0. Sea s dada como intersección de A’’x +B’’y + C’’z +D’’ = 0 y A’’’x + B’’’y + C’’’z + D’’’ = 0. Estudiar las posiciones relativas de ambas rectas equivale a estudiar el número de soluciones del sistema que forman las cuatro ecuaciones anteriores. Sean M y M* las matrices asociadas a dicho sistema. 3 4 Rectas secantes Rectas que se cruzan Las rectas no tienen puntos en común Las dos rectas tienen un punto en común Sistema compatible determinado Sistema incompatible rango(M) = rango(M*) = 3 rango(M= 3; rango(M*) = 4

24 Haz de planos paralelos
Haces de planos 1 2 Haz de planos paralelos Haz de planos secantes Dados ≡Ax+By+Cz+D=0  ≡ Ax+By+Cz+D  =0 Dado π≡Ax+By+Cz+D=0 Los haces de planos se pueden expresar como Ax+By+Cz+D+(Ax+By+Cz+D )=0 Para que el haz quede completo hay que añadir: Ax+By+Cz+D  =0 Los haces de planos se pueden expresar como Ax+By+Cz+=0 con  є R.
