1 Cosecha Forestal

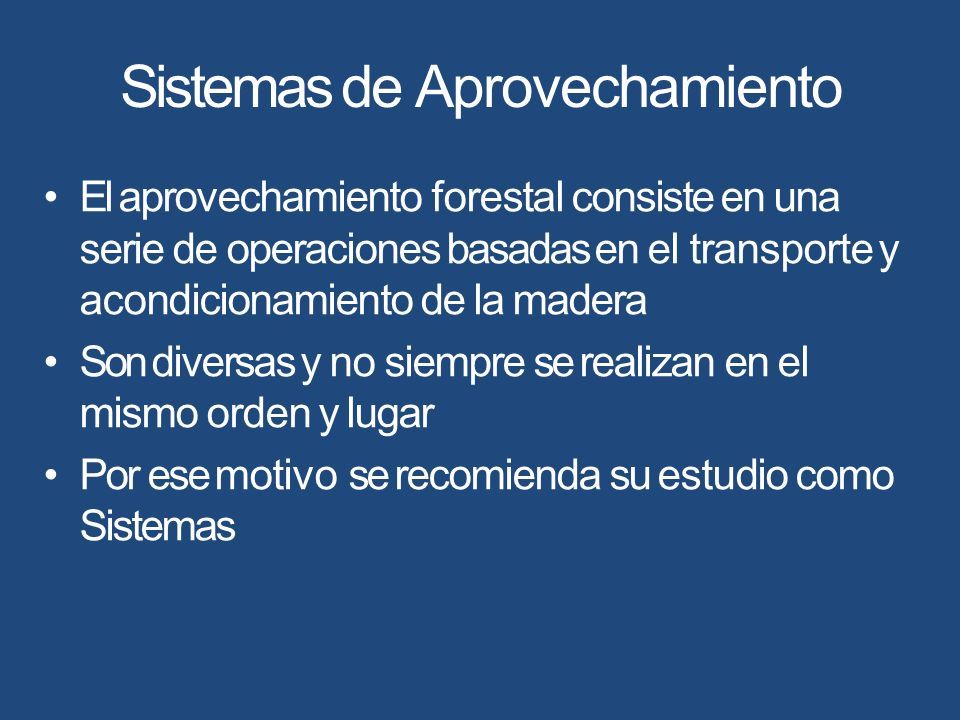

2 Sistemas de Aprovechamiento El aprovechamiento forestal consiste en una serie de operaciones basadas en el transporte y acondicionamiento de la madera Son diversas y no siempre se realizan en el mismo orden y lugar Por ese motivo se recomienda su estudio como Sistemas

3

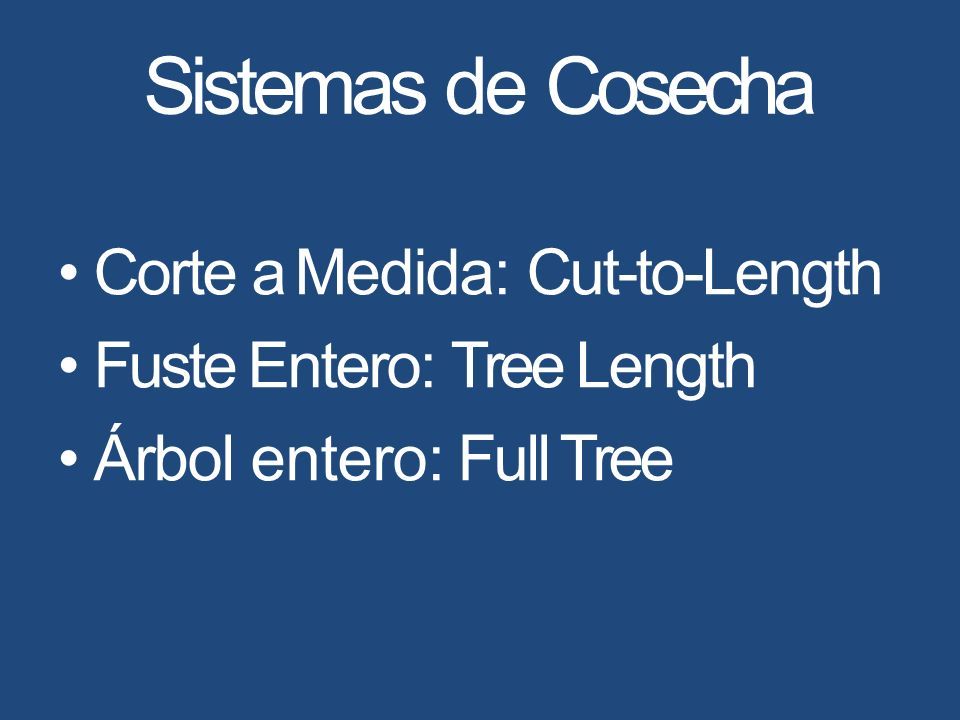

4 Sistemas de Cosecha Corte a Medida: Cut-to-Length Fuste Entero: Tree Length Árbol entero: Full Tree

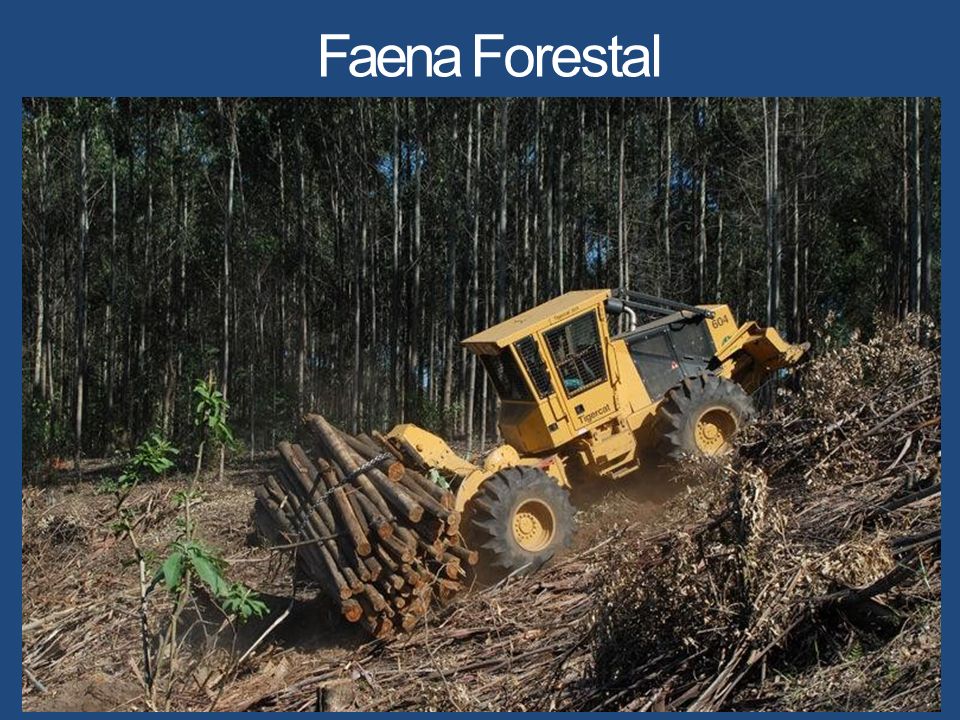

5 Faena Forestal

6

7

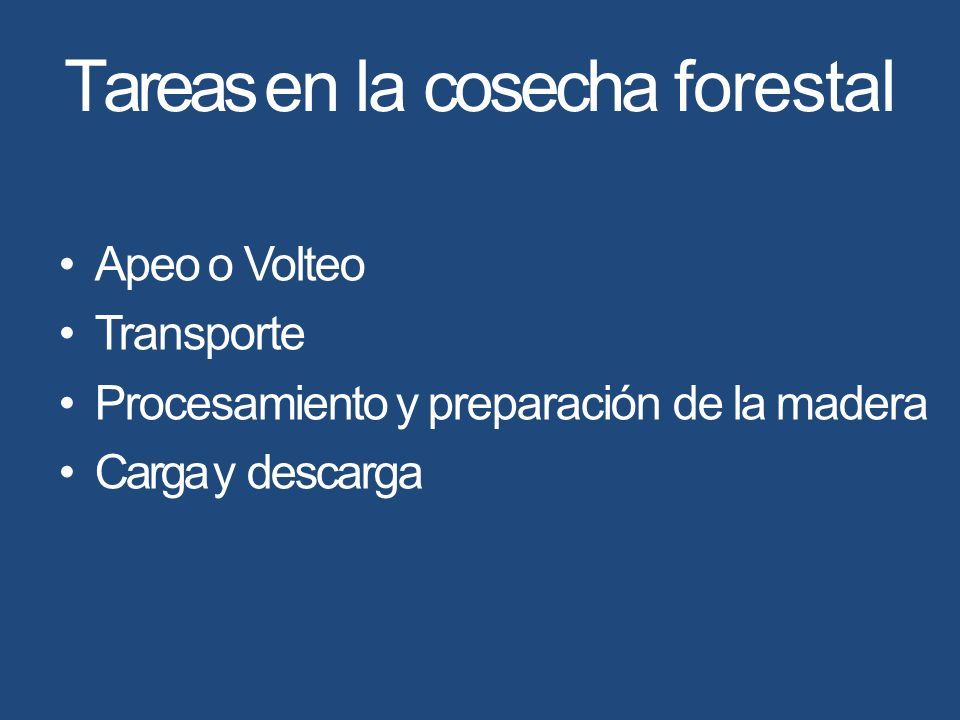

8 Tareas en la cosecha forestal Apeo o Volteo Transporte Procesamiento y preparación de la madera Carga y descarga

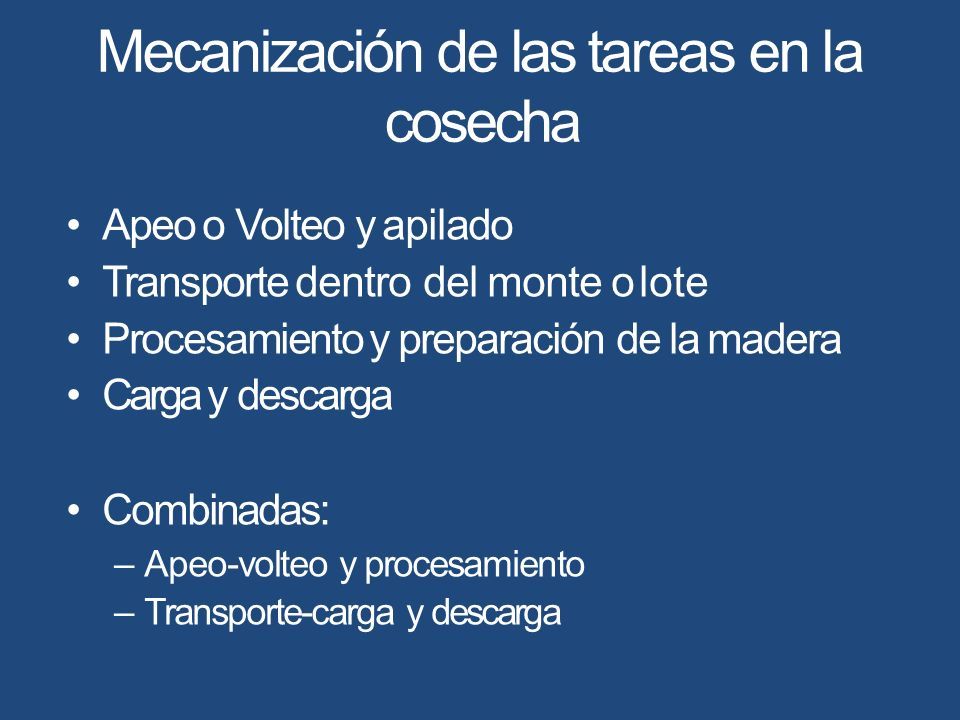

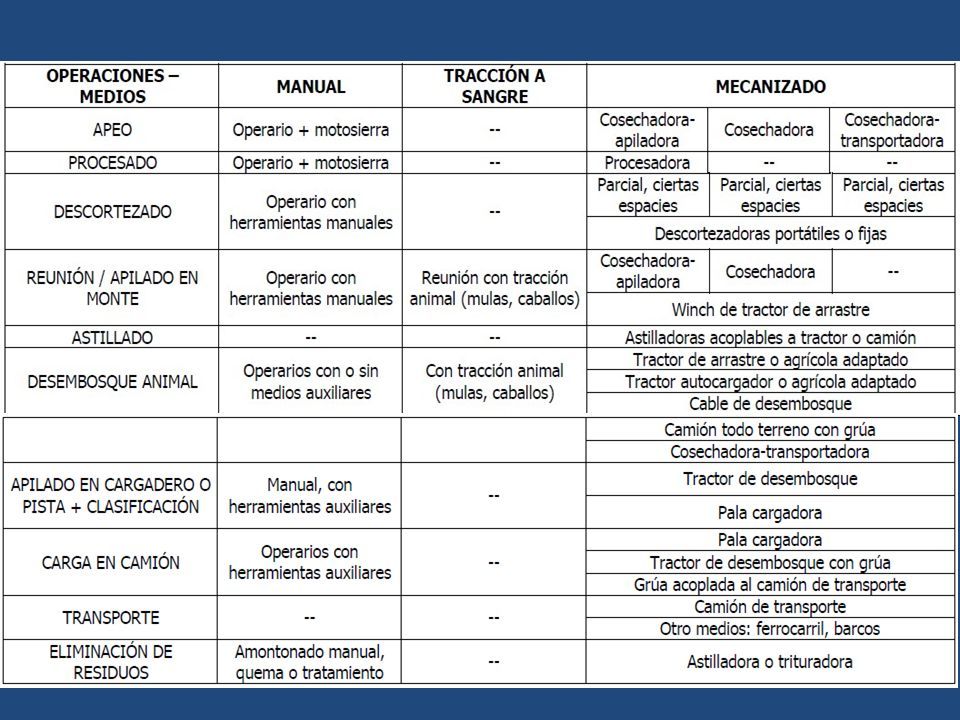

9 Mecanización de las tareas en la cosecha Apeo o Volteo y apilado Transporte dentro del monte o lote Procesamiento y preparación de la madera Carga y descarga Combinadas: –Apeo-volteo y procesamiento –Transporte-carga y descarga

10 Maquinaria utilizada en volteo y preparación demadera

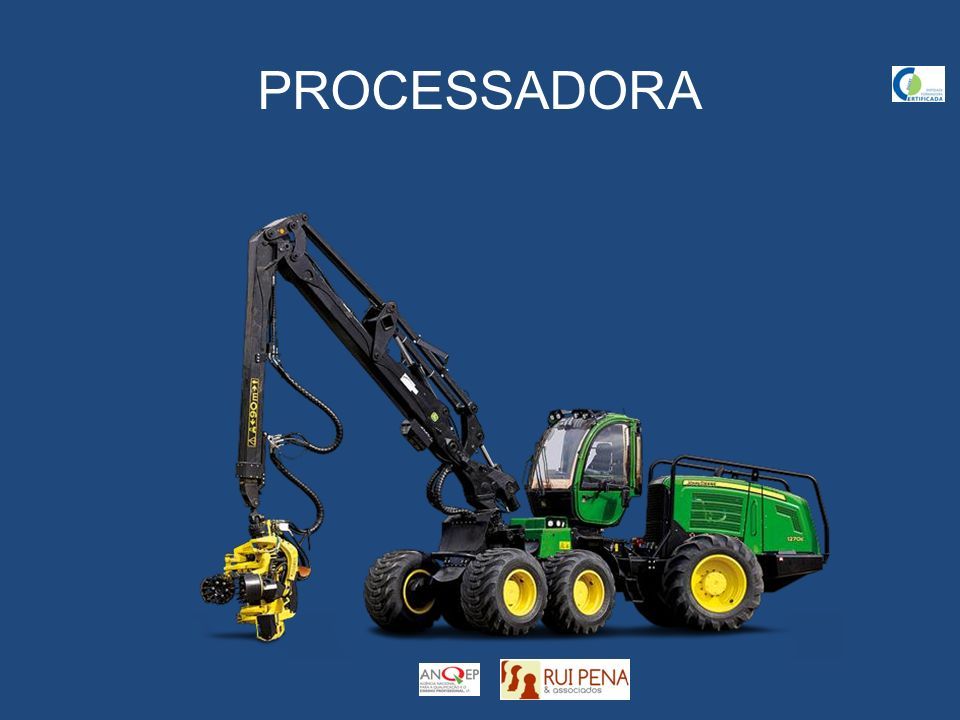

11 PROCESSADORA

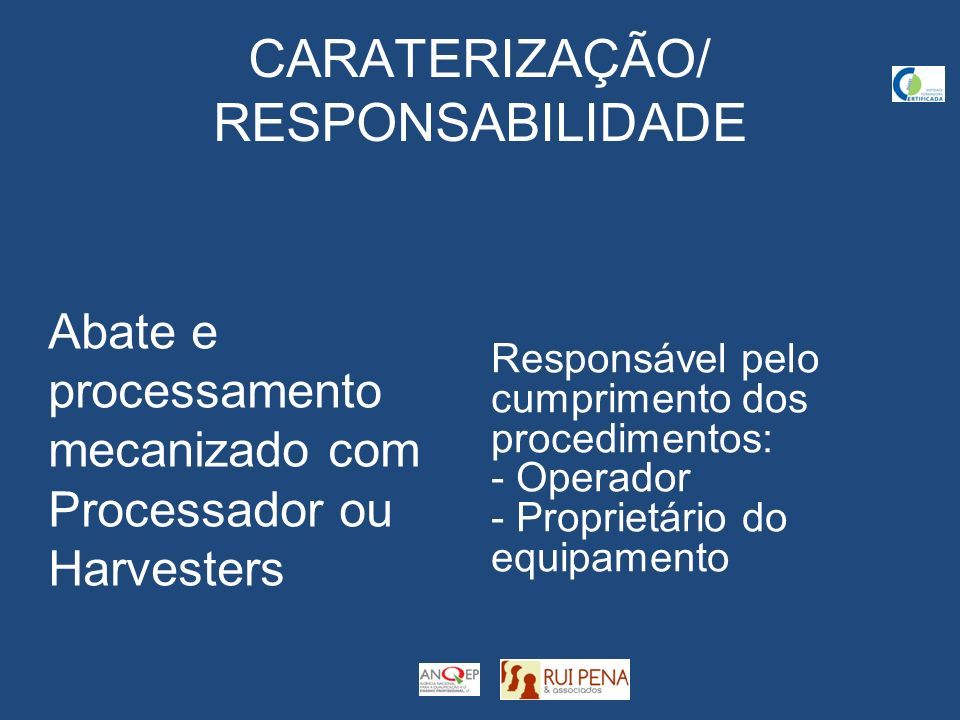

12 Abate e processamento mecanizado com Processador ou Harvesters Responsável pelo cumprimento dos procedimentos: - Operador - Proprietário do equipamento CARATERIZAÇÃO/ RESPONSABILIDADE

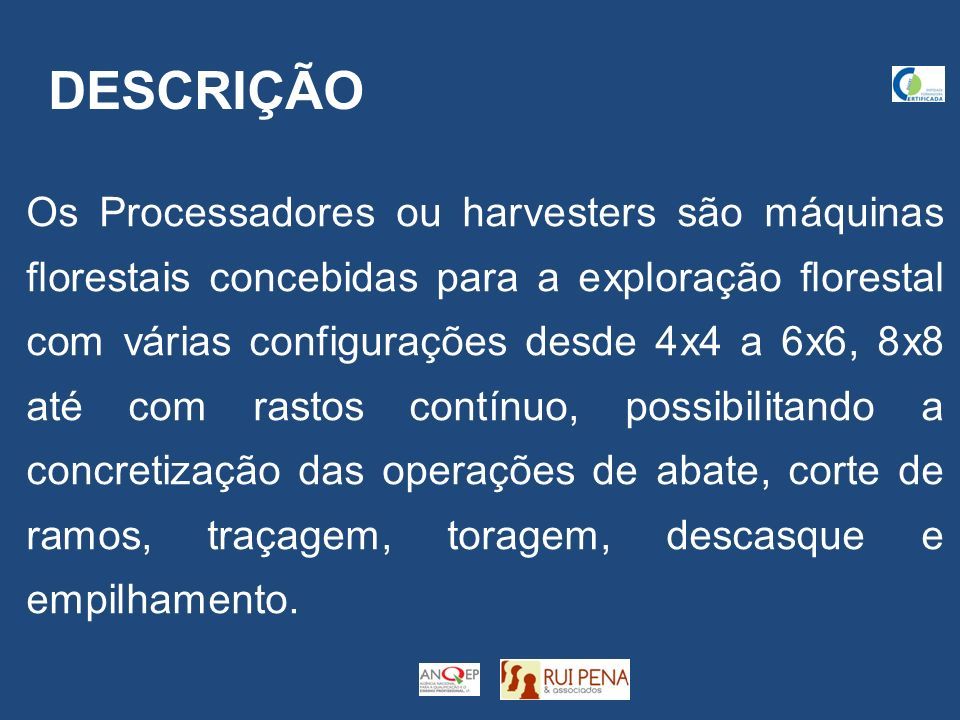

13 DESCRIÇÃO Os Processadores ou harvesters são máquinas florestais concebidas para a exploração florestal com várias configurações desde 4x4 a 6x6, 8x8 até com rastos contínuo, possibilitando a concretização das operações de abate, corte de ramos, traçagem, toragem, descasque e empilhamento.

14 EXEMPLO DE ESTUDO DE CUSTOS DE MÁQUINA: PROCESSADORA OPERADORSUBTOTAL MÁQ + OPR. Amortização: 6,200€ Combustivel: 1,800€ Manutenção: 1,500€ Serguro: 450€ Gastos com o operador 2,100€O sumatorio dos gastos da máquina e operador: Subtotal máquina: 9,950€ Investimento: 400,000€ + IVA Subtotal operador: 2,100€ P. Amortização: 7anos 12,050€/ mes Taxa: 4% O custo horário em função das horas trabalhadas: 180h  12,050€/180h = 66,94€/h 170h  12,050 €/170h = 70,88€/h 160h  12,050 €/160h = 75,31€/h

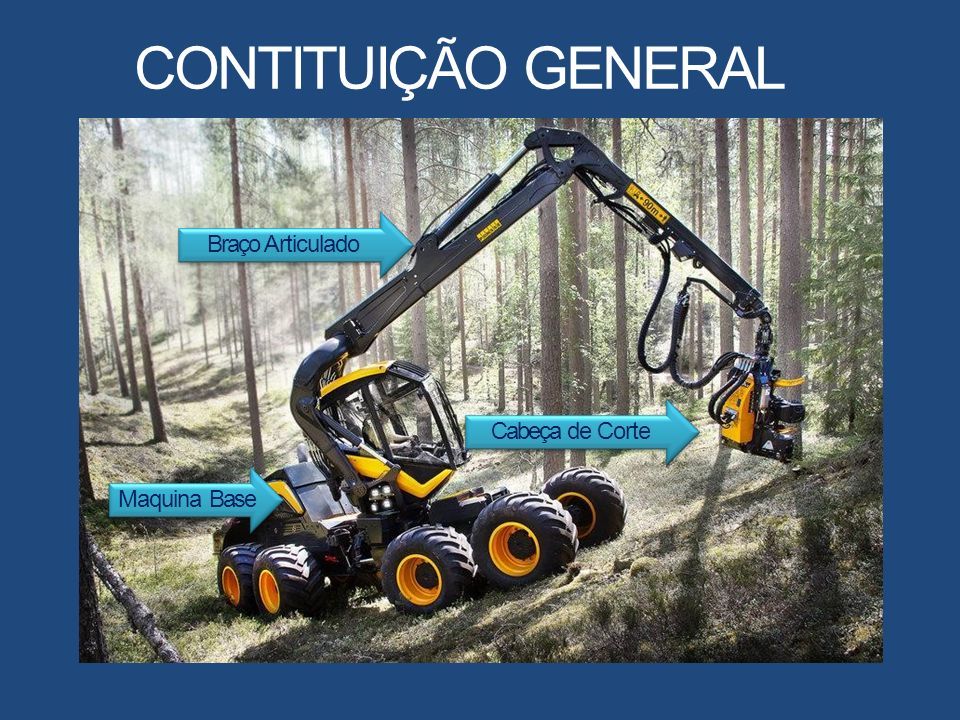

15 CONTITUIÇÃO GENERAL Maquina Base Braço Articulado Cabeça de Corte

16

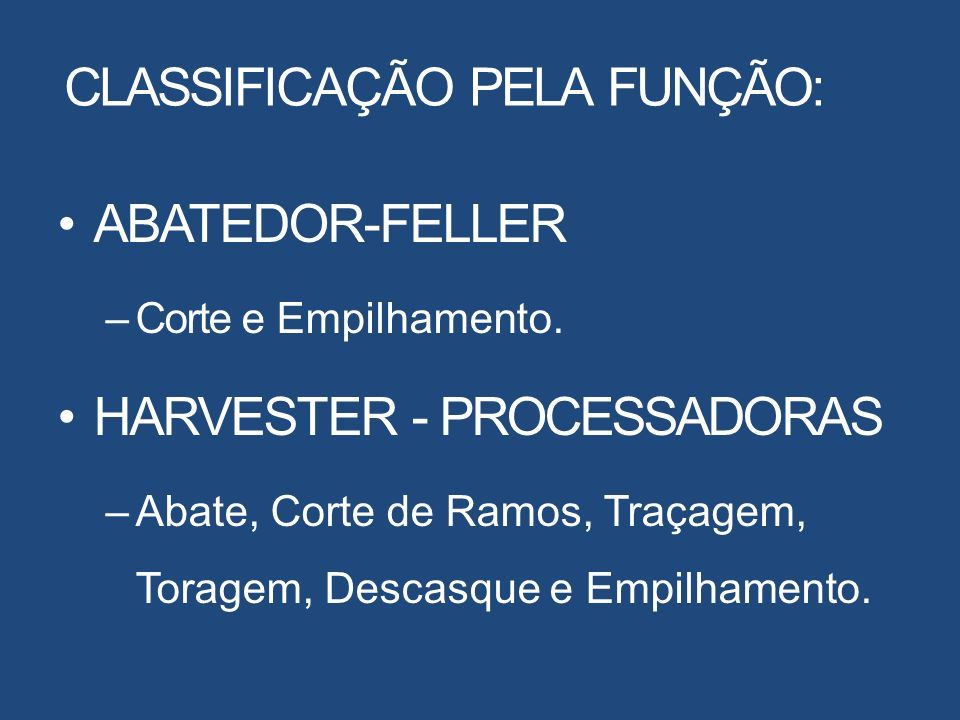

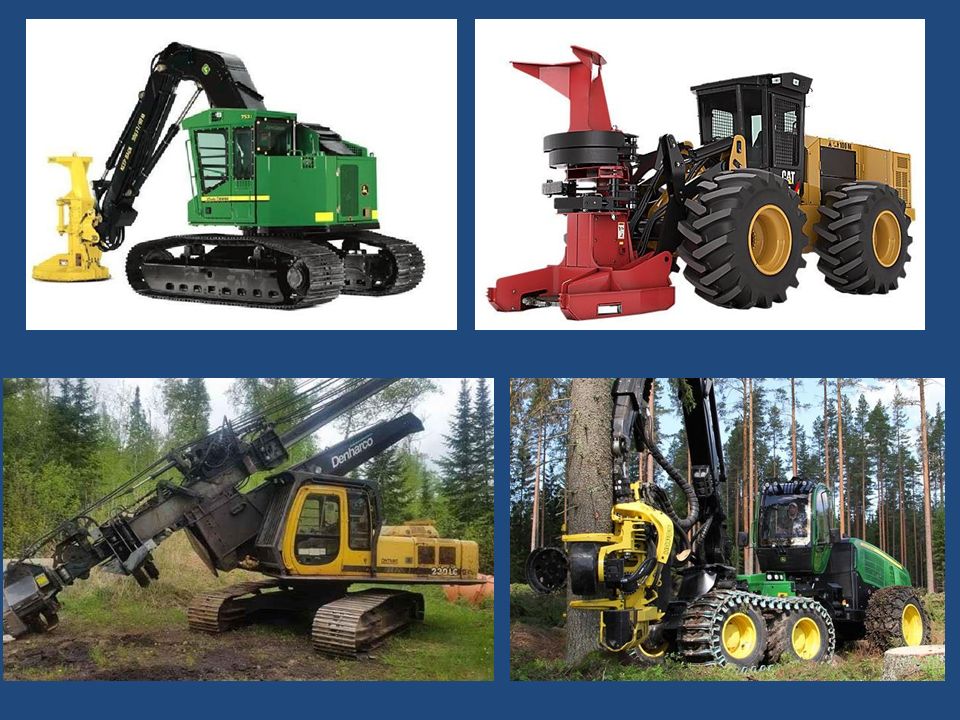

17 CLASSIFICAÇÃO PELA FUNÇÃO: ABATEDOR-FELLER –Corte e Empilhamento. HARVESTER - PROCESSADORAS –Abate, Corte de Ramos, Traçagem, Toragem, Descasque e Empilhamento.

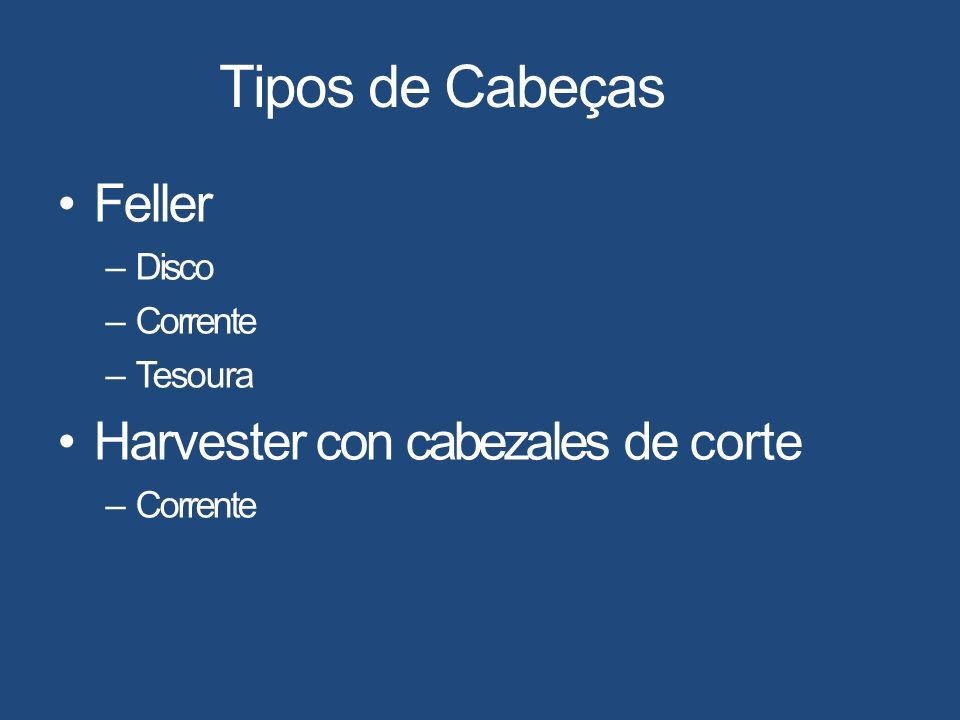

18 Tipos de Cabeças Feller –Disco –Corrente –Tesoura Harvester con cabezales de corte –Corrente

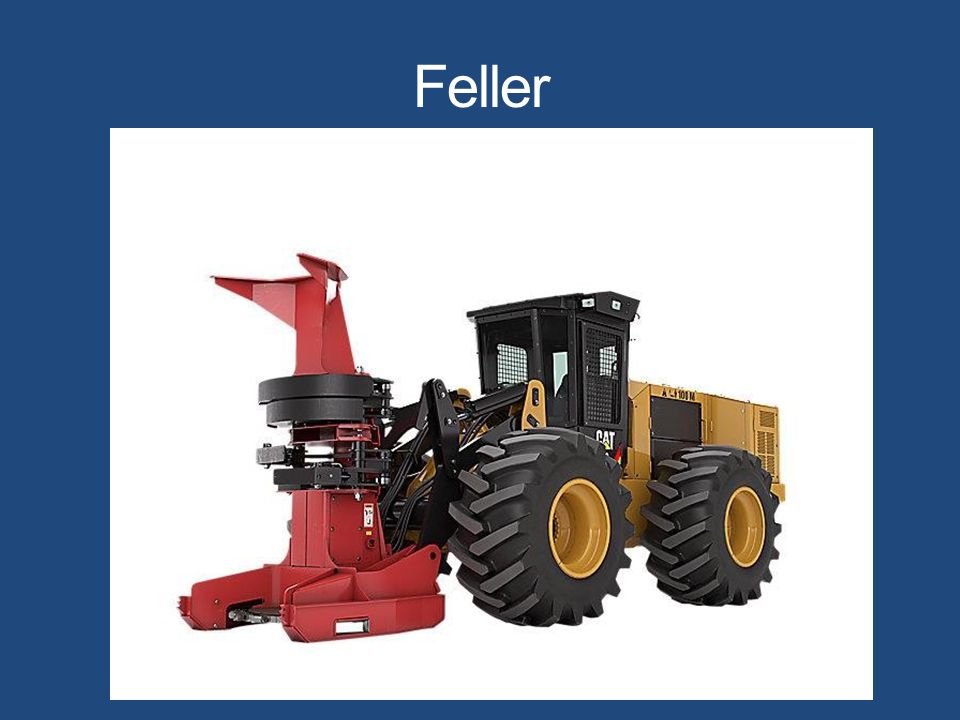

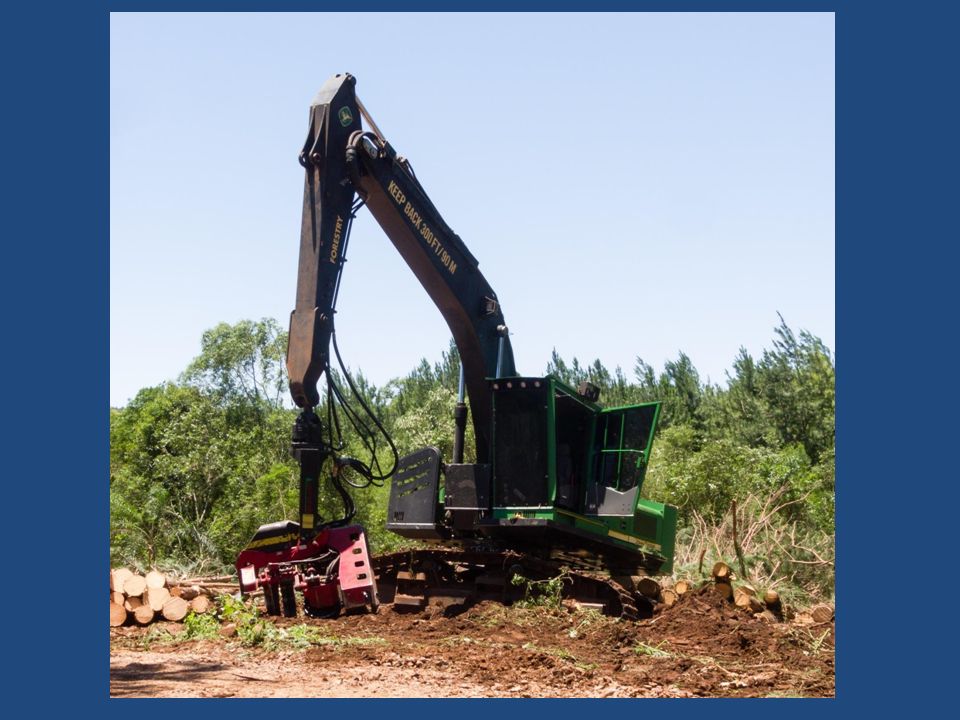

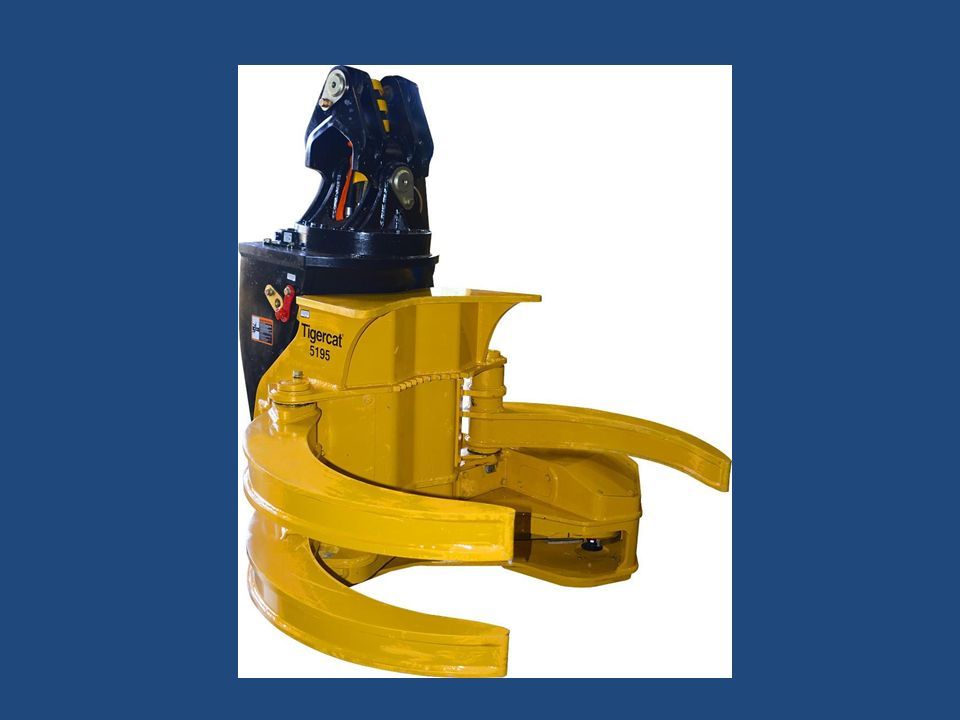

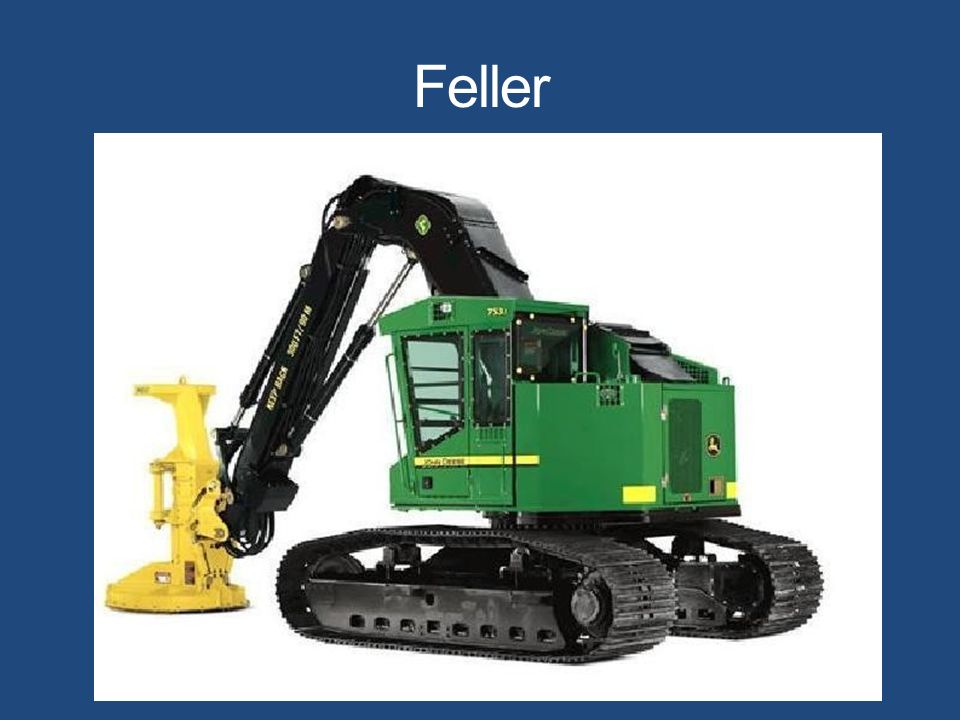

19 Feller

20

21

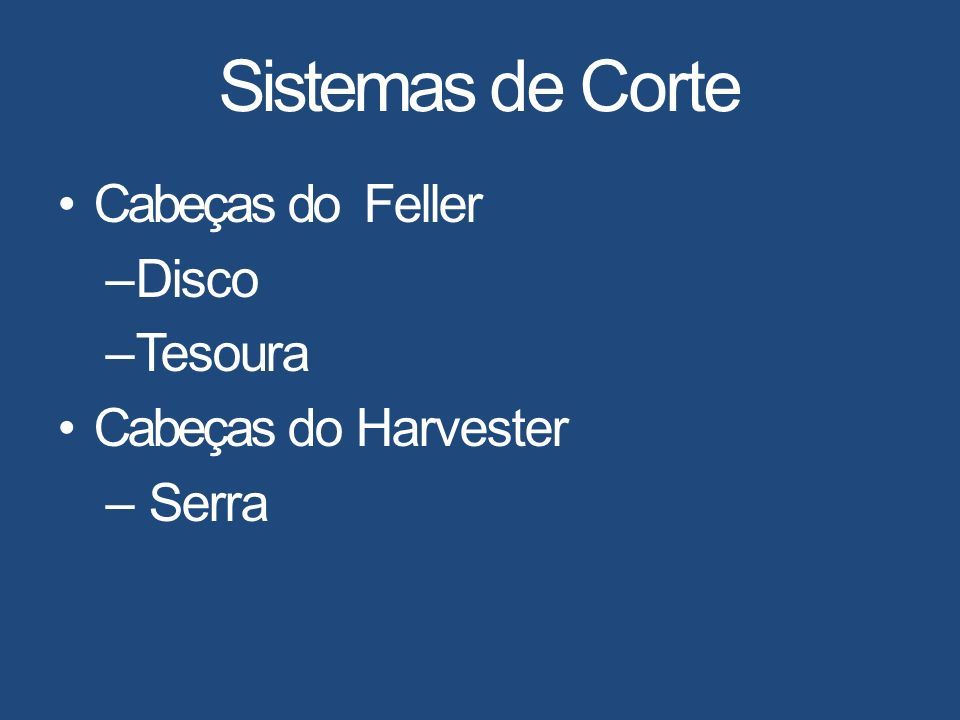

22 Sistemas de Corte Cabeças do Feller –Disco –Tesoura Cabeças do Harvester – Serra

23

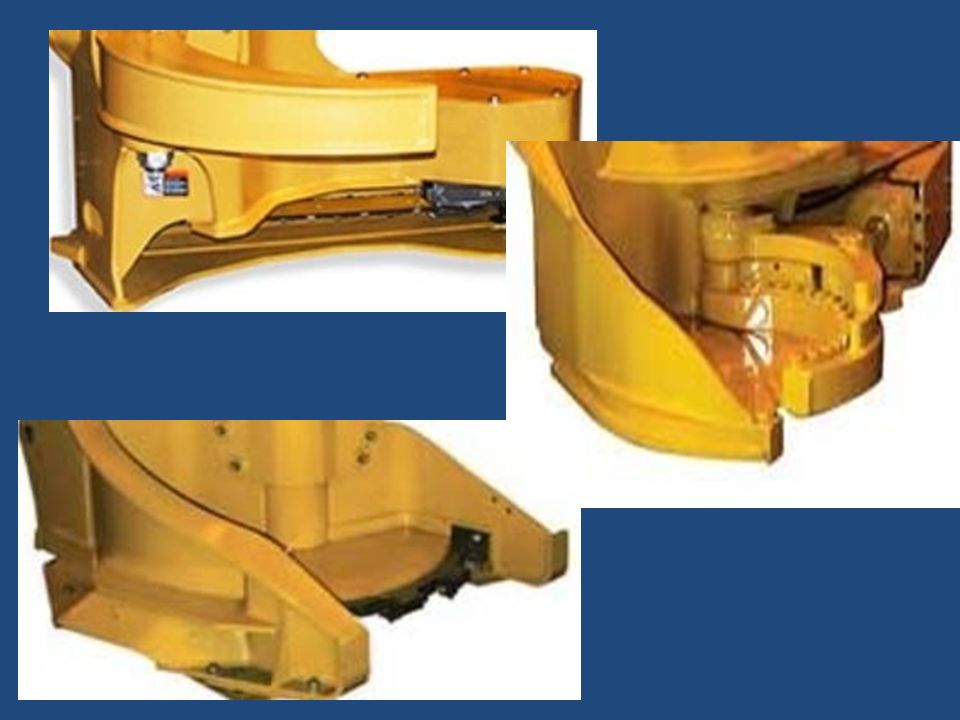

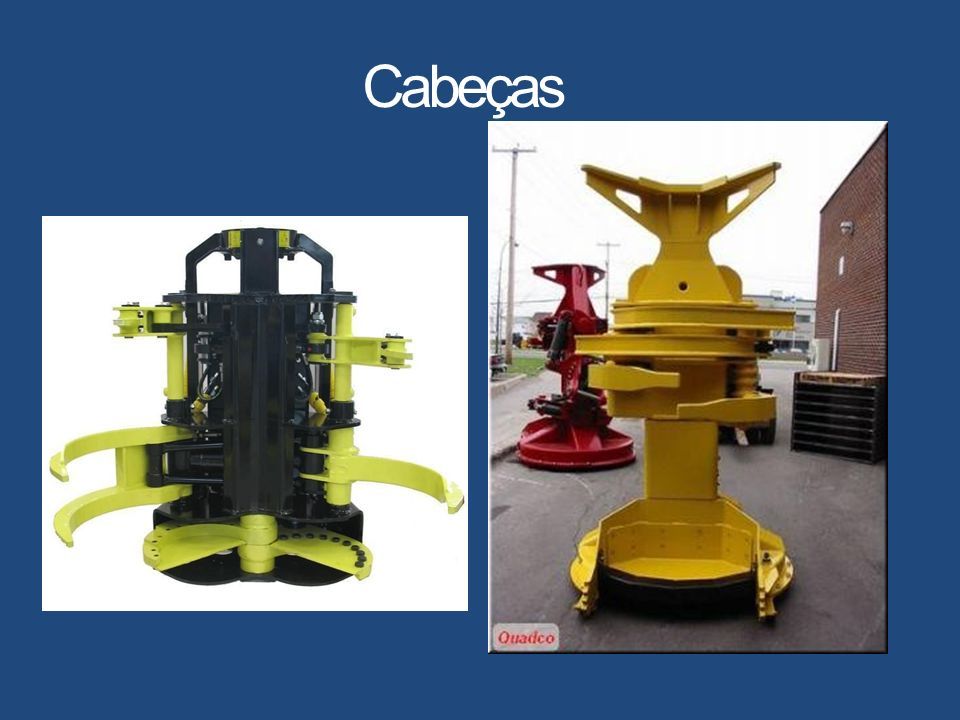

24 Cabeças

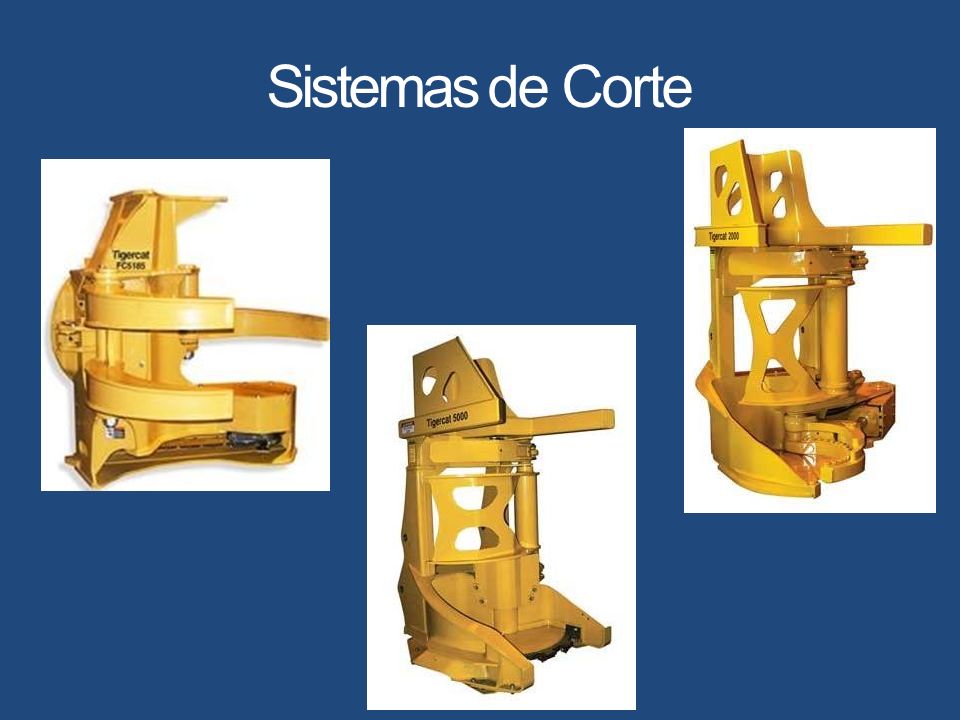

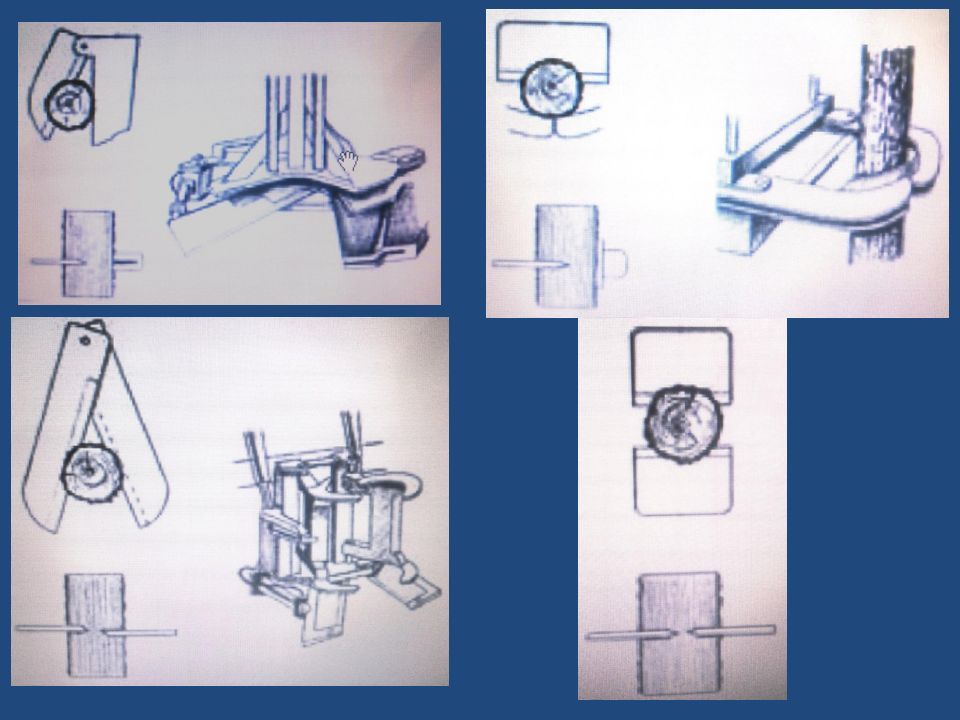

25 Sistemas de Corte

26

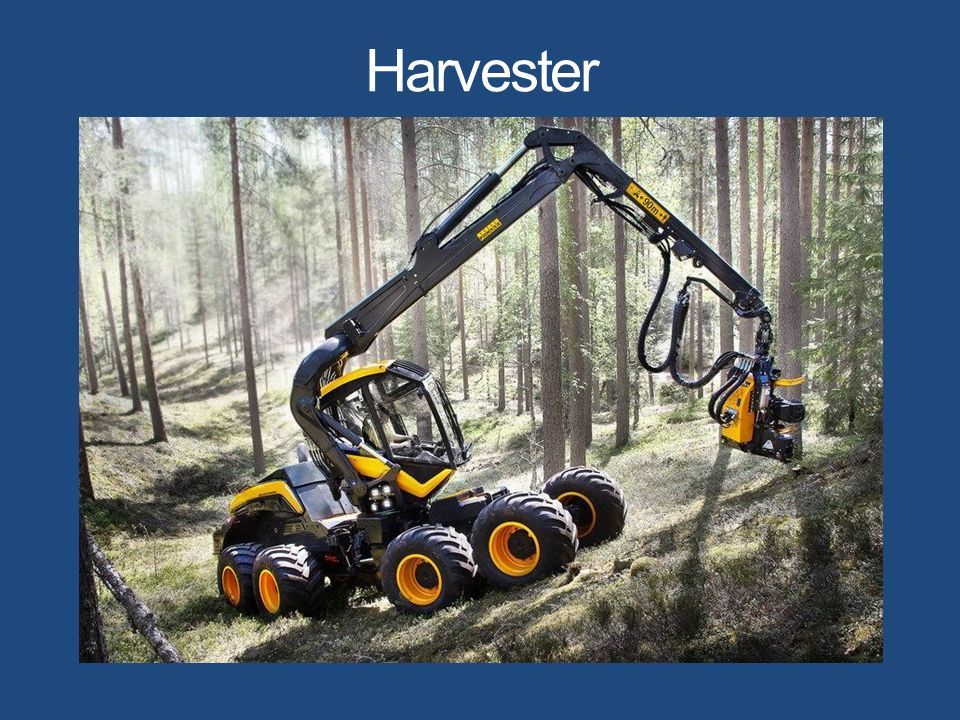

27 Harvester

28

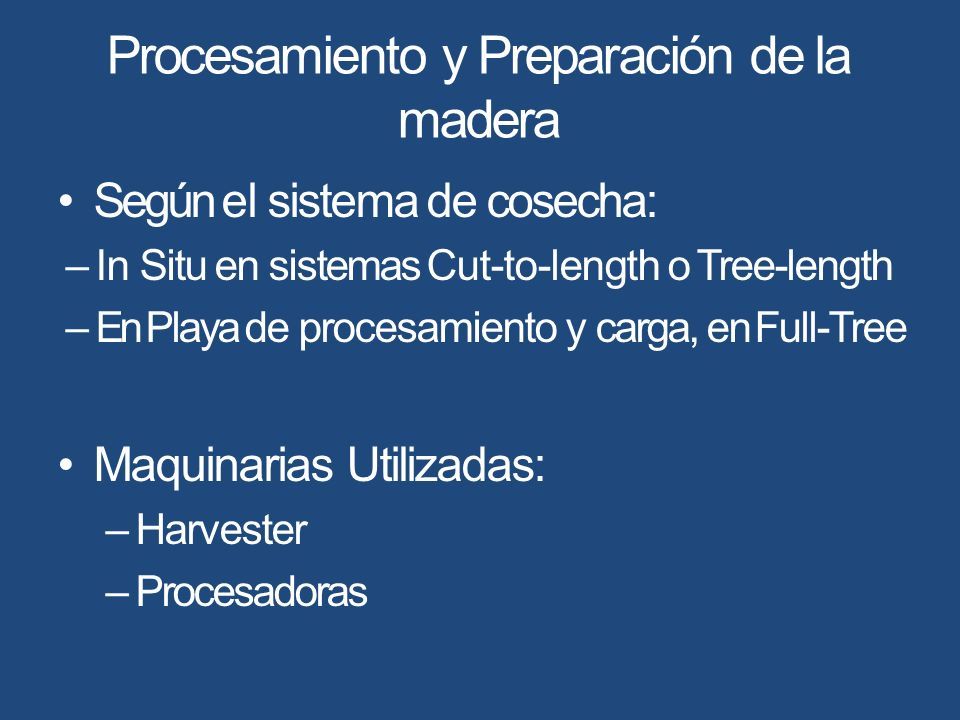

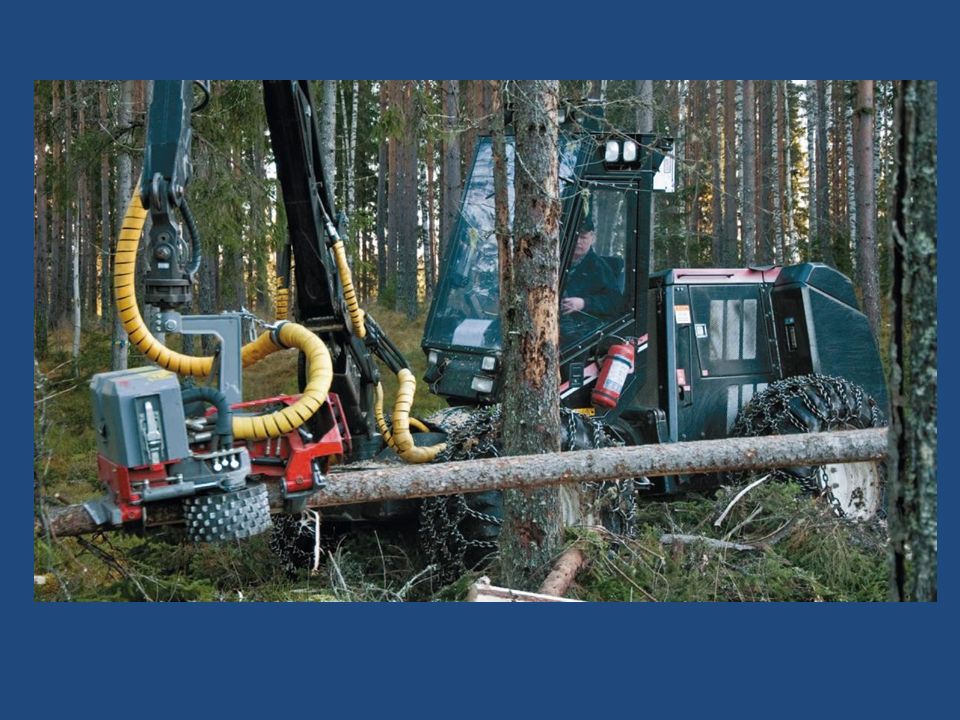

29 Procesamiento y Preparación de la madera Según el sistema de cosecha: –In Situ en sistemas Cut-to-length o Tree-length –En Playa de procesamiento y carga, en Full-Tree Maquinarias Utilizadas: –Harvester –Procesadoras

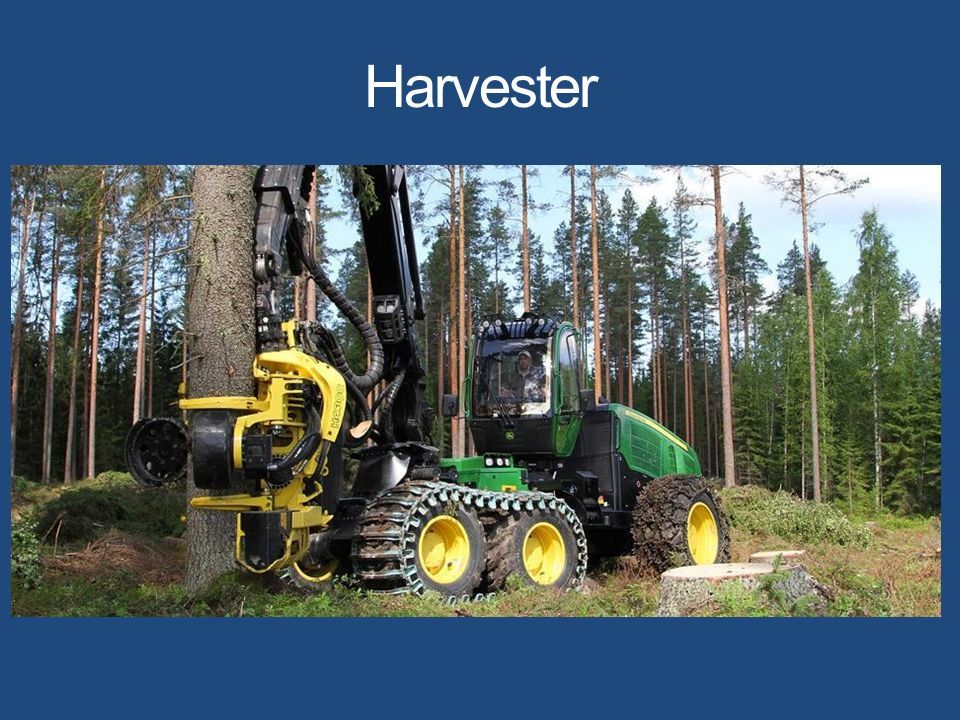

30 Harvester

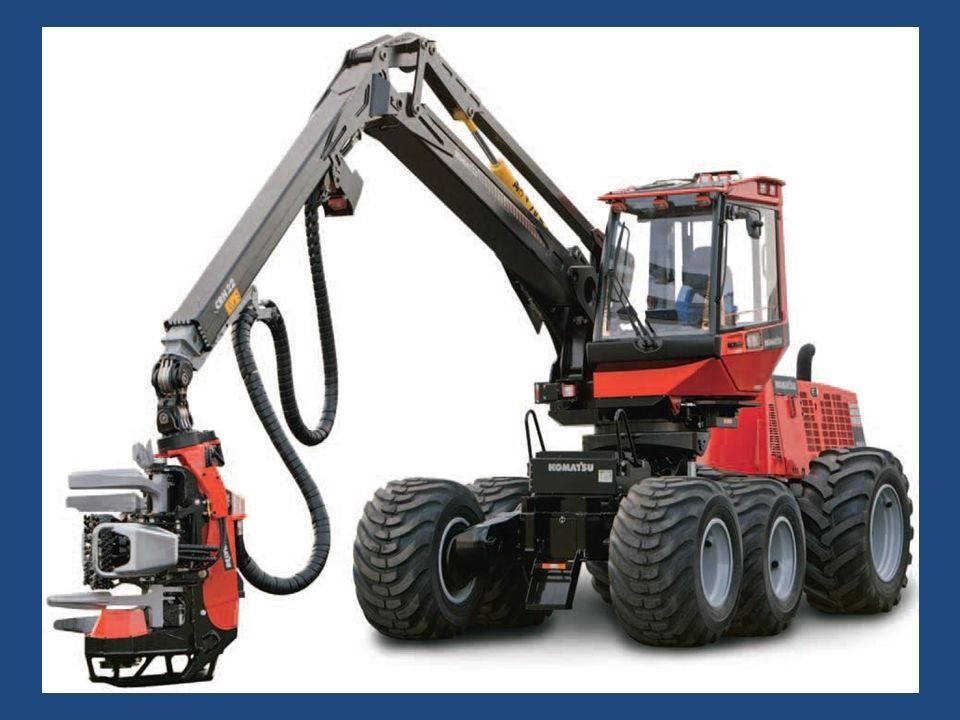

31

32

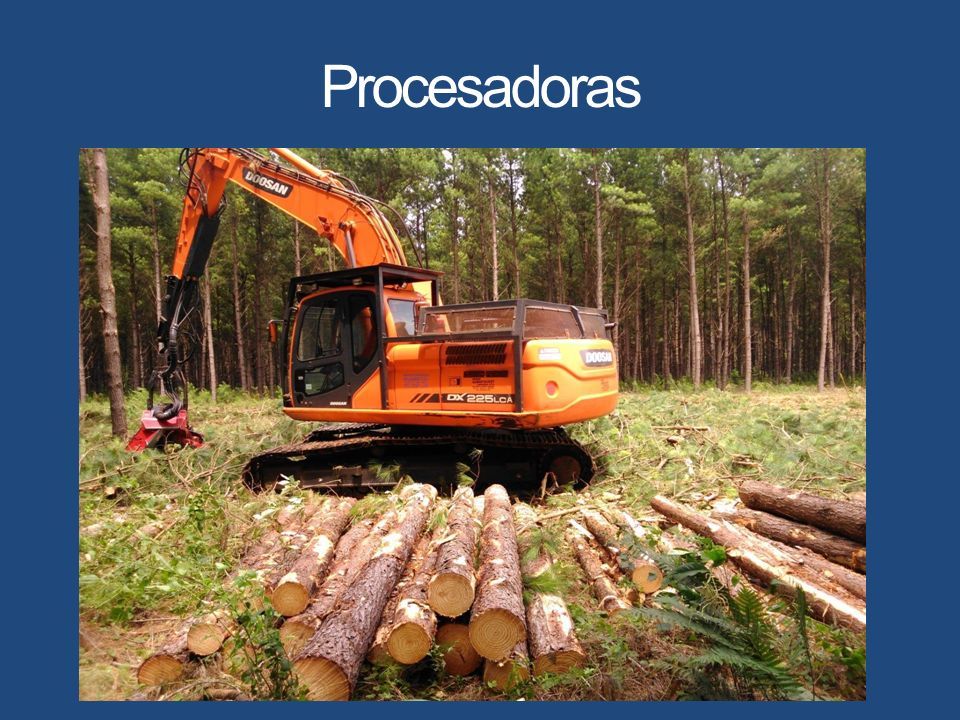

33 Procesadoras

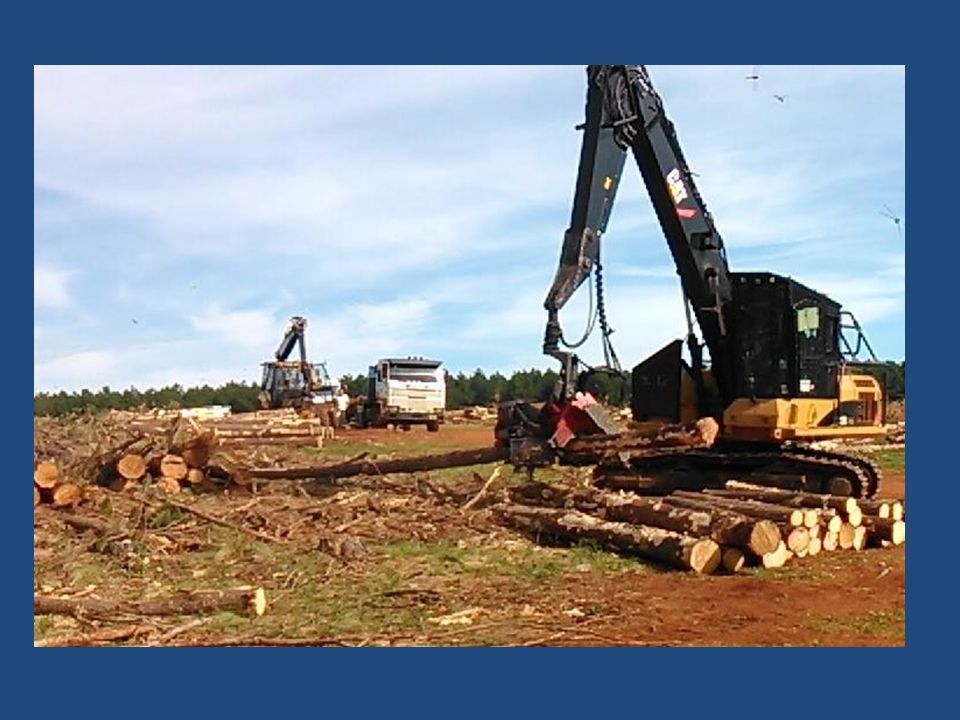

34

35

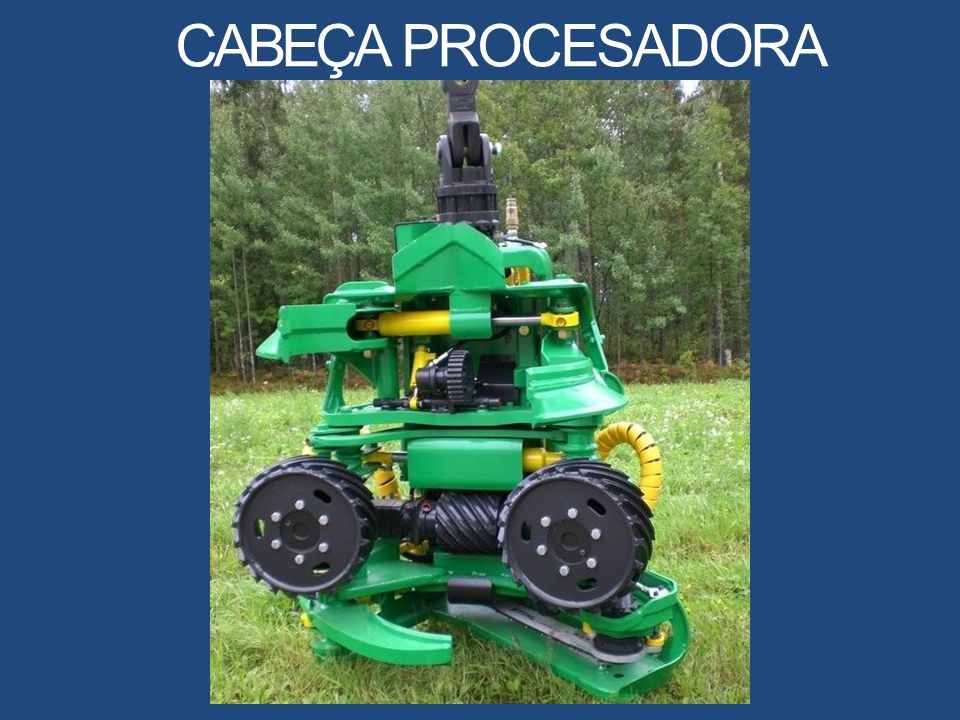

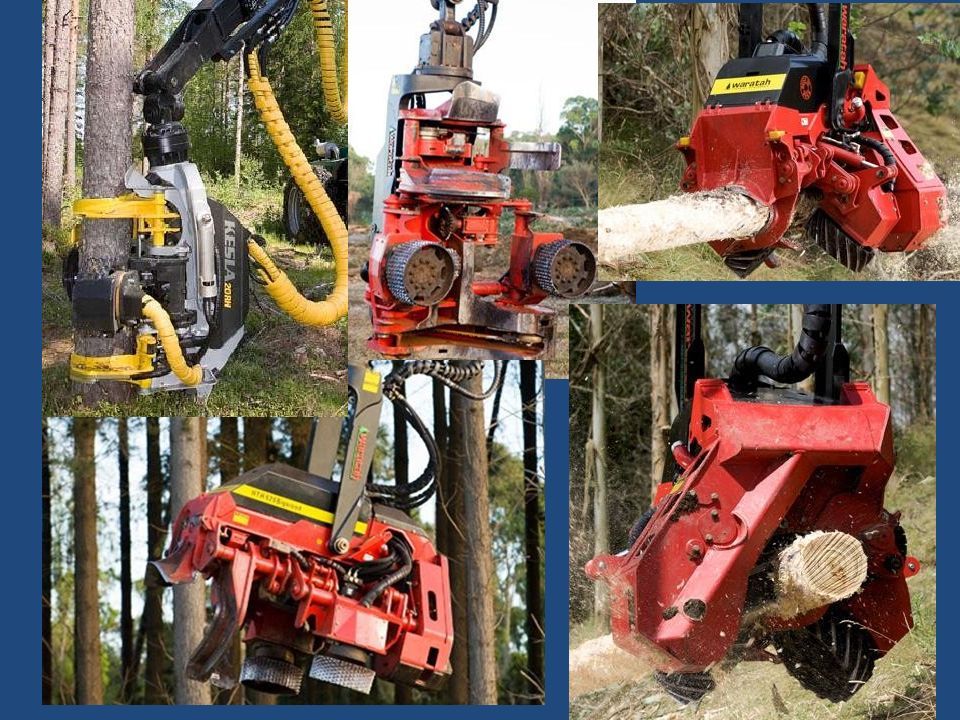

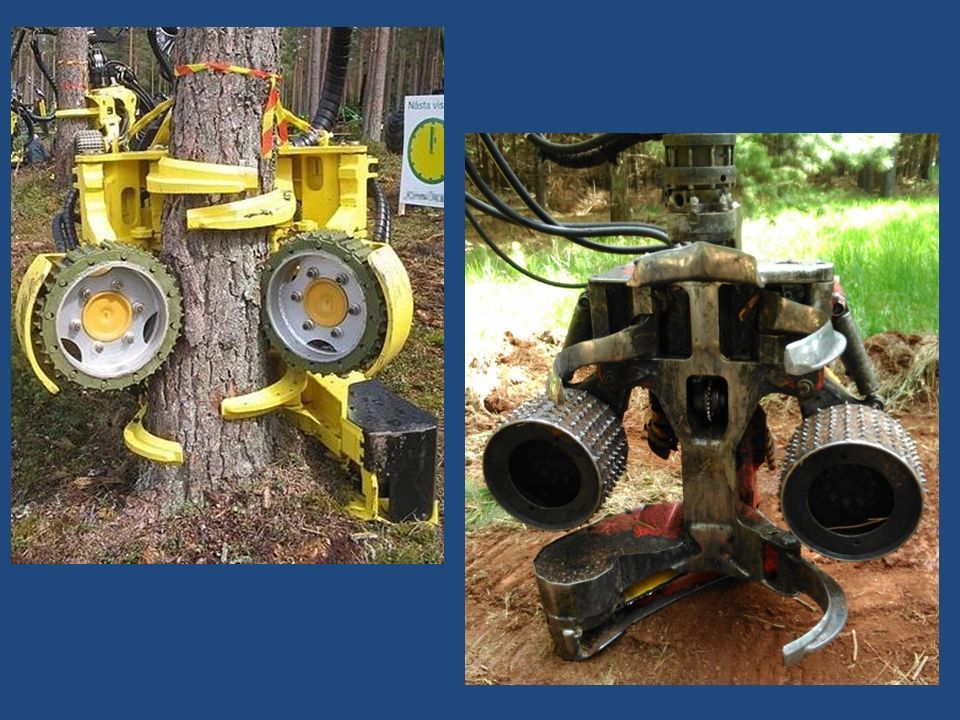

36 CABEÇA PROCESADORA

37

38

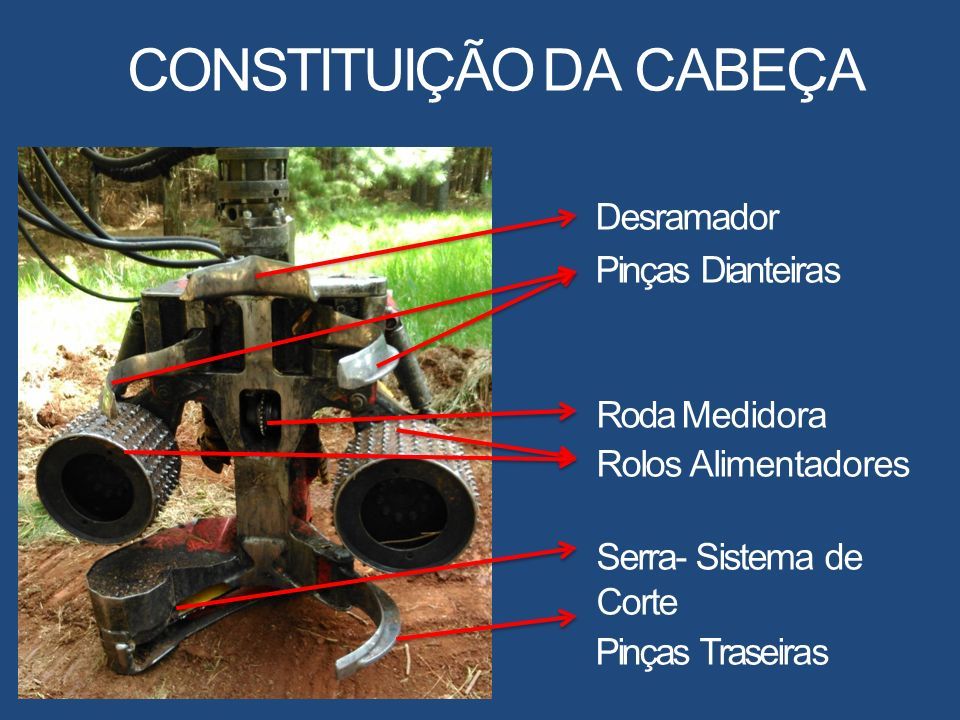

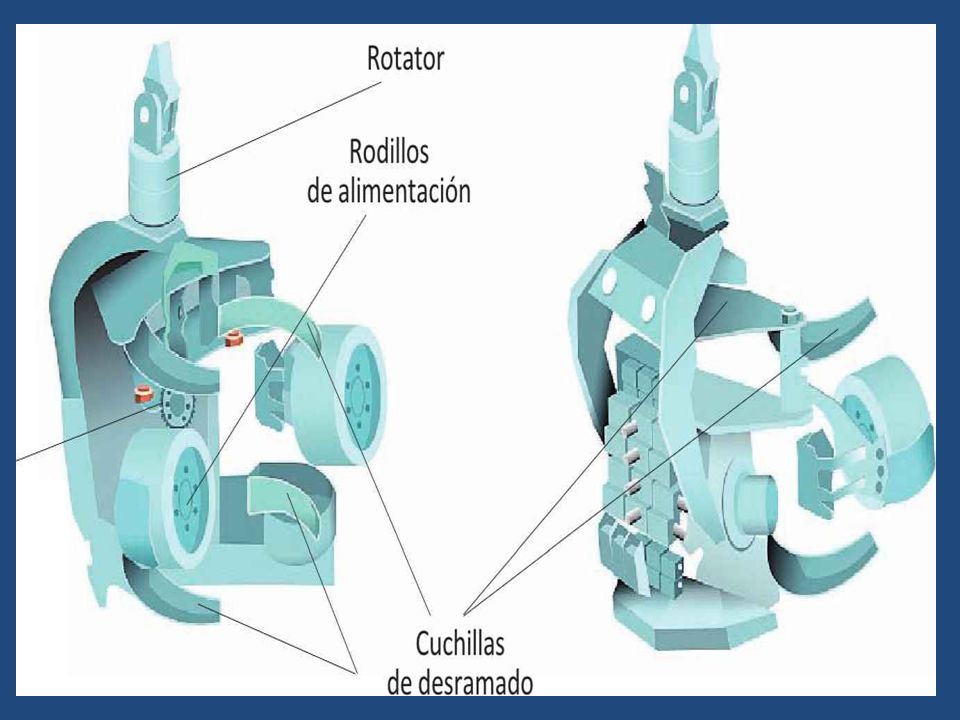

39 Desramador Pinças Dianteiras Roda Medidora Rolos Alimentadores Serra- Sistema de Corte Pinças Traseiras CONSTITUIÇÃO DA CABEÇA

40

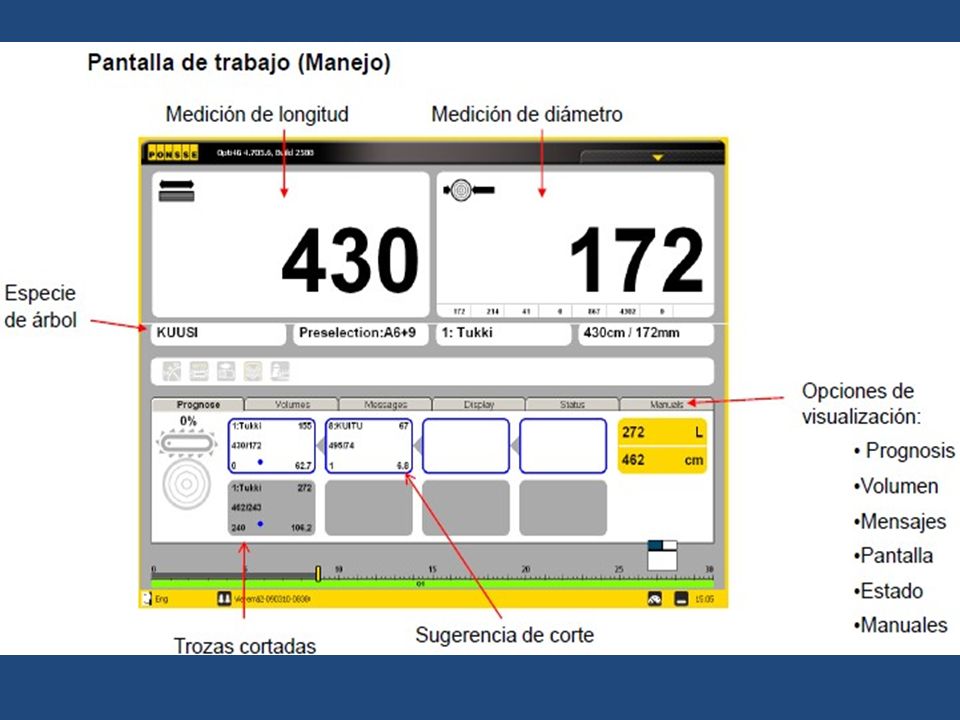

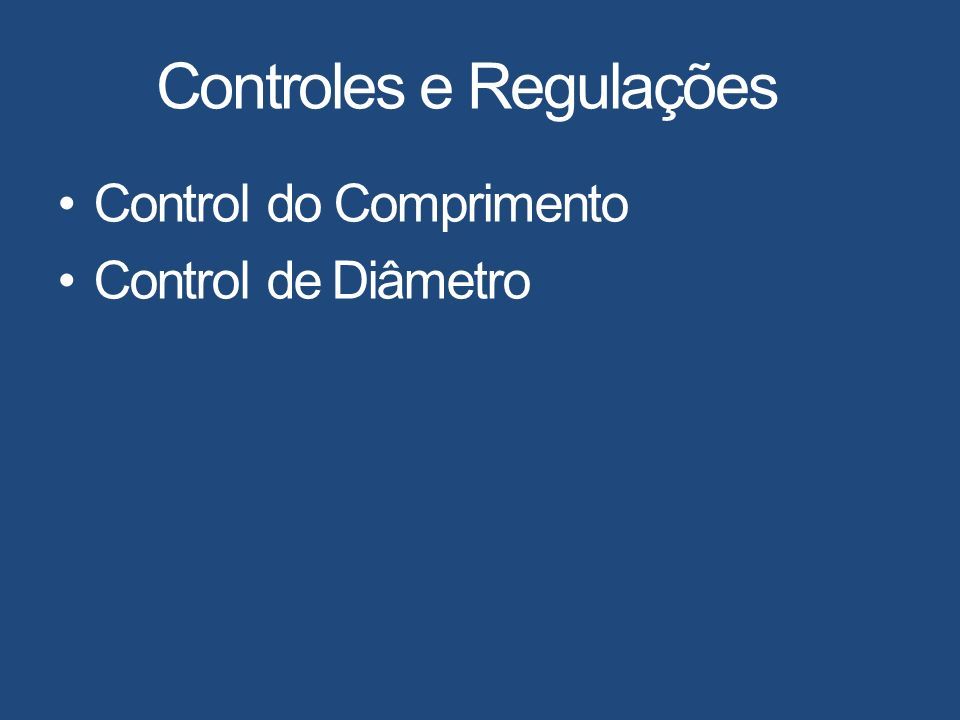

41 Controles e Regulações Control do Comprimento Control de Diâmetro

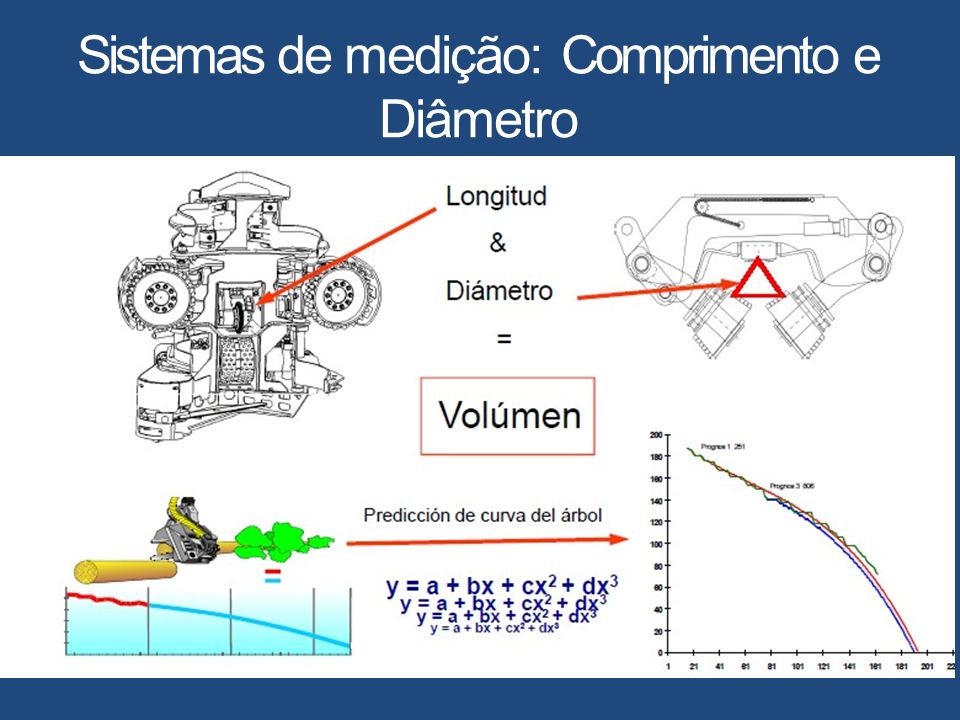

42 Sistemas de medição: Comprimento e Diâmetro

43

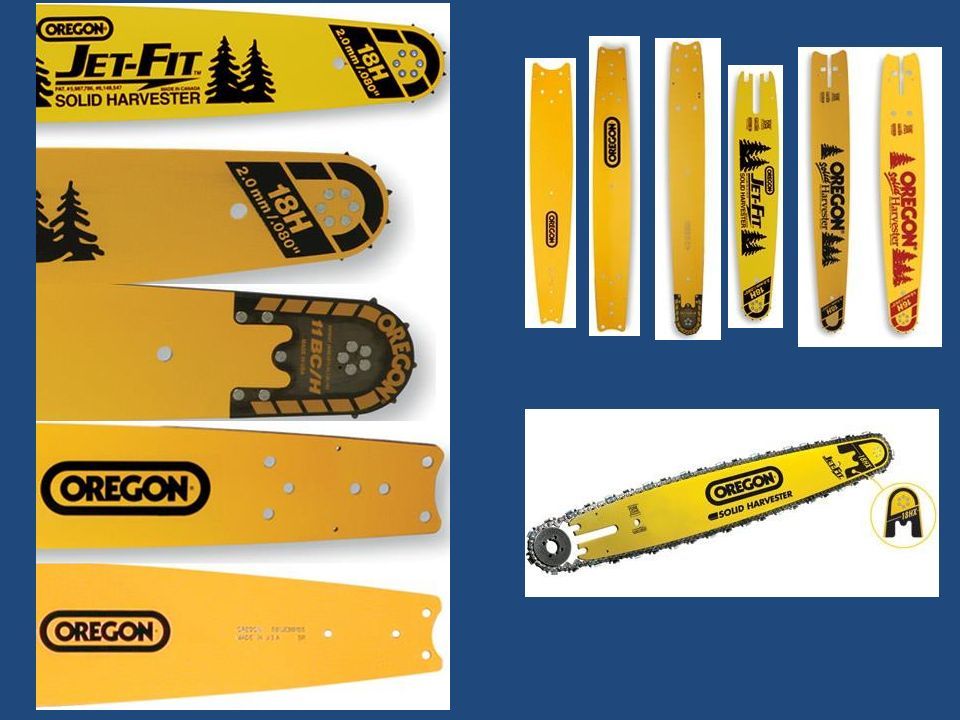

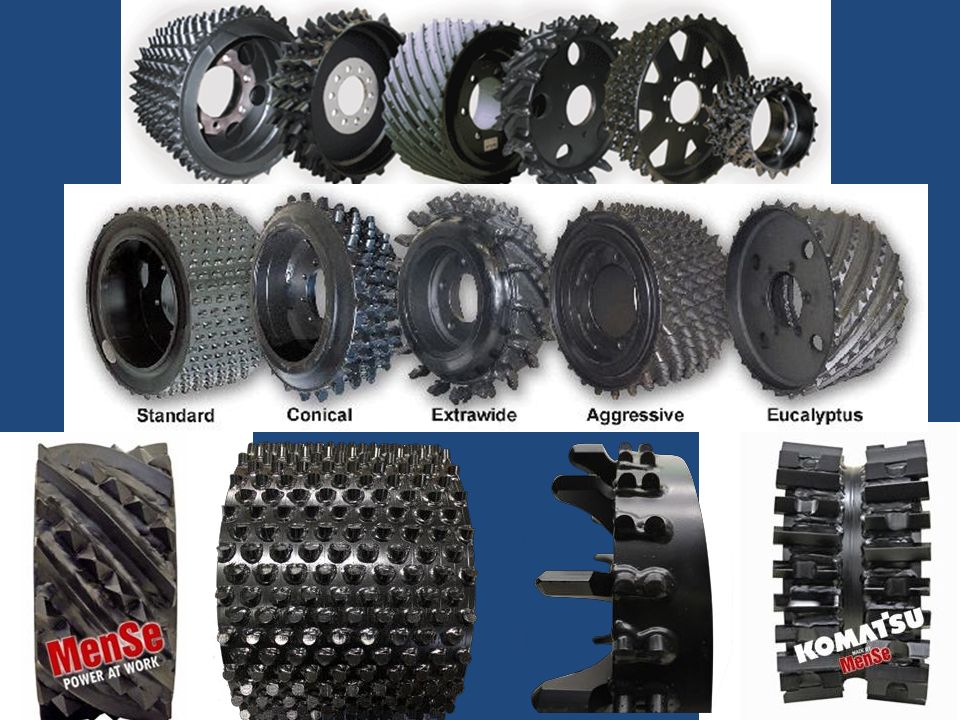

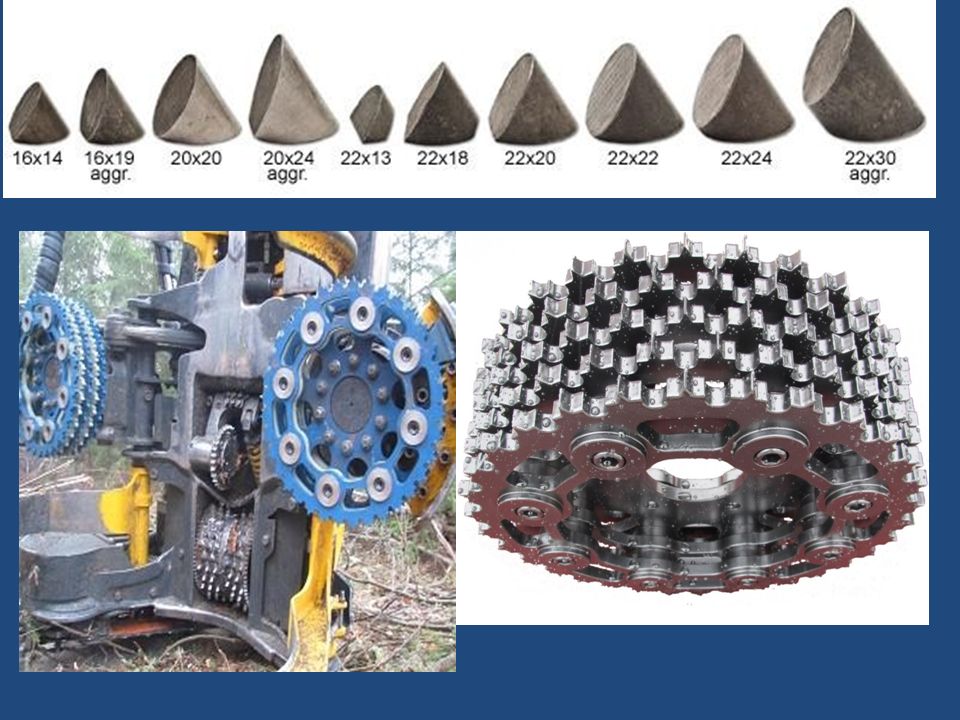

44 Espadas y cadenas Rodillos alimentadores Platos y dientes

45

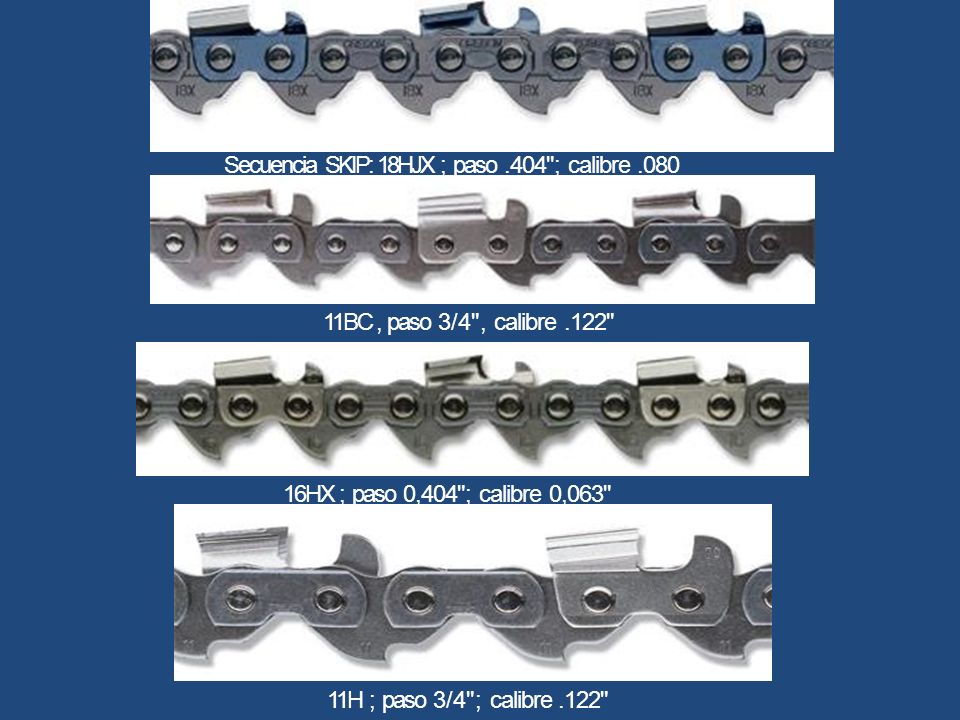

46 16HX ; paso 0,404"; calibre 0,063" 11BC, paso 3/4", calibre.122" 11H ; paso 3/4"; calibre.122" Secuencia SKIP: 18HJX ; paso.404"; calibre.080

47

48

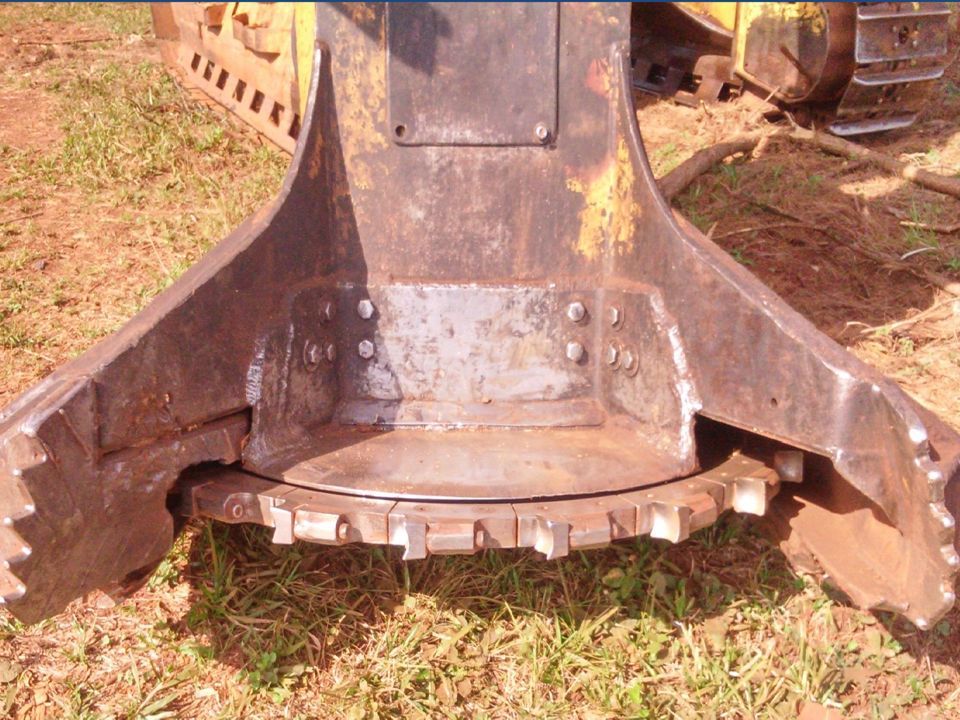

49

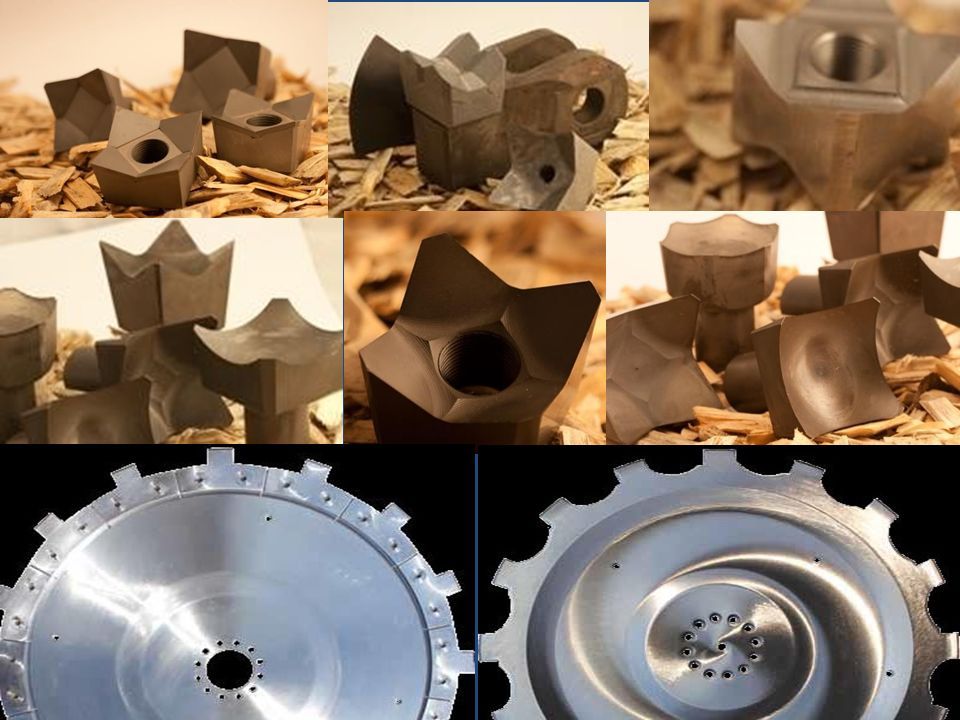

50

51 FORMA COMO CONDUZ A MÁQUINAS DE EXPLORAÇÃO FLORESTAL DE MULTIFUNÇÕES (HARVESTER), PROCESSADORA E FELLER;

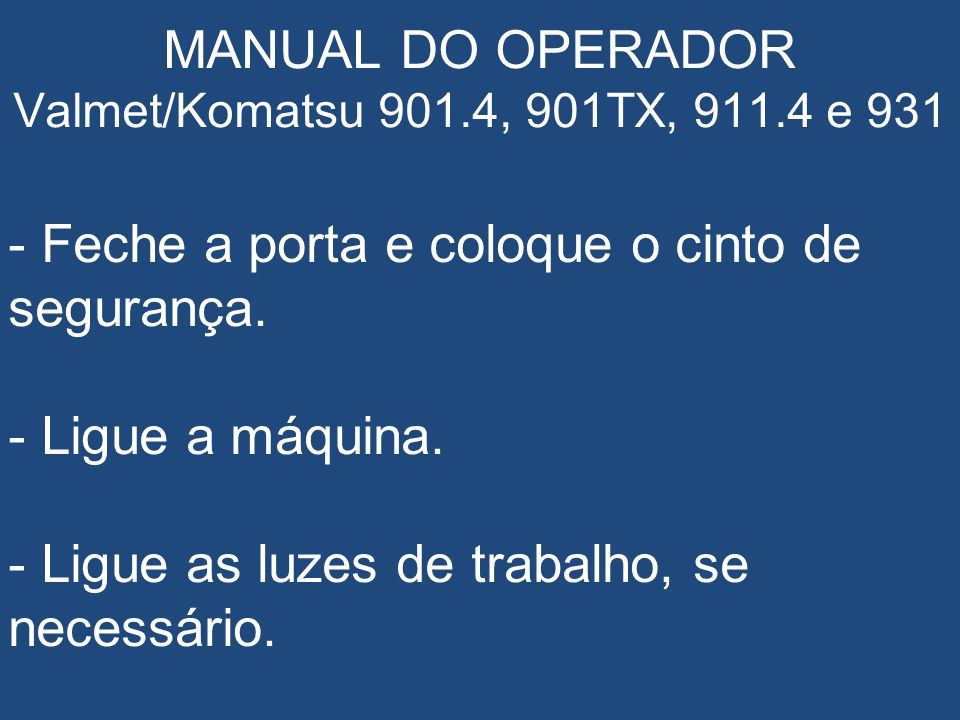

52 MANUAL DO OPERADOR Valmet/Komatsu 901.4, 901TX, 911.4 e 931 - Feche a porta e coloque o cinto de segurança. - Ligue a máquina. - Ligue as luzes de trabalho, se necessário.

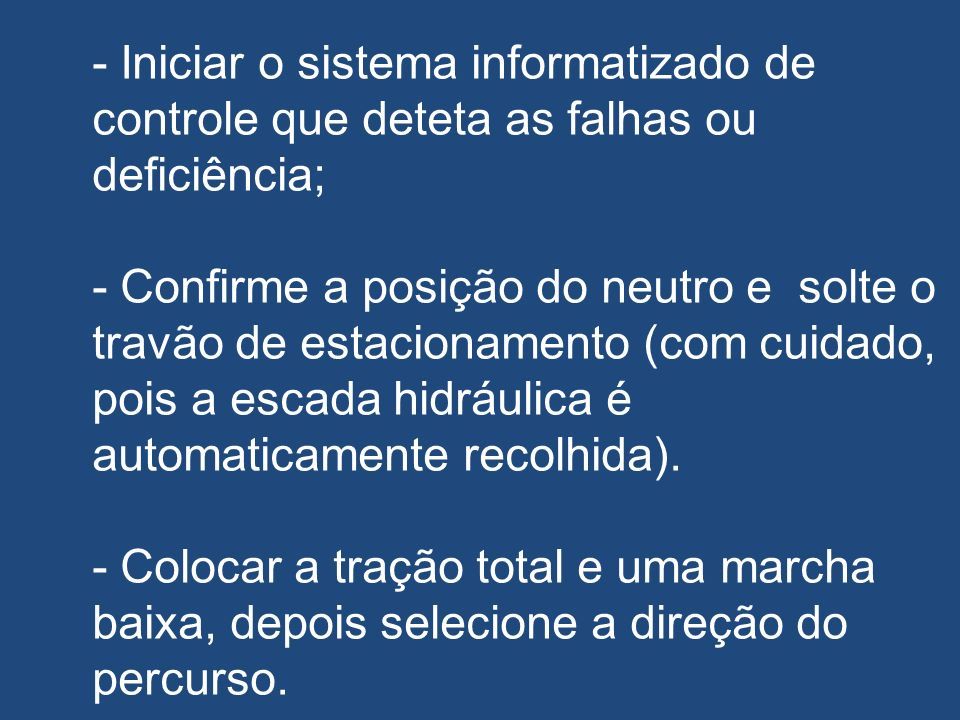

53 - Iniciar o sistema informatizado de controle que deteta as falhas ou deficiência; - Confirme a posição do neutro e solte o travão de estacionamento (com cuidado, pois a escada hidráulica é automaticamente recolhida). - Colocar a tração total e uma marcha baixa, depois selecione a direção do percurso.

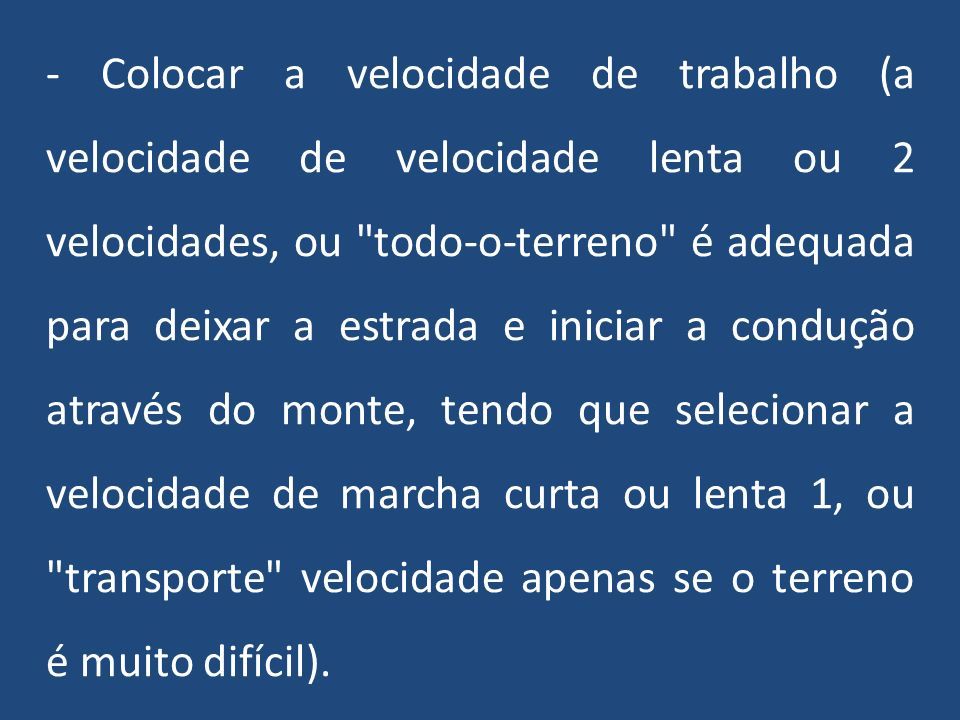

54 - Colocar a velocidade de trabalho (a velocidade de velocidade lenta ou 2 velocidades, ou "todo-o-terreno" é adequada para deixar a estrada e iniciar a condução através do monte, tendo que selecionar a velocidade de marcha curta ou lenta 1, ou "transporte" velocidade apenas se o terreno é muito difícil).

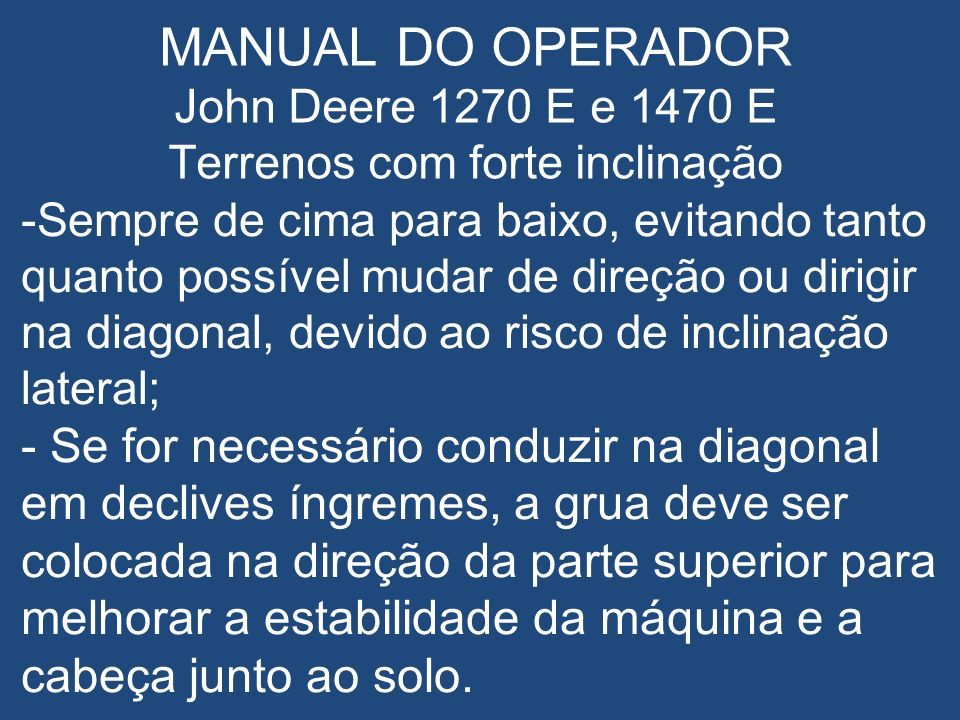

55 MANUAL DO OPERADOR John Deere 1270 E e 1470 E Terrenos com forte inclinação -Sempre de cima para baixo, evitando tanto quanto possível mudar de direção ou dirigir na diagonal, devido ao risco de inclinação lateral; - Se for necessário conduzir na diagonal em declives íngremes, a grua deve ser colocada na direção da parte superior para melhorar a estabilidade da máquina e a cabeça junto ao solo.

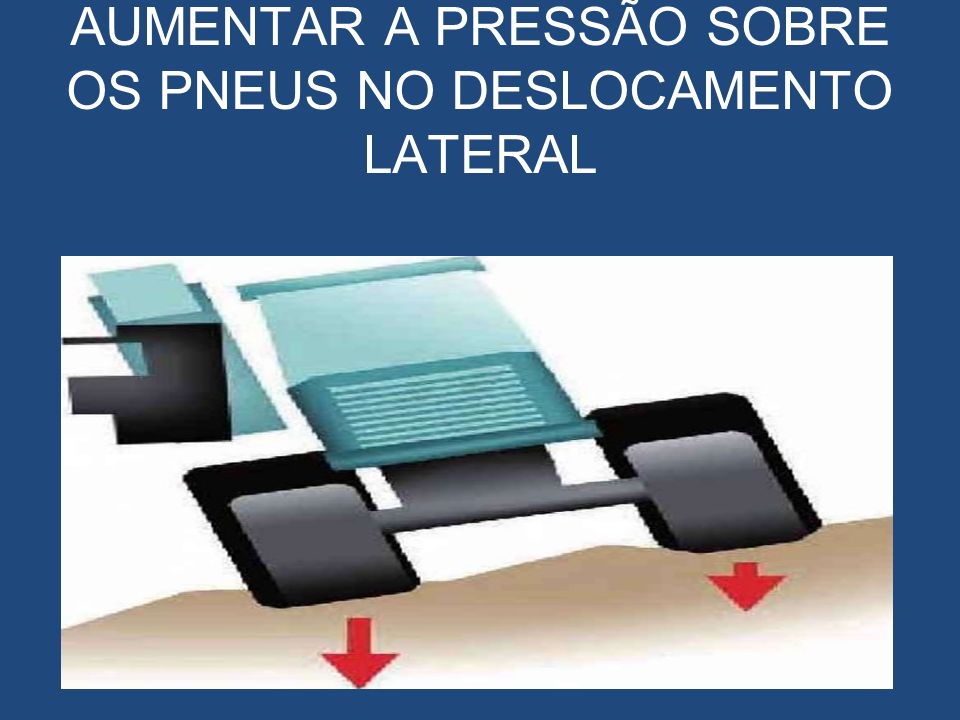

56 AUMENTAR A PRESSÃO SOBRE OS PNEUS NO DESLOCAMENTO LATERAL

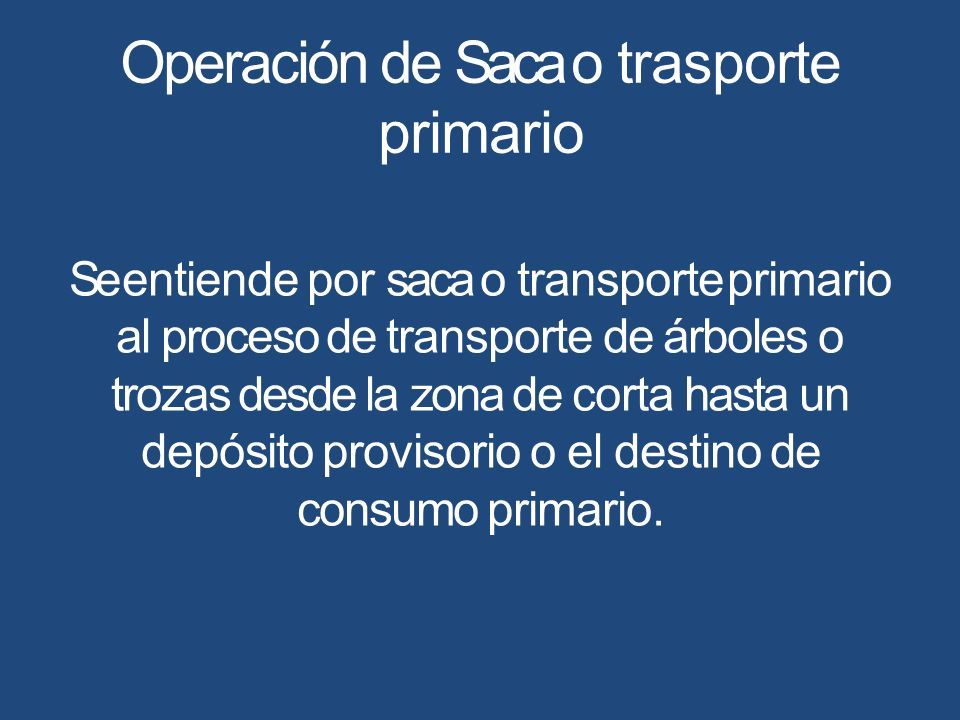

57 Operación de Saca o trasporte primario Se entiende por saca o transporte primario al proceso de transporte de árboles o trozas desde la zona de corta hasta un depósito provisorio o el destino de consumo primario.

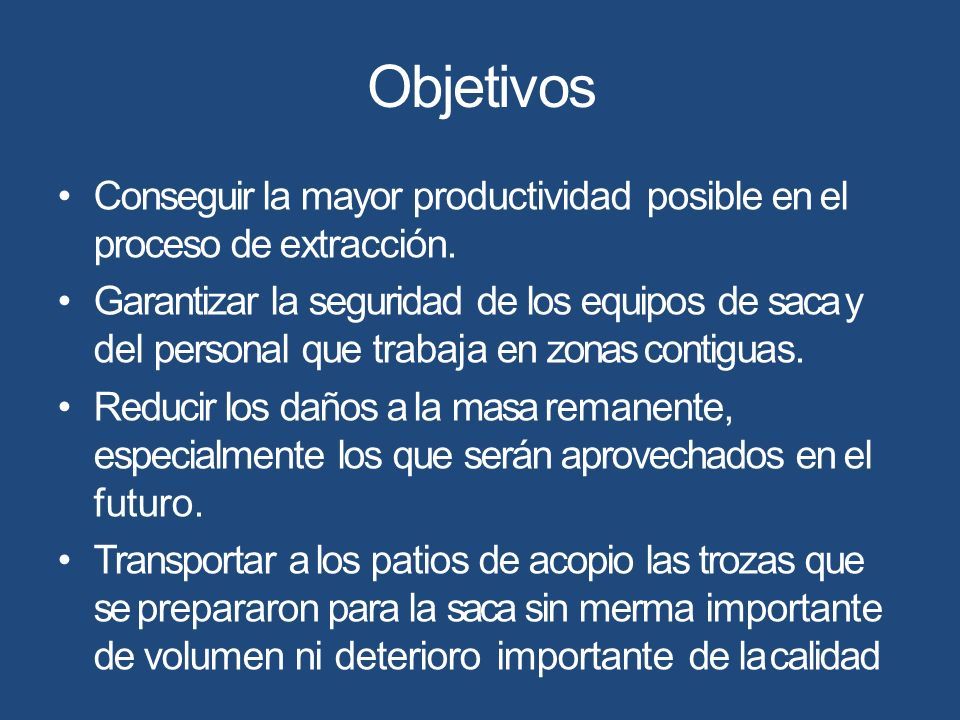

58 Objetivos Conseguir la mayor productividad posible en el proceso de extracción. Garantizar la seguridad de los equipos de saca y del personal que trabaja en zonas contiguas. Reducir los daños a la masa remanente, especialmente los que serán aprovechados en el futuro. Transportar a los patios de acopio las trozas que se prepararon para la saca sin merma importante de volumen ni deterioro importante de la calidad

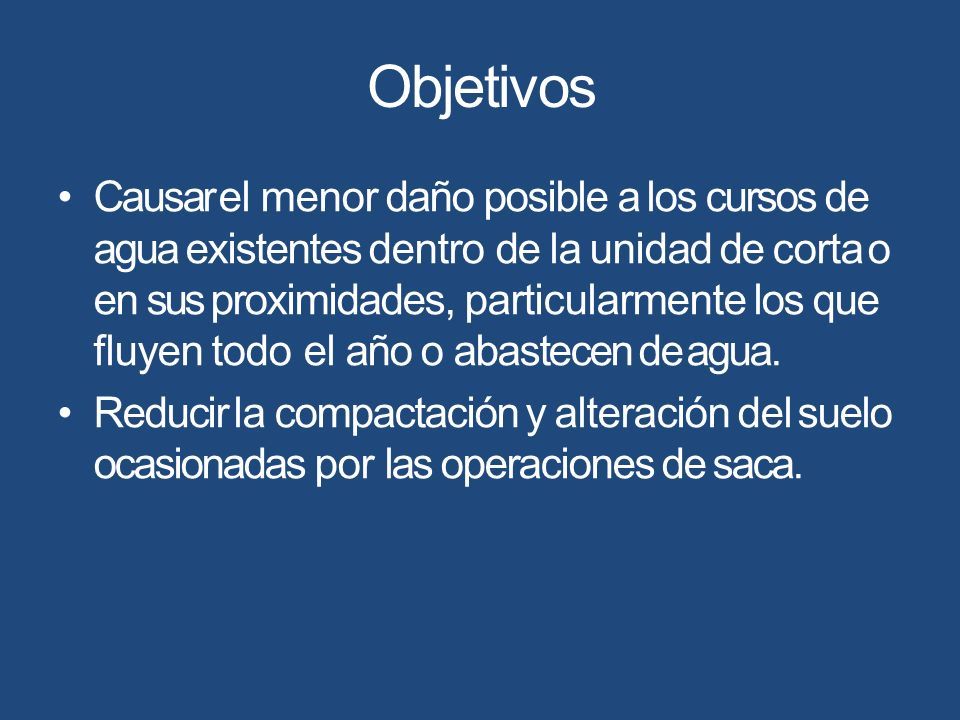

59 Objetivos Causar el menor daño posible a los cursos de agua existentes dentro de la unidad de corta o en sus proximidades, particularmente los que fluyen todo el año o abastecen de agua. Reducir la compactación y alteración del suelo ocasionadas por las operaciones de saca.

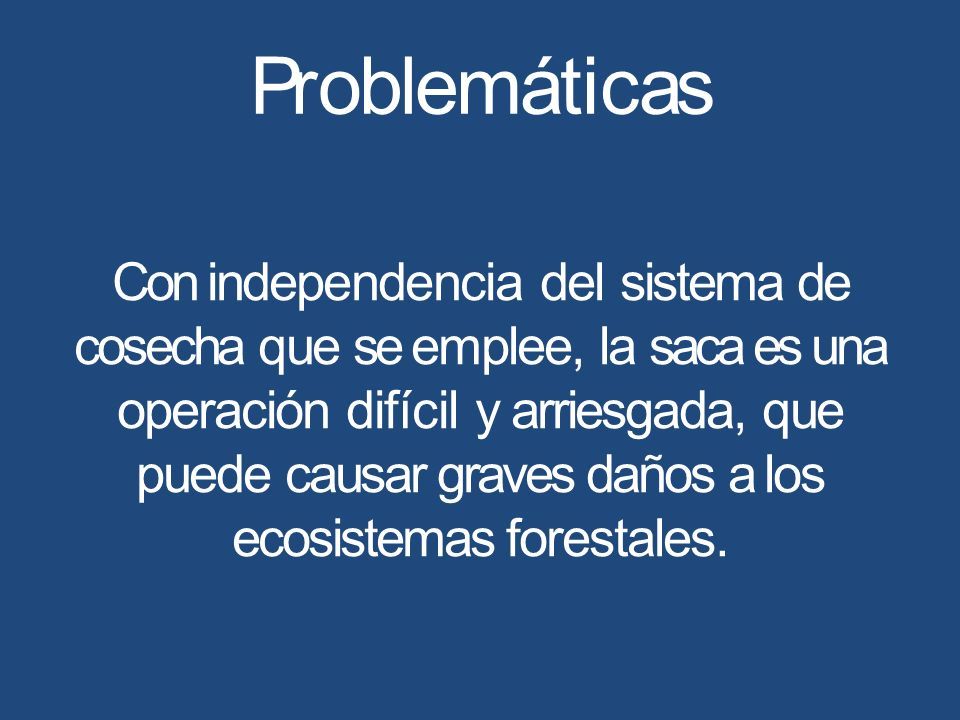

60 Problemáticas Con independencia del sistema de cosecha que se emplee, la saca es una operación difícil y arriesgada, que puede causar graves daños a los ecosistemas forestales.

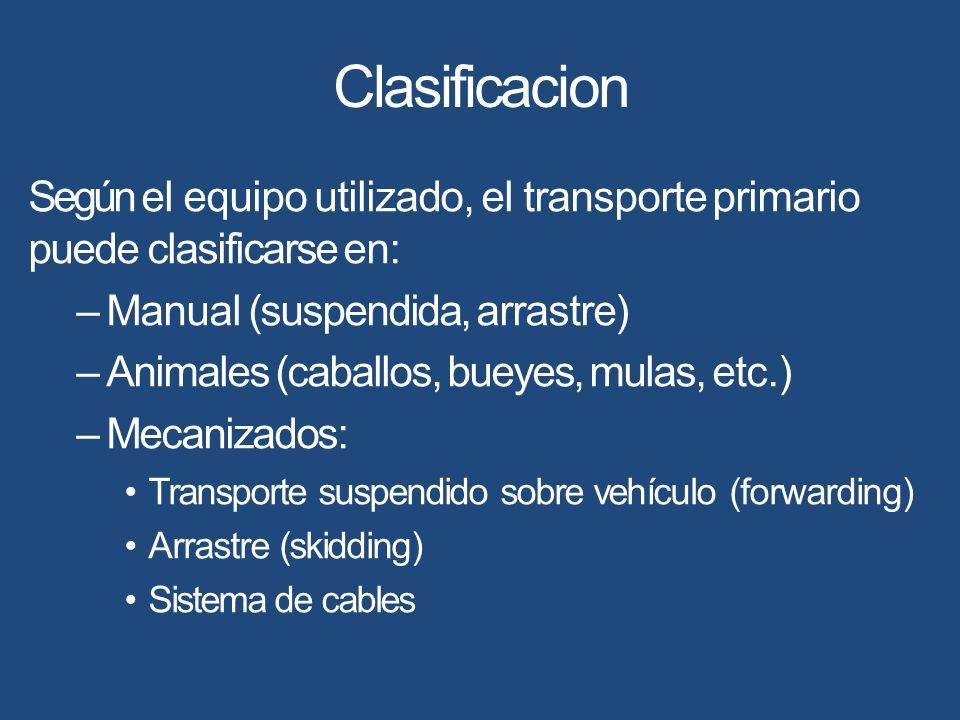

61 Clasificacion Según el equipo utilizado, el transporte primario puede clasificarse en: –Manual (suspendida, arrastre) –Animales (caballos, bueyes, mulas, etc.) –Mecanizados: Transporte suspendido sobre vehículo (forwarding) Arrastre (skidding) Sistema de cables

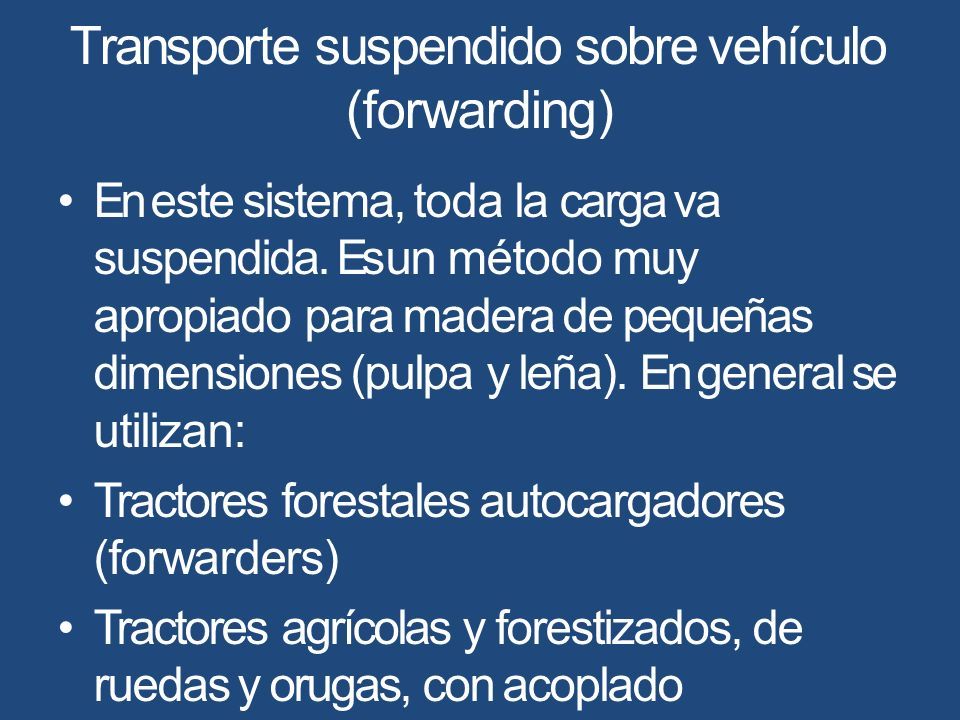

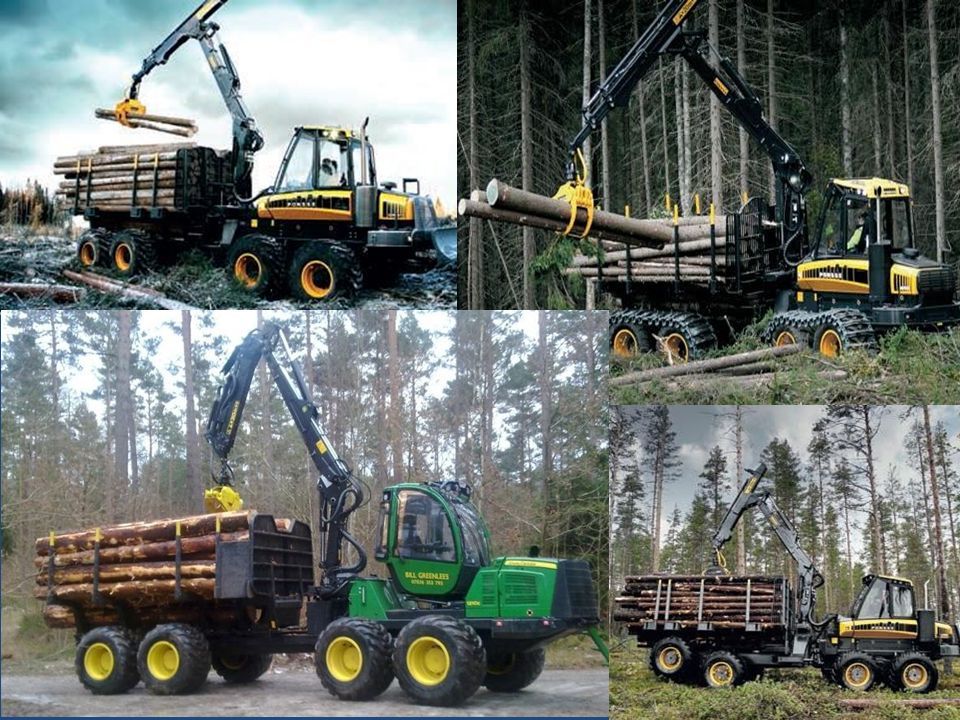

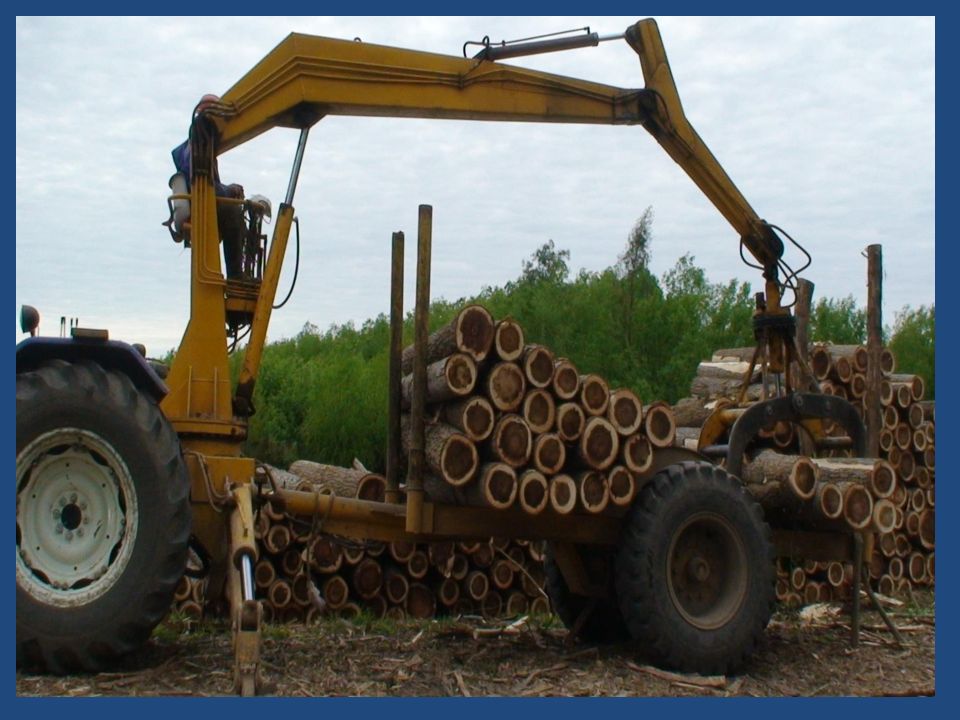

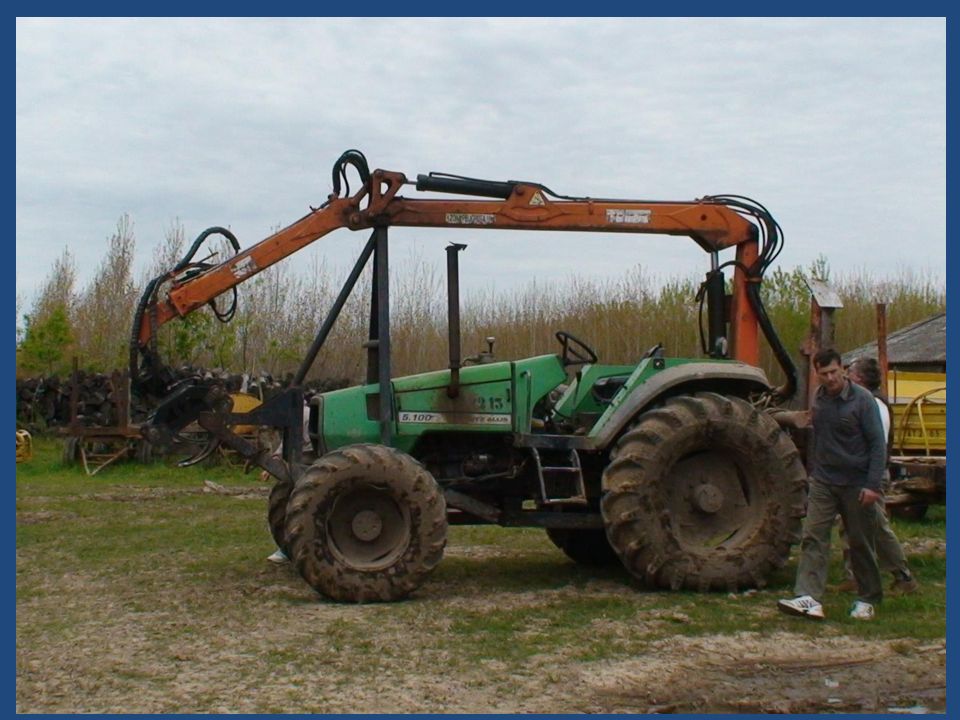

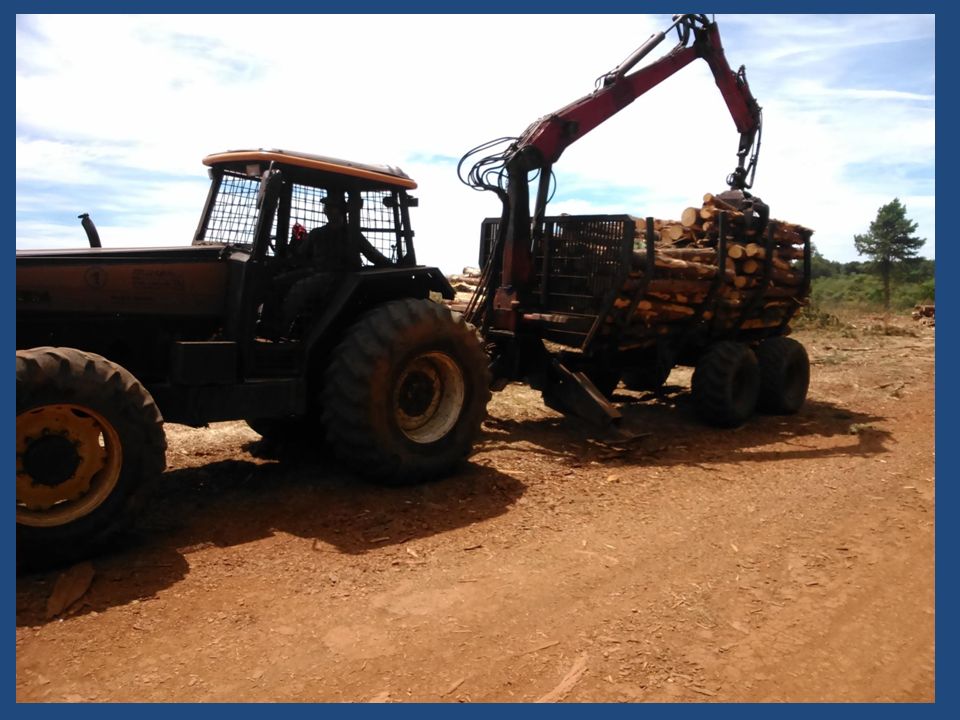

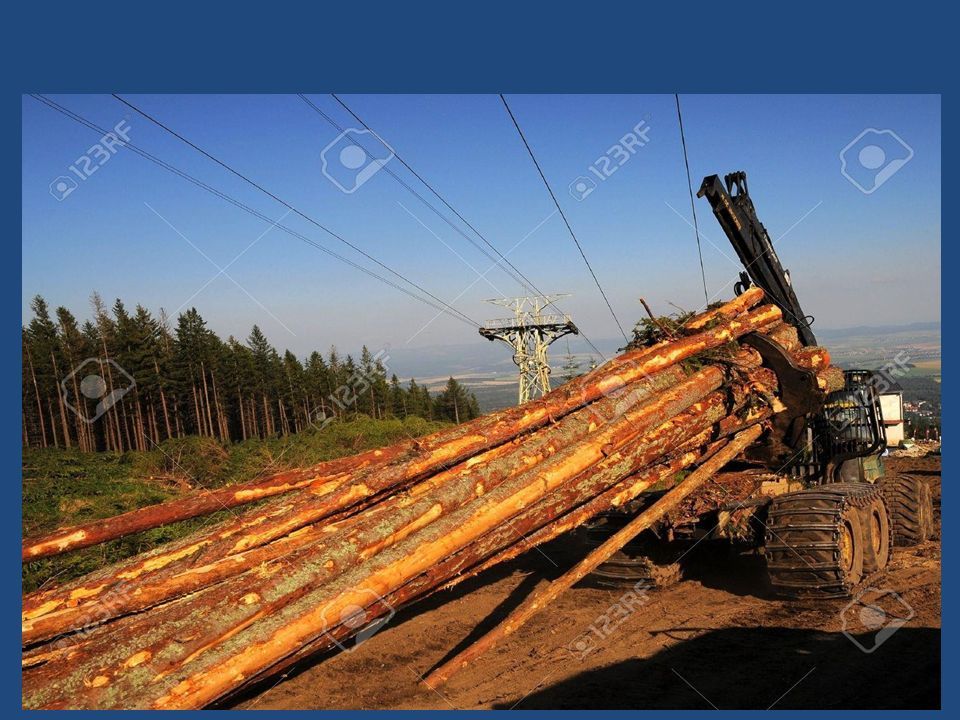

62 Transporte suspendido sobre vehículo (forwarding) En este sistema, toda la carga va suspendida. Es un método muy apropiado para madera de pequeñas dimensiones (pulpa y leña). En general se utilizan: Tractores forestales autocargadores (forwarders) Tractores agrícolas y forestizados, de ruedas y orugas, con acoplado

63

64

65

66

67

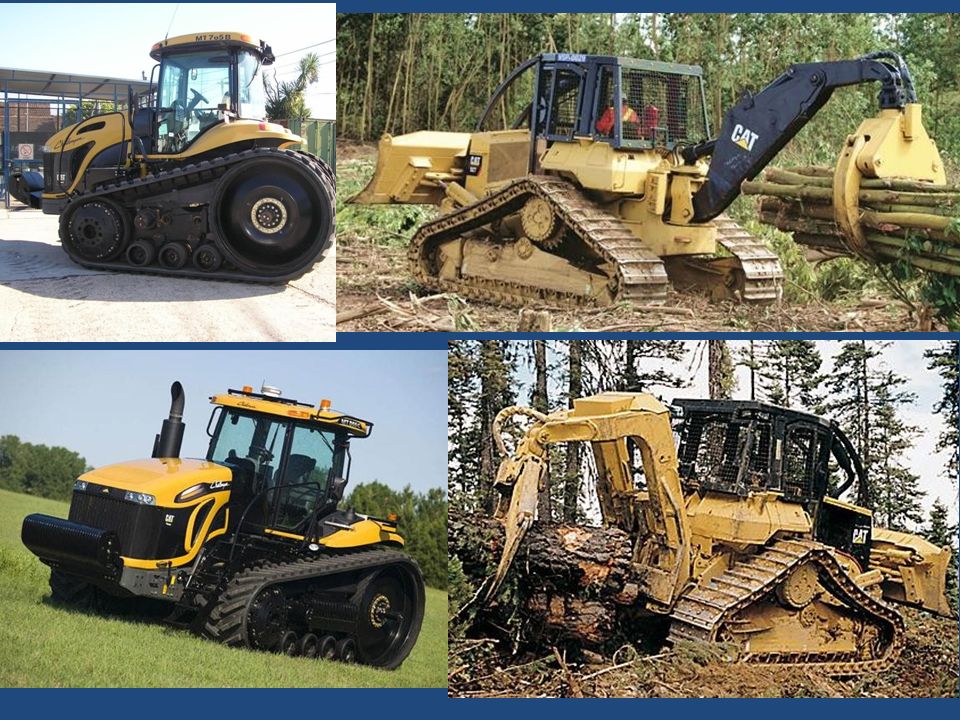

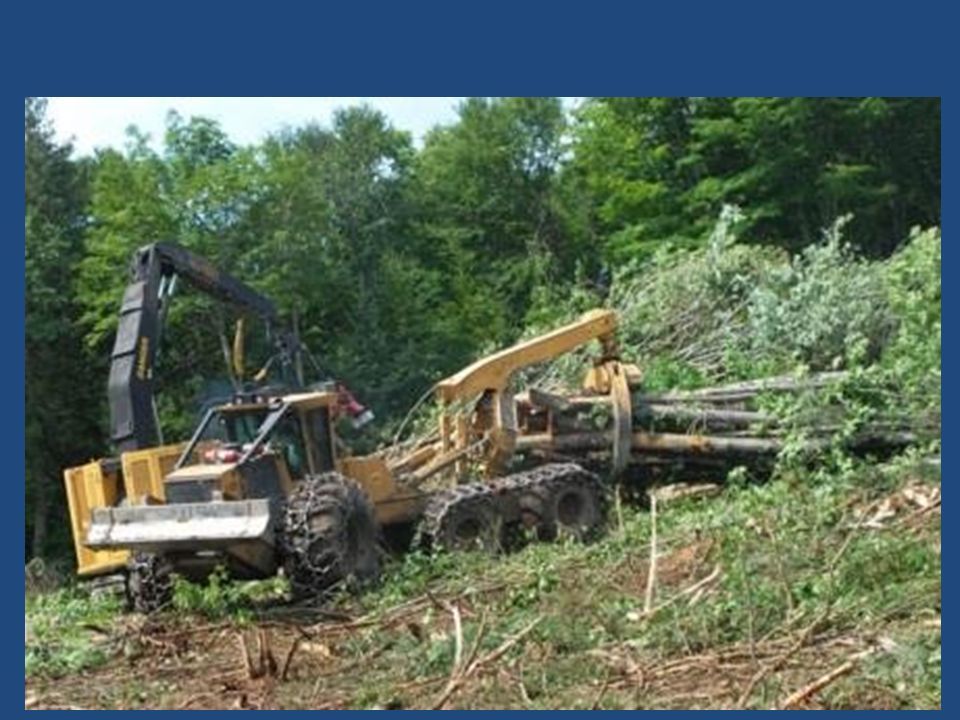

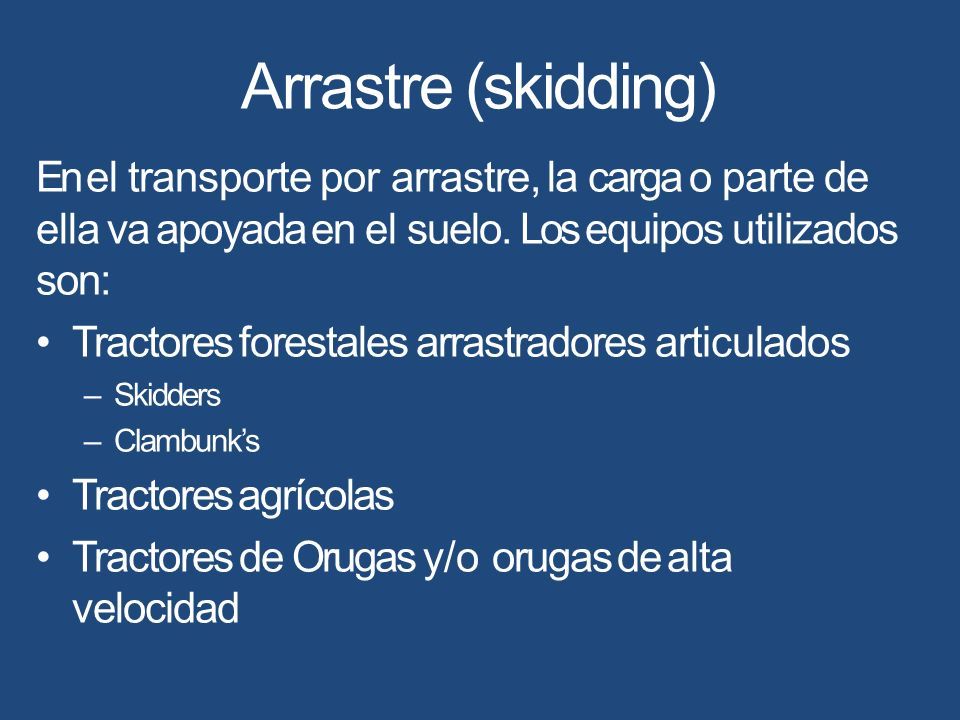

68 Arrastre (skidding) En el transporte por arrastre, la carga o parte de ella va apoyada en el suelo. Los equipos utilizados son: Tractores forestales arrastradores articulados –Skidders –Clambunk’s Tractores agrícolas Tractores de Orugas y/o orugas de alta velocidad

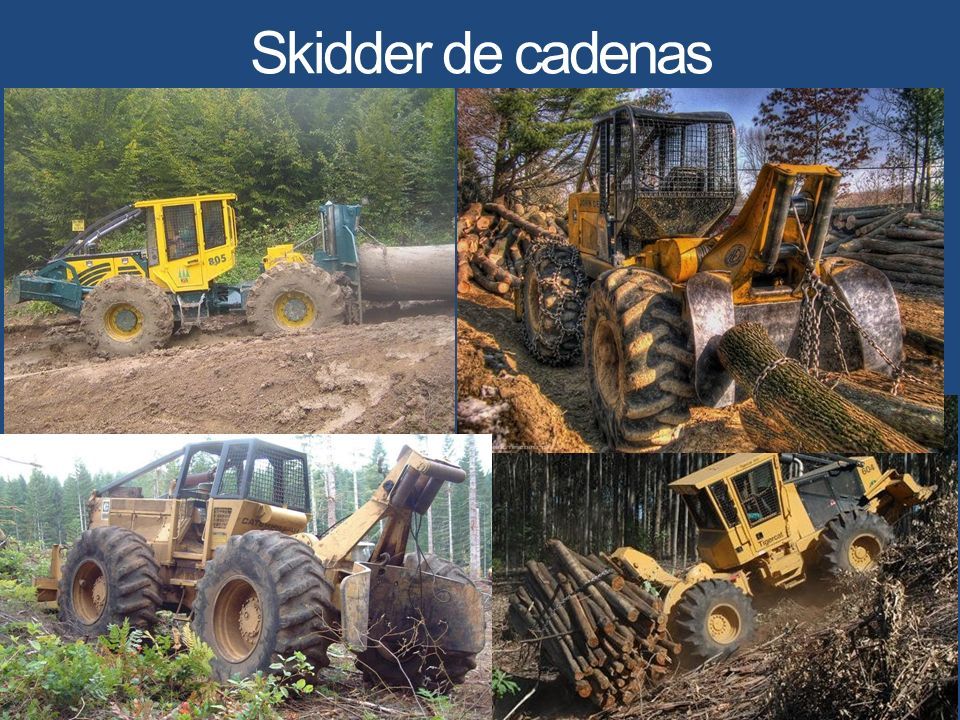

69 Skidder de cadenas

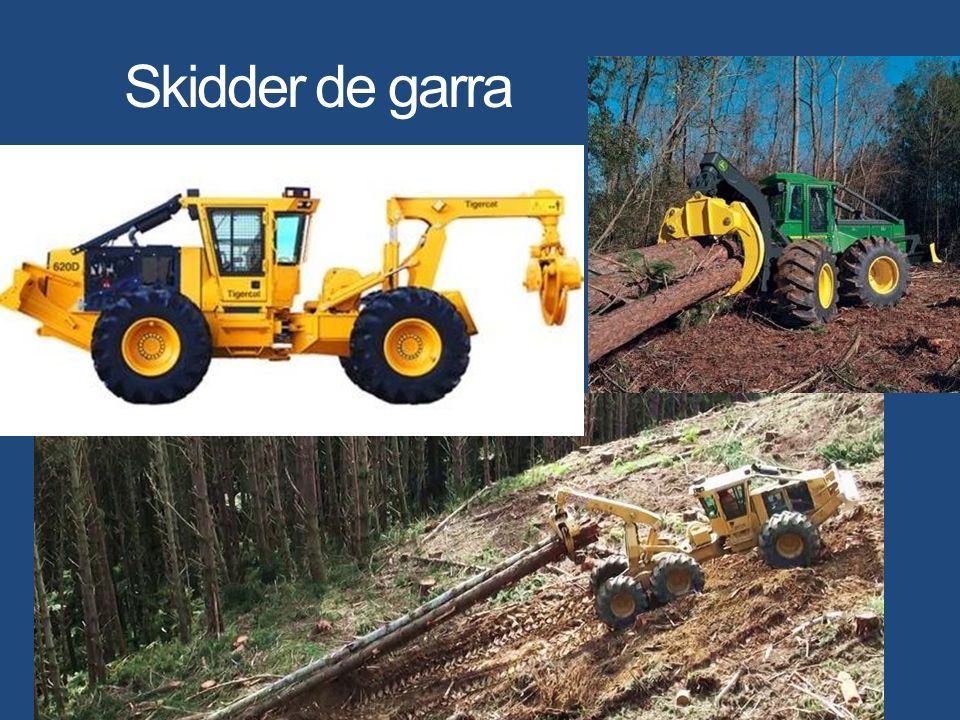

70 Skidder de garra

71

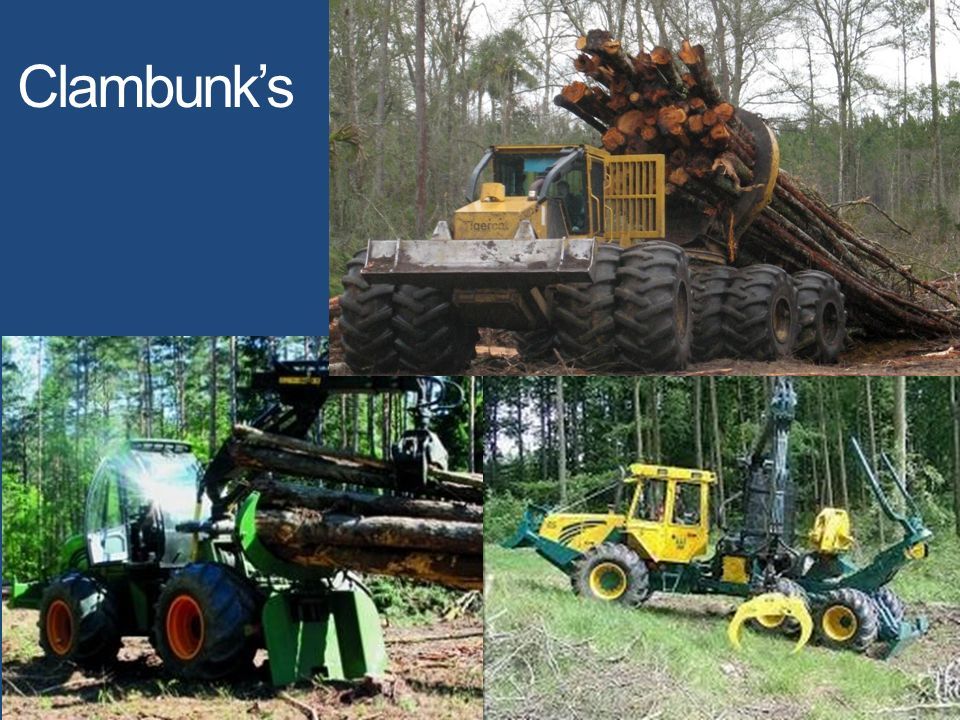

72 Clambunk’s

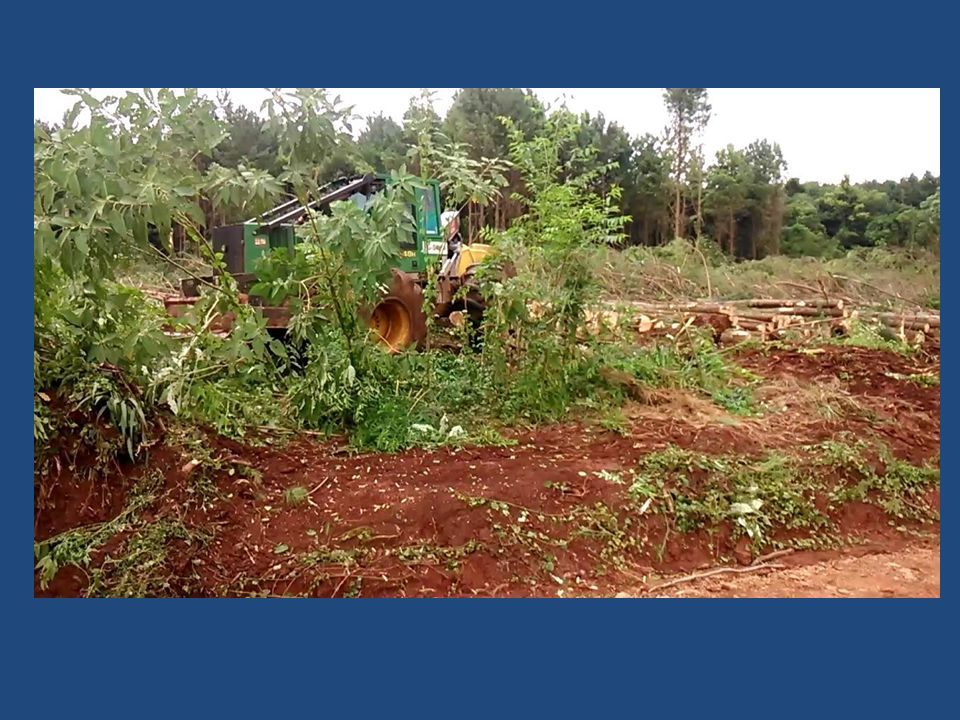

73

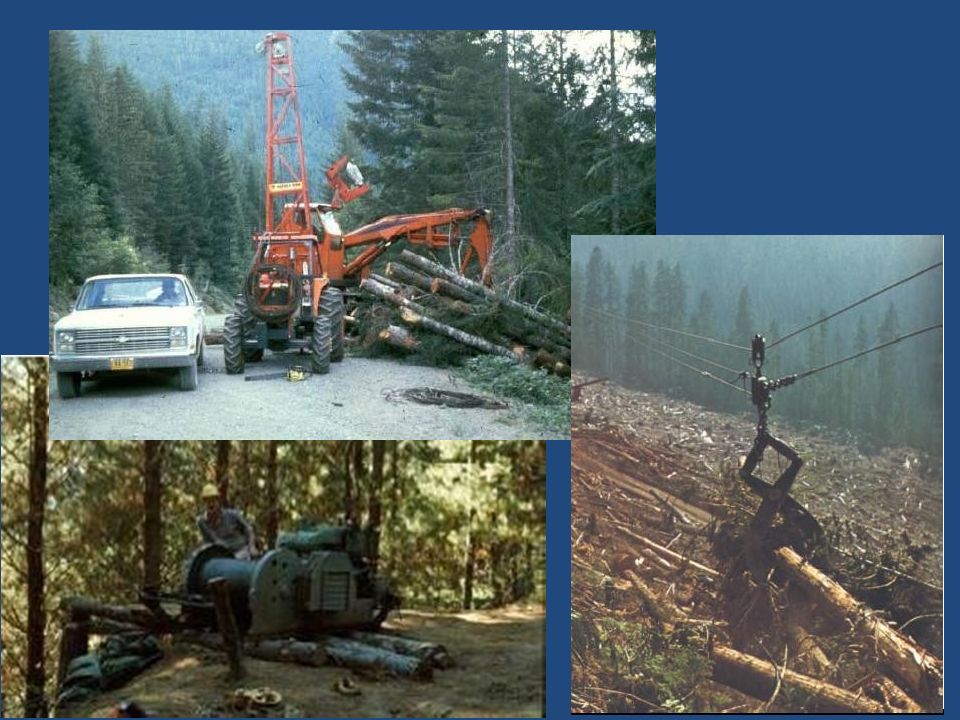

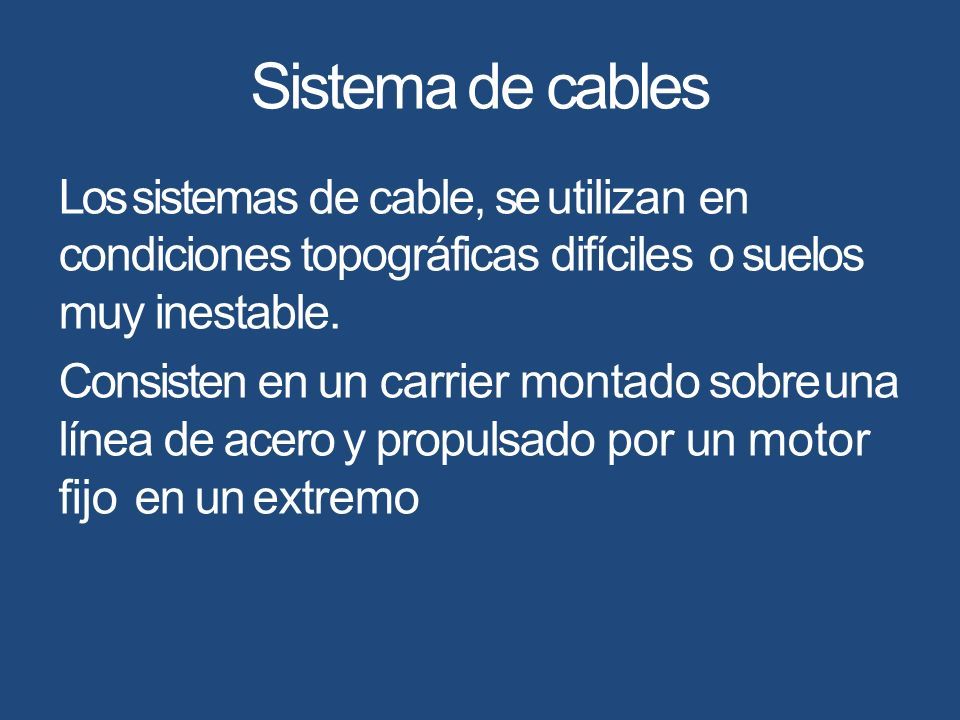

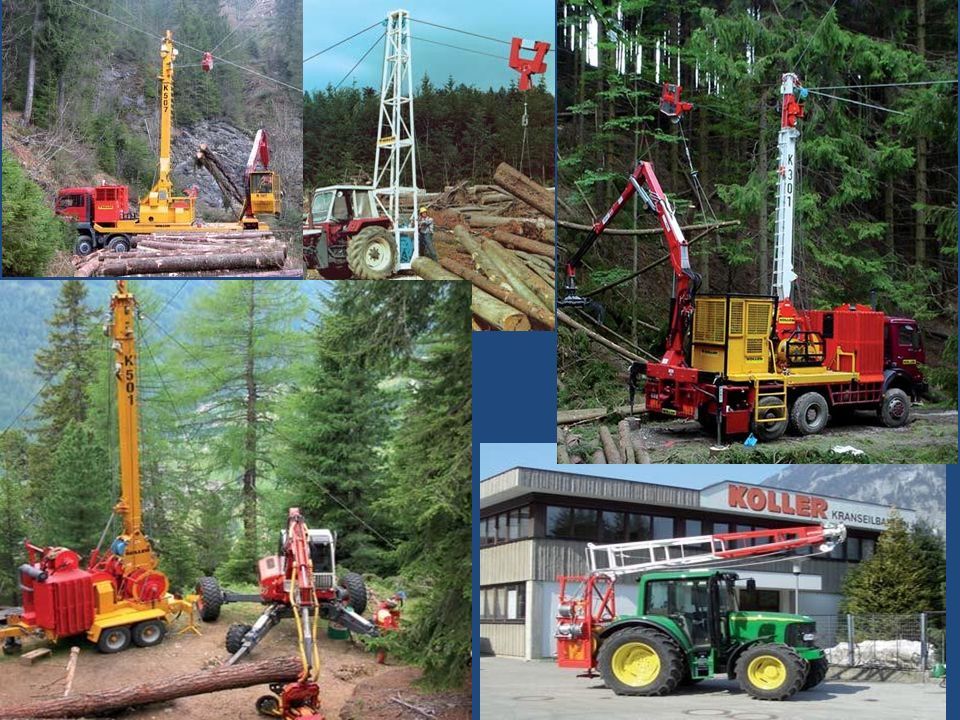

74 Sistema de cables Los sistemas de cable, se utilizan en condiciones topográficas difíciles o suelos muy inestable. Consisten en un carrier montado sobre una línea de acero y propulsado por un motor fijo en un extremo

75

76

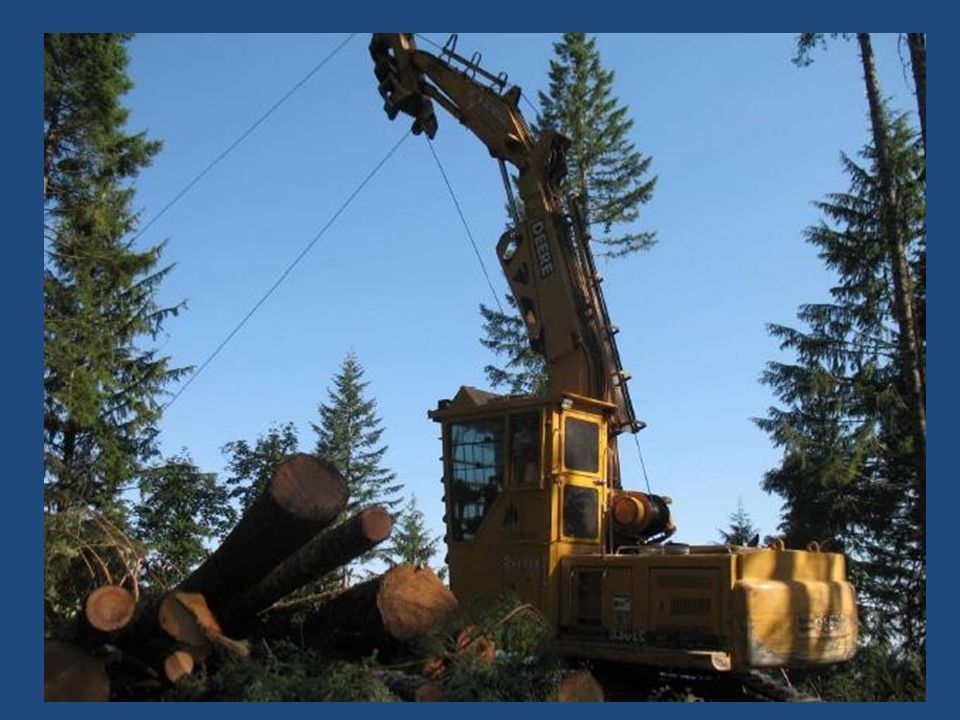

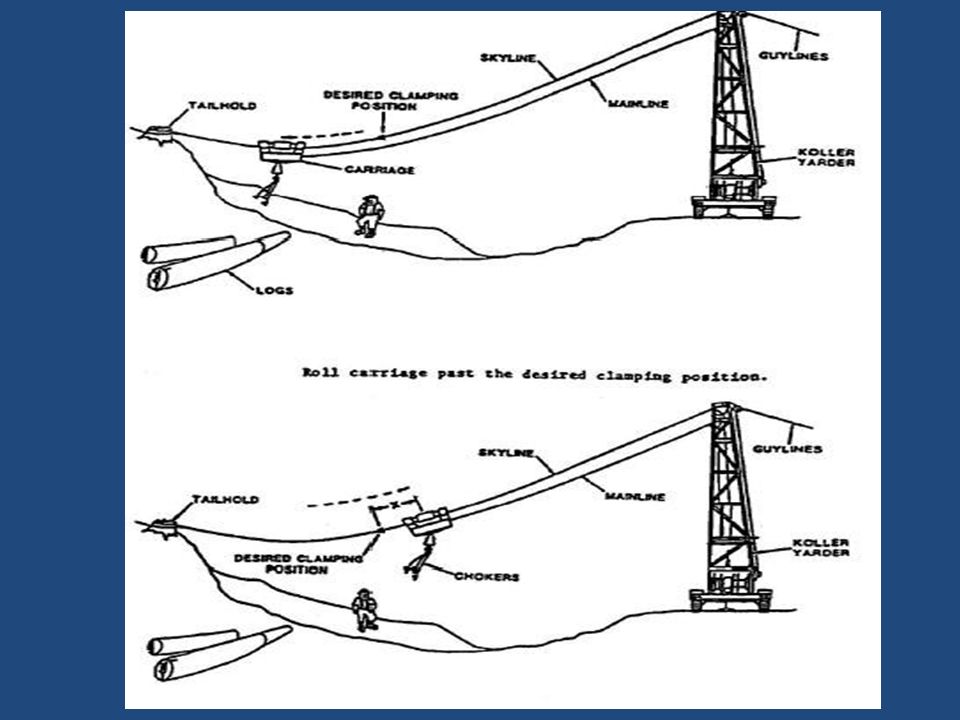

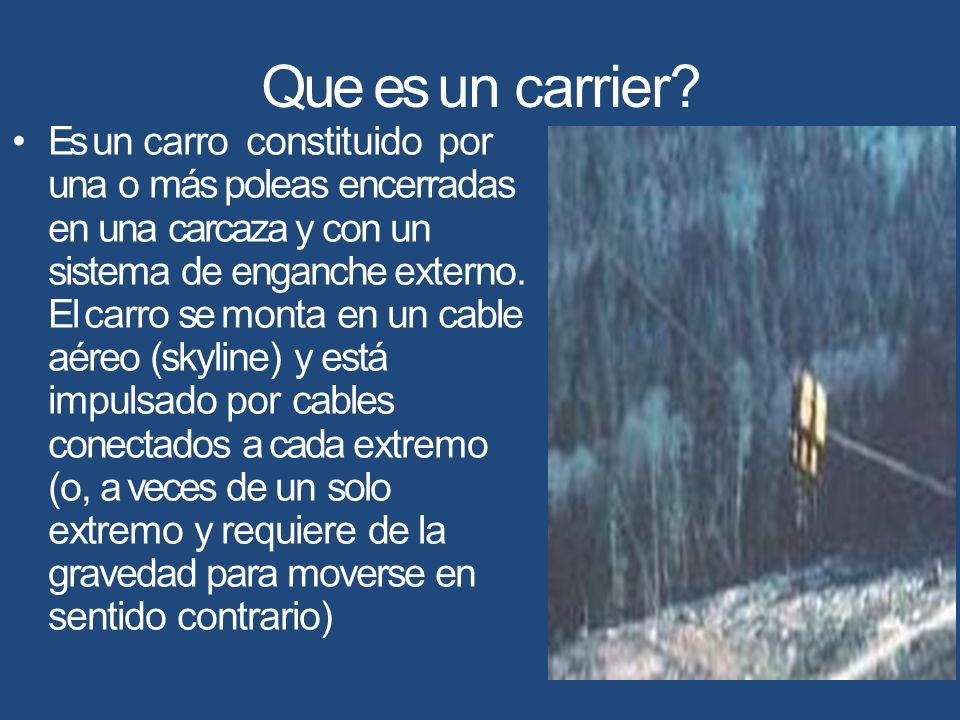

77 Que es un carrier? Es un carroconstituido por una o más poleas encerradas en una carcaza y con un sistema de enganche externo. El carro se monta en un cable aéreo (skyline) y está impulsado por cables conectados a cada extremo (o, a veces de un solo extremo y requiere de la gravedad para moverse en sentido contrario)

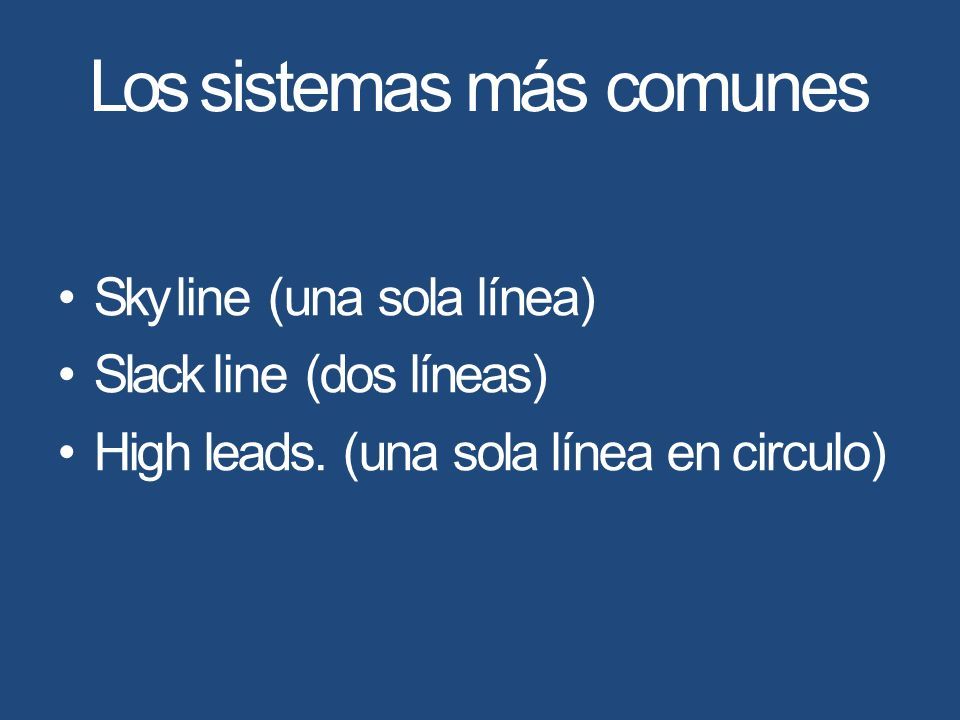

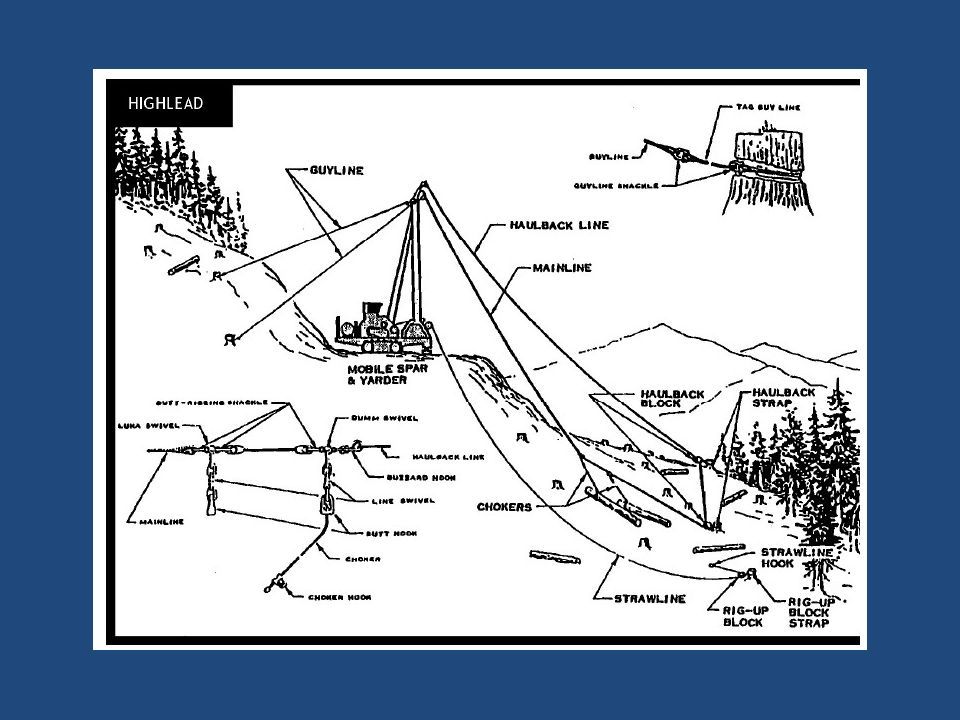

78 Los sistemas más comunes Sky line (una sola línea) Slack line (dos líneas) High leads. (una sola línea en circulo)

79

80

81

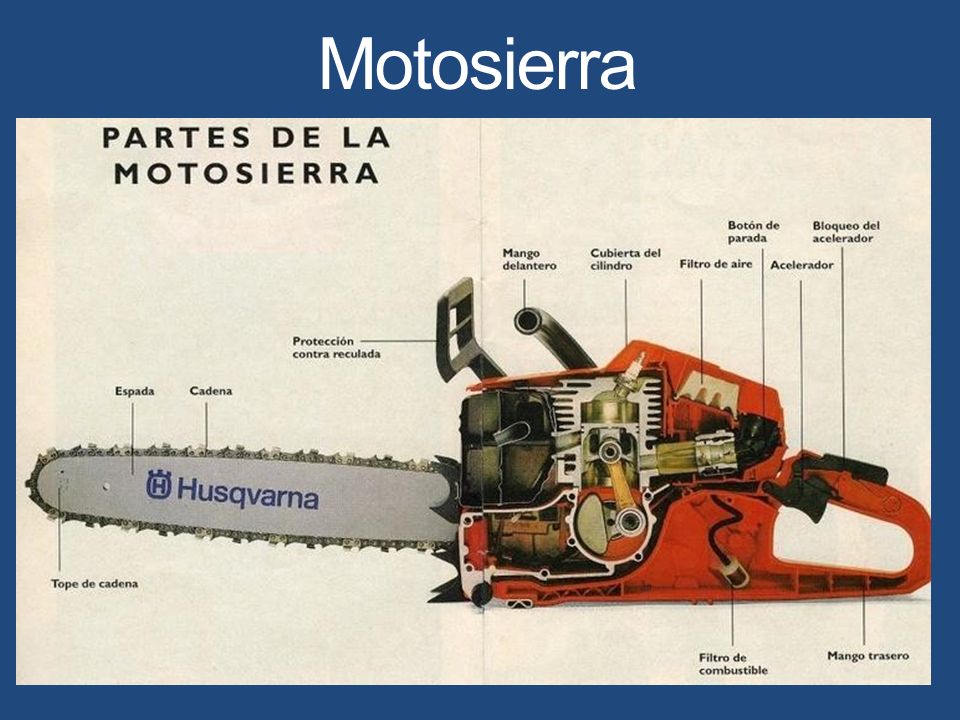

82 Motosierra

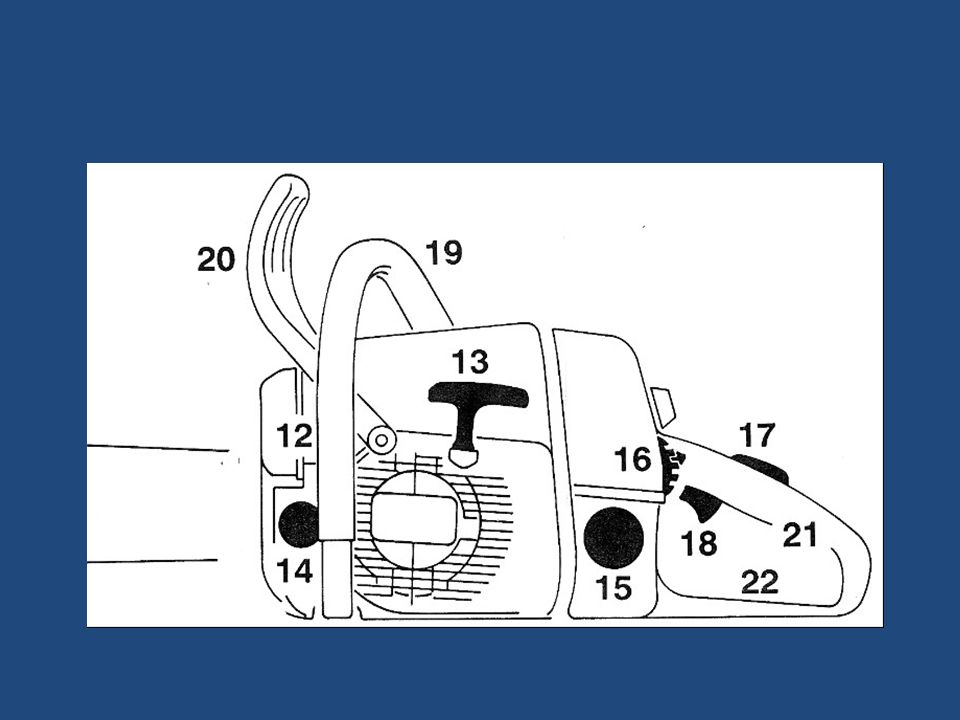

83

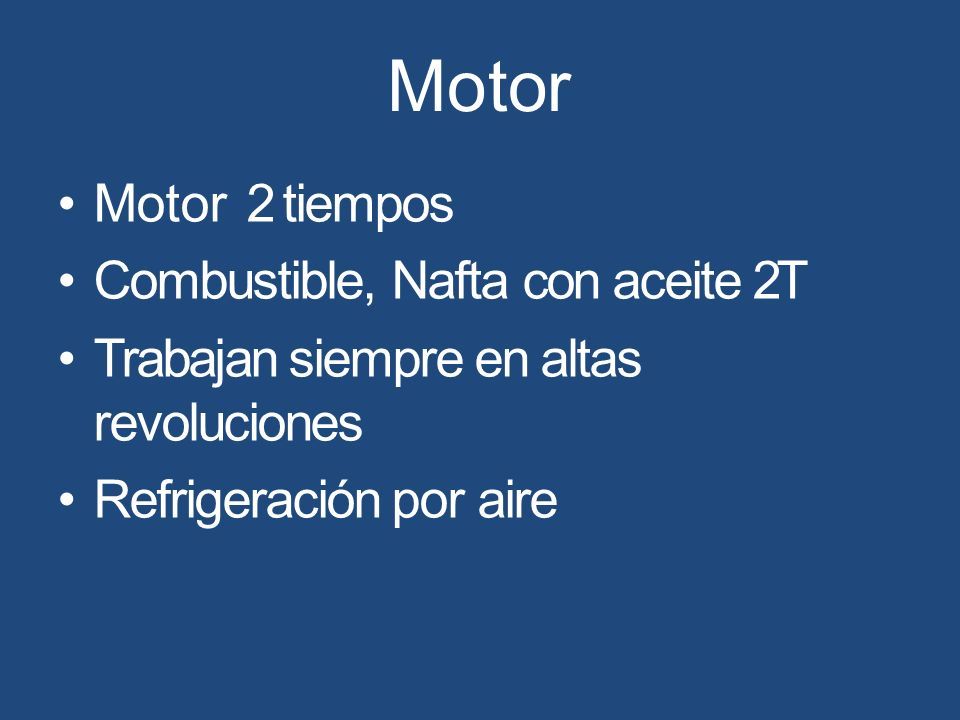

84 Motor Motor 2 tiempos Combustible, Nafta con aceite 2T Trabajan siempre en altas revoluciones Refrigeración por aire

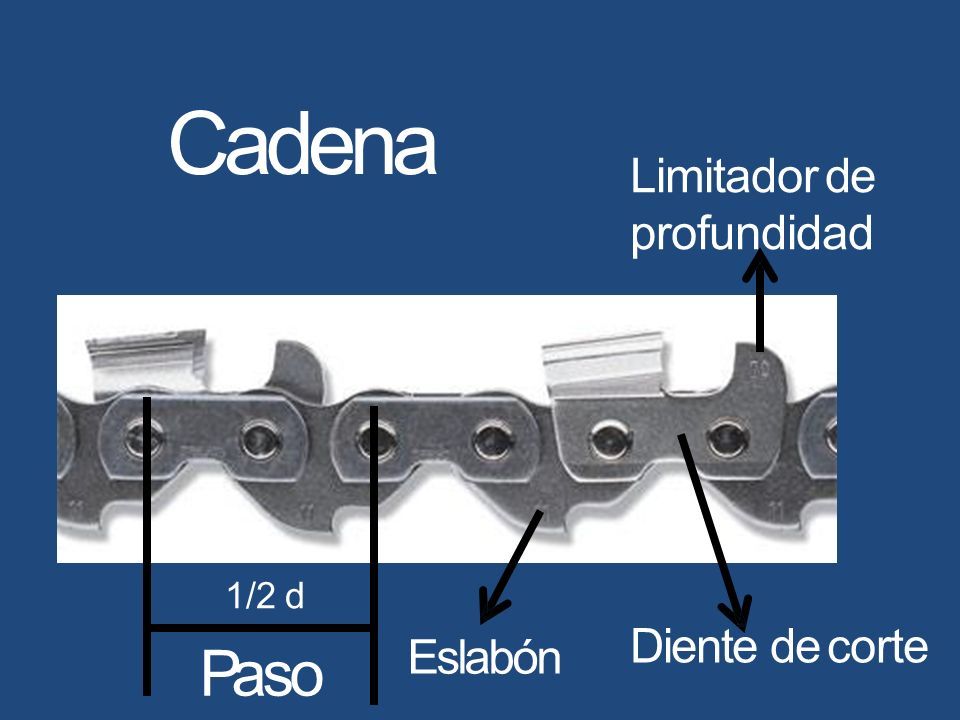

85 Cadena Paso Limitador de profundidad Eslabón Diente de corte 1/2 d

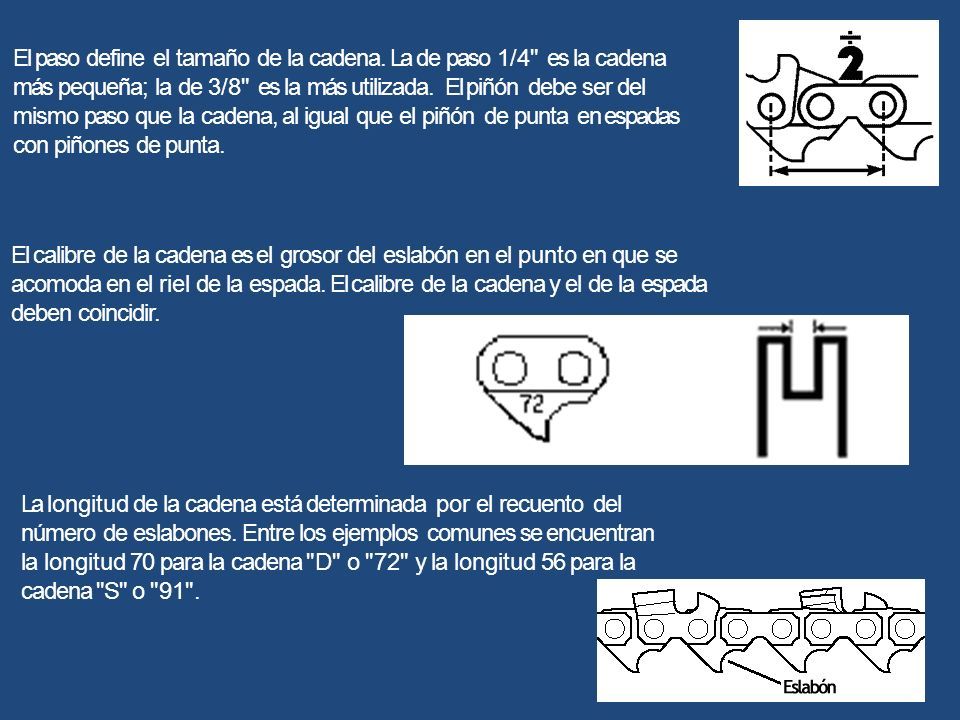

86 El calibre de la cadena es el grosor del eslabón en el punto en que se acomoda en el riel de la espada. El calibre de la cadena y el de la espada deben coincidir. El paso define el tamaño de la cadena. La de paso 1/4" es la cadena más pequeña; la de 3/8" es la más utilizada. El piñón debe ser del mismo paso que la cadena, al igual que el piñón de punta en espadas con piñones de punta. La longitud de la cadena está determinada por el recuento del número de eslabones. Entre los ejemplos comunes se encuentran la longitud 70 para la cadena "D" o "72" y la longitud 56 para la cadena "S" o "91".

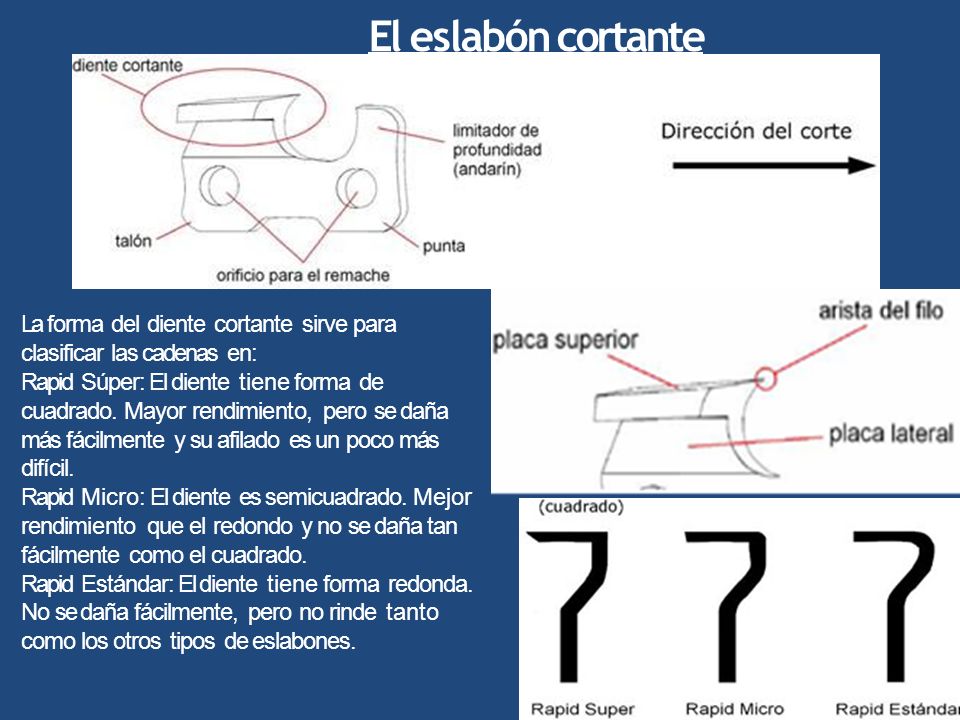

87 El eslabón cortante La forma del diente cortante sirve para clasificar las cadenas en: Rapid Súper: El diente tiene forma de cuadrado. Mayor rendimiento, pero se daña más fácilmente y su afilado es un poco más difícil. Rapid Micro: El diente es semicuadrado. Mejor rendimiento que el redondo y no se daña tan fácilmente como el cuadrado. Rapid Estándar: El diente tiene forma redonda. No se daña fácilmente, pero no rinde tanto como los otros tipos de eslabones.

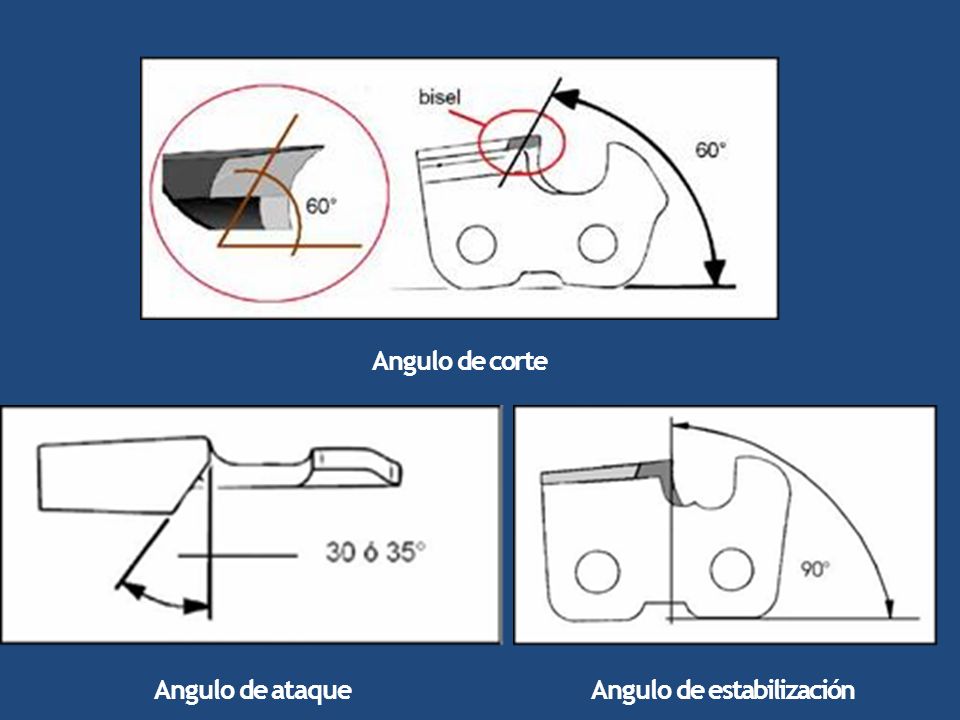

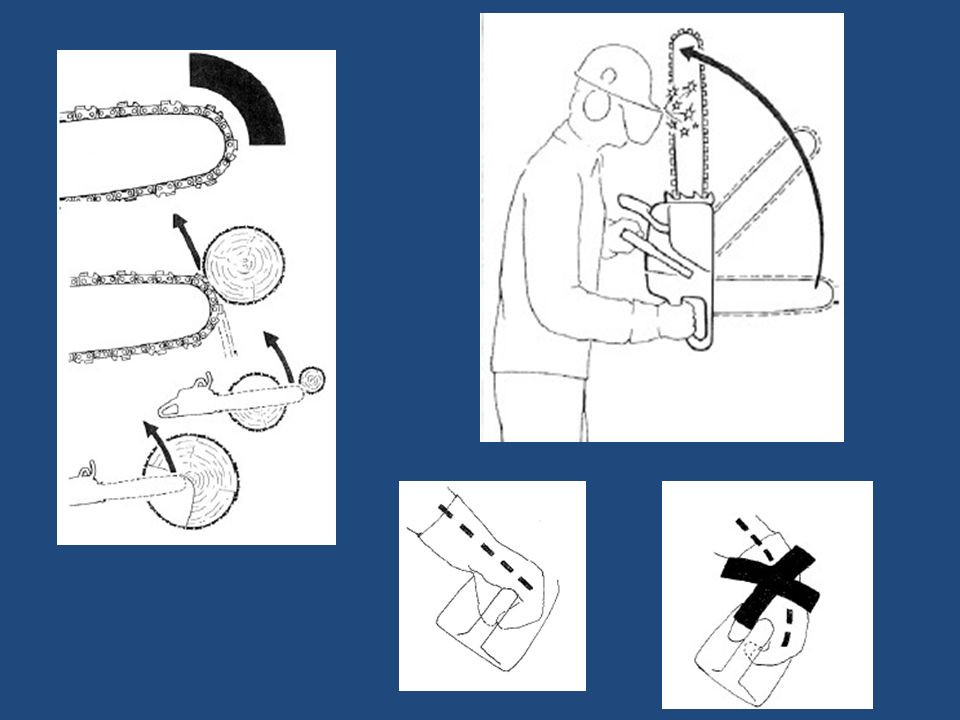

88 Angulo de estabilizaciónAngulo de ataque Angulo de corte
