1 urvas de transición 06 CAMINOS I

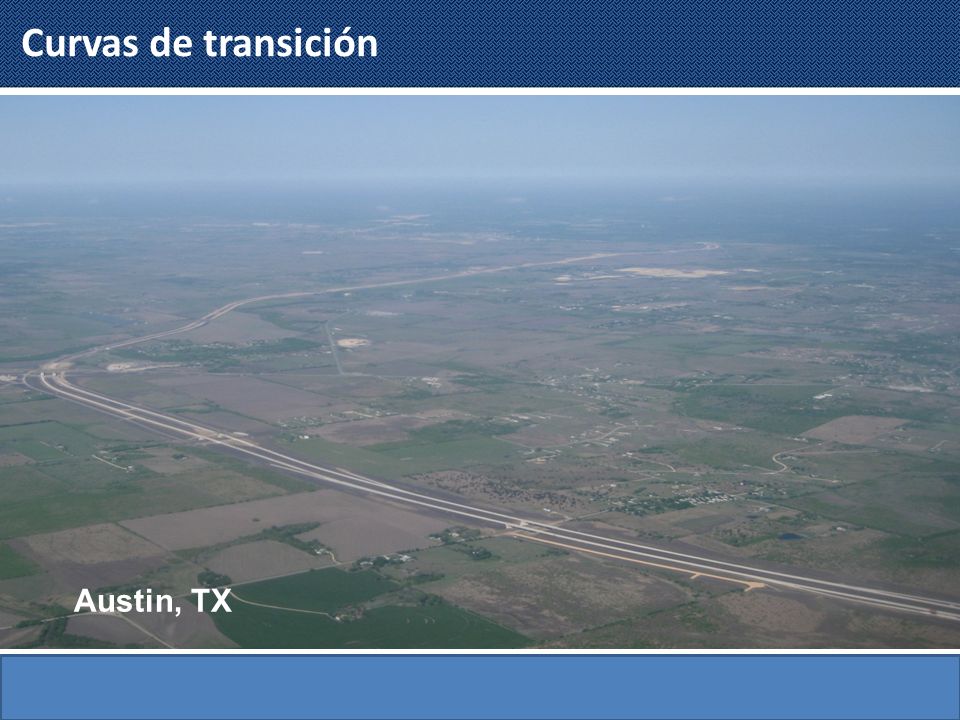

2 Austin, TX Curvas de transición

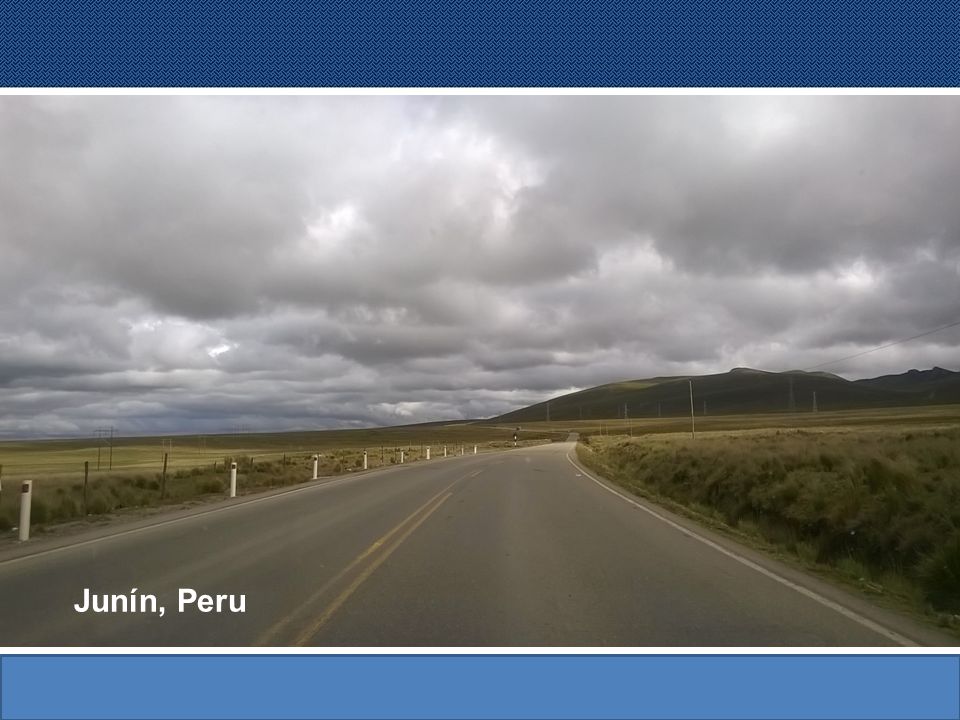

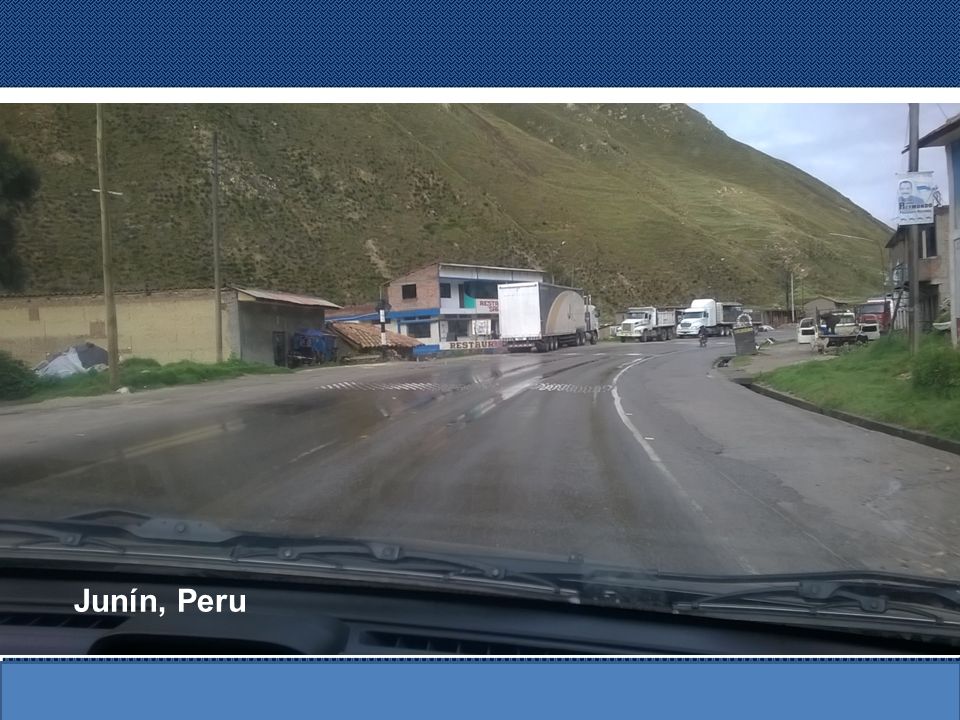

3 Junín, Peru

4

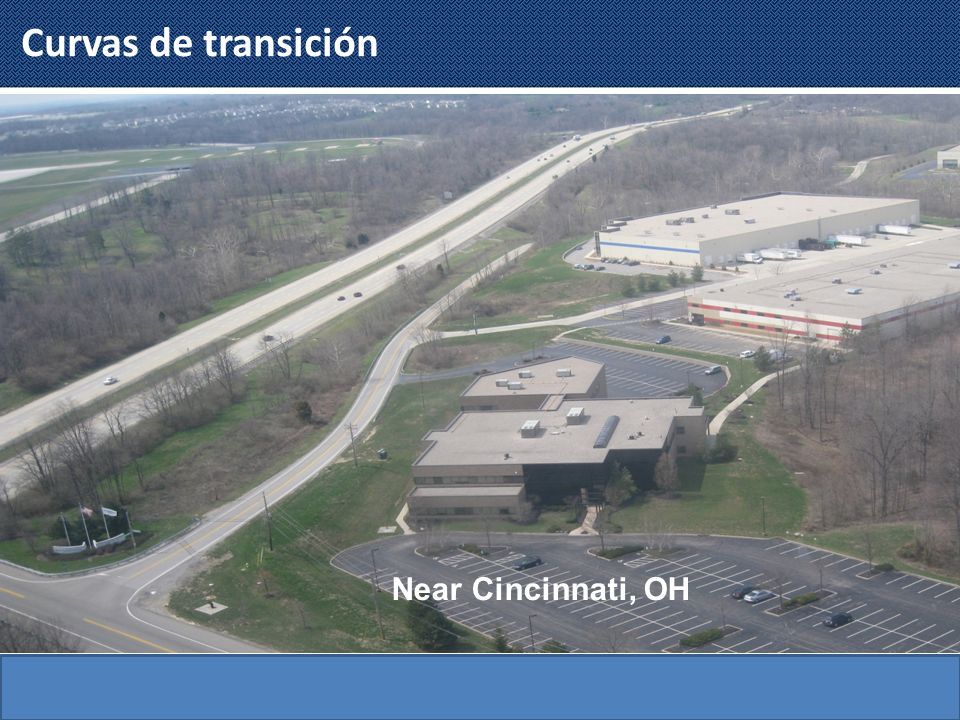

5 Near Cincinnati, OH Curvas de transición

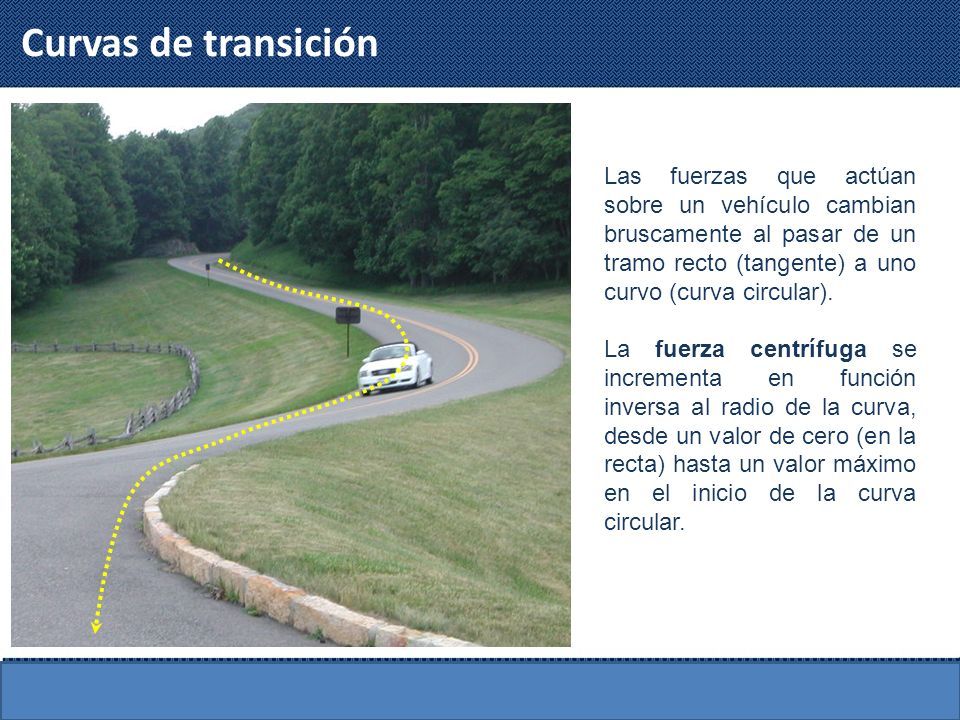

6 Las fuerzas que actúan sobre un vehículo cambian bruscamente al pasar de un tramo recto (tangente) a uno curvo (curva circular). La fuerza centrífuga se incrementa en función inversa al radio de la curva, desde un valor de cero (en la recta) hasta un valor máximo en el inicio de la curva circular. Curvas de transición

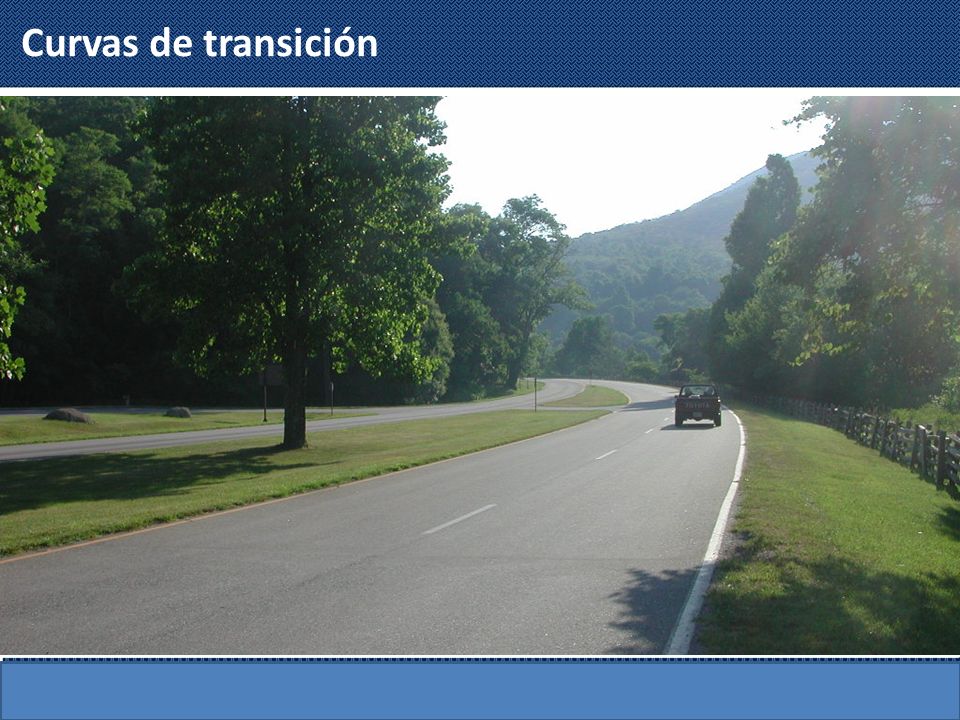

7

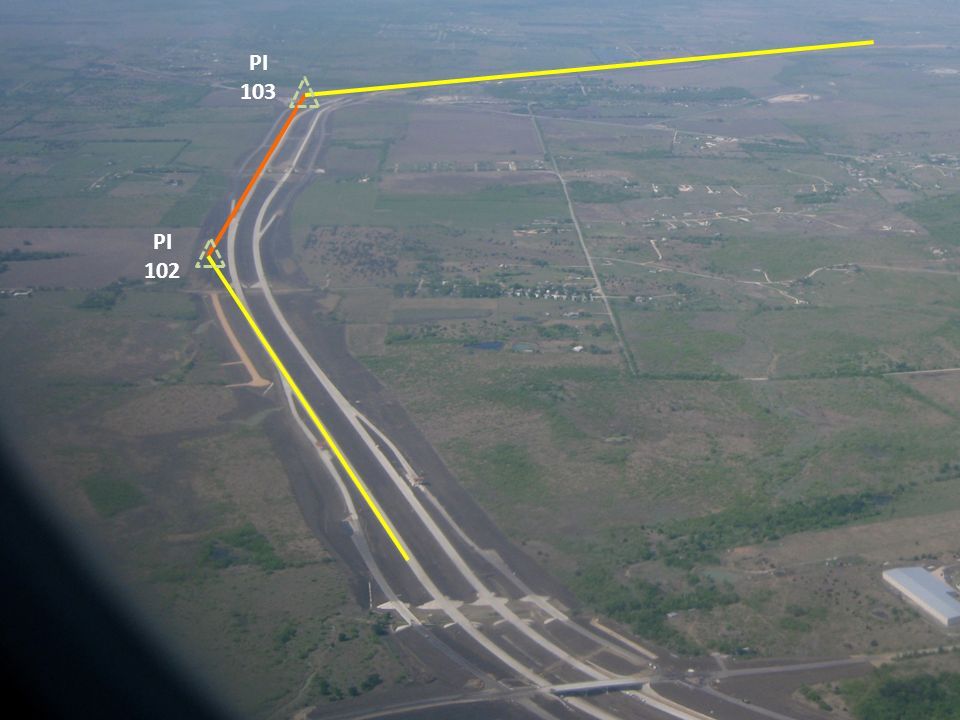

8 PI 102 PI 103

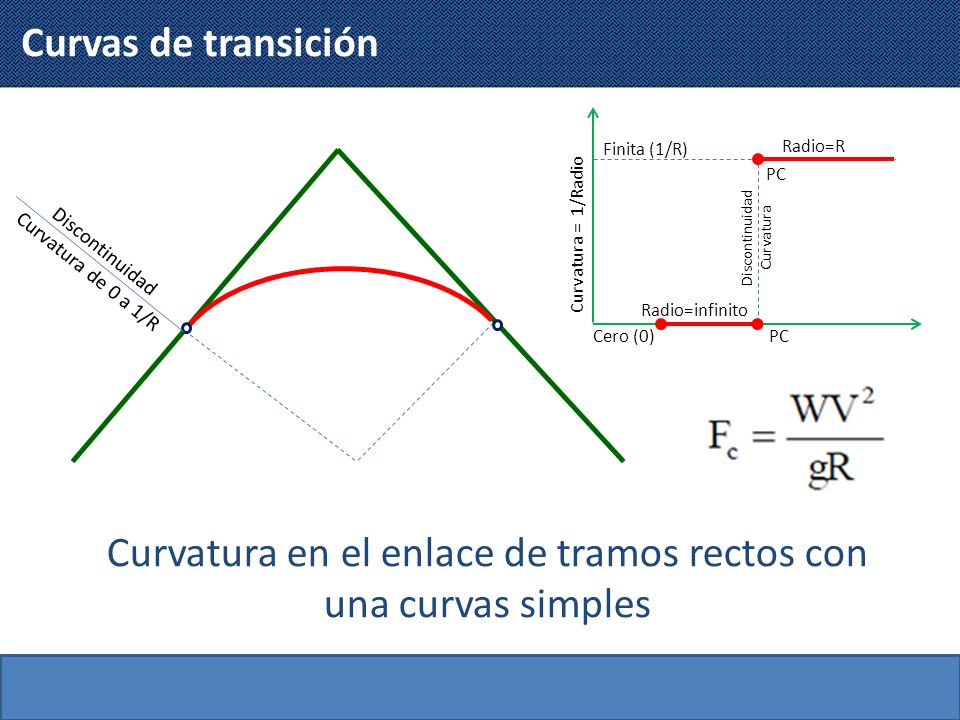

9 Discontinuidad Curvatura de 0 a 1/R Curvatura = 1/Radio Radio=infinito Radio=R PC Cero (0) Finita (1/R) Discontinuidad Curvatura Curvatura en el enlace de tramos rectos con una curvas simples Curvas de transición

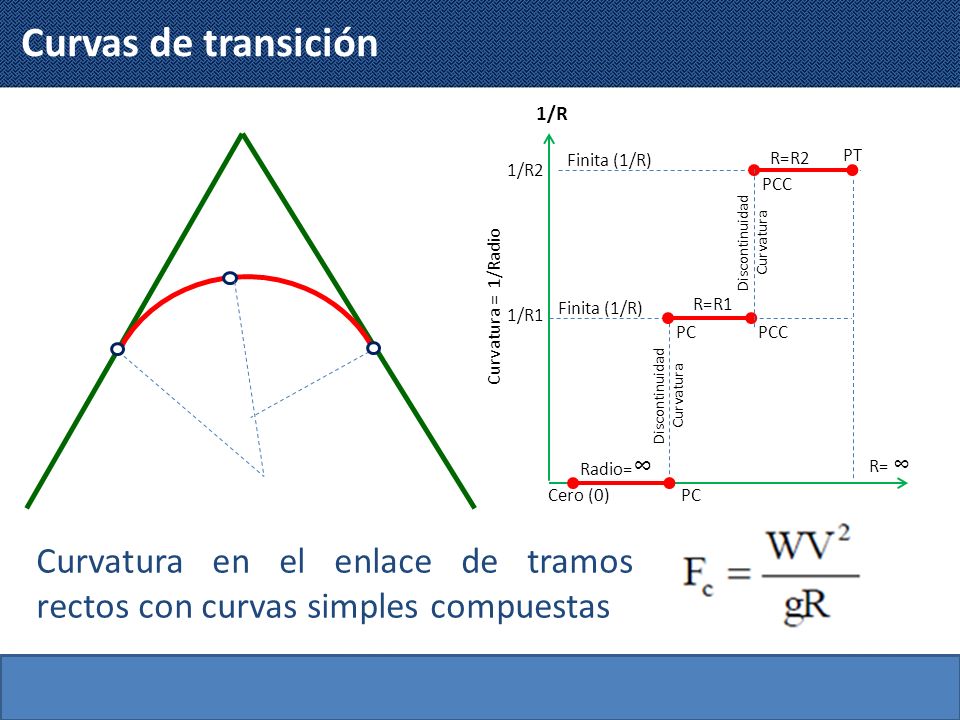

10 Curvatura = 1/Radio Radio= ∞ R=R1 PC PCC PCCero (0) Finita (1/R) Discontinuidad Curvatura R=R2 Finita (1/R) Discontinuidad Curvatura 1/R1 1/R2 1/R PT R= ∞ PCC Curvatura en el enlace de tramos rectos con curvas simples compuestas Curvas de transición

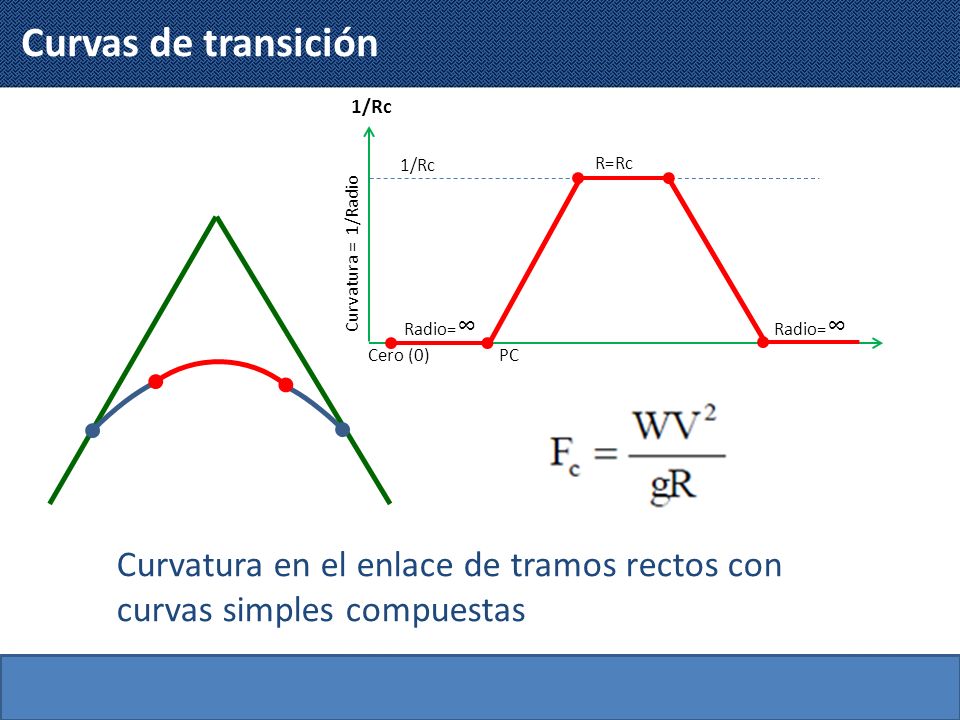

11 Curvatura en el enlace de tramos rectos con curvas simples compuestas Curvatura = 1/Radio R=Rc PCCero (0) Radio= ∞ 1/Rc Curvas de transición

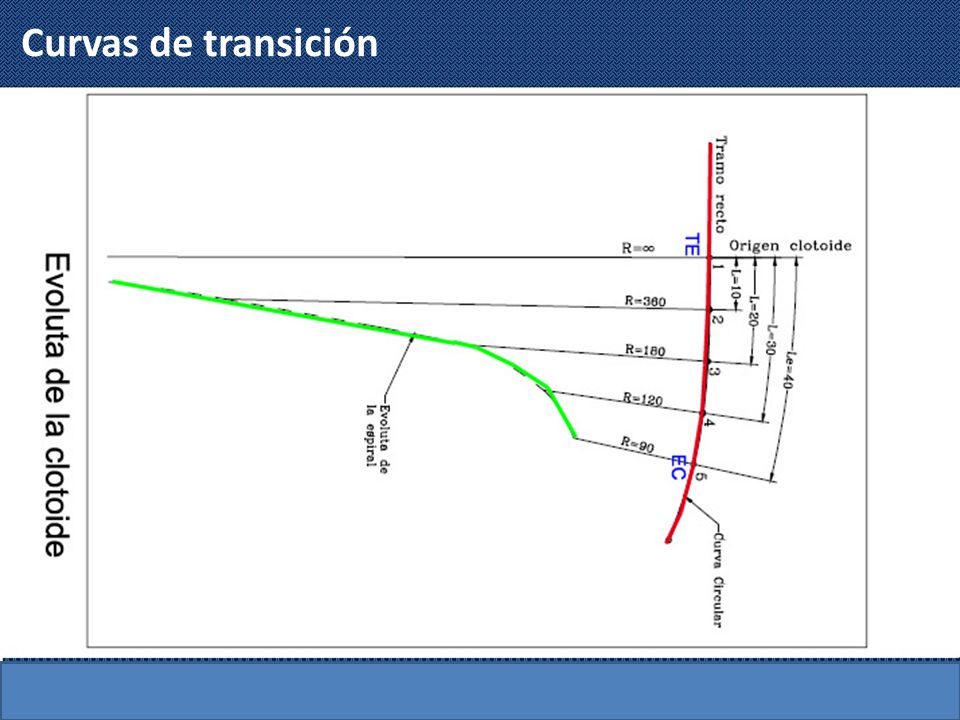

12

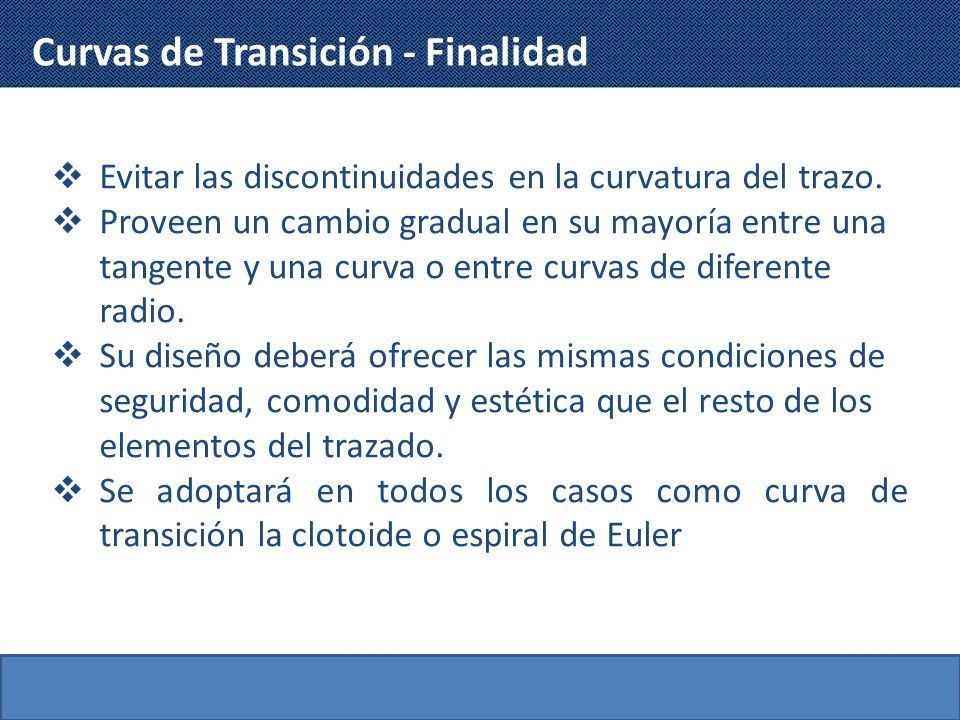

13  Evitar las discontinuidades en la curvatura del trazo.  Proveen un cambio gradual en su mayoría entre una tangente y una curva o entre curvas de diferente radio.  Su diseño deberá ofrecer las mismas condiciones de seguridad, comodidad y estética que el resto de los elementos del trazado.  Se adoptará en todos los casos como curva de transición la clotoide o espiral de Euler Curvas de Transición - Finalidad

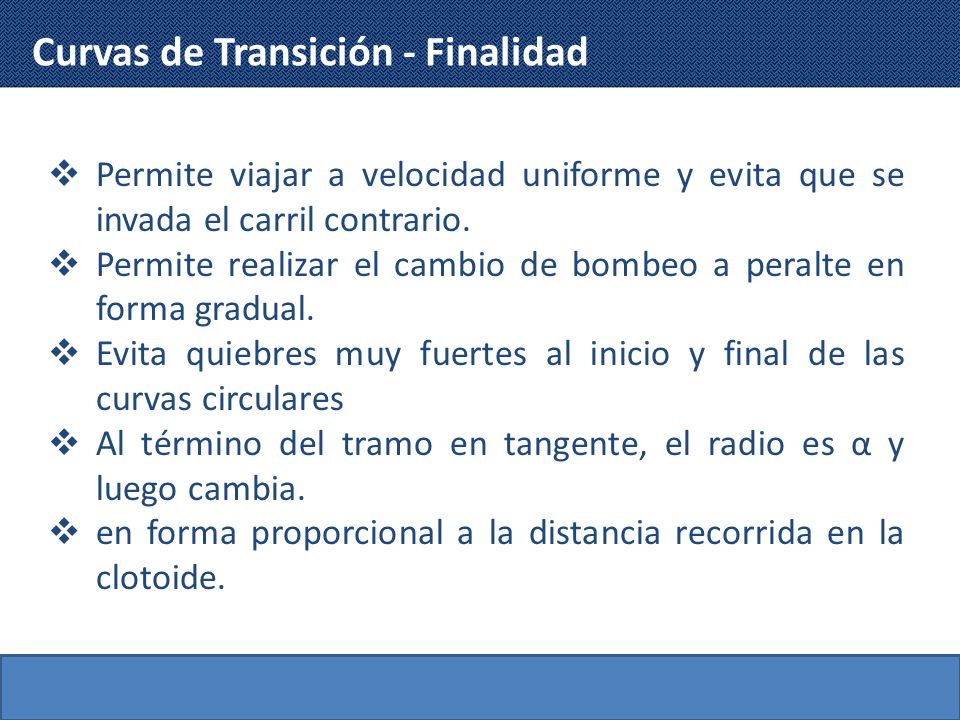

14  Permite viajar a velocidad uniforme y evita que se invada el carril contrario.  Permite realizar el cambio de bombeo a peralte en forma gradual.  Evita quiebres muy fuertes al inicio y final de las curvas circulares  Al término del tramo en tangente, el radio es α y luego cambia.  en forma proporcional a la distancia recorrida en la clotoide. Curvas de Transición - Finalidad

15 Curvas de transición

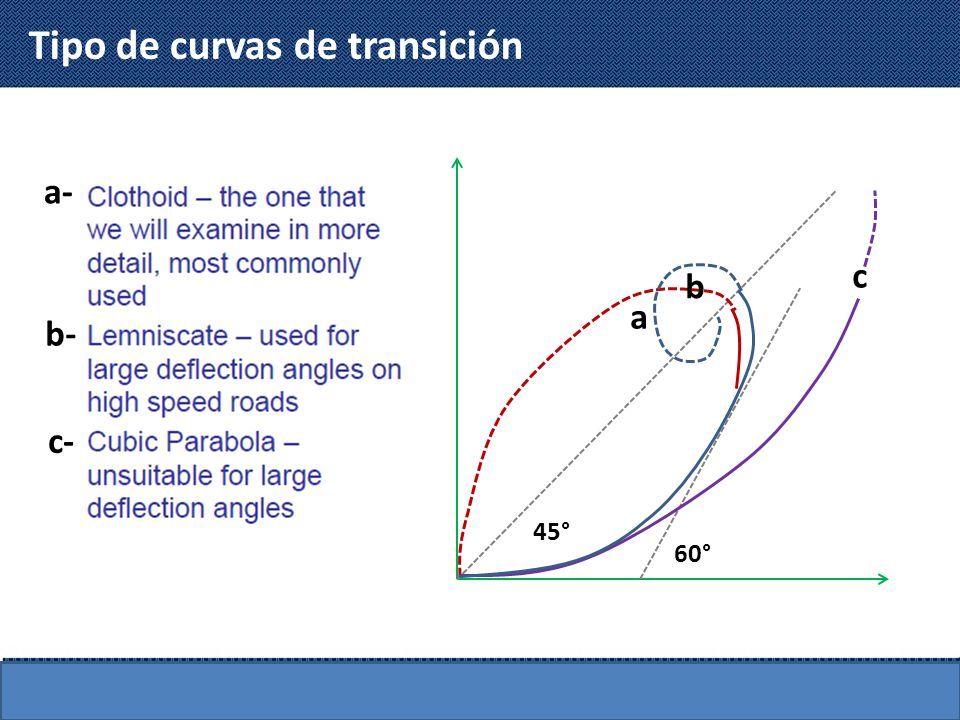

16 Tipo de curvas de transición c a b 45° 60° a- b- c-

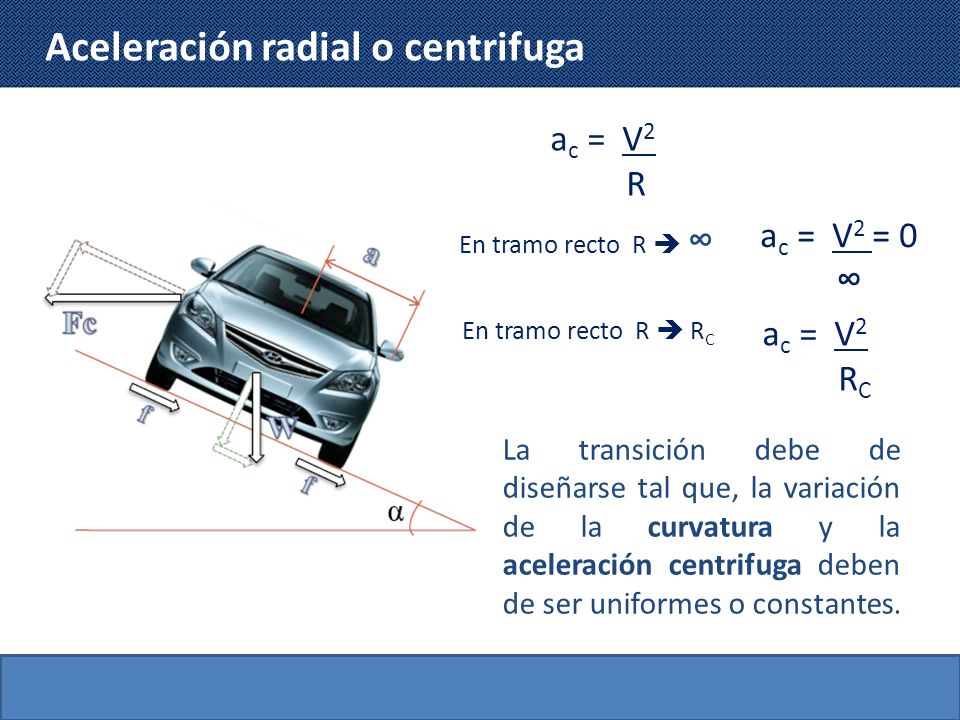

17 a c = V 2 R Aceleración radial o centrifuga En tramo recto R  ∞ a c = V 2 = 0 ∞ En tramo recto R  R C a c = V 2 R C La transición debe de diseñarse tal que, la variación de la curvatura y la aceleración centrifuga deben de ser uniformes o constantes.

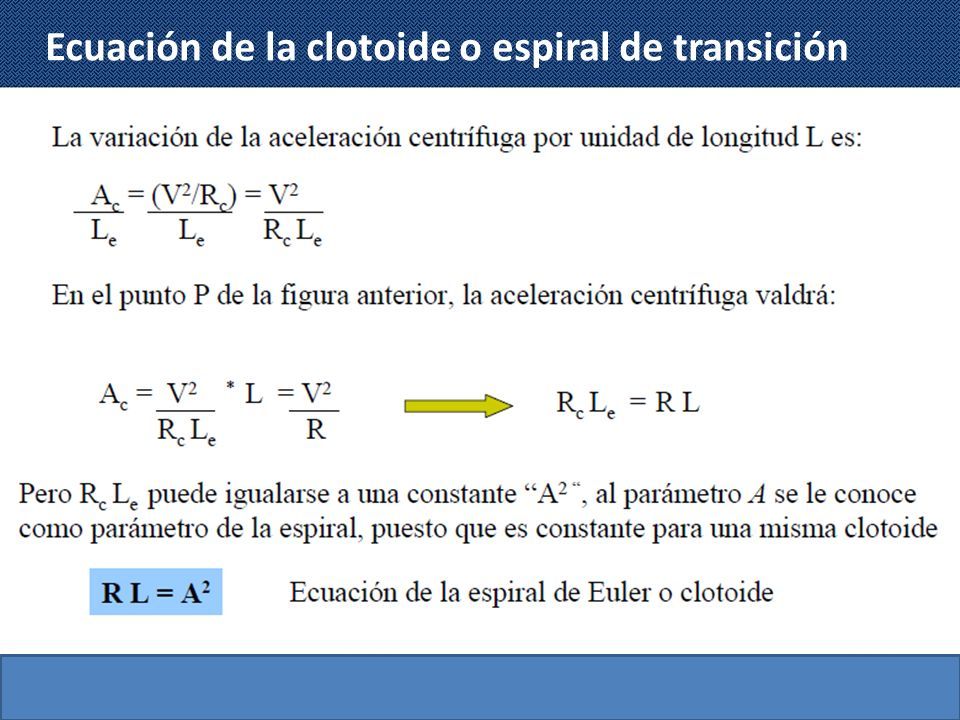

18 Ecuación de la clotoide o espiral de transición

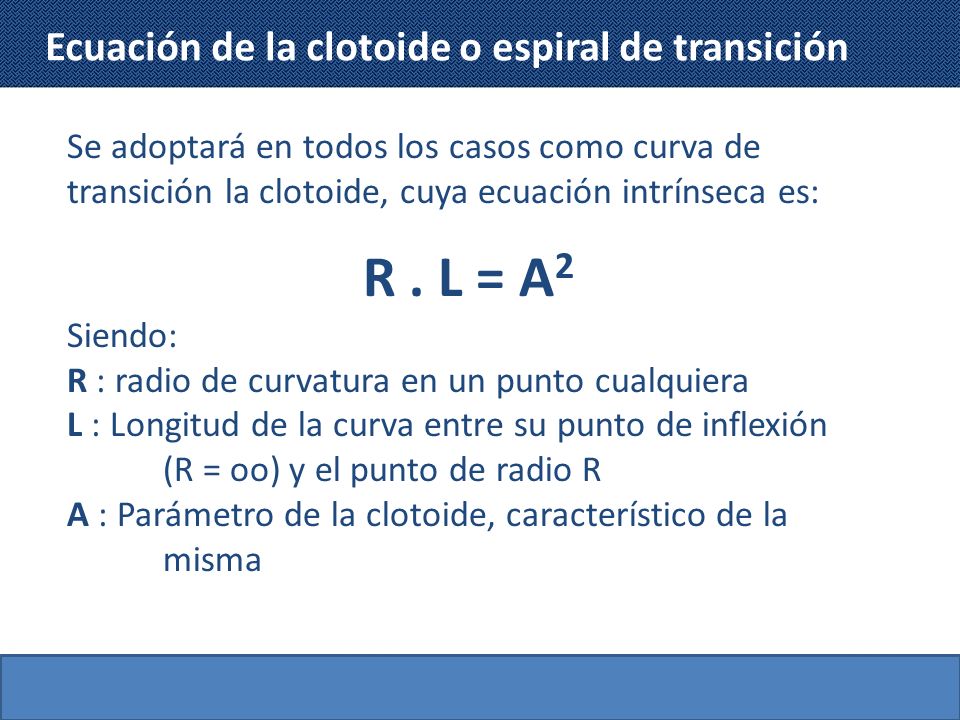

19 Se adoptará en todos los casos como curva de transición la clotoide, cuya ecuación intrínseca es: R. L = A 2 Siendo: R : radio de curvatura en un punto cualquiera L : Longitud de la curva entre su punto de inflexión (R = oo) y el punto de radio R A : Parámetro de la clotoide, característico de la misma Ecuación de la clotoide o espiral de transición

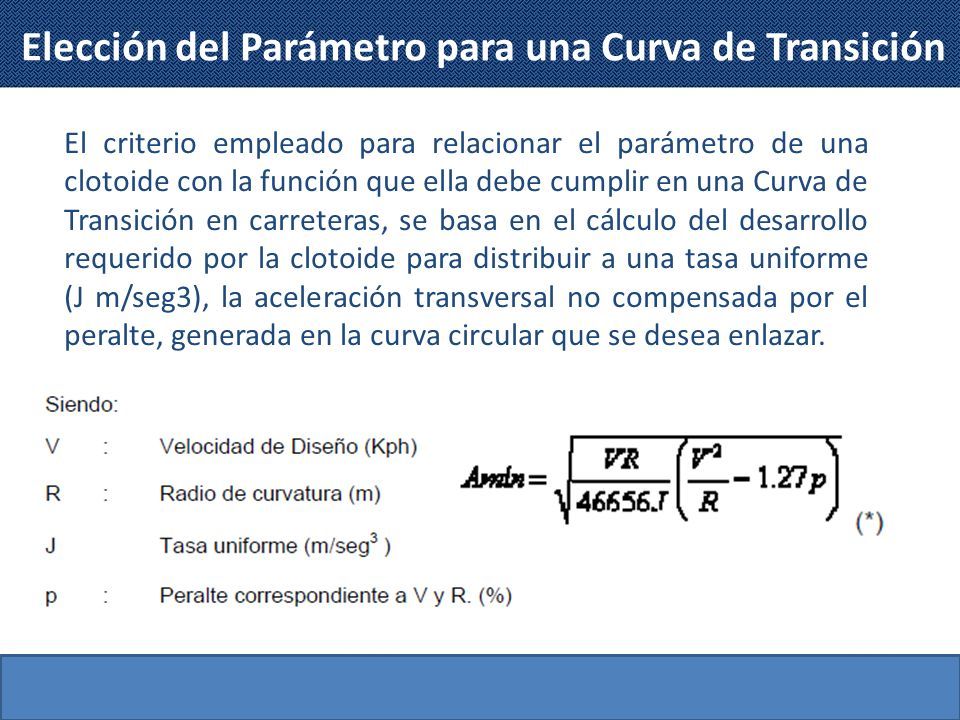

20 Elección del Parámetro para una Curva de Transición El criterio empleado para relacionar el parámetro de una clotoide con la función que ella debe cumplir en una Curva de Transición en carreteras, se basa en el cálculo del desarrollo requerido por la clotoide para distribuir a una tasa uniforme (J m/seg3), la aceleración transversal no compensada por el peralte, generada en la curva circular que se desea enlazar.

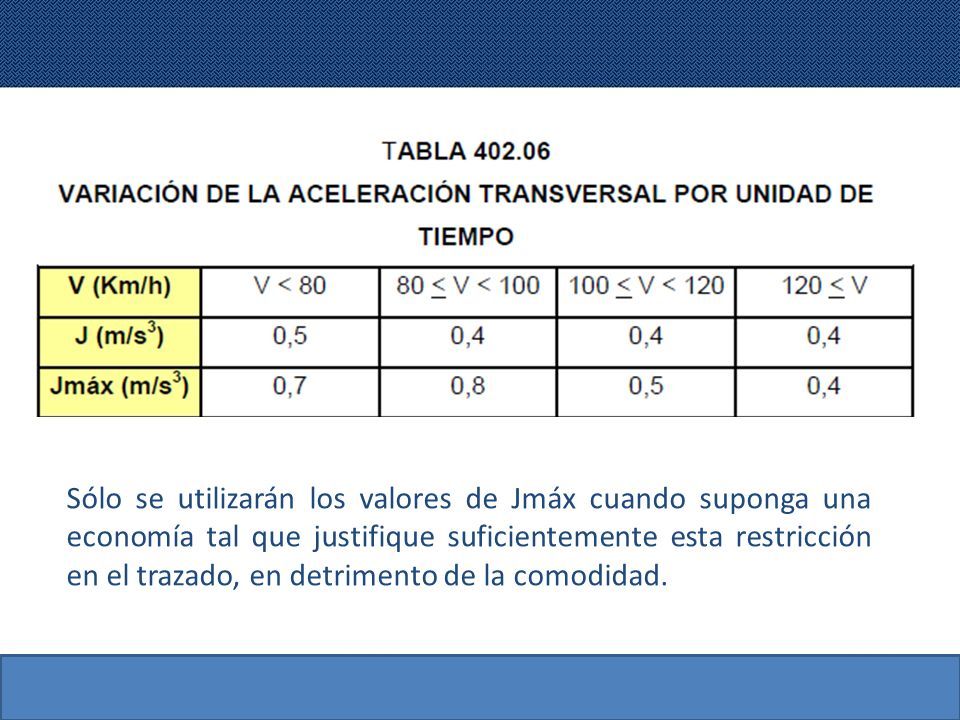

21 Sólo se utilizarán los valores de Jmáx cuando suponga una economía tal que justifique suficientemente esta restricción en el trazado, en detrimento de la comodidad.

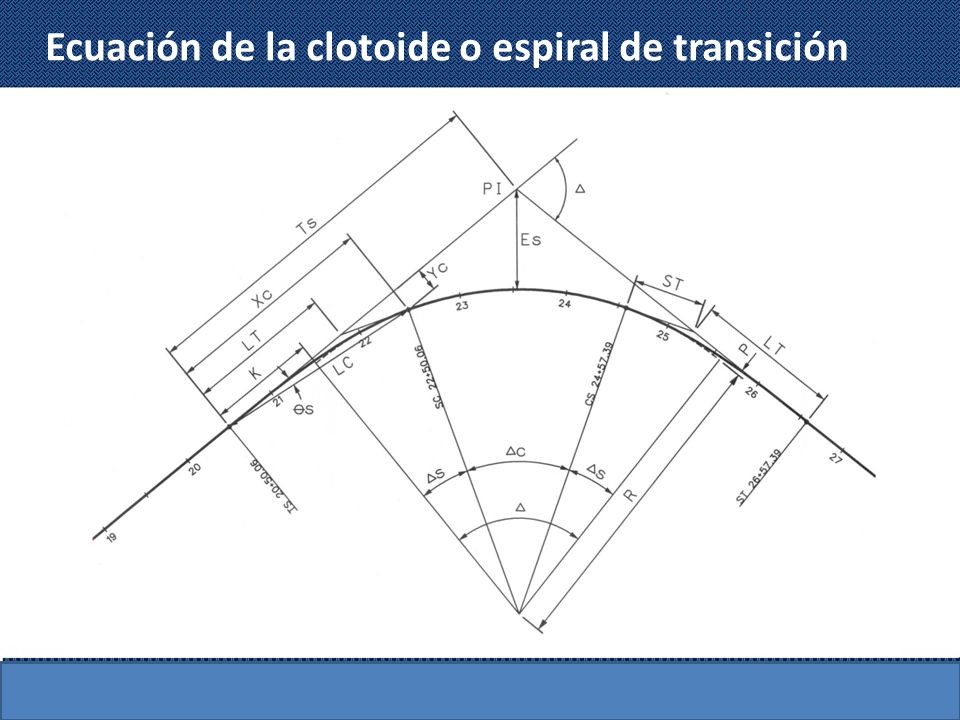

22 Ecuación de la clotoide o espiral de transición

23 PI : Punto de intersección de las tangentes principales PI’: Punto de intersección de las tangentes a la curva circular desplazada PIe : Punto de intersección de la espiral TE: Punto donde termina la tangente de entrada y empieza la espiral de entrada EC : Punto donde termina la espiral y empieza la curva circular CE : Punto donde termina la curva circular y empieza la espiral ET : Punto donde termina la espiral y empieza la tangente de salida. P: Punto cualquiera sobre el arco de espiral δ : Angulo de deflexión entre las tangentes principales β e: Angulo de deflexión de la espiral. Angulo entre la tangente a la espiral en TE y la tangente en el EC β : Angulo de deflexión de un punto P, perteneciente a la espiral α : Deflexión correspondiente al punto P α EC : Deflexión correspondiente al EC Elementos de la curva circular con transiciones iguales

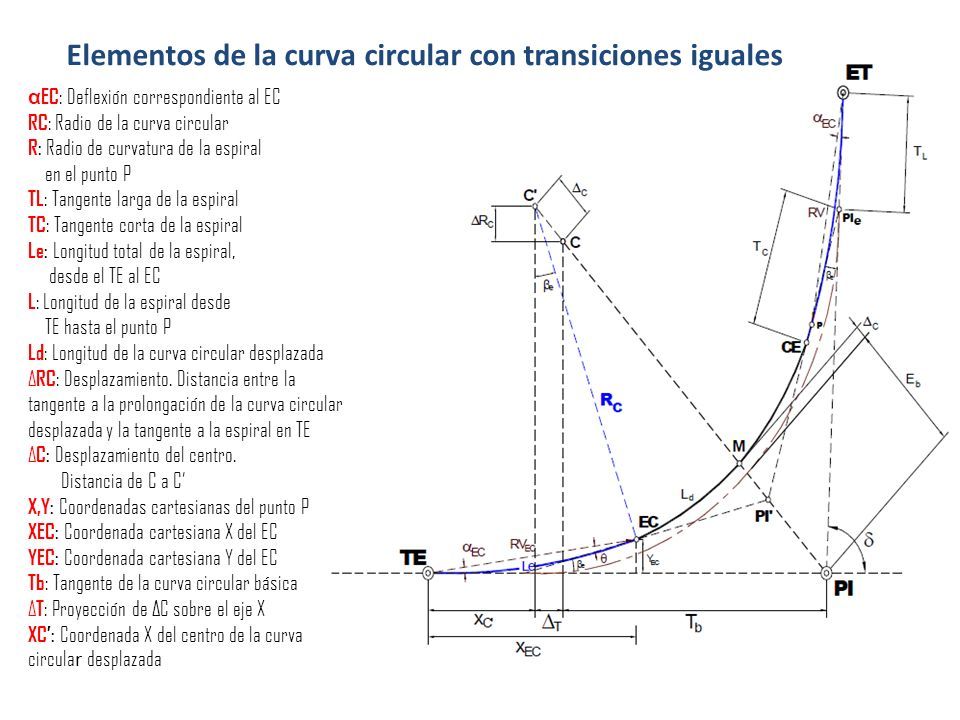

24 α EC : Deflexión correspondiente al EC RC : Radio de la curva circular R: Radio de curvatura de la espiral en el punto P TL : Tangente larga de la espiral TC : Tangente corta de la espiral Le: Longitud total de la espiral, desde el TE al EC L : Longitud de la espiral desde TE hasta el punto P Ld : Longitud de la curva circular desplazada ΔRC : Desplazamiento. Distancia entre la tangente a la prolongación de la curva circular desplazada y la tangente a la espiral en TE ΔC: Desplazamiento del centro. Distancia de C a C’ X,Y: Coordenadas cartesianas del punto P XEC: Coordenada cartesiana X del EC YEC: Coordenada cartesiana Y del EC Tb : Tangente de la curva circular básica ΔT : Proyección de ΔC sobre el eje X XC’: Coordenada X del centro de la curva circula r desplazada Elementos de la curva circular con transiciones iguales

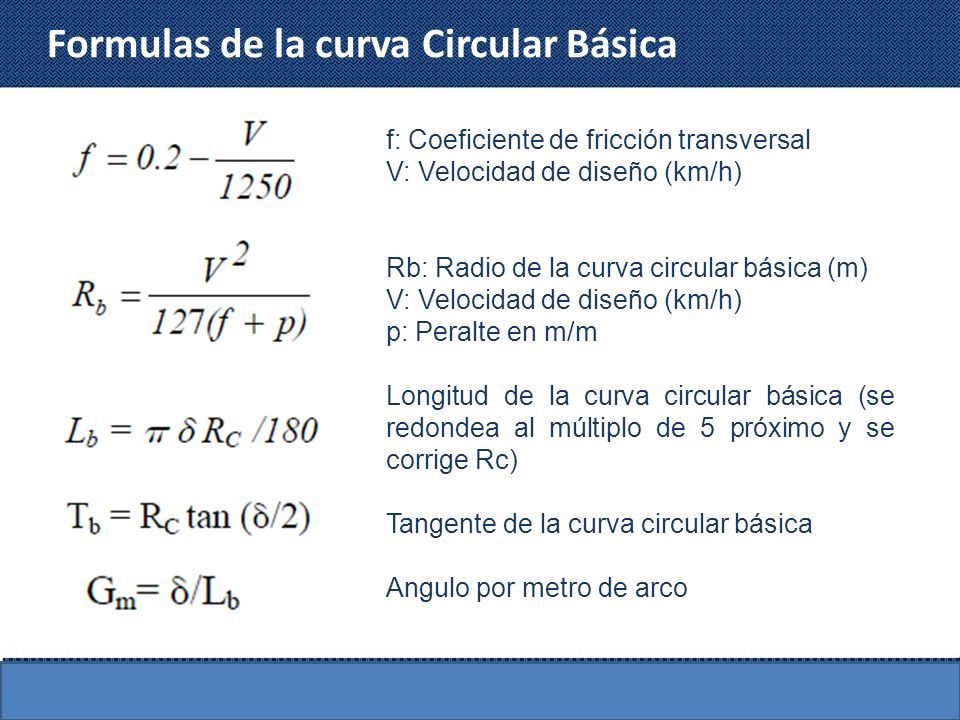

25 Formulas de la curva Circular Básica f: Coeficiente de fricción transversal V: Velocidad de diseño (km/h) Rb: Radio de la curva circular básica (m) V: Velocidad de diseño (km/h) p: Peralte en m/m Longitud de la curva circular básica (se redondea al múltiplo de 5 próximo y se corrige Rc) Tangente de la curva circular básica Angulo por metro de arco

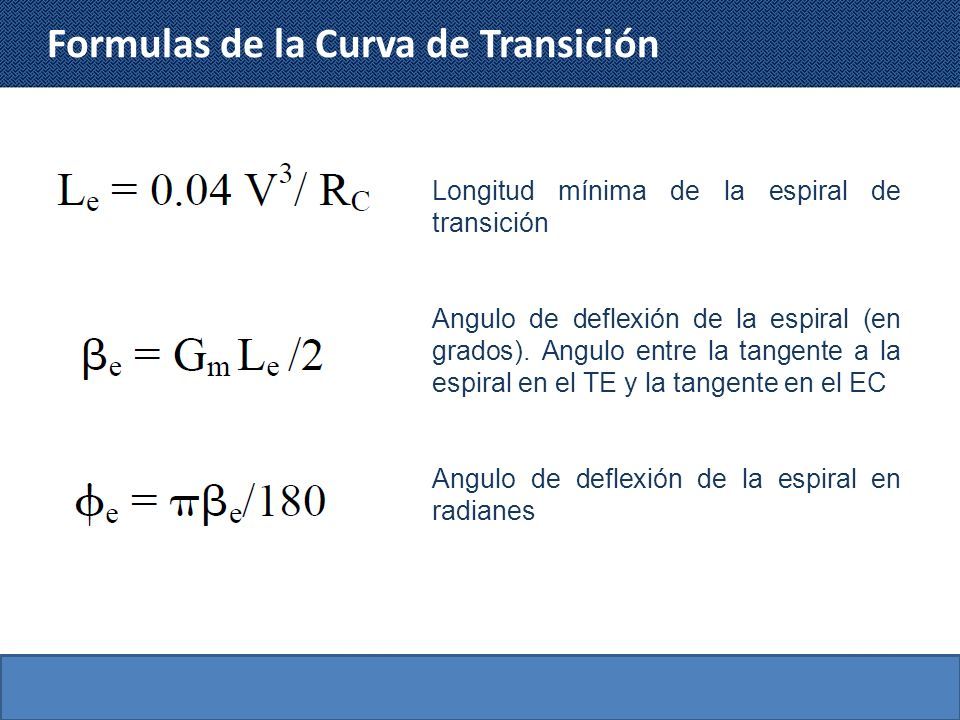

26 Formulas de la Curva de Transición Longitud mínima de la espiral de transición Angulo de deflexión de la espiral (en grados). Angulo entre la tangente a la espiral en el TE y la tangente en el EC Angulo de deflexión de la espiral en radianes

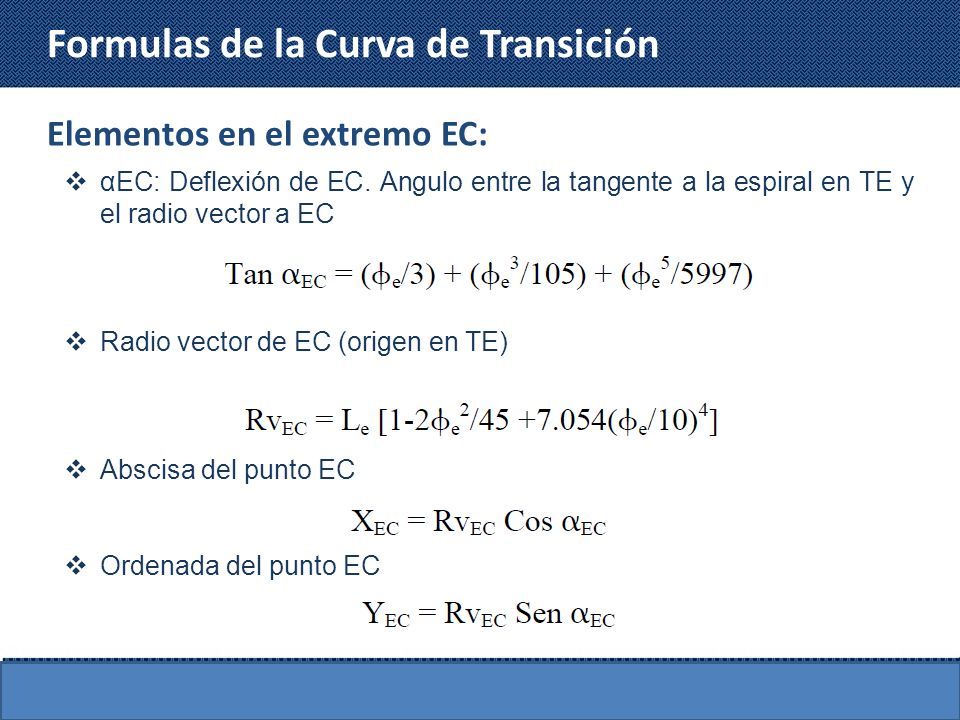

27 Formulas de la Curva de Transición  αEC: Deflexión de EC. Angulo entre la tangente a la espiral en TE y el radio vector a EC  Radio vector de EC (origen en TE)  Abscisa del punto EC  Ordenada del punto EC Elementos en el extremo EC:

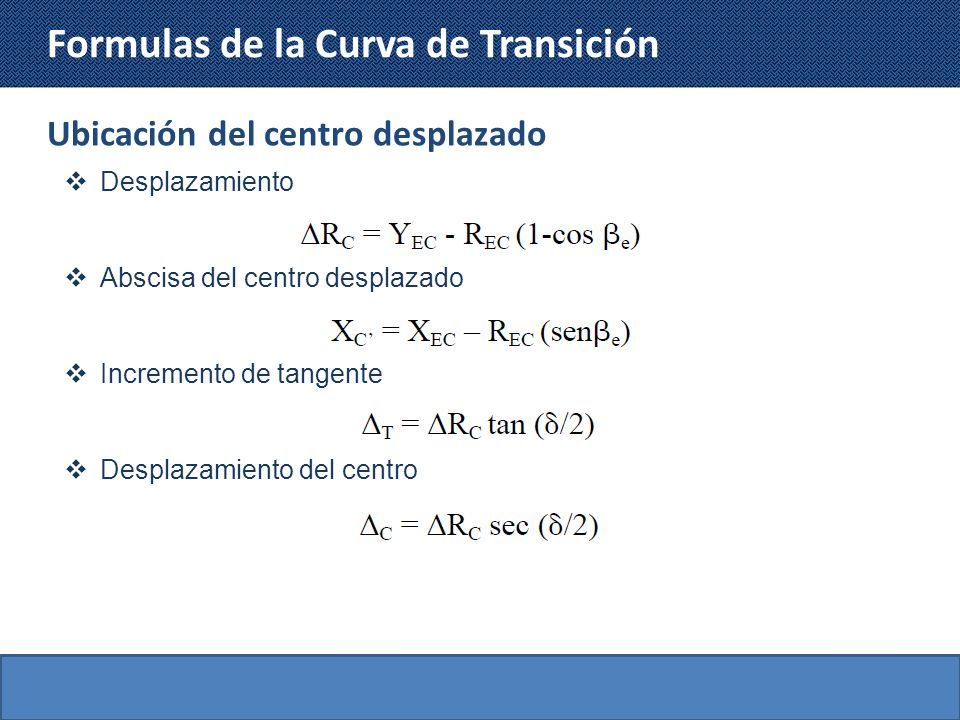

28 Formulas de la Curva de Transición  Desplazamiento  Abscisa del centro desplazado  Incremento de tangente  Desplazamiento del centro Ubicación del centro desplazado

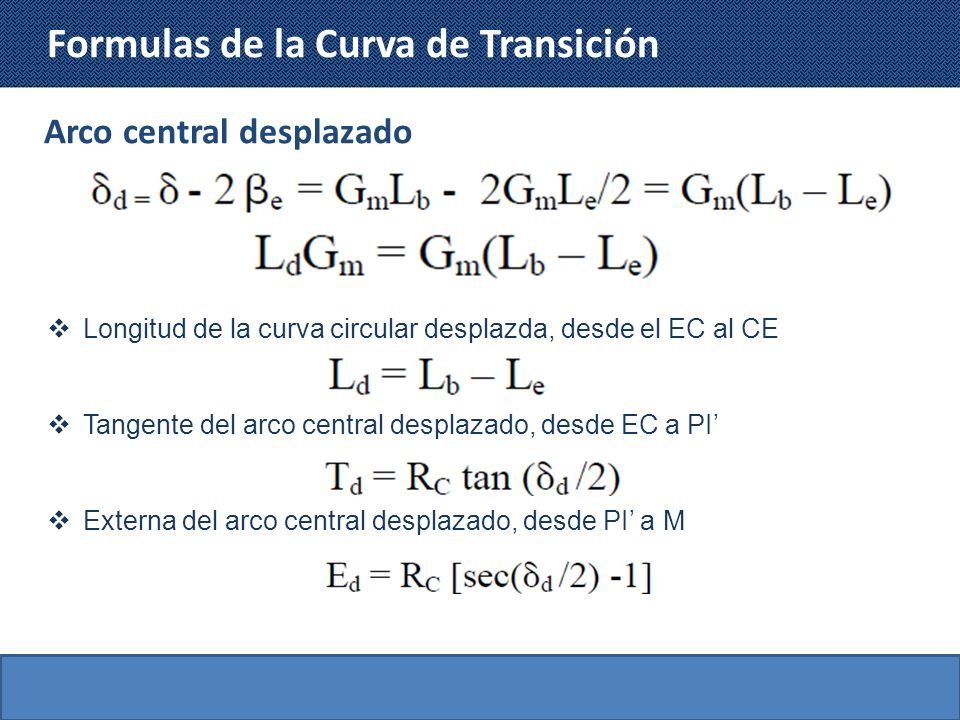

29 Formulas de la Curva de Transición  Longitud de la curva circular desplazda, desde el EC al CE  Tangente del arco central desplazado, desde EC a PI’  Externa del arco central desplazado, desde PI’ a M Arco central desplazado

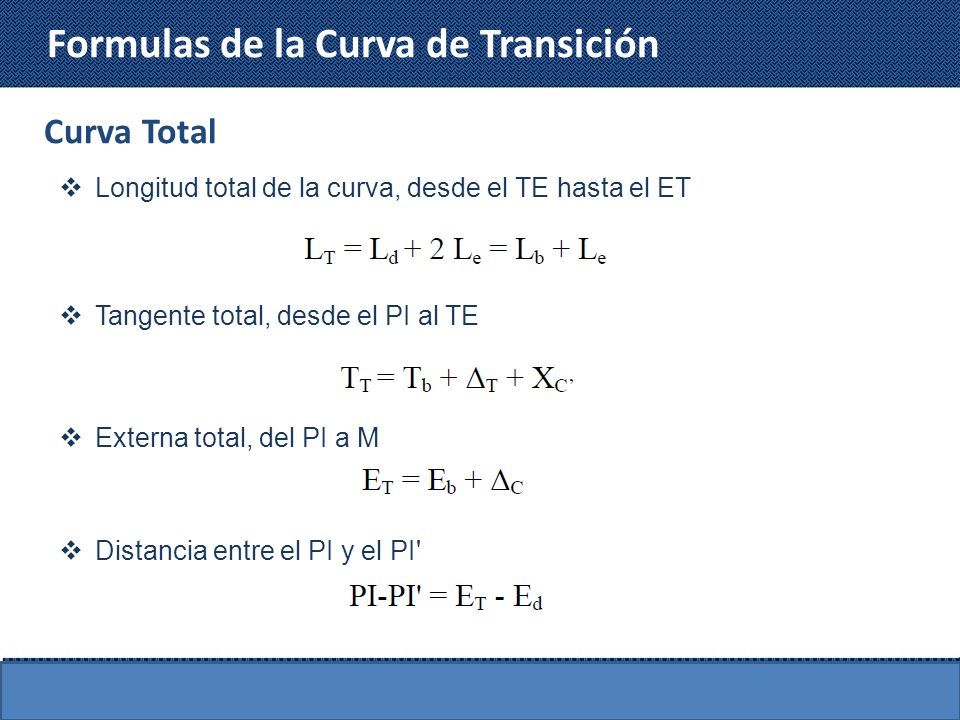

30 Formulas de la Curva de Transición  Longitud total de la curva, desde el TE hasta el ET  Tangente total, desde el PI al TE  Externa total, del PI a M  Distancia entre el PI y el PI' Curva Total

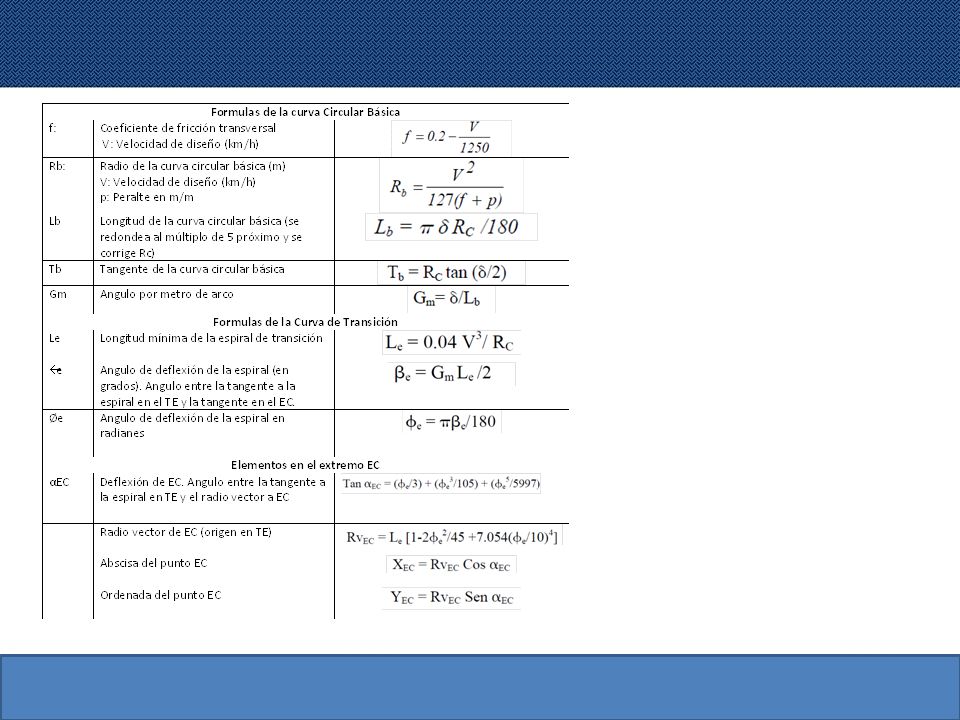

31

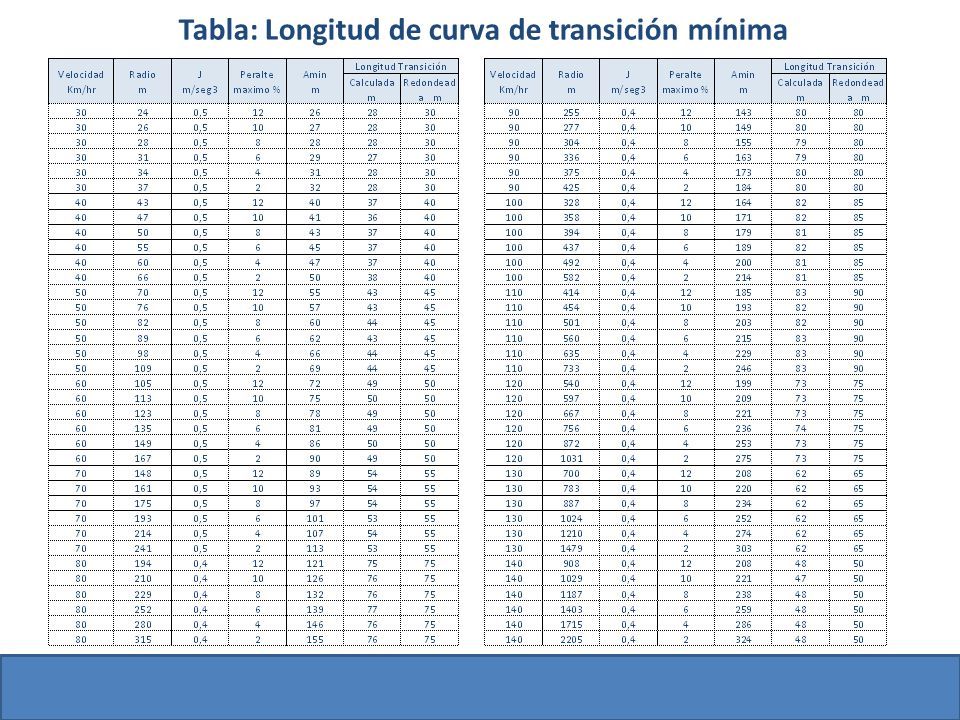

32 Tabla: Longitud de curva de transición mínima

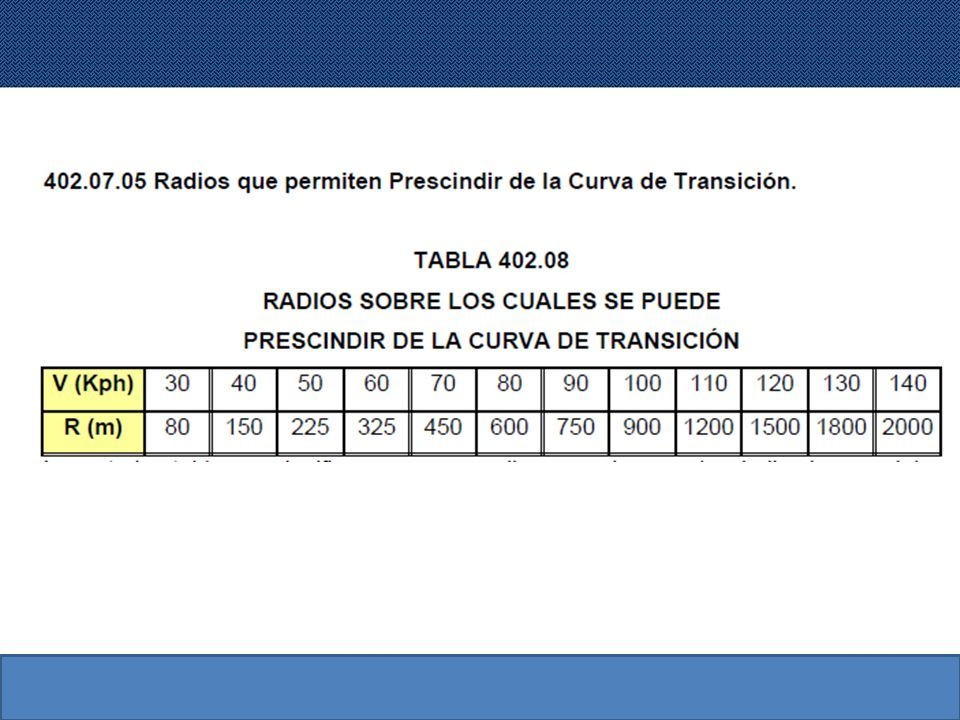

33

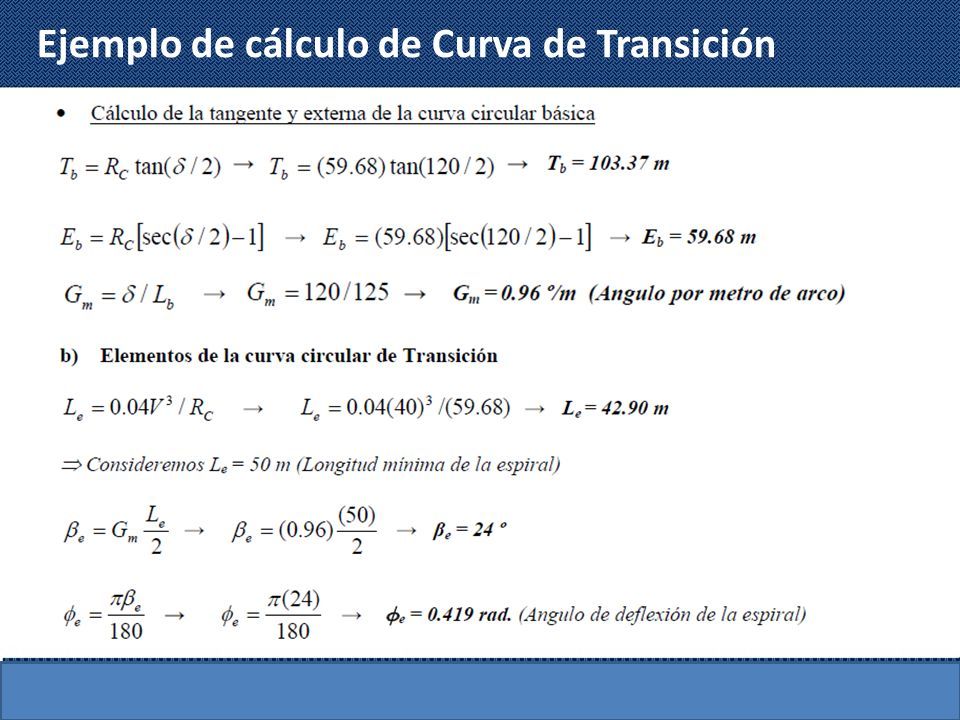

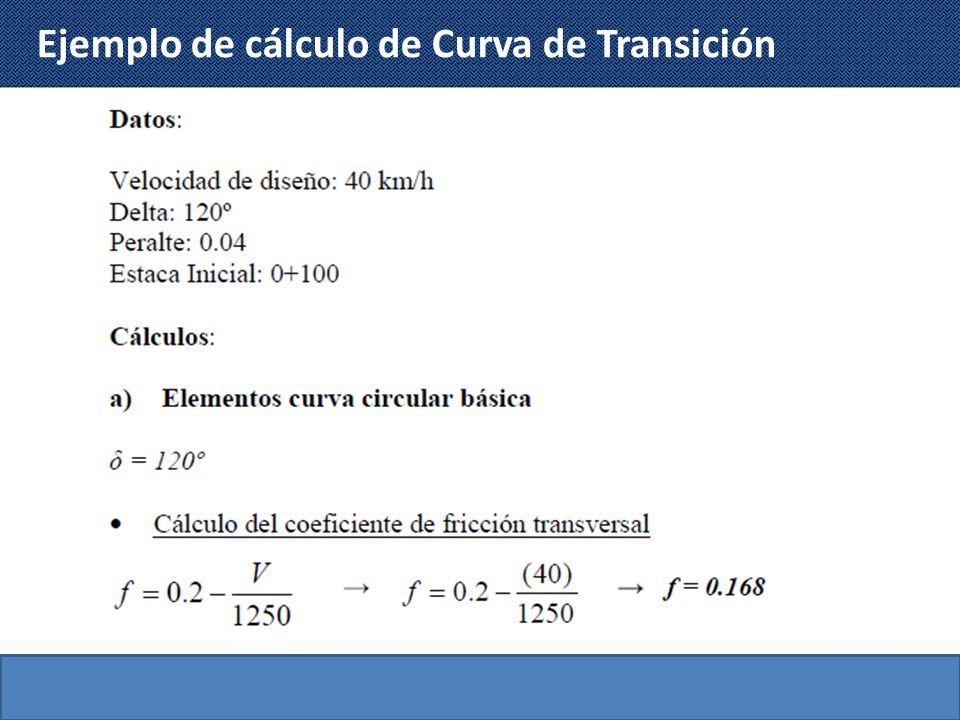

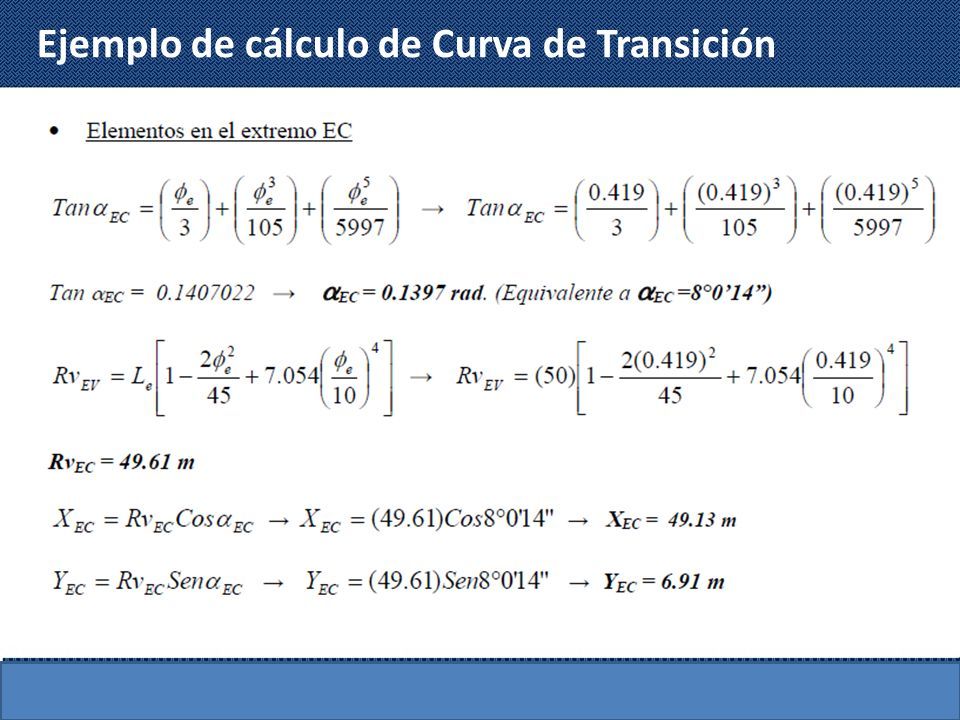

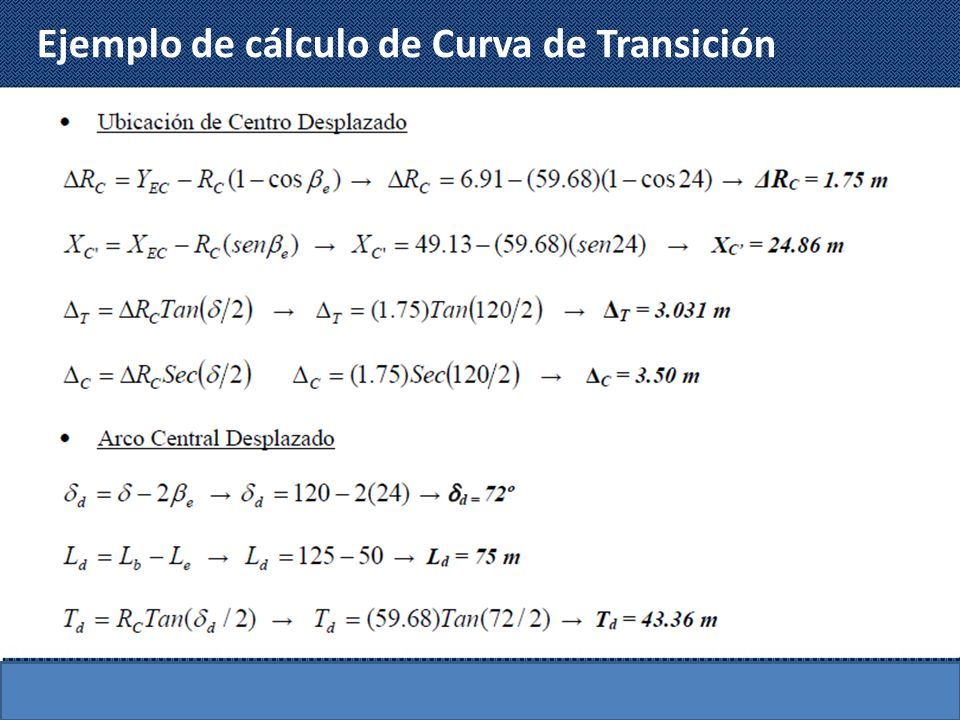

34 Ejemplo de cálculo de Curva de Transición

35

36

37

38

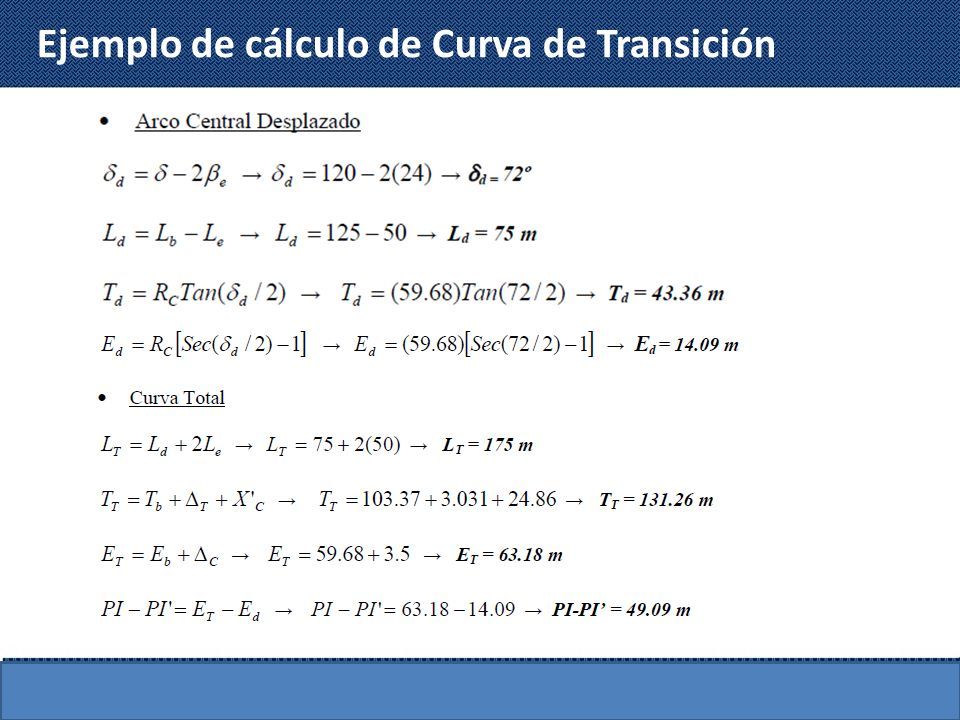

39
