PROGRAMA INTEGRACION CON LA MEDIA TÉCNICO EN DIBUJO ARQUITECTÓNICO.

Presentación del tema: "PROGRAMA INTEGRACION CON LA MEDIA TÉCNICO EN DIBUJO ARQUITECTÓNICO."— Transcripción de la presentación:

1 PROGRAMA INTEGRACION CON LA MEDIA TÉCNICO EN DIBUJO ARQUITECTÓNICO

2

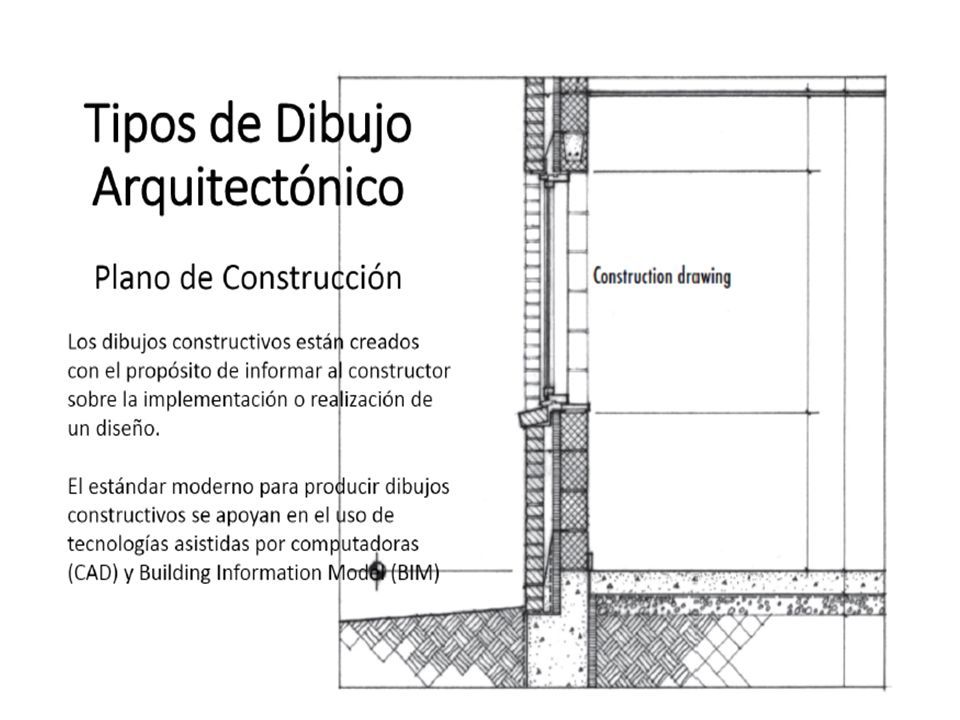

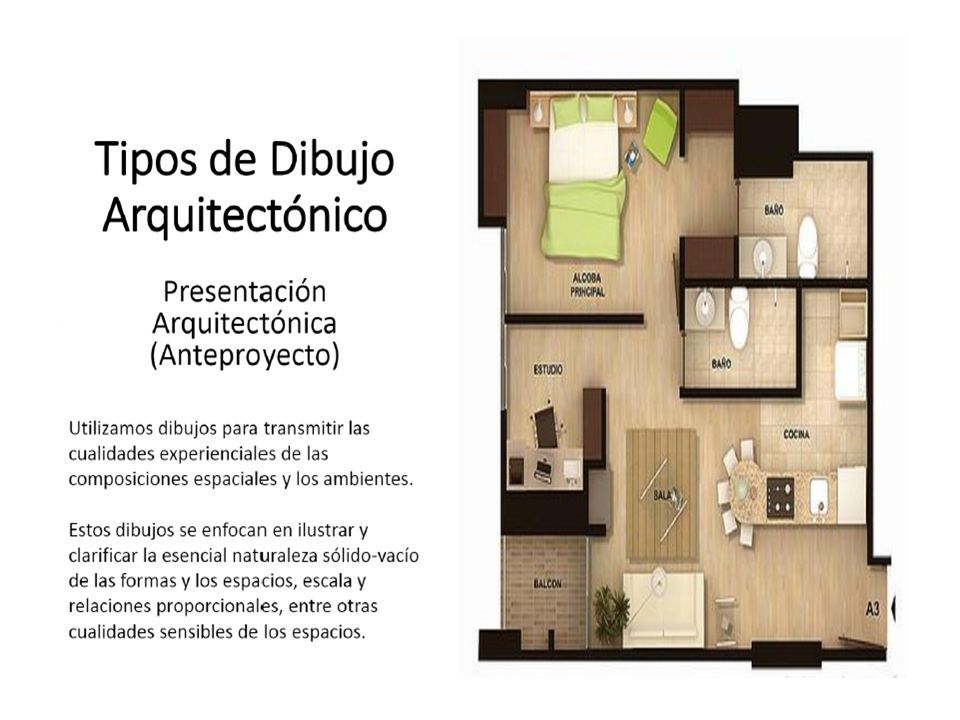

3

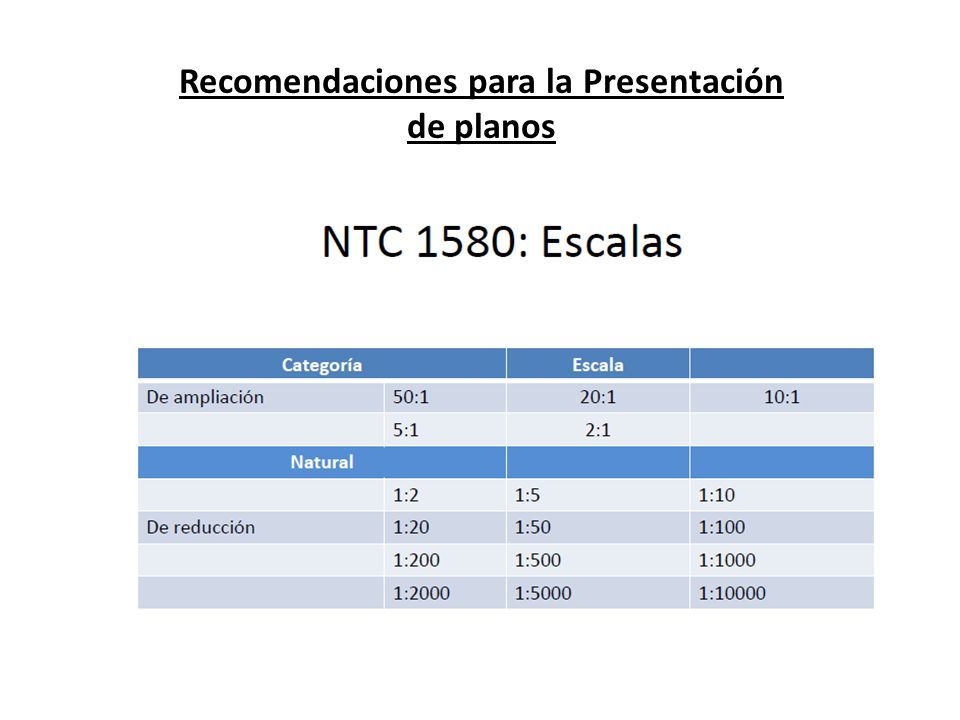

4 Recomendaciones para la Presentación de planos

5

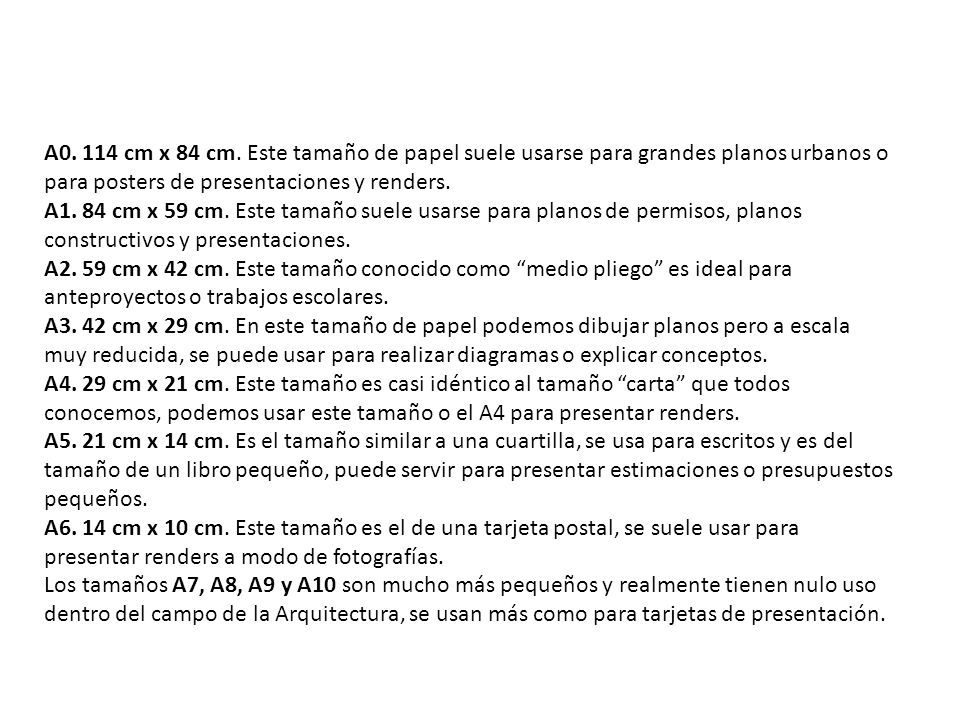

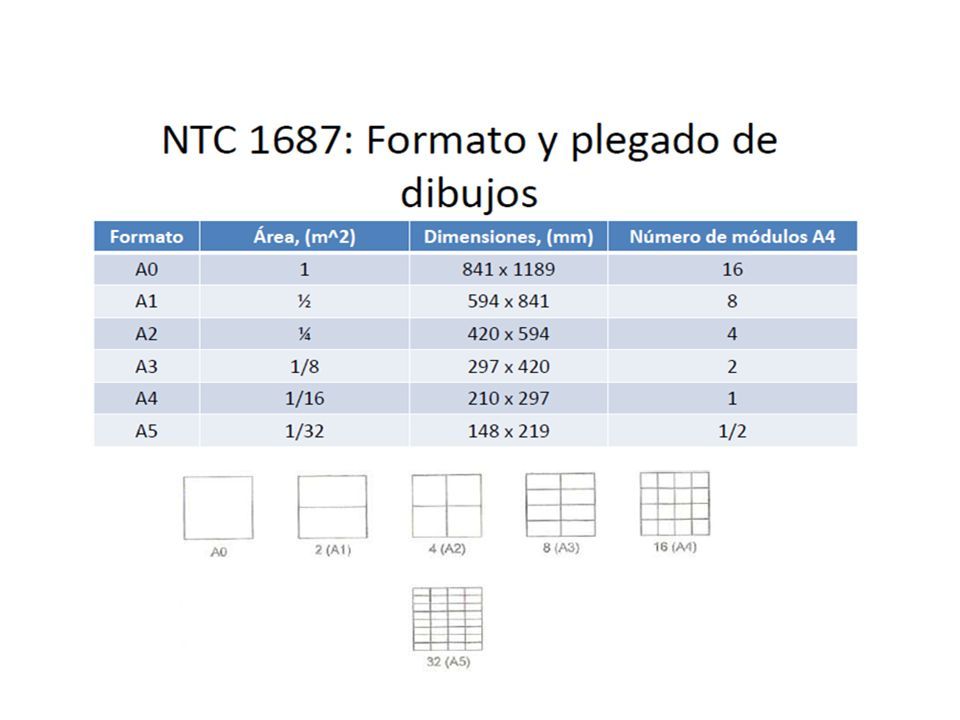

6 A0. 114 cm x 84 cm. Este tamaño de papel suele usarse para grandes planos urbanos o para posters de presentaciones y renders. A1. 84 cm x 59 cm. Este tamaño suele usarse para planos de permisos, planos constructivos y presentaciones. A2. 59 cm x 42 cm. Este tamaño conocido como “medio pliego” es ideal para anteproyectos o trabajos escolares. A3. 42 cm x 29 cm. En este tamaño de papel podemos dibujar planos pero a escala muy reducida, se puede usar para realizar diagramas o explicar conceptos. A4. 29 cm x 21 cm. Este tamaño es casi idéntico al tamaño “carta” que todos conocemos, podemos usar este tamaño o el A4 para presentar renders. A5. 21 cm x 14 cm. Es el tamaño similar a una cuartilla, se usa para escritos y es del tamaño de un libro pequeño, puede servir para presentar estimaciones o presupuestos pequeños. A6. 14 cm x 10 cm. Este tamaño es el de una tarjeta postal, se suele usar para presentar renders a modo de fotografías. Los tamaños A7, A8, A9 y A10 son mucho más pequeños y realmente tienen nulo uso dentro del campo de la Arquitectura, se usan más como para tarjetas de presentación.

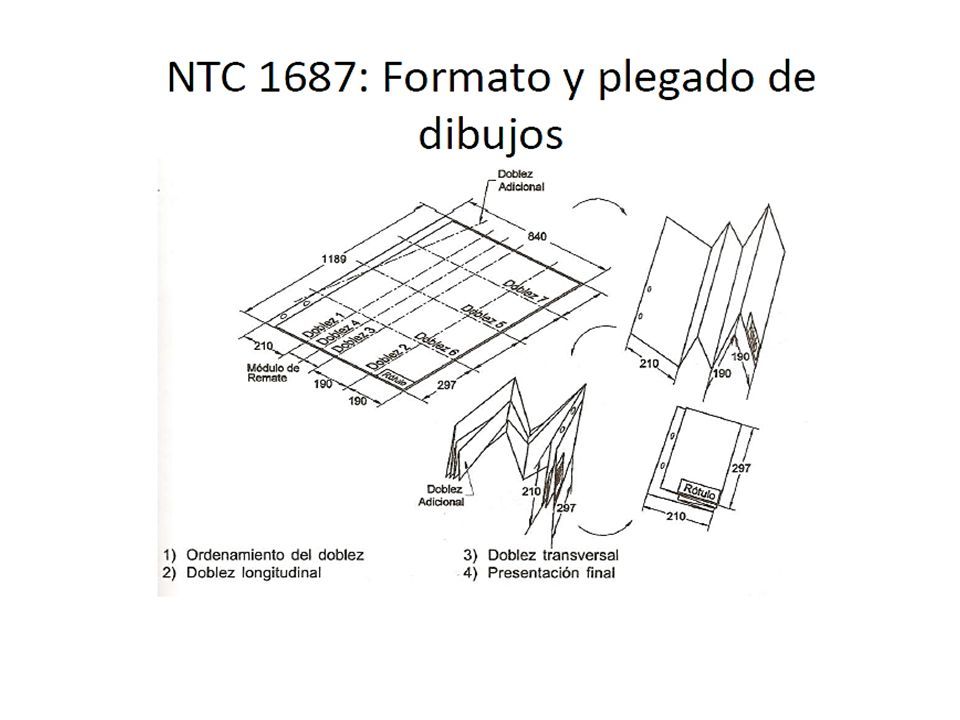

7

8

9 Ejemplo de Rotulado de Planos

10

11

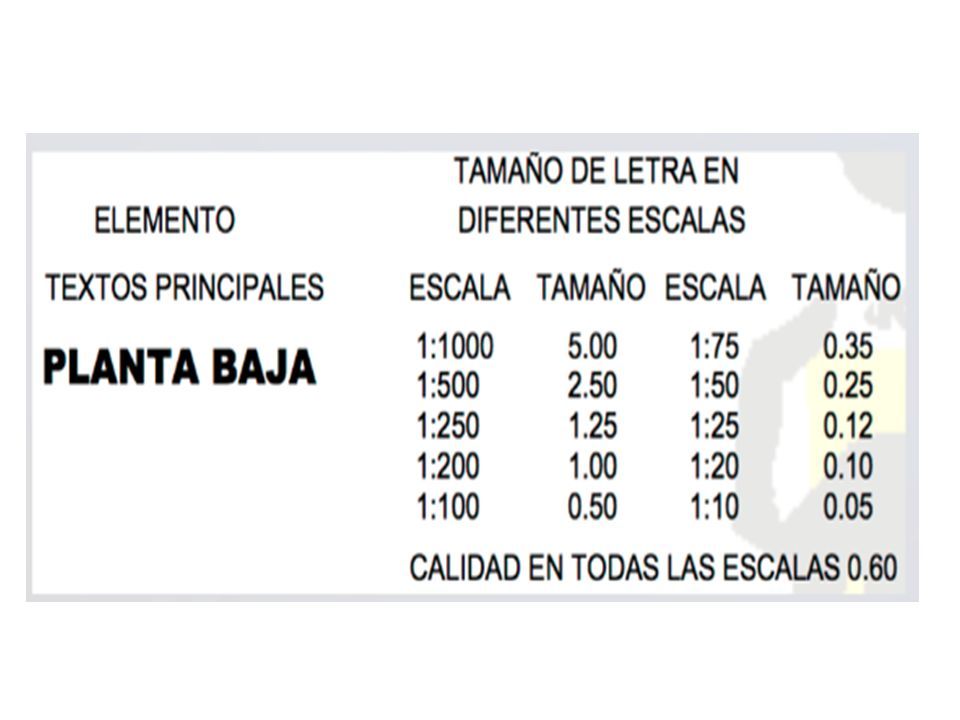

12

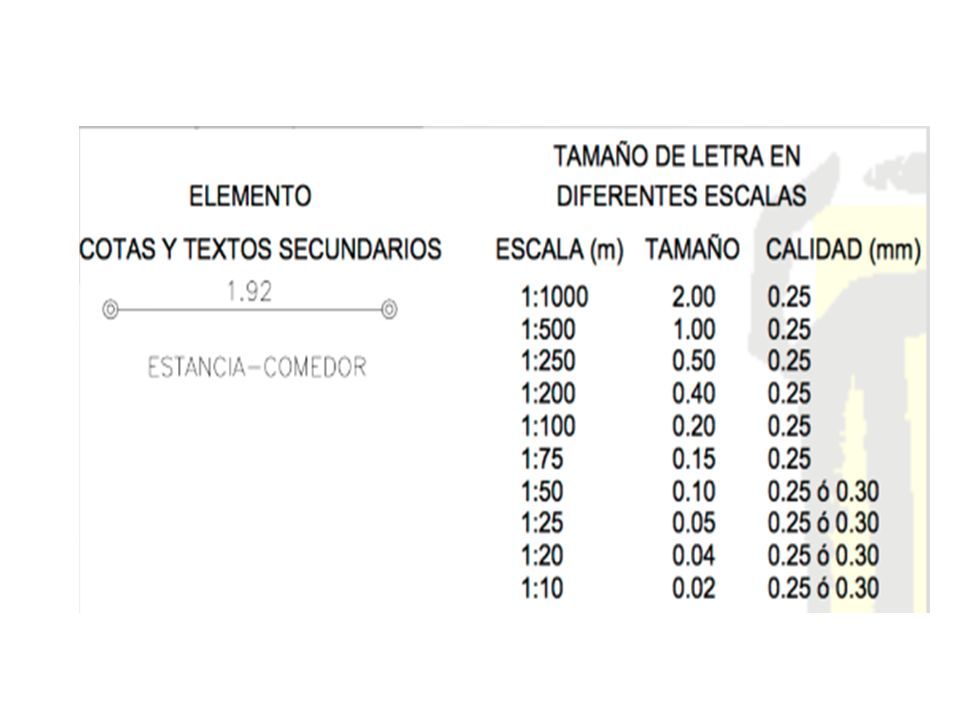

13

14

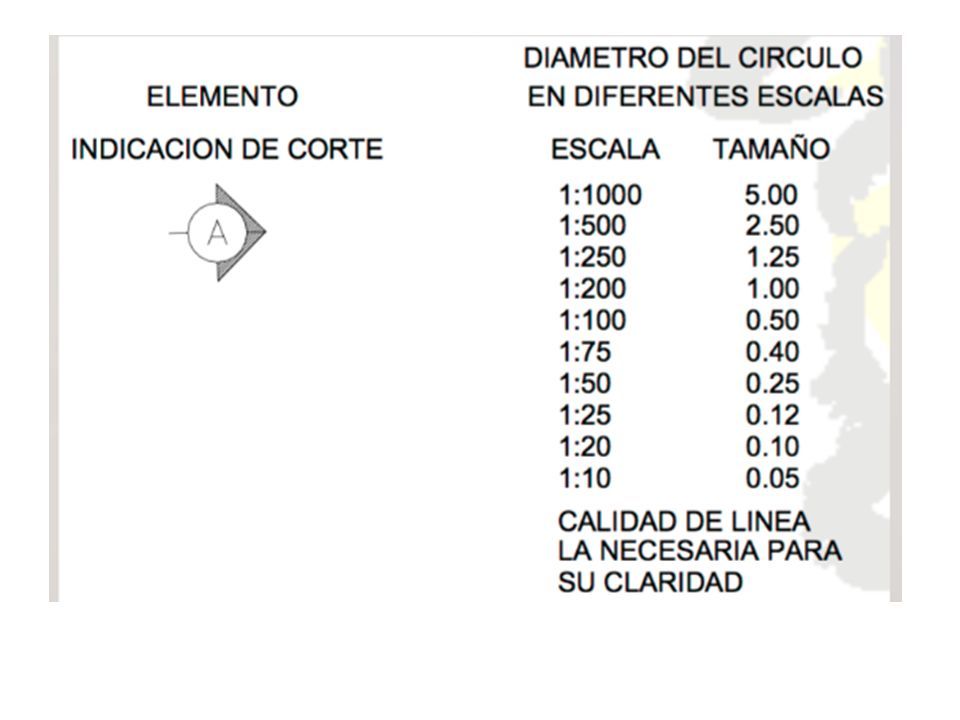

15

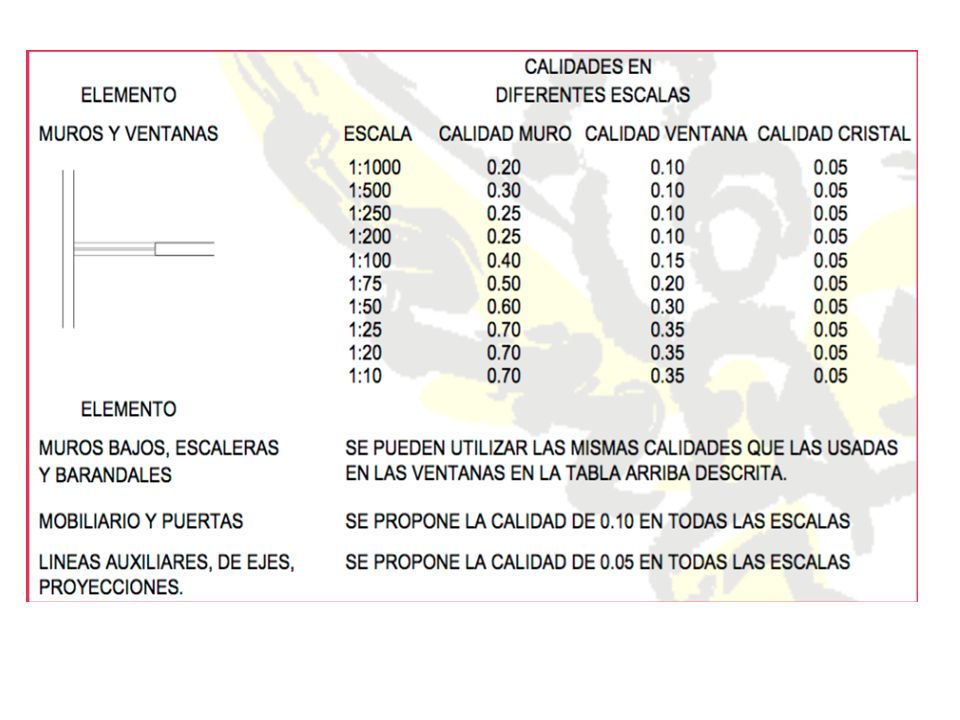

16

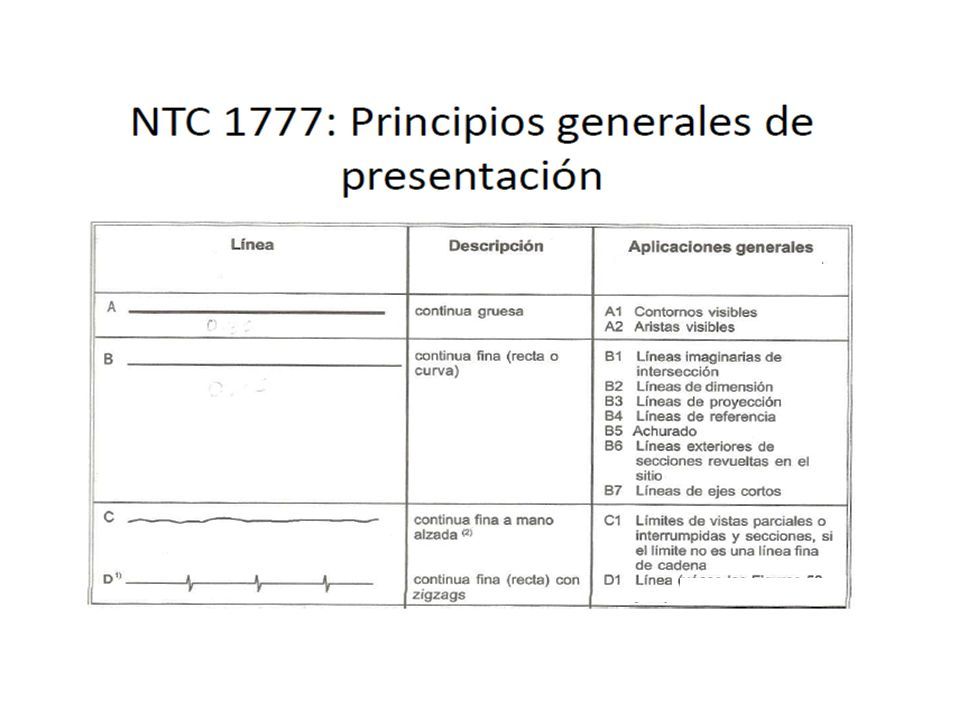

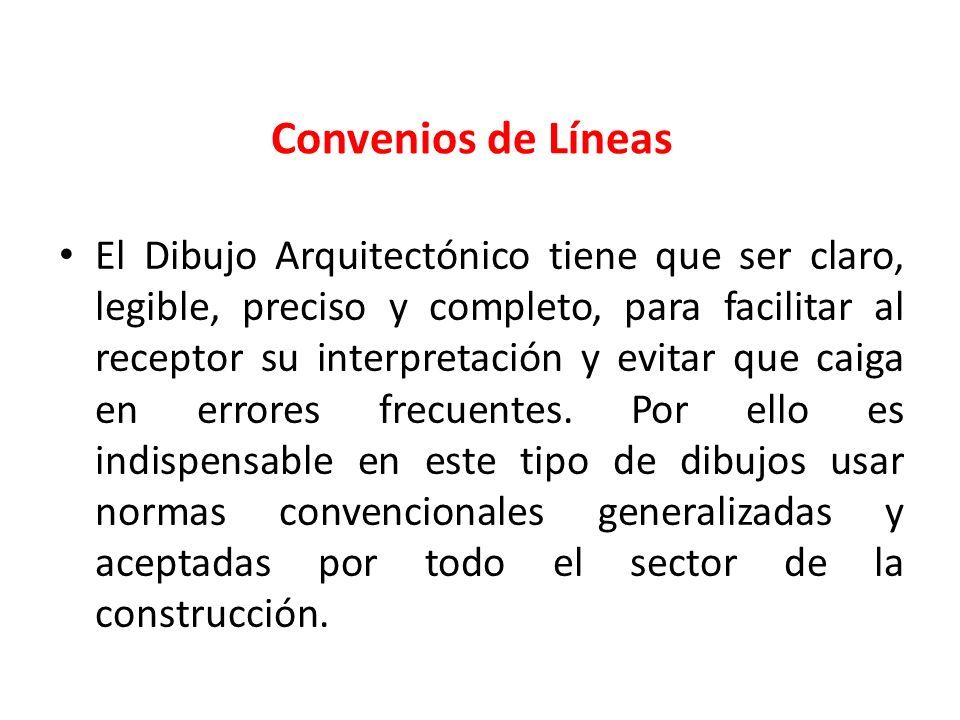

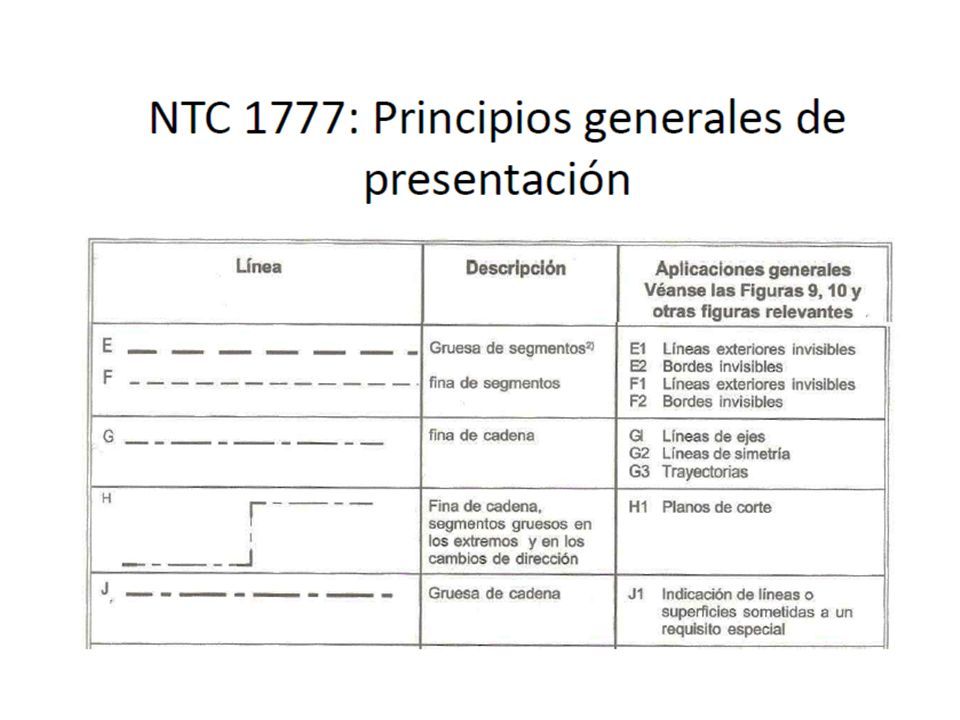

17 Convenios de Líneas El Dibujo Arquitectónico tiene que ser claro, legible, preciso y completo, para facilitar al receptor su interpretación y evitar que caiga en errores frecuentes. Por ello es indispensable en este tipo de dibujos usar normas convencionales generalizadas y aceptadas por todo el sector de la construcción.

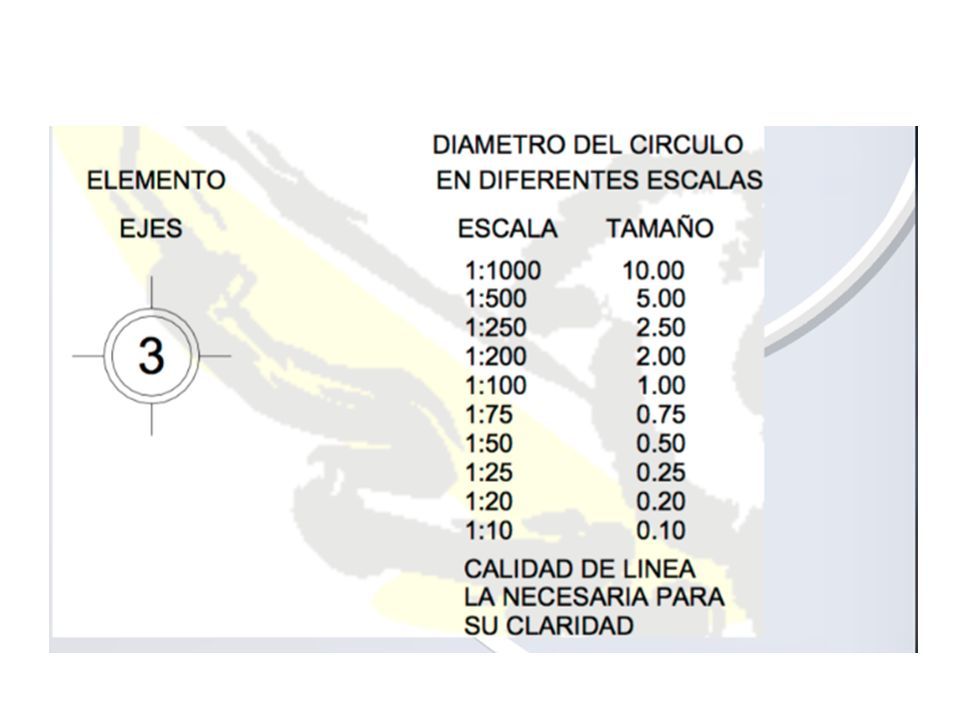

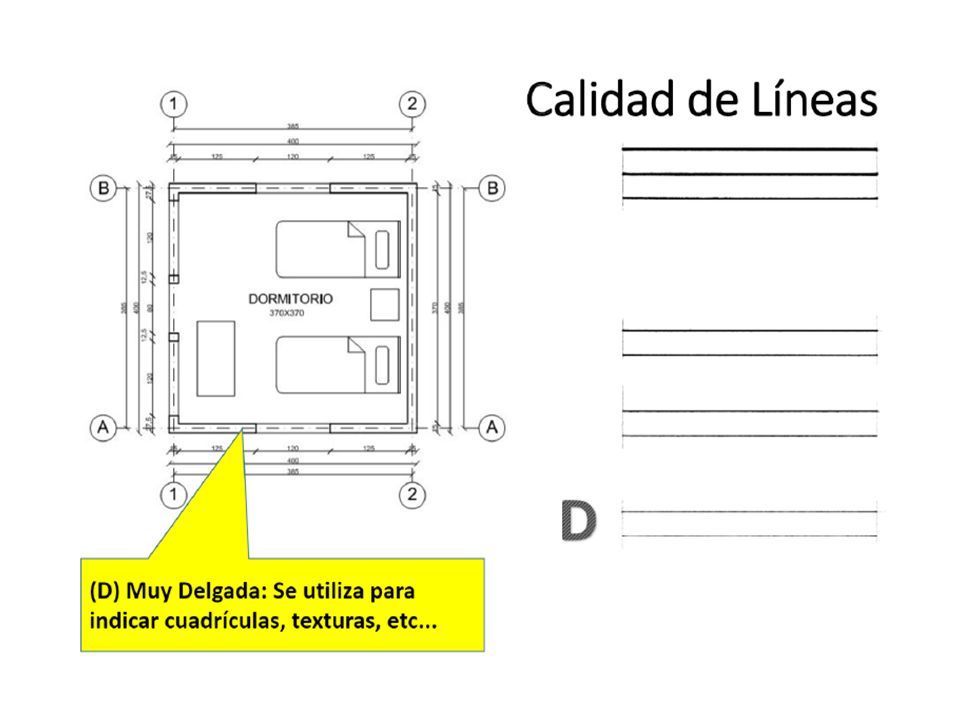

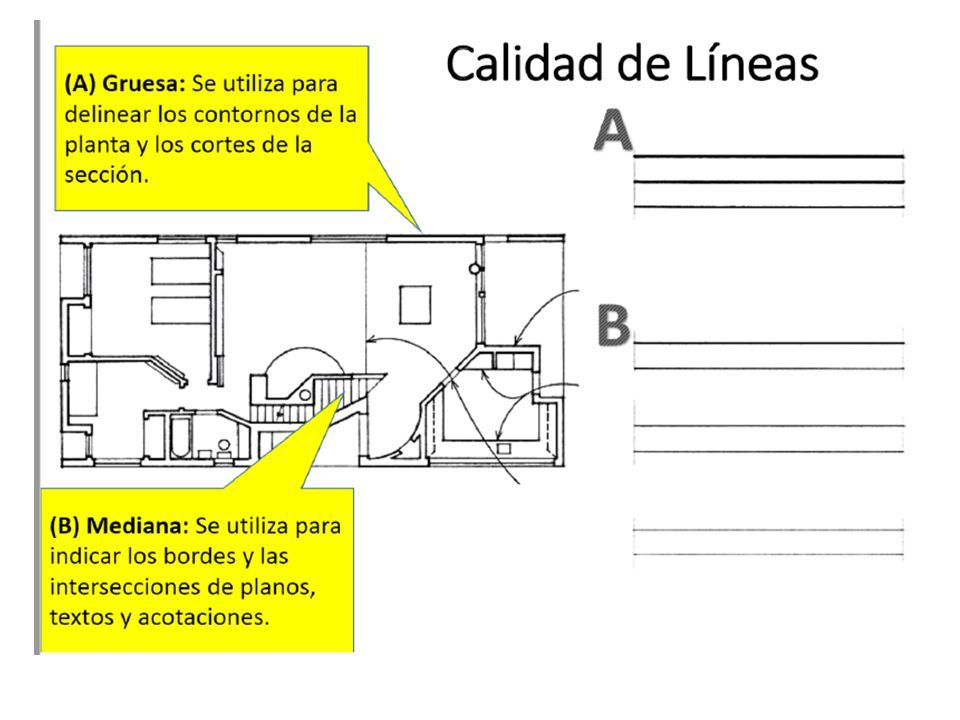

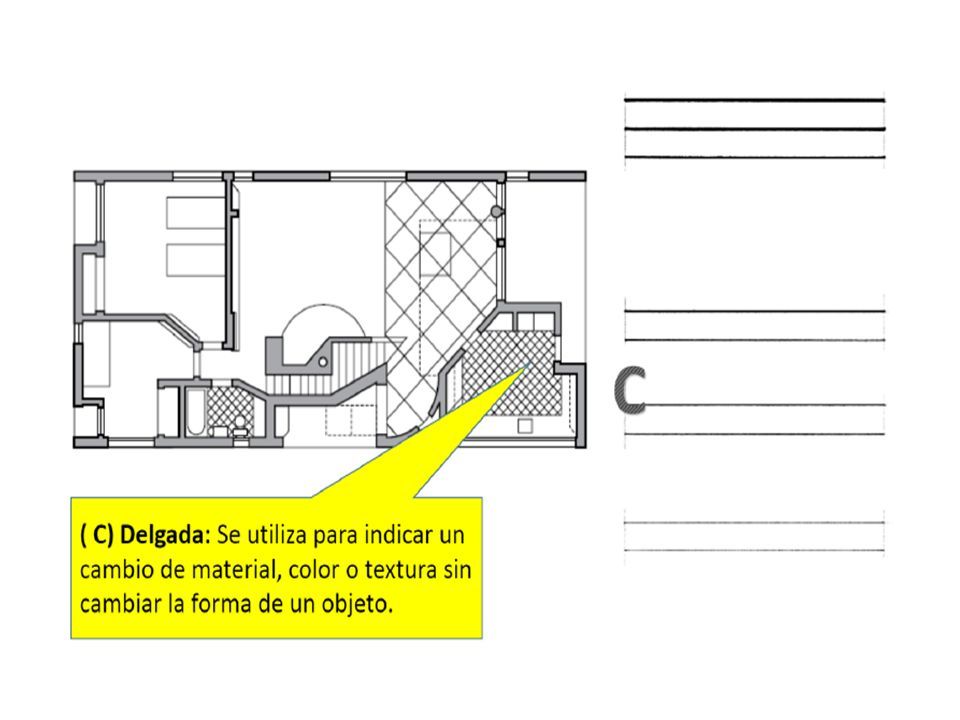

18 Convenios de Líneas

19

20

21 !MUCHO ÁNIMO! INSTRUCTOR: Wilson Villanueva Cruz
