1 UNIVERSIDAD LAICA ELOY ALFARO DE MANABI CARRERA: ING MECANICA NAVAL. ASIGNATURA: DISEÑO DE ELEMENTOS DE MAQUINAS.

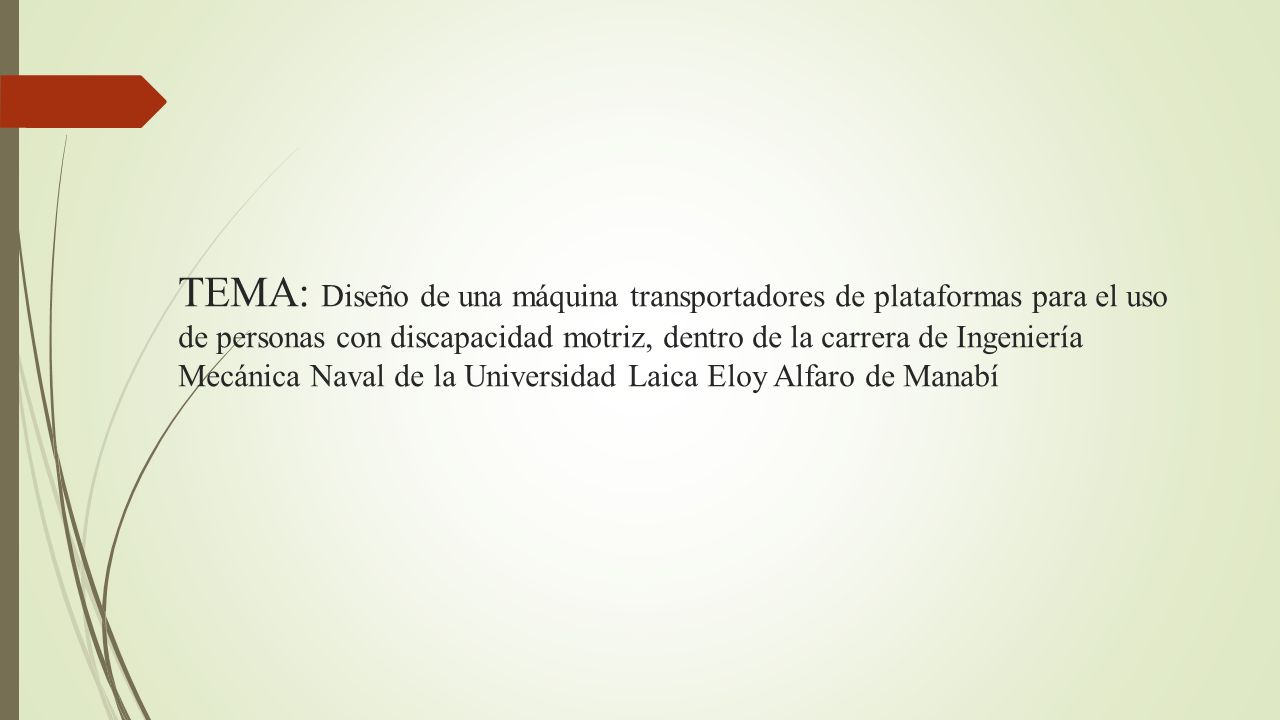

2 TEMA: Diseño de una máquina transportadores de plataformas para el uso de personas con discapacidad motriz, dentro de la carrera de Ingeniería Mecánica Naval de la Universidad Laica Eloy Alfaro de Manabí

3 SISTEMA DE RODAMIENTO(COJINETES)

4 Introducción.  Dentro de nuestro país Ecuador existen una gran cantidad de personas con discapacidad de los cueles un porcentaje son por discapacidad motriz con deficiencia de movimientos, nuestro proyecto de concentrar en estas personas en especial las cuales a pesar de su problema aun cuenta con las fuerzas de seguir adelante y terminar su curso de Educación Superior.

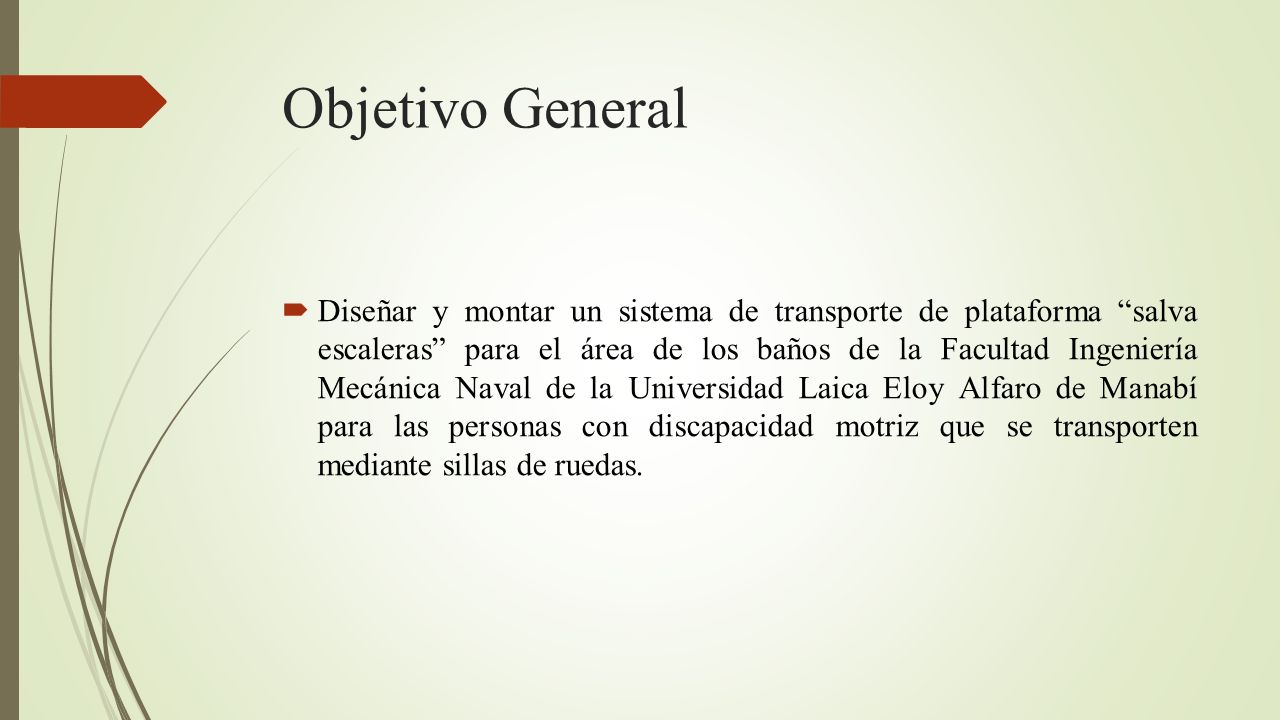

5 Objetivo General  Diseñar y montar un sistema de transporte de plataforma “salva escaleras” para el área de los baños de la Facultad Ingeniería Mecánica Naval de la Universidad Laica Eloy Alfaro de Manabí para las personas con discapacidad motriz que se transporten mediante sillas de ruedas.

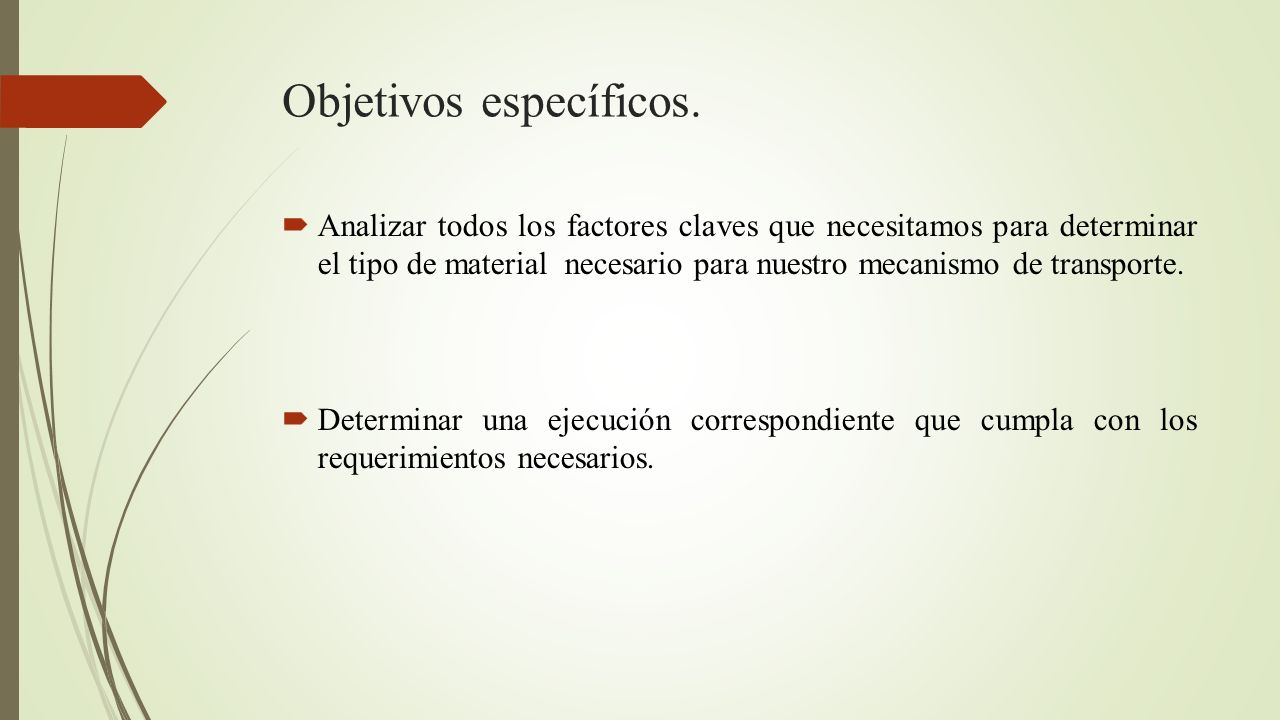

6 Objetivos específicos.  Analizar todos los factores claves que necesitamos para determinar el tipo de material necesario para nuestro mecanismo de transporte.  Determinar una ejecución correspondiente que cumpla con los requerimientos necesarios.

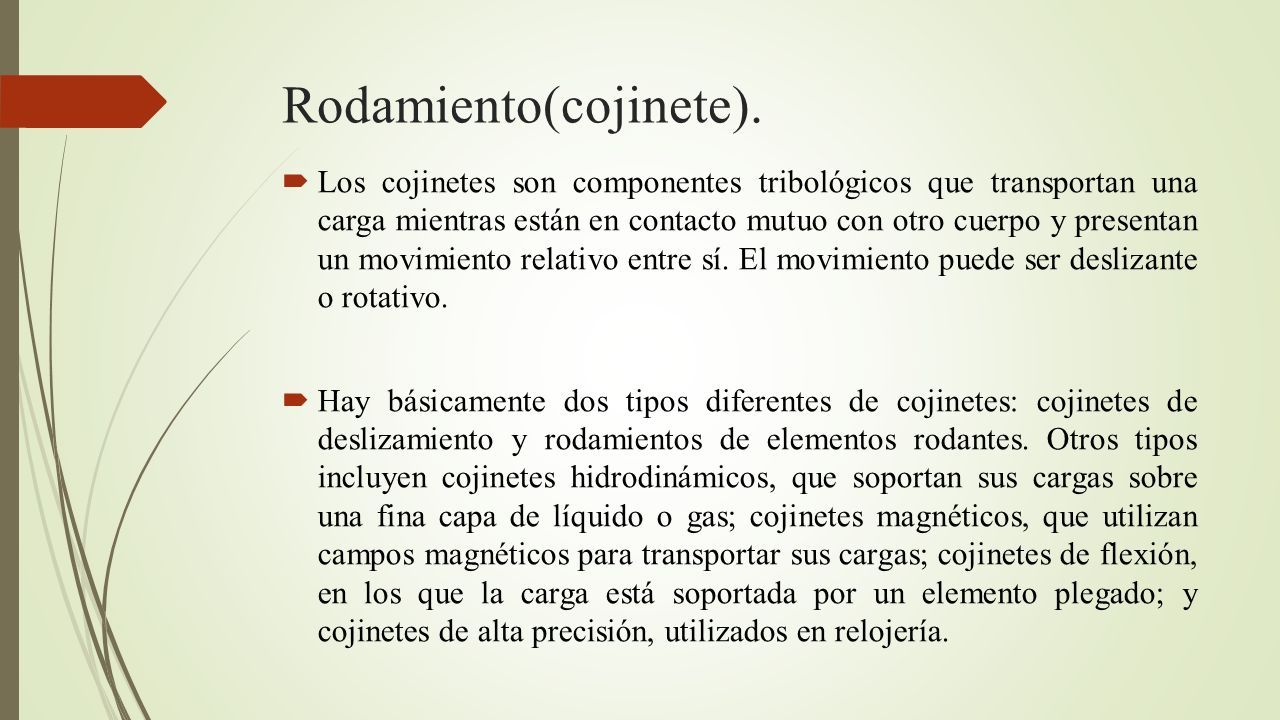

7 Rodamiento(cojinete).  Los cojinetes son componentes tribológicos que transportan una carga mientras están en contacto mutuo con otro cuerpo y presentan un movimiento relativo entre sí. El movimiento puede ser deslizante o rotativo.  Hay básicamente dos tipos diferentes de cojinetes: cojinetes de deslizamiento y rodamientos de elementos rodantes. Otros tipos incluyen cojinetes hidrodinámicos, que soportan sus cargas sobre una fina capa de líquido o gas; cojinetes magnéticos, que utilizan campos magnéticos para transportar sus cargas; cojinetes de flexión, en los que la carga está soportada por un elemento plegado; y cojinetes de alta precisión, utilizados en relojería.

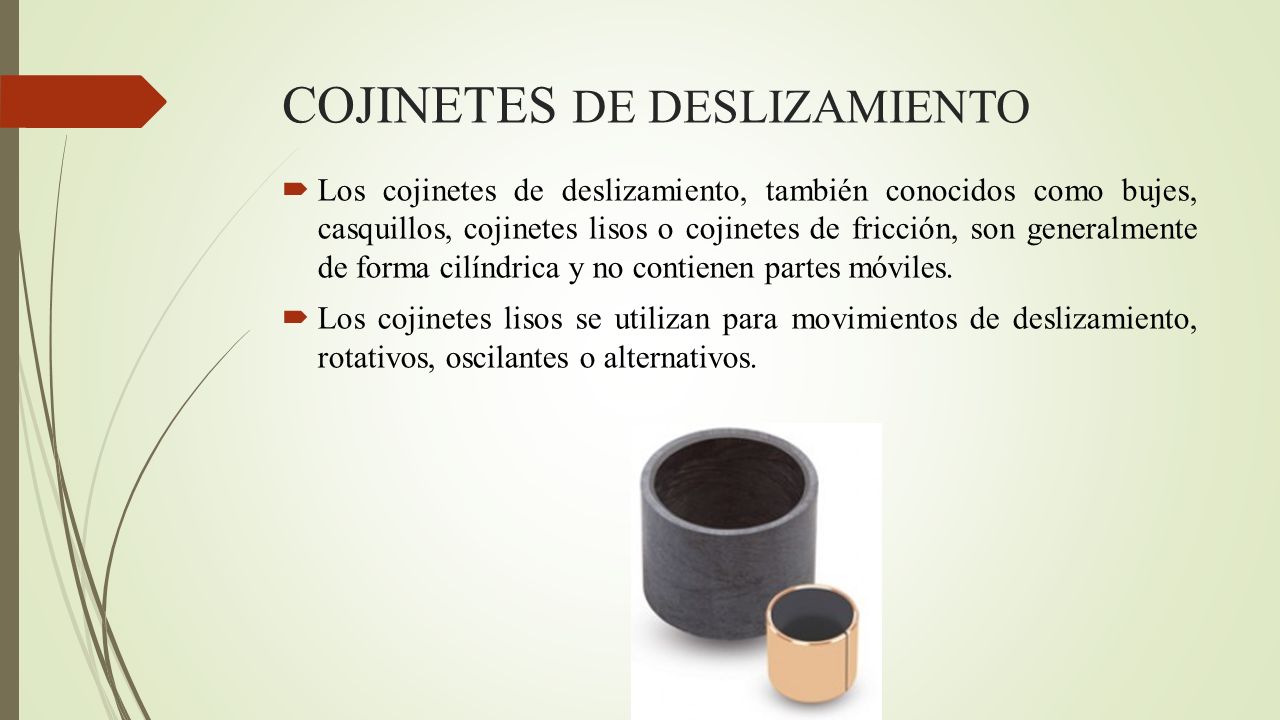

8 COJINETES DE DESLIZAMIENTO  Los cojinetes de deslizamiento, también conocidos como bujes, casquillos, cojinetes lisos o cojinetes de fricción, son generalmente de forma cilíndrica y no contienen partes móviles.  Los cojinetes lisos se utilizan para movimientos de deslizamiento, rotativos, oscilantes o alternativos.

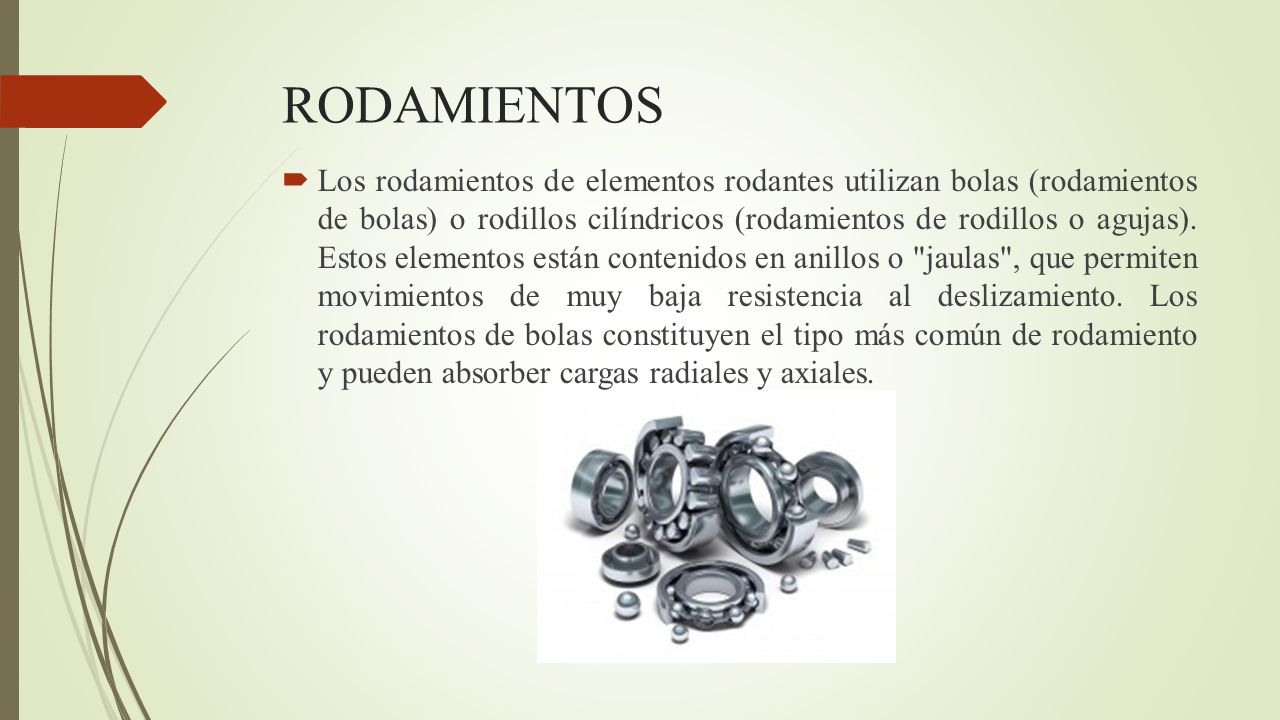

9 RODAMIENTOS  Los rodamientos de elementos rodantes utilizan bolas (rodamientos de bolas) o rodillos cilíndricos (rodamientos de rodillos o agujas). Estos elementos están contenidos en anillos o "jaulas", que permiten movimientos de muy baja resistencia al deslizamiento. Los rodamientos de bolas constituyen el tipo más común de rodamiento y pueden absorber cargas radiales y axiales.

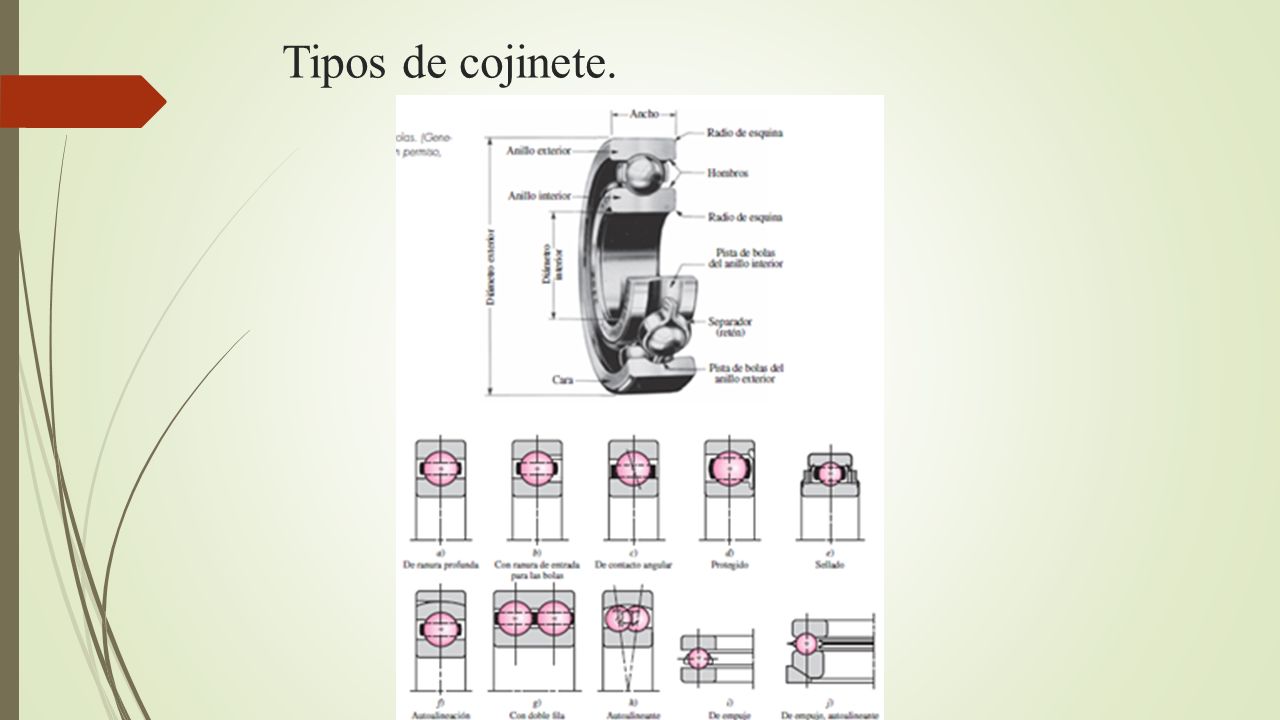

10 Tipos de cojinete.

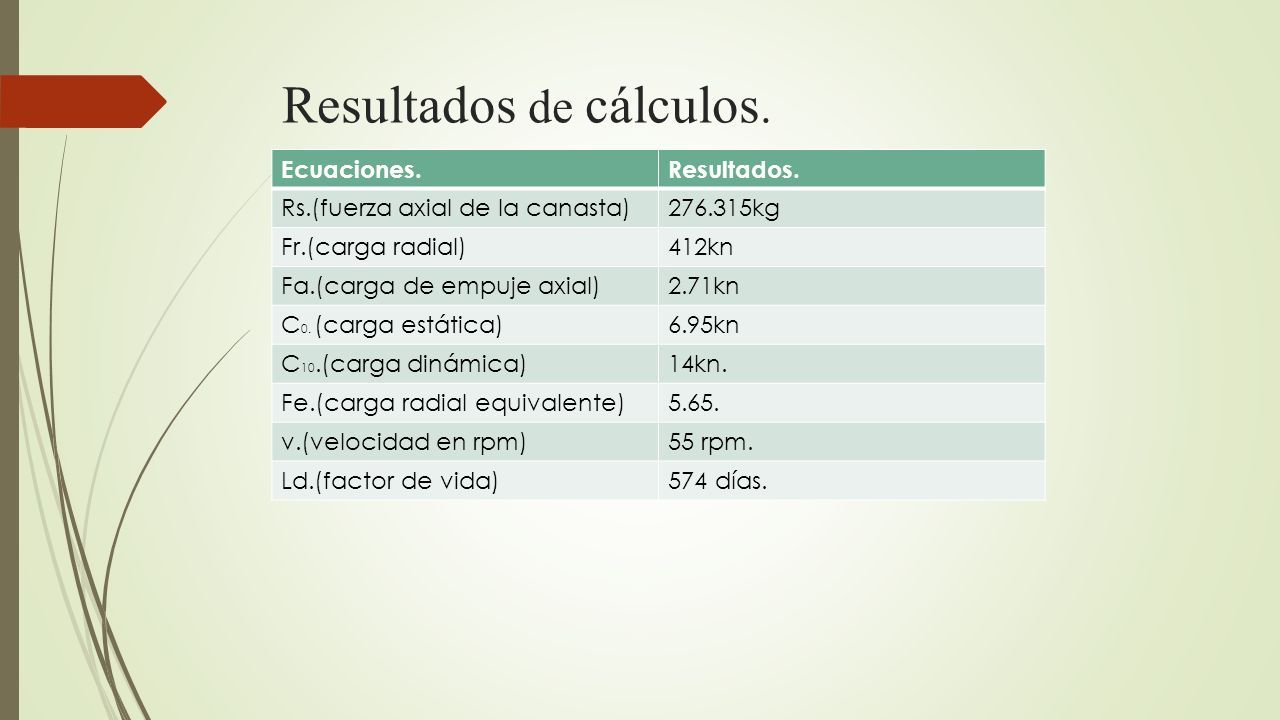

11 Resultados de cálculos. Ecuaciones.Resultados. Rs.(fuerza axial de la canasta)276.315kg Fr.(carga radial)412kn Fa.(carga de empuje axial)2.71kn C 0. (carga estática)6.95kn C 10.(carga dinámica)14kn. Fe.(carga radial equivalente)5.65. v.(velocidad en rpm)55 rpm. Ld.(factor de vida)574 días.

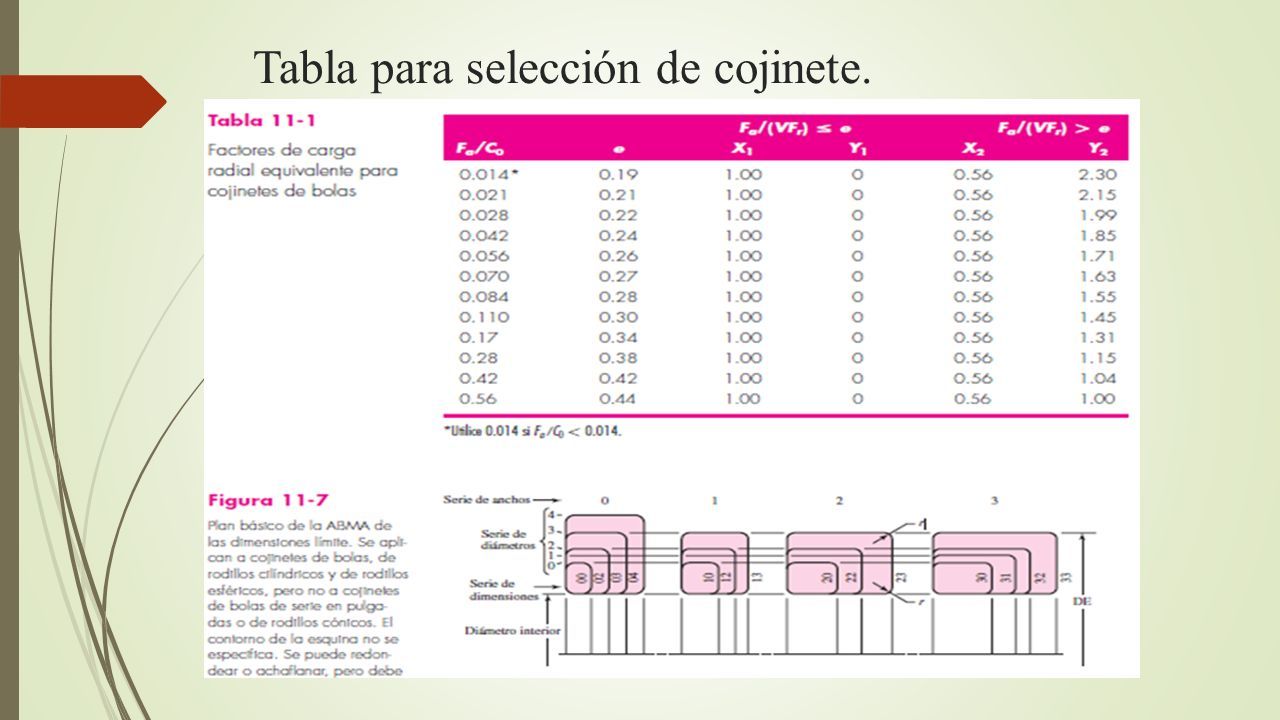

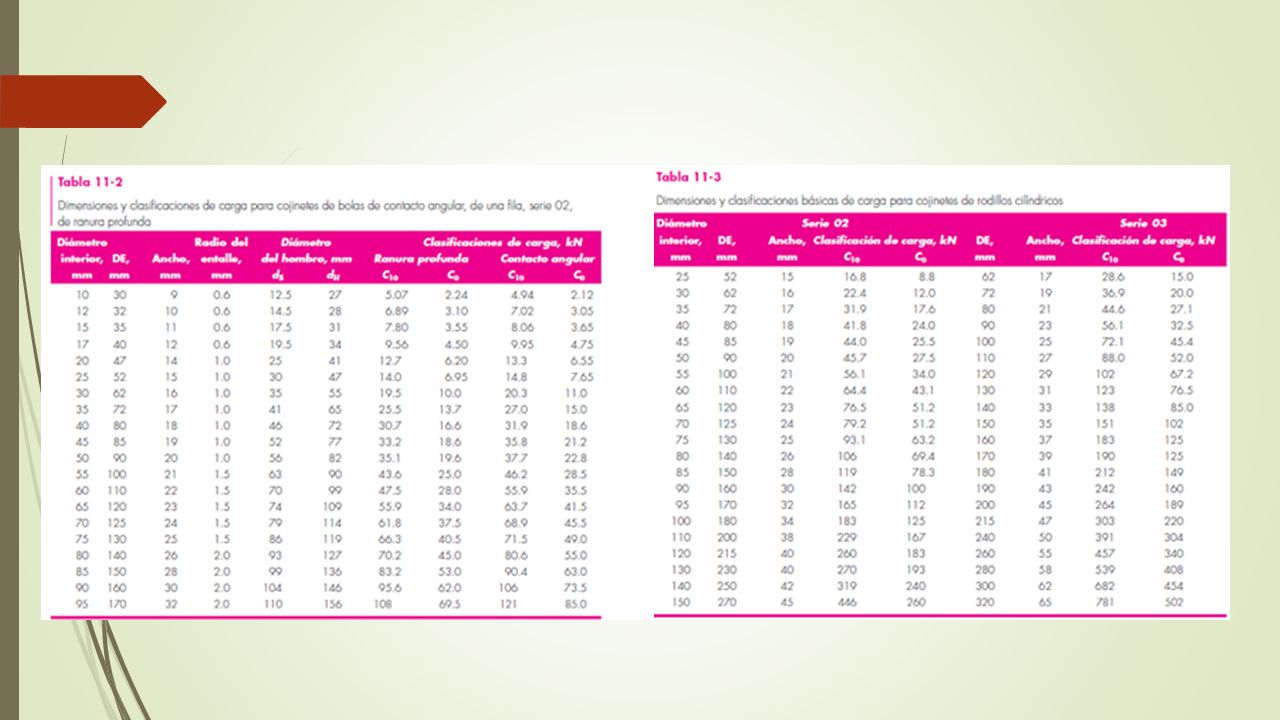

12 Tabla para selección de cojinete.

13

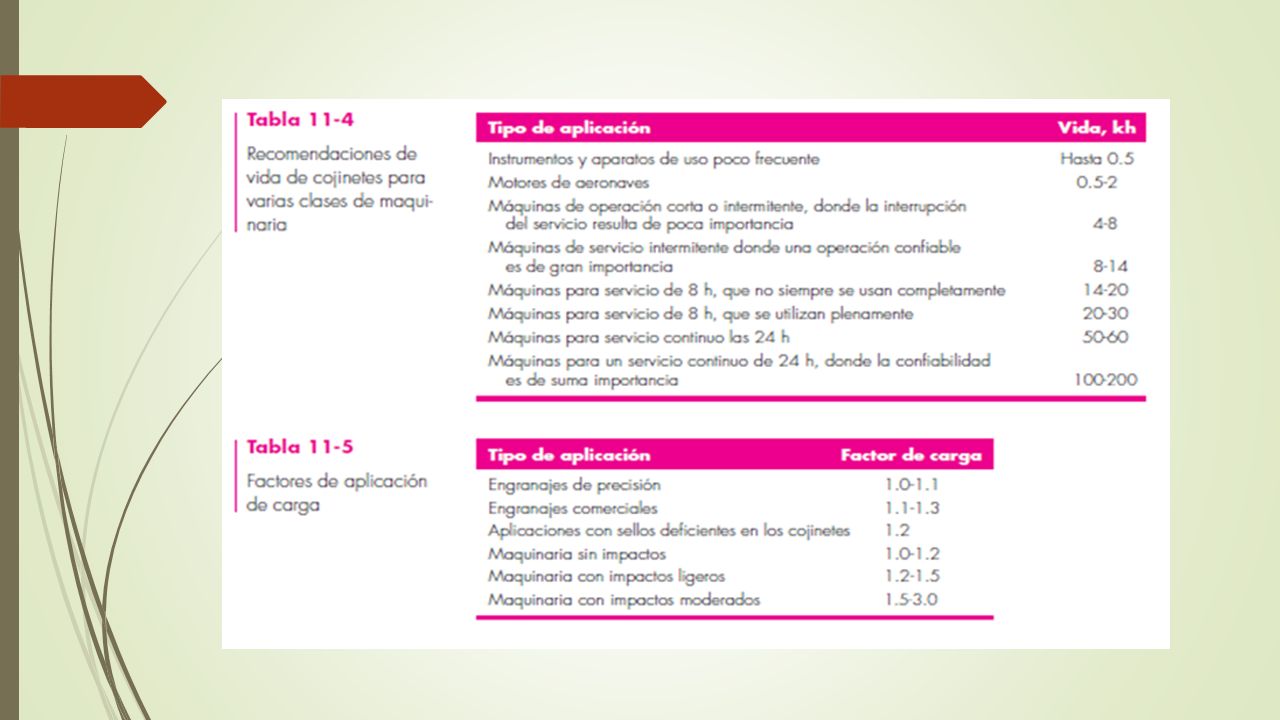

14

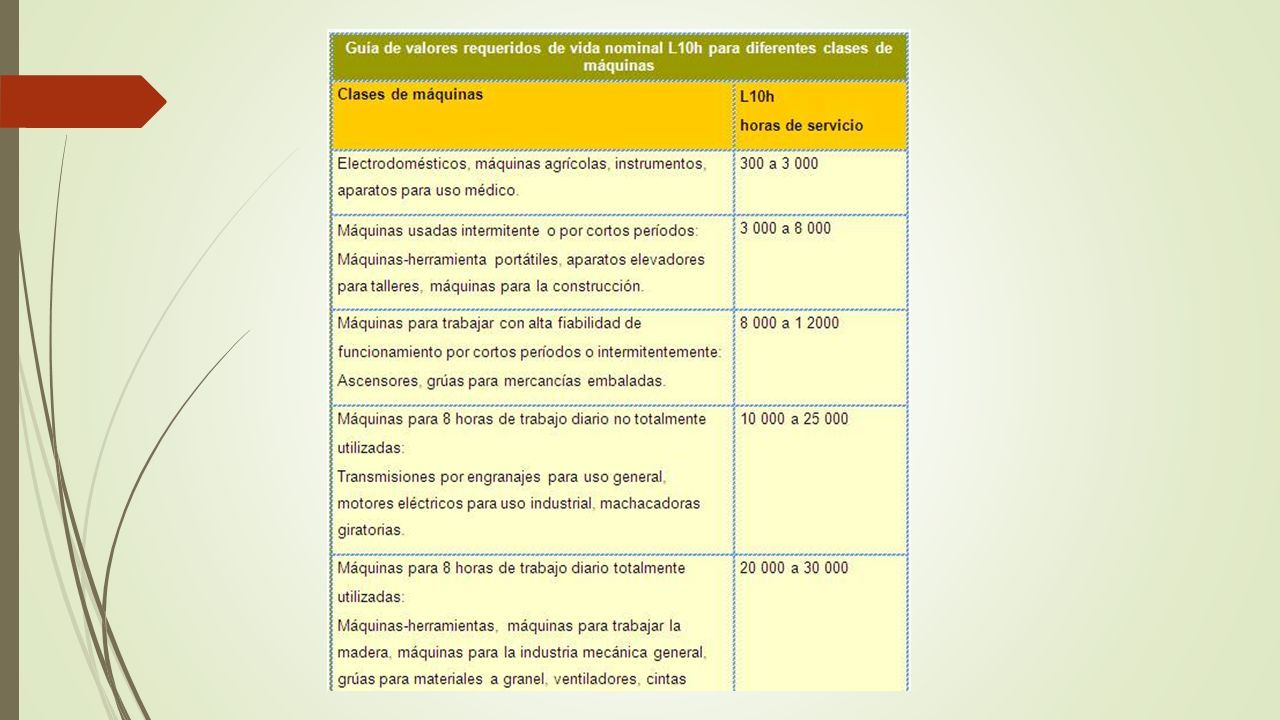

15

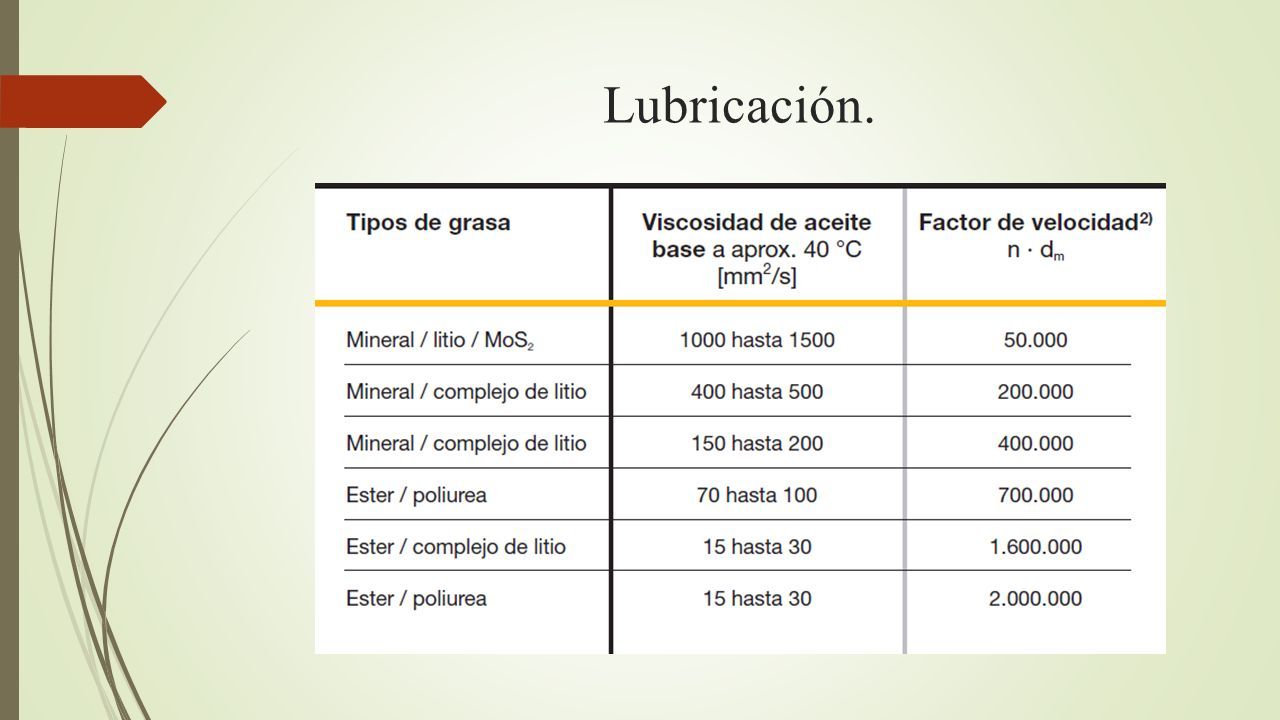

16 Lubricación.

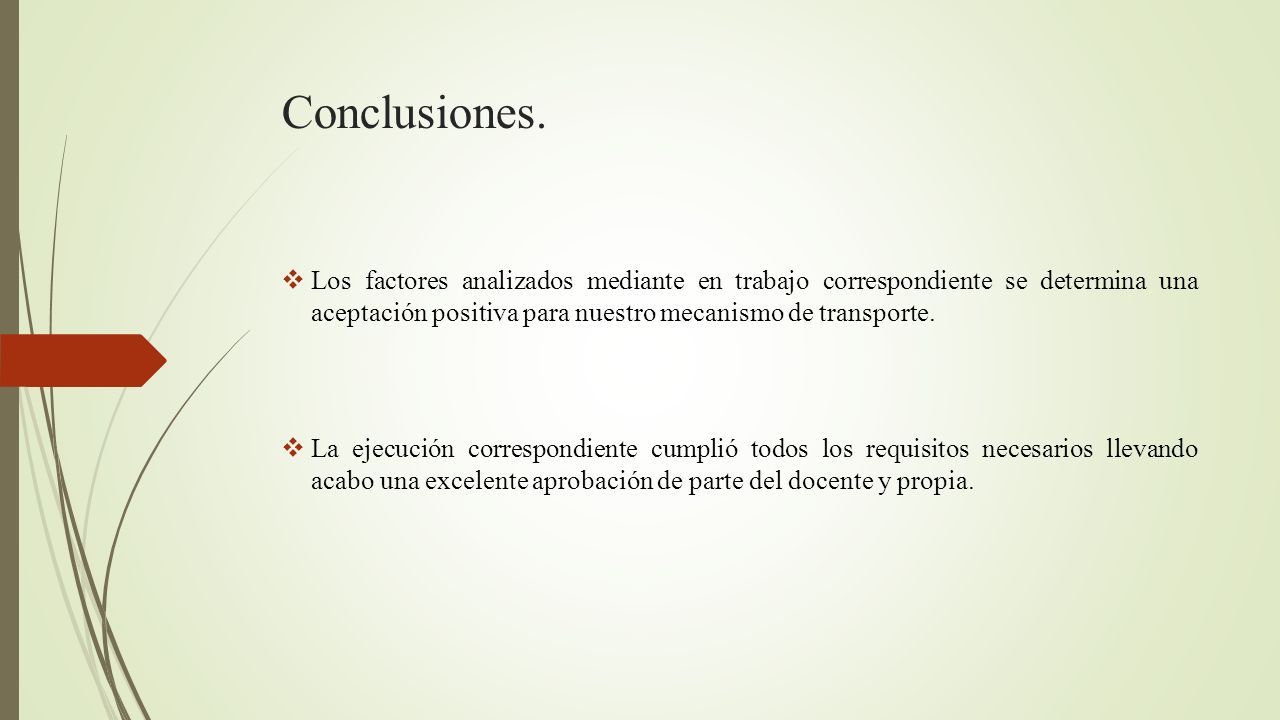

17 Conclusiones.  Los factores analizados mediante en trabajo correspondiente se determina una aceptación positiva para nuestro mecanismo de transporte.  La ejecución correspondiente cumplió todos los requisitos necesarios llevando acabo una excelente aprobación de parte del docente y propia.

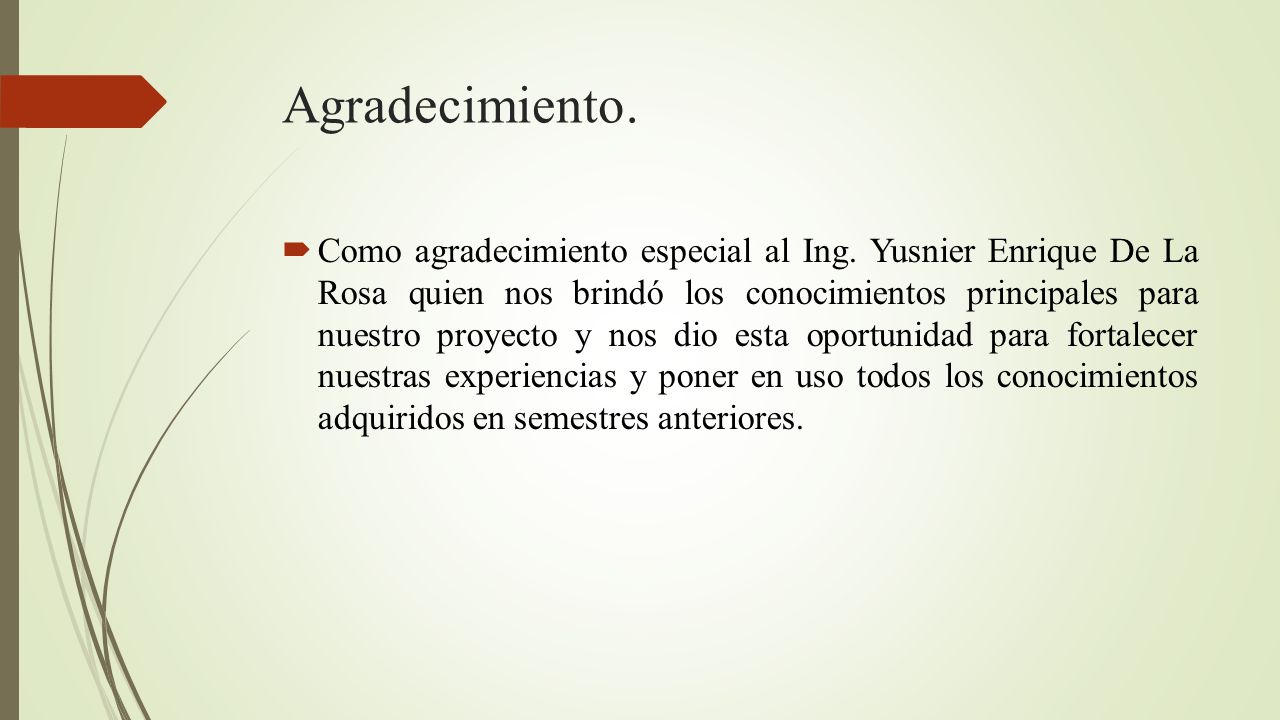

18 Agradecimiento.  Como agradecimiento especial al Ing. Yusnier Enrique De La Rosa quien nos brindó los conocimientos principales para nuestro proyecto y nos dio esta oportunidad para fortalecer nuestras experiencias y poner en uso todos los conocimientos adquiridos en semestres anteriores.
