ANEXO TECNICO 1 FICHA TECNICA MOBILIARIO

Presentación del tema: "ANEXO TECNICO 1 FICHA TECNICA MOBILIARIO"— Transcripción de la presentación:

1 ANEXO TECNICO 1 FICHA TECNICA MOBILIARIO
ETB

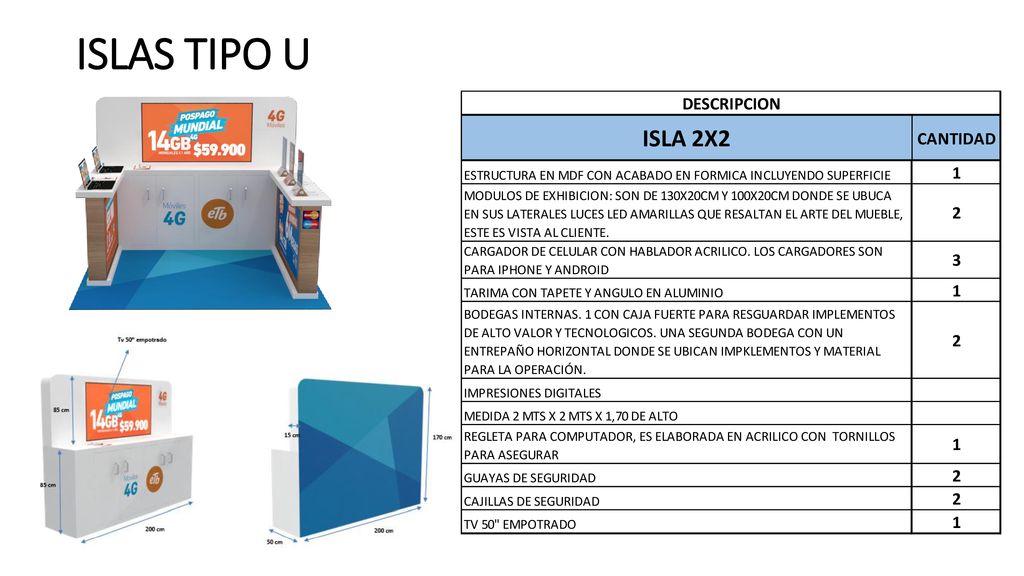

2 ISLAS TIPO U

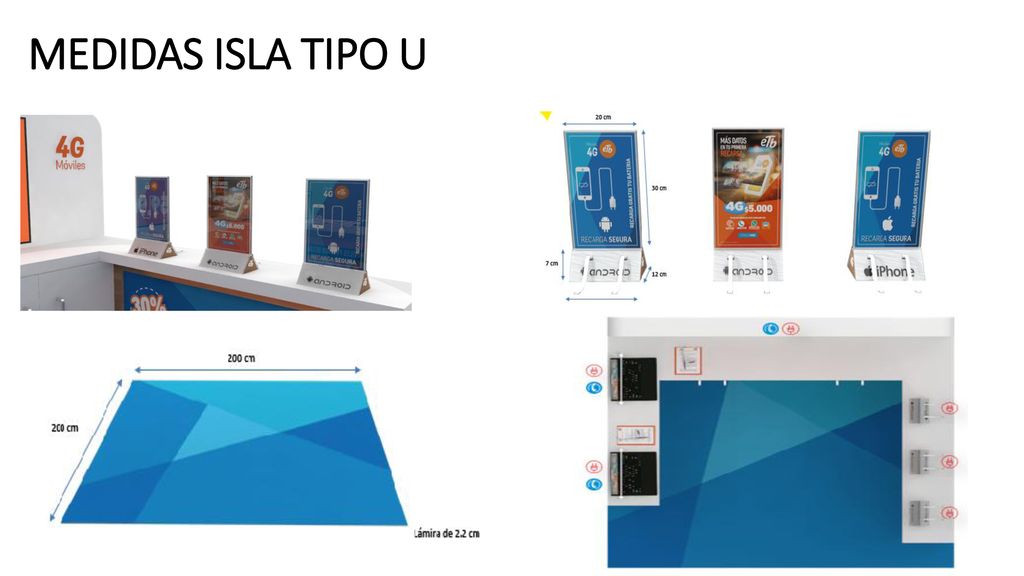

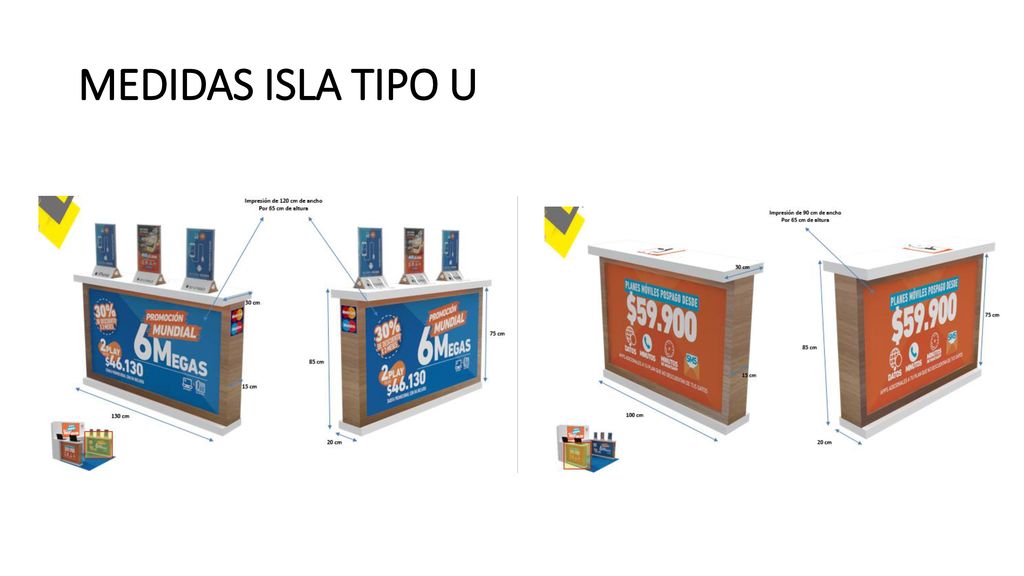

3 MEDIDAS ISLA TIPO U

4 MEDIDAS ISLA TIPO U

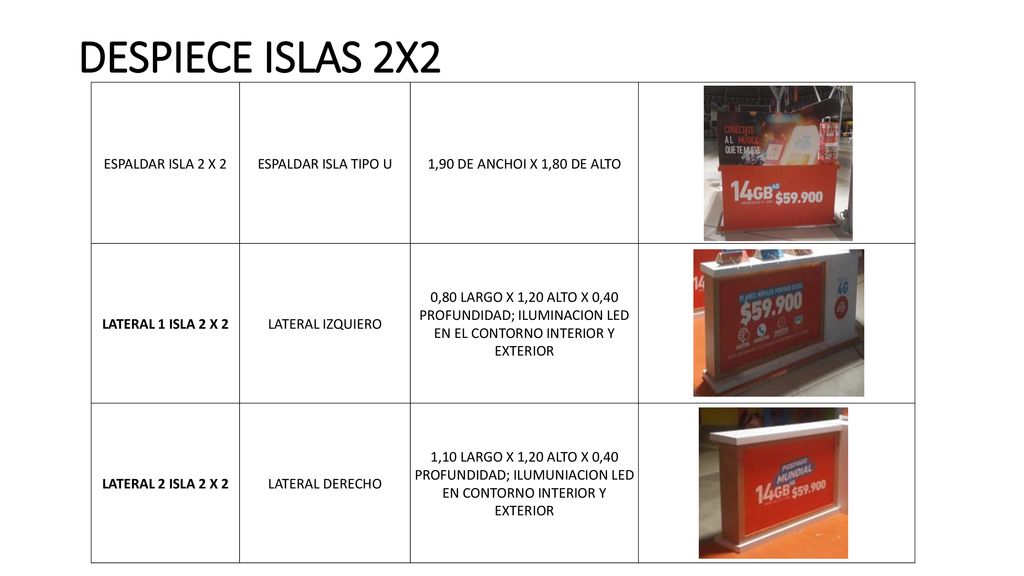

5 DESPIECE ISLAS 2X2 ESPALDAR ISLA 2 X 2 ESPALDAR ISLA TIPO U
1,90 DE ANCHOI X 1,80 DE ALTO LATERAL 1 ISLA 2 X 2 LATERAL IZQUIERO 0,80 LARGO X 1,20 ALTO X 0,40 PROFUNDIDAD; ILUMINACION LED EN EL CONTORNO INTERIOR Y EXTERIOR LATERAL 2 ISLA 2 X 2 LATERAL DERECHO 1,10 LARGO X 1,20 ALTO X 0,40 PROFUNDIDAD; ILUMUNIACION LED EN CONTORNO INTERIOR Y EXTERIOR

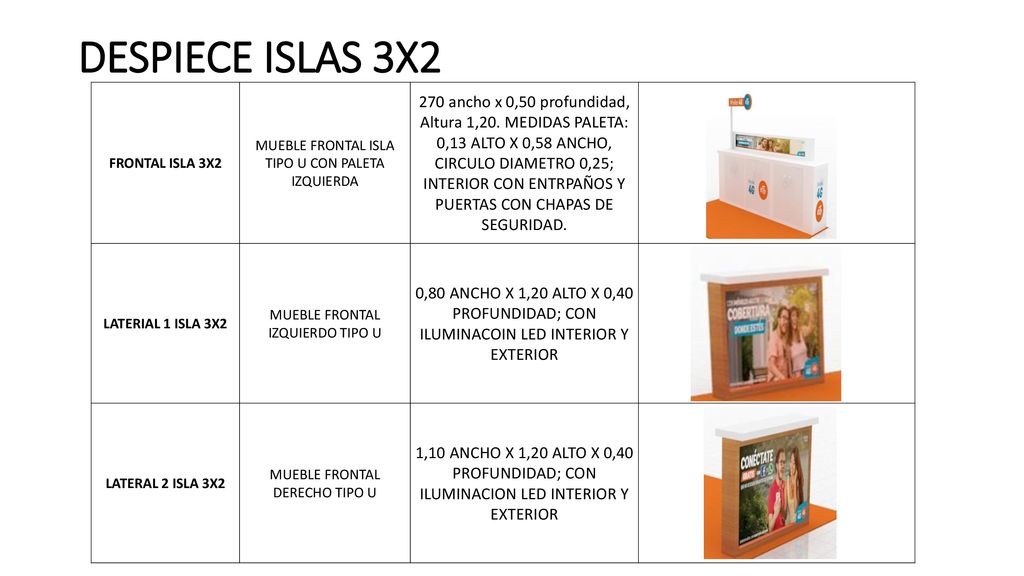

6 DESPIECE ISLAS 3X2 FRONTAL ISLA 3X2 MUEBLE FRONTAL ISLA TIPO U CON PALETA IZQUIERDA 270 ancho x 0,50 profundidad, Altura 1,20. MEDIDAS PALETA: 0,13 ALTO X 0,58 ANCHO, CIRCULO DIAMETRO 0,25; INTERIOR CON ENTRPAÑOS Y PUERTAS CON CHAPAS DE SEGURIDAD. LATERIAL 1 ISLA 3X2 MUEBLE FRONTAL IZQUIERDO TIPO U 0,80 ANCHO X 1,20 ALTO X 0,40 PROFUNDIDAD; CON ILUMINACOIN LED INTERIOR Y EXTERIOR LATERAL 2 ISLA 3X2 MUEBLE FRONTAL DERECHO TIPO U 1,10 ANCHO X 1,20 ALTO X 0,40 PROFUNDIDAD; CON ILUMINACION LED INTERIOR Y EXTERIOR

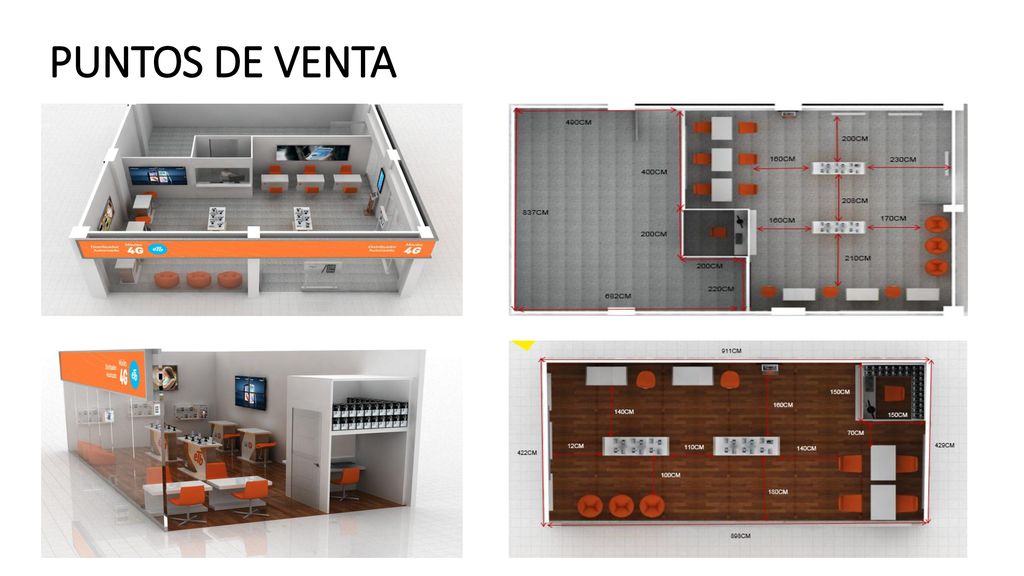

7 PUNTOS DE VENTA

8

9

10

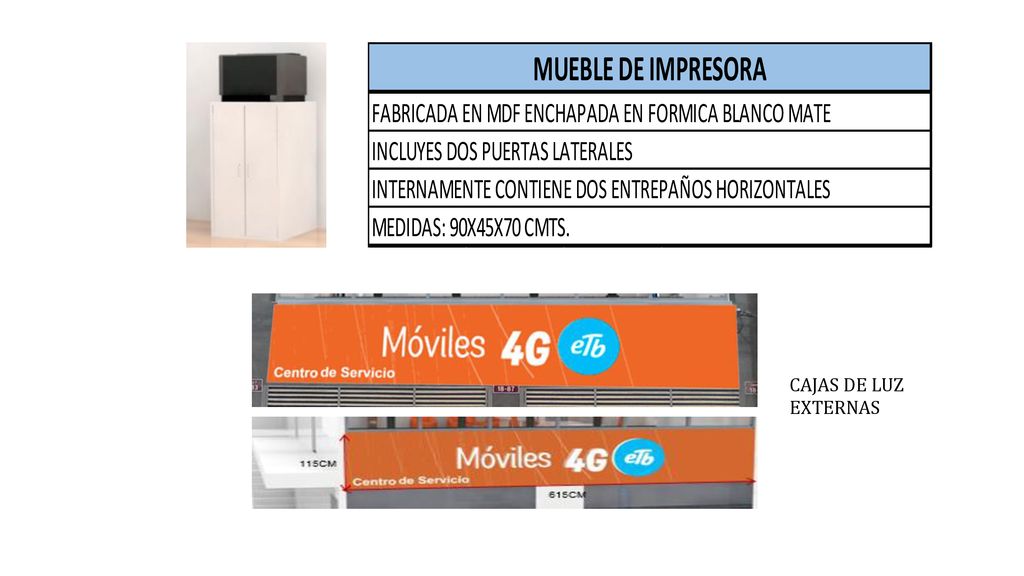

11 CAJAS DE LUZ EXTERNAS

12

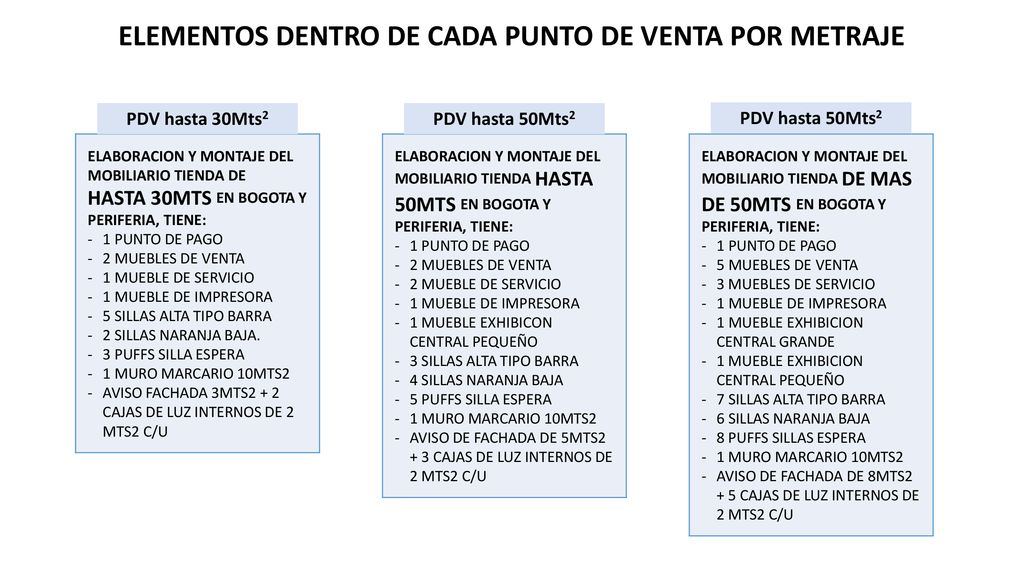

13 ELEMENTOS DENTRO DE CADA PUNTO DE VENTA POR METRAJE
PDV hasta 30Mts2 PDV hasta 50Mts2 PDV hasta 50Mts2 ELABORACION Y MONTAJE DEL MOBILIARIO TIENDA DE HASTA 30MTS EN BOGOTA Y PERIFERIA, TIENE: 1 PUNTO DE PAGO 2 MUEBLES DE VENTA 1 MUEBLE DE SERVICIO 1 MUEBLE DE IMPRESORA 5 SILLAS ALTA TIPO BARRA 2 SILLAS NARANJA BAJA. 3 PUFFS SILLA ESPERA 1 MURO MARCARIO 10MTS2 AVISO FACHADA 3MTS2 + 2 CAJAS DE LUZ INTERNOS DE 2 MTS2 C/U ELABORACION Y MONTAJE DEL MOBILIARIO TIENDA HASTA 50MTS EN BOGOTA Y PERIFERIA, TIENE: 1 PUNTO DE PAGO 2 MUEBLES DE VENTA 2 MUEBLE DE SERVICIO 1 MUEBLE DE IMPRESORA 1 MUEBLE EXHIBICON CENTRAL PEQUEÑO 3 SILLAS ALTA TIPO BARRA 4 SILLAS NARANJA BAJA 5 PUFFS SILLA ESPERA 1 MURO MARCARIO 10MTS2 AVISO DE FACHADA DE 5MTS2 + 3 CAJAS DE LUZ INTERNOS DE 2 MTS2 C/U ELABORACION Y MONTAJE DEL MOBILIARIO TIENDA DE MAS DE 50MTS EN BOGOTA Y PERIFERIA, TIENE: 1 PUNTO DE PAGO 5 MUEBLES DE VENTA 3 MUEBLES DE SERVICIO 1 MUEBLE DE IMPRESORA 1 MUEBLE EXHIBICION CENTRAL GRANDE 1 MUEBLE EXHIBICION CENTRAL PEQUEÑO 7 SILLAS ALTA TIPO BARRA 6 SILLAS NARANJA BAJA 8 PUFFS SILLAS ESPERA 1 MURO MARCARIO 10MTS2 AVISO DE FACHADA DE 8MTS2 + 5 CAJAS DE LUZ INTERNOS DE 2 MTS2 C/U
