1 Una aproximación geométrica
Secciones Cónicas Una aproximación geométrica Titulo CURVAS CONICA

2 Sección geométrica Es la intersección, el corte, entre un cuerpo geométrico y un plano. En el siglo ? Estaba de moda estudiar las secciones de diversos objetos geometricos , conos , cilindros, toros… (cono cilindro madera, perseides)

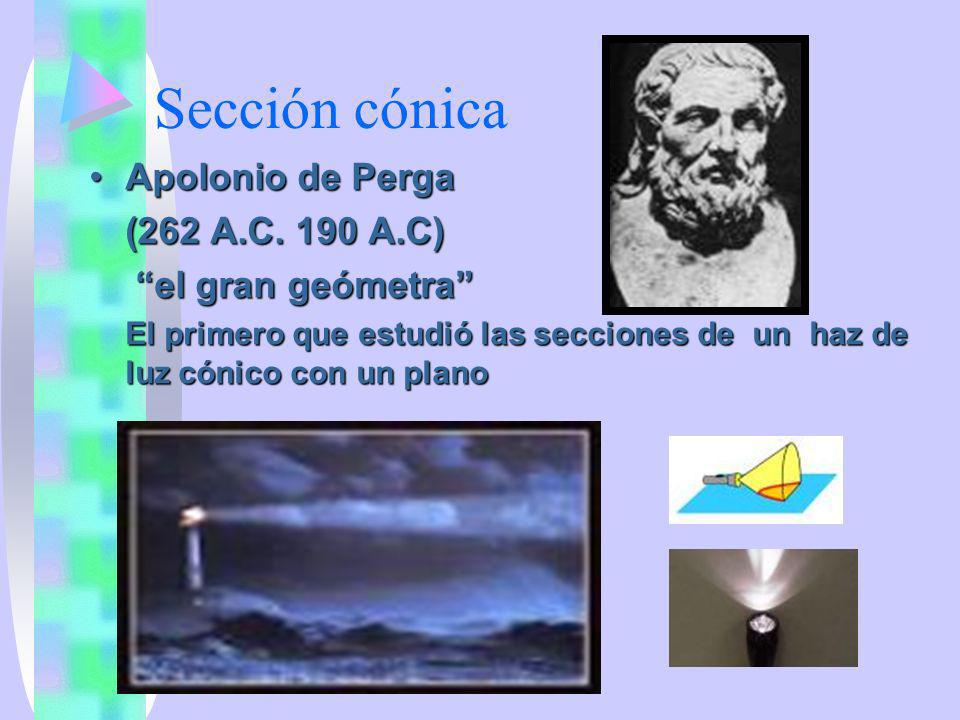

3 Sección cónica Apolonio de Perga (262 A.C. 190 A.C) “el gran geómetra”
El primero que estudió las secciones de un haz de luz cónico con un plano En concreto Apolonio de Perga se deico al estudio de las secciones de un cono

4 Cono o doble cono α Es un haz de rayos (GENERATRICES)
que salen de UN PUNTO (VÉRTICE DEL CONO) y giran alrededor de una recta llamada EJE DEL CONO formando un cierto ángulo α Cono o doble cono es un haz de rayos llamados generatrices Que giran formando un cierto angulo con una recta : el EJE del cono

5 ¡Siempre habrá una generatriz que corte al plano!
Para que sea un cono de verdad este ángulo α siempre estará entre 0 y 90º ¡Siempre habrá una generatriz que corte al plano! Este angulo esta entre 0 y 90 grados Asi que al cortarlo con un plano siempre habra algo en la interseccion

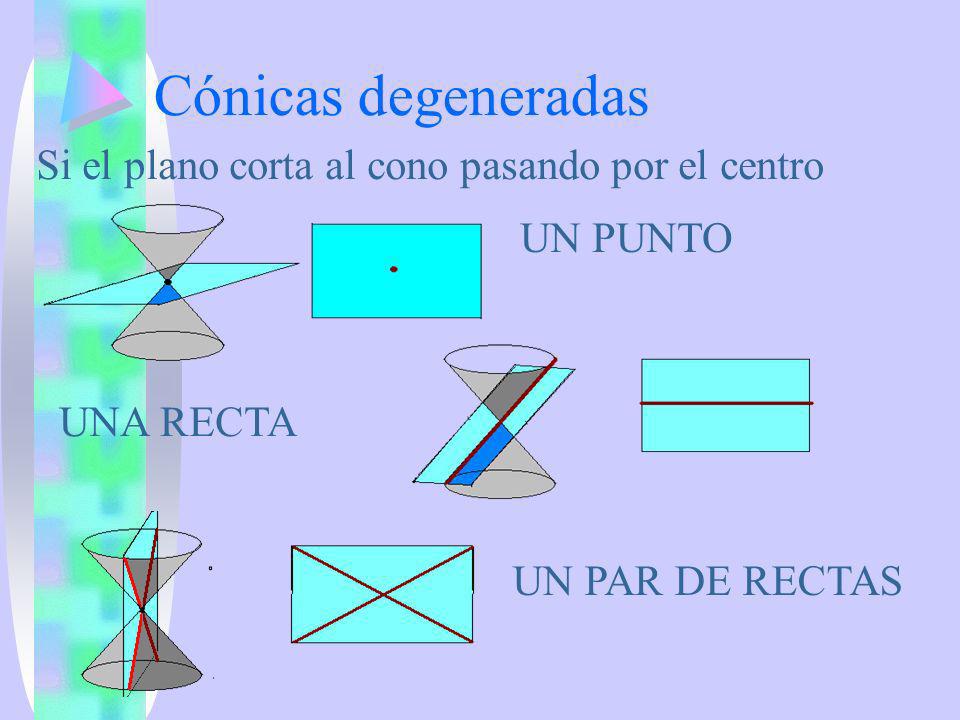

6 Cónicas degeneradas Si el plano corta al cono pasando por el centro
UN PUNTO UNA RECTA Si el plano pasa por el centro, la seccion conica sera solo un punto, una recta o un par de rectas. No es lo que uno se imagina cuandohabla de conicas. Se llaman conicas degeneradas UN PAR DE RECTAS

7 Cónicas no degeneradas
Pero si el plano no pasa por el vértice las secciones salen curvas. Si el plano no pasa por el vertice, obtenemos una serie de figuras curvas. Esto son las conicas. Conicas no degeneradas (Aparecen las secciones y una vision del plano)

8 Clasificación Si el plano y el eje del cono son PERPENDICULARES
circunferencia Si el plano y el eje del cono son PERPENDICULARES Si el plano y el eje forman un ángulo MAYOR que el formado por el eje y una generatriz Si el plano es PARALELO a una generatriz Si el plano y el eje forman un ángulo MENOR que el eje y una generatriz elipse Y si el plano es paralelo al eje la hipérbola se llama EQUILÁTERA Si el plano no pasa por el vertice, obtenemos una serie de figuras curvas. (Aparecen las secciones y una vision del plano) CORREGIR PARABOLA parábola hipérbola

9 Todas estas curvas aparecen en la naturaleza, en el arte y en la tecnología
Estas figuras tan arbitrariamente escogidas, fuero apareciendo en distintos lugares La caída de los cuerpos forma una parábola, al representar los datos en una relación de proporcionalidad inversa aparece una hipérbola equilátera. La elipse aparece en ciertos moluscos y bacterias

10 Pero el renacer de las cónicas en la edad moderna fue gracias a la ASTRONOMIA

11 Kepler y las cónicas Pero lo que distingue a estas curvas sobre otras muchas es su aplicación a la astronomia Johannes Kepler( ) Astrónomo, matemático y físico alemán. Hijo de un mercenario y una bruja.

12 Seguidor de las teorías Copernicanas
Modeló el sistema solar con los 5 planetas conocidos usando los 5 poliedros regulares

13 UN NUEVO ENFOQUE !! Las críticas de Ticho Brahe Le llevaron a
Pero las críticas de su maestro Ticho Brahe: “Un sistema no solo debe ser bello, ademas debe representar la realidad” y los datos aportados sobre la orbita de marte, transformaron para siempre nuestra visión del mundo Le llevaron a UN NUEVO ENFOQUE !!

14 ¡¡Los planetas se mueven formando elipses!!

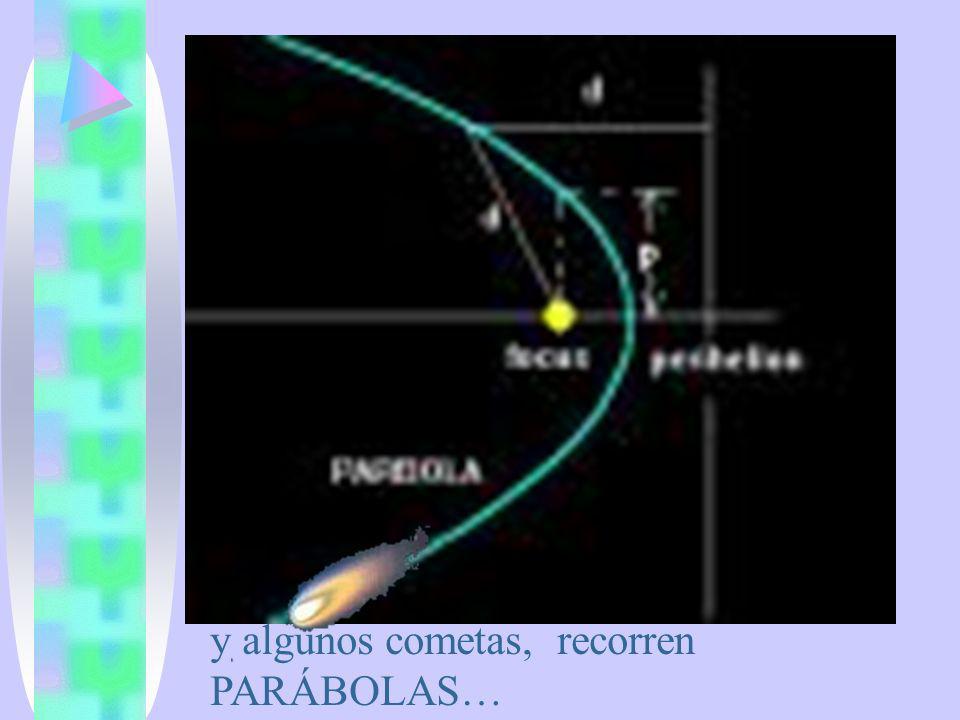

15 y algunos cometas, recorren PARÁBOLAS…

16 Despertó un nuevo interés por las cónicas

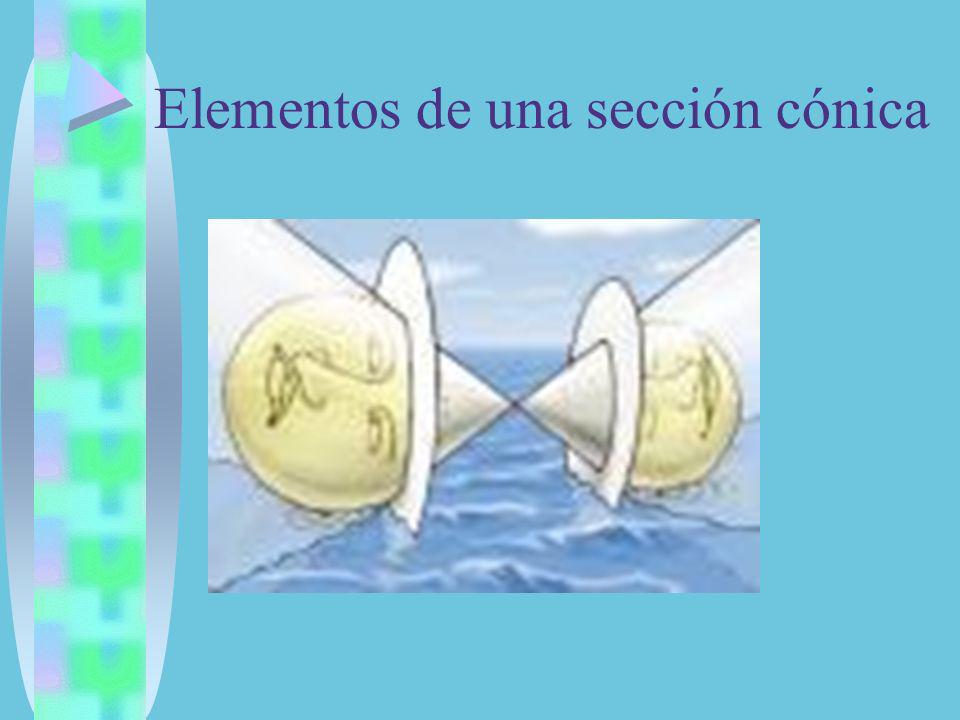

17 Elementos de una sección cónica
Elementos de una seccion conica

18 Eje de simetría Cono es simétrico respecto a cq plano que contenga al eje Plano es simétrico respecto a cq. Plano perpendicular a él Cónica es simétrica respecto a la proyección del eje en el plano (la intersección del único plano perpendicular a la cónica, conteniendo al eje) Eje de simetria

19 Las esferas: Focos y directriz
Esfera tangente al cono Esferas Focos directriz

20 Tangentes al cono y al plano de la cónica
Sean dos esferas… Tangentes al cono y al plano de la cónica A la vez

21 FOCOS Las esferas tocan al plano de la cónica en sendos puntos llamados FOCOS F y F’ Y tocan al cono en dos circunferencias G1 y G2

22 Perpendicularmente al eje de simetría
Directriz El plano determinado por la circunferencia tangente G1 (o G2) Y el plano de la cónica Perpendicularmente al eje de simetría Se cortan en la DIRECTRIZ Agregar elipse con directriz Directriz Foco

23 La parábola solo tiene una directriz
La hipérbola tiene dos Directriz La parábola solo tiene una directriz Esferas y focos en cada una de las cónicas Directriz

24 La directriz es la línea hacia la que se achata la cónica
Si fijamos uno de los focos y el eje de simetría vemo9s que Según vamos inclinando un plano horizontal, el circulo se va convirtiendo en una elipse mas excéntrica, para pasar a ser una parábola cuando el plano es paralelo a una de las generatrices, y se convierte en hipérbola cuando Cuanto más se alejan los focos entre sí, más se acercan a sus respectivas directrices

25 Excentricidad ε= PF/PD
PF=PG por potencia de un punto a una circunferencia Y la proyección de PG y PD en el eje es la misma, G y D están a la misma altura Este numero no depende mas que de la inclinación del plano que corta a la cónica Dibujo y calculo β es el ángulo que forma el plano de la cónica y su eje PG cosα=PD cosβ ε= PF/PD=PG/PD=cosβ/ cosα

26 Clasificación de las cónicas
Circunferencia ε = 0 PF=radio PD=∞ Elipse ε <1 PF< PD Parábola ε =1 PF =PD Hipérbola ε >1 PF> PD Excentricidad es el cociente de la distancia foco punto, punto -directriz

27 La orbita de la tierra es una elipse de excentricidad 0,017

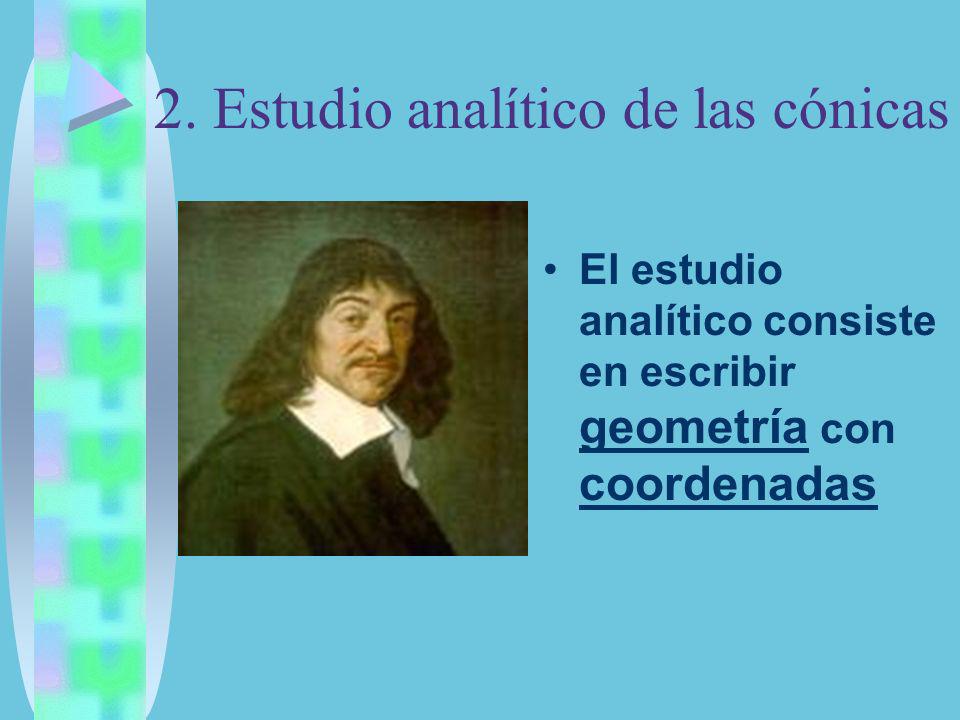

28 2. Estudio analítico de las cónicas
El estudio analítico consiste en escribir geometría con coordenadas 3 Estudio analitico de las conicas El estudio analitico consiste en convertir los razonamientos geometricos al lenguaje de las coordenadas (Foto de Descartes)

29 PARÁBOLA Es el lugar geométrico de los puntos del plano que equidistan de un punto fijo llamado foco y de una recta fija llamada directriz . PF=PD Si tomamos los ejes coordenados adecuados las ecuaciones de las cónicas pueden ser muy sencillas Parábola Eje x la mediatriz entre el foco y la directriz P=(x,y) F=(0,c) D=(x,-c) Eje y eje focal 2ª la distancia entre el foco y la directriz x2 = 4cy En general y=ax2

30 Si la parábola no tiene su vértice en (0,0) si no en (p, q) entonces la ecuación sería:
(y – q) =a (x – p)2 y=a(x2-2px+p2)+q y=ax2-2apx+ap2 +q y=ax2+b x+c Hiperbola y elipse Fp+fp´es constante (dos dibujos)

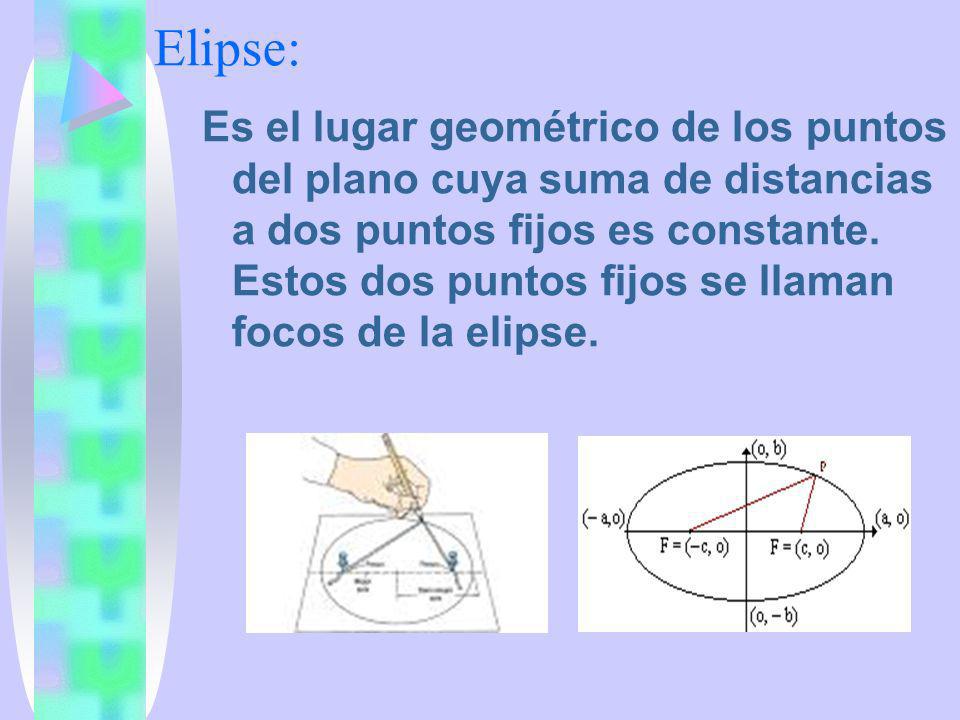

31 Elipse: Es el lugar geométrico de los puntos del plano cuya suma de distancias a dos puntos fijos es constante. Estos dos puntos fijos se llaman focos de la elipse.

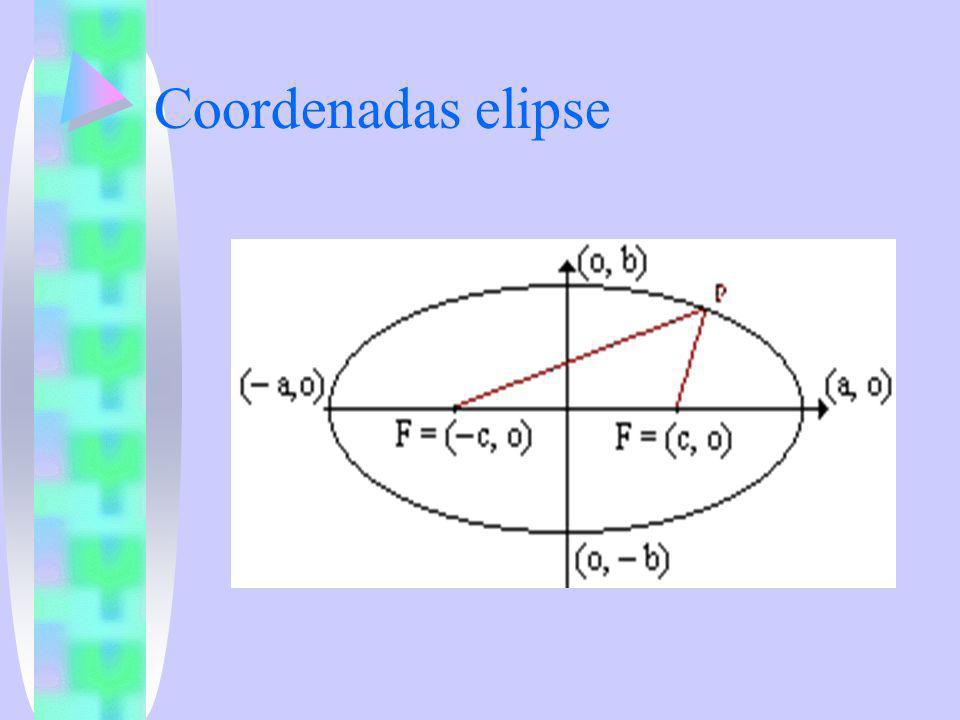

32 Coordenadas elipse

33 Ecuación elipse PF + PF' = 2 a Usando c2 = a2 + b2

34 HIPERBOLA Es el lugar geométrico de los puntos del plano cuya diferencia de distancias entre dos puntos fijos es constante. Estos dos puntos fijos se llaman focos de la hipérbola . Falta el razonamiento de porque

35 Coordenadas hipérbola I
Matar al punto

36 Ecuación hiperbola PF – PF' = 2 a Usando c2 = a2 + b2 Como af+af´=aa´

37 ASINTOTAS Son la proyección en el plano de la cónica de las generatrices paralelas a la cónica Usando esta propiedad y poniendo coordenadas

38 Coordenadas hipérbola II
Si la hipérbola es EQUILATERA las asíntotas son perpendiculares y pueden ser tomados como ejes Lo mismo hiperbola

39 Rotemos las coordenadas …
a=b x2-y2=a2 Rotación de 45º (x+y)2-(x-y)2=2a2 4xy=2a2 Si los ejes son las asintotas en el caso de ser recta.Depurar

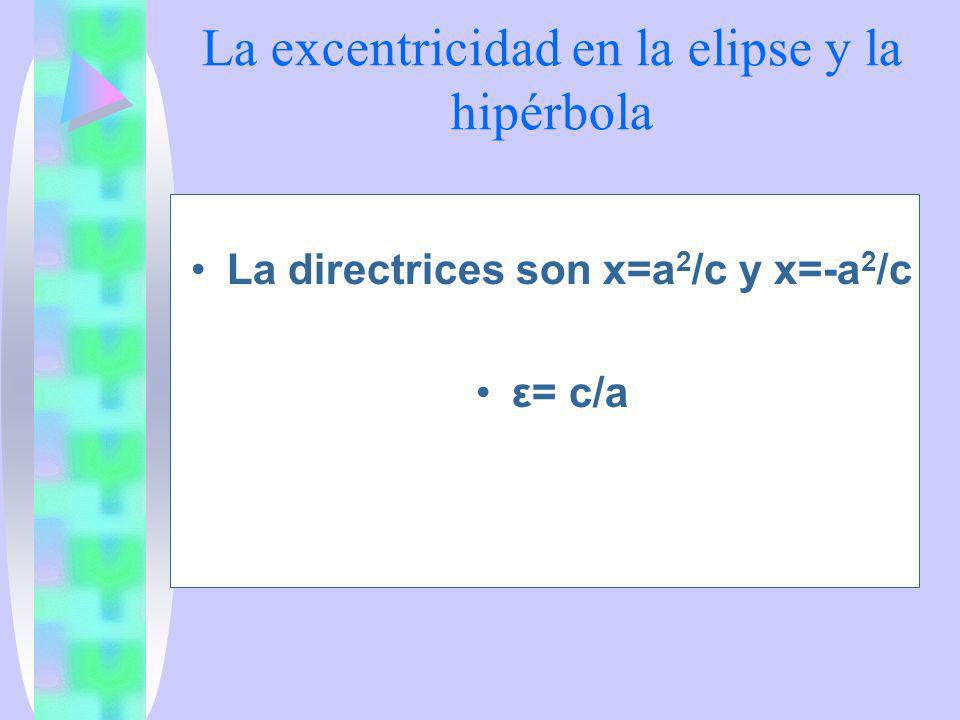

40 La excentricidad en la elipse y la hipérbola
La directrices son x=a2/c y x=-a2/c ε= c/a Falta todo el razonamiento

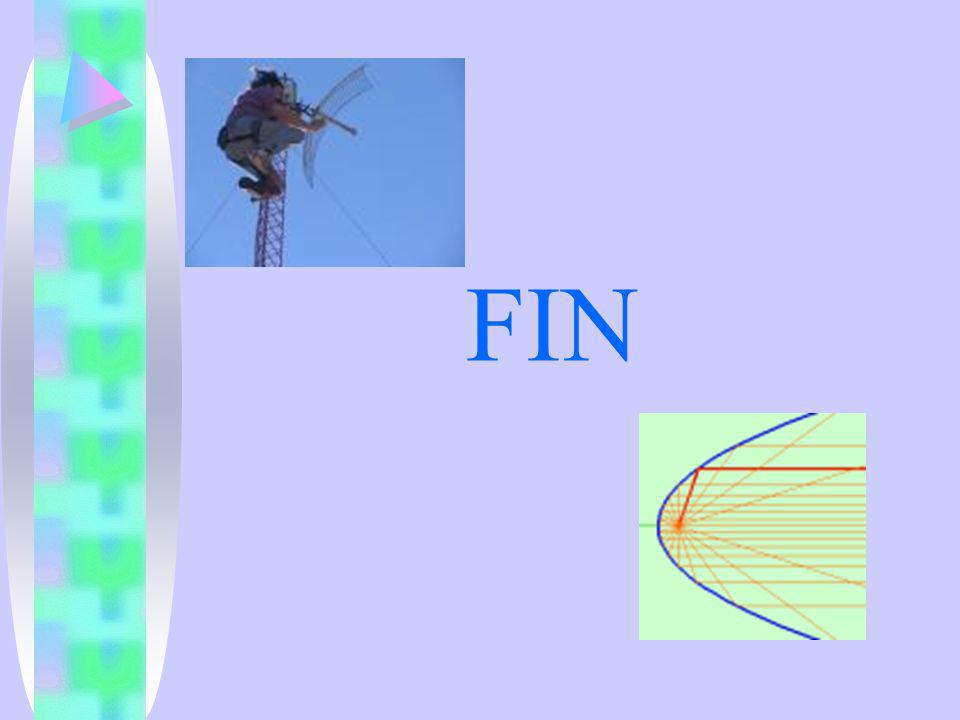

41 FIN Aunque se podría contar lo de la parábola y los rayos
Añadir urgentemente
