Teclado y Display Ing. Marcelo Trujillo Profesor Asociado

Presentación del tema: "Teclado y Display Ing. Marcelo Trujillo Profesor Asociado"— Transcripción de la presentación:

1 Teclado y Display Ing. Marcelo Trujillo Profesor Asociado

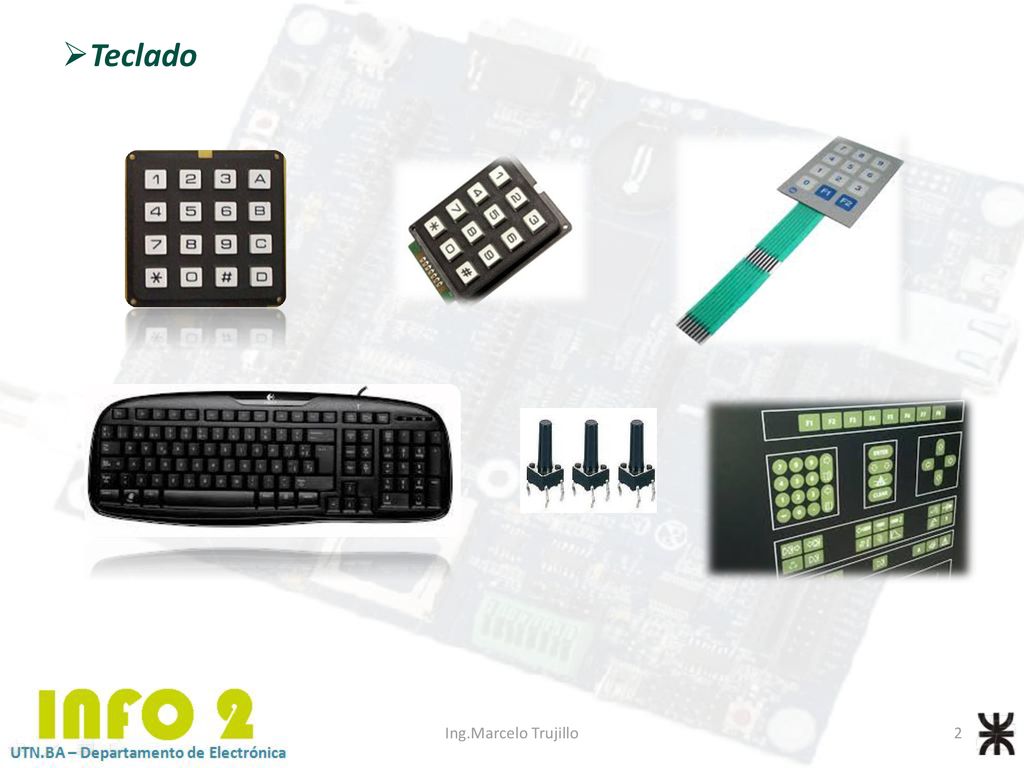

2 Teclado Ing.Marcelo Trujillo

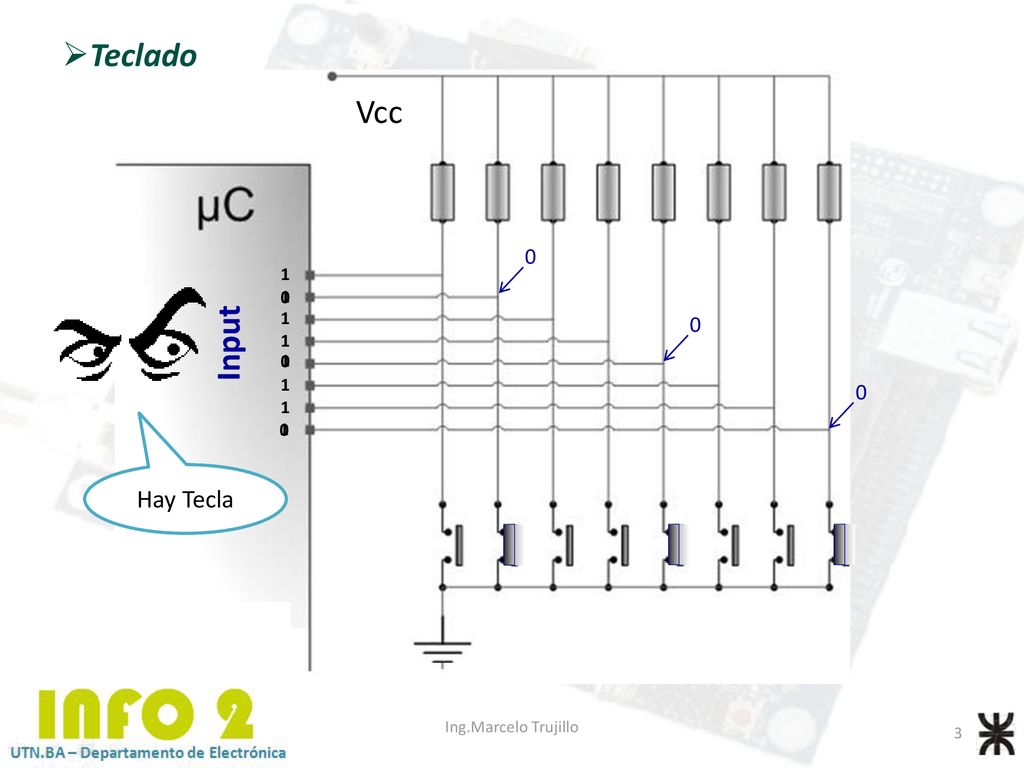

3 Teclado Vcc Input Hay Tecla Hay Tecla Hay Tecla 1 1 1 1
1 1 Input 1 1 Hay Tecla Hay Tecla Hay Tecla Ing.Marcelo Trujillo

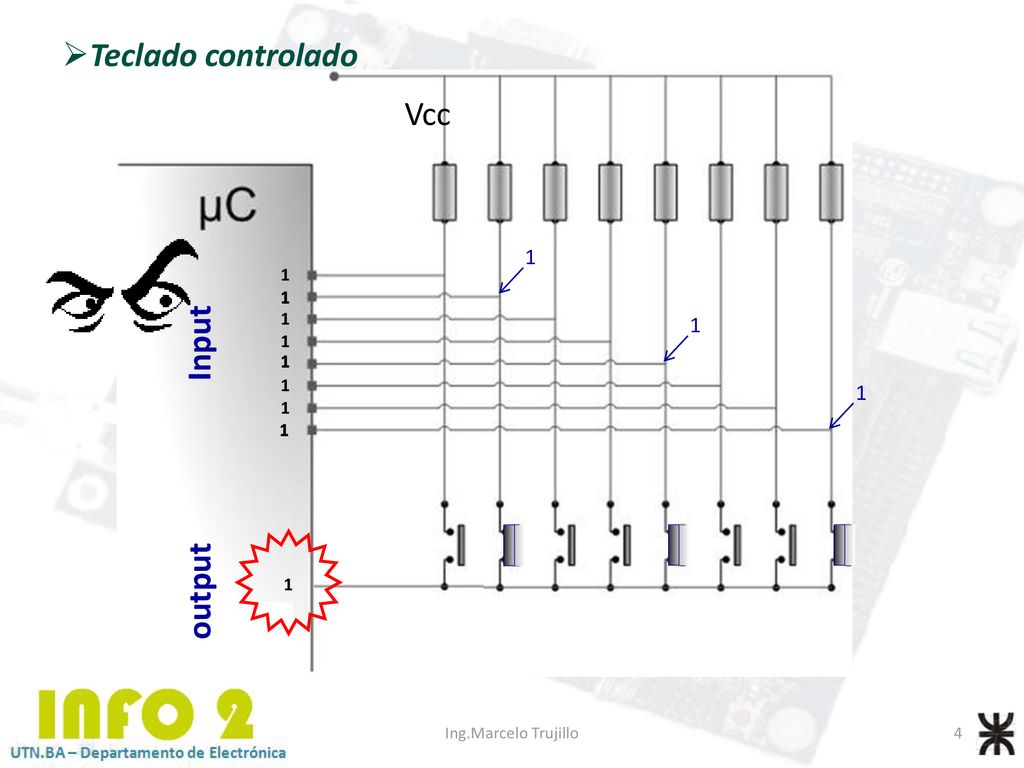

4 Teclado controlado Vcc Input output 1 1 1 1 1 1 1 1 1 1 1
Ing.Marcelo Trujillo

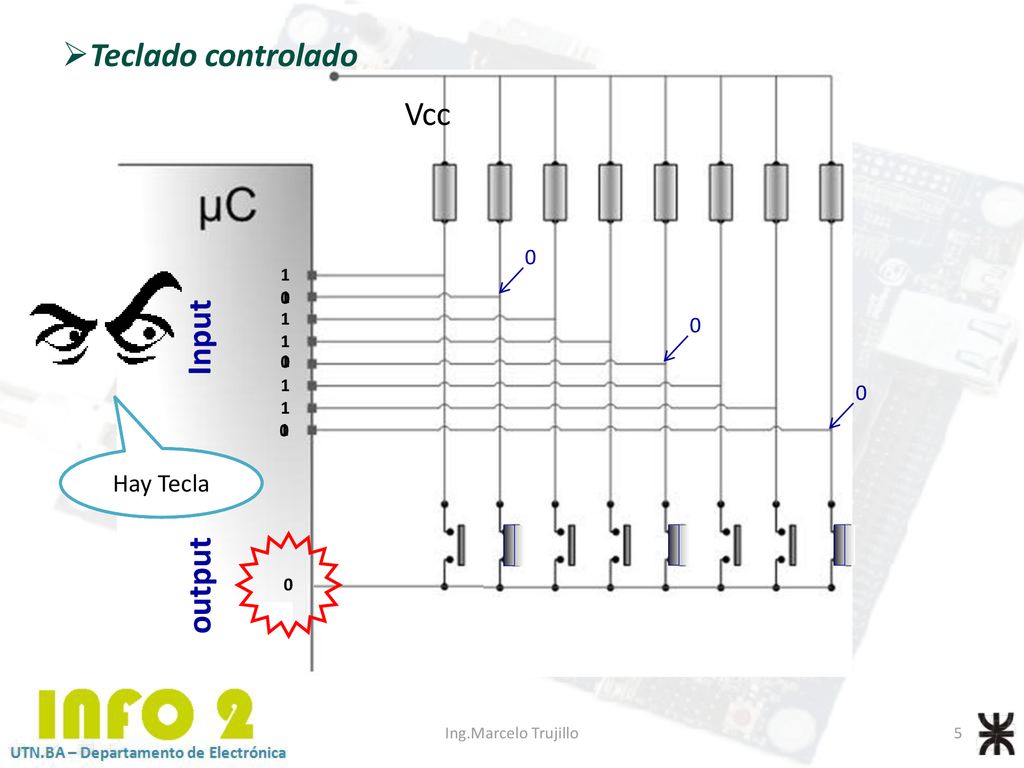

5 Teclado controlado Vcc Input output Hay Tecla Hay Tecla Hay Tecla 1 1
1 1 Input 1 1 Hay Tecla Hay Tecla Hay Tecla output Ing.Marcelo Trujillo

6 Y si tengo un montón de teclas ??????
Teclado controlado Y si tengo un montón de teclas ?????? Cuantos pines uso ?????? Ing.Marcelo Trujillo

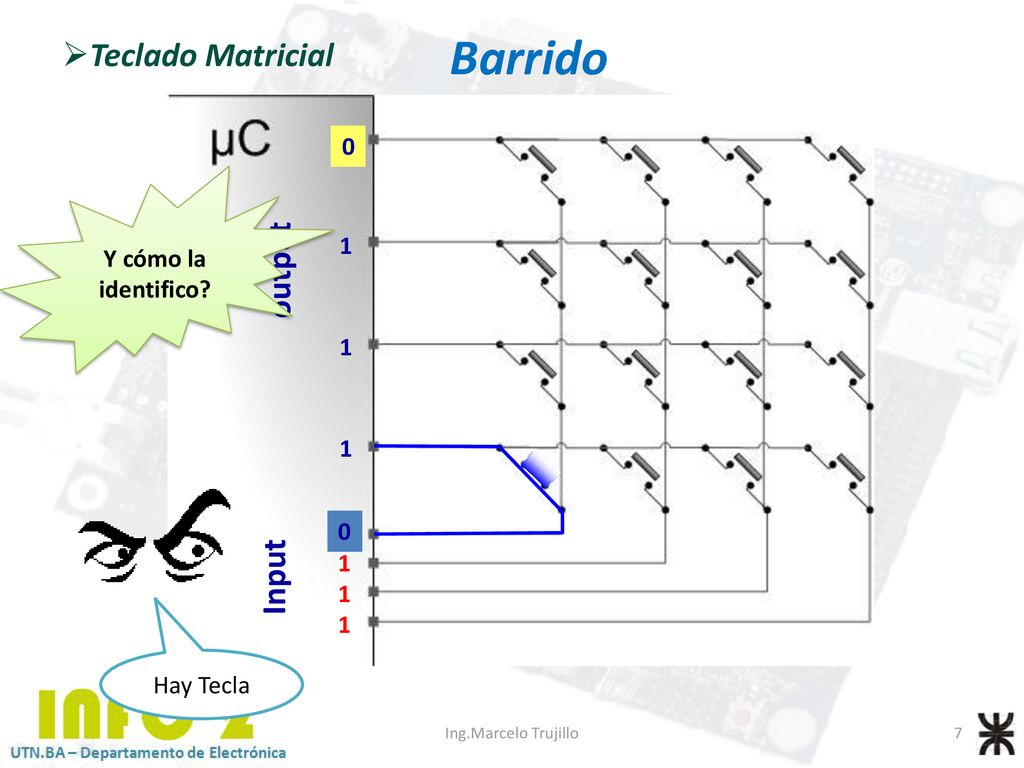

7 Barrido Teclado Matricial output Input 1 Y cómo la identifico? 1
Y cómo la identifico? output 1 Input Hay Tecla Ing.Marcelo Trujillo

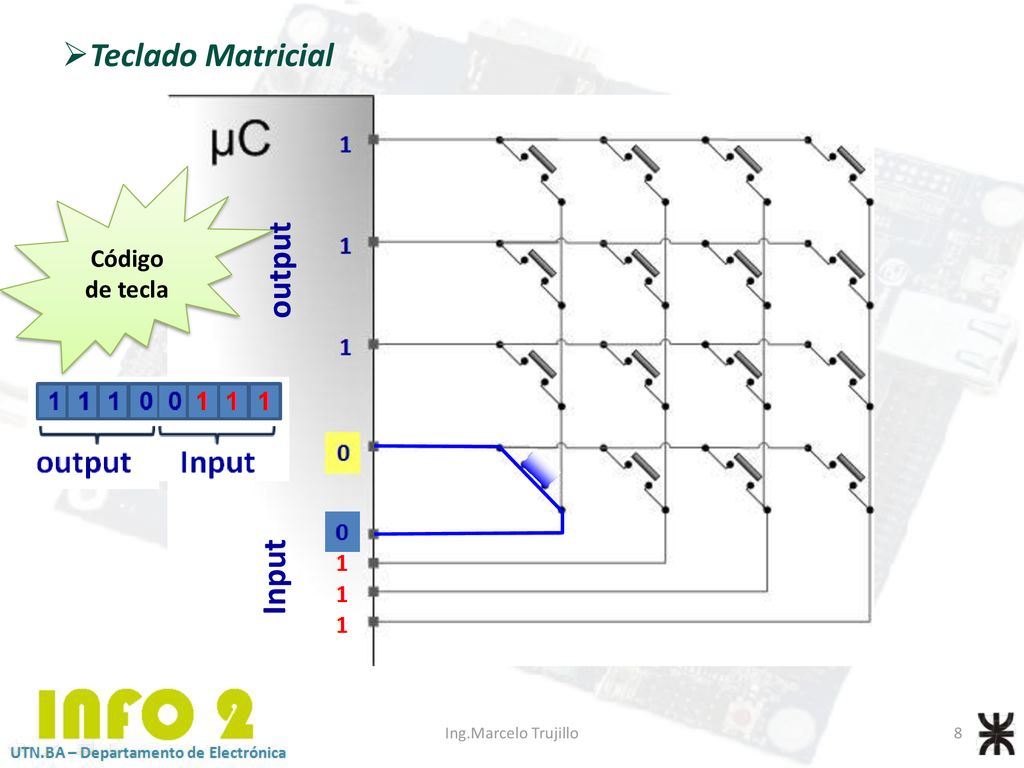

8 Teclado Matricial 1 output Input Código de tecla Ing.Marcelo Trujillo

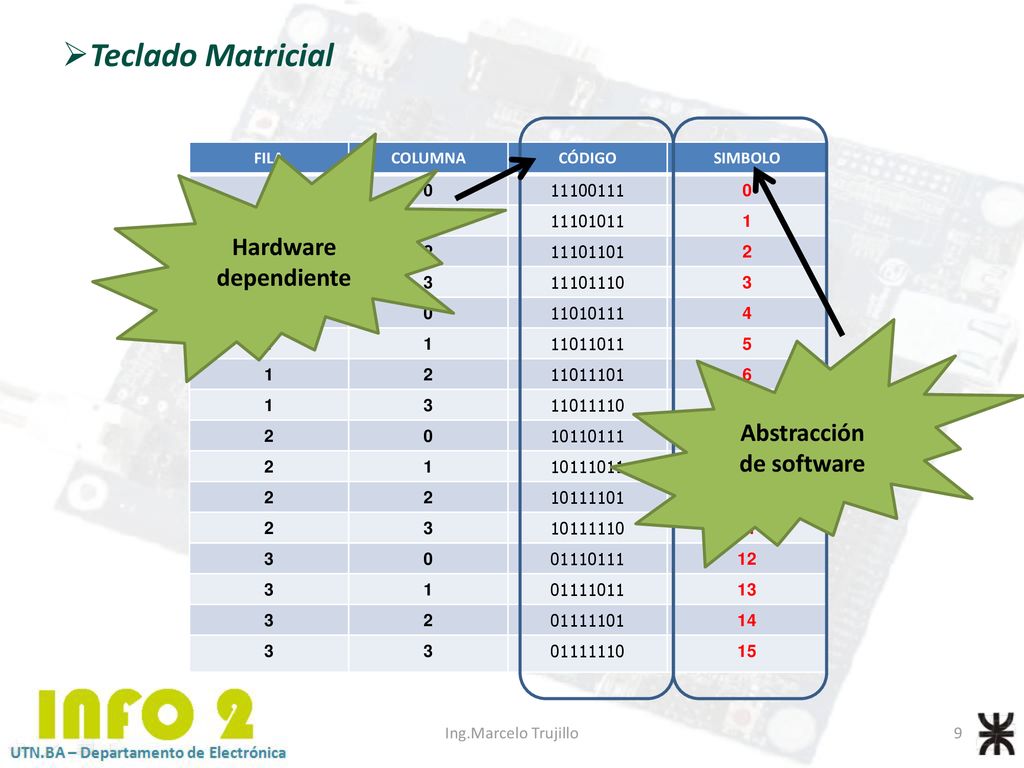

9 Abstracción de software
Teclado Matricial Hardware dependiente FILA COLUMNA CÓDIGO SIMBOLO 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Abstracción de software Ing.Marcelo Trujillo

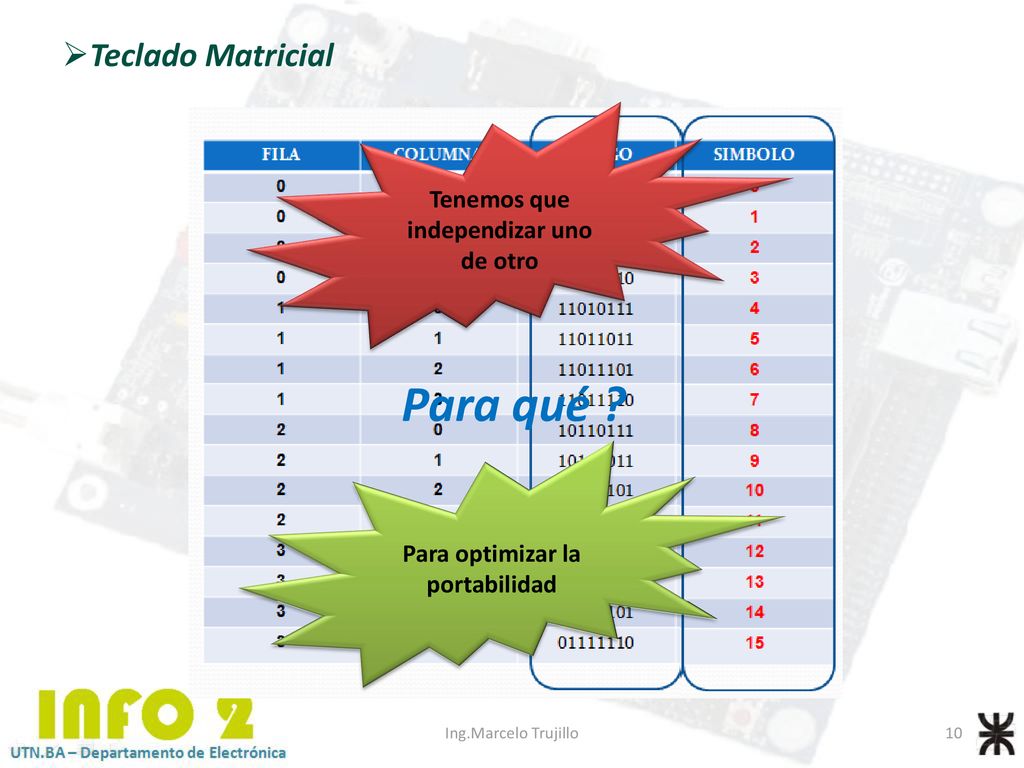

10 Tenemos que independizar uno de otro Para optimizar la portabilidad
Teclado Matricial Tenemos que independizar uno de otro Para qué ? Para optimizar la portabilidad Ing.Marcelo Trujillo

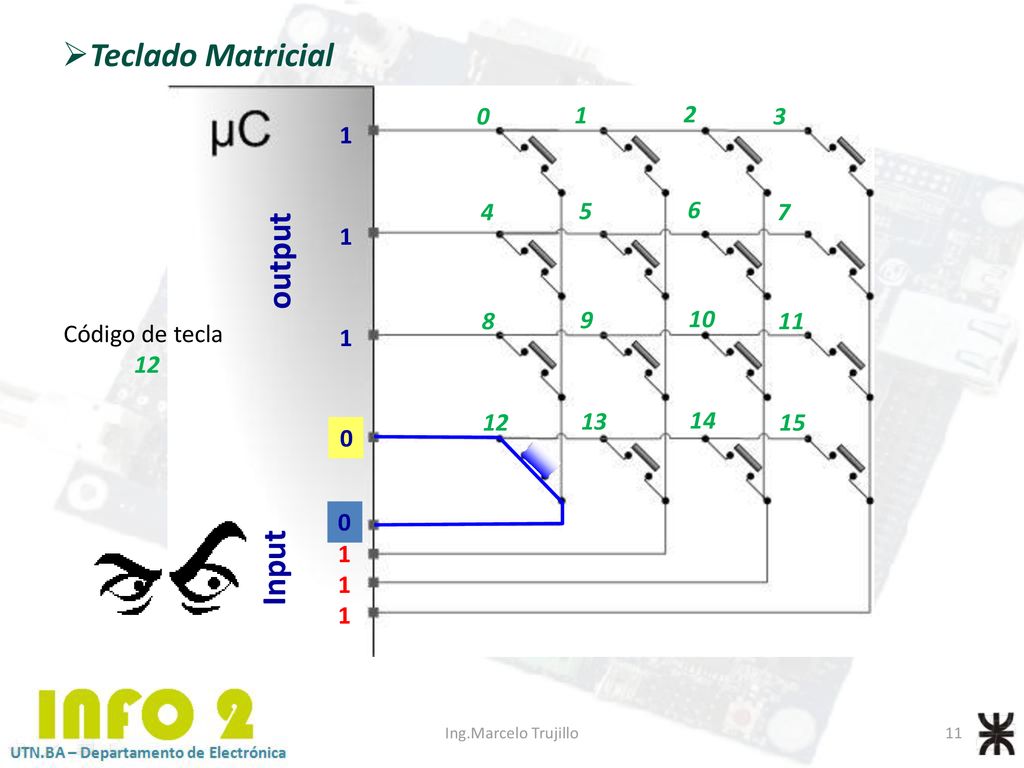

11 Teclado Matricial output Input 1 2 3 1 4 5 6 7 8 9 10 11
1 2 3 1 4 5 6 7 output 8 9 10 11 Código de tecla 12 12 13 14 15 1 Input Ing.Marcelo Trujillo

12 Teclado Matricial – Tiempo de demora al barrido
1 output t0 t0: tiempo que demora en llegar el cero a puerto de entrada 1 Input Ing.Marcelo Trujillo

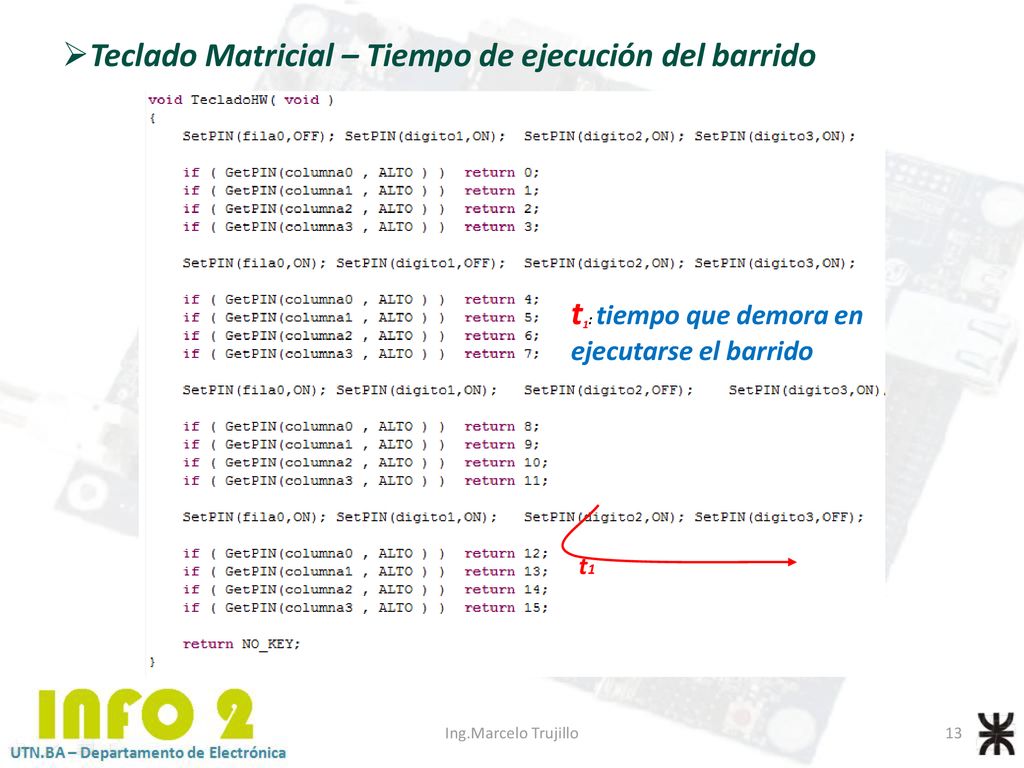

13 Teclado Matricial – Tiempo de ejecución del barrido
t1: tiempo que demora en ejecutarse el barrido t1 Ing.Marcelo Trujillo

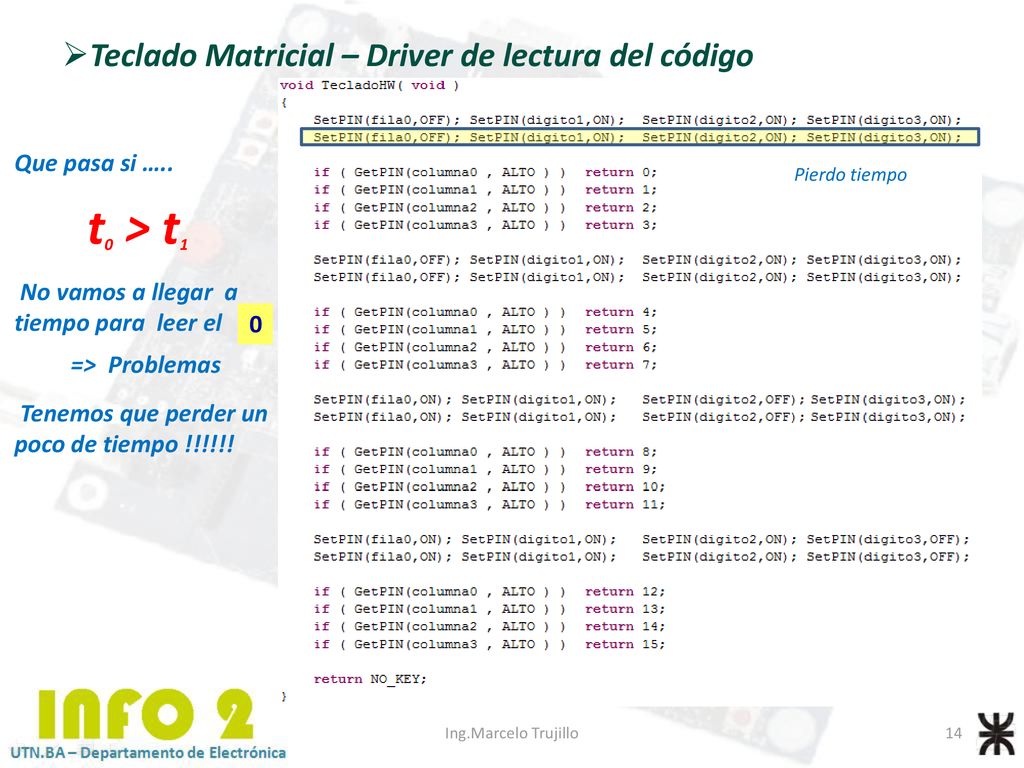

14 t0 > t1 Teclado Matricial – Driver de lectura del código
Pierdo tiempo Que pasa si ….. t0 > t1 No vamos a llegar a tiempo para leer el => Problemas Tenemos que perder un poco de tiempo !!!!!! Ing.Marcelo Trujillo

15 Rebote - Bounce contactos Ing.Marcelo Trujillo

16 Ing. Marcelo Ángel Trujillo
Rebote - Bounce Presiono Suelto Lo tenemos que eliminar!! 30/05/2011 Ing. Marcelo Ángel Trujillo

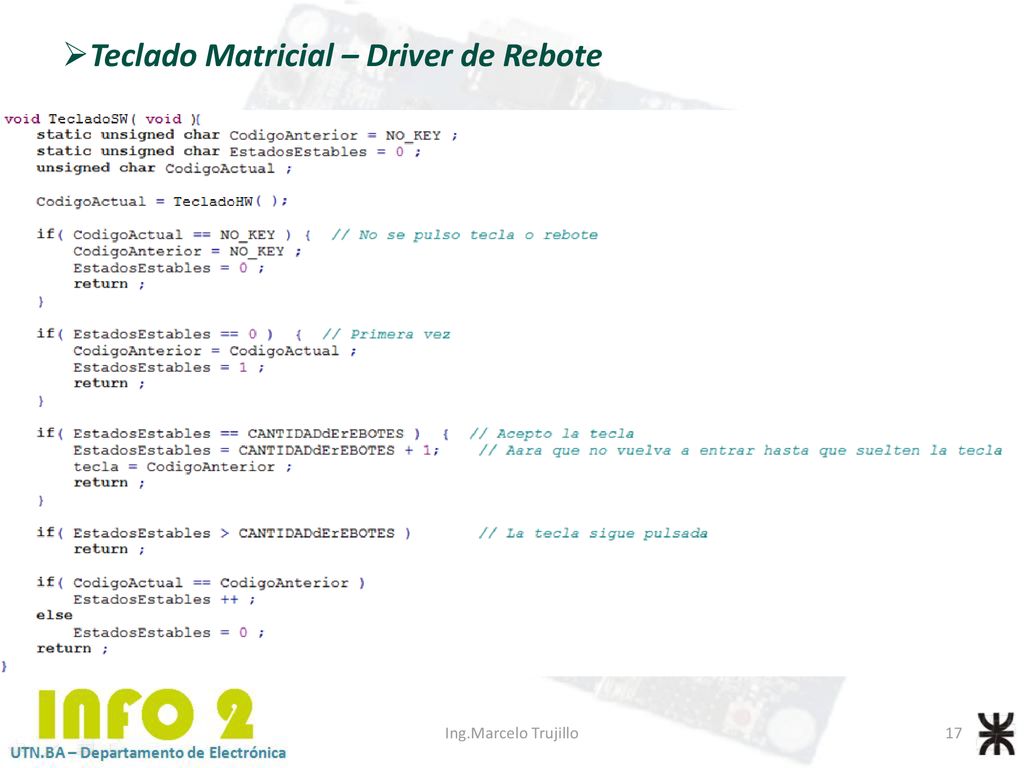

17 Teclado Matricial – Driver de Rebote
Ing.Marcelo Trujillo

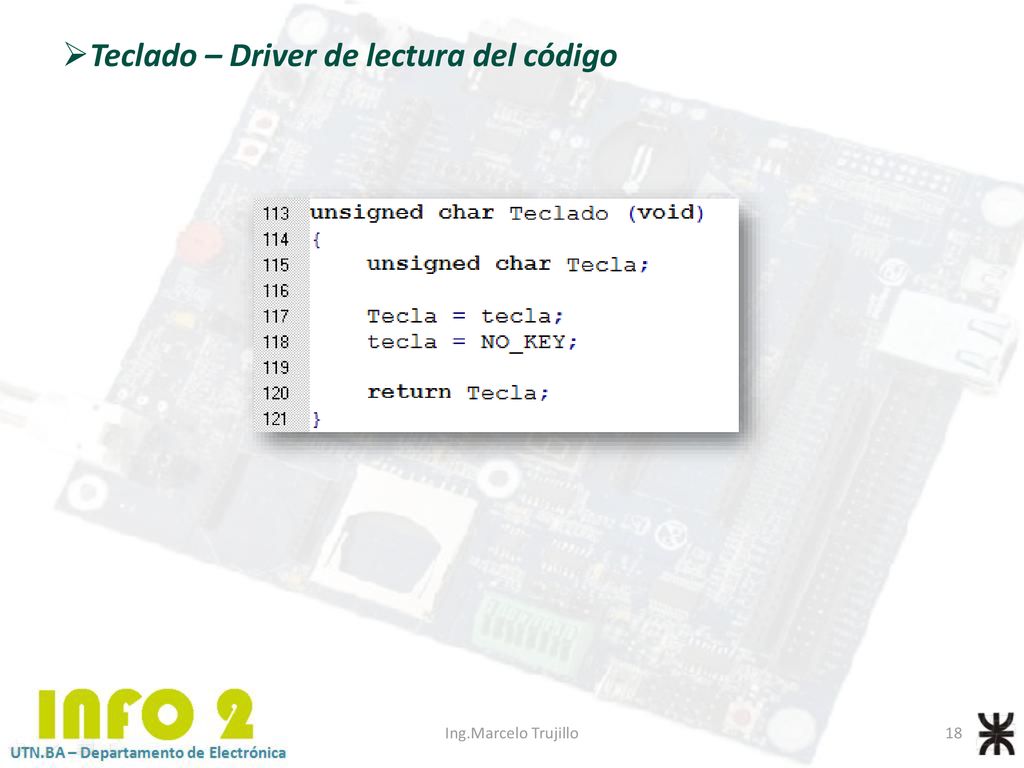

18 Teclado – Driver de lectura del código
Ing.Marcelo Trujillo

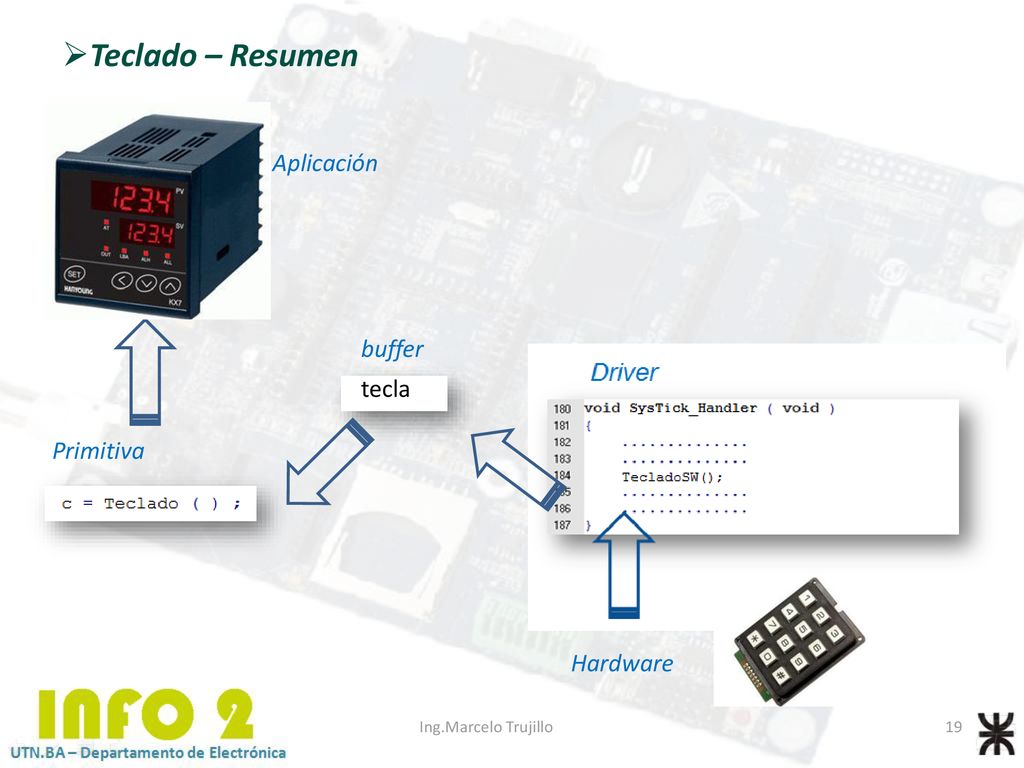

19 Teclado – Resumen Aplicación buffer tecla Primitiva Hardware
Ing.Marcelo Trujillo

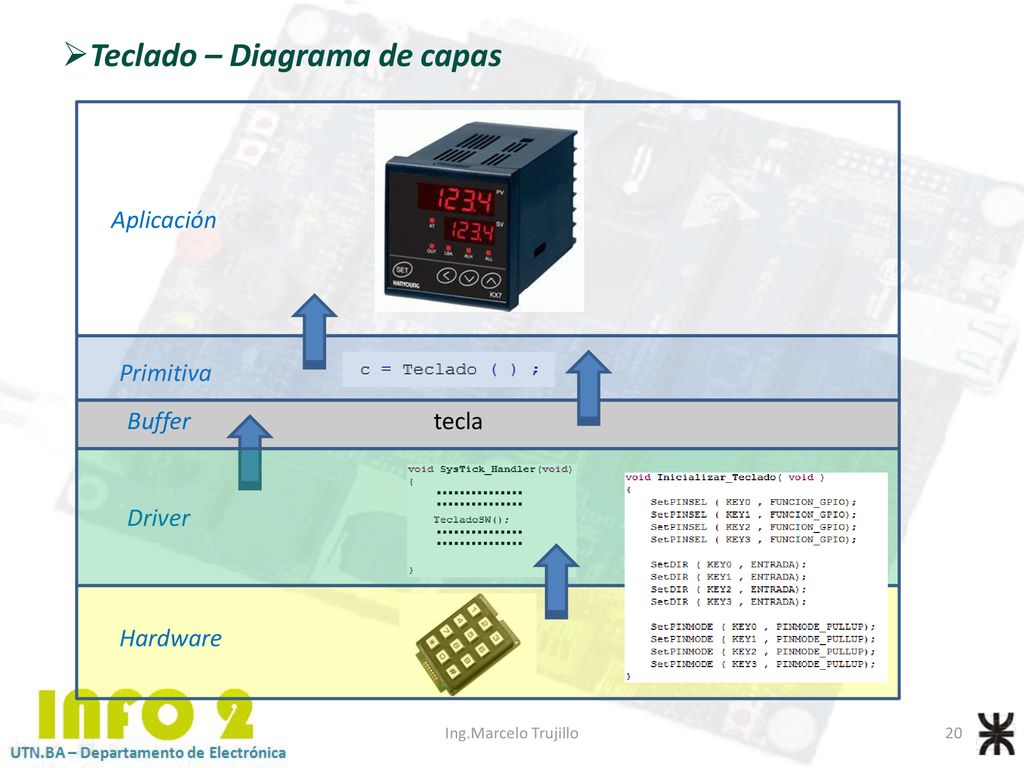

20 Teclado – Diagrama de capas
Aplicación Primitiva tecla Buffer Driver Hardware Ing.Marcelo Trujillo

21 t Presentación de La información Ing.Marcelo Trujillo

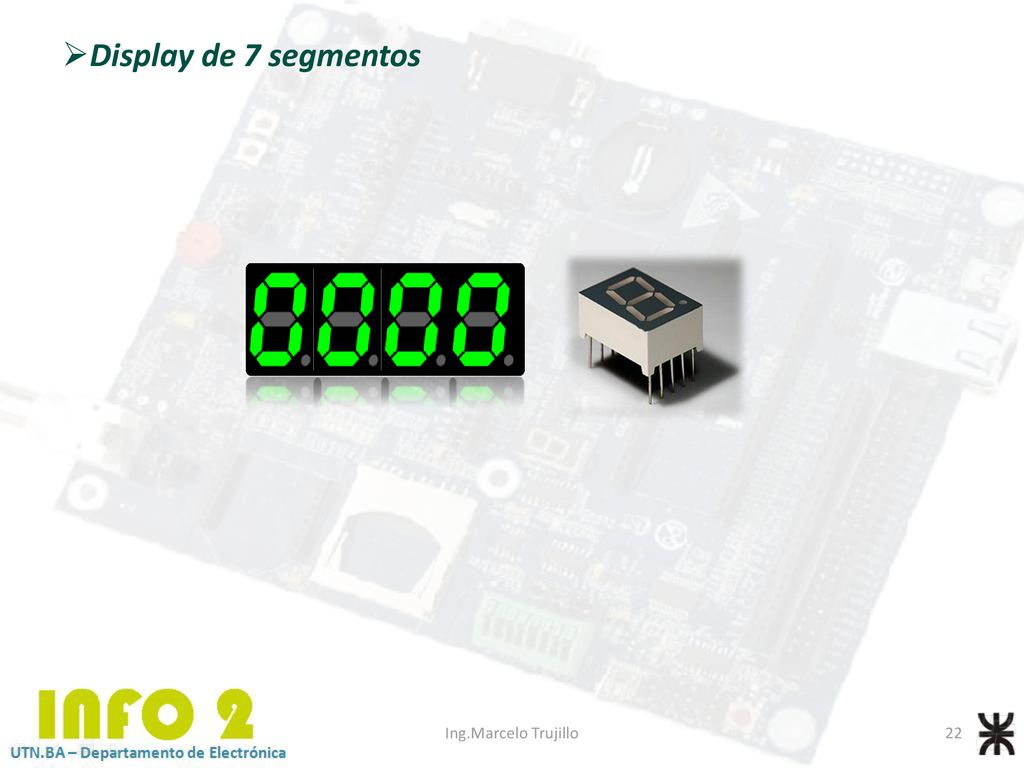

22 Display de 7 segmentos Ing.Marcelo Trujillo

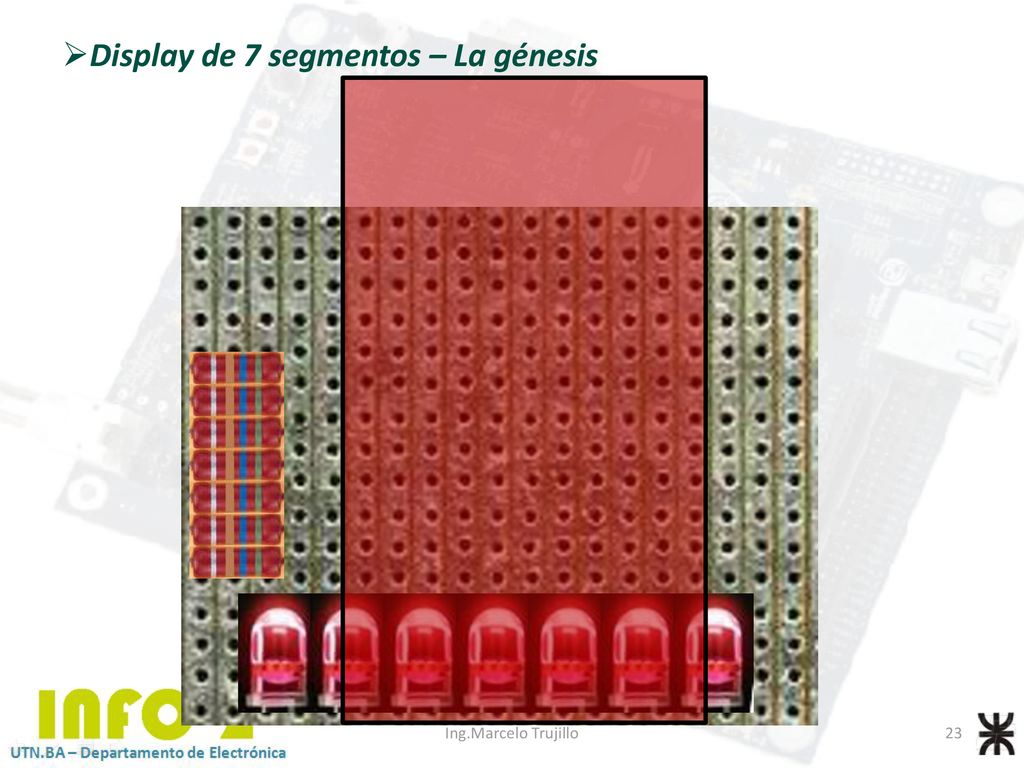

23 Display de 7 segmentos – La génesis
Ing.Marcelo Trujillo

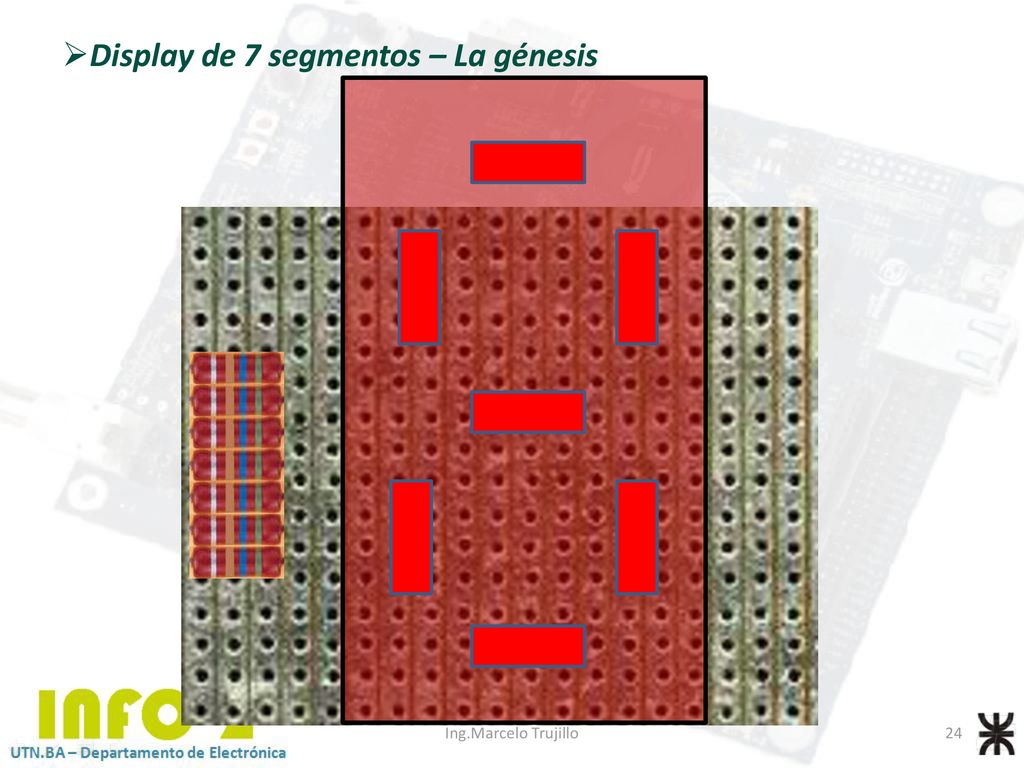

24 Display de 7 segmentos – La génesis
Ing.Marcelo Trujillo

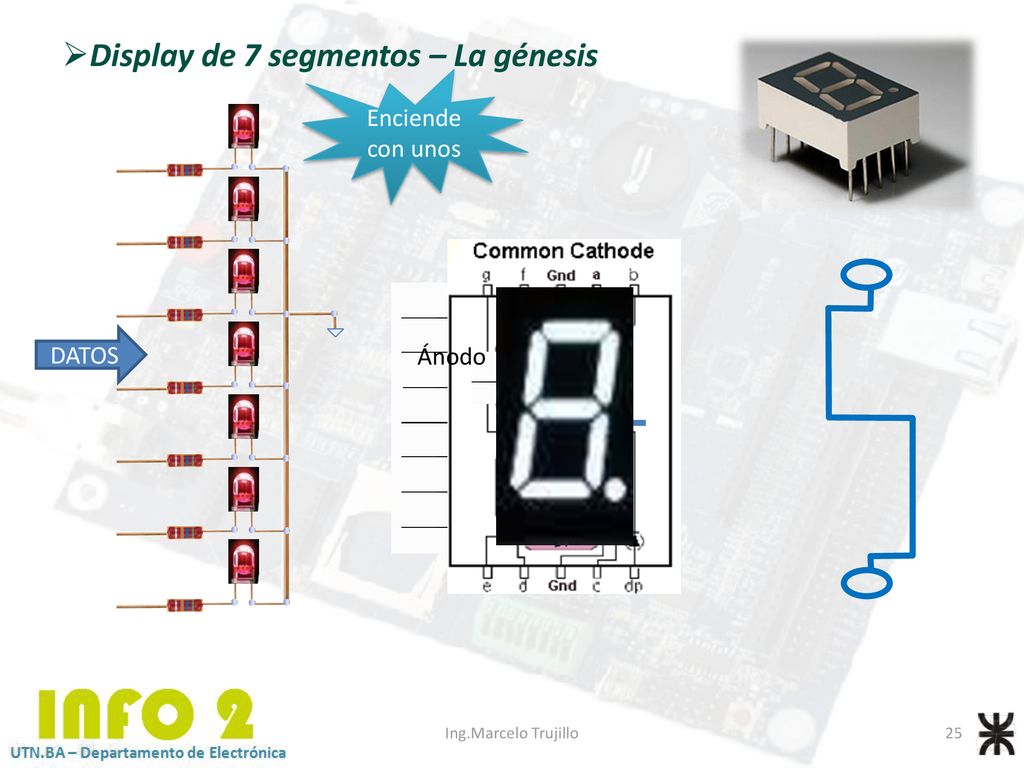

25 Display de 7 segmentos – La génesis
Enciende con unos DATOS Ánodo Cátodo Ing.Marcelo Trujillo

26 Display de 7 segmentos – La génesis
Enciende con ceros VCC DATOS Ing.Marcelo Trujillo

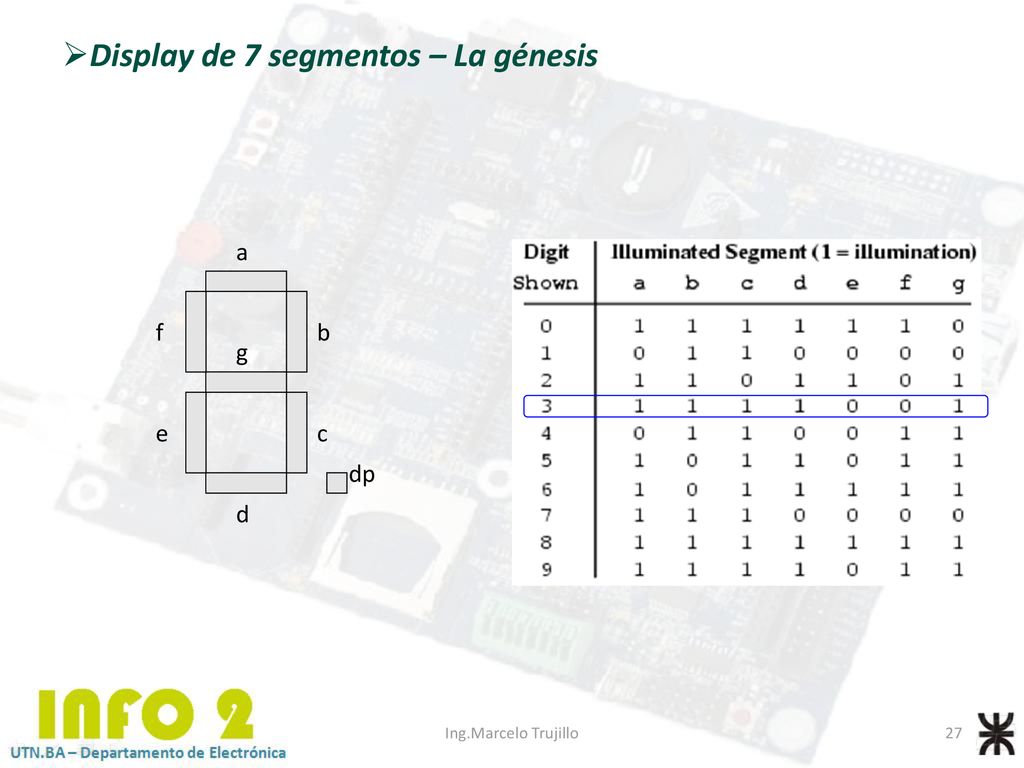

27 Display de 7 segmentos – La génesis
f b g e c dp d Ing.Marcelo Trujillo

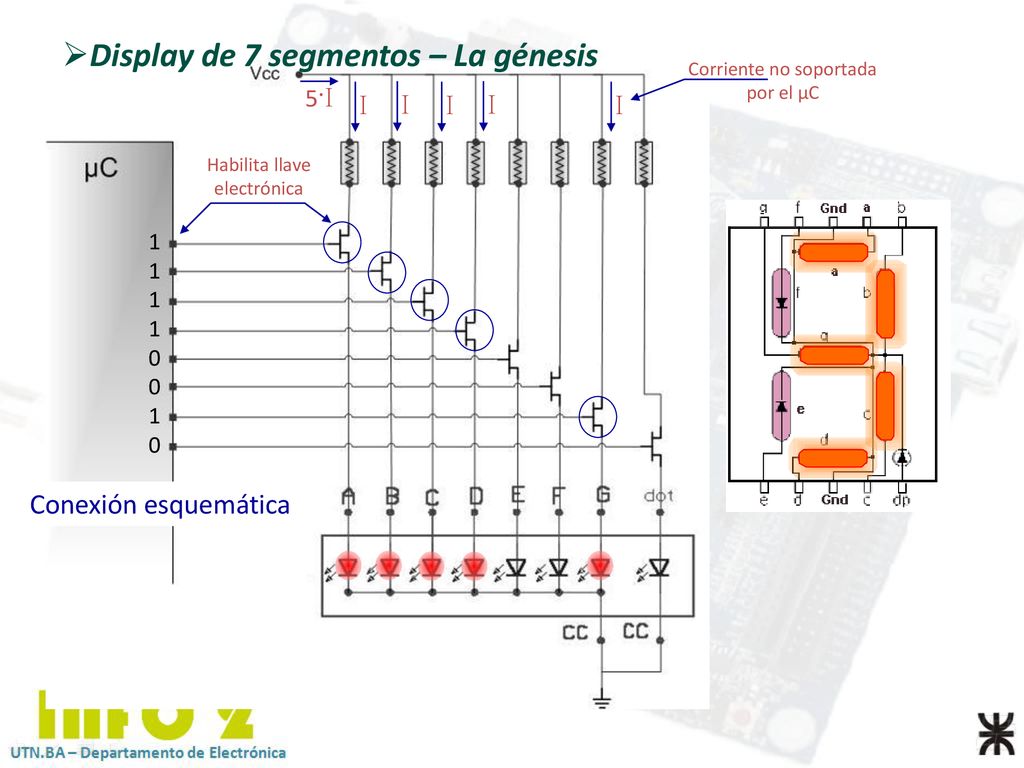

28 Display de 7 segmentos – La génesis
Corriente no soportada por el μC 5·I I Habilita llave electrónica 1 Conexión esquemática

29 Display de 7 segmentos – Varios dígitos
Poco Efectivo

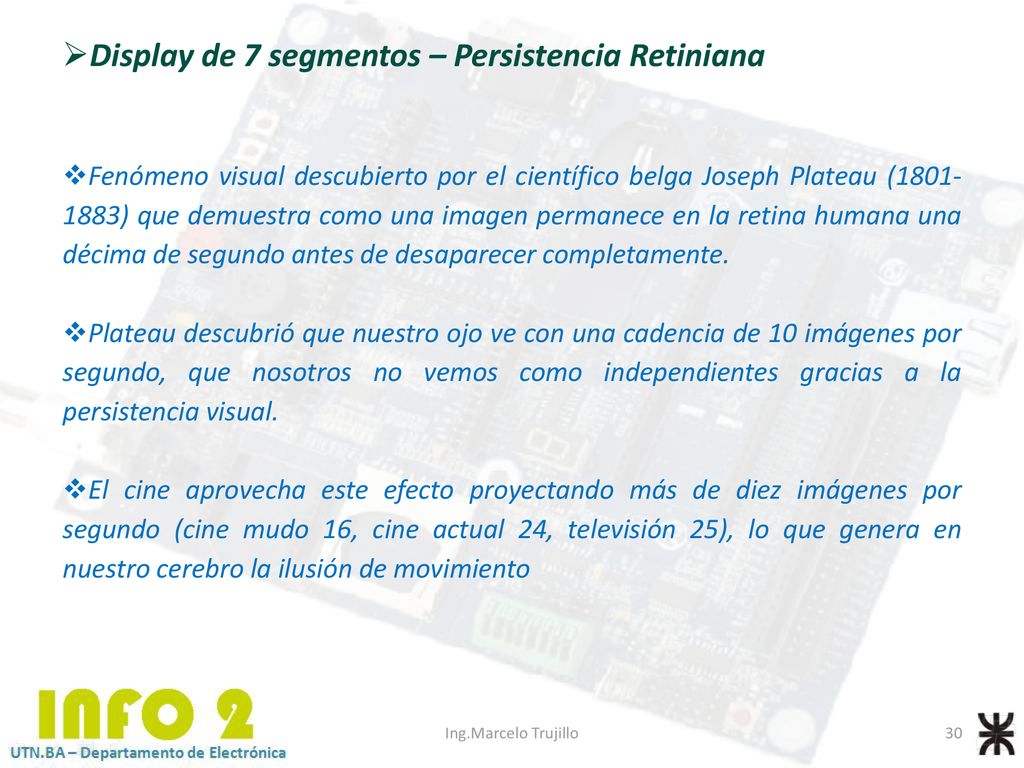

30 Display de 7 segmentos – Persistencia Retiniana
Fenómeno visual descubierto por el científico belga Joseph Plateau ( ) que demuestra como una imagen permanece en la retina humana una décima de segundo antes de desaparecer completamente. Plateau descubrió que nuestro ojo ve con una cadencia de 10 imágenes por segundo, que nosotros no vemos como independientes gracias a la persistencia visual. El cine aprovecha este efecto proyectando más de diez imágenes por segundo (cine mudo 16, cine actual 24, televisión 25), lo que genera en nuestro cerebro la ilusión de movimiento Ing.Marcelo Trujillo

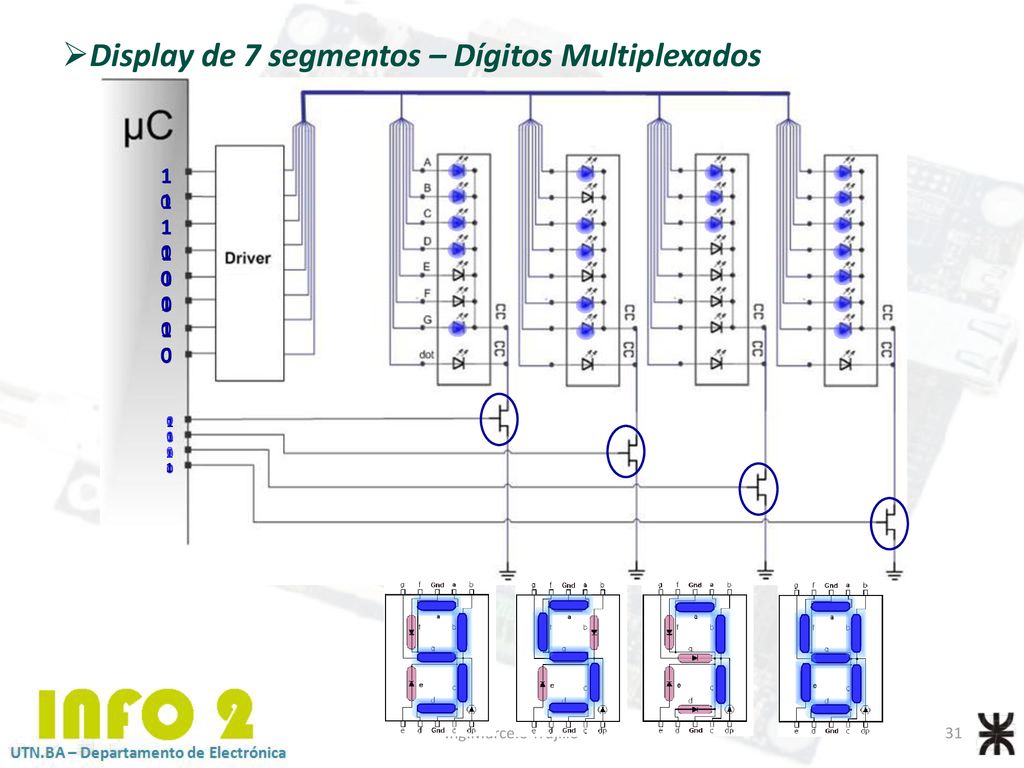

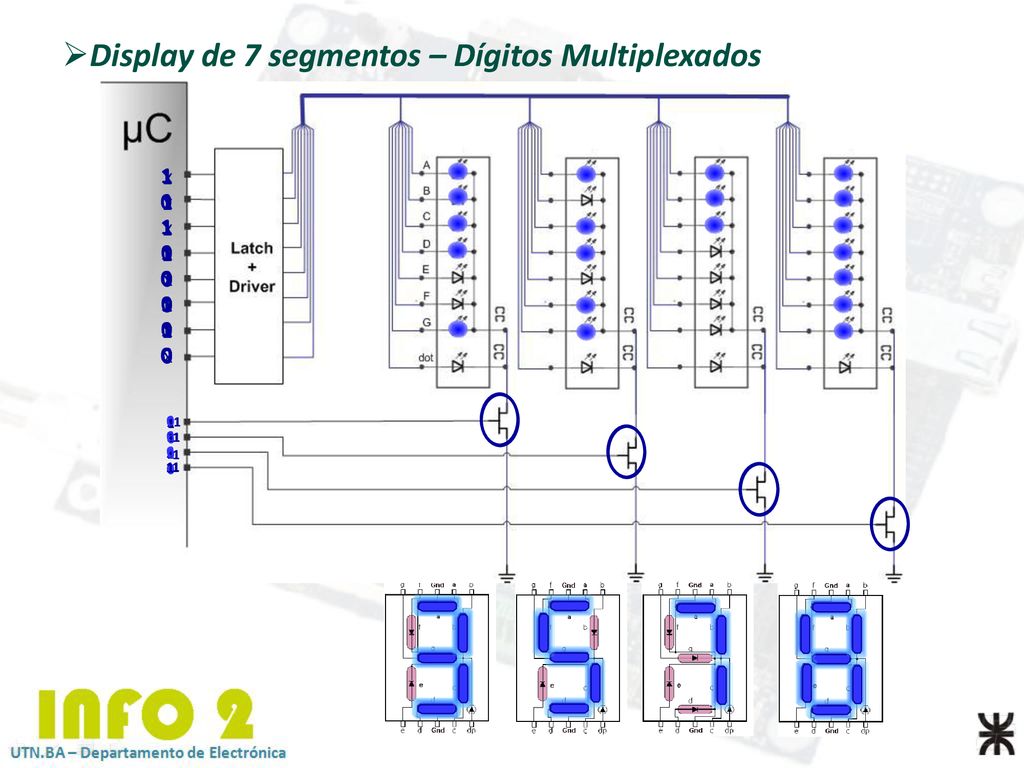

31 Display de 7 segmentos – Dígitos Multiplexados
1 1 1 1 Ing.Marcelo Trujillo

32 Display de 7 segmentos – Dígitos Multiplexados
1 1 1 1 1 1 1 1 1 1 x 1 1 1 1 1 1 1 1 1 1

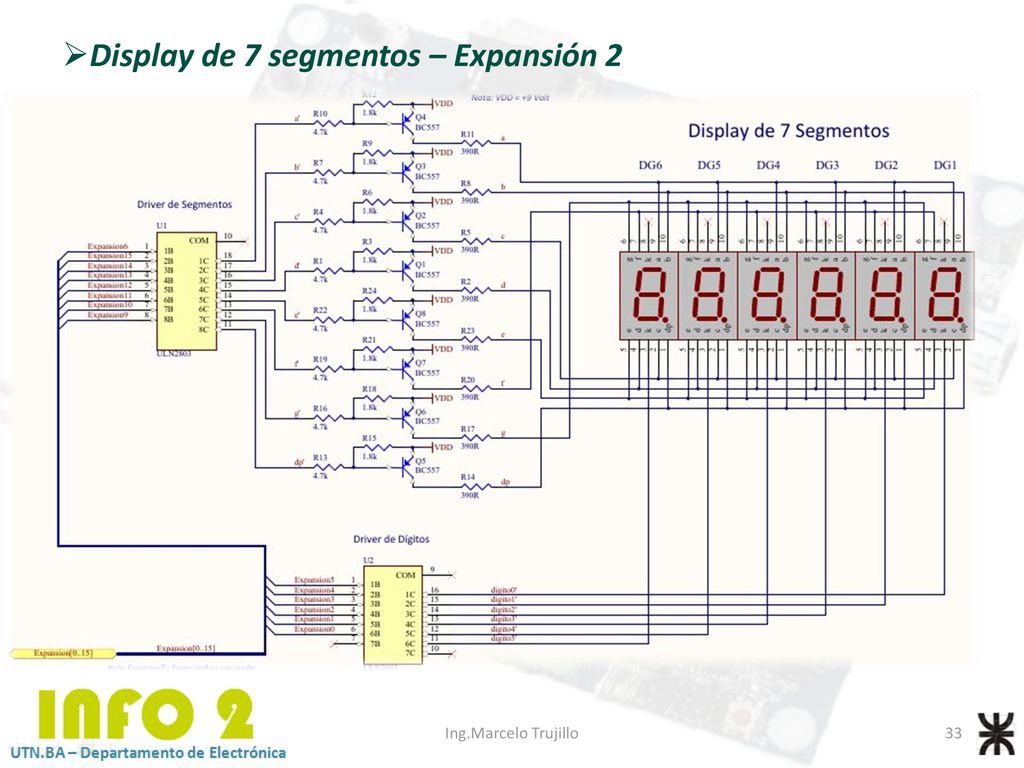

33 Display de 7 segmentos – Expansión 2
Ing.Marcelo Trujillo

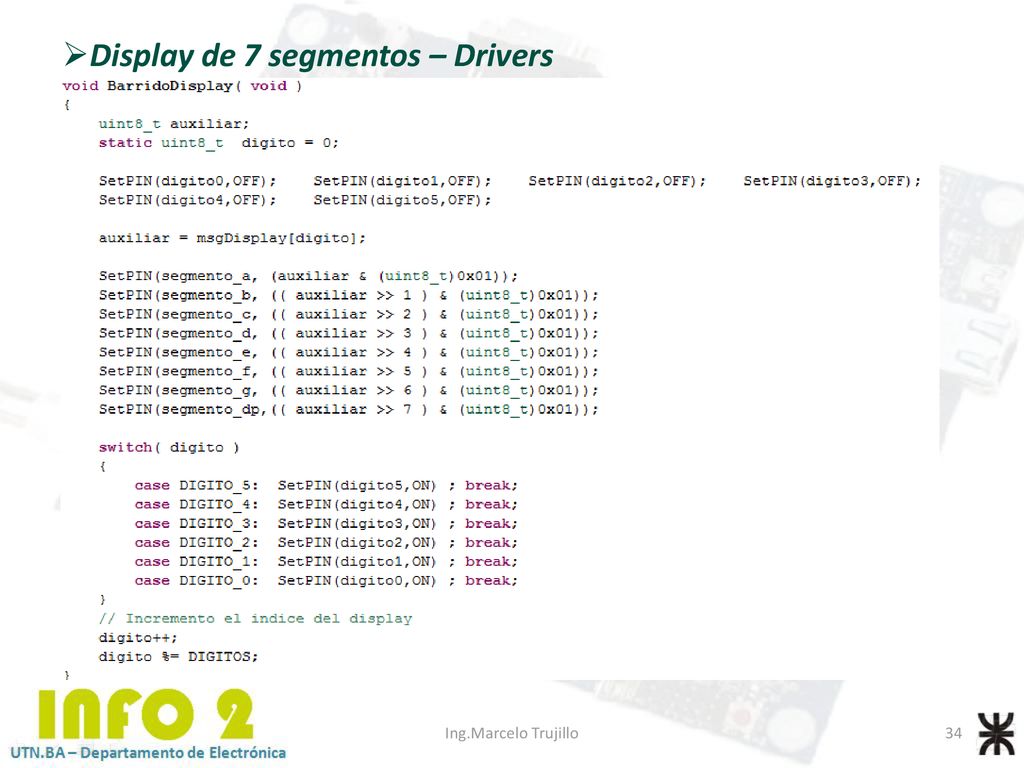

34 Display de 7 segmentos – Drivers
Ing.Marcelo Trujillo

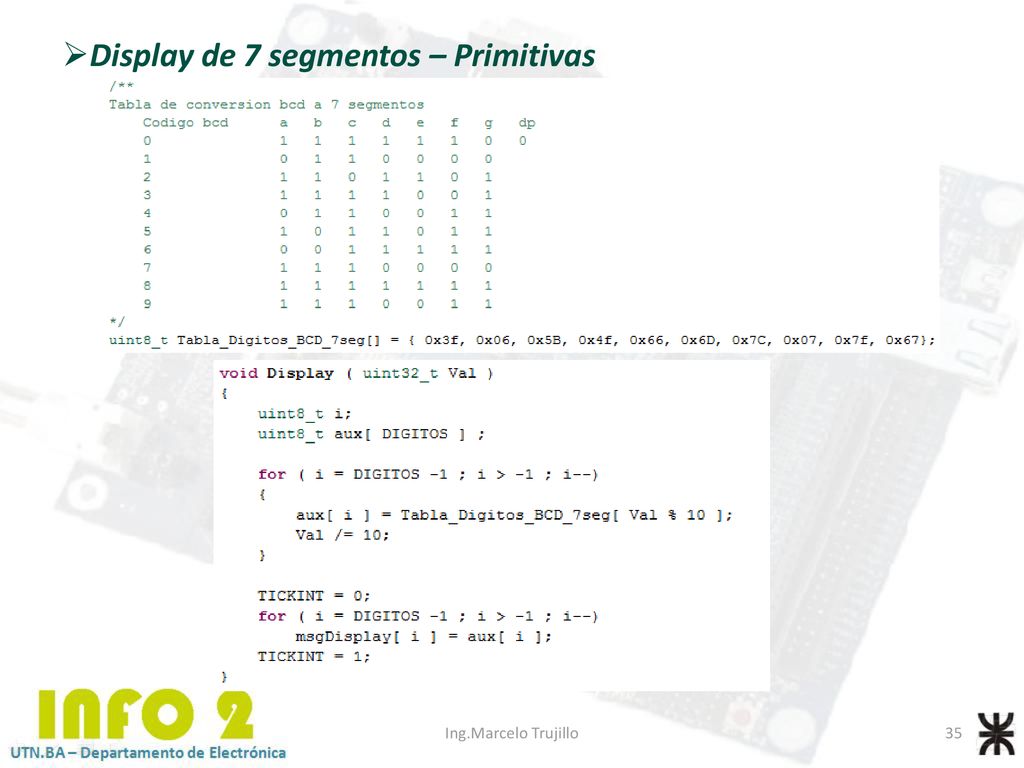

35 Display de 7 segmentos – Primitivas
Ing.Marcelo Trujillo

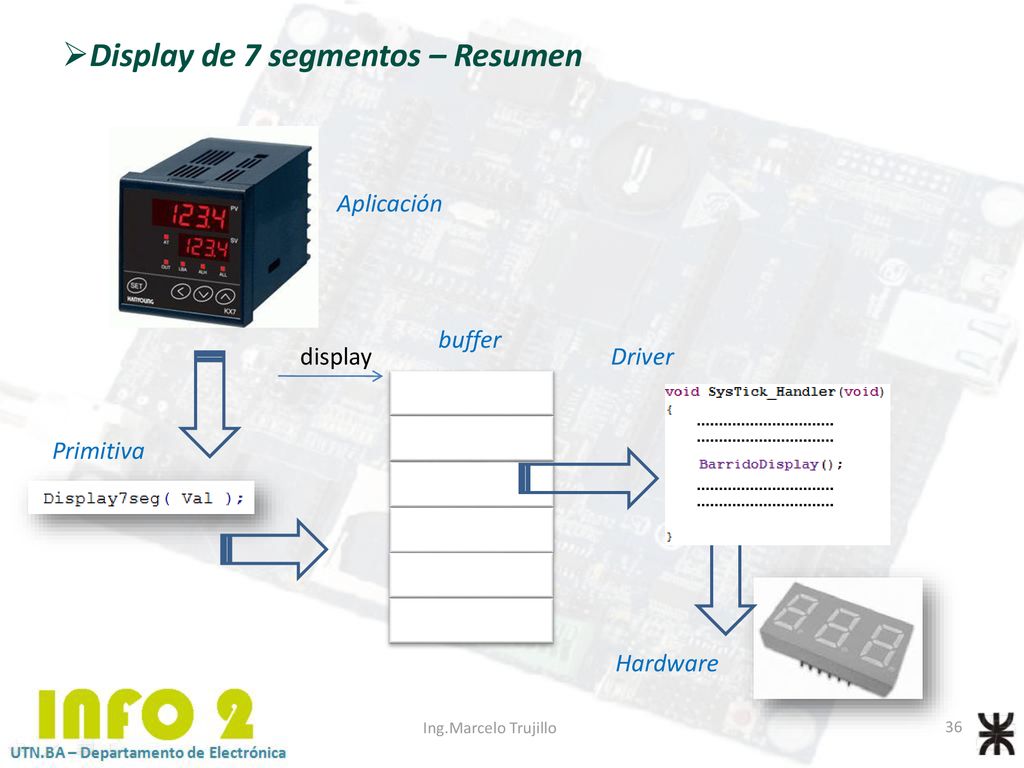

36 Display de 7 segmentos – Resumen
Aplicación display buffer Driver Primitiva Hardware Ing.Marcelo Trujillo

37 Display de 7 segmentos – Resumen
0x5B 0x4F 0x66 buffer 0x66 0x66 0x66 0x4F Primitivas 0x4F 0x4F 4 3 2 0x5B Driver Hardware Ing.Marcelo Trujillo

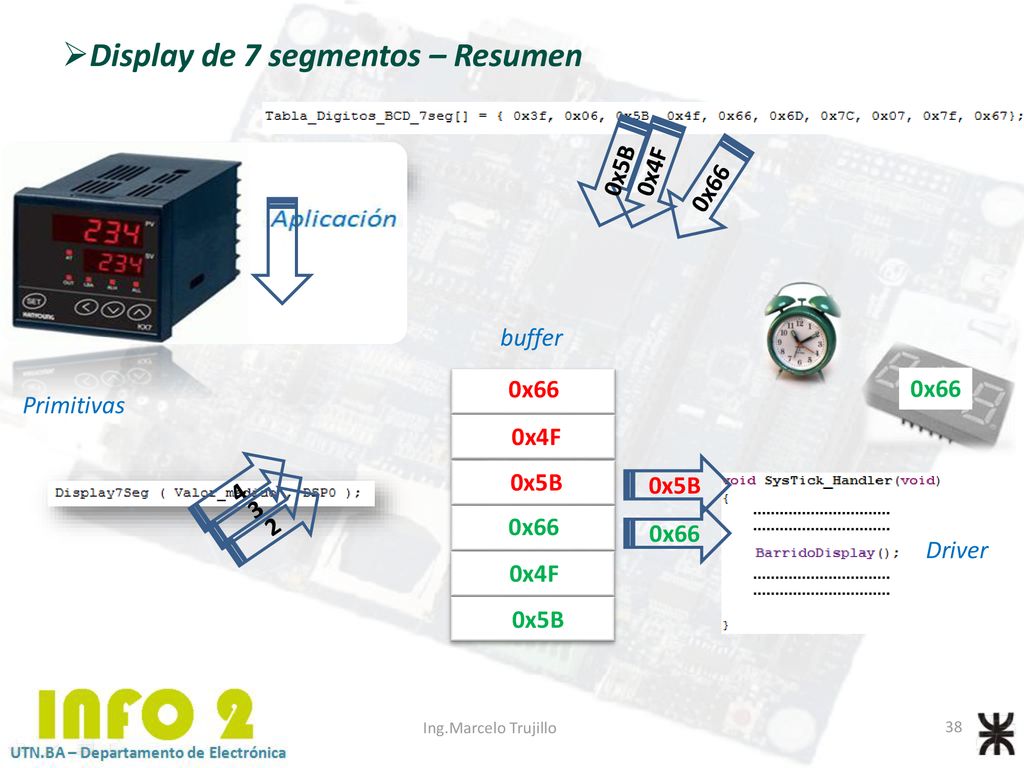

38 Display de 7 segmentos – Resumen
0x5B 0x4F 0x66 buffer 0x66 0x5B 0x4F 0x66 Primitivas 0x4F 4 0x5B 0x5B 3 2 0x66 0x66 Driver 0x4F 0x5B Ing.Marcelo Trujillo

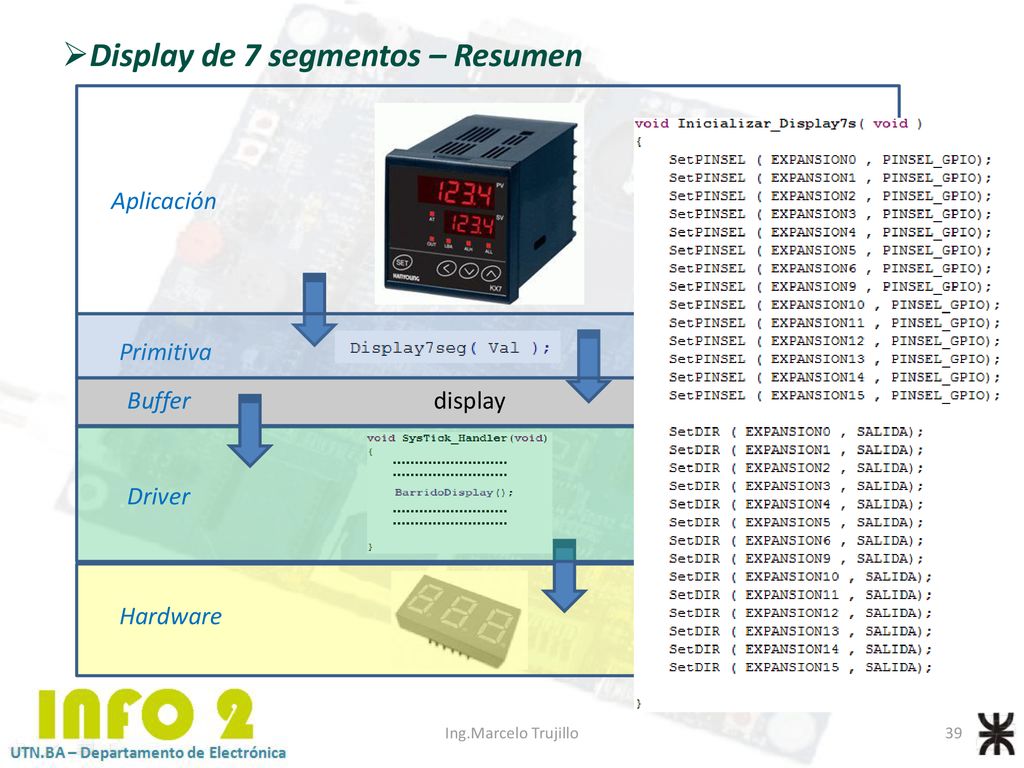

39 Display de 7 segmentos – Resumen
Aplicación Primitiva display Buffer Driver Hardware Ing.Marcelo Trujillo

40 Agradecimientos Ing. Gabriel Mandrut Ing. Marcelo Giura
