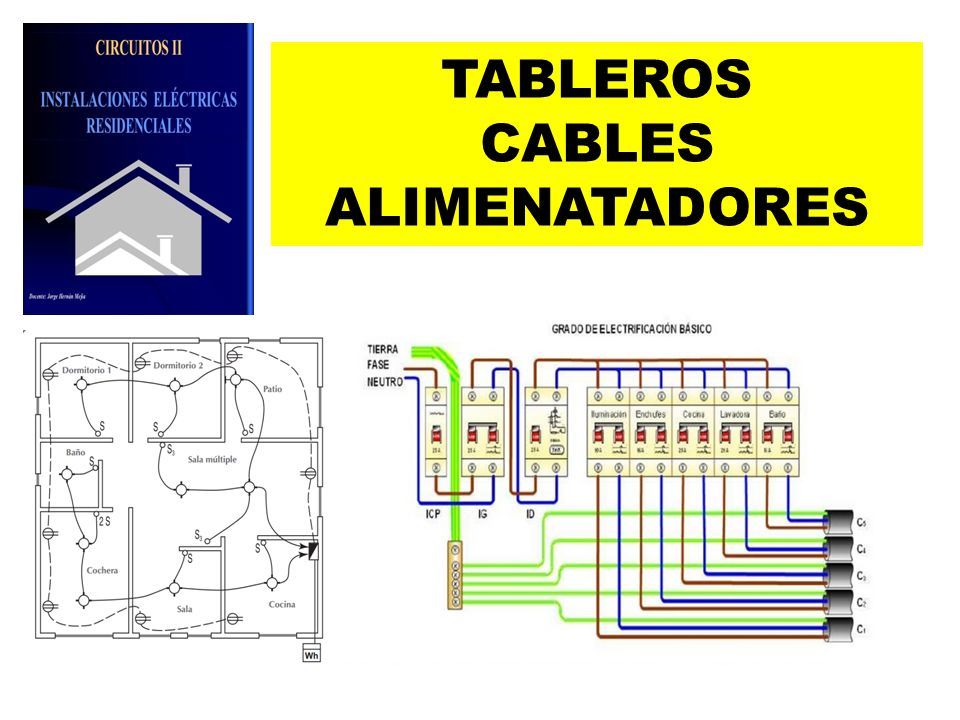

1 TABLEROS CABLES ALIMENATADORES

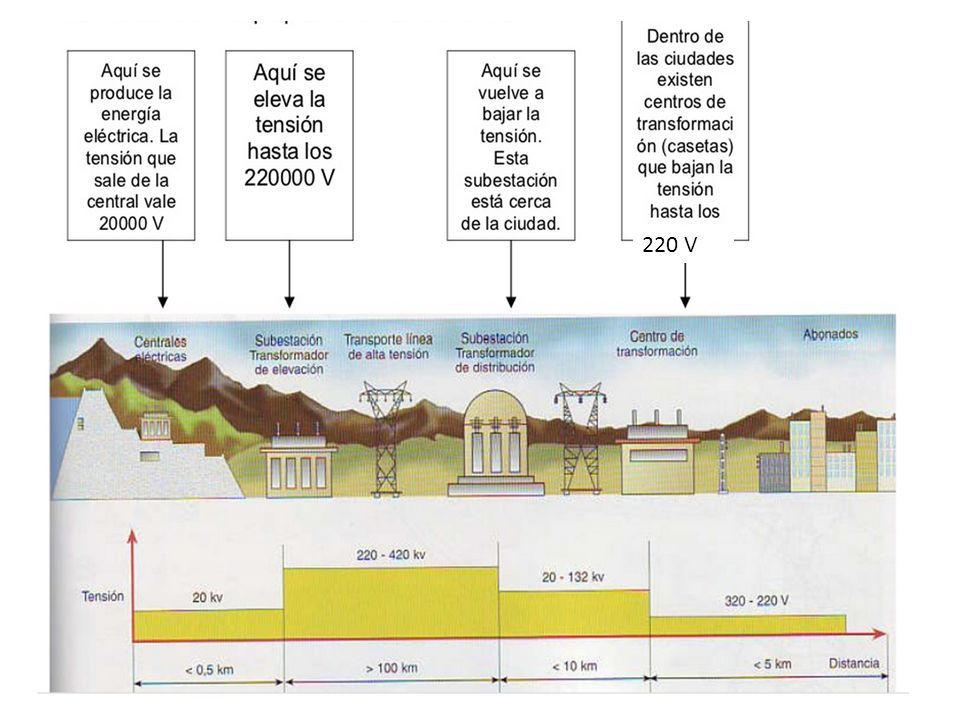

2 COMO SE GENERA LA ENERGIA

3 220 V

4

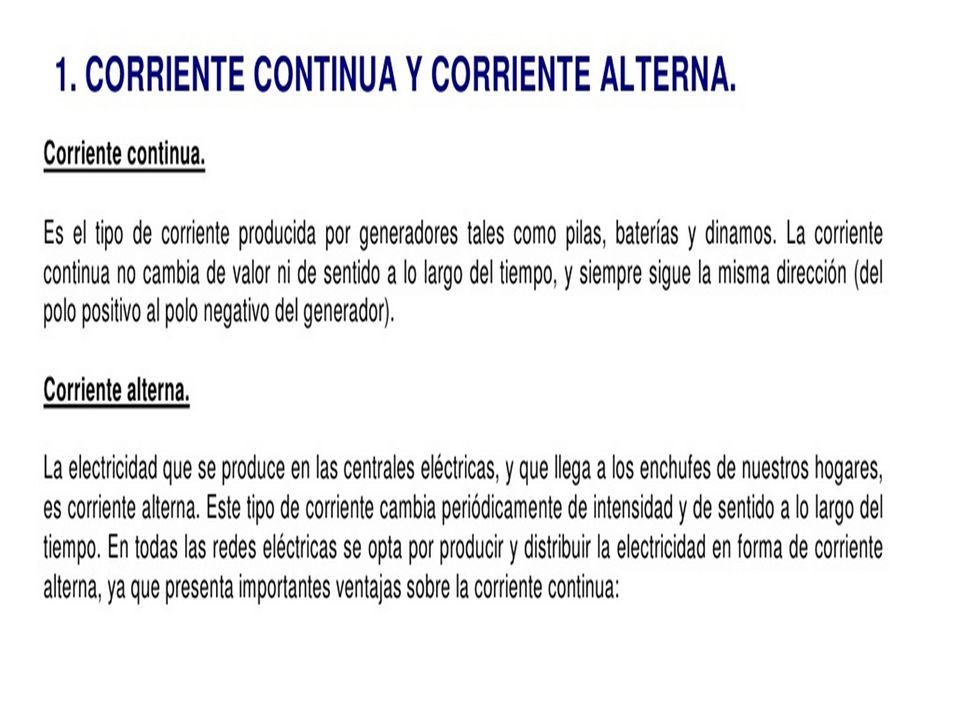

5

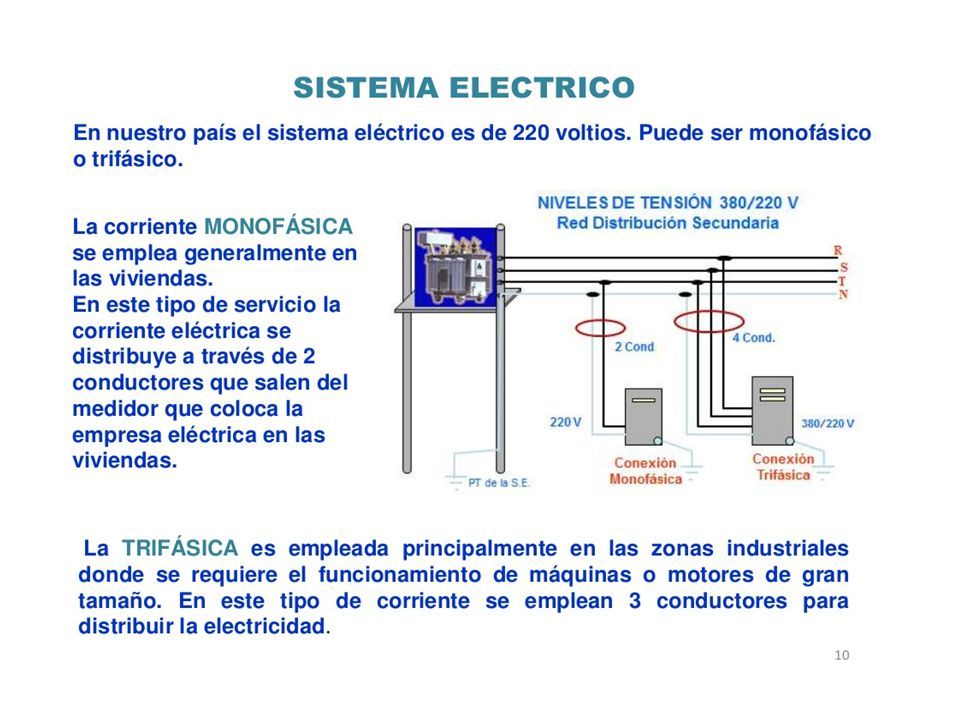

6

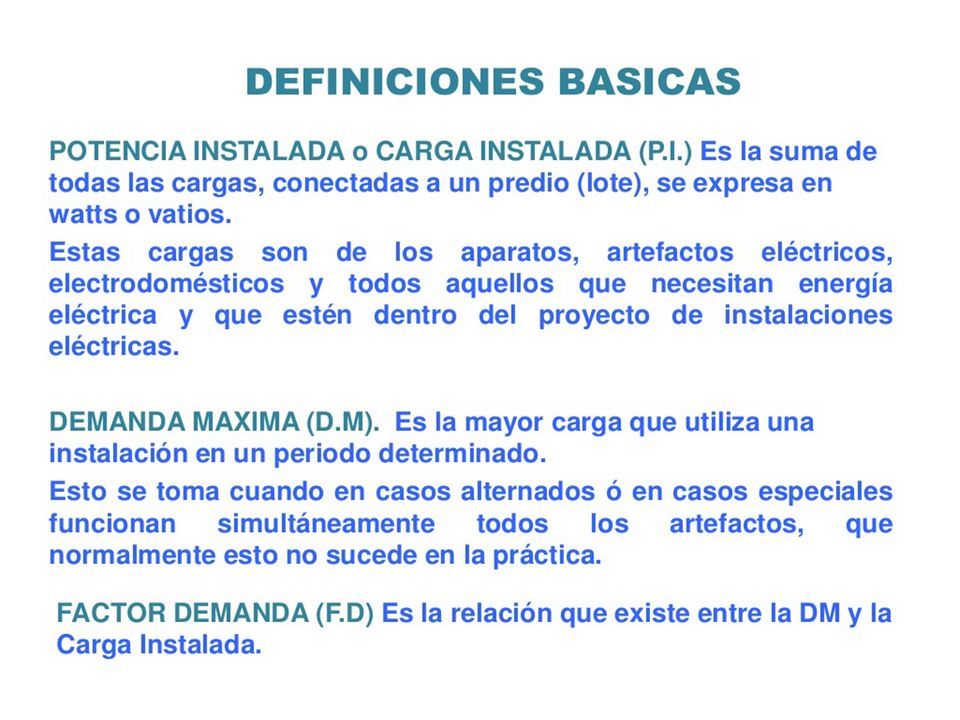

7

8

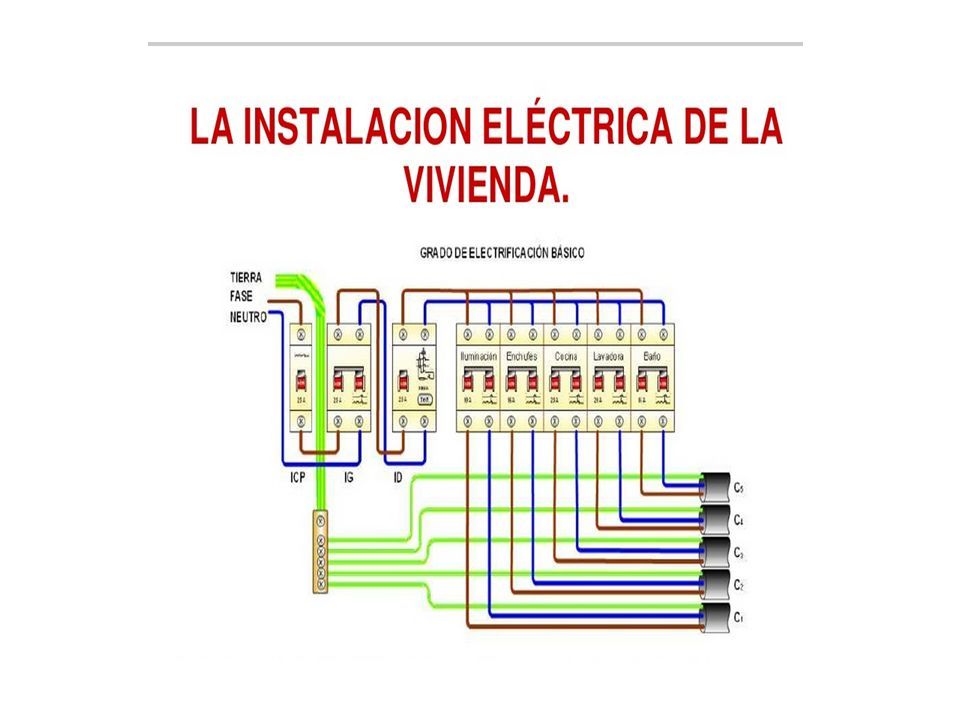

9

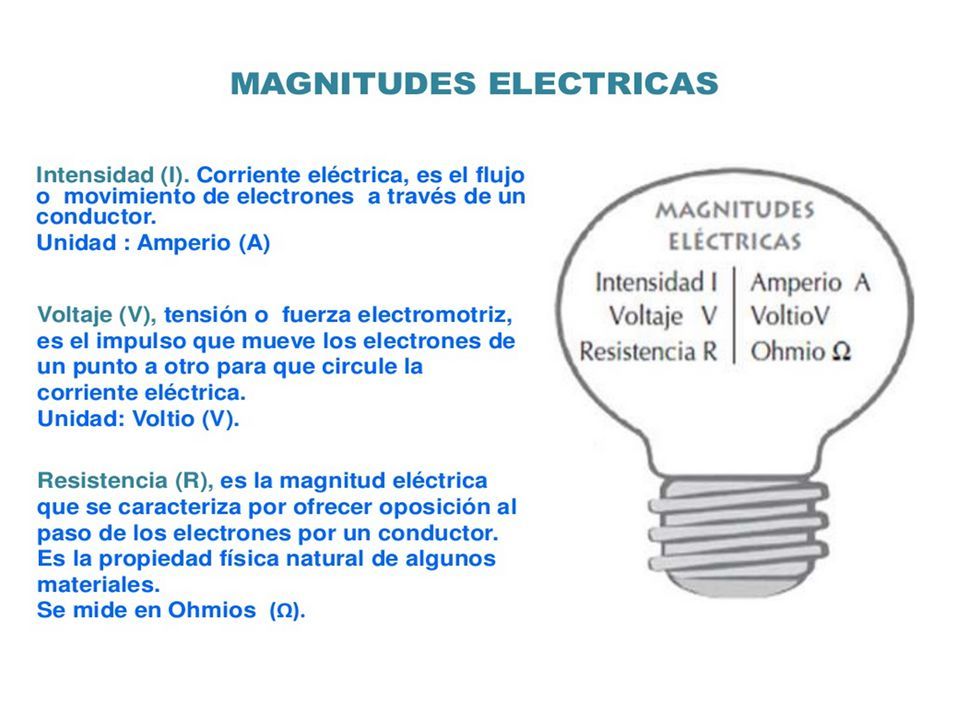

10

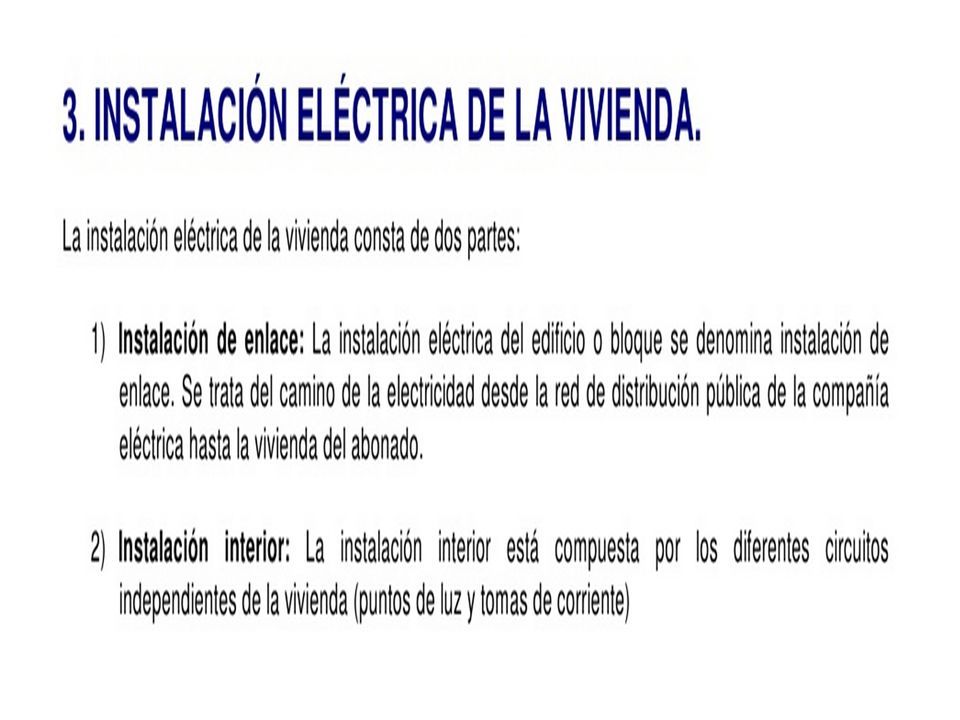

11

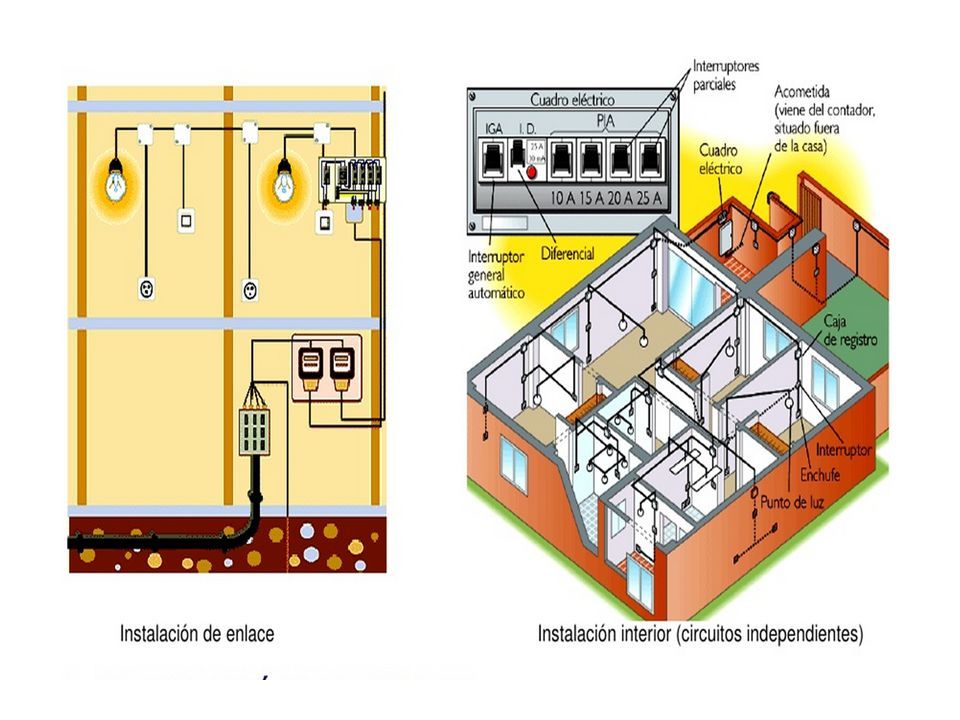

12

13

14

15

16

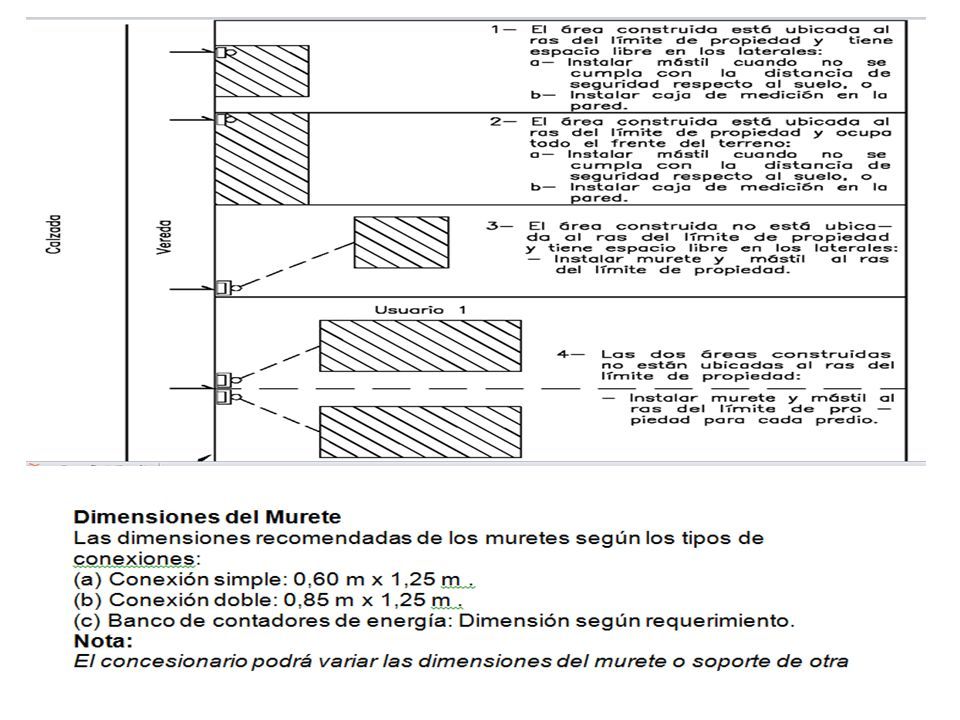

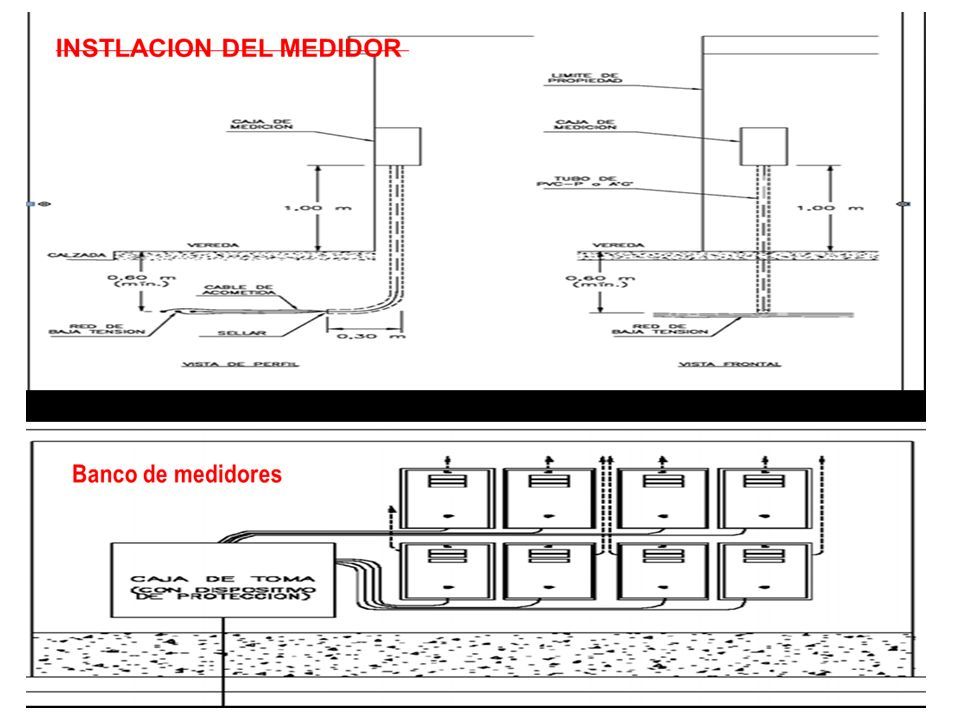

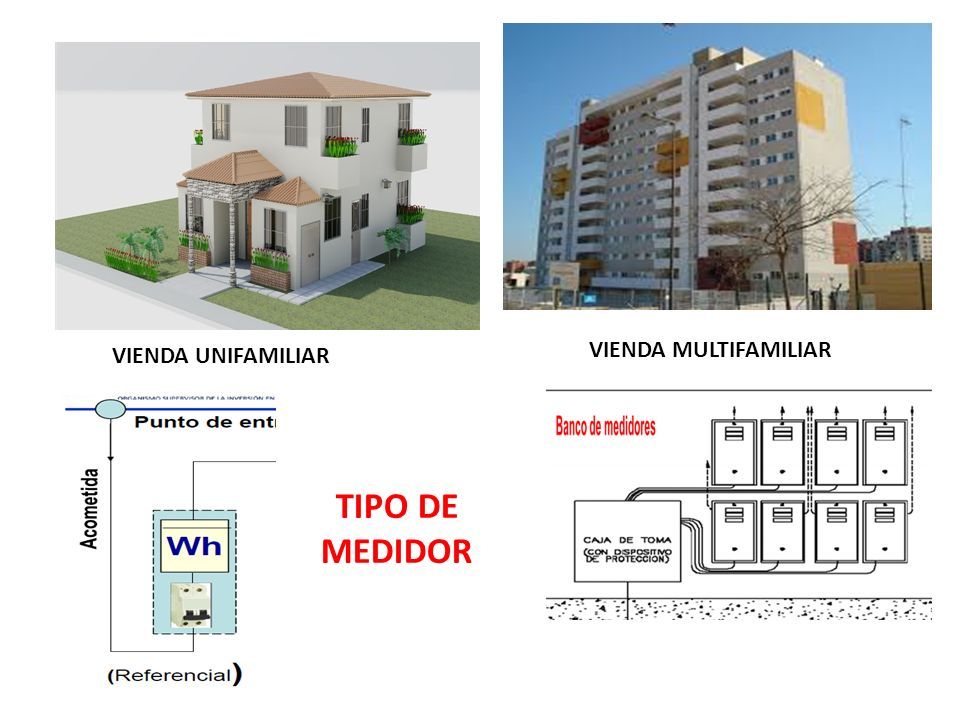

17 VIENDA UNIFAMILIAR VIENDA MULTIFAMILIAR TIPO DE MEDIDOR

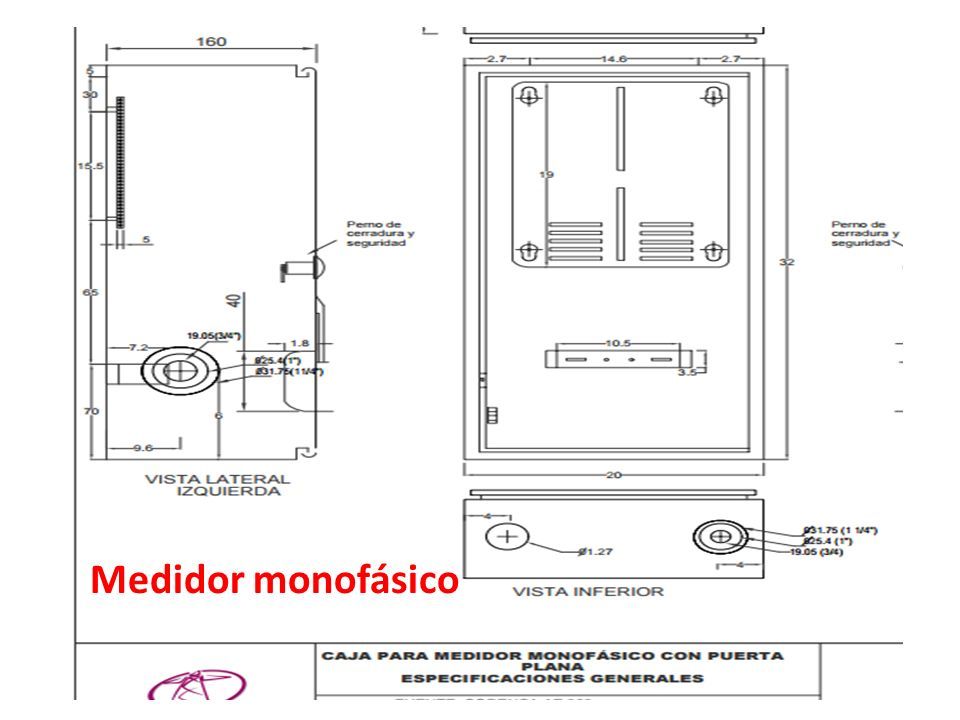

18 Medidor monofásico

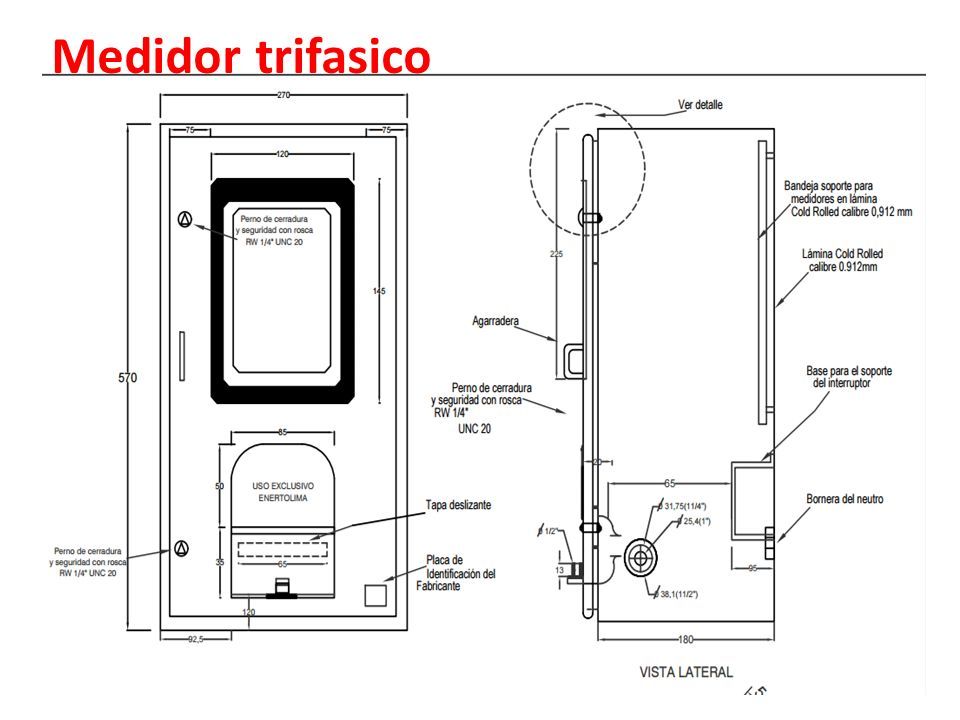

19 Medidor trifasico

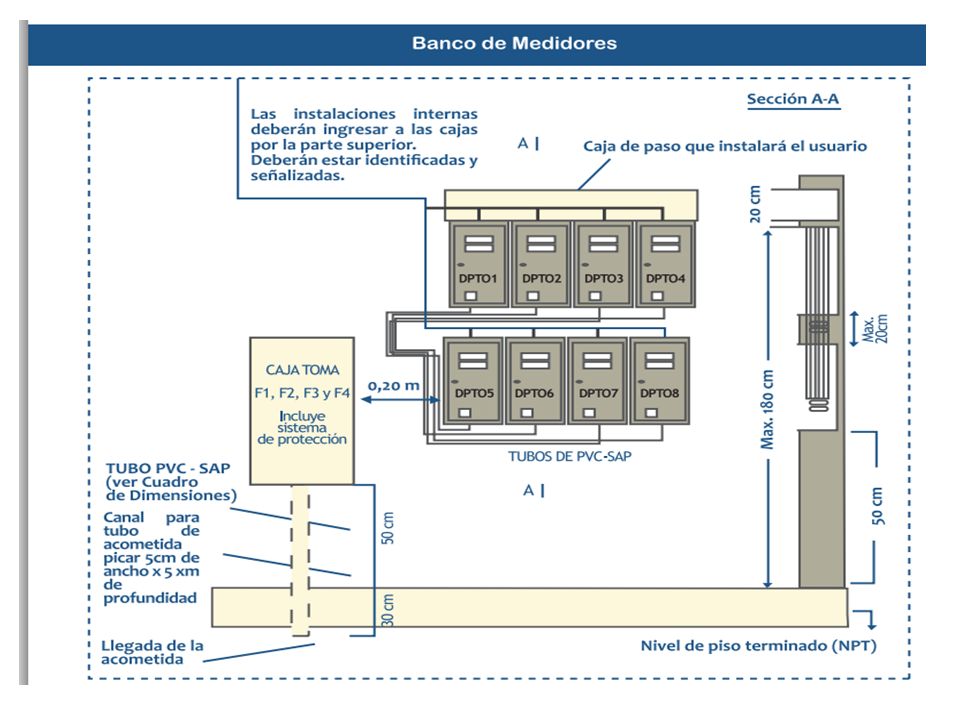

20

21

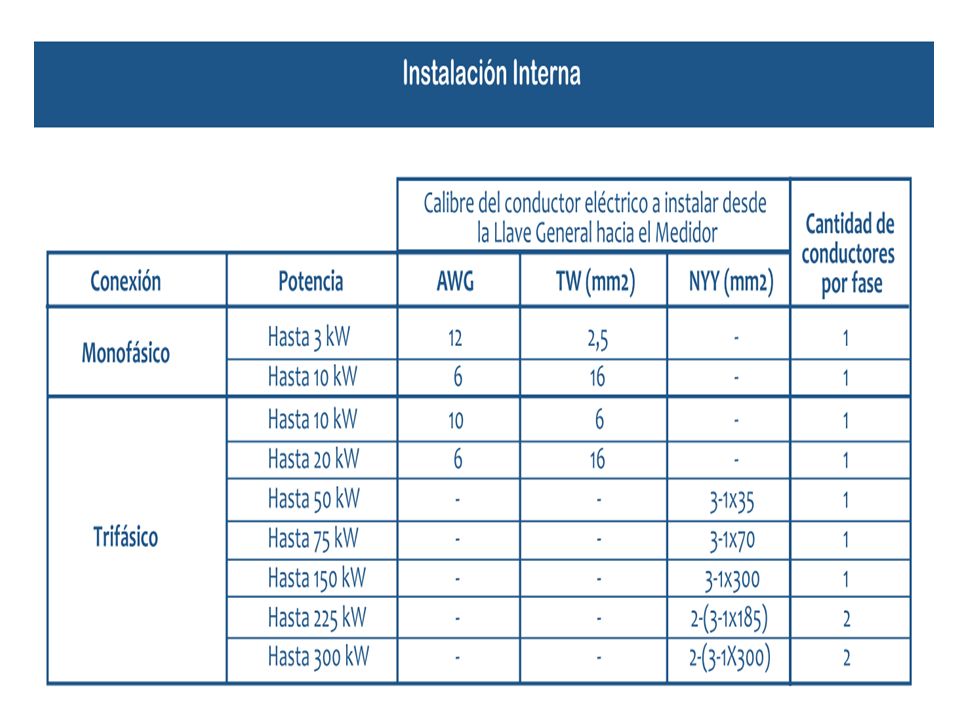

22

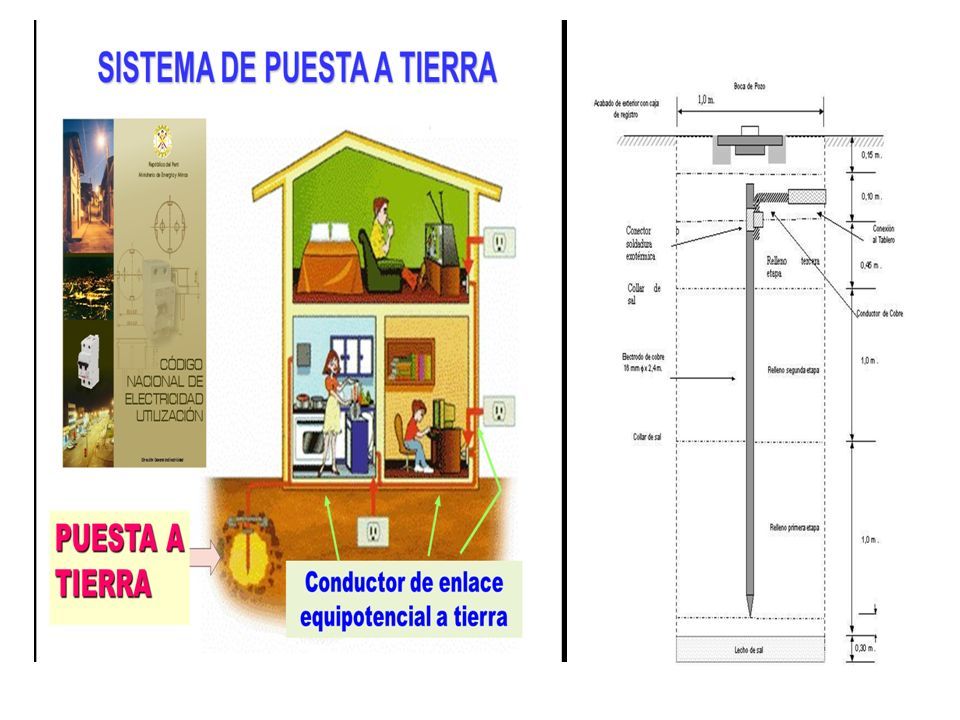

23

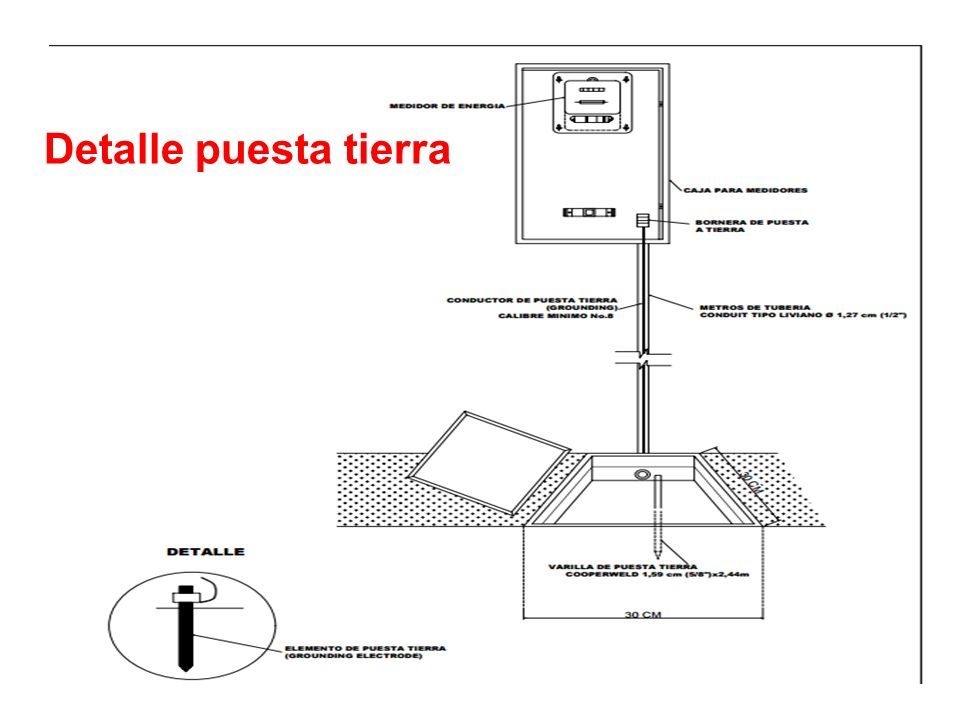

24 Detalle puesta tierra

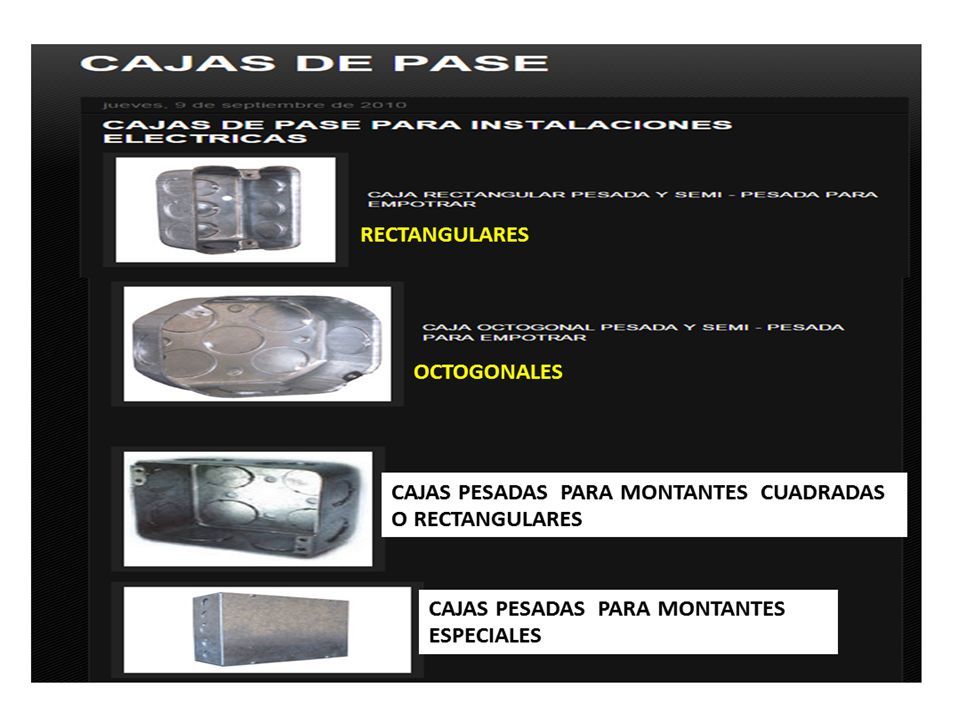

25

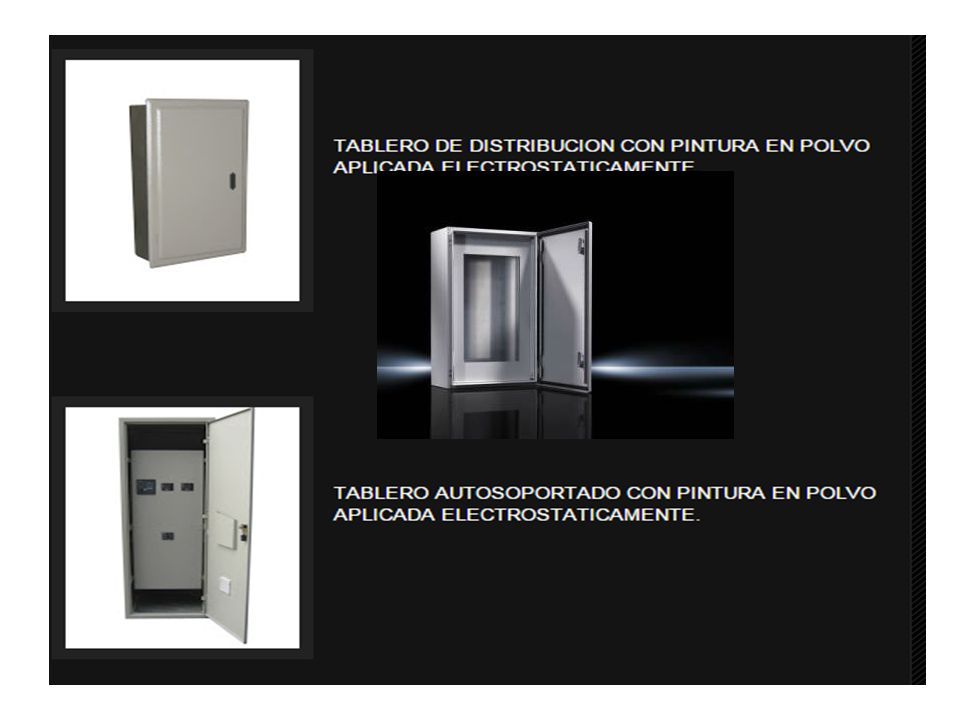

26

27 ALIMENTADORES DEFINICIÓN: se denominará alimentador al conjunto de conductores que se encuentran empotrados en tuberías entre el equipo de acometida (Medidor) y la interconexión con los tableros eléctricos. QUE VAN ALIMENTAR AL AS LLAVES PRINCIAPLES DE Los TABLEROS DE DSTRIBUCION

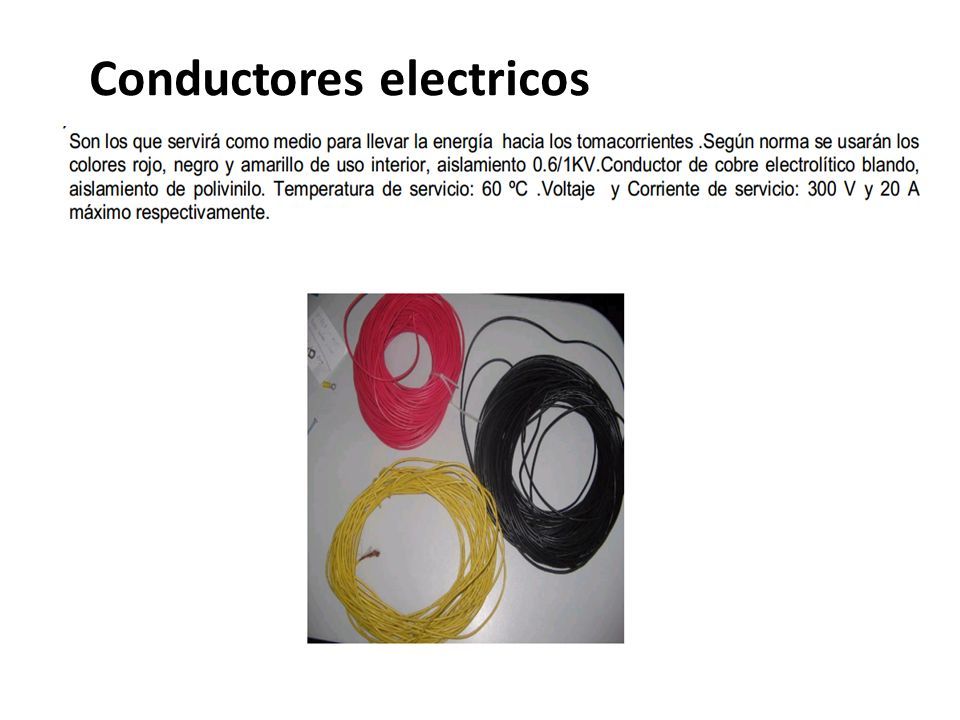

28 Conductores electricos

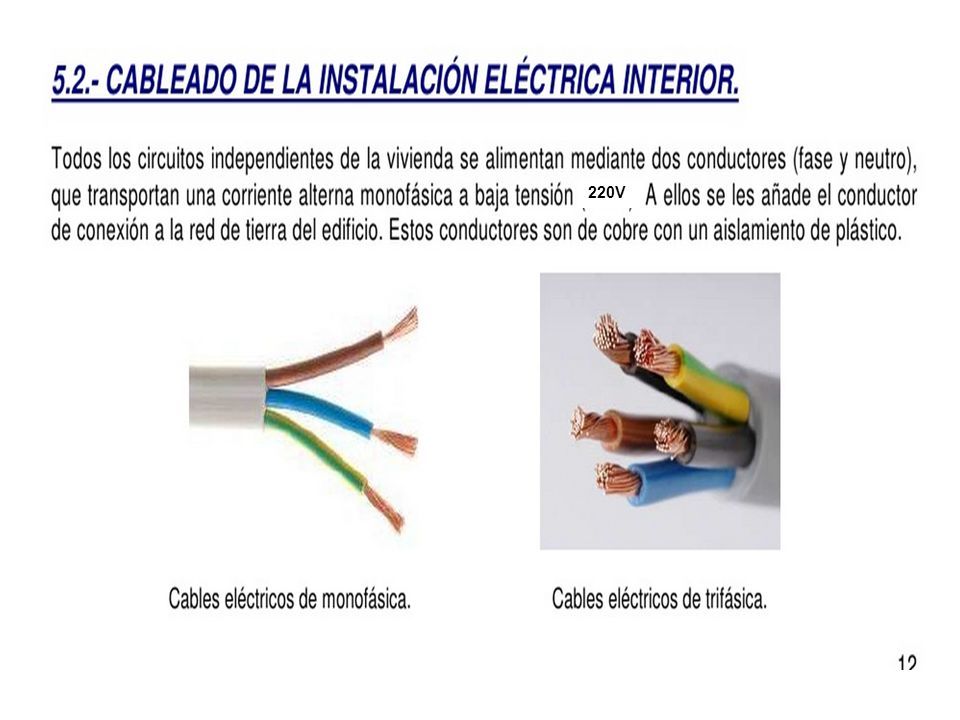

29 220V

30

31

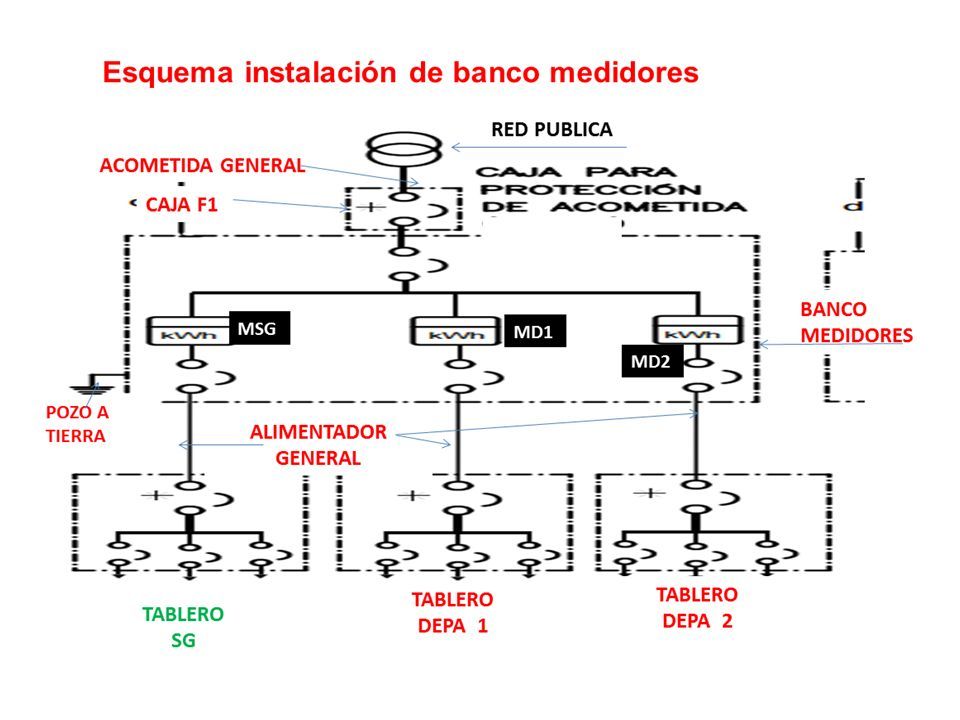

32

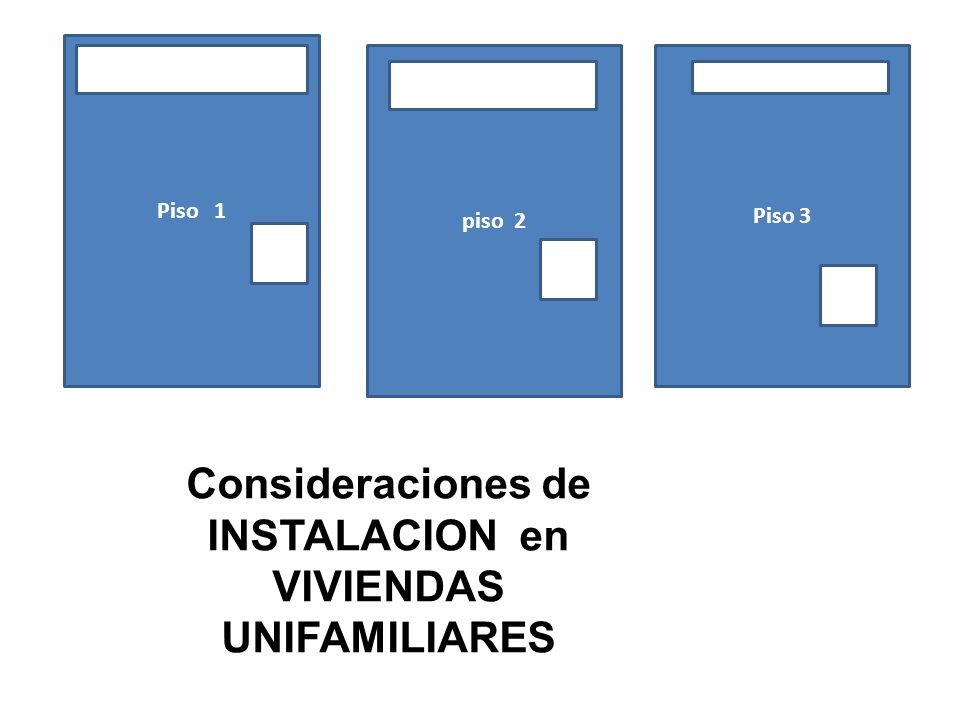

33 Piso 1 piso 2 Piso 3 Consideraciones de INSTALACION en VIVIENDAS UNIFAMILIARES

34

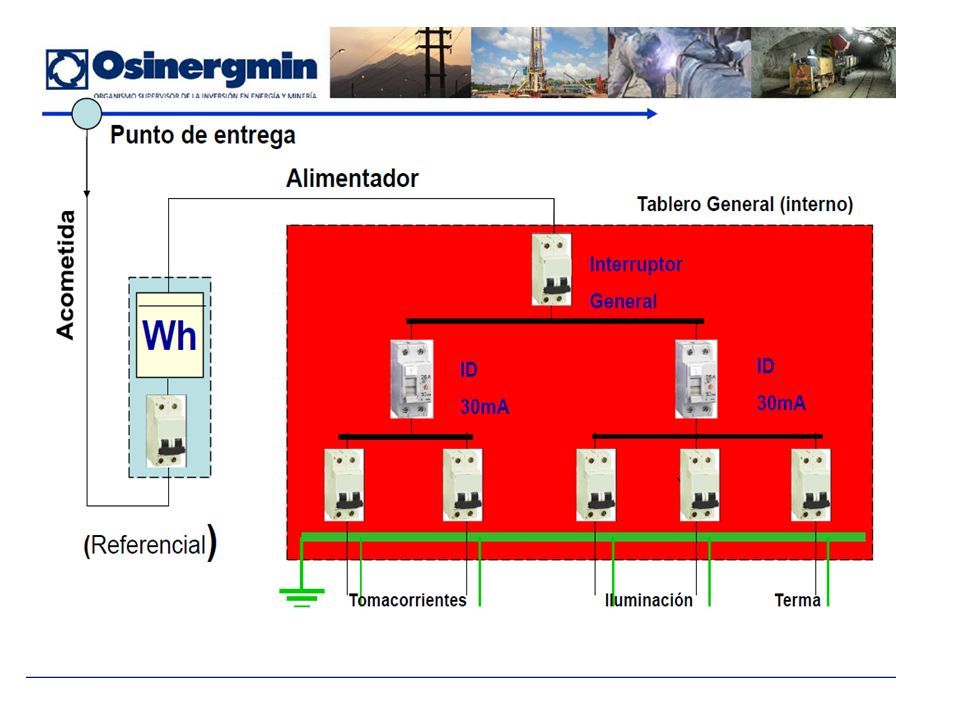

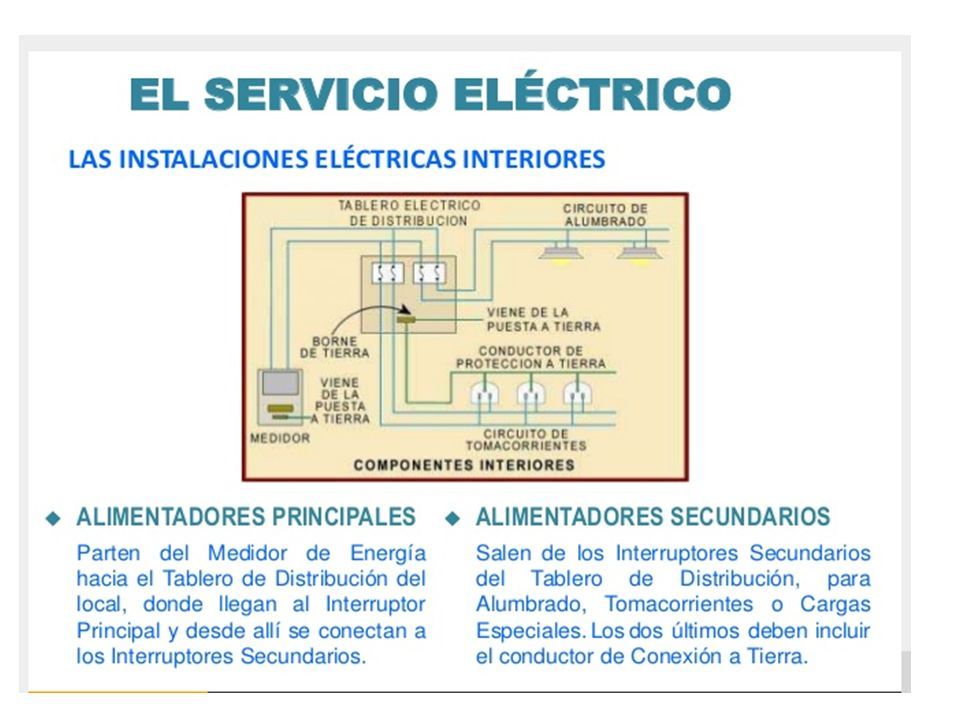

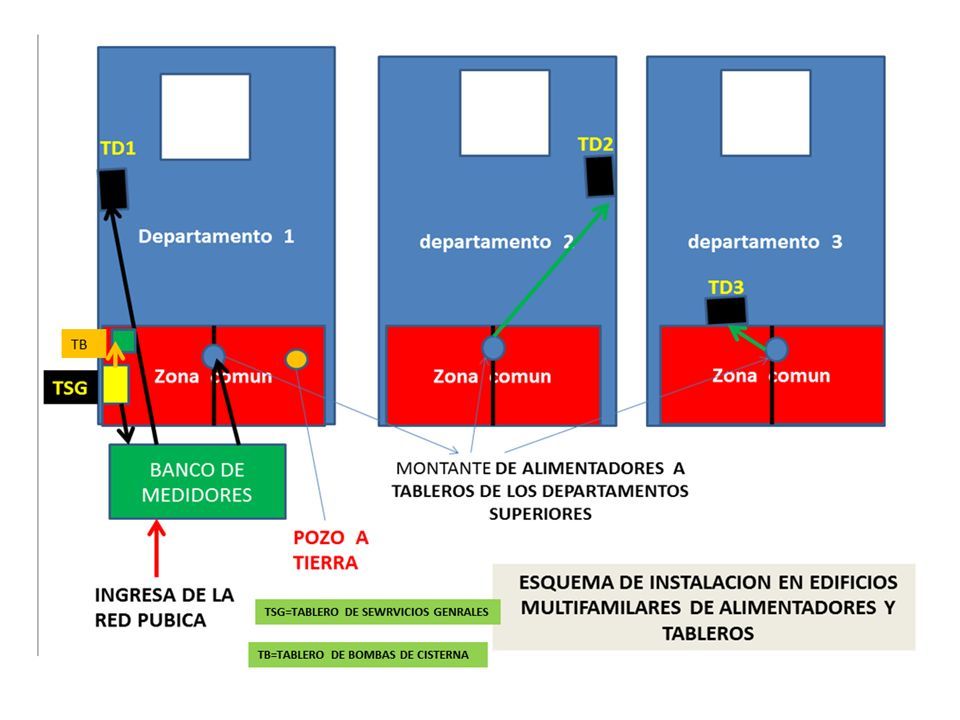

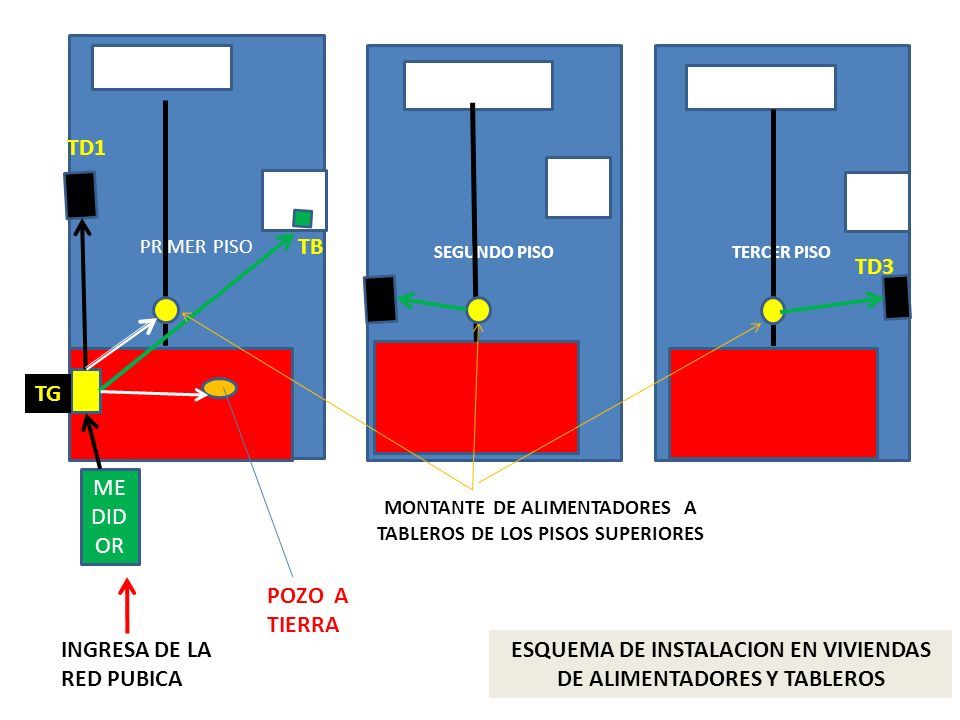

35 PRIMER PISO SEGUNDO PISOTERCER PISO ME DID OR TD1 TB TD3 MONTANTE DE ALIMENTADORES A TABLEROS DE LOS PISOS SUPERIORES INGRESA DE LA RED PUBICA POZO A TIERRA TG ESQUEMA DE INSTALACION EN VIVIENDAS DE ALIMENTADORES Y TABLEROS

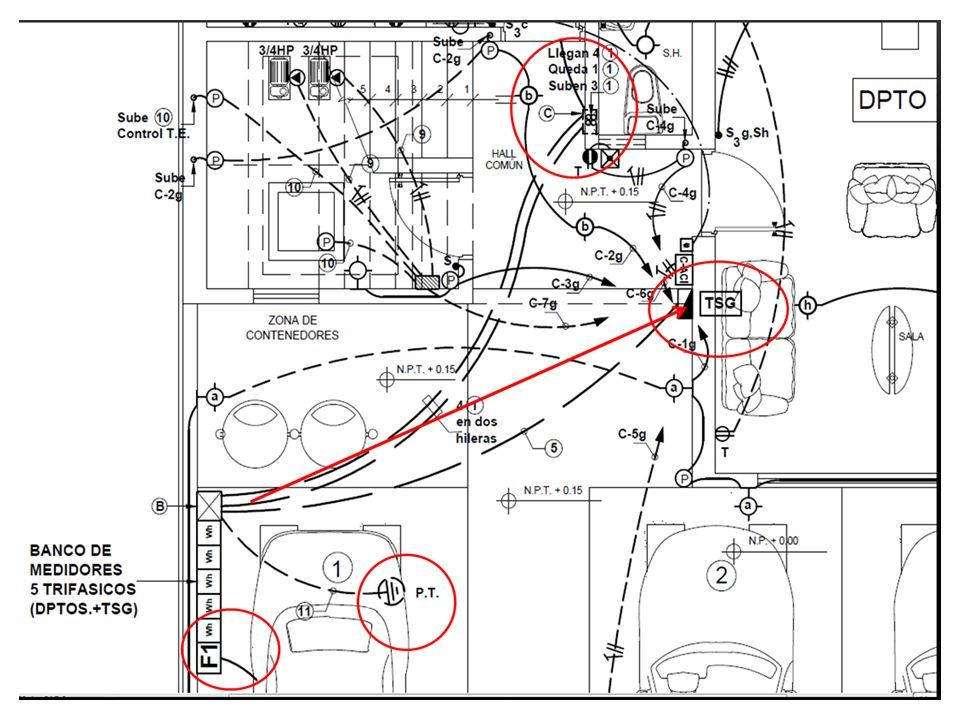

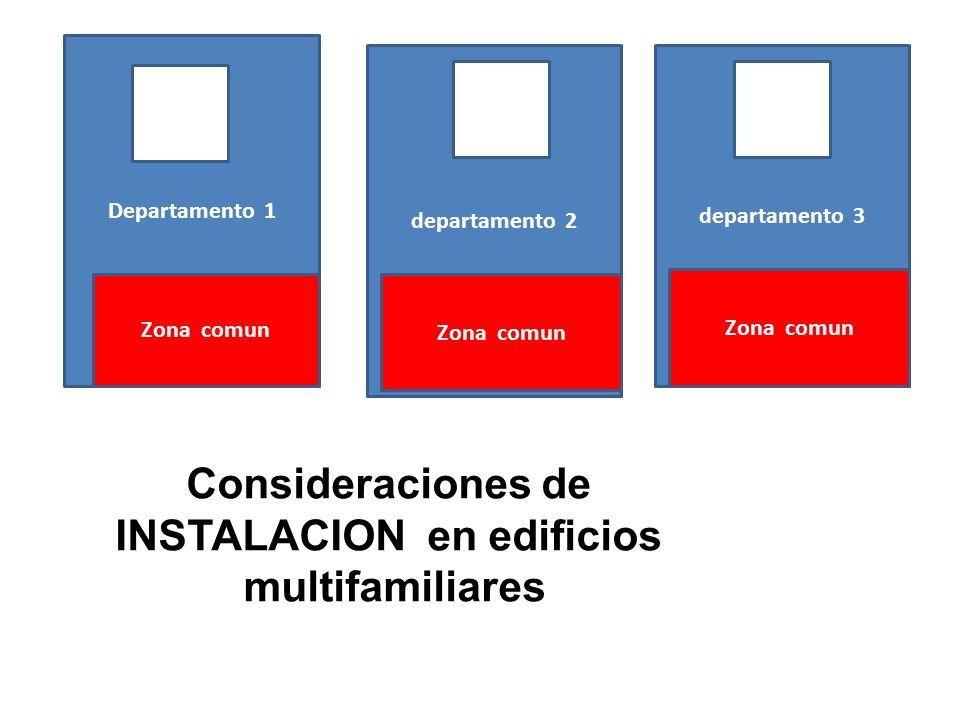

36 Departamento 1 Zona comun departamento 2 departamento 3 Zona comun Consideraciones de INSTALACION en edificios multifamiliares

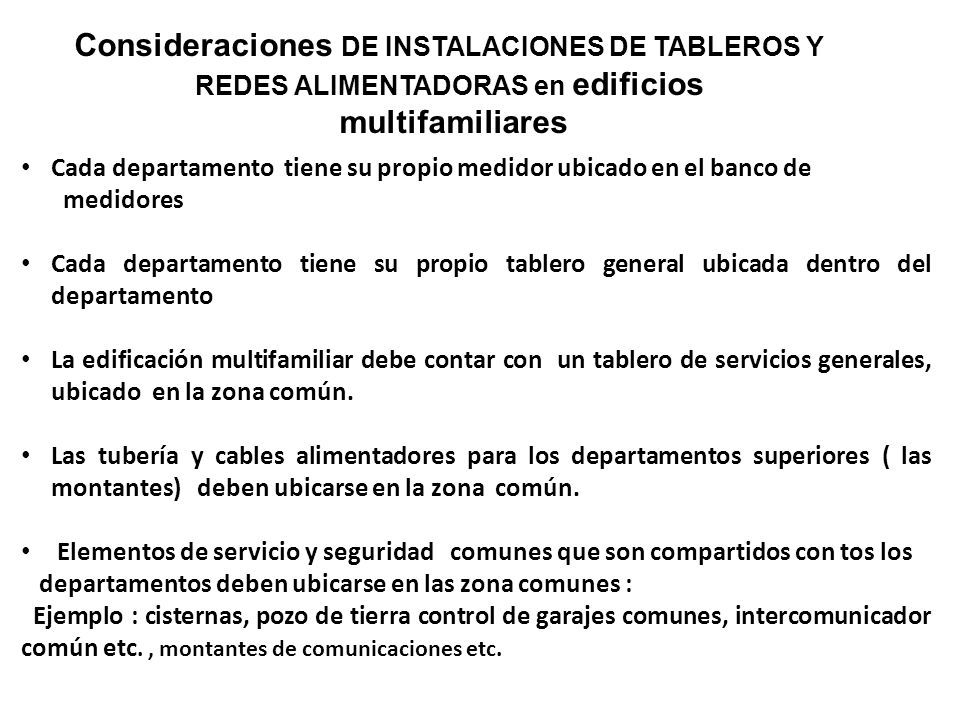

37 Cada departamento tiene su propio medidor ubicado en el banco de medidores Cada departamento tiene su propio tablero general ubicada dentro del departamento La edificación multifamiliar debe contar con un tablero de servicios generales, ubicado en la zona común. Las tubería y cables alimentadores para los departamentos superiores ( las montantes) deben ubicarse en la zona común. Elementos de servicio y seguridad comunes que son compartidos con tos los departamentos deben ubicarse en las zona comunes : Ejemplo : cisternas, pozo de tierra control de garajes comunes, intercomunicador común etc., montantes de comunicaciones etc. Consideraciones DE INSTALACIONES DE TABLEROS Y REDES ALIMENTADORAS en edificios multifamiliares

38

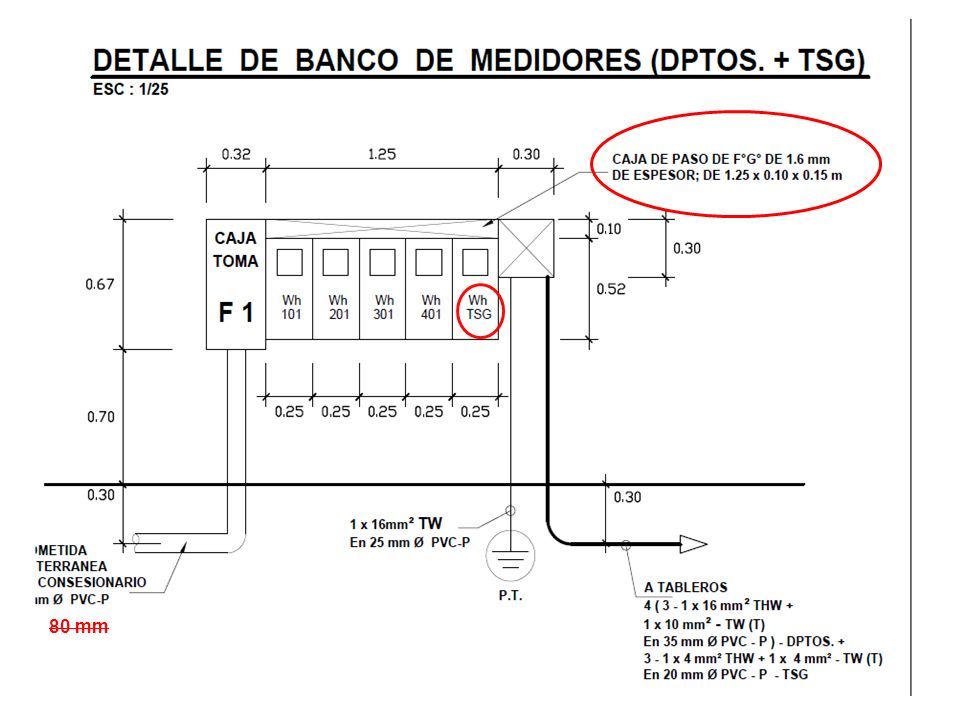

39 80 mm

40

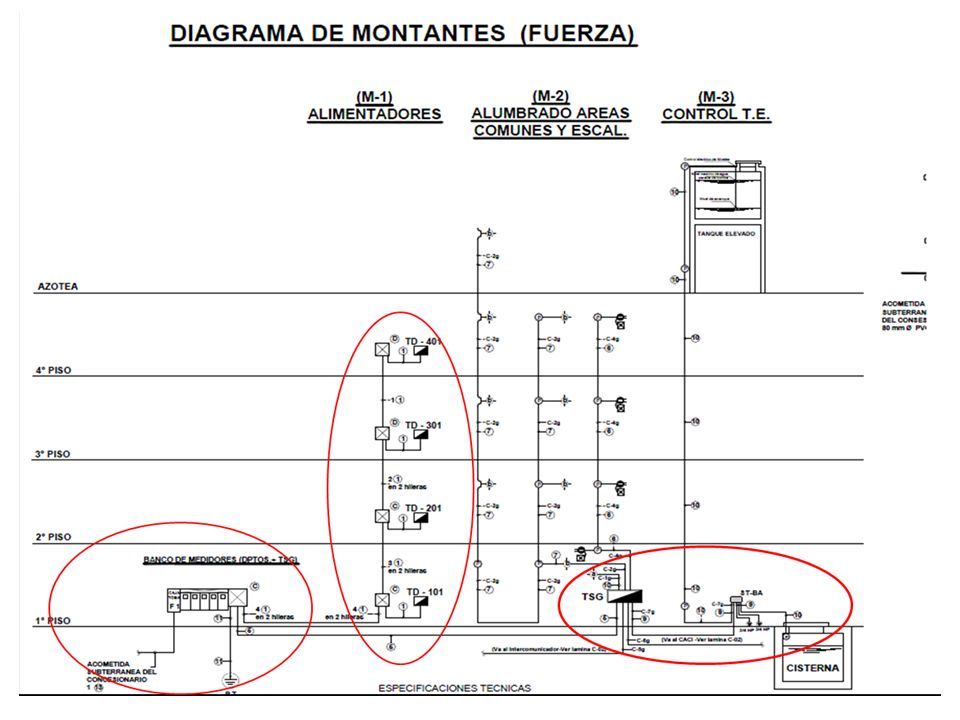

41

42

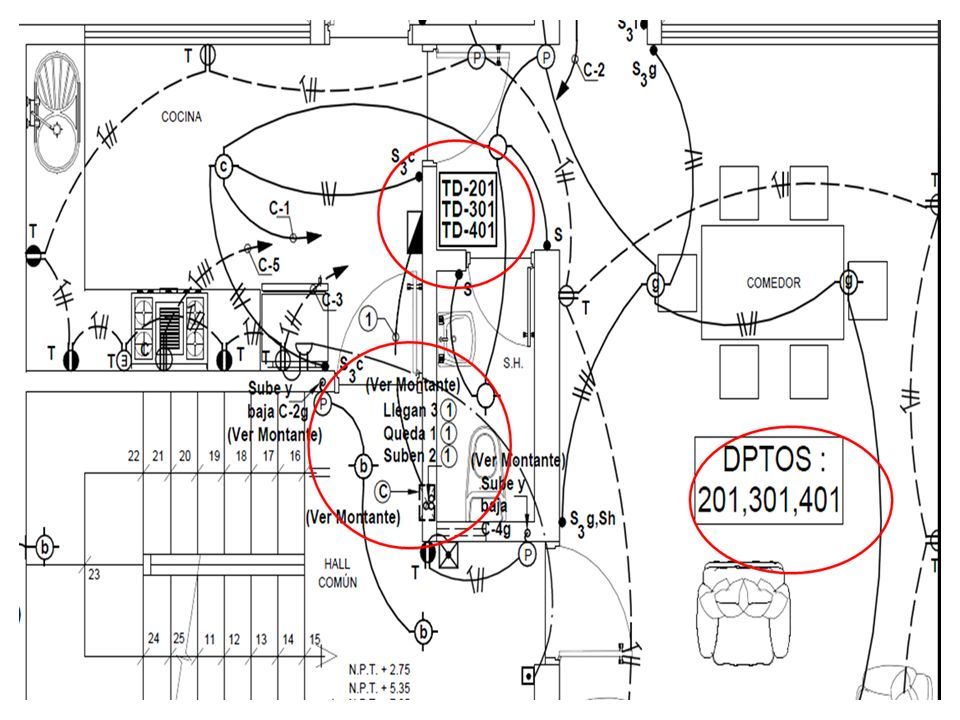

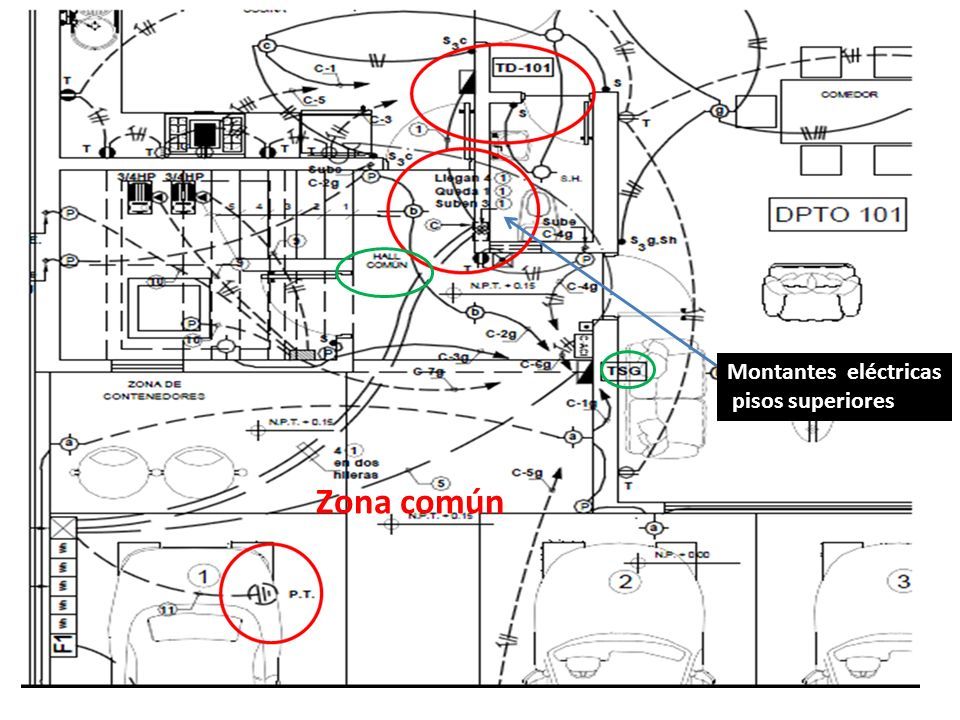

43 Montantes eléctricas pisos superiores Zona común

44

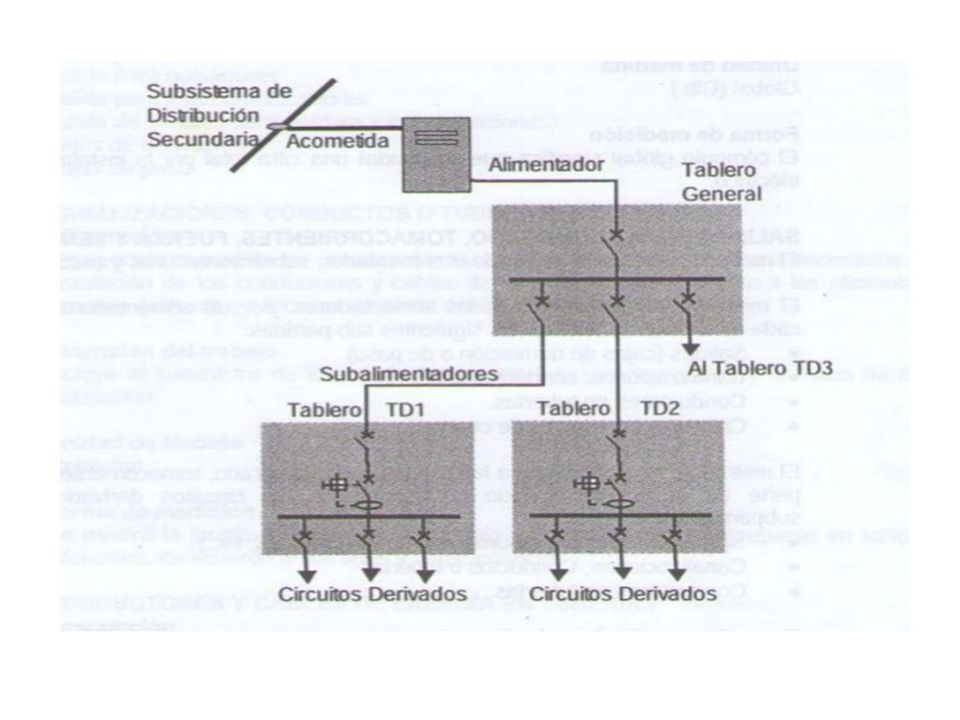

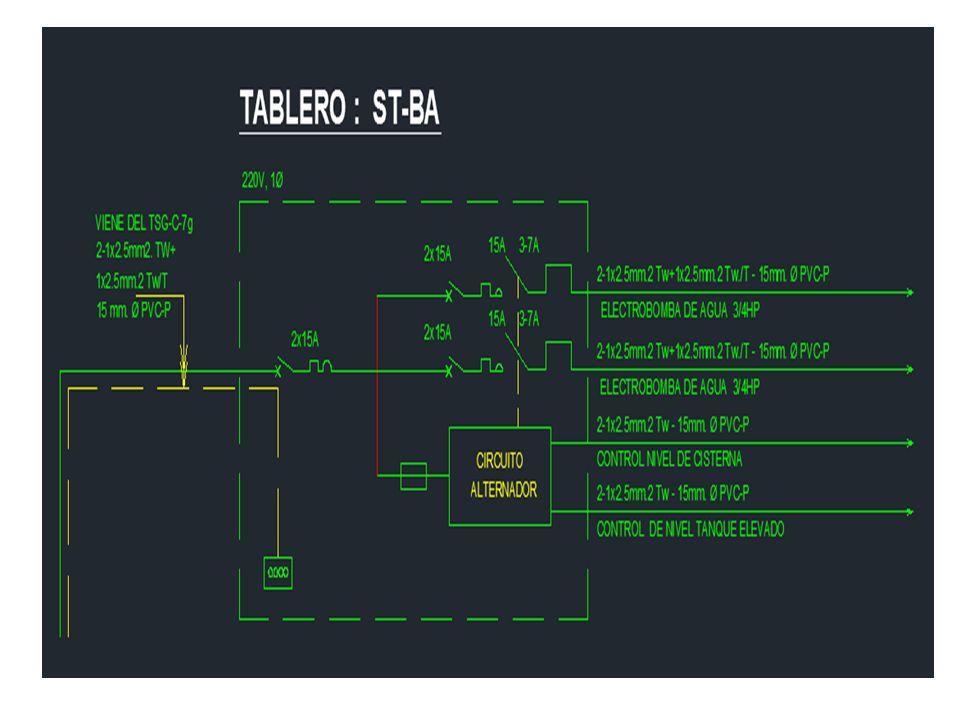

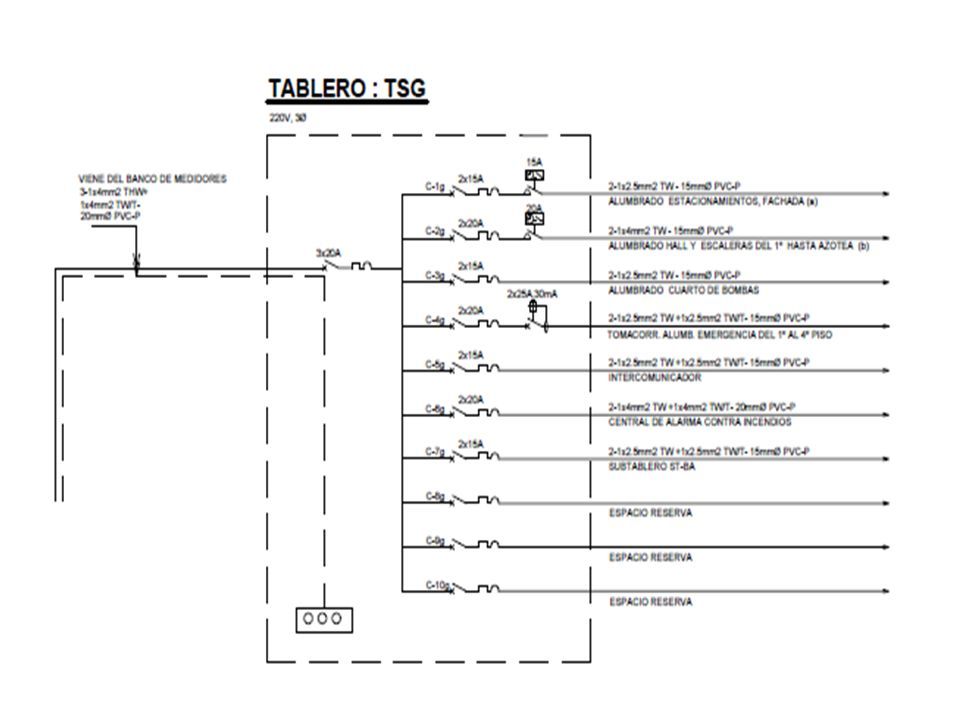

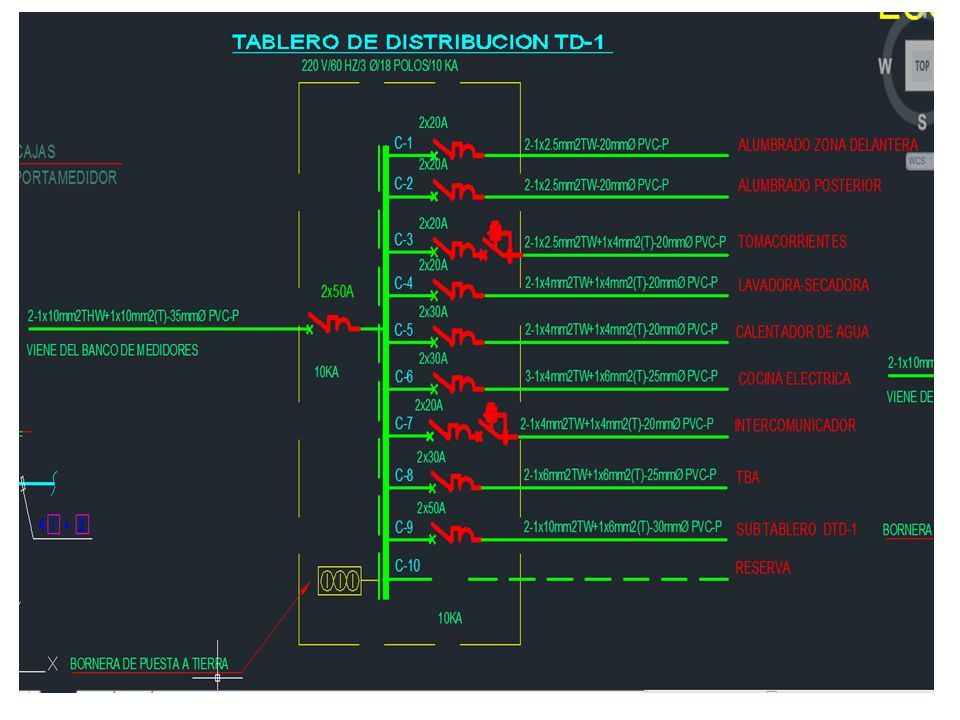

45 DIAGRAMAS UNFILARES

46

47

48
