Gestión y Mantenimiento De Redes IP

Presentación del tema: "Gestión y Mantenimiento De Redes IP"— Transcripción de la presentación:

1 Gestión y Mantenimiento De Redes IP
Ing. Tec. Gustavo Méndez AITU

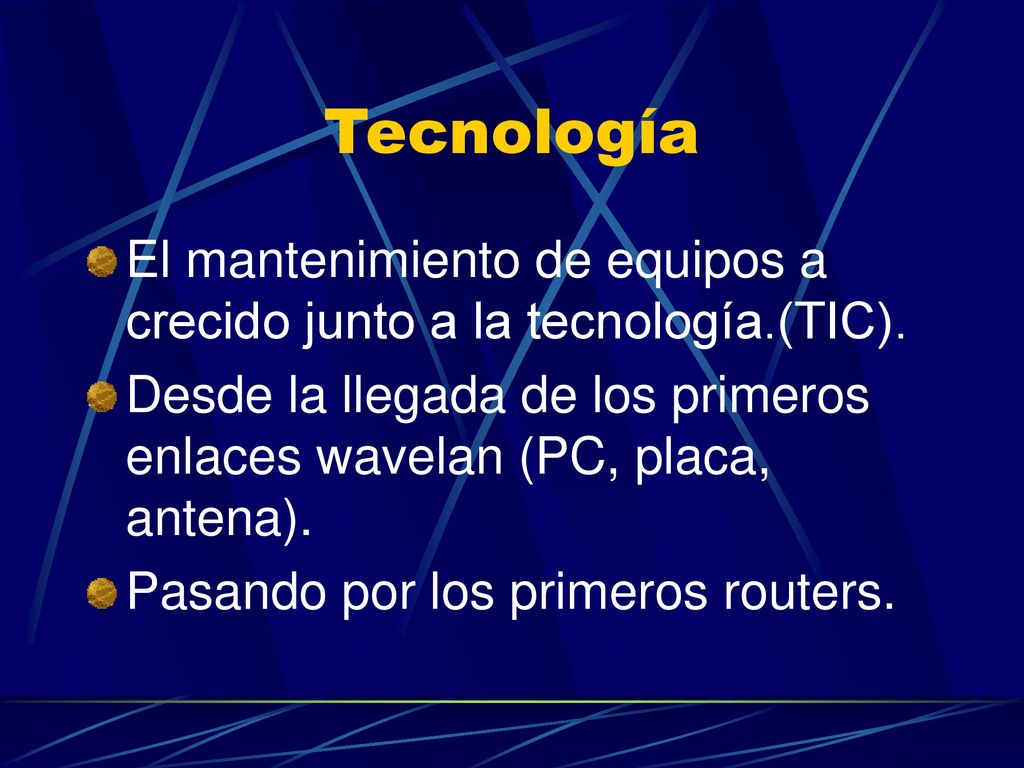

2 Tecnología El mantenimiento de equipos a crecido junto a la tecnología.(TIC). Desde la llegada de los primeros enlaces wavelan (PC, placa, antena). Pasando por los primeros routers.

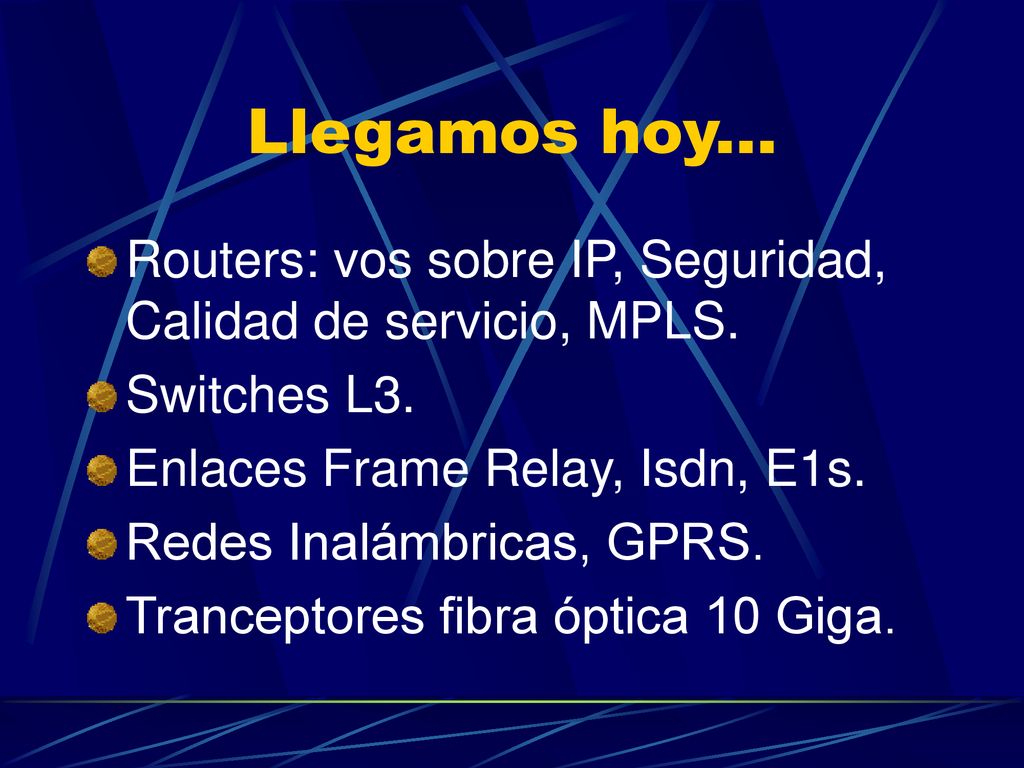

3 Llegamos hoy... Routers: vos sobre IP, Seguridad, Calidad de servicio, MPLS. Switches L3. Enlaces Frame Relay, Isdn, E1s. Redes Inalámbricas, GPRS. Tranceptores fibra óptica 10 Giga.

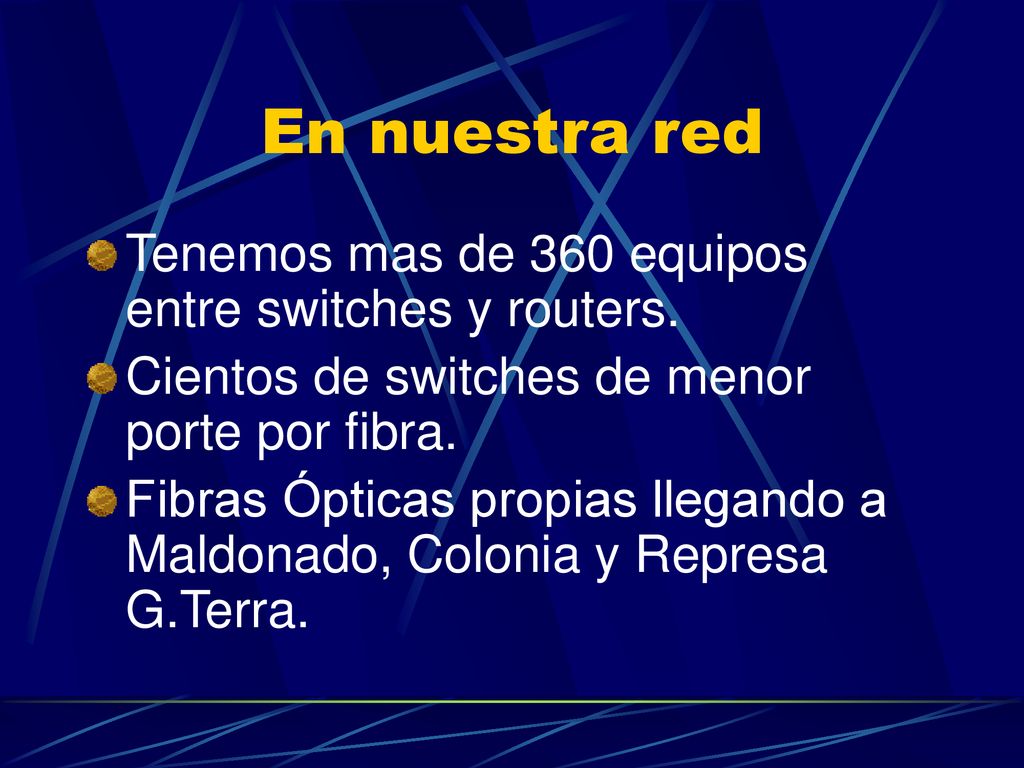

4 En nuestra red Tenemos mas de 360 equipos entre switches y routers.
Cientos de switches de menor porte por fibra. Fibras Ópticas propias llegando a Maldonado, Colonia y Represa G.Terra.

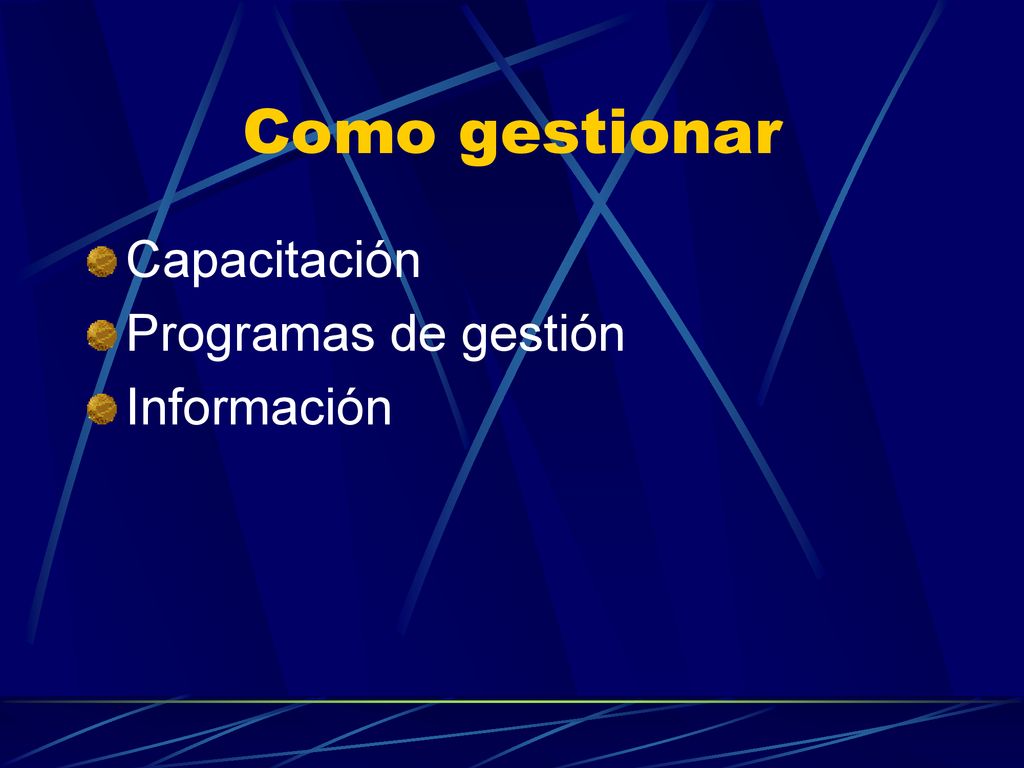

5 Como gestionar Capacitación Programas de gestión Información

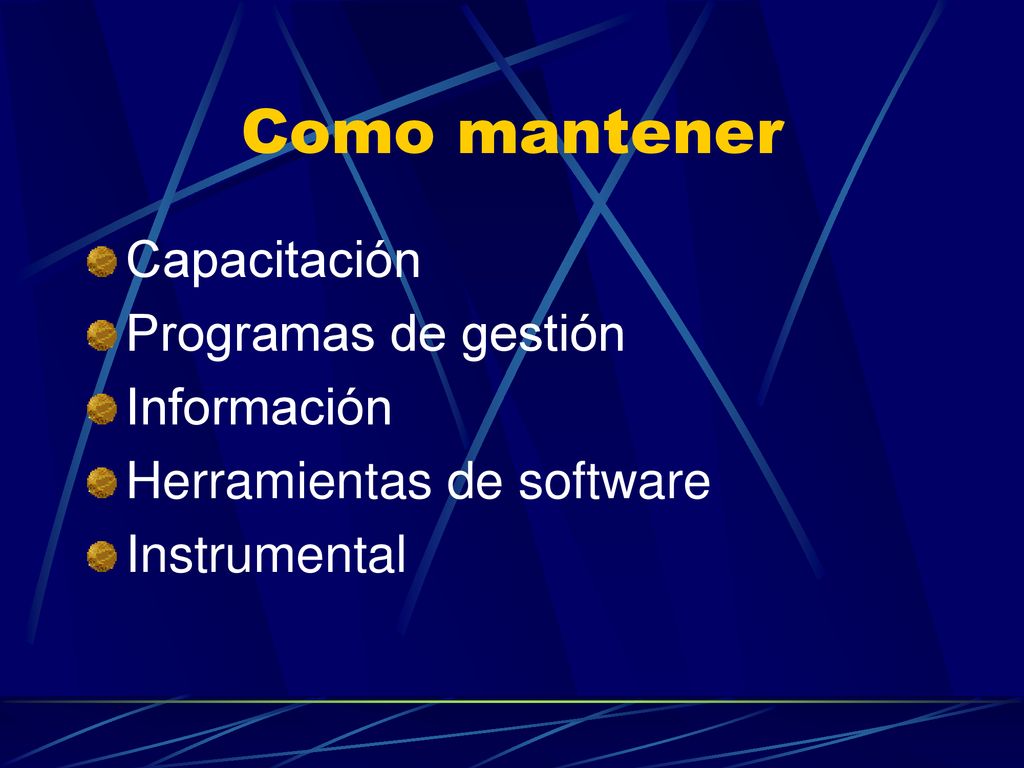

6 Como mantener Capacitación Programas de gestión Información
Herramientas de software Instrumental

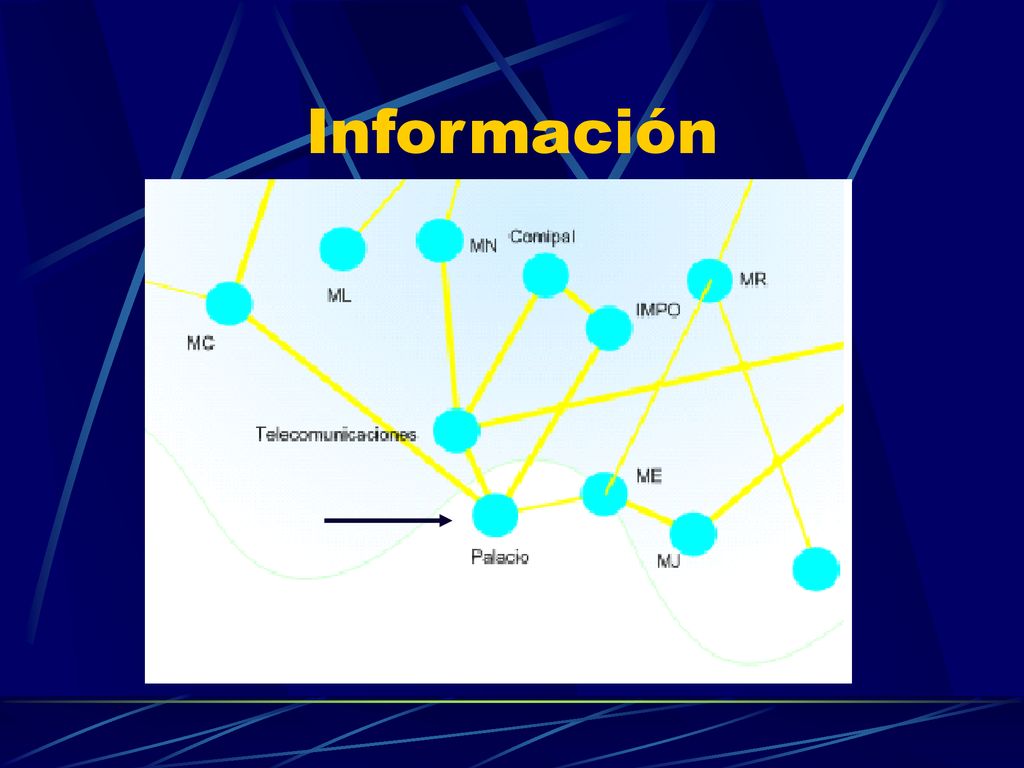

7 Información

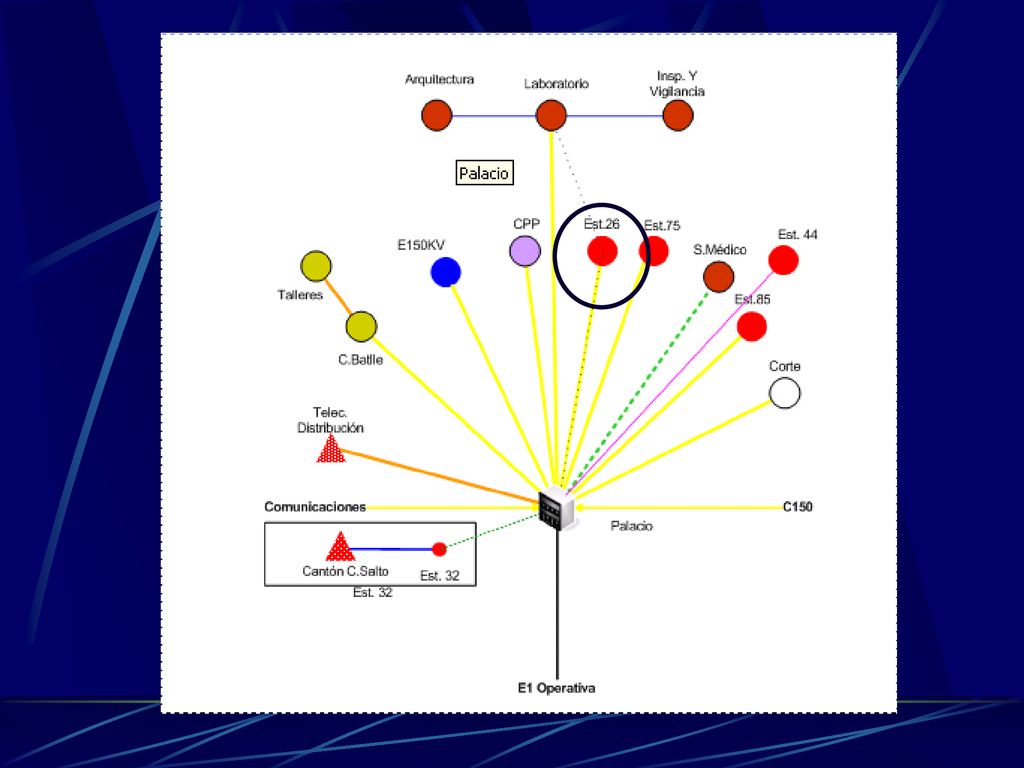

8

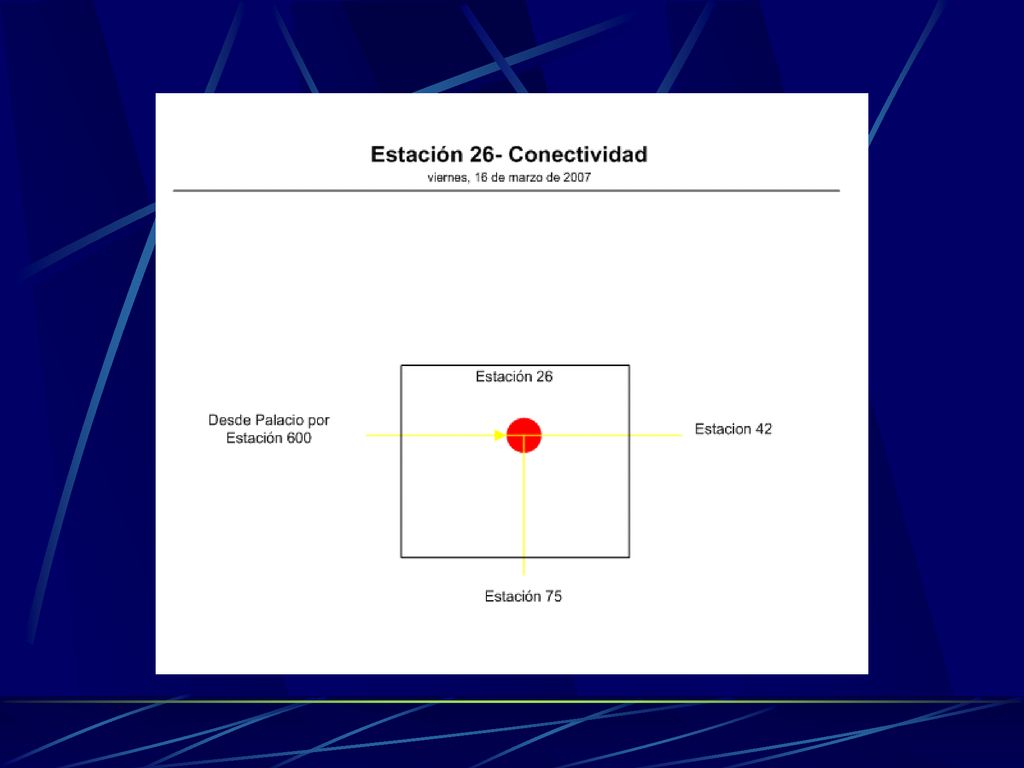

9

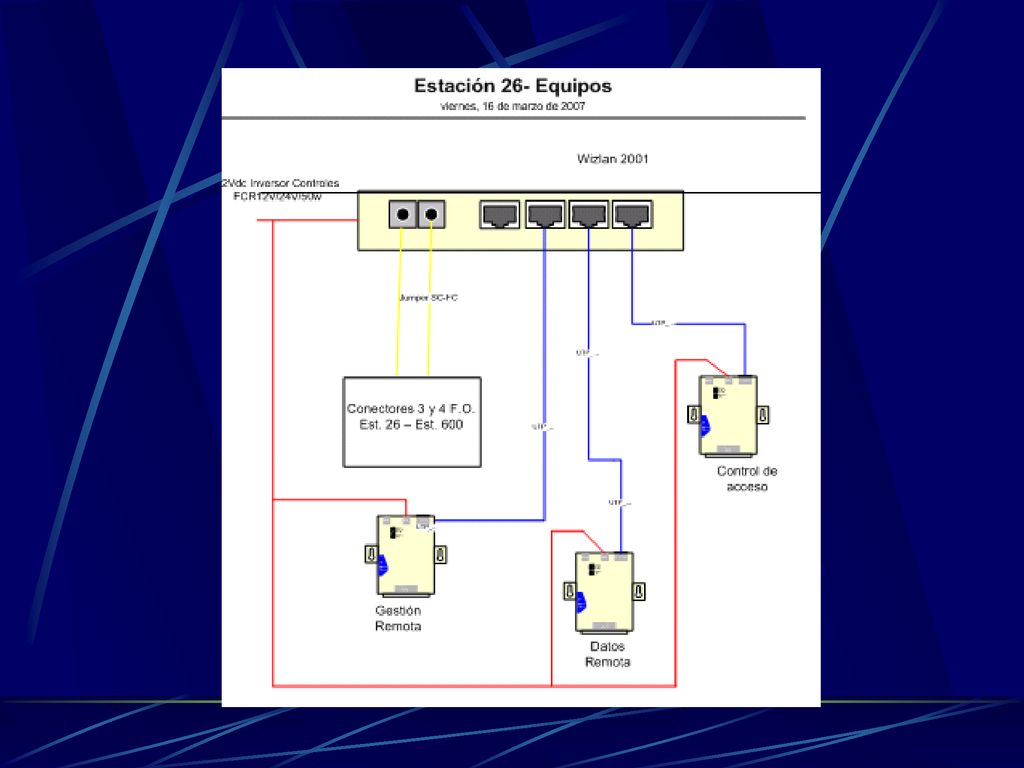

10

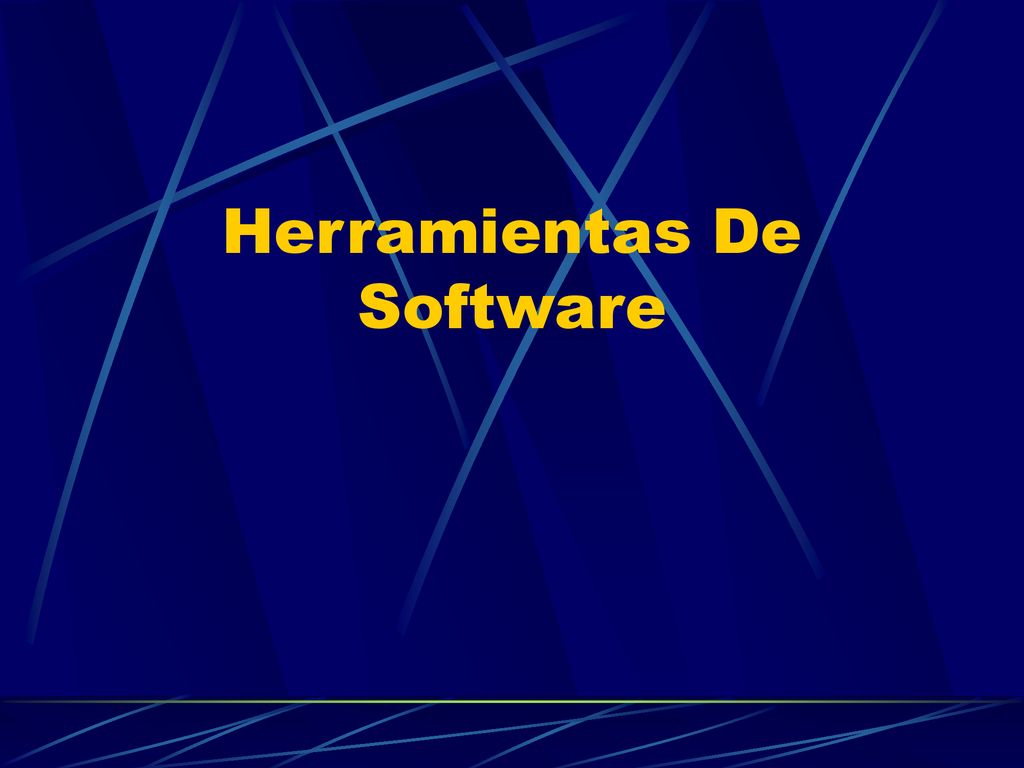

11 Herramientas De Software

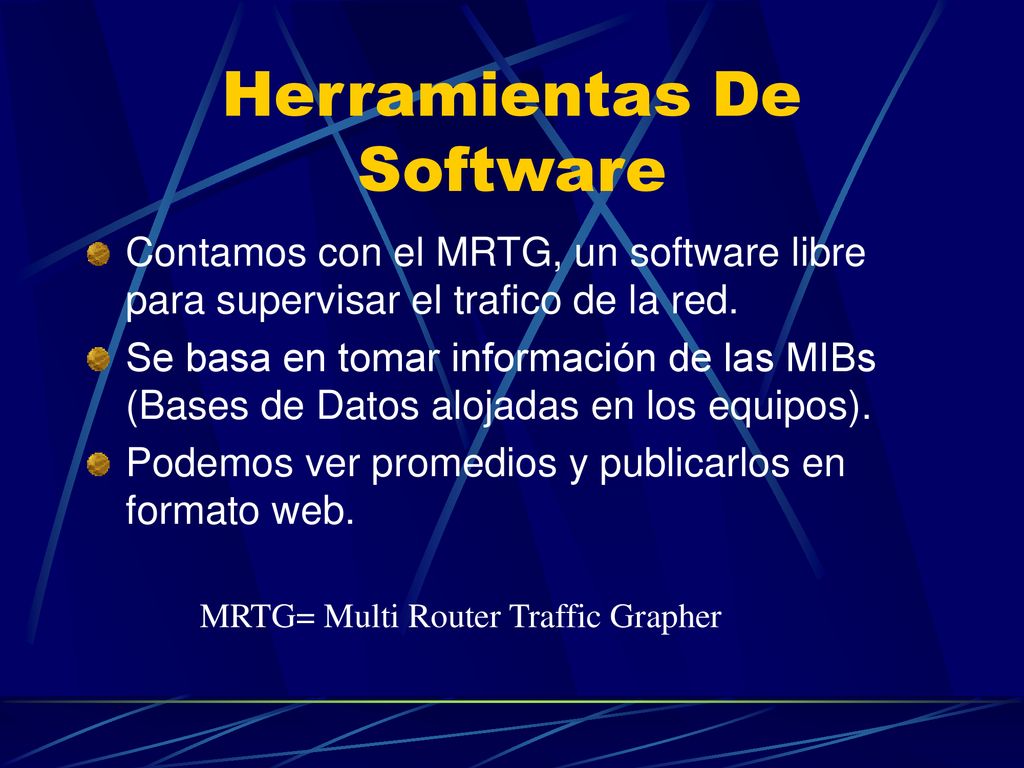

12 Herramientas De Software
Contamos con el MRTG, un software libre para supervisar el trafico de la red. Se basa en tomar información de las MIBs (Bases de Datos alojadas en los equipos). Podemos ver promedios y publicarlos en formato web. MRTG= Multi Router Traffic Grapher

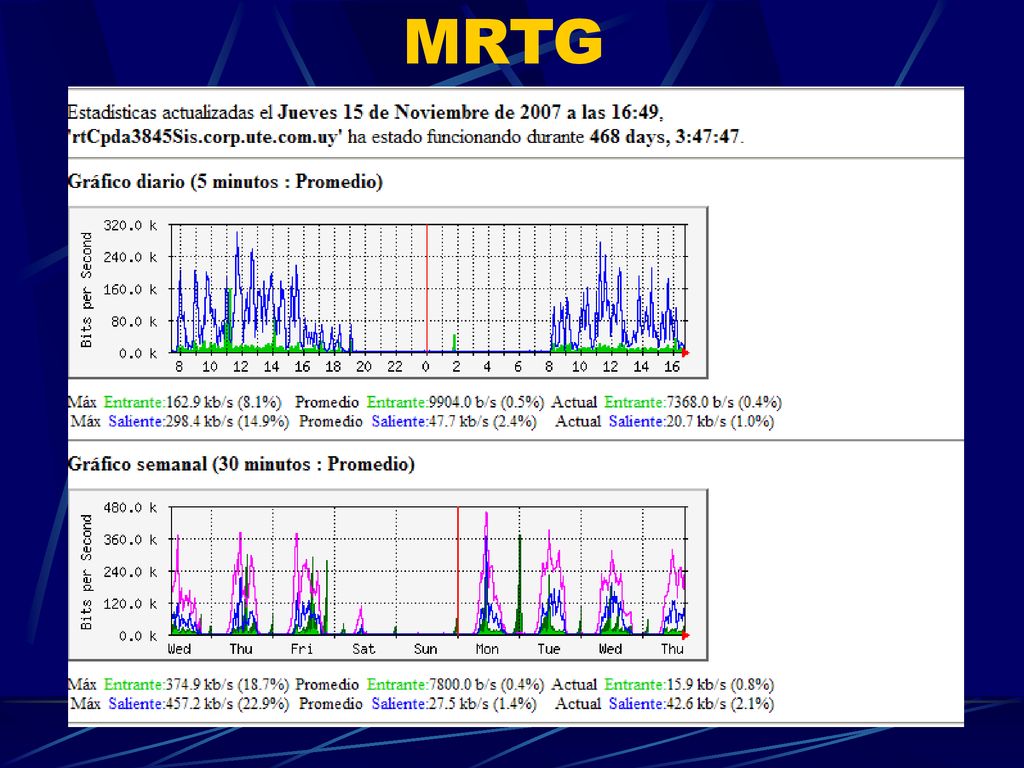

13 MRTG

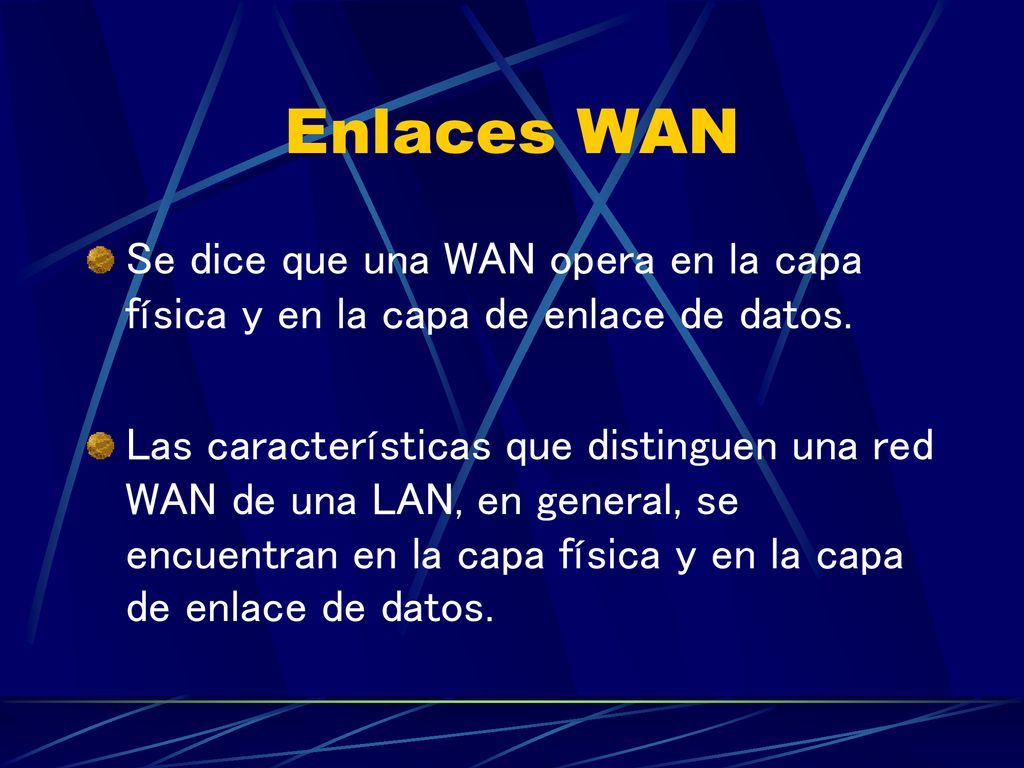

14 Enlaces WAN Se dice que una WAN opera en la capa física y en la capa de enlace de datos. Las características que distinguen una red WAN de una LAN, en general, se encuentran en la capa física y en la capa de enlace de datos.

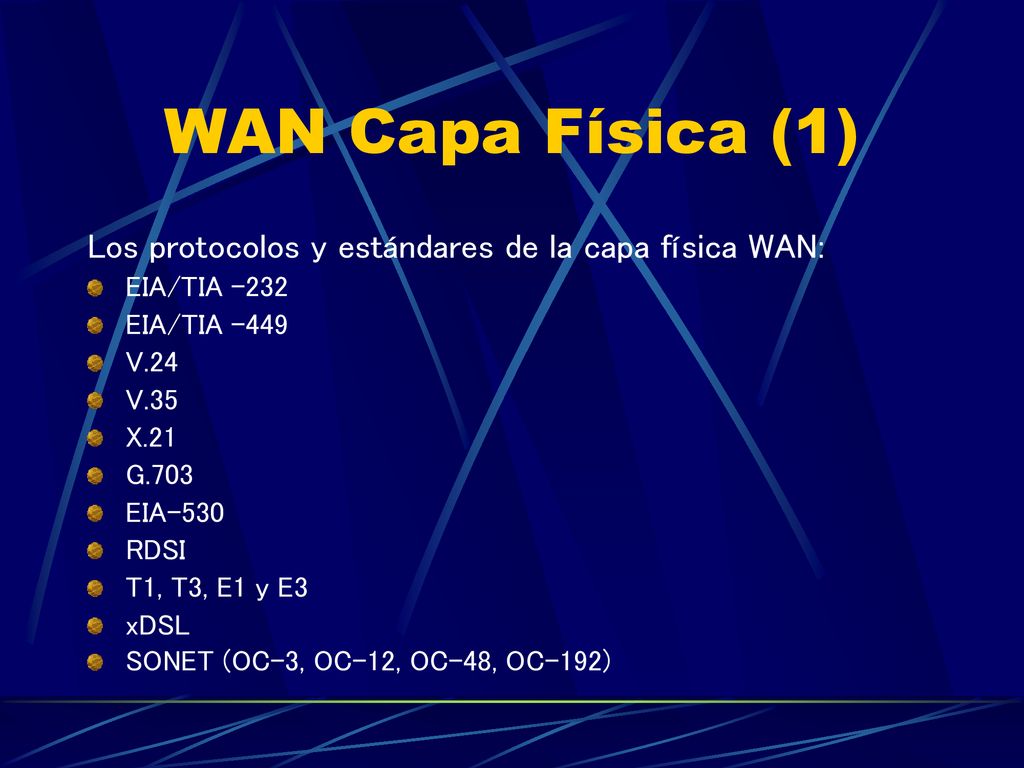

15 WAN Capa Física (1) Los protocolos y estándares de la capa física WAN:
EIA/TIA -232 EIA/TIA -449 V.24 V.35 X.21 G.703 EIA-530 RDSI T1, T3, E1 y E3 xDSL SONET (OC-3, OC-12, OC-48, OC-192)

16 Unidad de Servicio de Canal/Unidad de Servicio de Datos

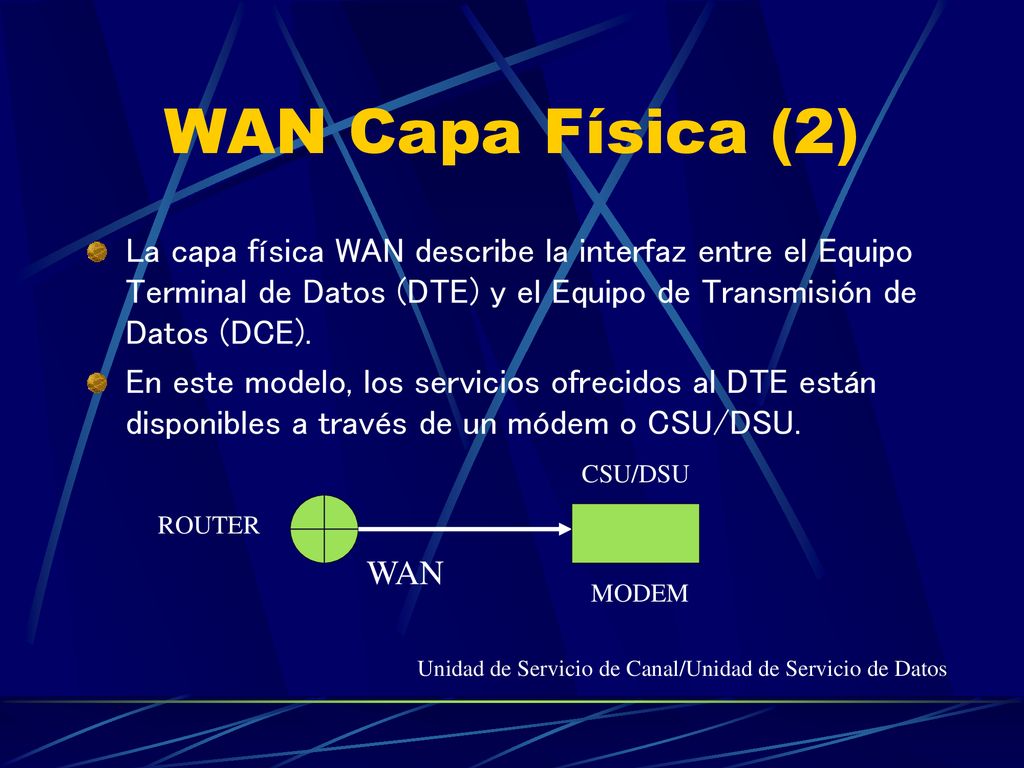

WAN Capa Física (2) La capa física WAN describe la interfaz entre el Equipo Terminal de Datos (DTE) y el Equipo de Transmisión de Datos (DCE). En este modelo, los servicios ofrecidos al DTE están disponibles a través de un módem o CSU/DSU. CSU/DSU MODEM ROUTER WAN Unidad de Servicio de Canal/Unidad de Servicio de Datos

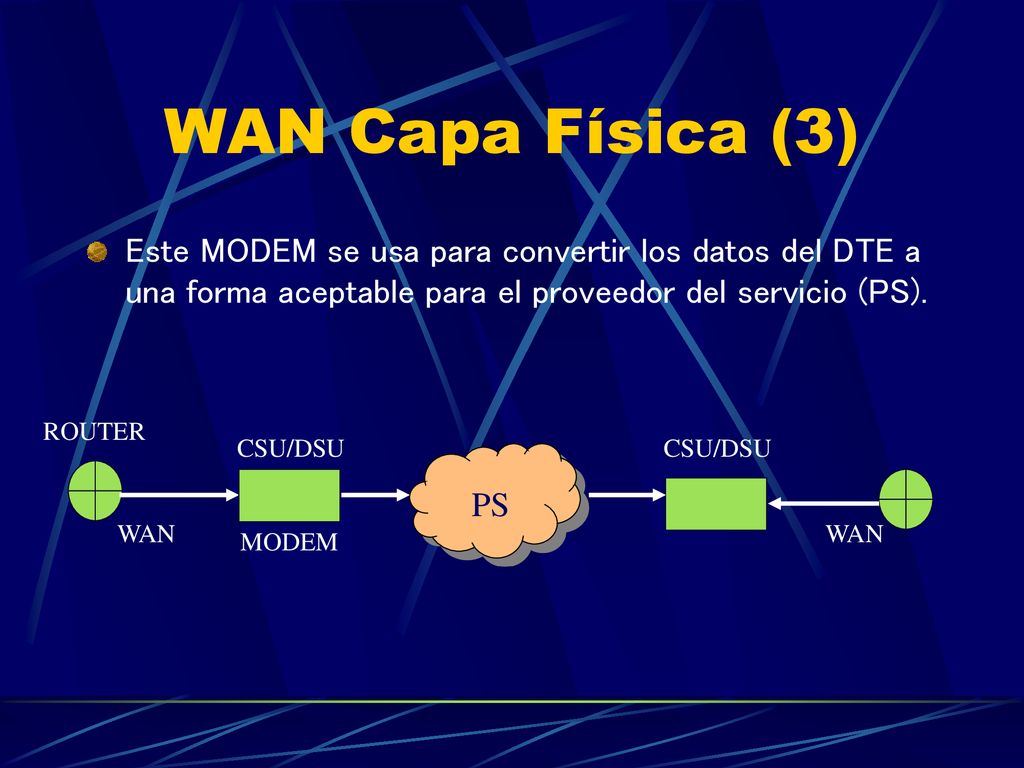

17 WAN Capa Física (3) Este MODEM se usa para convertir los datos del DTE a una forma aceptable para el proveedor del servicio (PS). CSU/DSU MODEM ROUTER WAN PS

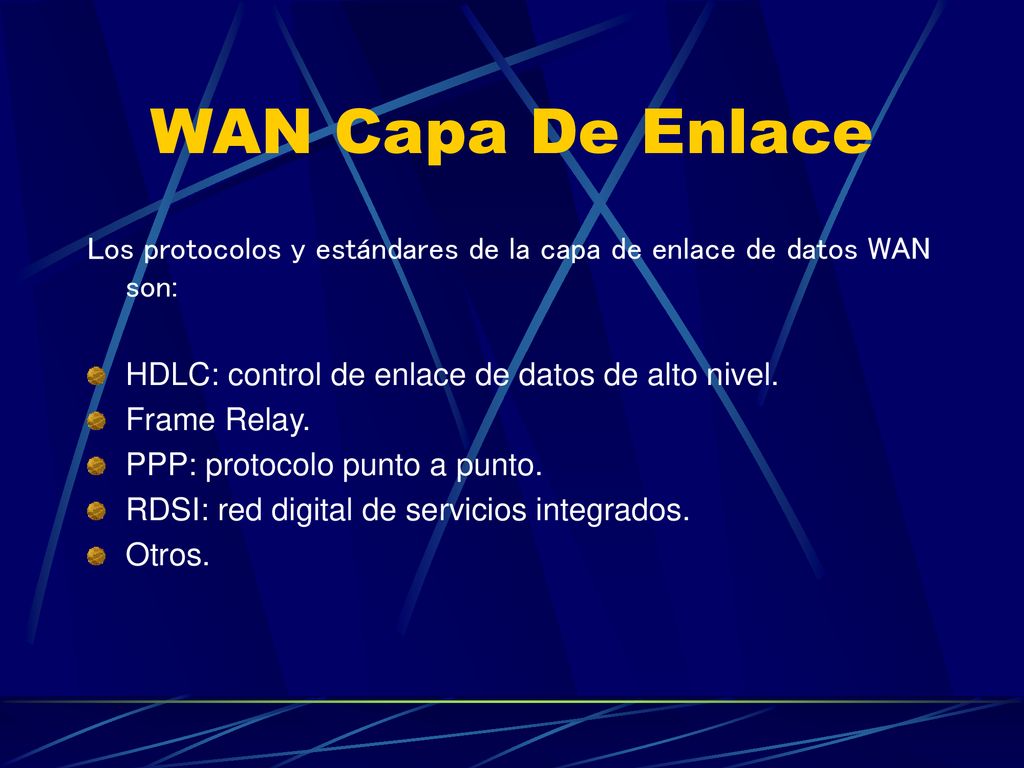

18 WAN Capa De Enlace Los protocolos y estándares de la capa de enlace de datos WAN son: HDLC: control de enlace de datos de alto nivel. Frame Relay. PPP: protocolo punto a punto. RDSI: red digital de servicios integrados. Otros.

19 Frame Relay La tecnología Frame Relay se creó originalmente como una extensión de la tecnología ISDN. Se convirtió en uno de los protocolos WAN más utilizados,por su bajo costo y facilidad de configuración. La conexión a través de la red Frame Relay entre dos DTE se denomina circuito virtual (VC). Por lo general se usan circuitos virtuales permanentes (PVC). Frame Relay no tiene mecanismos de recuperación de errores, porque fue diseñada para operar en líneas digitales de alta calidad. ISDN=Red Digital de Servicios Integrados.

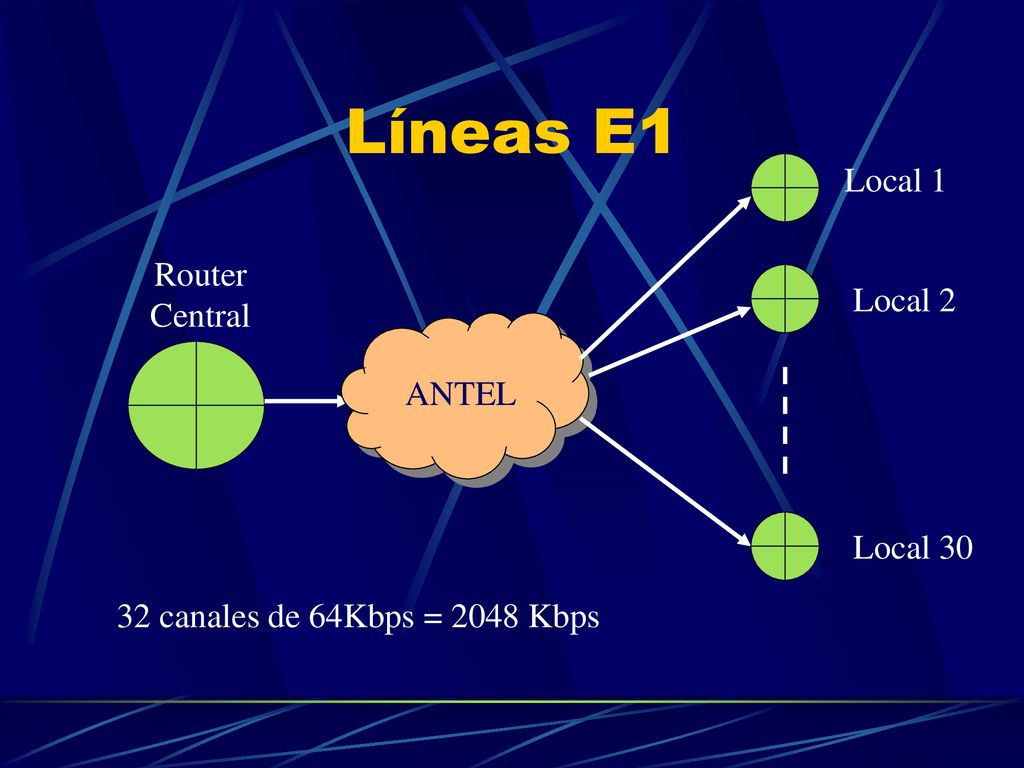

20 Líneas E1 Local 1 Router Central Local 2 ANTEL Local 30
32 canales de 64Kbps = 2048 Kbps

21 Channel Service Unit/Data Service Unit

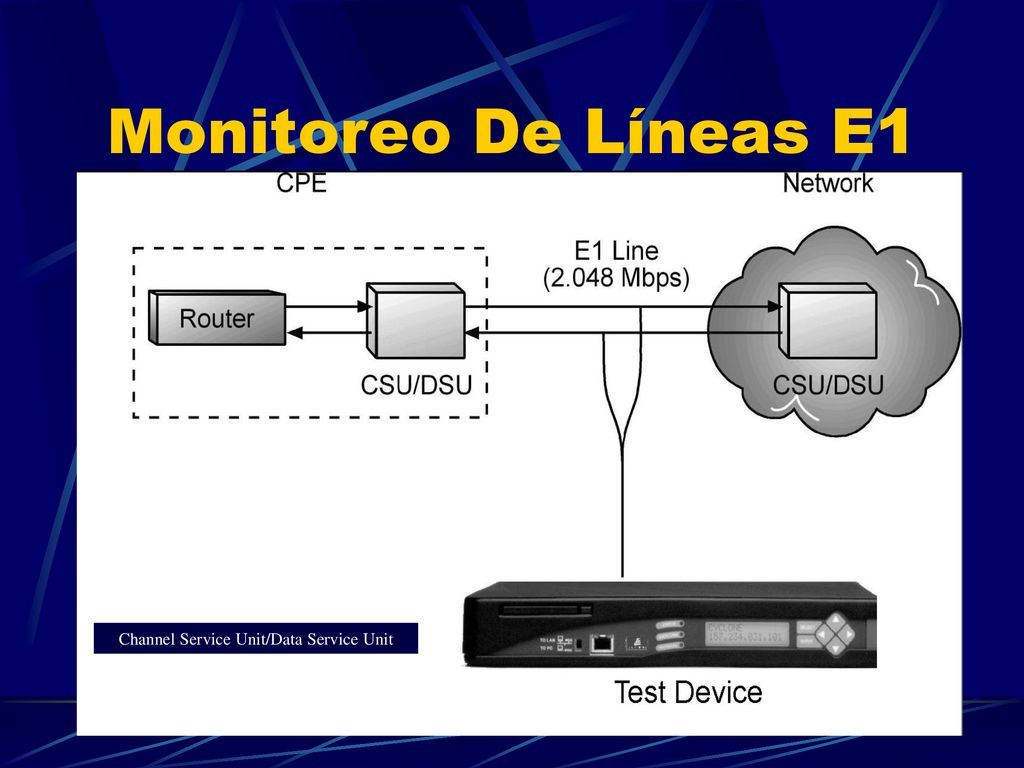

Monitoreo De Líneas E1 Channel Service Unit/Data Service Unit

22

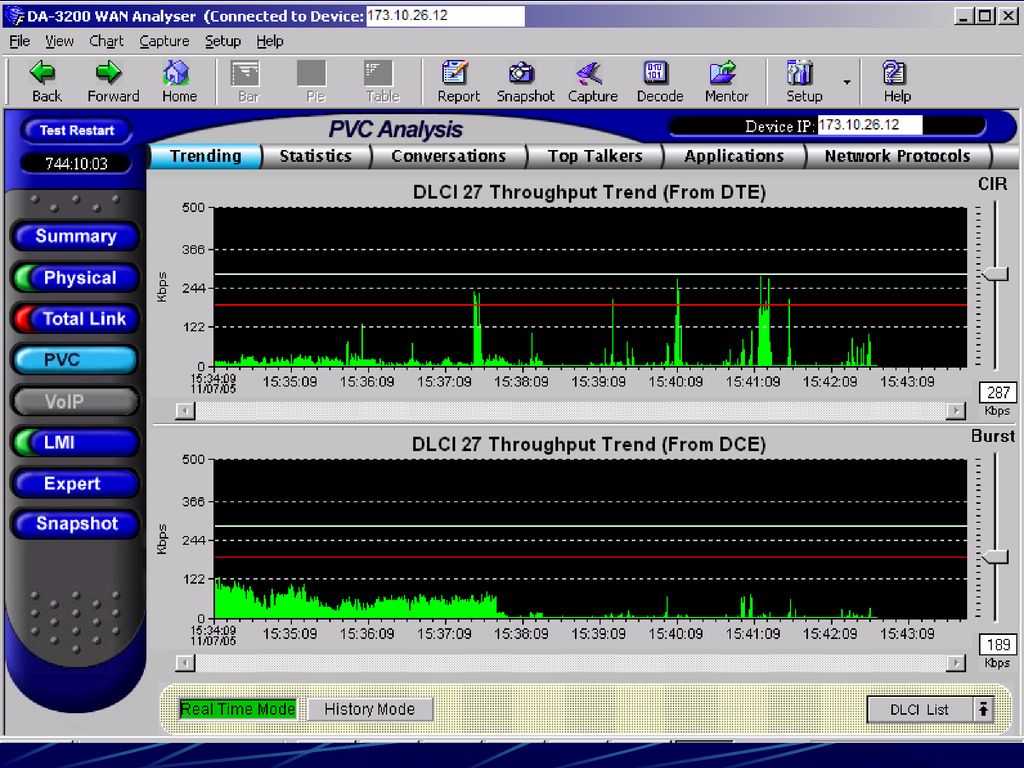

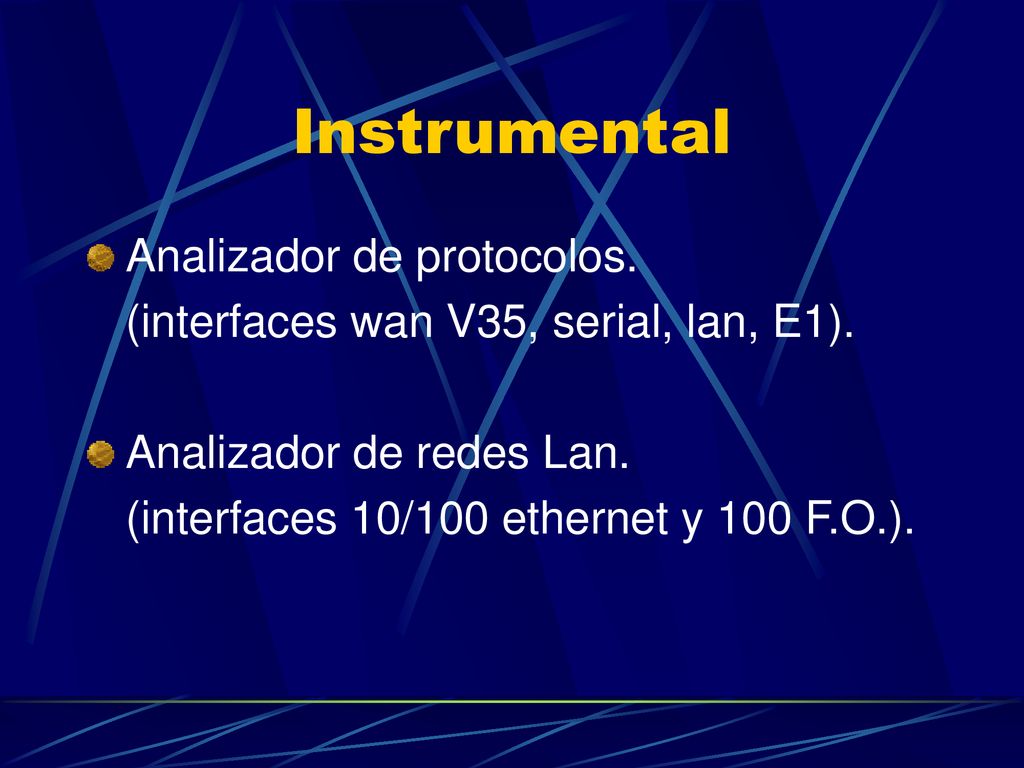

23 Instrumental Analizador de protocolos.
(interfaces wan V35, serial, lan, E1). Analizador de redes Lan. (interfaces 10/100 ethernet y 100 F.O.).

24

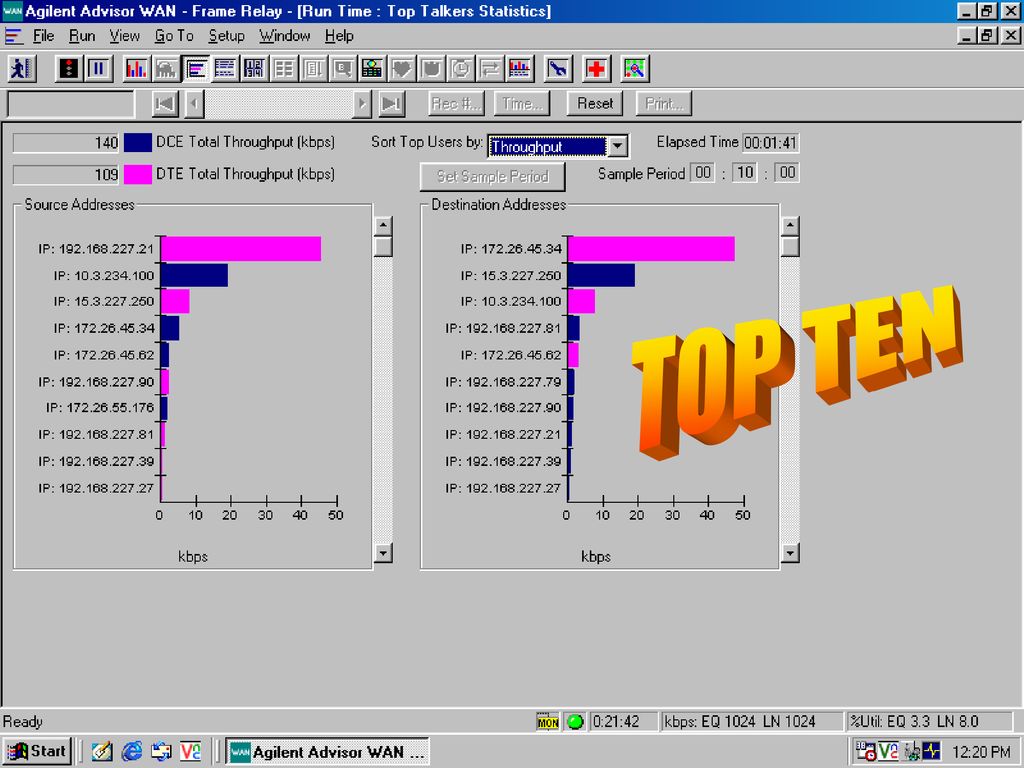

25 TOP TEN

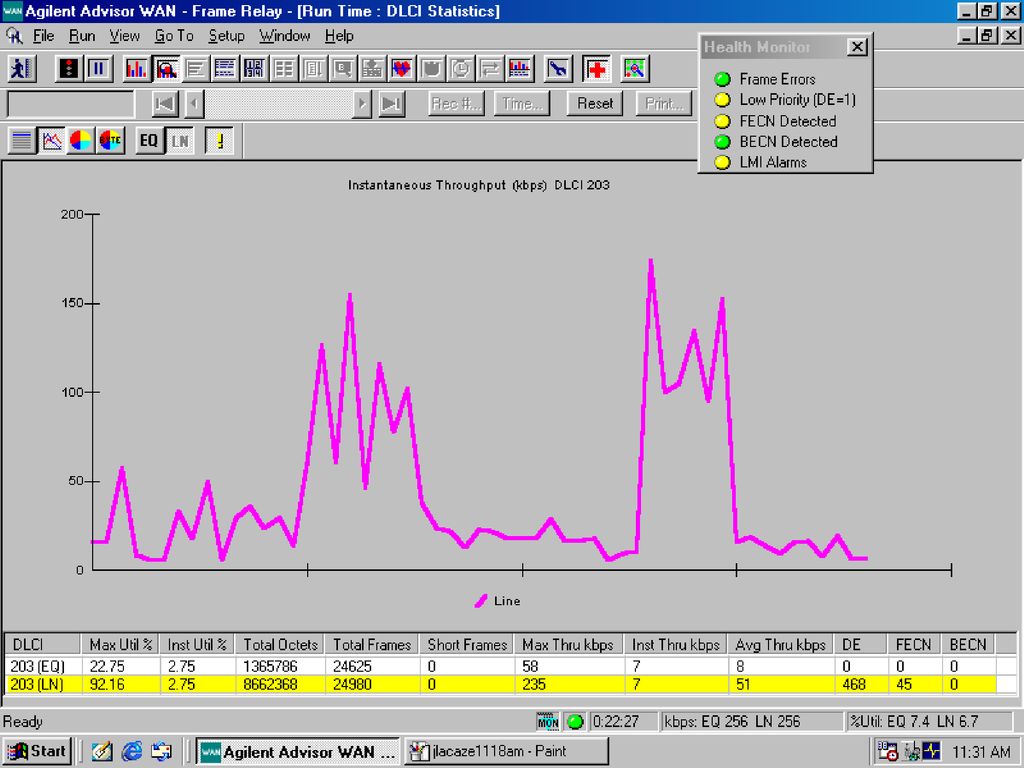

26

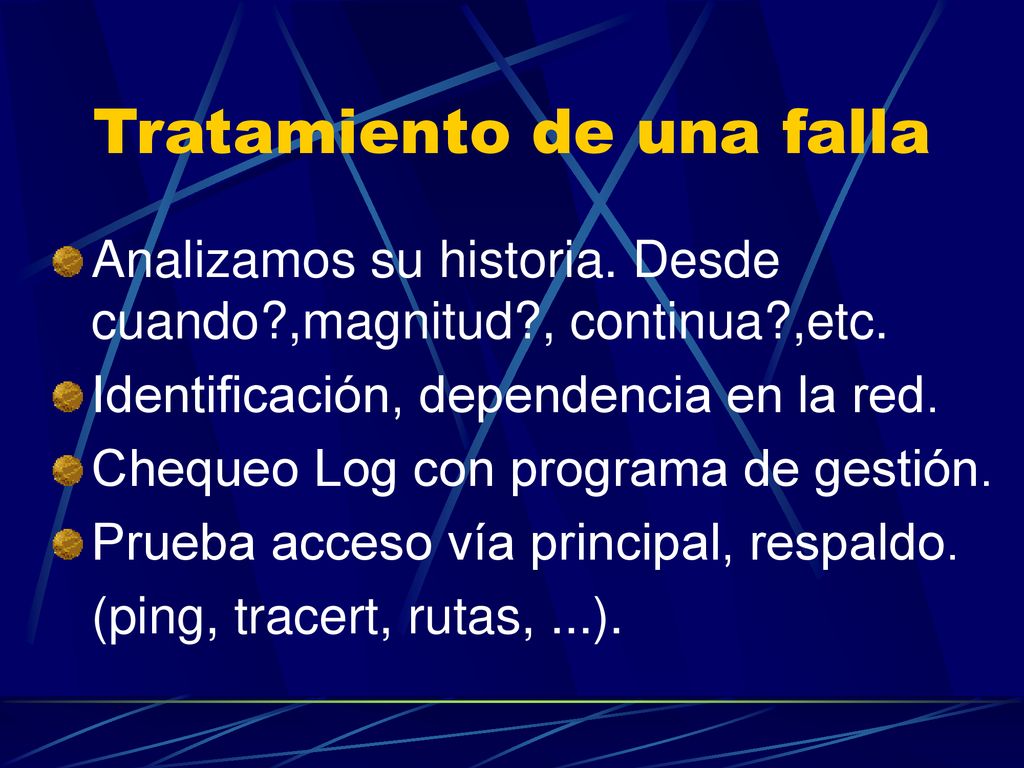

27 Tratamiento de una falla

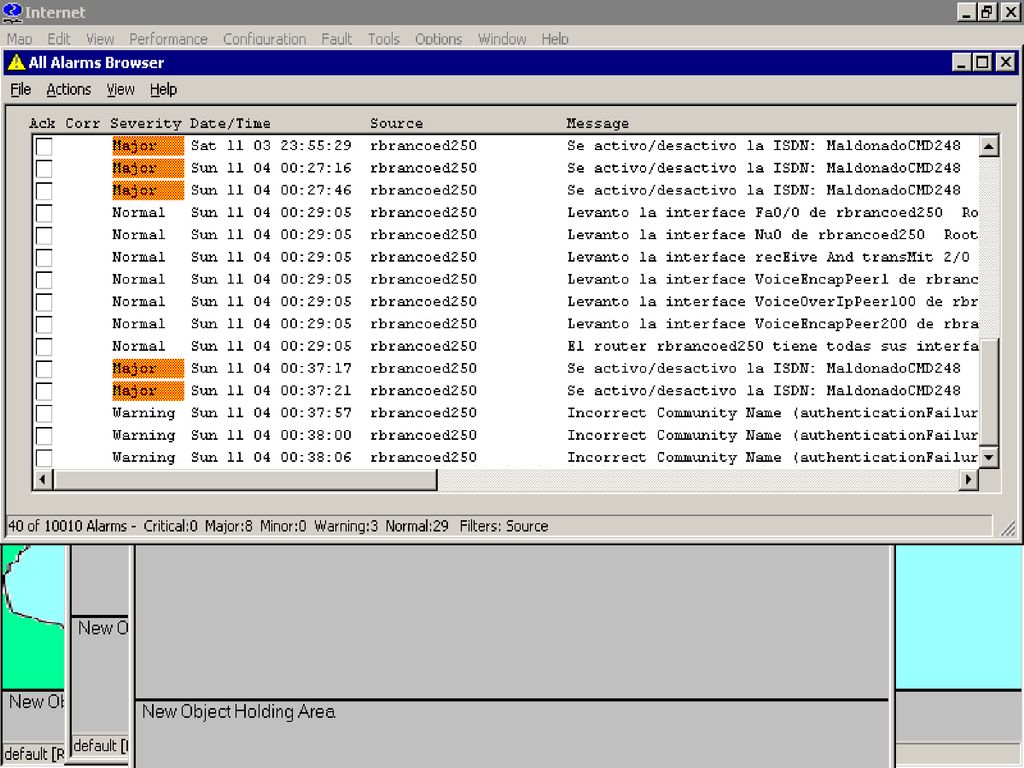

Analizamos su historia. Desde cuando?,magnitud?, continua?,etc. Identificación, dependencia en la red. Chequeo Log con programa de gestión. Prueba acceso vía principal, respaldo. (ping, tracert, rutas, ...).

28

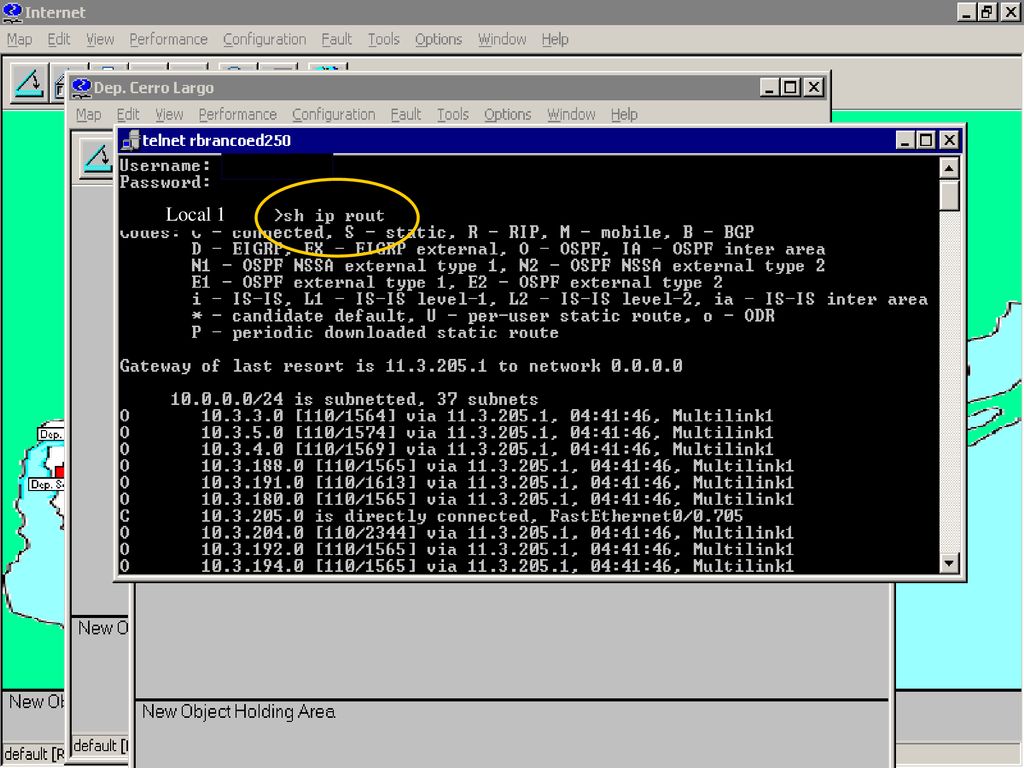

29 Local 1

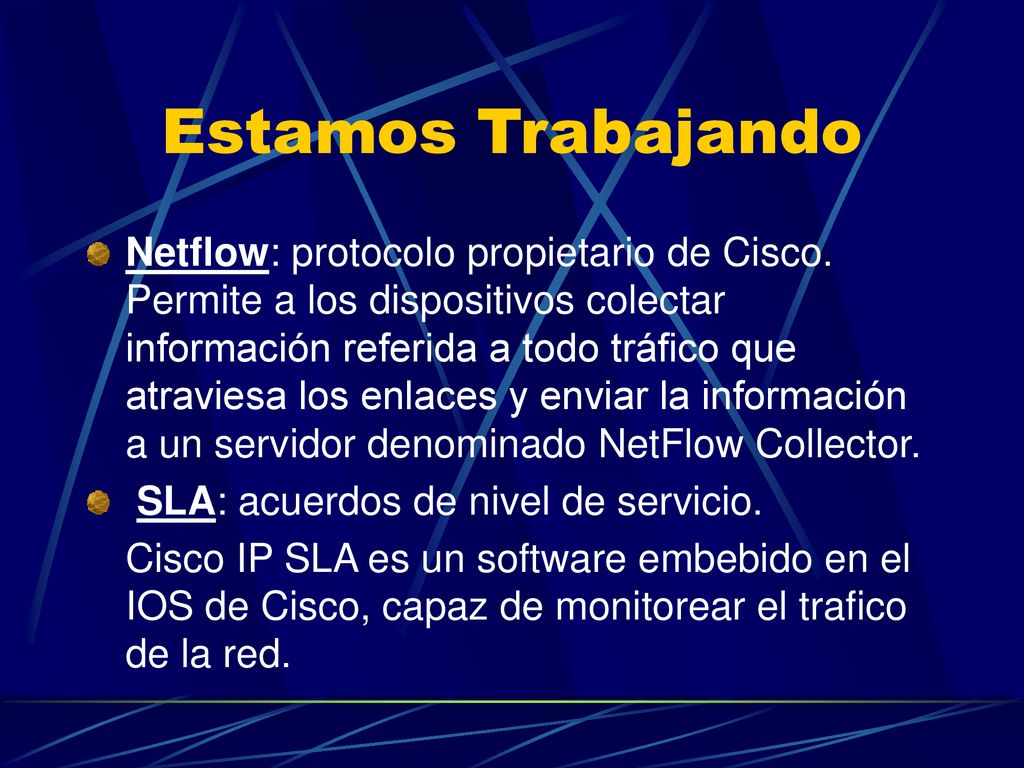

30 Estamos Trabajando Netflow: protocolo propietario de Cisco. Permite a los dispositivos colectar información referida a todo tráfico que atraviesa los enlaces y enviar la información a un servidor denominado NetFlow Collector. SLA: acuerdos de nivel de servicio. Cisco IP SLA es un software embebido en el IOS de Cisco, capaz de monitorear el trafico de la red.

31 Gracias!!! Ing. Gustavo Méndez gmendez@ute.com.uy Ing. Pablo Borrelli
