Compatibilidad entre CMOS y TTL -Hay una diferencia apreciable entre los niveles lógicos de ambos tipos de dispositivos. -Cuando cargamos una puerta.

Presentación del tema: "Compatibilidad entre CMOS y TTL -Hay una diferencia apreciable entre los niveles lógicos de ambos tipos de dispositivos. -Cuando cargamos una puerta."— Transcripción de la presentación:

1

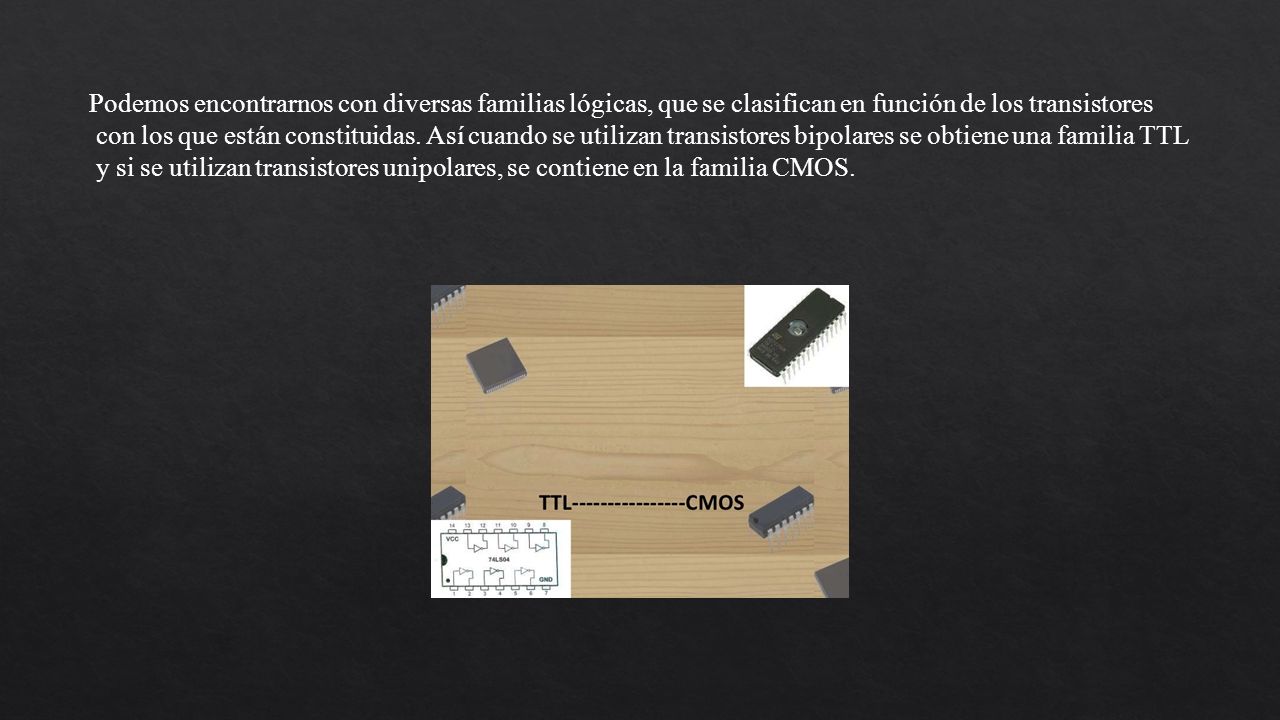

2

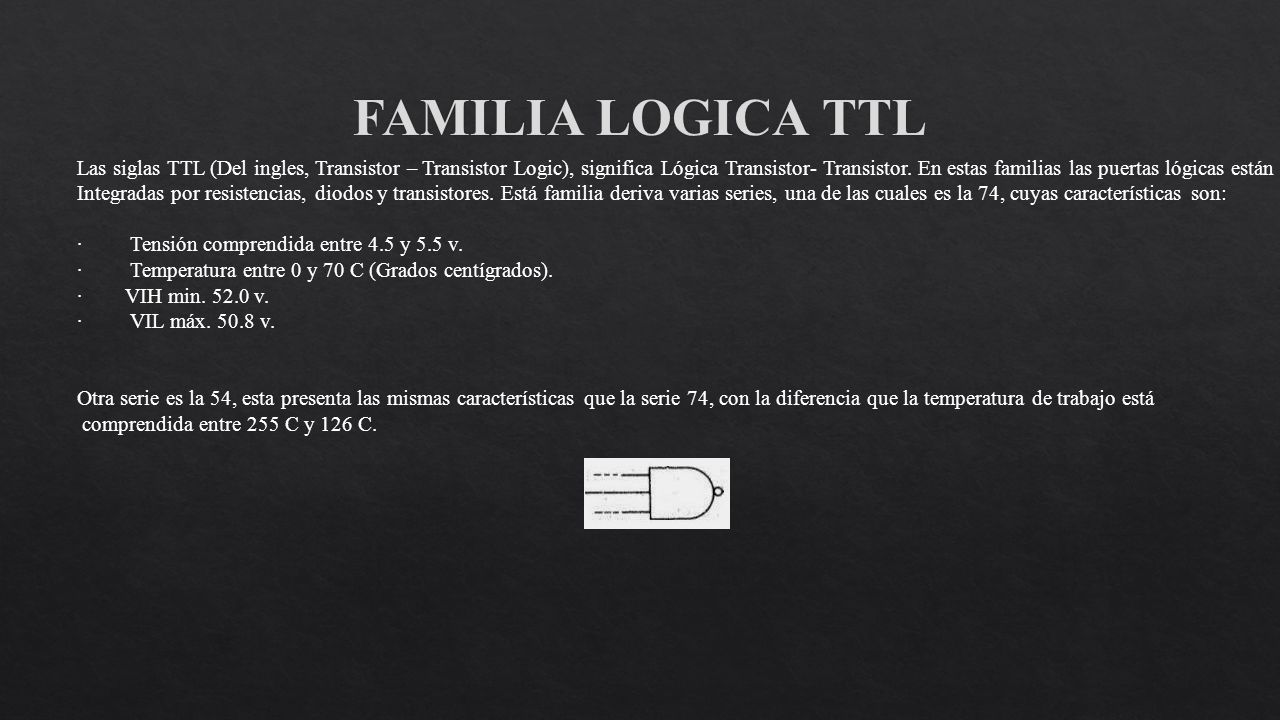

3

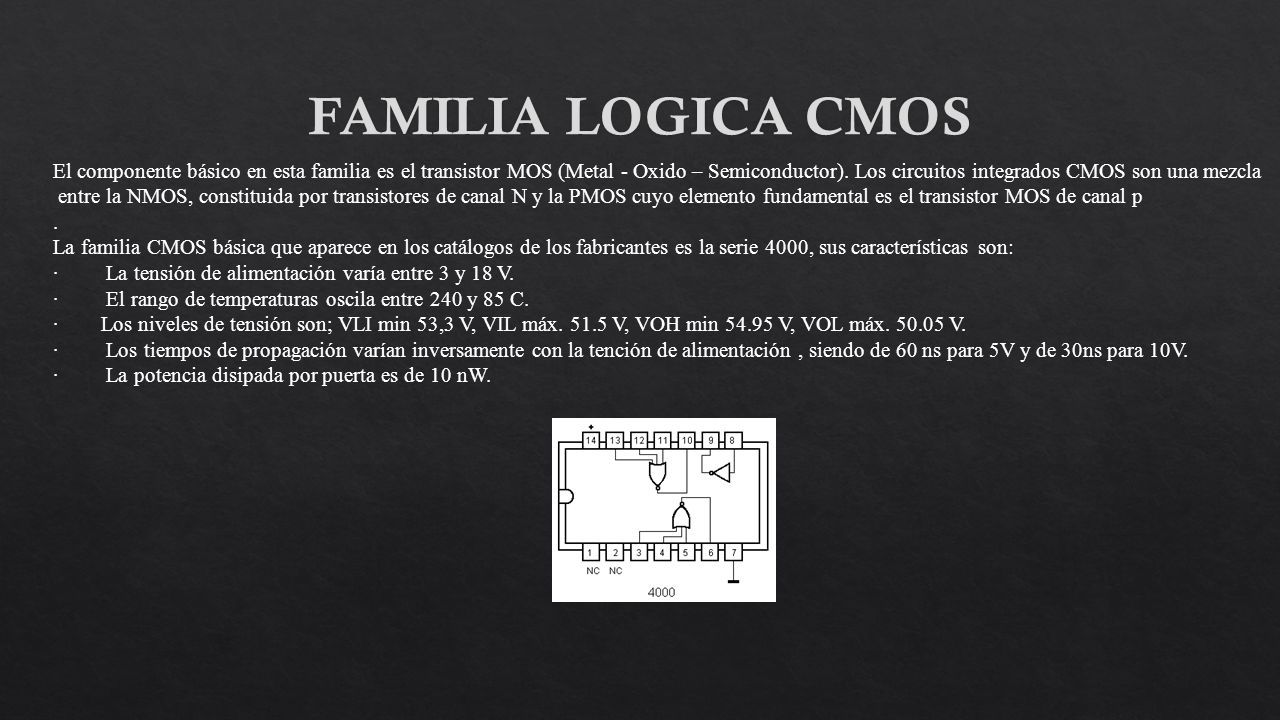

4

5 Compatibilidad entre CMOS y TTL -Hay una diferencia apreciable entre los niveles lógicos de ambos tipos de dispositivos. -Cuando cargamos una puerta CMOS con una TTL estamos exigiendo mayor corriente y por lo tanto los niveles lógicos de salida disminuyen -Las características que ofrecen los fabricantes, tanto para IOLmax y IOHmax como para VOLmax y VOHmin dependen del tipo de puerta con que estemos cargando. Ejemplo: Familia HC con VDD=5.0V Carga CMOS Carga TTL IOLmaxC 0.02 mA VOLmaxC 0.1 V IOHmaxC -0.02 mA VOHminC 4.9 V IOLmaxT 4 mA VOLmaxT 0.33 V IOHmaxT -4 mA VOHminT 4.3 V

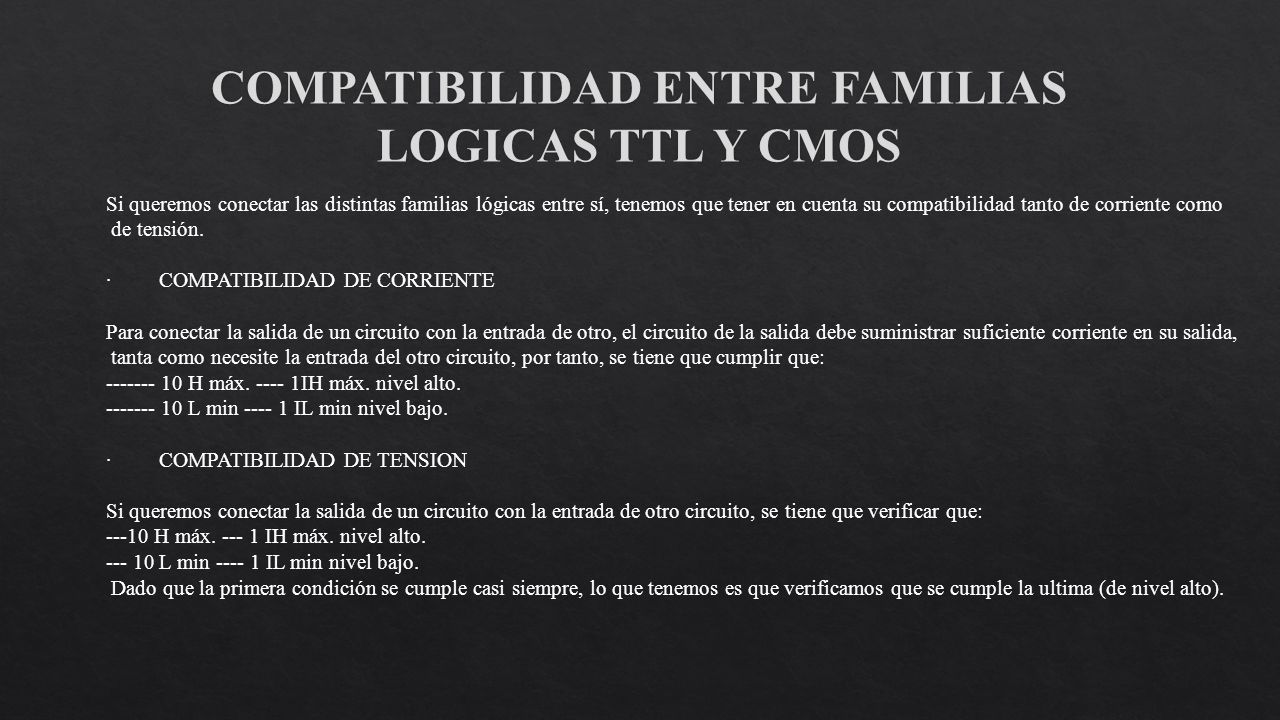

6

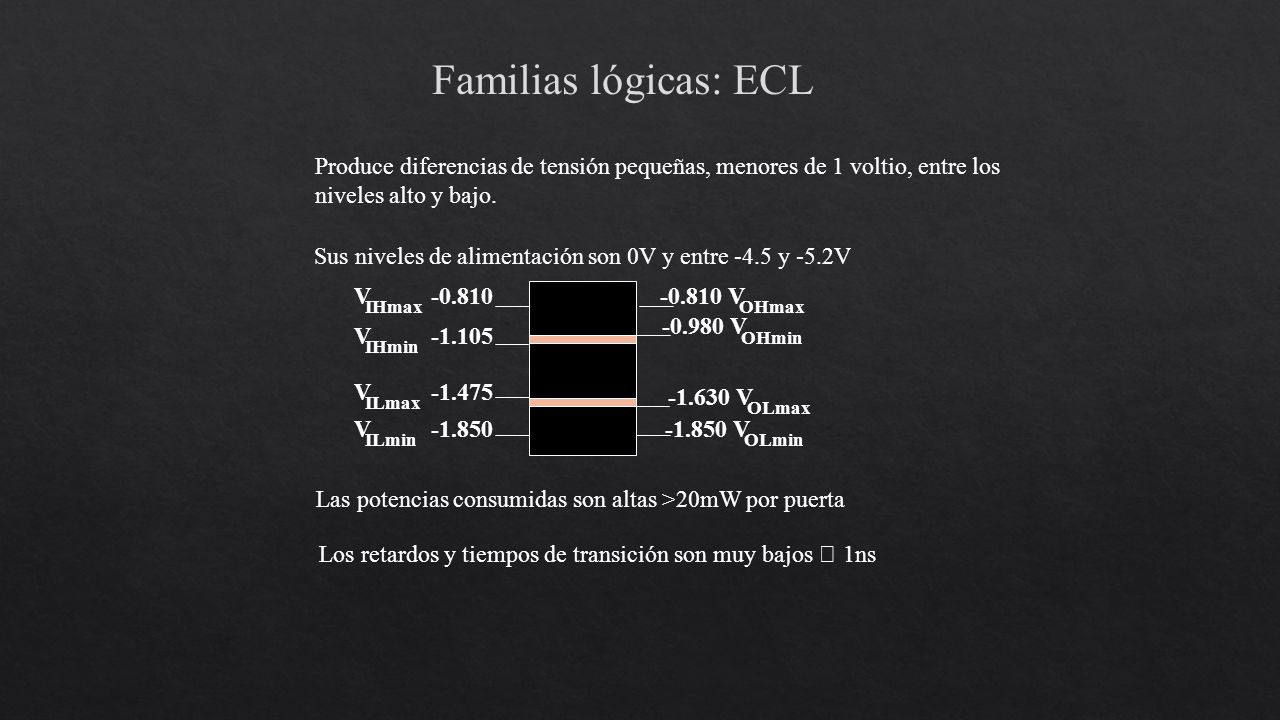

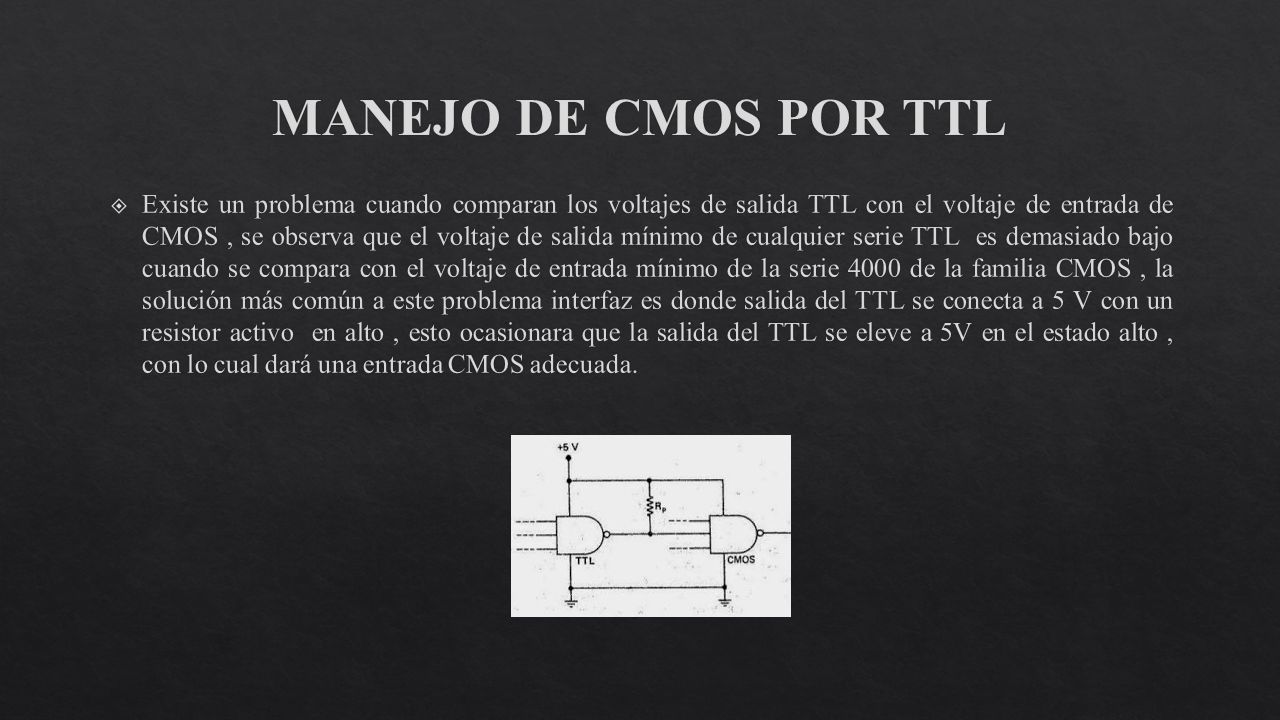

7

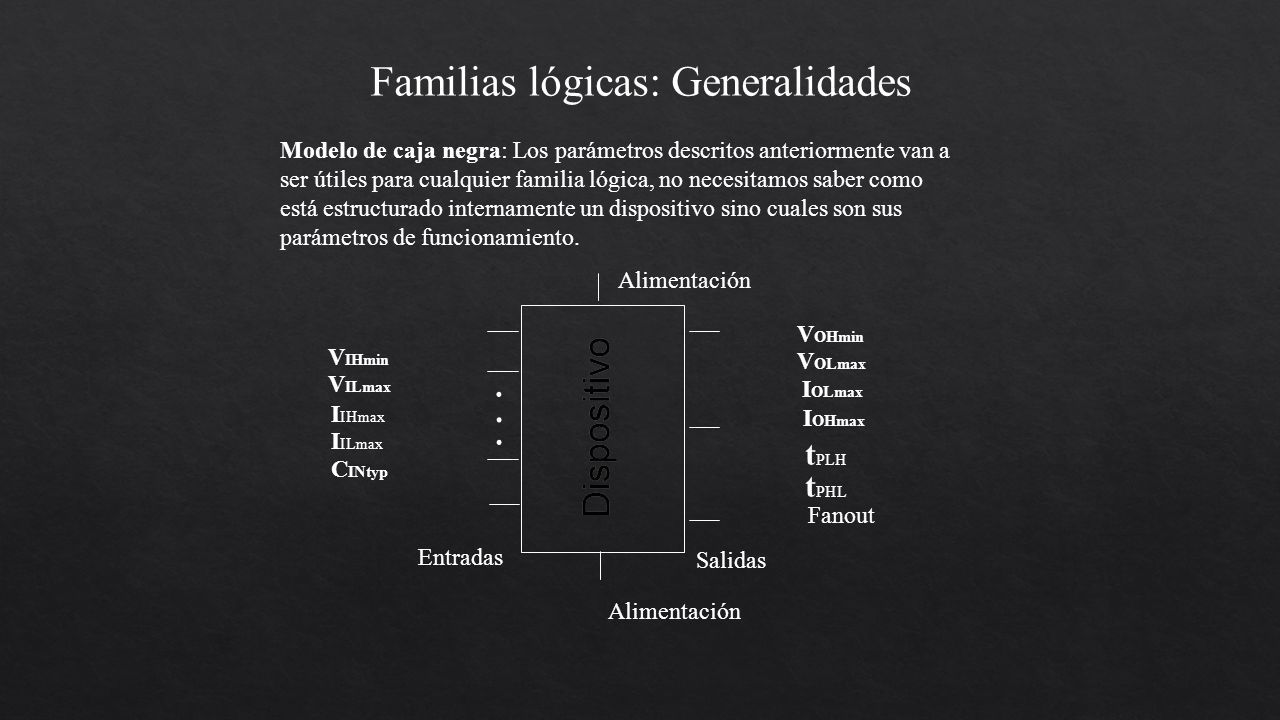

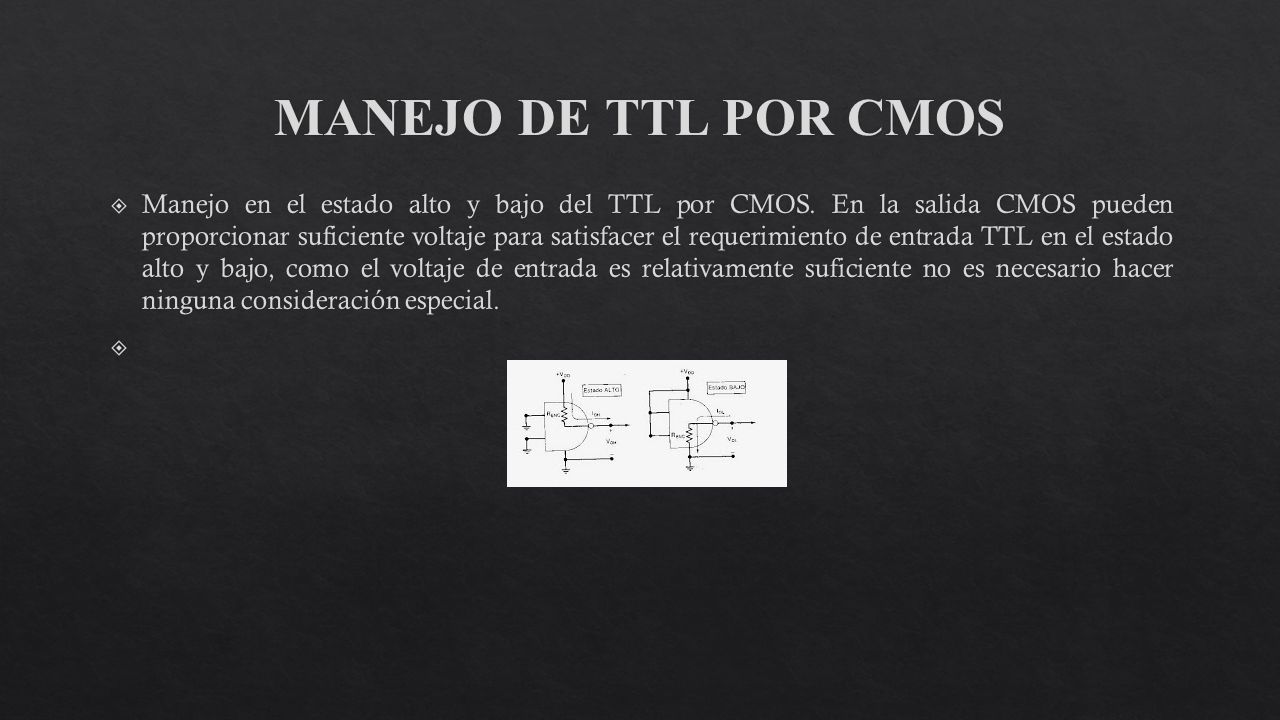

8
