CIRCUITOS ELÉCTRICOS I INTRODUCCIÓN CONCEPTOS BÁSICOS

Presentación del tema: "CIRCUITOS ELÉCTRICOS I INTRODUCCIÓN CONCEPTOS BÁSICOS"— Transcripción de la presentación:

1 CIRCUITOS ELÉCTRICOS I INTRODUCCIÓN CONCEPTOS BÁSICOS

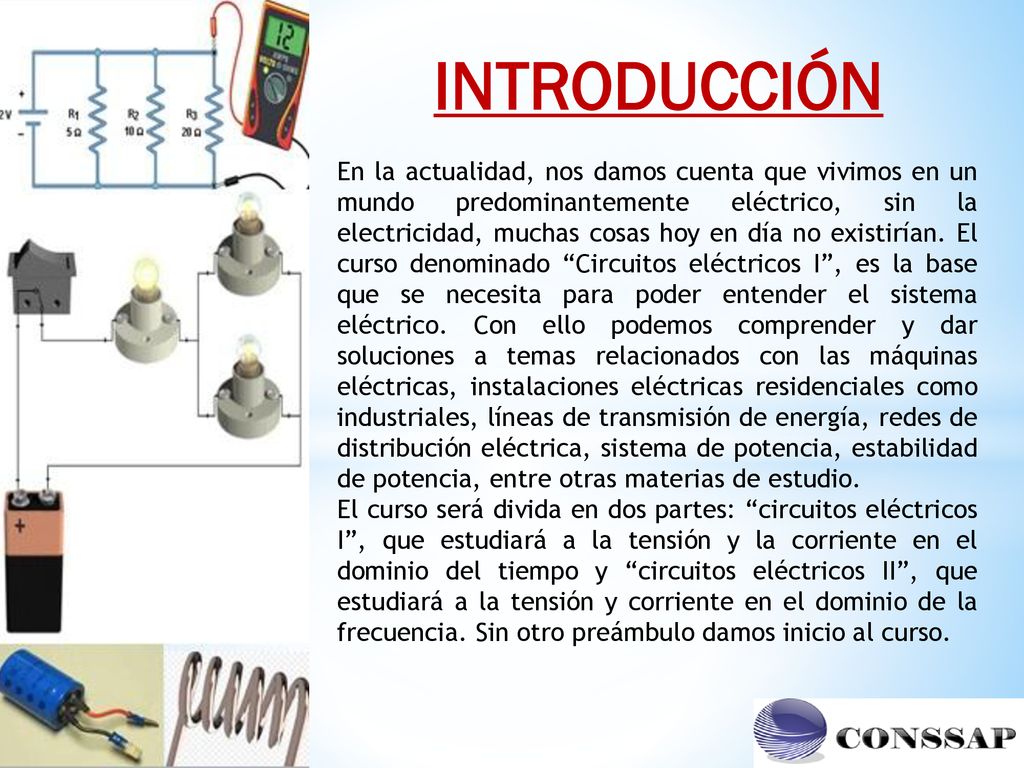

2 INTRODUCCIÓN En la actualidad, nos damos cuenta que vivimos en un mundo predominantemente eléctrico, sin la electricidad, muchas cosas hoy en día no existirían. El curso denominado “Circuitos eléctricos I”, es la base que se necesita para poder entender el sistema eléctrico. Con ello podemos comprender y dar soluciones a temas relacionados con las máquinas eléctricas, instalaciones eléctricas residenciales como industriales, líneas de transmisión de energía, redes de distribución eléctrica, sistema de potencia, estabilidad de potencia, entre otras materias de estudio. El curso será divida en dos partes: “circuitos eléctricos I”, que estudiará a la tensión y la corriente en el dominio del tiempo y “circuitos eléctricos II”, que estudiará a la tensión y corriente en el dominio de la frecuencia. Sin otro preámbulo damos inicio al curso.

3 CONCEPTOS BÁSICOS CIRCUITO ELÉCTRICO: Es una trayectoria cerrada por donde circula la corriente eléctrica y en la que encontramos interconectados a los elementos de un circuito. Podemos decir también que es un conducto que facilita la transferencia de carga desde un punto a otro. NOTA: No hay corriente en un circuito abierto. ELEMENTOS DE UN CIRCUITO ELÉCTRICO: ELEMENTOS ACTIVOS: Son aquellos elementos que entregan energía al circuito, entre los elementos activos tenemos: Fuentes de voltaje: Se dividen en dependiente e independientes. Fuentes de corriente: Se dividen en dependientes e independientes.

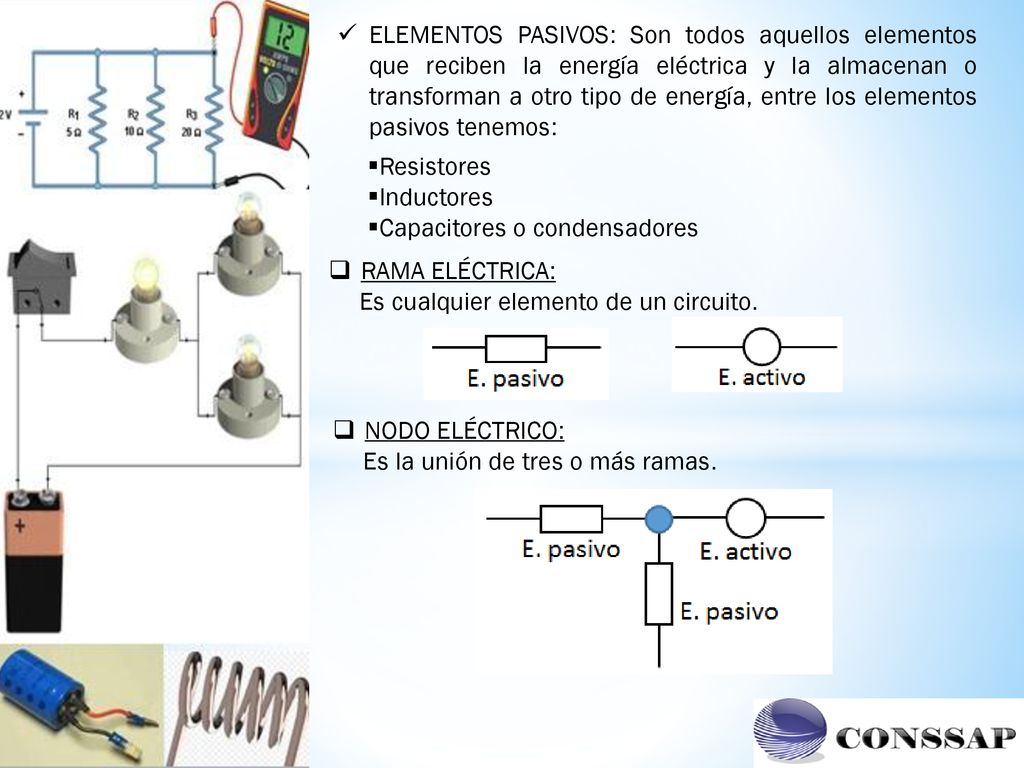

4 ELEMENTOS PASIVOS: Son todos aquellos elementos que reciben la energía eléctrica y la almacenan o transforman a otro tipo de energía, entre los elementos pasivos tenemos: Resistores Inductores Capacitores o condensadores RAMA ELÉCTRICA: Es cualquier elemento de un circuito. NODO ELÉCTRICO: Es la unión de tres o más ramas.

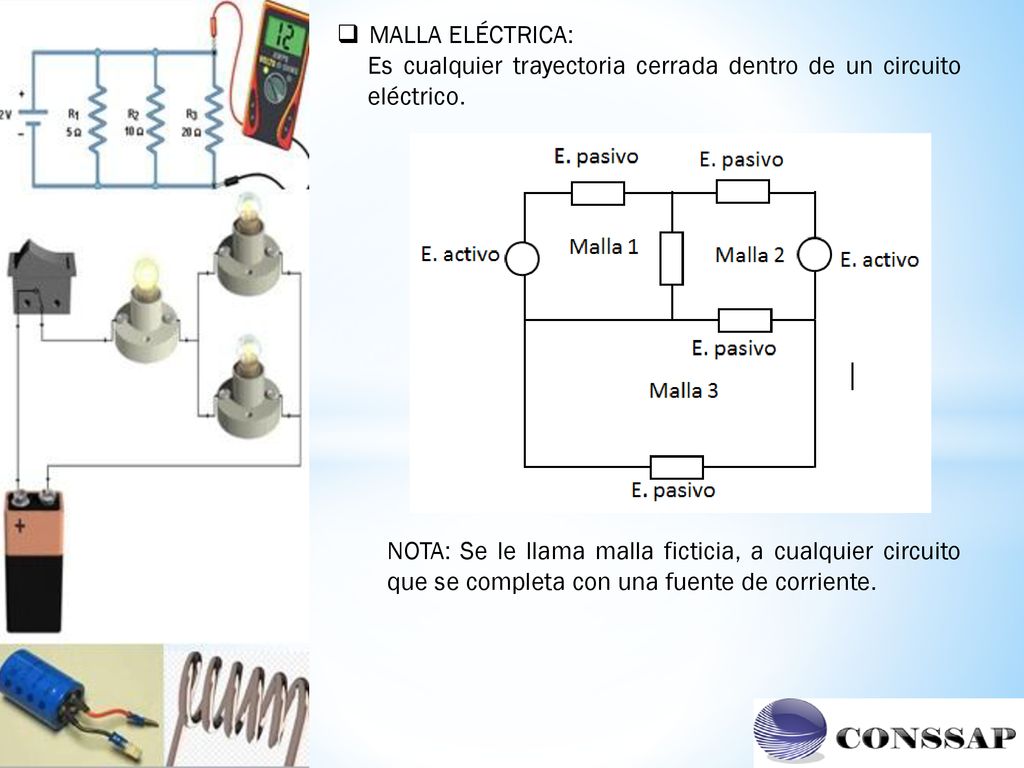

5 MALLA ELÉCTRICA: Es cualquier trayectoria cerrada dentro de un circuito eléctrico. NOTA: Se le llama malla ficticia, a cualquier circuito que se completa con una fuente de corriente.

6 «NUNCA DEJES QUE TUS MIEDOS OCUPEN EL LUGAR DE TUS SUEÑOS»
FIN DE LA PRESENTACIÓN «NUNCA DEJES QUE TUS MIEDOS OCUPEN EL LUGAR DE TUS SUEÑOS»
