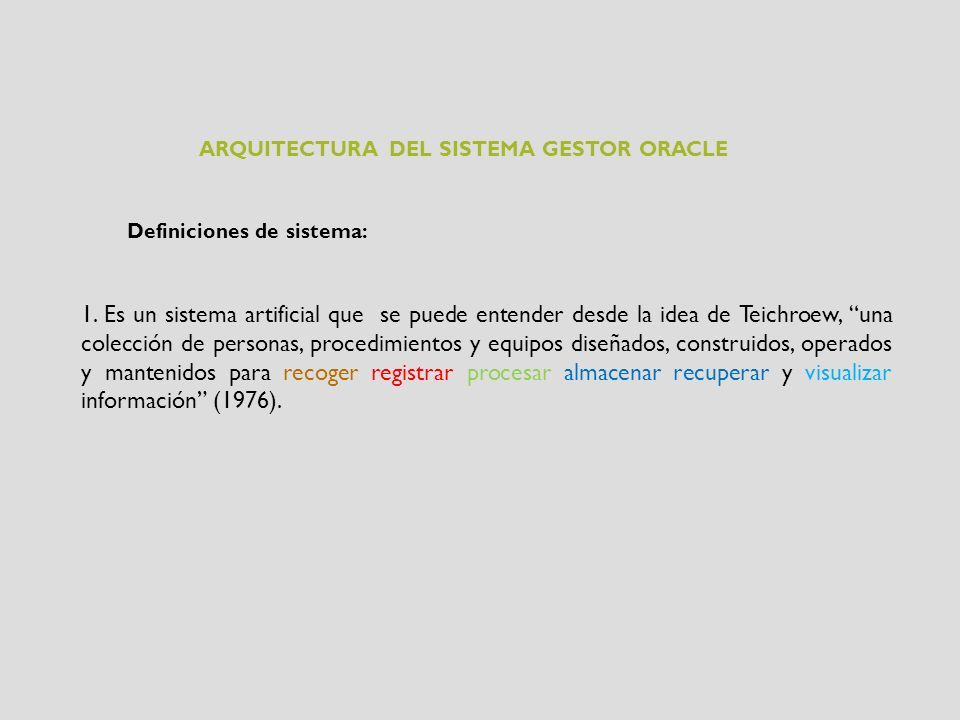

2 1. Es un sistema artificial que se puede entender desde la idea de Teichroew, “una colección de personas, procedimientos y equipos diseñados, construidos, operados y mantenidos para recoger registrar procesar almacenar recuperar y visualizar información” (1976). Definiciones de sistema: ARQUITECTURA DEL SISTEMA GESTOR ORACLE

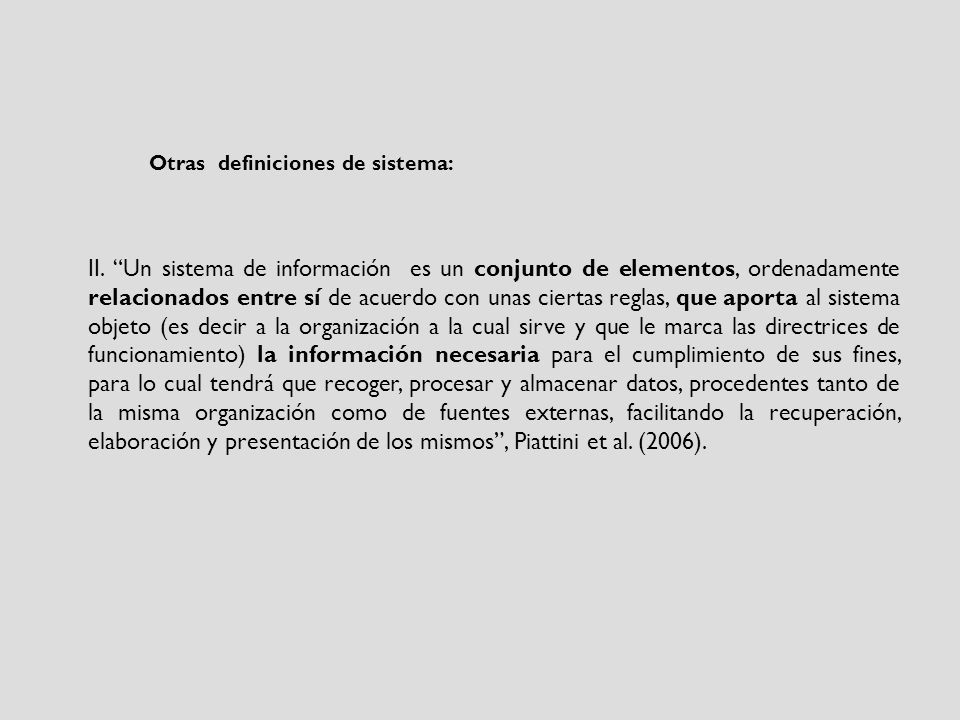

3 II. “Un sistema de información es un conjunto de elementos, ordenadamente relacionados entre sí de acuerdo con unas ciertas reglas, que aporta al sistema objeto (es decir a la organización a la cual sirve y que le marca las directrices de funcionamiento) la información necesaria para el cumplimiento de sus fines, para lo cual tendrá que recoger, procesar y almacenar datos, procedentes tanto de la misma organización como de fuentes externas, facilitando la recuperación, elaboración y presentación de los mismos”, Piattini et al. (2006). Otras definiciones de sistema:

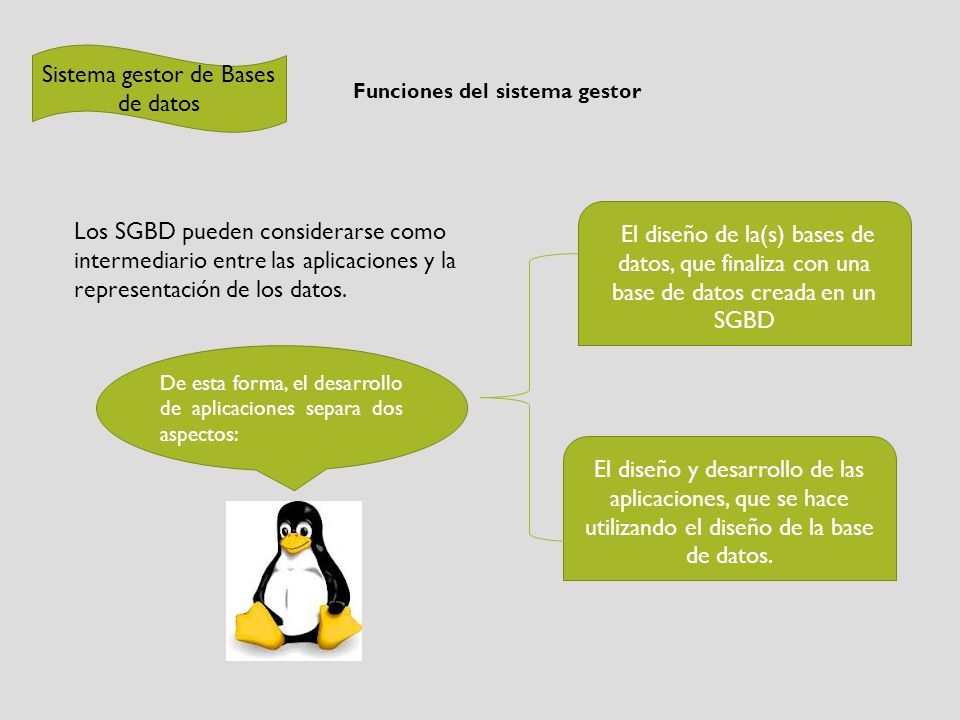

4 Los SGBD pueden considerarse como intermediario entre las aplicaciones y la representación de los datos. El diseño de la(s) bases de datos, que finaliza con una base de datos creada en un SGBD El diseño y desarrollo de las aplicaciones, que se hace utilizando el diseño de la base de datos. De esta forma, el desarrollo de aplicaciones separa dos aspectos: Funciones del sistema gestor Sistema gestor de Bases de datos

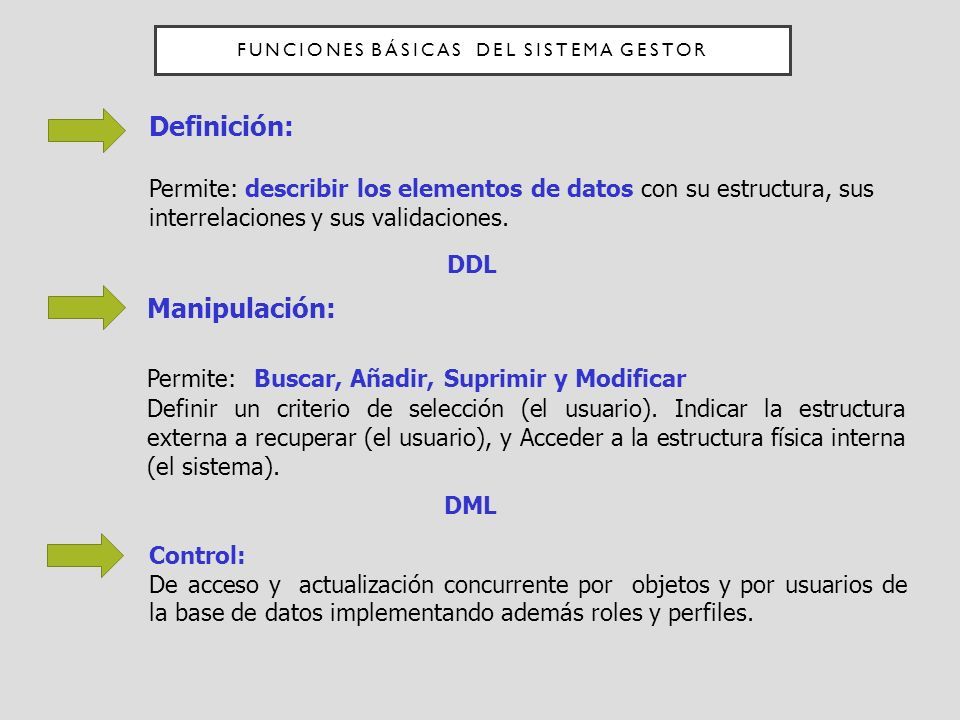

5 FUNCIONES BÁSICAS DEL SISTEMA GESTOR Definición: Permite: describir los elementos de datos con su estructura, sus interrelaciones y sus validaciones. Manipulación: Permite: Buscar, Añadir, Suprimir y Modificar Definir un criterio de selección (el usuario). Indicar la estructura externa a recuperar (el usuario), y Acceder a la estructura física interna (el sistema). DDL DML Control: De acceso y actualización concurrente por objetos y por usuarios de la base de datos implementando además roles y perfiles.

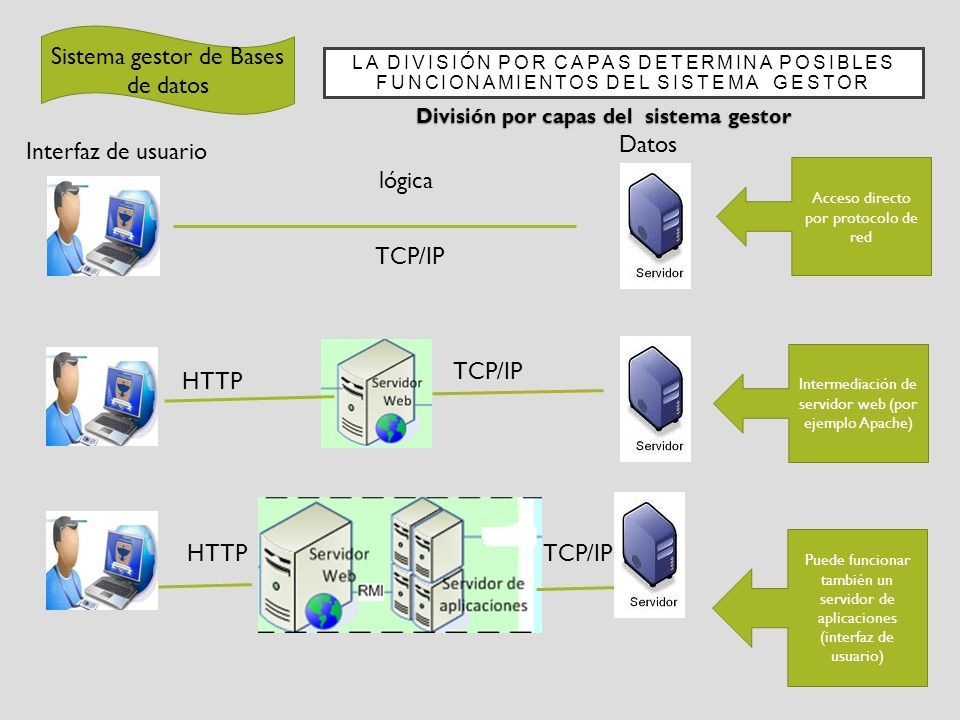

6 LA DIVISIÓN POR CAPAS DETERMINA POSIBLES FUNCIONAMIENTOS DEL SISTEMA GESTOR Interfaz de usuario lógica Datos TCP/IP HTTP TCP/IPHTTP Sistema gestor de Bases de datos Acceso directo por protocolo de red Intermediación de servidor web (por ejemplo Apache) Puede funcionar también un servidor de aplicaciones (interfaz de usuario) División por capas del sistema gestor

7 Sistema gestor de Bases de datos ARQUITECTURA DEL SISTEMA GESTOR

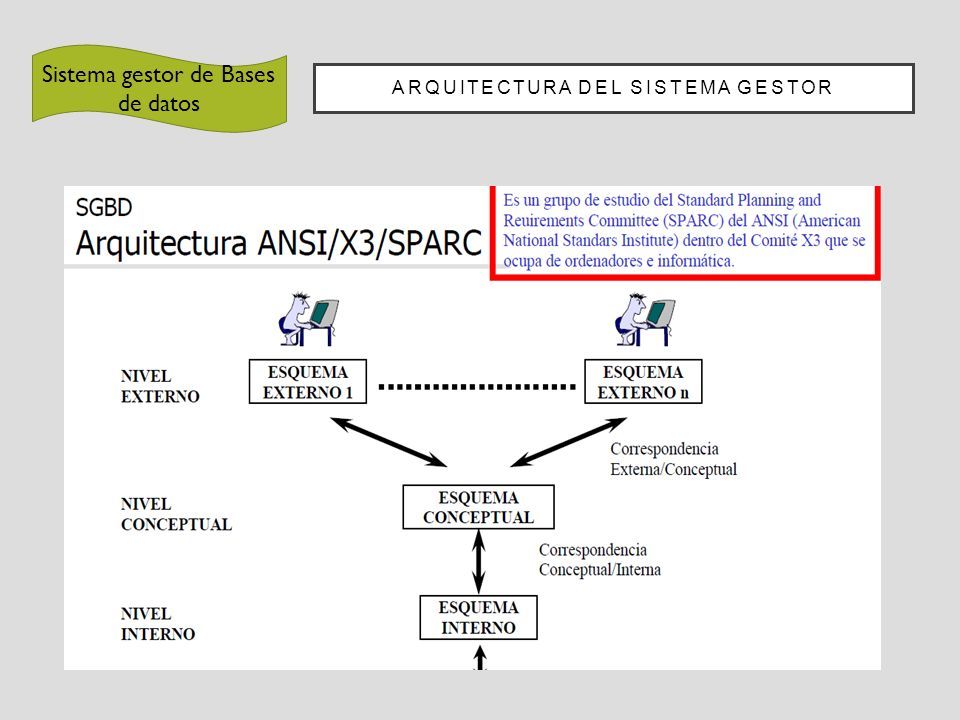

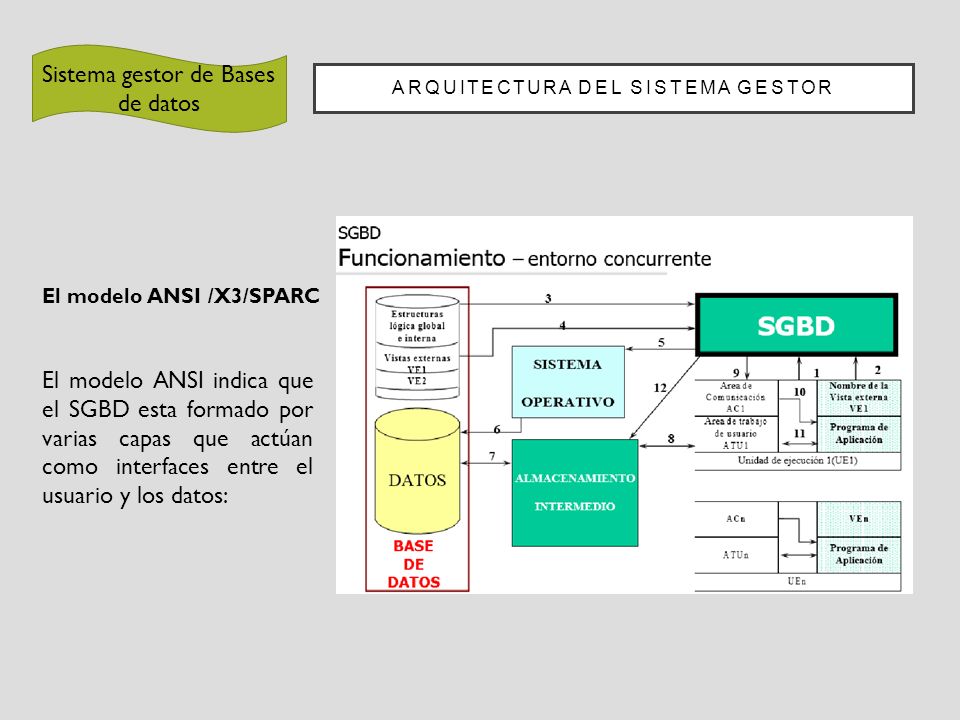

8 El modelo ANSI indica que el SGBD esta formado por varias capas que actúan como interfaces entre el usuario y los datos: El modelo ANSI /X3/SPARC Sistema gestor de Bases de datos ARQUITECTURA DEL SISTEMA GESTOR

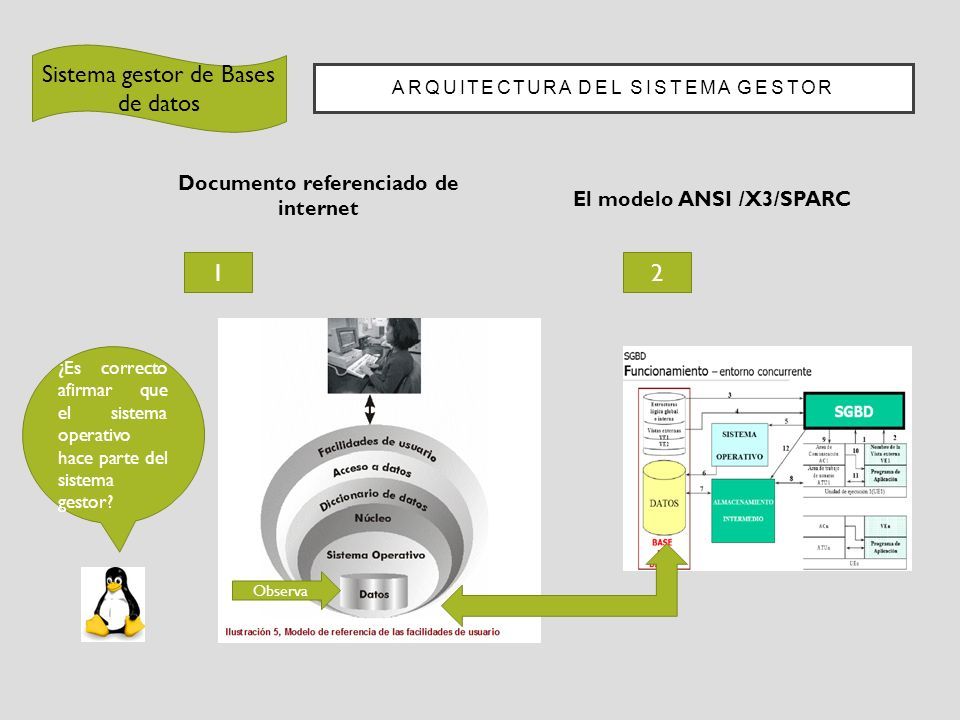

9 El modelo ANSI /X3/SPARC Sistema gestor de Bases de datos ¿Es correcto afirmar que el sistema operativo hace parte del sistema gestor? 12 Observa Documento referenciado de internet ARQUITECTURA DEL SISTEMA GESTOR

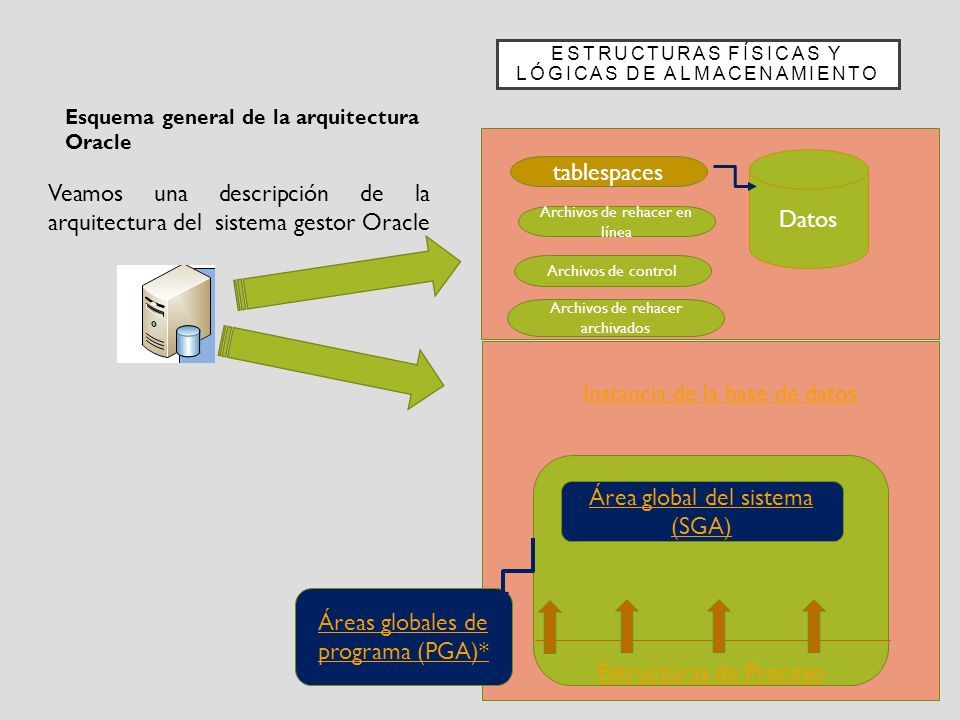

10 i Veamos una descripción de la arquitectura del sistema gestor Oracle Estructuras de Proceso Instancia de la base de datos Área global del sistema (SGA) Datos tablespaces Archivos de rehacer en línea Archivos de control Esquema general de la arquitectura Oracle Archivos de rehacer archivados Áreas globales de programa (PGA)* ESTRUCTURAS FÍSICAS Y LÓGICAS DE ALMACENAMIENTO

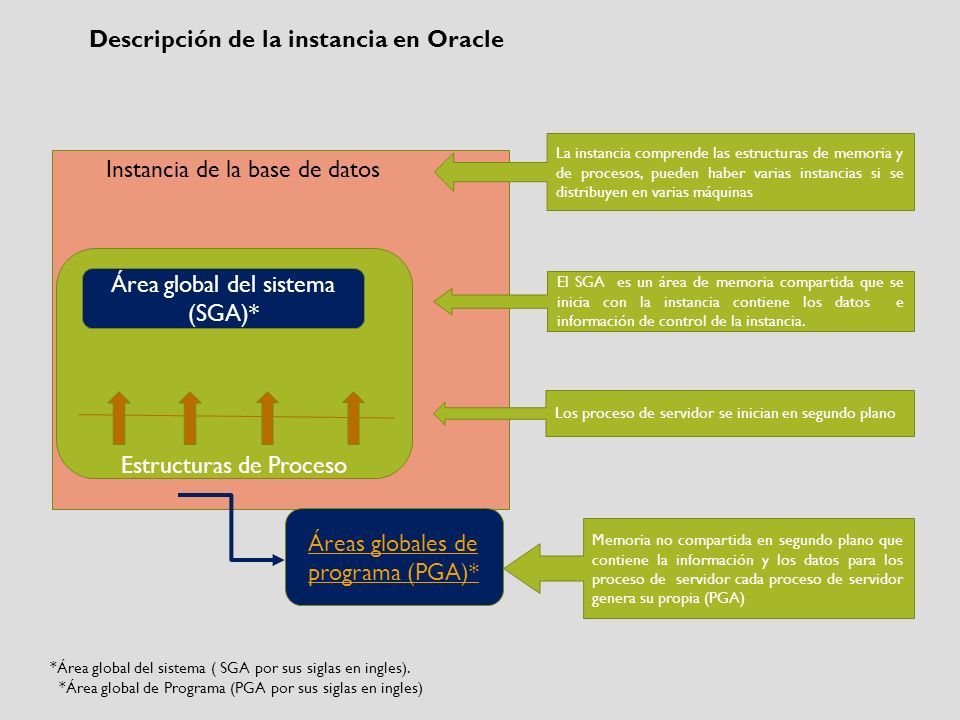

11 i Descripción de la instancia en Oracle Estructuras de Proceso Instancia de la base de datos Área global del sistema (SGA)* La instancia comprende las estructuras de memoria y de procesos, pueden haber varias instancias si se distribuyen en varias máquinas El SGA es un área de memoria compartida que se inicia con la instancia contiene los datos e información de control de la instancia. Áreas globales de programa (PGA)* Los proceso de servidor se inician en segundo plano Memoria no compartida en segundo plano que contiene la información y los datos para los proceso de servidor cada proceso de servidor genera su propia (PGA) *Área global del sistema ( SGA por sus siglas en ingles). *Área global de Programa (PGA por sus siglas en ingles)

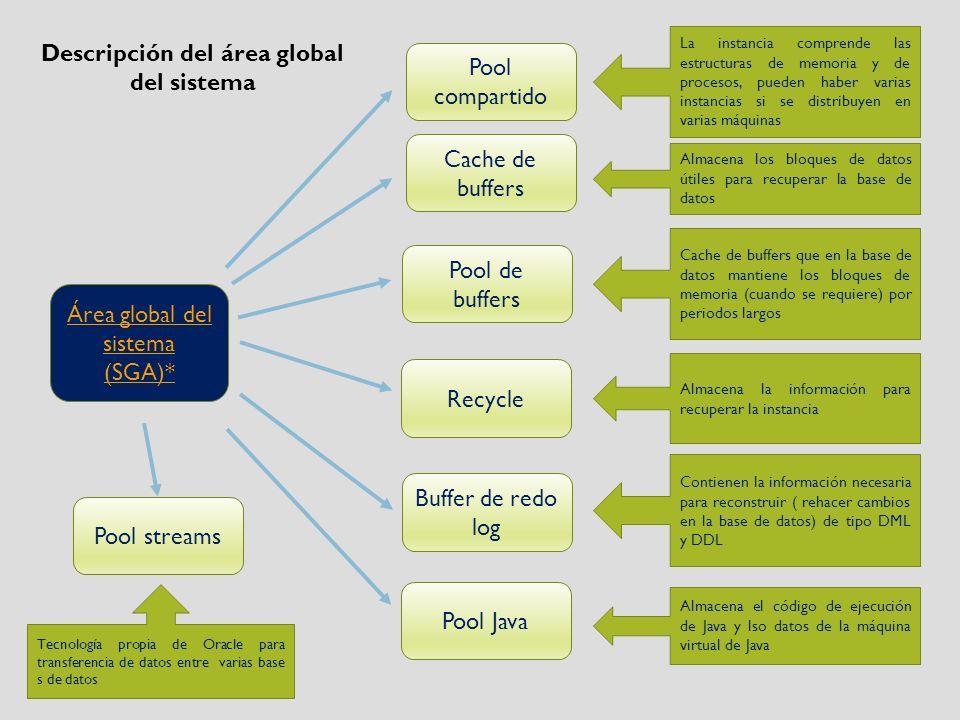

12 Descripción del área global del sistema Área global del sistema (SGA)* La instancia comprende las estructuras de memoria y de procesos, pueden haber varias instancias si se distribuyen en varias máquinas Pool compartido Cache de buffers Pool de buffers Recycle Buffer de redo log Pool Java Pool streams Almacena los bloques de datos útiles para recuperar la base de datos Cache de buffers que en la base de datos mantiene los bloques de memoria (cuando se requiere) por periodos largos Almacena la información para recuperar la instancia Contienen la información necesaria para reconstruir ( rehacer cambios en la base de datos) de tipo DML y DDL Almacena el código de ejecución de Java y lso datos de la máquina virtual de Java Tecnología propia de Oracle para transferencia de datos entre varias base s de datos

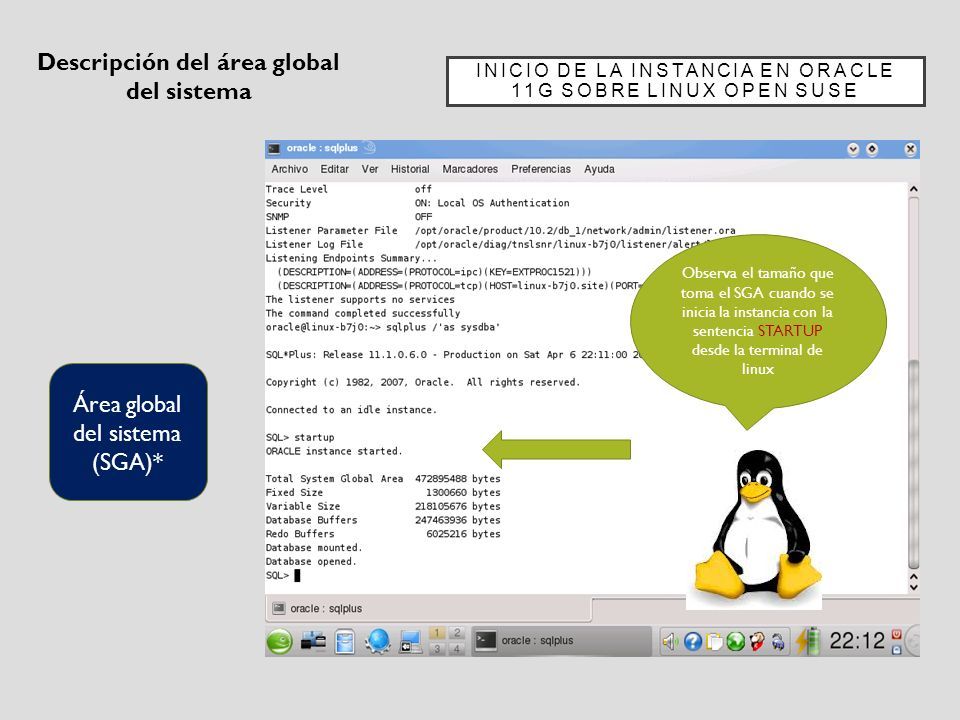

13 Descripción del área global del sistema Área global del sistema (SGA)* Observa el tamaño que toma el SGA cuando se inicia la instancia con la sentencia STARTUP desde la terminal de linux INICIO DE LA INSTANCIA EN ORACLE 11G SOBRE LINUX OPEN SUSE

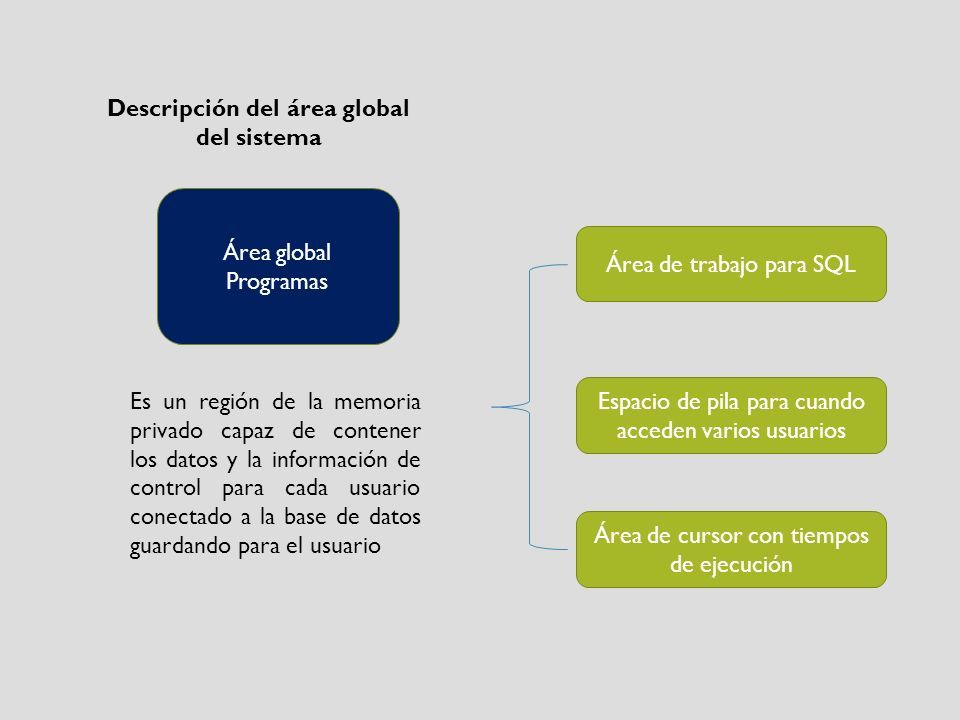

14 Descripción del área global del sistema Área global Programas Es un región de la memoria privado capaz de contener los datos y la información de control para cada usuario conectado a la base de datos guardando para el usuario Área de trabajo para SQL Espacio de pila para cuando acceden varios usuarios Área de cursor con tiempos de ejecución

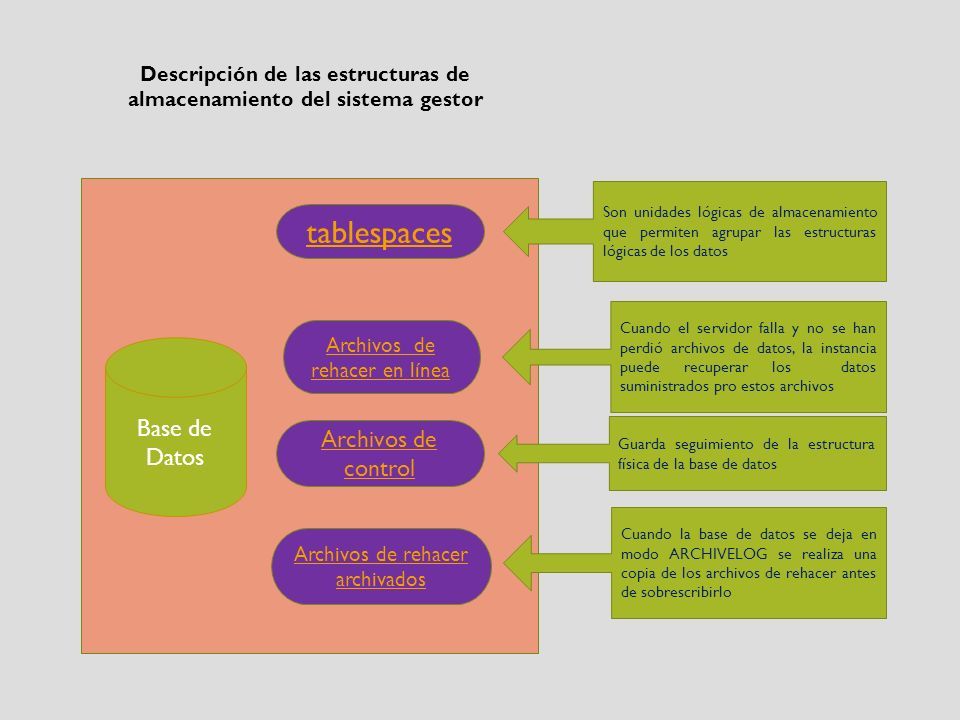

15 Descripción de las estructuras de almacenamiento del sistema gestor Base de Datos tablespaces Archivos de rehacer en línea Archivos de control Cuando la base de datos se deja en modo ARCHIVELOG se realiza una copia de los archivos de rehacer antes de sobrescribirlo Cuando el servidor falla y no se han perdió archivos de datos, la instancia puede recuperar los datos suministrados pro estos archivos Son unidades lógicas de almacenamiento que permiten agrupar las estructuras lógicas de los datos Archivos de rehacer archivados Guarda seguimiento de la estructura física de la base de datos

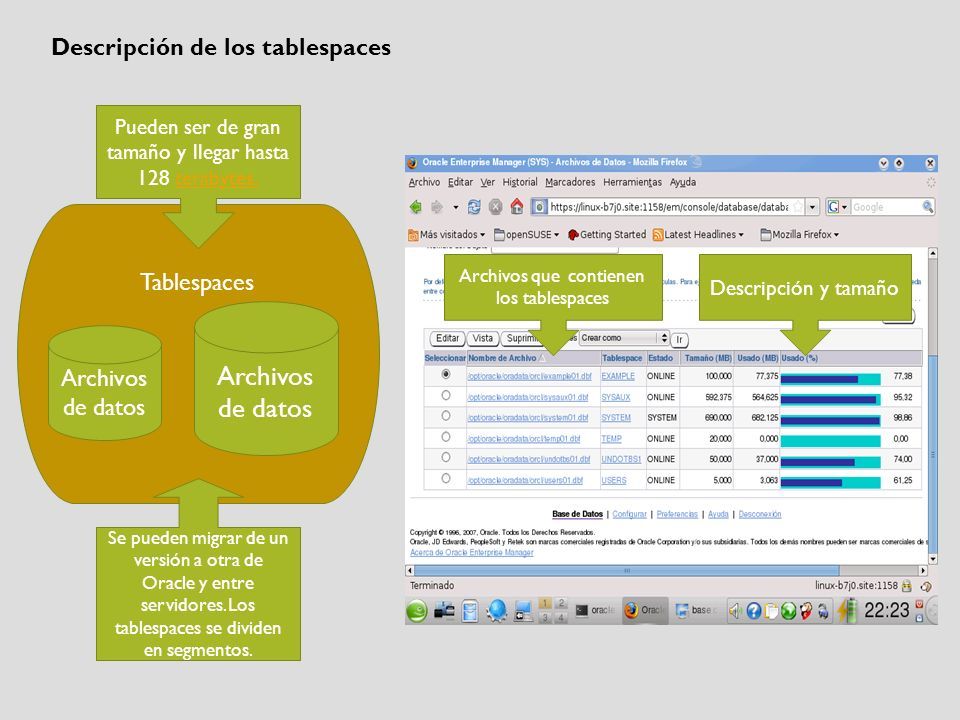

16 Descripción de los tablespaces Tablespaces Archivos de datos Se pueden migrar de un versión a otra de Oracle y entre servidores. Los tablespaces se dividen en segmentos. Pueden ser de gran tamaño y llegar hasta 128 terabytes.terabytes. Descripción y tamaño Archivos que contienen los tablespaces

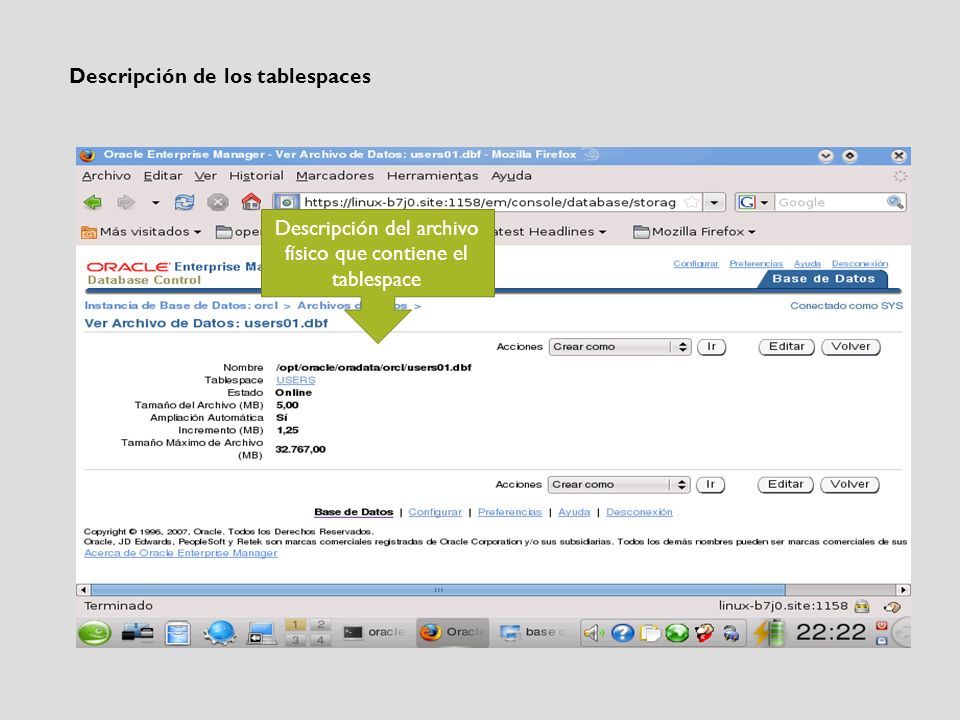

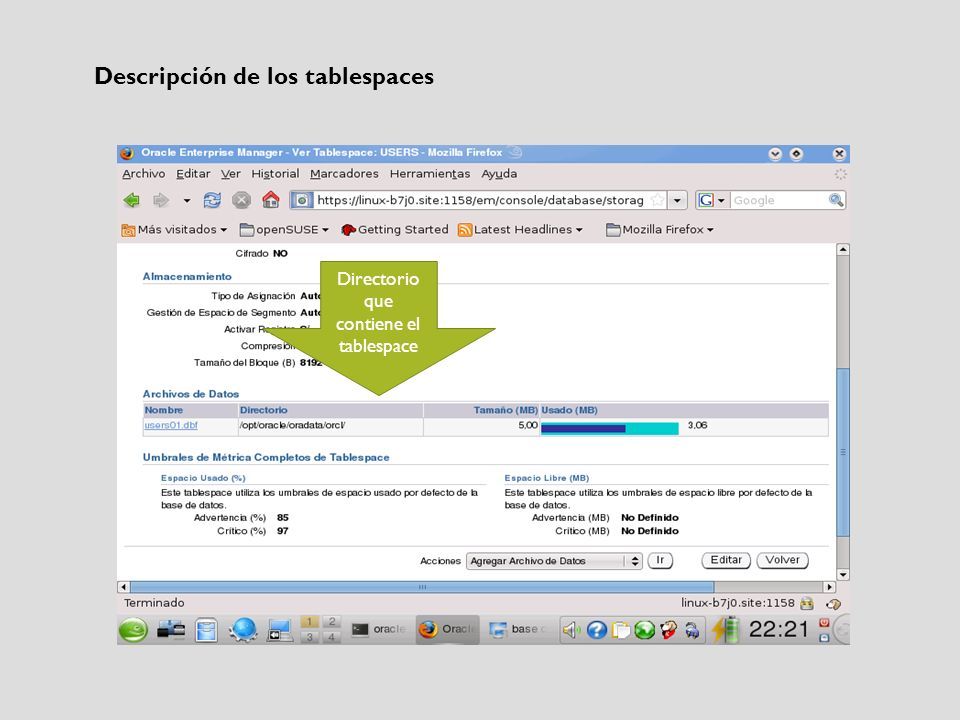

17 Descripción de los tablespaces Descripción del archivo físico que contiene el tablespace Directorio que contiene el tablespace

18 Descripción de los tablespaces Descripción del archivo físico que contiene el tablespace

19 Archivos de hacer (redo log) en línea Ellos contienen todo el historial de cambios generados por la instancia En Oracle 11 se pueden ver los 3 archivos, además su estado y tamaño.

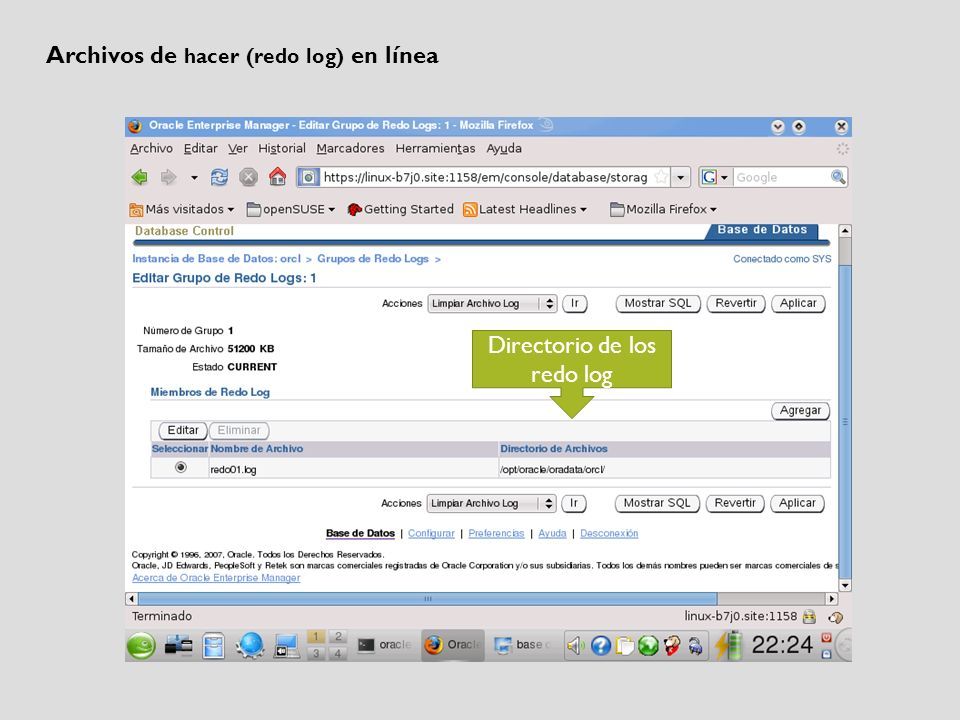

20 Directorio de los redo log Archivos de hacer (redo log) en línea

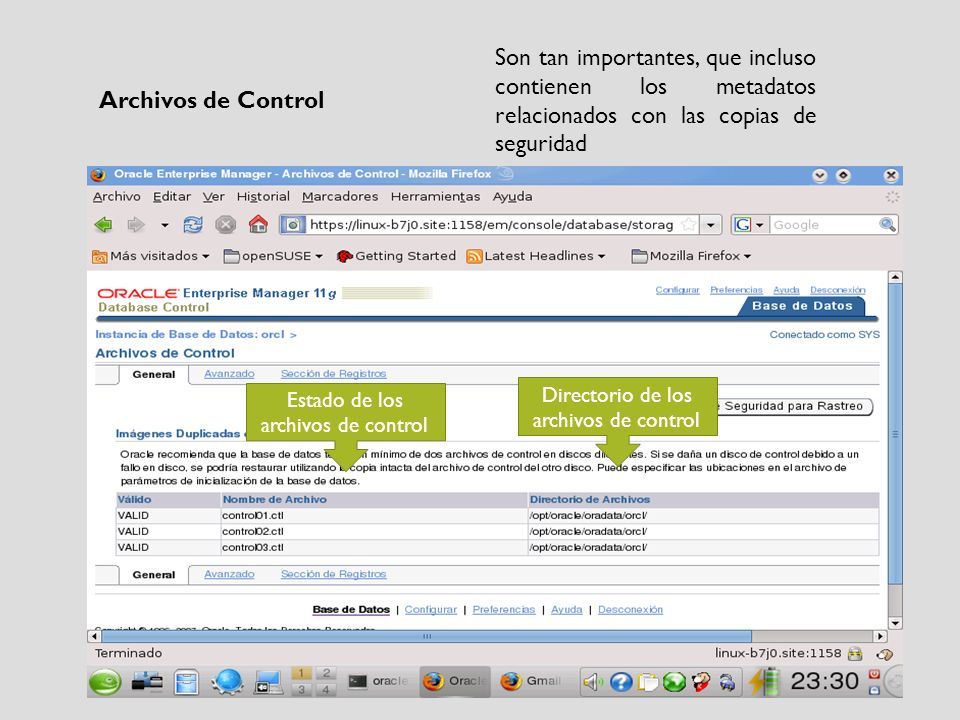

21 Archivos de Control Directorio de los archivos de control Estado de los archivos de control Son tan importantes, que incluso contienen los metadatos relacionados con las copias de seguridad

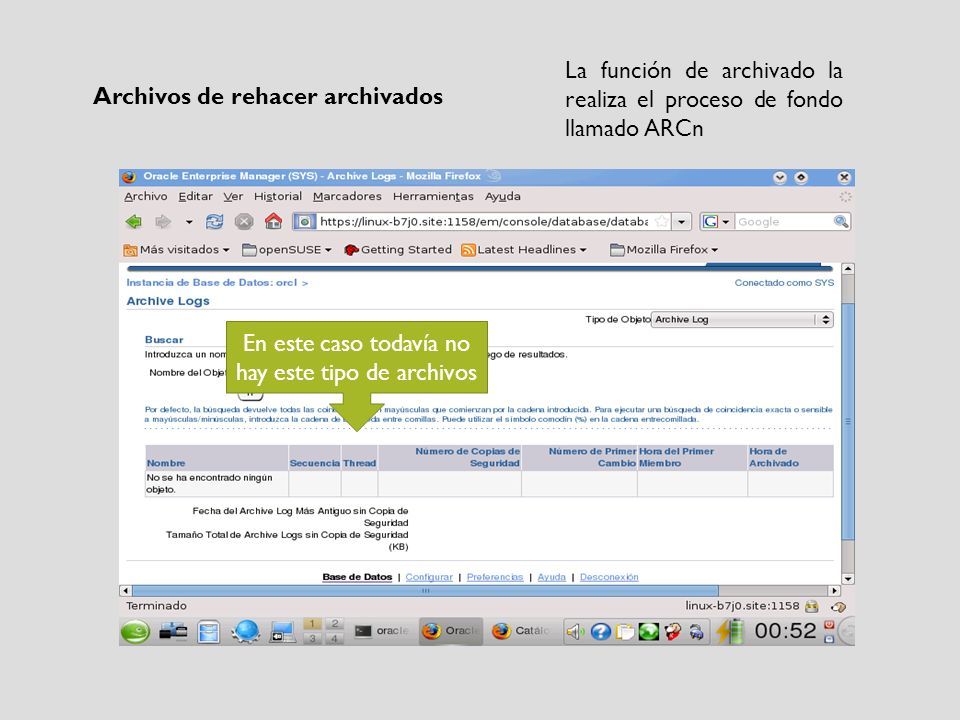

22 Archivos de rehacer archivados La función de archivado la realiza el proceso de fondo llamado ARCn En este caso todavía no hay este tipo de archivos

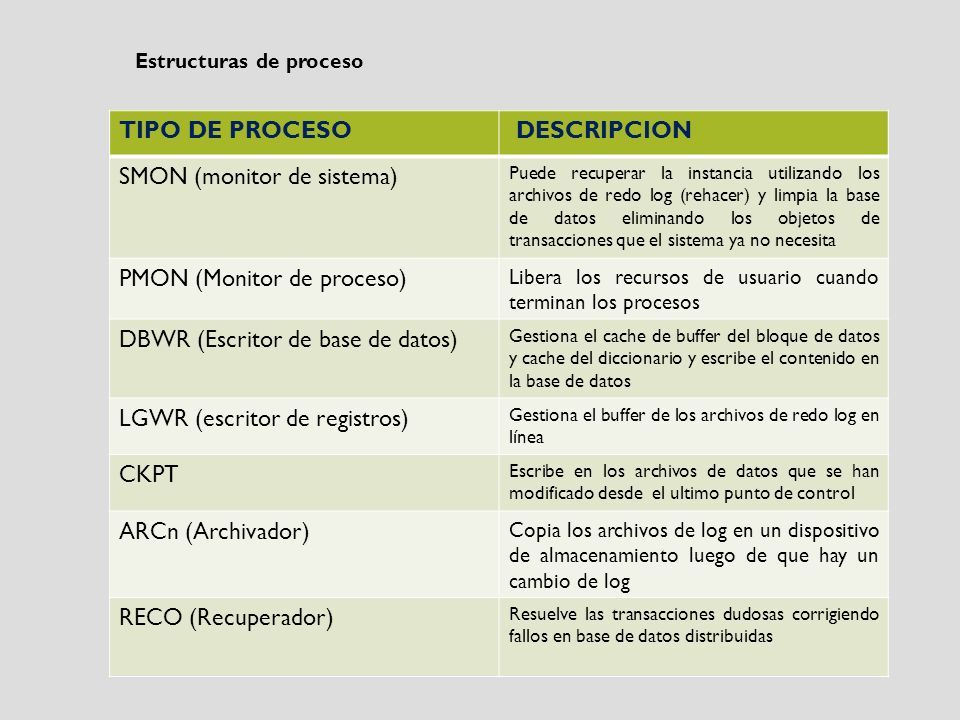

23 Estructuras de proceso TIPO DE PROCESO DESCRIPCION SMON (monitor de sistema) Puede recuperar la instancia utilizando los archivos de redo log (rehacer) y limpia la base de datos eliminando los objetos de transacciones que el sistema ya no necesita PMON (Monitor de proceso) Libera los recursos de usuario cuando terminan los procesos DBWR (Escritor de base de datos) Gestiona el cache de buffer del bloque de datos y cache del diccionario y escribe el contenido en la base de datos LGWR (escritor de registros) Gestiona el buffer de los archivos de redo log en línea CKPT Escribe en los archivos de datos que se han modificado desde el ultimo punto de control ARCn (Archivador) Copia los archivos de log en un dispositivo de almacenamiento luego de que hay un cambio de log RECO (Recuperador) Resuelve las transacciones dudosas corrigiendo fallos en base de datos distribuidas

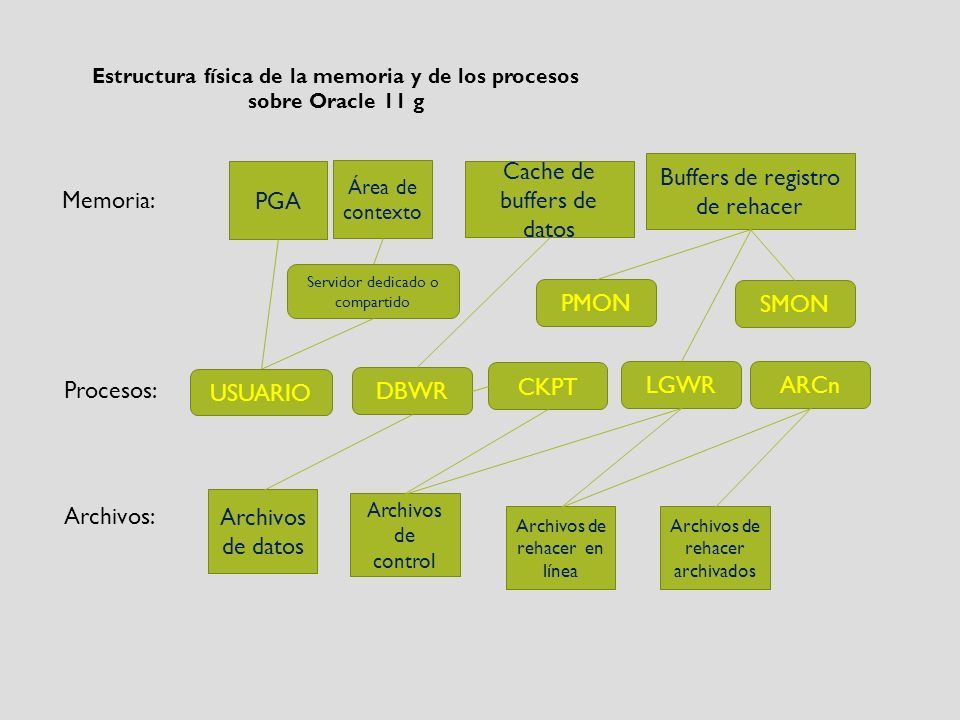

24 Estructura física de la memoria y de los procesos sobre Oracle 11 g Memoria: Procesos: Archivos: Archivos de datos Archivos de control Archivos de rehacer en línea Archivos de rehacer archivados DBWR CKPT LGWRARCn PMON SMON Área de contexto Cache de buffers de datos Buffers de registro de rehacer PGA Servidor dedicado o compartido USUARIO
