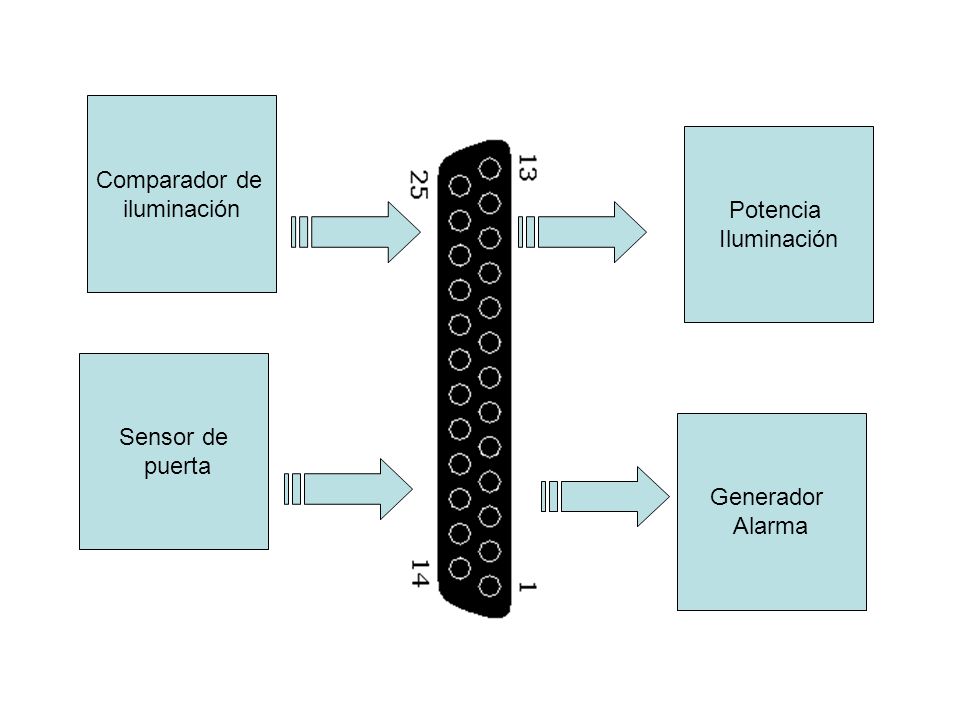

1 Comparador de iluminación Sensor de puerta Potencia Iluminación Generador Alarma

2 CODIGO BINARIO - HEXADECIMAL

3 ENMASCARAMIENTO DE BITS

4 Conector DB25S Salidas Entradas Salidas

5 Datos de entrada: D5 D4 D3 D2 D1 X X X

6

7

8 74HC244

9 Programar de salida

10 #include void main (void) { clrscr(); printf("Programa corriendo \n\rPresione una tecla para salir"); //Imprime outp(888,0);//Limpia el puerto while (!kbhit()) { outp(888,FF);//Prende Todas las salidas gotoxy(5,10); //Posiciona el cursos de la pantalla printf("Led ON "); //Escribe texto delay(1000);//Retardo outp(888,0);//Apaga el led. gotoxy(5,10); printf("Led OFF"); delay(1000); }

11 Programar de Control

12 #include unsigned char puerto; void main (void) { clrscr(); printf( "Programa corriendo \n\rPresione cualquier tecla para salir" ); outp(888,0);//Limpia el puerto while (!kbhit()) { puerto=inp(889);//Lee Puerto gotoxy(5,5); printf("El valor del puerto de estado es: %X",puerto); //Imprime

13 if((puerto&0x10)==0x10) { gotoxy(5,10); printf("Comparador en 1"); outp(888,0xff);//Prende el leds delay(100); outp(888,0);//Apaga el leds. delay(100); } else { gotoxy(5,10); printf("Comparador en 0"); }

14 + - In Out 555 Osc Out In
