Análisis de la red UABC Ensenada

Presentación del tema: "Análisis de la red UABC Ensenada"— Transcripción de la presentación:

1 Análisis de la red UABC Ensenada
Métodos de Evolución de Sistemas Telemáticos Candolfi Arballo Norma Lara García Héctor Manuel Muñoz Ortiz José Rafael Villalpando Pérez Mónica Zúñiga Rojas Edith 25/03/2017

2 Contenido Introduccion Descripcion General de la Red UABC – Ensenada
Servicios Plan de Trabajo Diagrama de Subredes Metodologia para la Evaluacion Metricas Parametros Tecnica de Evaluacion Carga de Trabajo Contraste con Plan de Trabajo

3 Introducción Actualmente, se desconoce el estado actual de la Red UABC Campus Ensenada, por lo tanto no se tiene pleno control de la calidad de servicio que se ofrece. Se determina que un estudio del actual del funcionamiento de la red tendrá gran impacto sobre las implementaciones planeadas a futuro. 25/03/2017

4 Red UABC, campus Ensenada
IIO Idiomas Artes Ingeniería DIA Valle Dorado Marinas 25/03/2017

5 Principales Servicios Ofrecidos
Conexión a Internet Conexión a Internet 2 Transferencia de datos Servicio de conexión WIFI Cuentas de correo Alojamiento en servidores Voz sobre IP Videoconferencia Conexión Envió de paquetes de origen a destino de una manera confiable Básicos Medir el tráfico de la red Cuantificar el desempeño y QoS de la red Valor Agregado Todos estos servicios cubren un gran número de usuarios, como Alumnos, Maestros y Personal Administrativo. 25/03/2017

6 Metodología Recabar información sobre la estructura general de la red incluyendo cada subred. Diagramar la arquitectura general de cada subred. Definir Metodología para la Evaluación Investigar herramientas de monitoreo. Adecuar esas herramientas de monitoreo al estudio. Capturar los datos. Análisis y evaluación a partir de los datos 25/03/2017 6

7 Facultad de Ingeniería
25/03/2017 7

8 Escuela de Artes 25/03/2017 8

9 IIO – Instituto de Investigación Oceanográfica
25/03/2017

10 FCM – Facultad de Ciencias Marinas
25/03/2017

11 FCM – Facultad de Ciencias Marinas [2]
25/03/2017

12 Valle Dorado (FCAyS) 25/03/2017

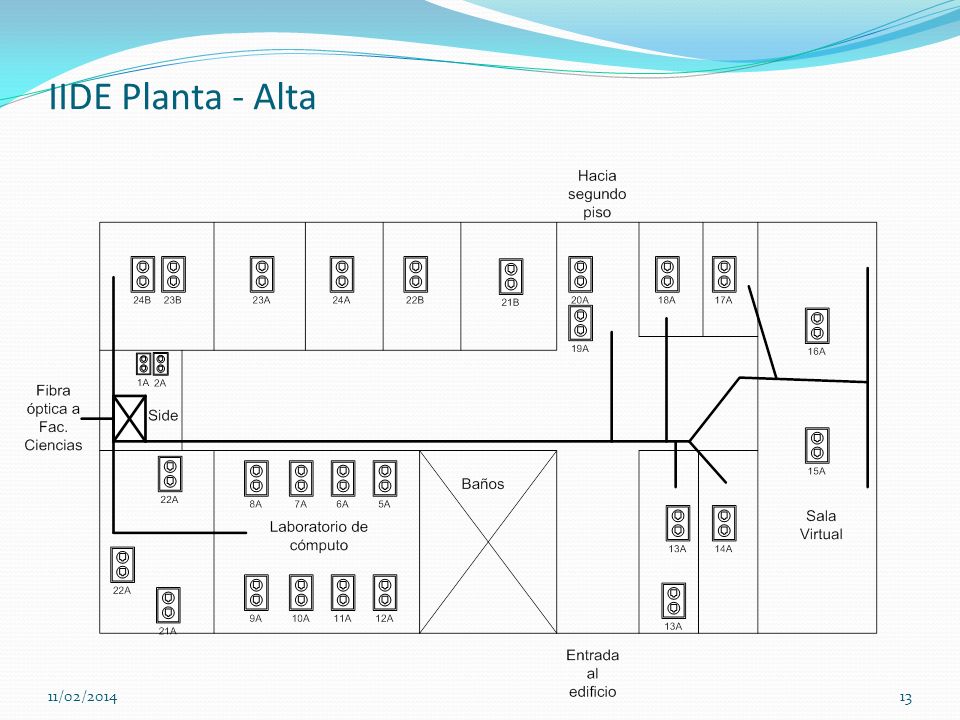

13 IIDE Planta - Alta 25/03/2017 13

14 IIDE Planta - Baja 25/03/2017 14

15 Biblioteca 25/03/2017 15

16 Metodología para la Evaluación
METRICAS Tiempo de Respuesta Caudal Eficaz Disponibilidad del Servicio Perdida de Paquetes Latencia Jitter PARAMETROS DEL SISTEMA Tamaño de los Paquetes Numero de Usuarios Numero de Peticiones Distancia de los Enlaces Jitter 25/03/2017 16

17 Metodología para la Evaluación[2]
CARGA DE TRABAJO Trafico generado por los usuarios a los que la red les da servicio. TECNICA DE EVALUACION MEDICION 25/03/2017 17

18 Siguiente paso…. Recabar información sobre la estructura general de la red incluyendo cada subred. Diagramar la arquitectura general de cada subred. Definir Metodología para la Evaluación Investigar herramientas de monitoreo. Adecuar esas herramientas de monitoreo al estudio. Capturar los datos. Análisis y evaluación a partir de los datos 25/03/2017 18
