ARQUITECTURA DE COMPUTADORES - PIPELINING

Presentación del tema: "ARQUITECTURA DE COMPUTADORES - PIPELINING"— Transcripción de la presentación:

1 ARQUITECTURA DE COMPUTADORES - PIPELINING
PIPELINING - DATAPATH Definciónes básicas Ejemplos prácticos Ejemplos sobre un procesador Tiempo entre instrucciones Pipeline Hazard ARQUITECTURA DE COMPUTADORES - PIPELINING

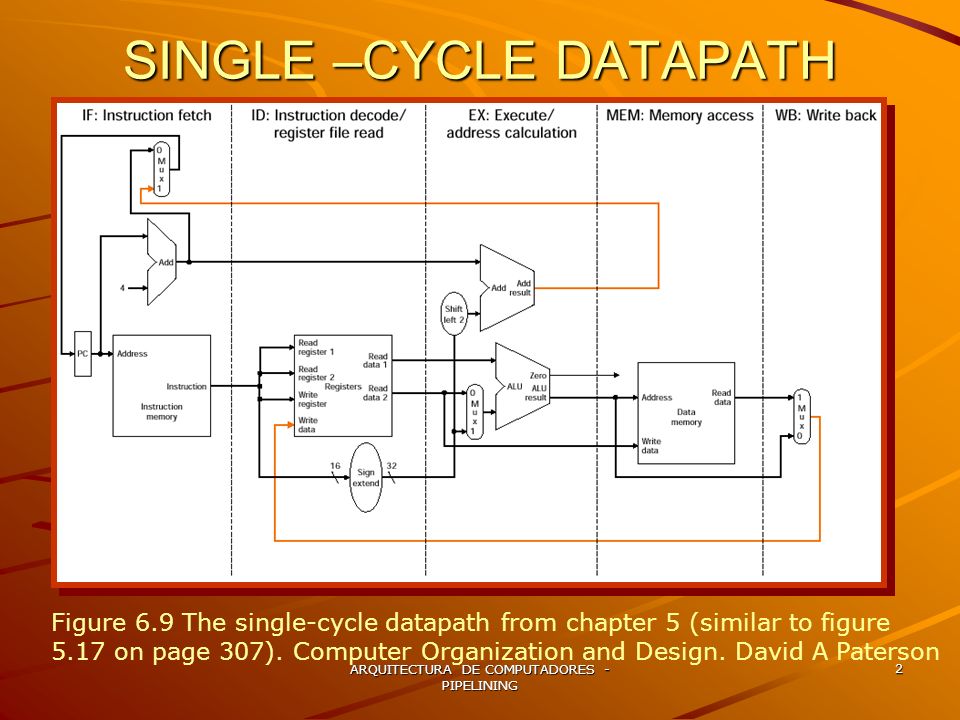

2 SINGLE –CYCLE DATAPATH
Figure 6.9 The single-cycle datapath from chapter 5 (similar to figure 5.17 on page 307). Computer Organization and Design. David A Paterson ARQUITECTURA DE COMPUTADORES - PIPELINING

3 ARQUITECTURA DE COMPUTADORES - PIPELINING
PIPELINED EXECUTION Figure 6.10 Instruction being executed using the single cycle datapath in figure Computer Organization and Design. David A Paterson ARQUITECTURA DE COMPUTADORES - PIPELINING

4 ARQUITECTURA DE COMPUTADORES - PIPELINING
THE PIPELINED VERSION Figure 6.11 The Pipelined version of the datapath in figure 6.9. Computer Organization and Design. David A Paterson ARQUITECTURA DE COMPUTADORES - PIPELINING

5 ARQUITECTURA DE COMPUTADORES - PIPELINING
EJEMPLO EL siguiente ejemplo sigue el proceso de pipelining para una instrucción LOAD ARQUITECTURA DE COMPUTADORES - PIPELINING

6 ARQUITECTURA DE COMPUTADORES - PIPELINING
INSTRUCTION FETCH La instrucción es leida de memoria, de la dirección apuntada por PC La instrucción es almacenada en el IF/ID pipelined register. PC=PC+4. Aquí no se sabe que instrucción se va a ejecutar. ARQUITECTURA DE COMPUTADORES - PIPELINING

7 ARQUITECTURA DE COMPUTADORES - PIPELINING
FETCH Figure 6.12 IF and ID: first and secod stages of an instruction. David A Paterson ARQUITECTURA DE COMPUTADORES - PIPELINING

8 INSTRUCTION DECODE AND REGISTER FILE READ
Se obtiene 16 bit inmediate field, que es el dato de entrada para sign-extend (32 bit) Dirección (número) de registro a ser leído. Todos los valores se almacenan en ID/Ex pipeline register ARQUITECTURA DE COMPUTADORES - PIPELINING

9 INSTRUCTION DECODE –REGISTER FILE READ
Figure 6.12 IF and ID: first and secod stages of an instruction. David A Paterson ARQUITECTURA DE COMPUTADORES - PIPELINING

10 EXECUTE OR ADDRESS CALCULATION
Para el ejemplo se muestra que la instrucción LOAD toma: El contenido del register 1 y del sign extend y los asigna a la ALU. El resultado es almacenado en EX/MEN pipeline register ARQUITECTURA DE COMPUTADORES - PIPELINING

11 ARQUITECTURA DE COMPUTADORES - PIPELINING
EXECUTION Figure 6.13 EX: the third pipe stage of a load instruction. David A Paterson ARQUITECTURA DE COMPUTADORES - PIPELINING

12 ARQUITECTURA DE COMPUTADORES - PIPELINING
MEMORY ACCESS Se lee el dato de la memoria empleando la dirección almacenada en EX/MEM pipeline register. Se almacena en el MEM/WB pipeline register. ARQUITECTURA DE COMPUTADORES - PIPELINING

13 ARQUITECTURA DE COMPUTADORES - PIPELINING
MEMORY ACCESS Figure 6.14MEM and WB: the fourth and fith pipe stages of a load instruction. David A Paterson ARQUITECTURA DE COMPUTADORES - PIPELINING

14 ARQUITECTURA DE COMPUTADORES - PIPELINING
WRITE BACK Se lee el valor del dato del registro MEM/WB pipeline register Se almacena en el register file ARQUITECTURA DE COMPUTADORES - PIPELINING

15 ARQUITECTURA DE COMPUTADORES - PIPELINING
WRITE BACK Figure 6.14 MEM and WB: the fourth and fith pipe stages of a load instruction. David A Paterson ARQUITECTURA DE COMPUTADORES - PIPELINING

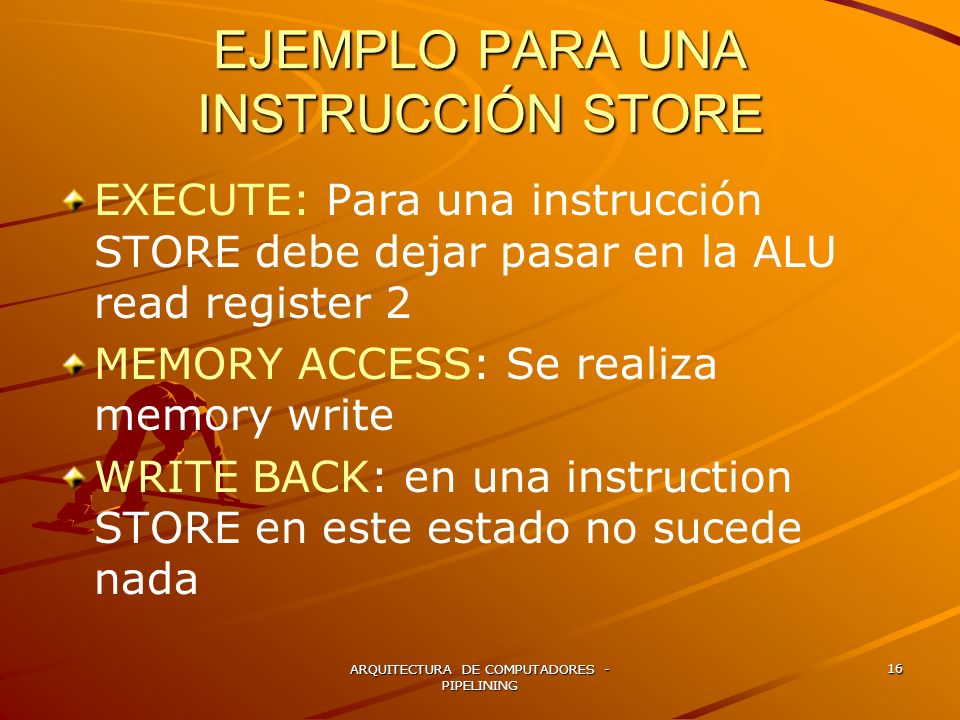

16 EJEMPLO PARA UNA INSTRUCCIÓN STORE
EXECUTE: Para una instrucción STORE debe dejar pasar en la ALU read register 2 MEMORY ACCESS: Se realiza memory write WRITE BACK: en una instruction STORE en este estado no sucede nada ARQUITECTURA DE COMPUTADORES - PIPELINING

17 ARQUITECTURA DE COMPUTADORES - PIPELINING
EXECUTION STAGE Figure 6.15 EX: the third pipe stage of a store instruction. David A Paterson ARQUITECTURA DE COMPUTADORES - PIPELINING

18 ARQUITECTURA DE COMPUTADORES - PIPELINING
MEMORY ACCESS Figure 6.16 MEM AND WB: the fourth and fifth pipe stage os a store instruction. David A Paterson ARQUITECTURA DE COMPUTADORES - PIPELINING

19 ARQUITECTURA DE COMPUTADORES - PIPELINING
DIAGRAMA COMPLETO Figure 6.17 The corrected pipelined datapath to properly handle the load instrction. David A Paterson ARQUITECTURA DE COMPUTADORES - PIPELINING

20 ARQUITECTURA DE COMPUTADORES - PIPELINING
MULTICYCLE ARQUITECTURA DE COMPUTADORES - PIPELINING

21 ARQUITECTURA DE COMPUTADORES - PIPELINING
EJEMPLOS ARQUITECTURA DE COMPUTADORES - PIPELINING

22 ARQUITECTURA DE COMPUTADORES - PIPELINING
