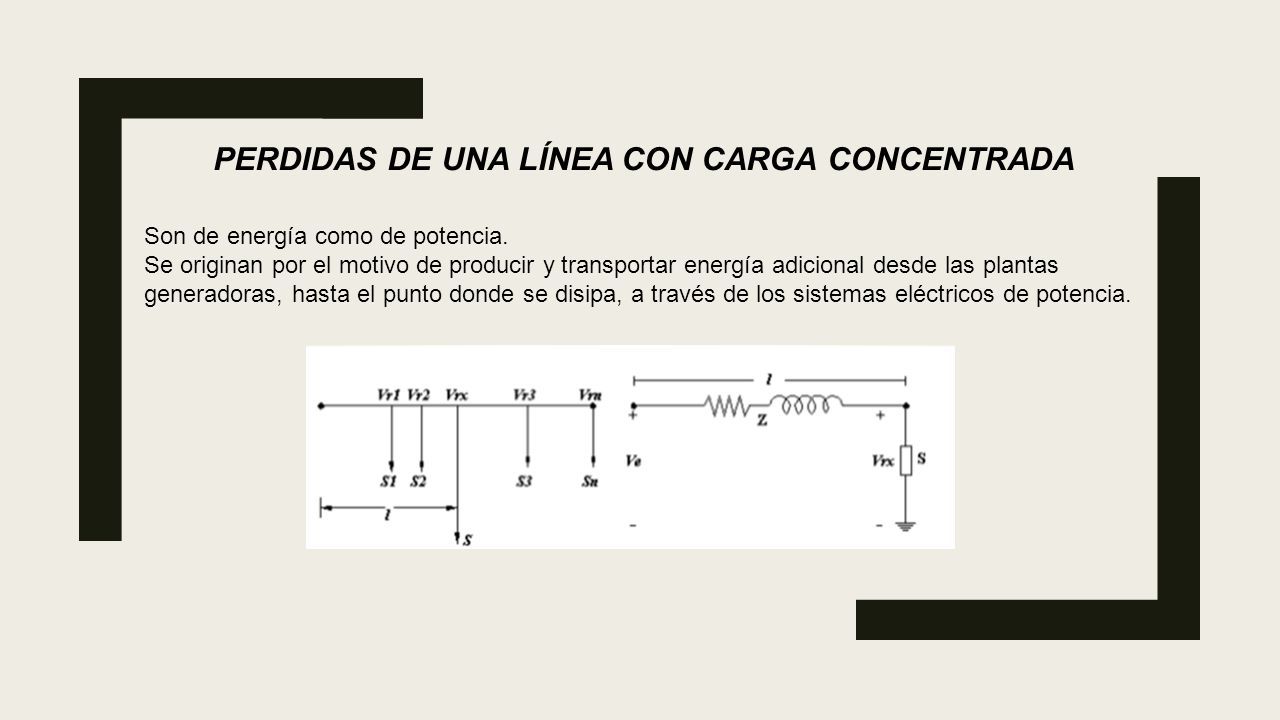

PERDIDAS DE UNA LÍNEA CON CARGA CONCENTRADA Son de energía como de potencia. Se originan por el motivo de producir y transportar energía adicional desde las plantas generadoras, hasta el punto donde se disipa, a través de los sistemas eléctricos de potencia.
2

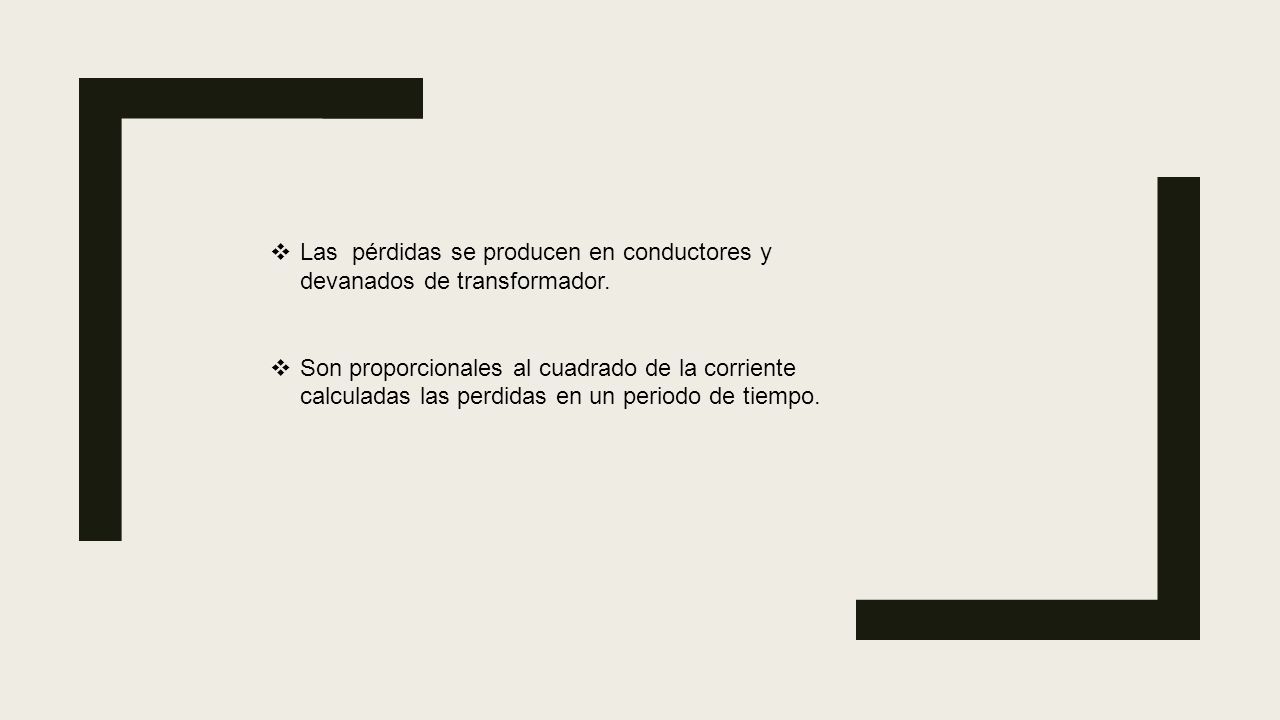

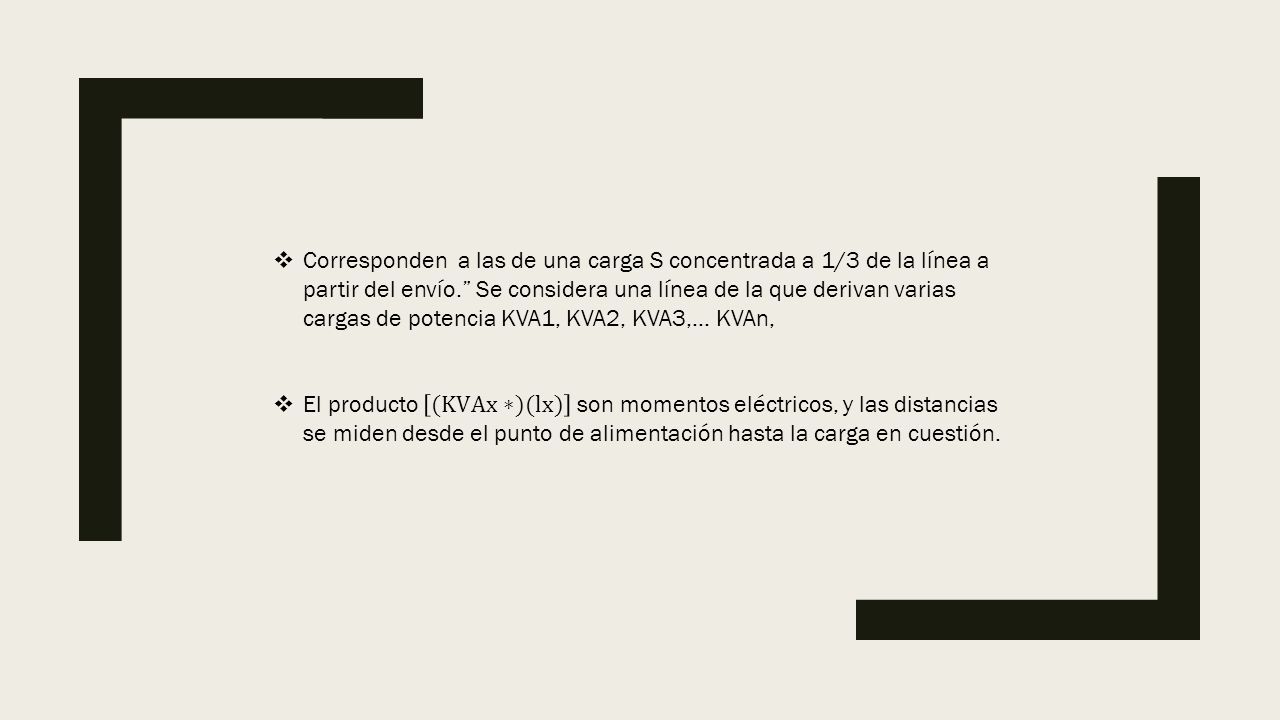

Las pérdidas se producen en conductores y devanados de transformador. Son proporcionales al cuadrado de la corriente calculadas las perdidas en un periodo de tiempo.
6

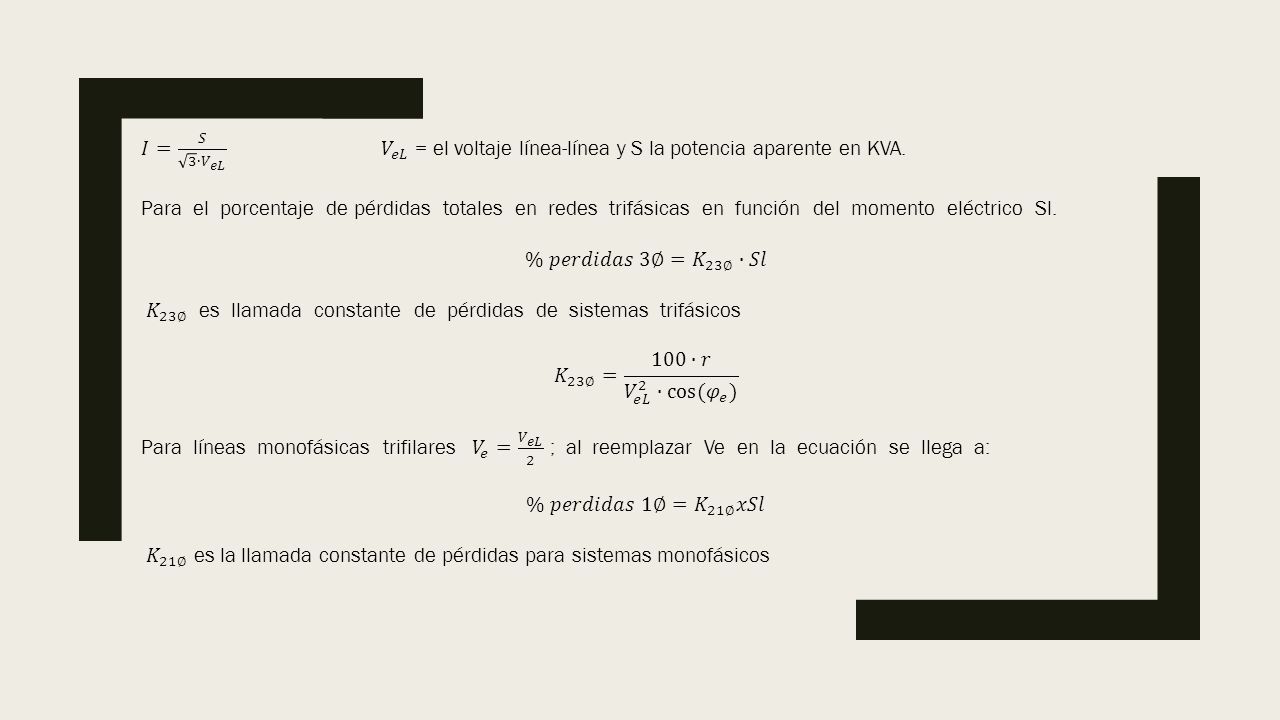

PERDIDAS DE UNA LÍNEA CON CARGA DISTRIBUIDA Van desde las subestaciones hasta los centros de consumo. Los niveles de tensión utilizados son por debajo de los 34.500v. Los conductores en M/T son desnudos. En B/T son conductores aislados, para mayor seguridad en zonas urbanas.
7

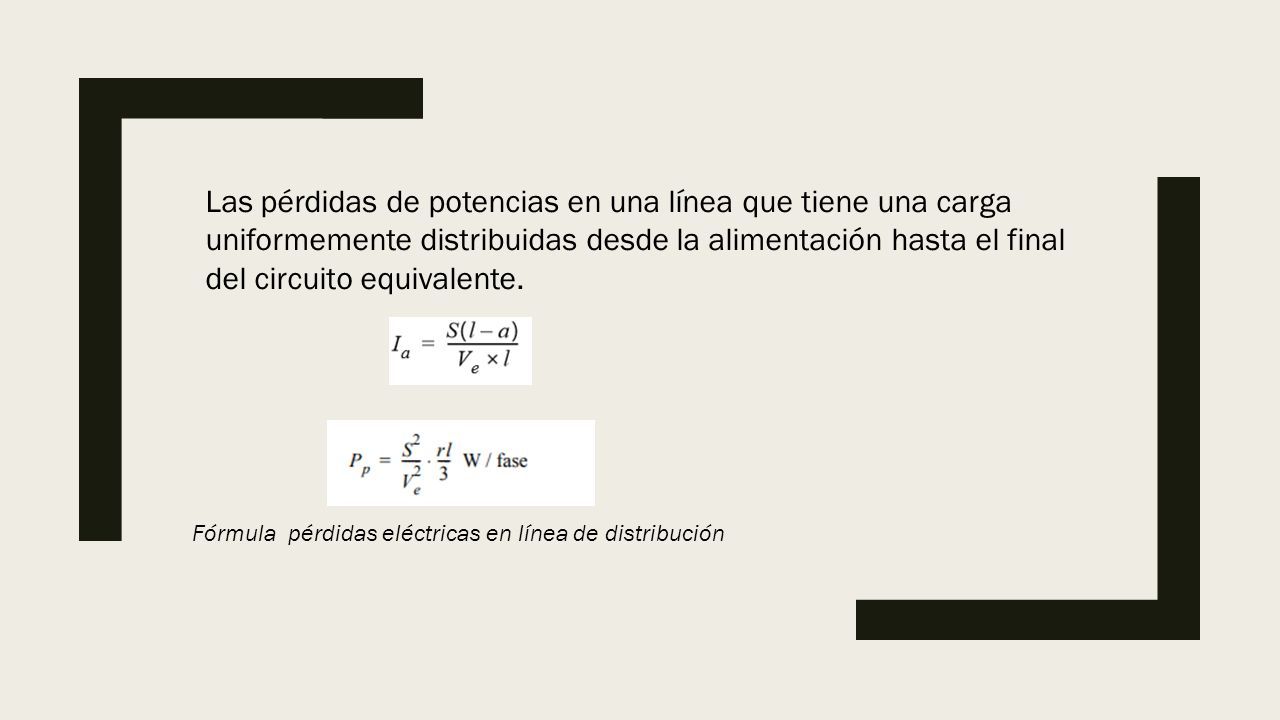

Las pérdidas de potencias en una línea que tiene una carga uniformemente distribuidas desde la alimentación hasta el final del circuito equivalente. Fórmula pérdidas eléctricas en línea de distribución
9

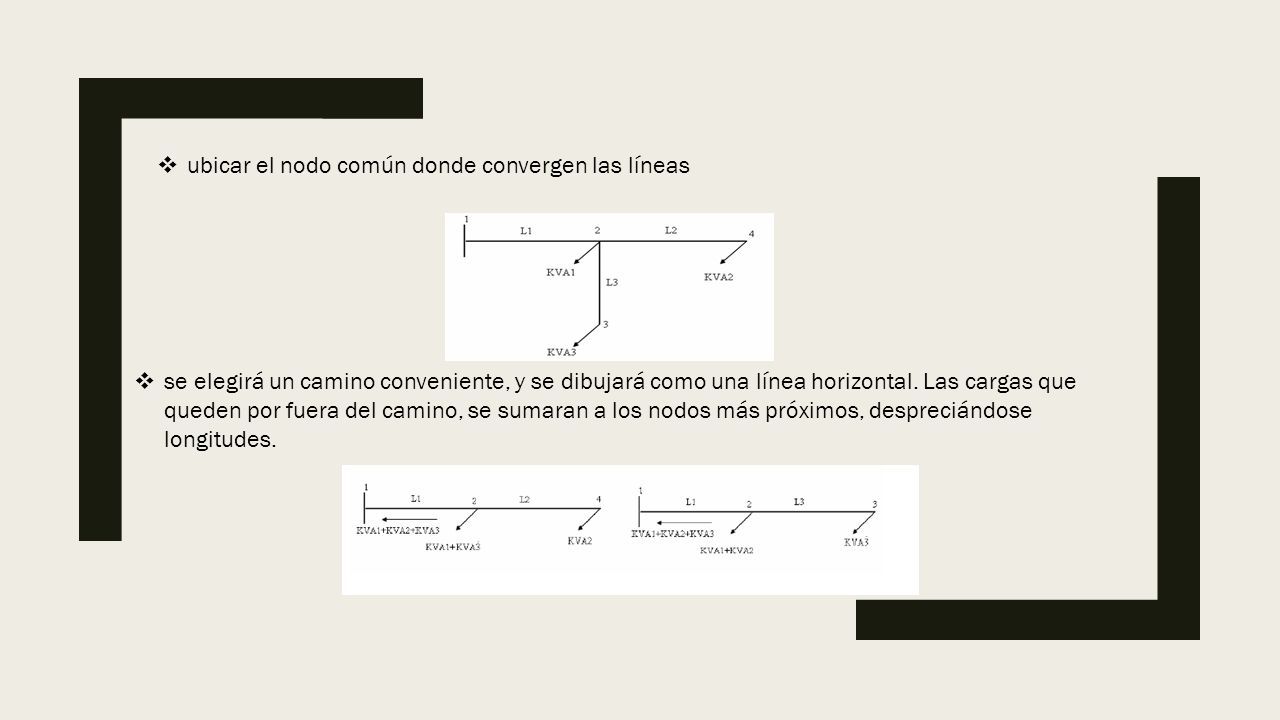

ubicar el nodo común donde convergen las líneas se elegirá un camino conveniente, y se dibujará como una línea horizontal. Las cargas que queden por fuera del camino, se sumaran a los nodos más próximos, despreciándose longitudes.
10

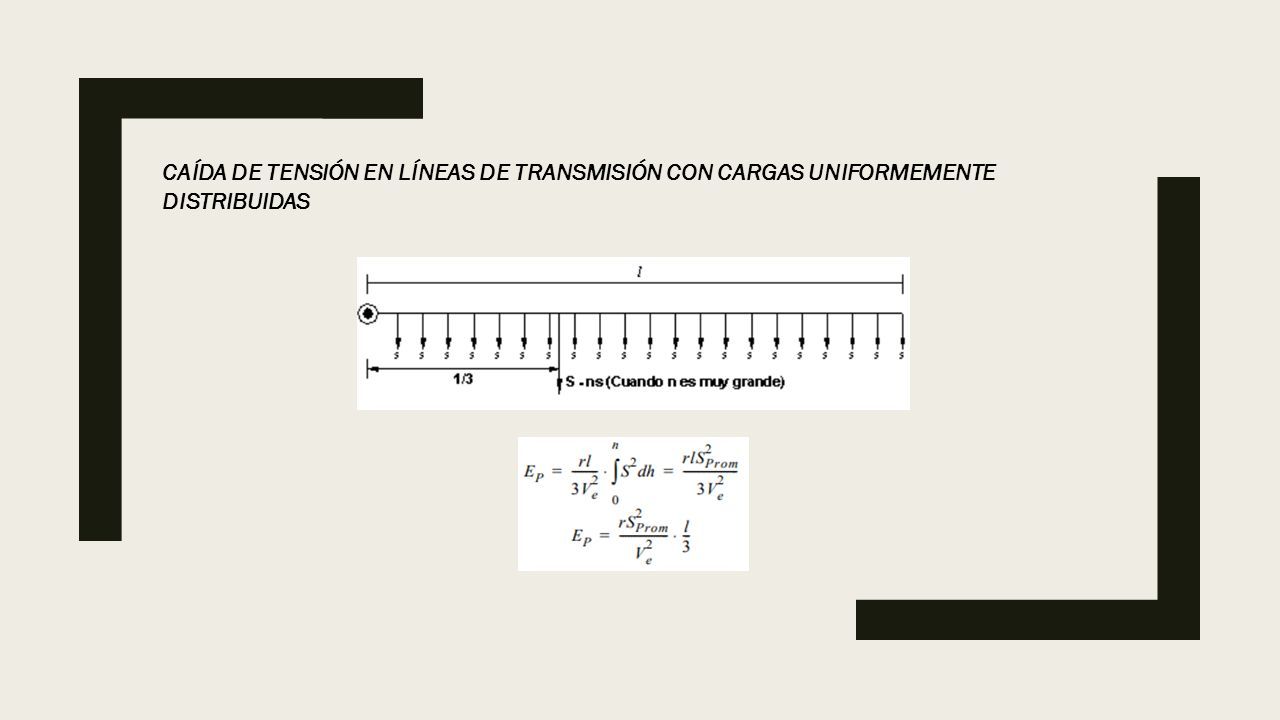

CAÍDA DE TENSIÓN EN LÍNEAS DE TRANSMISIÓN CON CARGAS UNIFORMEMENTE DISTRIBUIDAS
11
ECUACIONES DE SCHURIG Y FRICK Son para el cálculo de la capacidad aproximada de la corriente para cada de cada uno de los conductores bajo condiciones conocidas de: velocidad del viento y aumento de temperatura.
12

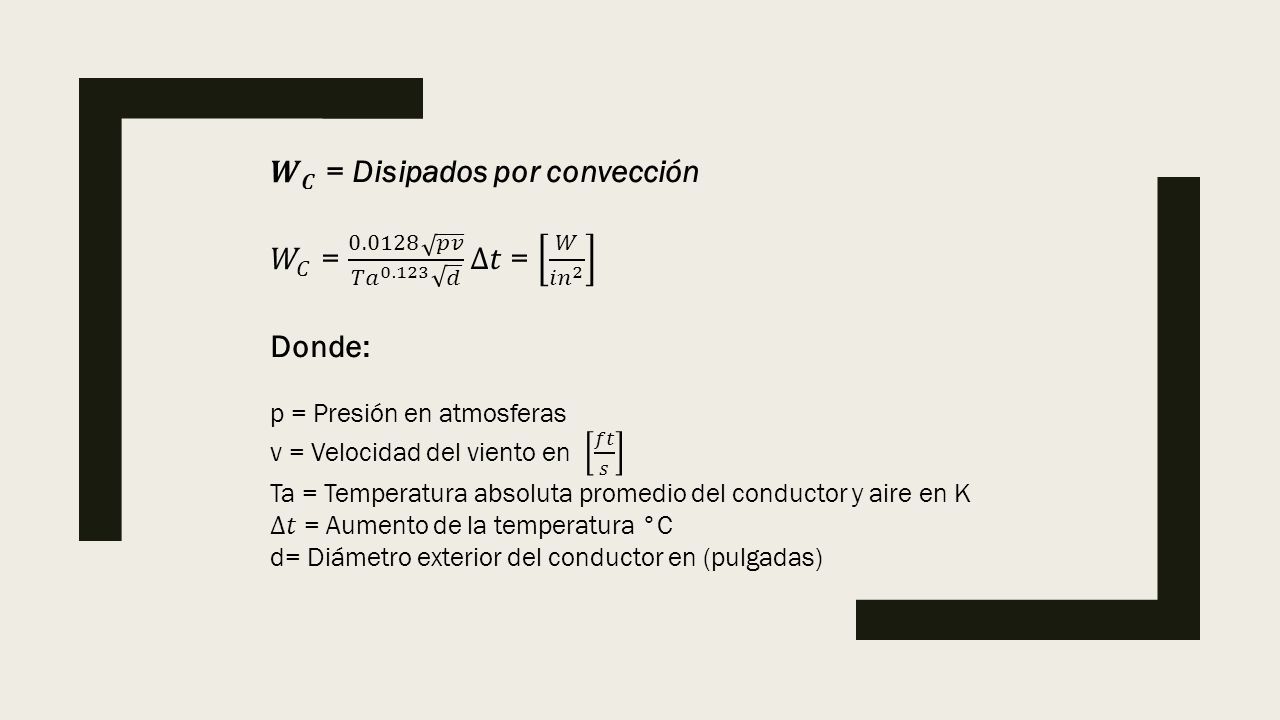

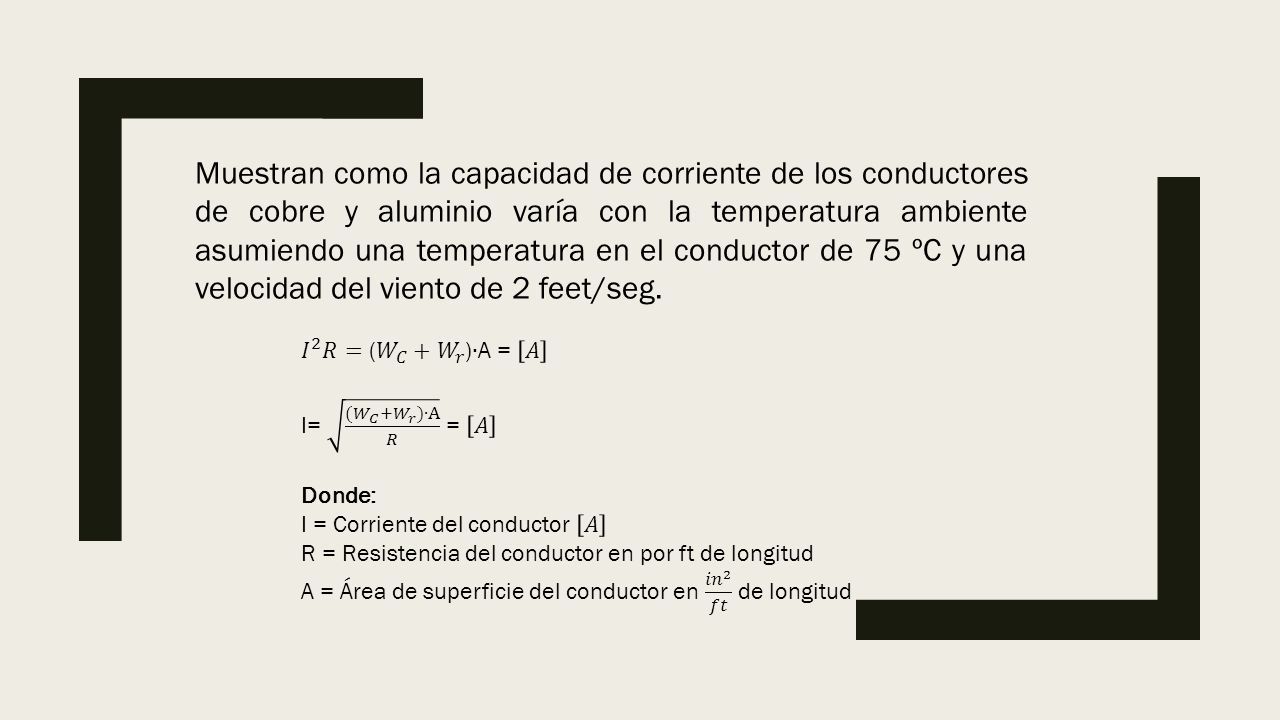

Muestran como la capacidad de corriente de los conductores de cobre y aluminio varía con la temperatura ambiente asumiendo una temperatura en el conductor de 75 ºC y una velocidad del viento de 2 feet/seg.
