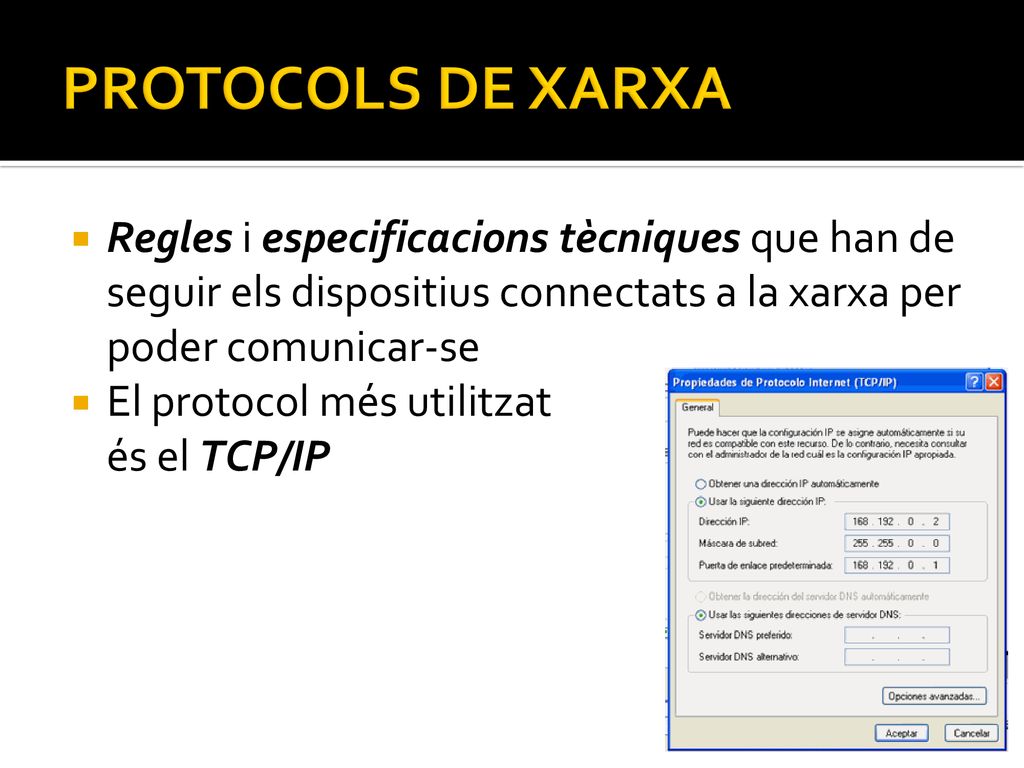

1 PROTOCOLS DE XARXA Regles i especificacions tècniques que han de seguir els dispositius connectats a la xarxa per poder comunicar-se El protocol més utilitzat és el TCP/IP 1

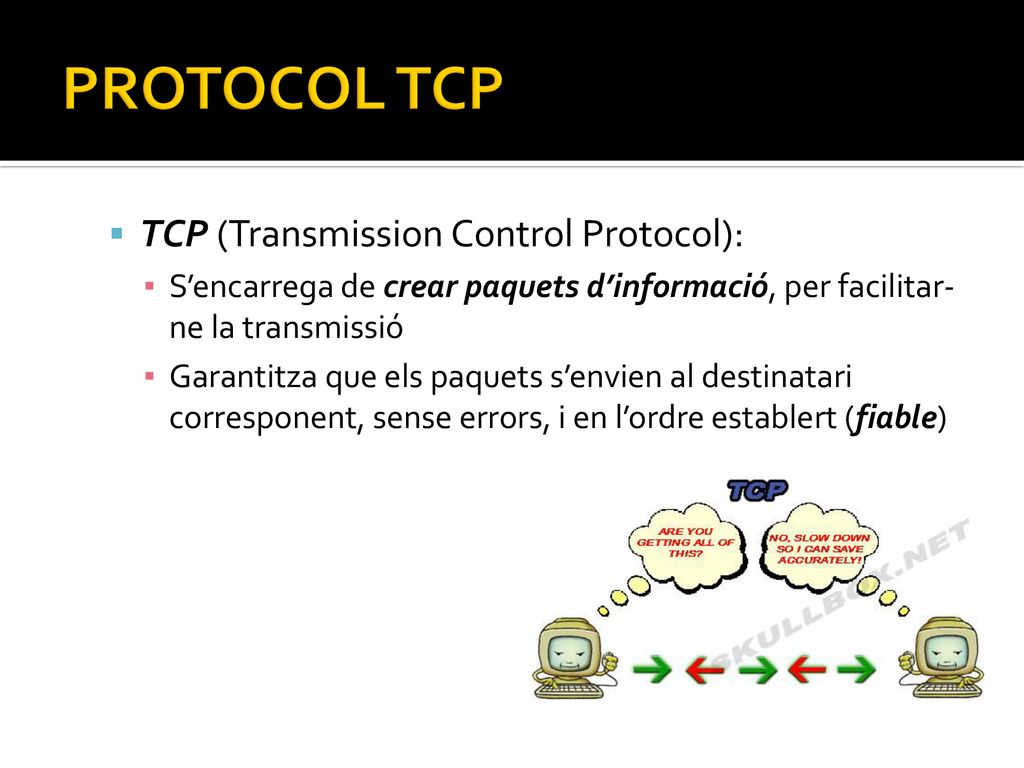

2 PROTOCOL TCP TCP (Transmission Control Protocol):
S’encarrega de crear paquets d’informació, per facilitar-ne la transmissió Garantitza que els paquets s’envien al destinatari corresponent, sense errors, i en l’ordre establert (fiable) 2

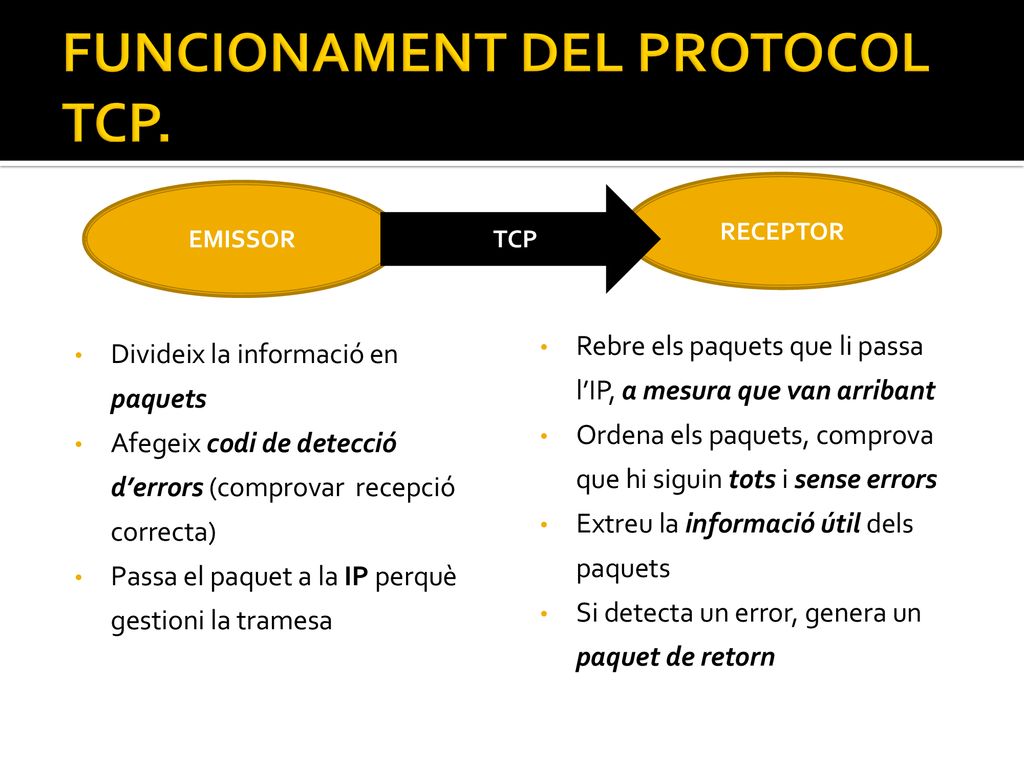

3 FUNCIONAMENT DEL PROTOCOL TCP.
RECEPTOR EMISSOR TCP Rebre els paquets que li passa l’IP, a mesura que van arribant Ordena els paquets, comprova que hi siguin tots i sense errors Extreu la informació útil dels paquets Si detecta un error, genera un paquet de retorn Divideix la informació en paquets Afegeix codi de detecció d’errors (comprovar recepció correcta) Passa el paquet a la IP perquè gestioni la tramesa 3

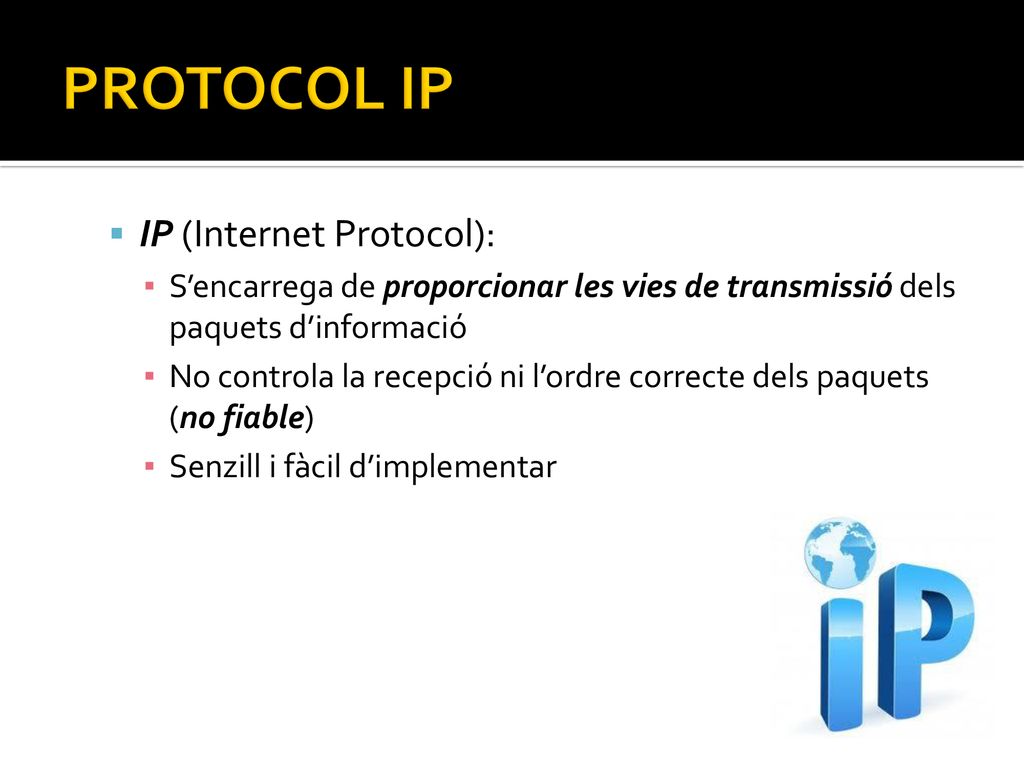

4 PROTOCOL IP IP (Internet Protocol):
S’encarrega de proporcionar les vies de transmissió dels paquets d’informació No controla la recepció ni l’ordre correcte dels paquets (no fiable) Senzill i fàcil d’implementar 4

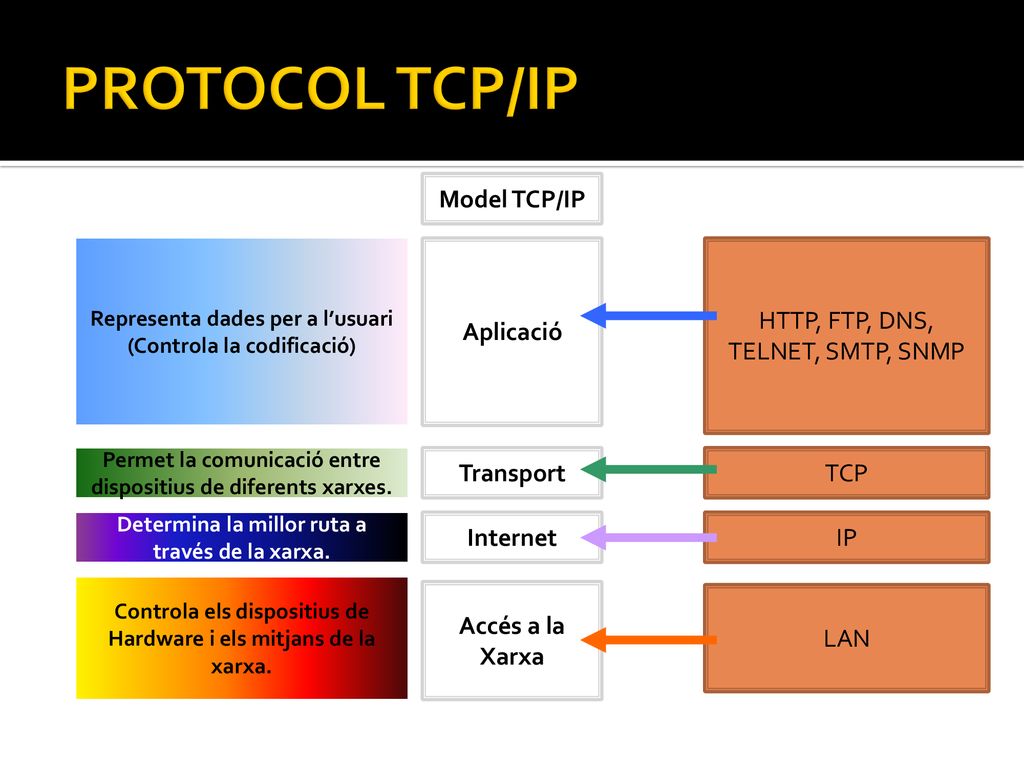

5 PROTOCOL TCP/IP Model TCP/IP Aplicació
Representa dades per a l’usuari (Controla la codificació) Aplicació HTTP, FTP, DNS, TELNET, SMTP, SNMP Permet la comunicació entre dispositius de diferents xarxes. Transport TCP Determina la millor ruta a través de la xarxa. Internet IP Controla els dispositius de Hardware i els mitjans de la xarxa. Accés a la Xarxa LAN 5

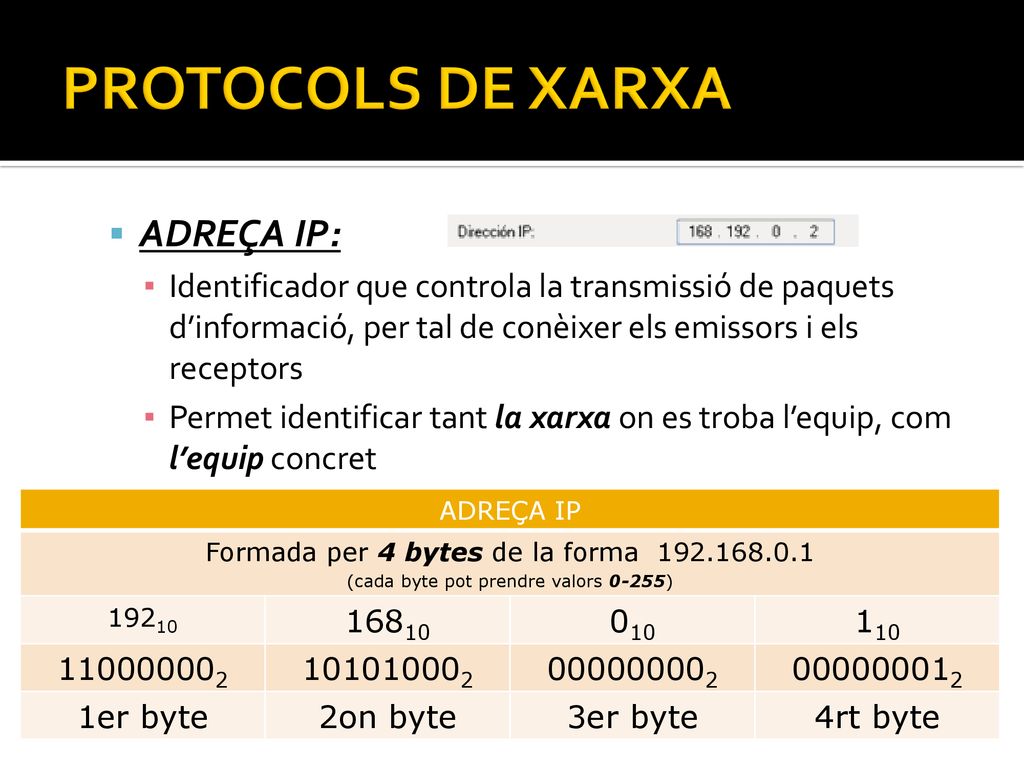

6 PROTOCOLS DE XARXA ADREÇA IP:
Identificador que controla la transmissió de paquets d’informació, per tal de conèixer els emissors i els receptors Permet identificar tant la xarxa on es troba l’equip, com l’equip concret ADREÇA IP Formada per 4 bytes de la forma (cada byte pot prendre valors 0-255) 19210 16810 010 110 1er byte 2on byte 3er byte 4rt byte 6

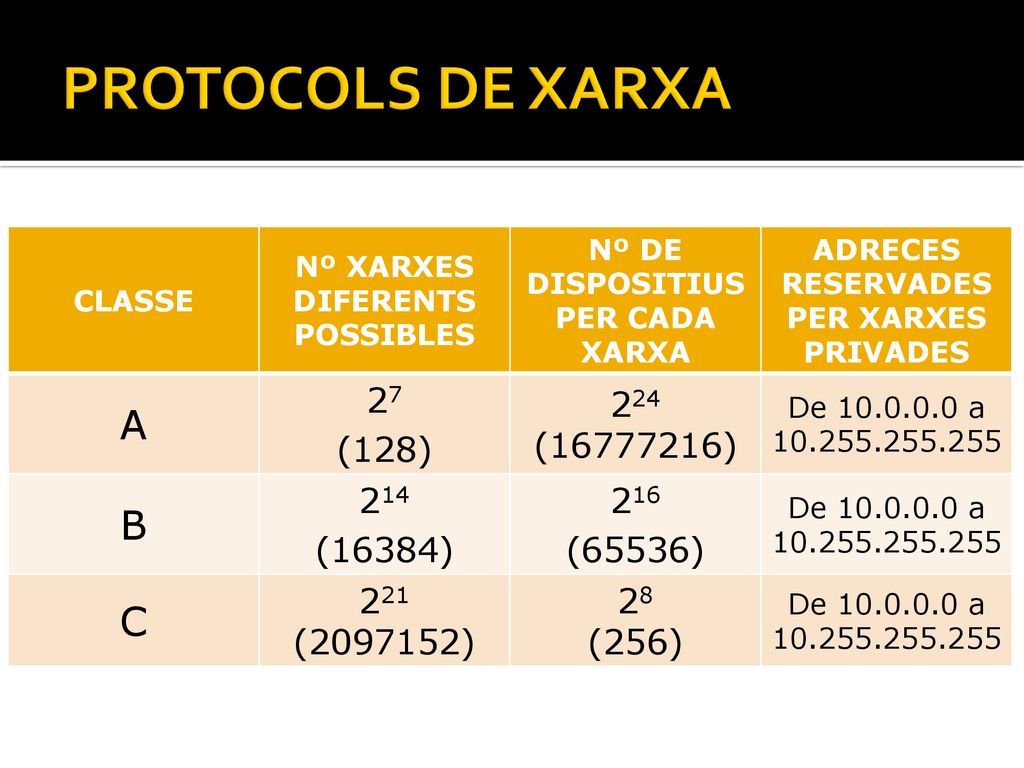

7 PROTOCOLS DE XARXA A B C 27 (128) 224 (16777216) 214 (16384) 216
CLASSE Nº XARXES DIFERENTS POSSIBLES Nº DE DISPOSITIUS PER CADA XARXA ADRECES RESERVADES PER XARXES PRIVADES A 27 (128) 224 ( ) De a B 214 (16384) 216 (65536) C 221 ( ) (256) 7

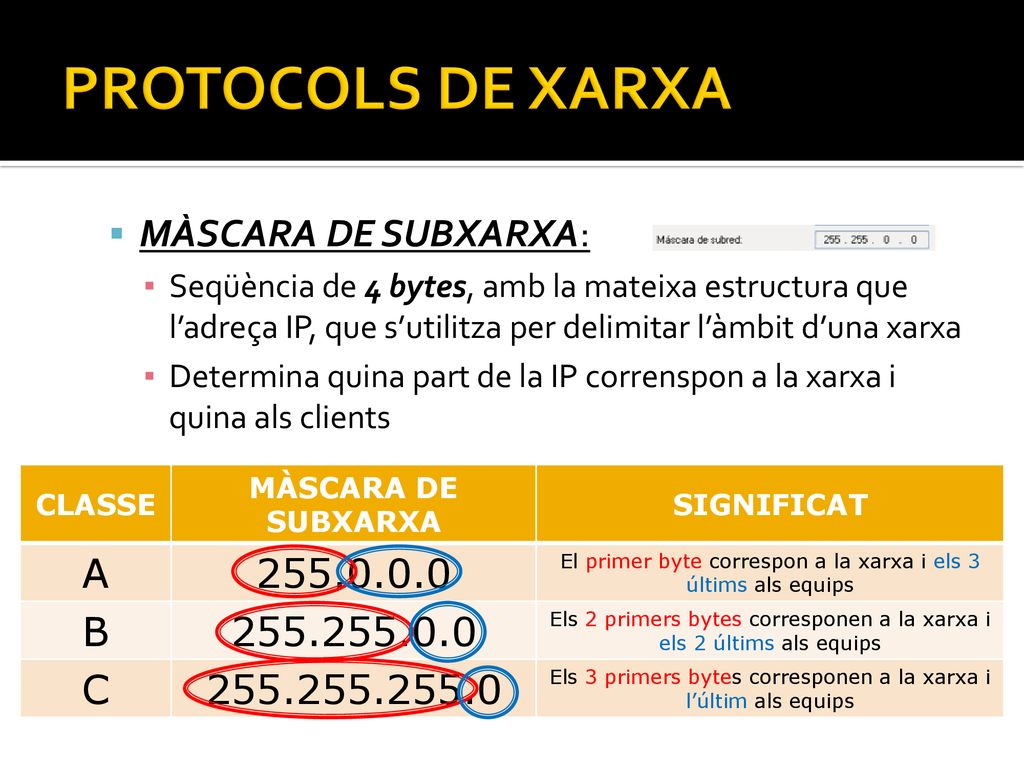

8 PROTOCOLS DE XARXA MÀSCARA DE SUBXARXA: A 255.0.0.0 B 255.255.0.0 C
Seqüència de 4 bytes, amb la mateixa estructura que l’adreça IP, que s’utilitza per delimitar l’àmbit d’una xarxa Determina quina part de la IP correnspon a la xarxa i quina als clients CLASSE MÀSCARA DE SUBXARXA SIGNIFICAT A El primer byte correspon a la xarxa i els 3 últims als equips B Els 2 primers bytes corresponen a la xarxa i els 2 últims als equips C Els 3 primers bytes corresponen a la xarxa i l’últim als equips 8

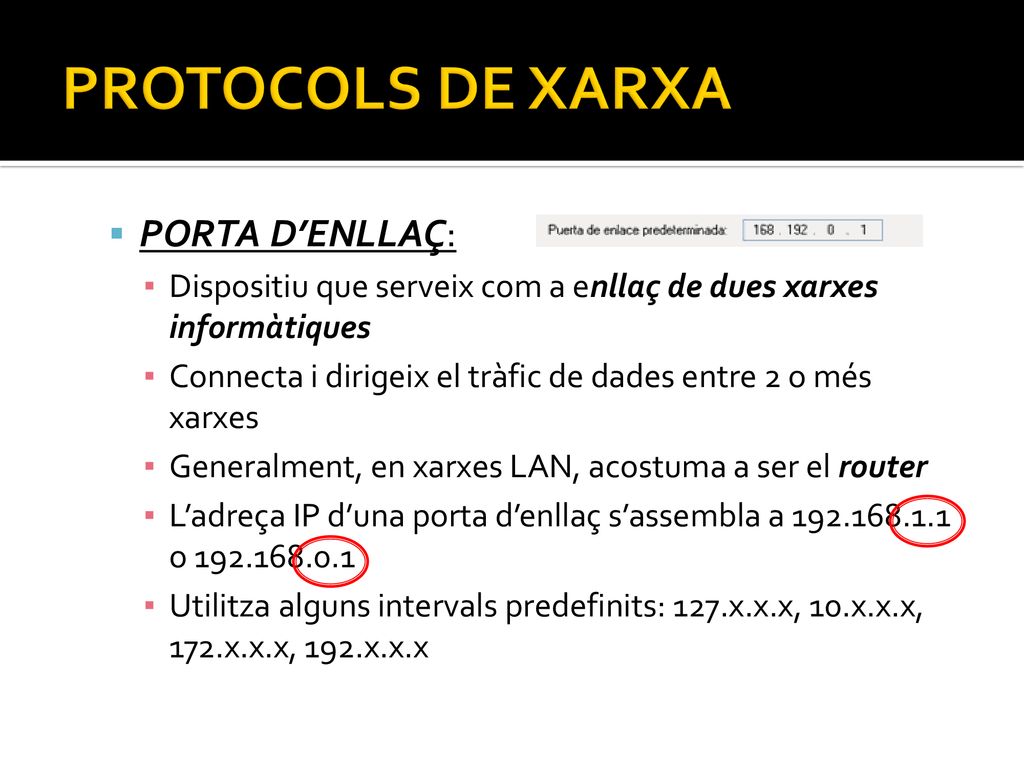

9 PROTOCOLS DE XARXA PORTA D’ENLLAÇ:
Dispositiu que serveix com a enllaç de dues xarxes informàtiques Connecta i dirigeix el tràfic de dades entre 2 o més xarxes Generalment, en xarxes LAN, acostuma a ser el router L’adreça IP d’una porta d’enllaç s’assembla a o Utilitza alguns intervals predefinits: 127.x.x.x, 10.x.x.x, 172.x.x.x, 192.x.x.x 9

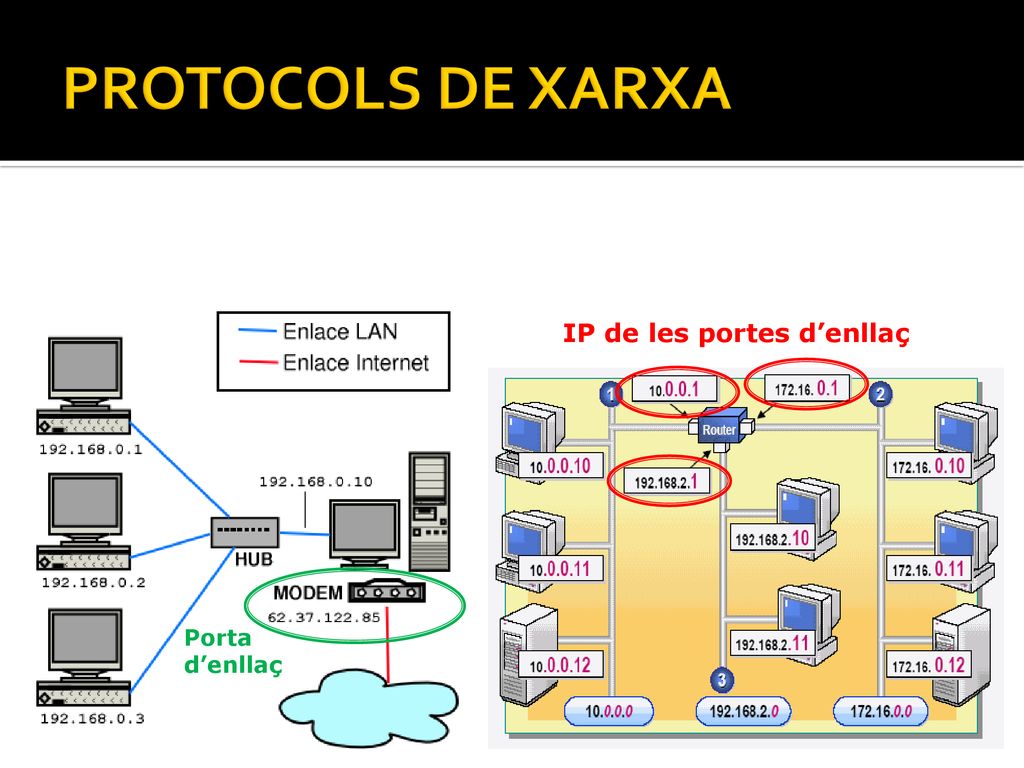

10 PROTOCOLS DE XARXA IP de les portes d’enllaç Porta d’enllaç 10
