1 UNIDAD 1: ELECTRICIDAD

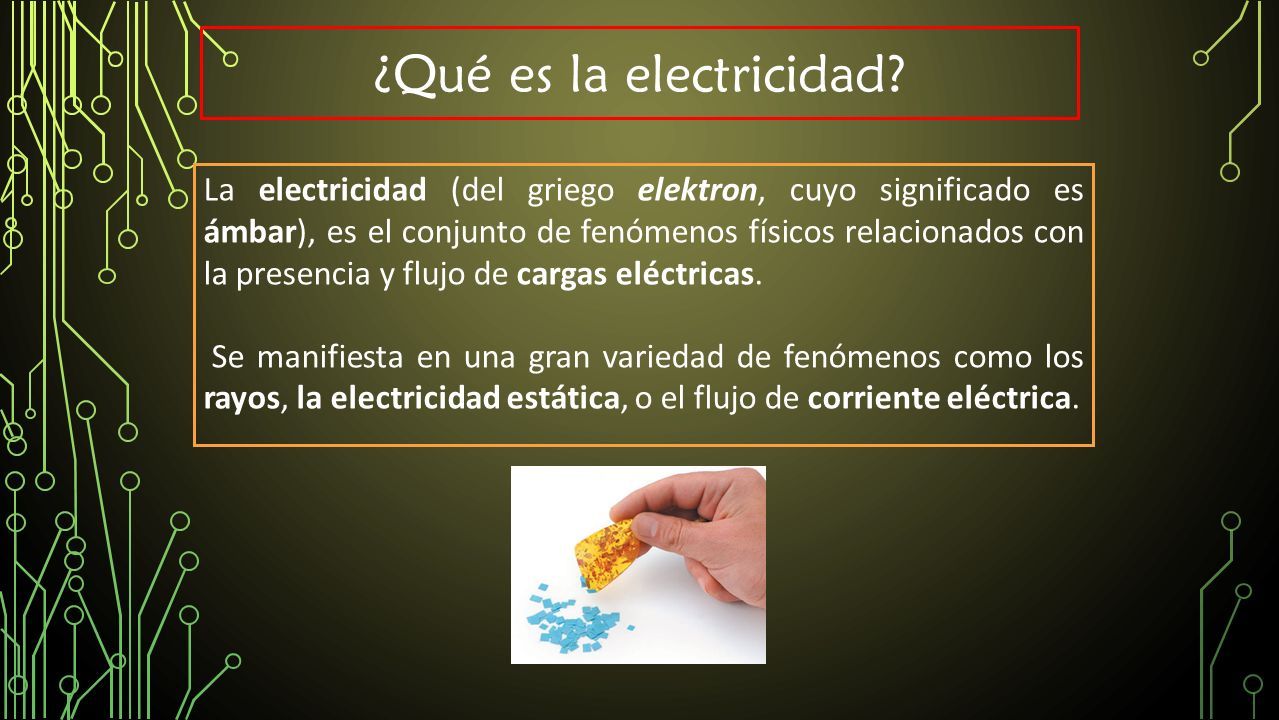

2 La electricidad (del griego elektron, cuyo significado es ámbar), es el conjunto de fenómenos físicos relacionados con la presencia y flujo de cargas eléctricas. Se manifiesta en una gran variedad de fenómenos como los rayos, la electricidad estática, o el flujo de corriente eléctrica. ¿Qué es la electricidad?

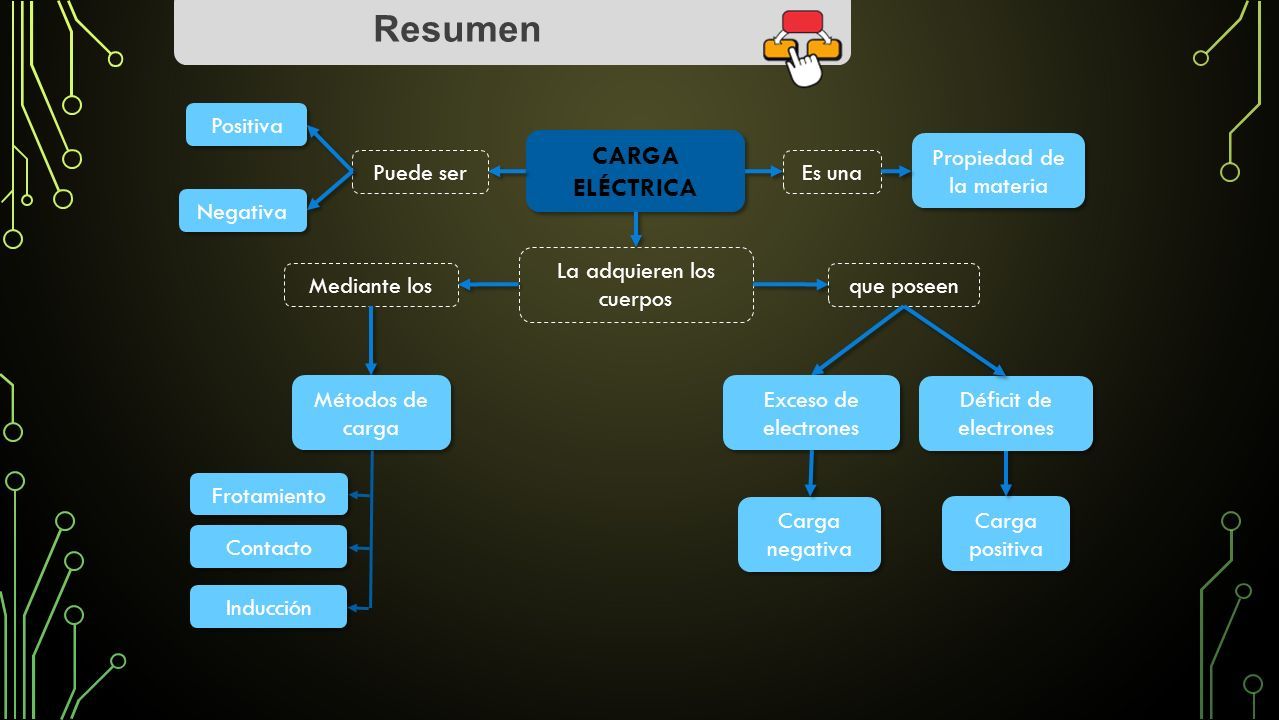

3 Resumen CARGA ELÉCTRICA La adquieren los cuerpos Mediante los Propiedad de la materia Propiedad de la materia Es una que poseen Carga negativa Déficit de electrones Exceso de electrones Carga positiva Positiva Negativa Puede ser Métodos de carga Frotamiento Contacto Inducción

4 INTENSIDAD DE CORRIENTE, VOLTAJE Y RESISTENCIA

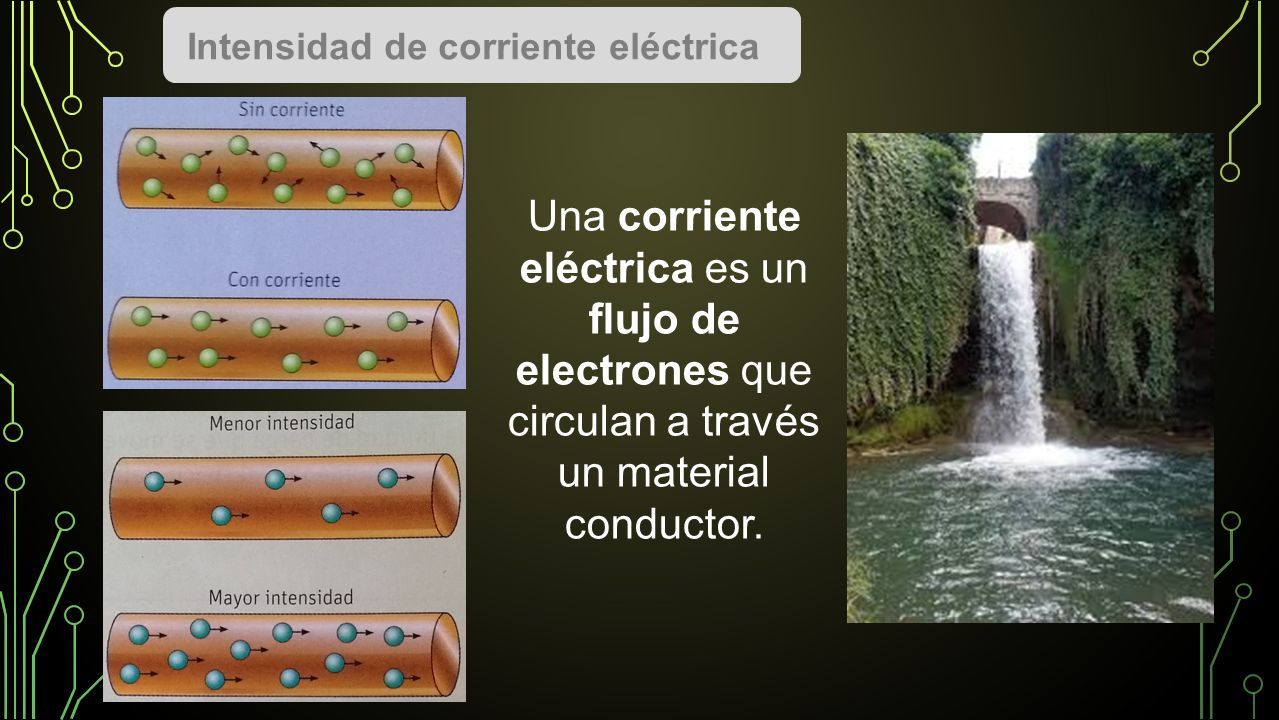

5 Una corriente eléctrica es un flujo de electrones que circulan a través un material conductor. Intensidad de corriente eléctrica

6 Para medir una corriente eléctrica se utiliza el concepto de “intensidad de corriente eléctrica”. Esta magnitud se define como: la carga total que circula a través de un conductor, por unidad de tiempo. Se simboliza por “i”. Dónde: I: Intensidad expresada en Amperios(A) Q: Carga eléctrica expresada en Culombios(C) t: Tiempo expresado en segundos (seg.)

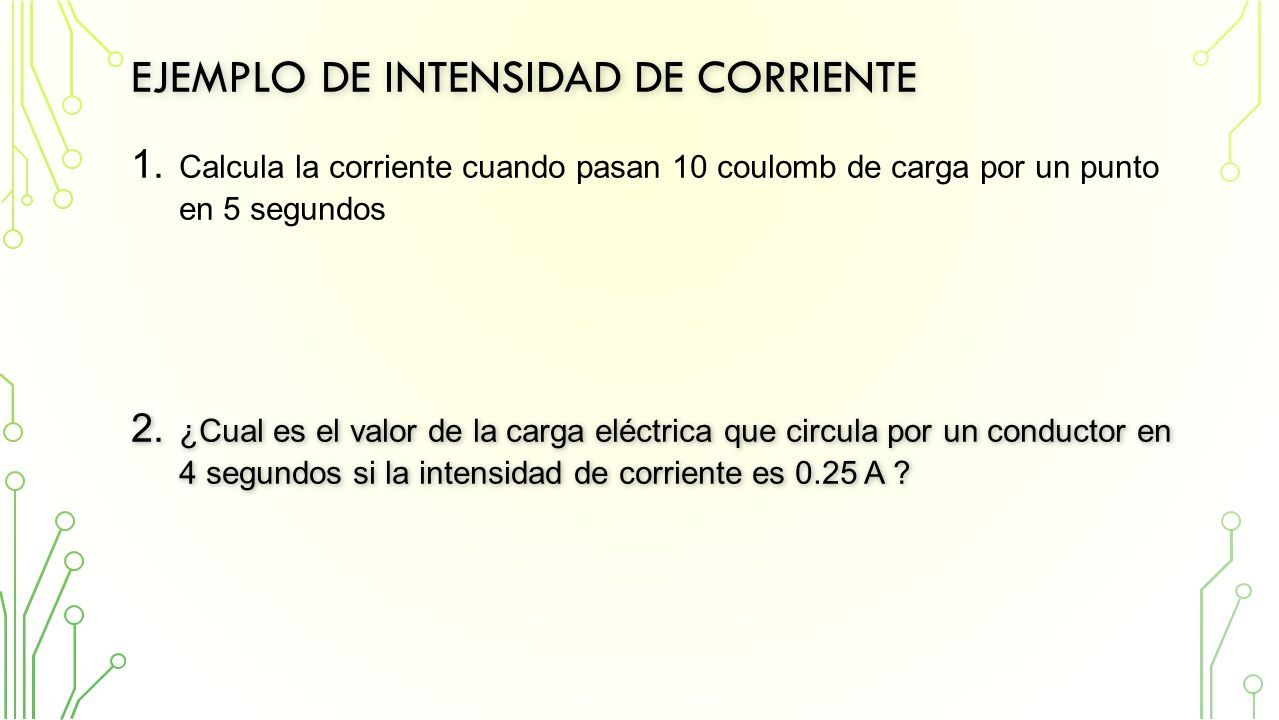

7 EJEMPLO DE INTENSIDAD DE CORRIENTE 1. 1. Calcula la corriente cuando pasan 10 coulomb de carga por un punto en 5 segundos 2. ¿Cual es el valor de la carga eléctrica que circula por un conductor en 4 segundos si la intensidad de corriente es 0.25 A ?

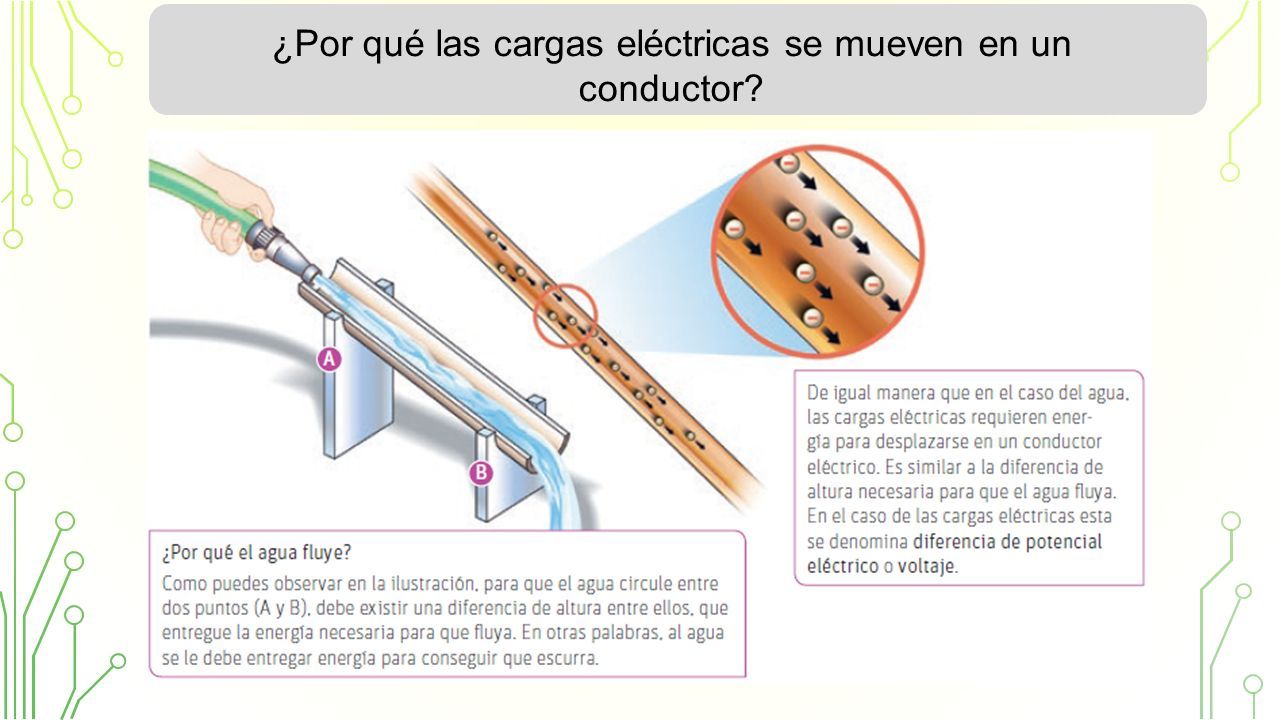

8 ¿Por qué las cargas eléctricas se mueven en un conductor?

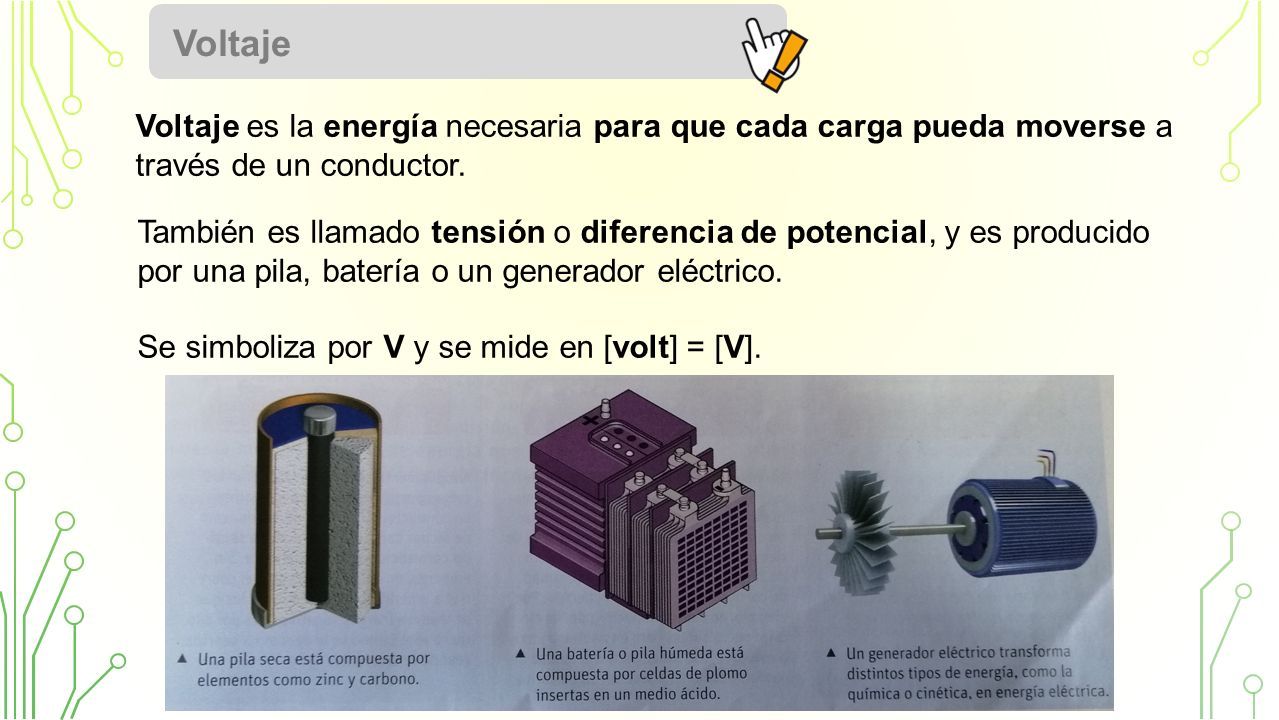

9 Voltaje es la energía necesaria para que cada carga pueda moverse a través de un conductor. Voltaje También es llamado tensión o diferencia de potencial, y es producido por una pila, batería o un generador eléctrico. Se simboliza por V y se mide en [volt] = [V].

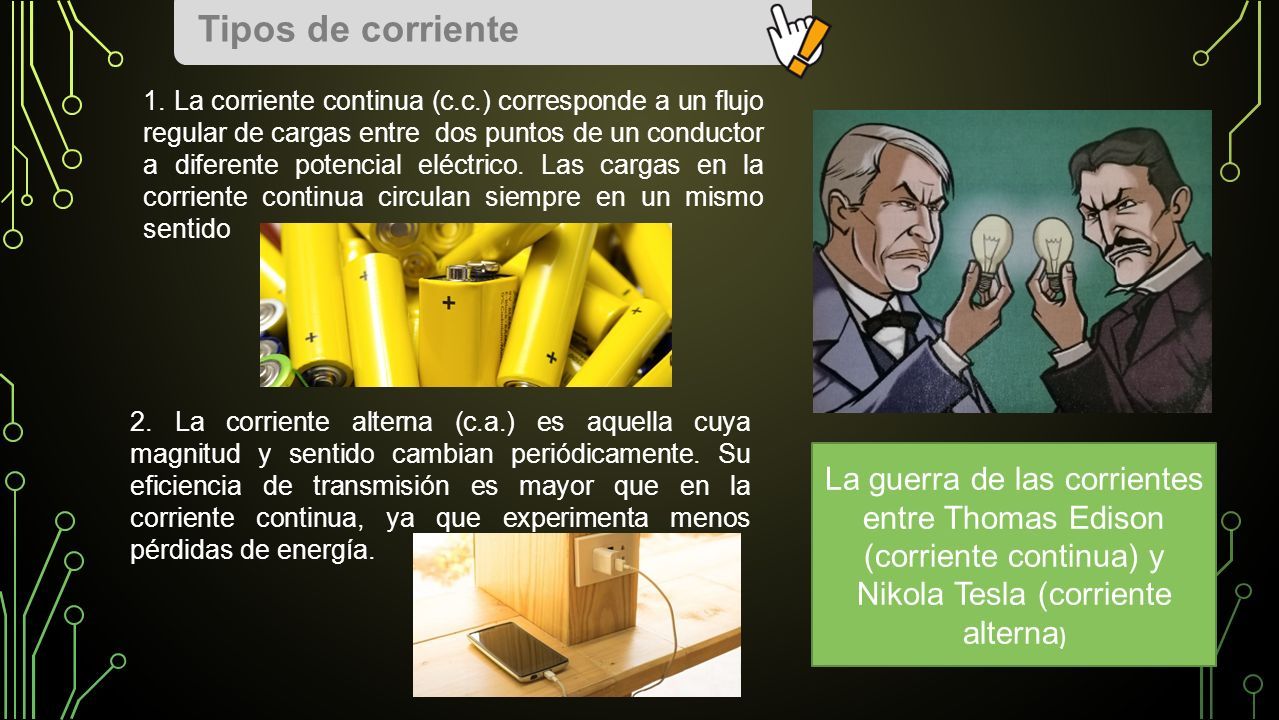

10 Tipos de corriente La guerra de las corrientes entre Thomas Edison (corriente continua) y Nikola Tesla (corriente alterna ) 1. La corriente continua (c.c.) corresponde a un flujo regular de cargas entre dos puntos de un conductor a diferente potencial eléctrico. Las cargas en la corriente continua circulan siempre en un mismo sentido 2. La corriente alterna (c.a.) es aquella cuya magnitud y sentido cambian periódicamente. Su eficiencia de transmisión es mayor que en la corriente continua, ya que experimenta menos pérdidas de energía.

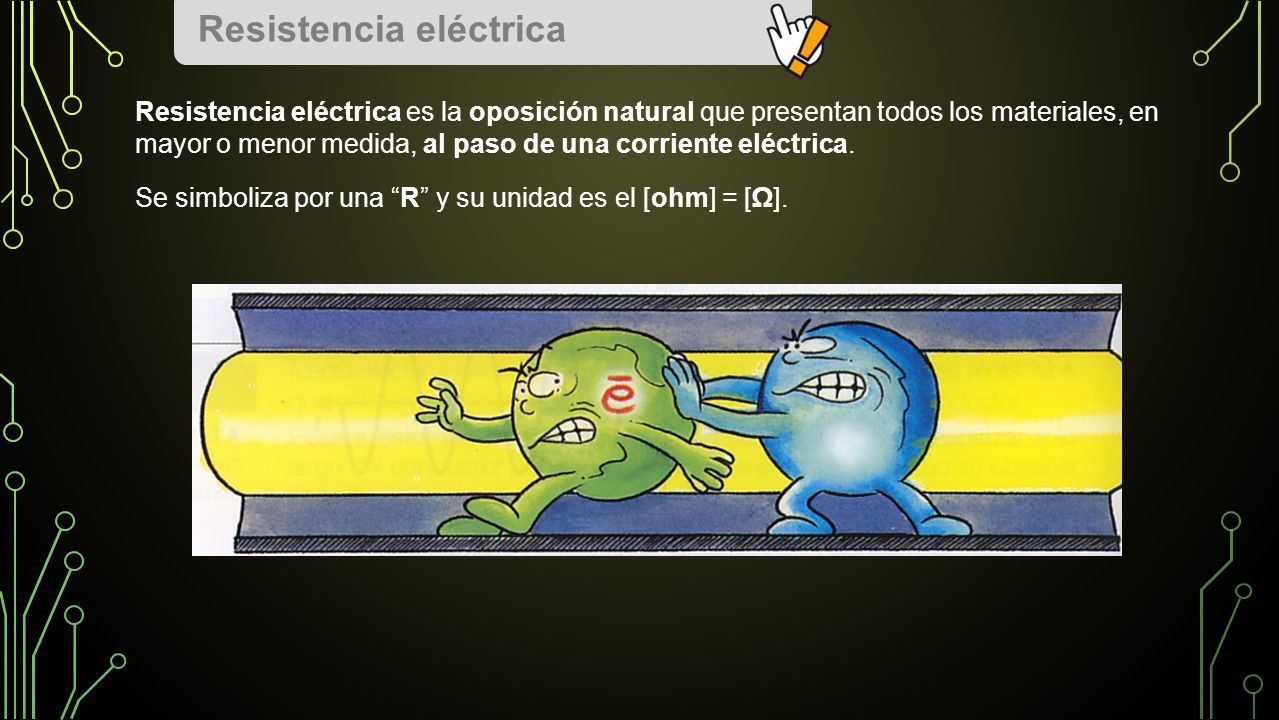

11 Resistencia eléctrica es la oposición natural que presentan todos los materiales, en mayor o menor medida, al paso de una corriente eléctrica. Se simboliza por una “R” y su unidad es el [ohm] = [Ω]. Resistencia eléctrica

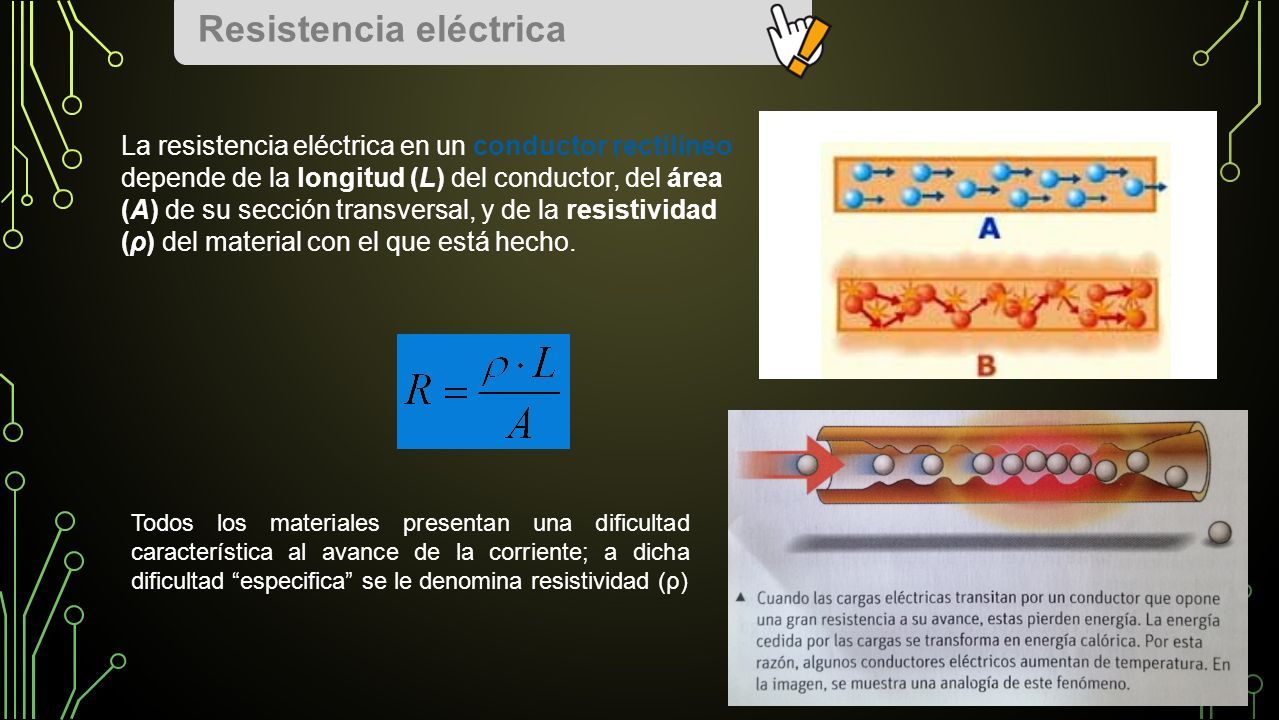

12 La resistencia eléctrica en un conductor rectilíneo depende de la longitud (L) del conductor, del área (A) de su sección transversal, y de la resistividad (ρ) del material con el que está hecho. Resistencia eléctrica Todos los materiales presentan una dificultad característica al avance de la corriente; a dicha dificultad “especifica” se le denomina resistividad (ρ)

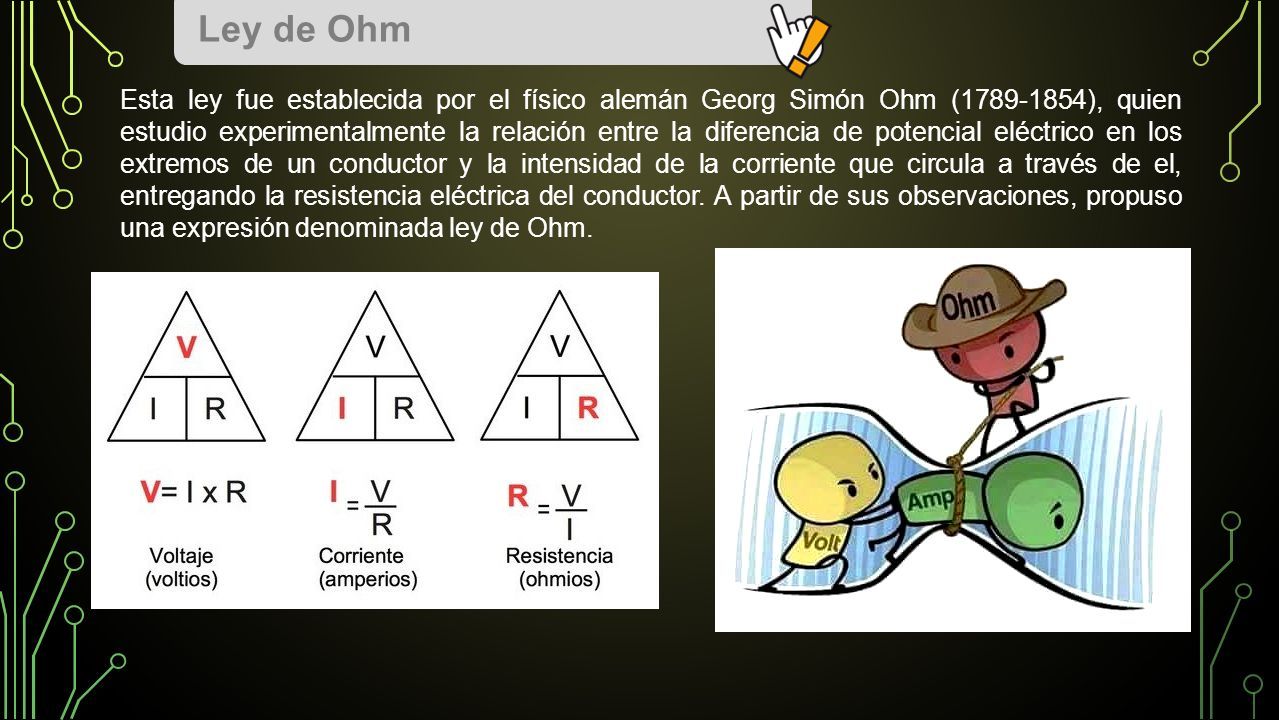

13 Ley de Ohm Esta ley fue establecida por el físico alemán Georg Simón Ohm (1789-1854), quien estudio experimentalmente la relación entre la diferencia de potencial eléctrico en los extremos de un conductor y la intensidad de la corriente que circula a través de el, entregando la resistencia eléctrica del conductor. A partir de sus observaciones, propuso una expresión denominada ley de Ohm.
