CARRETERAS Ing. Magno Danilo Huallparimachi Antón
2
PROYECTOS VIALES
3
TRAZADO DE LA CARRETERA Contacto de la carretera con el medio físico al cual va integrarse. Trazado = Alineamiento en el Civil 3D El trazado definirá la calidad de la carretera. El trazado basa su diseño en función del DG-2013 para su diseño en planta, perfil y sección.
4
GEOMETRIA DE LA CARRETERA VISTA EN PLANTA: Mayor incidencia En este tipo de vista se representa: Trazado y replanteo Geologia y uso de suelos Topografia del terreno Señalizacion VISTA EN PERFIL LONGITUDINAL: Plano de corte donde la directriz es el eje longitudinal En este tipo de vista se representa: Detalles constructivos Razante Volumenes de corte y relleno VISTA EN SECCION TRANSVERSAL: Plano de corte donde la directriz es la proyección perpendicular del eje longitudinal En este tipo de vista se representa: Taludes, desmonte y terraplen Detalles de la plataforma
5
ELEMENTOS DE RESTRICCION EN EL DISEÑO Puntos de paso forzoso: Elementos topográficos Elementos geológicos Elementos hidrológicos Elementos urbanísticos Elementos sociales Uniformidad y visibilidad Monotonia
6

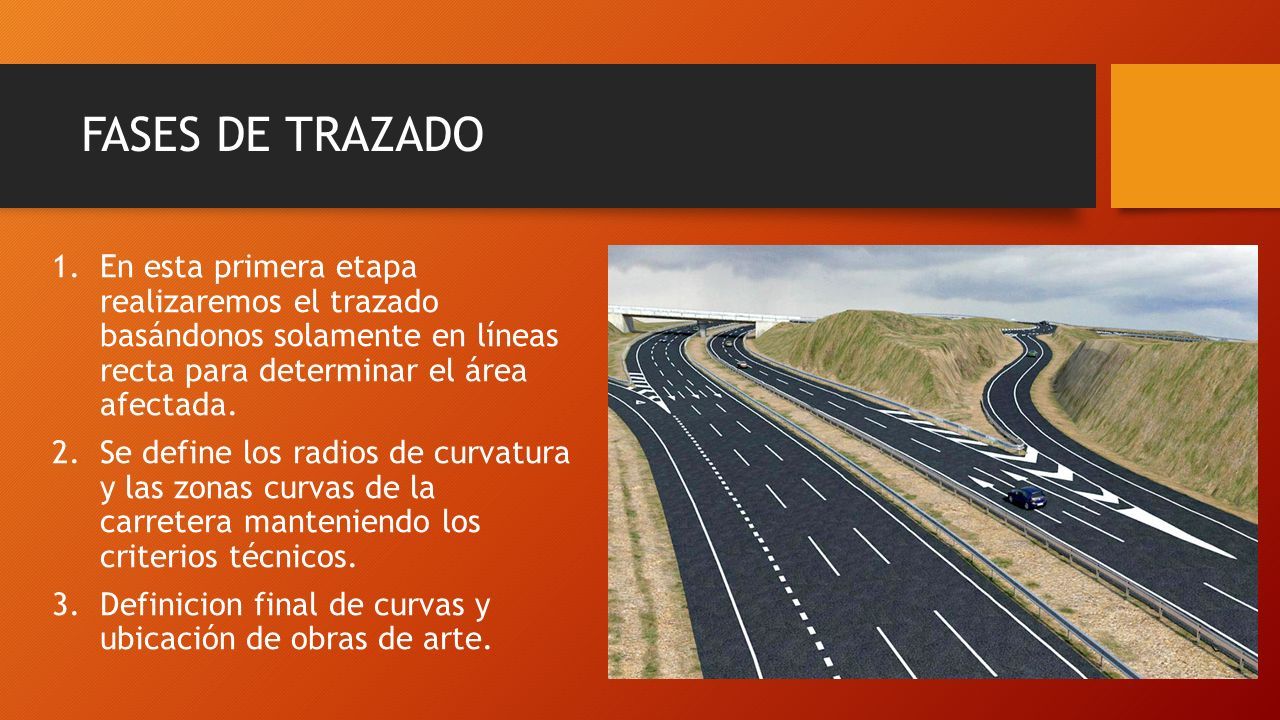

FASES DE TRAZADO 1.En esta primera etapa realizaremos el trazado basándonos solamente en líneas recta para determinar el área afectada. 2.Se define los radios de curvatura y las zonas curvas de la carretera manteniendo los criterios técnicos. 3.Definicion final de curvas y ubicación de obras de arte.
