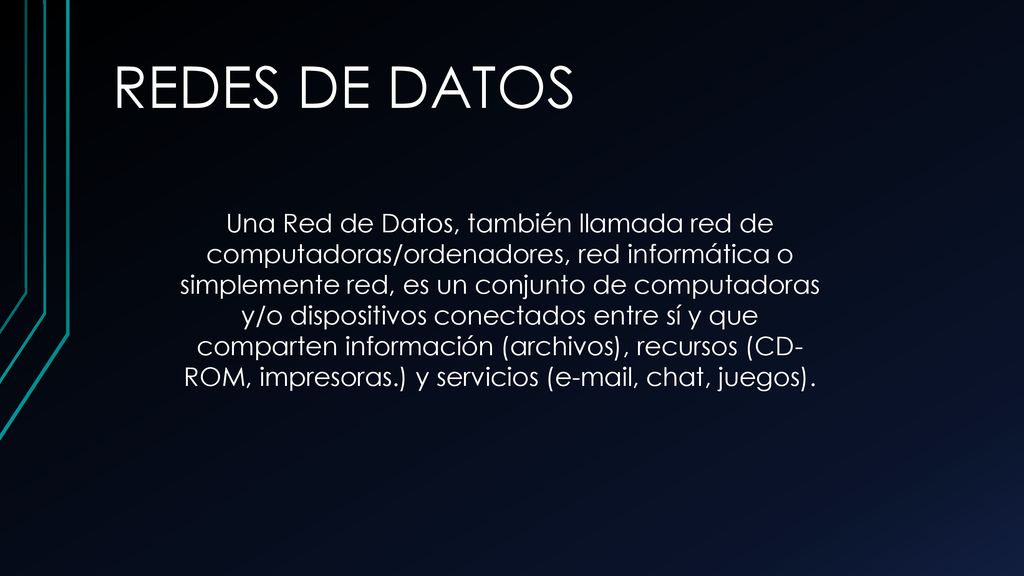

2 REDES DE DATOS Una Red de Datos, también llamada red de computadoras/ordenadores, red informática o simplemente red, es un conjunto de computadoras y/o dispositivos conectados entre sí y que comparten información (archivos), recursos (CD-ROM, impresoras.) y servicios ( , chat, juegos).

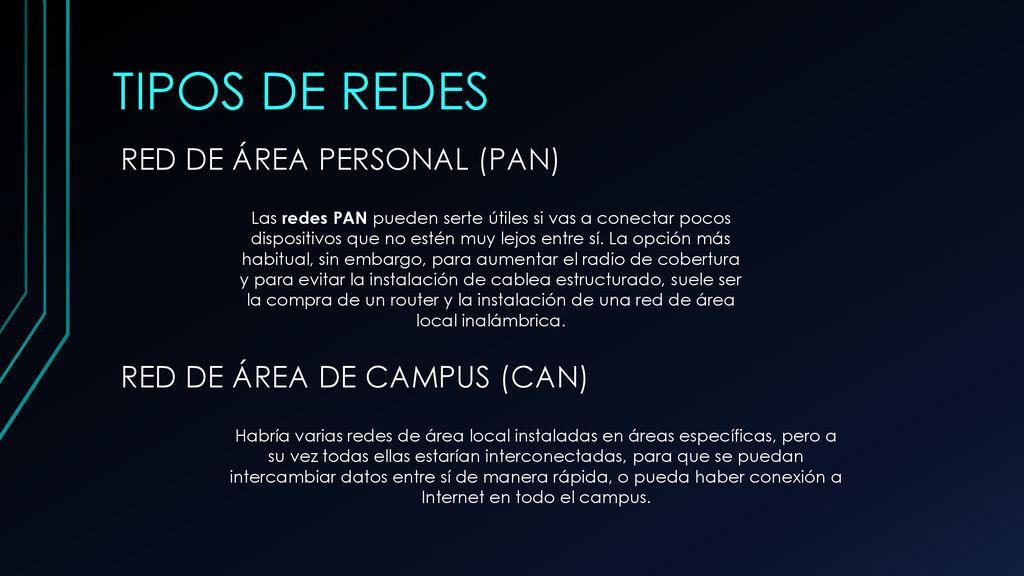

3 TIPOS DE REDES RED DE ÁREA PERSONAL (PAN) RED DE ÁREA DE CAMPUS (CAN)
Las redes PAN pueden serte útiles si vas a conectar pocos dispositivos que no estén muy lejos entre sí. La opción más habitual, sin embargo, para aumentar el radio de cobertura y para evitar la instalación de cablea estructurado, suele ser la compra de un router y la instalación de una red de área local inalámbrica. RED DE ÁREA DE CAMPUS (CAN) Habría varias redes de área local instaladas en áreas específicas, pero a su vez todas ellas estarían interconectadas, para que se puedan intercambiar datos entre sí de manera rápida, o pueda haber conexión a Internet en todo el campus.

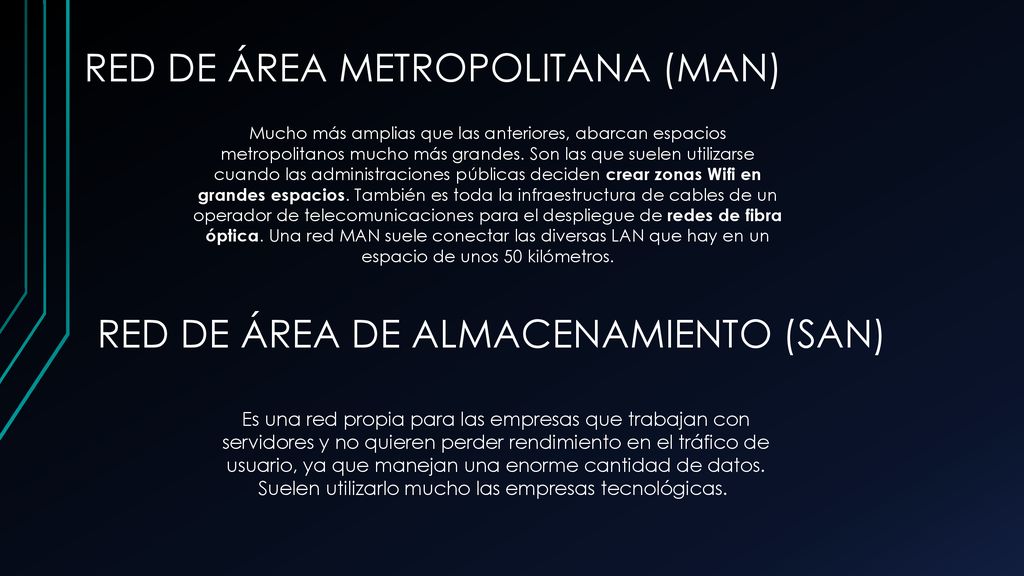

4 RED DE ÁREA METROPOLITANA (MAN)
Mucho más amplias que las anteriores, abarcan espacios metropolitanos mucho más grandes. Son las que suelen utilizarse cuando las administraciones públicas deciden crear zonas Wifi en grandes espacios. También es toda la infraestructura de cables de un operador de telecomunicaciones para el despliegue de redes de fibra óptica. Una red MAN suele conectar las diversas LAN que hay en un espacio de unos 50 kilómetros. RED DE ÁREA DE ALMACENAMIENTO (SAN) Es una red propia para las empresas que trabajan con servidores y no quieren perder rendimiento en el tráfico de usuario, ya que manejan una enorme cantidad de datos. Suelen utilizarlo mucho las empresas tecnológicas.

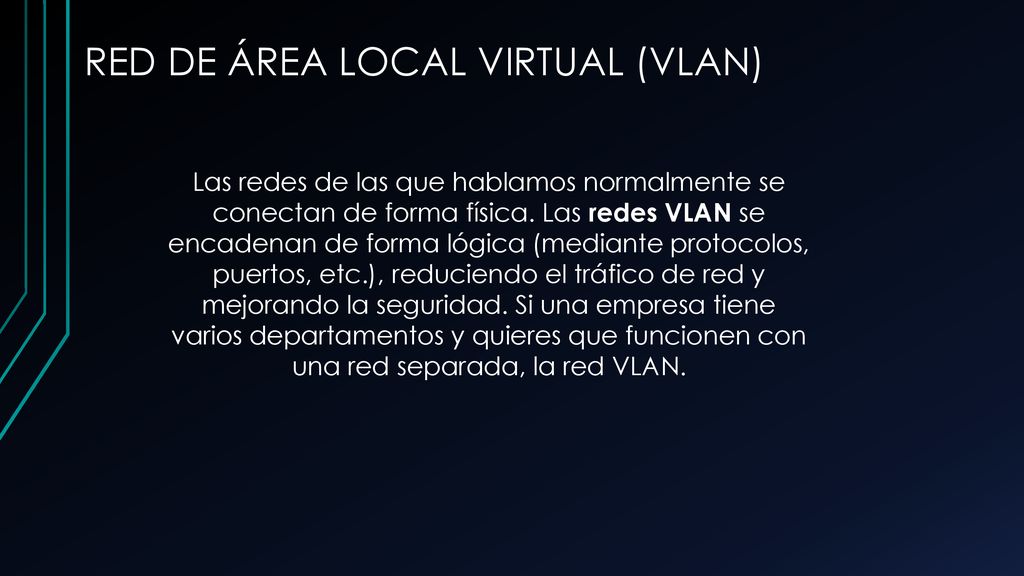

5 RED DE ÁREA LOCAL VIRTUAL (VLAN)
Las redes de las que hablamos normalmente se conectan de forma física. Las redes VLAN se encadenan de forma lógica (mediante protocolos, puertos, etc.), reduciendo el tráfico de red y mejorando la seguridad. Si una empresa tiene varios departamentos y quieres que funcionen con una red separada, la red VLAN.

6 MODELO OSI DEFINICIÓN, UTILIDAD, NIVELES

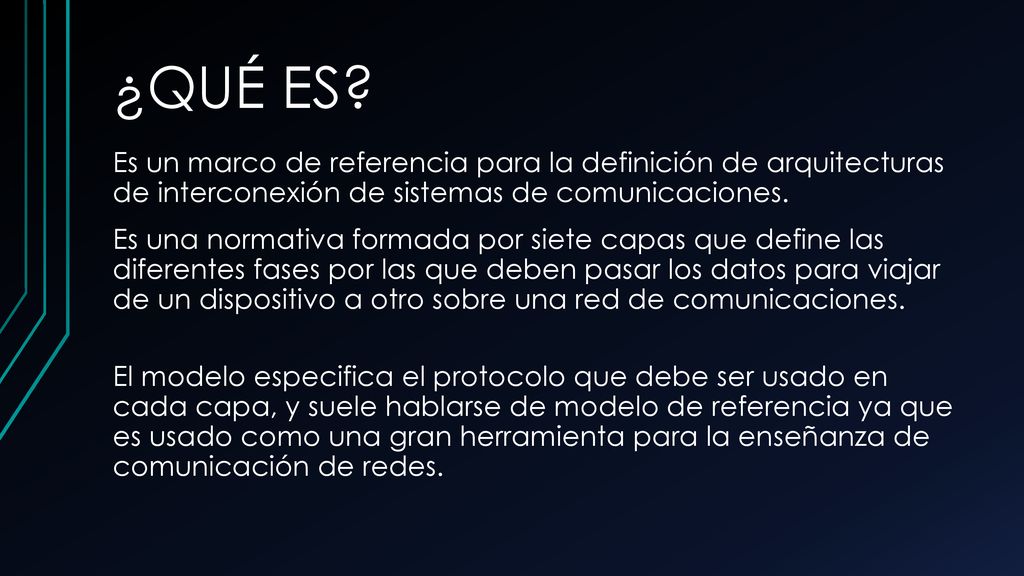

7 ¿QUÉ ES? Es un marco de referencia para la definición de arquitecturas de interconexión de sistemas de comunicaciones. Es una normativa formada por siete capas que define las diferentes fases por las que deben pasar los datos para viajar de un dispositivo a otro sobre una red de comunicaciones. El modelo especifica el protocolo que debe ser usado en cada capa, y suele hablarse de modelo de referencia ya que es usado como una gran herramienta para la enseñanza de comunicación de redes.

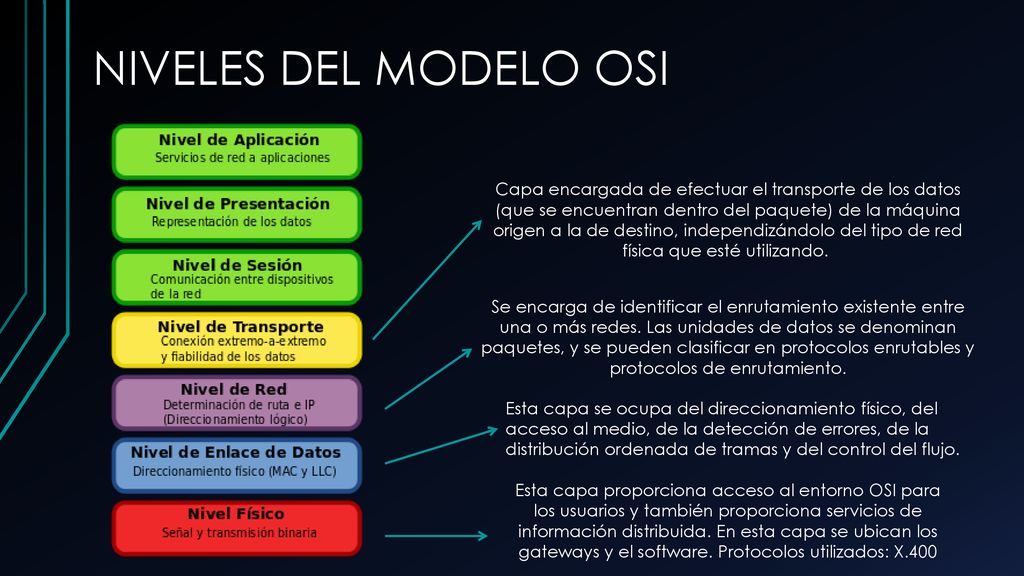

8 NIVELES DEL MODELO OSI Capa encargada de efectuar el transporte de los datos (que se encuentran dentro del paquete) de la máquina origen a la de destino, independizándolo del tipo de red física que esté utilizando.  Se encarga de identificar el enrutamiento existente entre una o más redes. Las unidades de datos se denominan paquetes, y se pueden clasificar en protocolos enrutables y protocolos de enrutamiento. Esta capa se ocupa del direccionamiento físico, del acceso al medio, de la detección de errores, de la distribución ordenada de tramas y del control del flujo. Esta capa proporciona acceso al entorno OSI para los usuarios y también proporciona servicios de información distribuida. En esta capa se ubican los gateways y el software. Protocolos utilizados: X.400

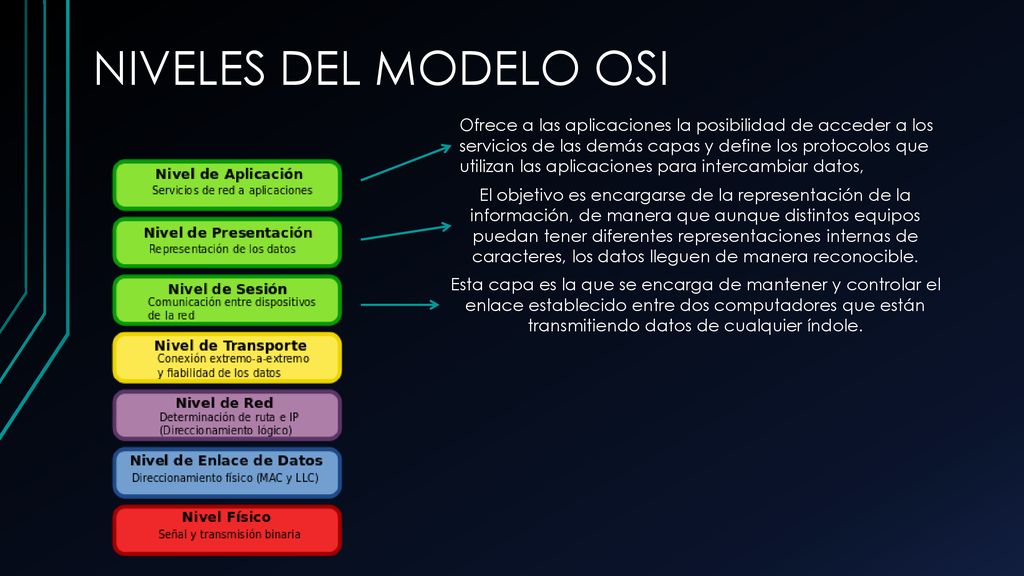

9 NIVELES DEL MODELO OSI Ofrece a las aplicaciones la posibilidad de acceder a los servicios de las demás capas y define los protocolos que utilizan las aplicaciones para intercambiar datos,  El objetivo es encargarse de la representación de la información, de manera que aunque distintos equipos puedan tener diferentes representaciones internas de caracteres, los datos lleguen de manera reconocible. Esta capa es la que se encarga de mantener y controlar el enlace establecido entre dos computadores que están transmitiendo datos de cualquier índole.

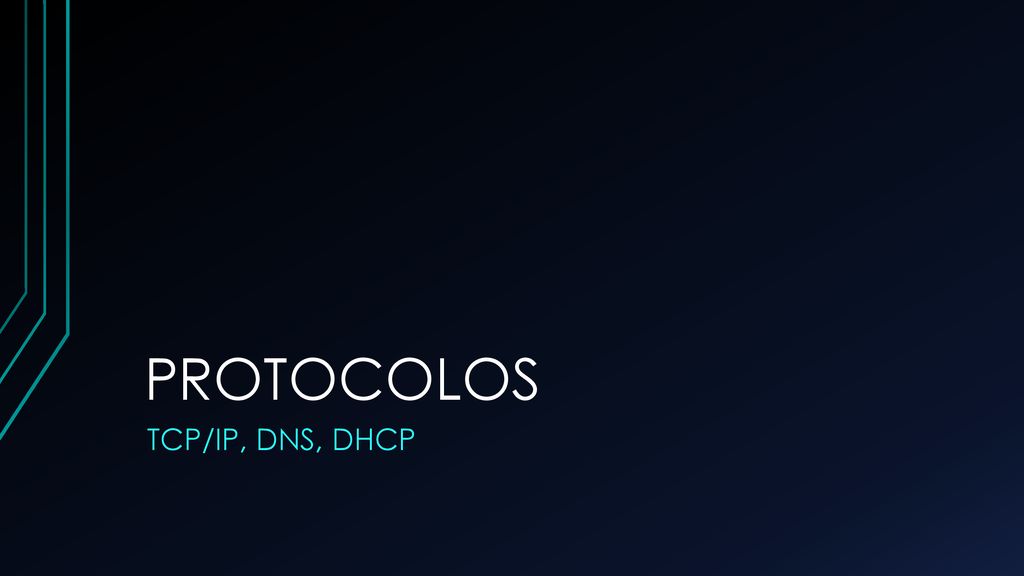

10 PROTOCOLOS TCP/IP, DNS, DHCP

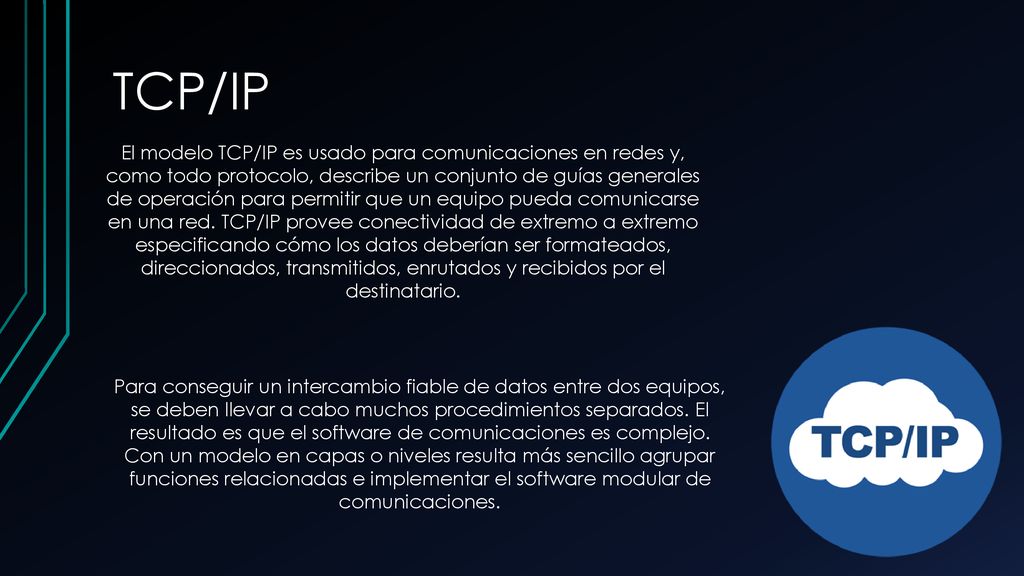

11 TCP/IP El modelo TCP/IP es usado para comunicaciones en redes y, como todo protocolo, describe un conjunto de guías generales de operación para permitir que un equipo pueda comunicarse en una red. TCP/IP provee conectividad de extremo a extremo especificando cómo los datos deberían ser formateados, direccionados, transmitidos, enrutados y recibidos por el destinatario. Para conseguir un intercambio fiable de datos entre dos equipos, se deben llevar a cabo muchos procedimientos separados. El resultado es que el software de comunicaciones es complejo. Con un modelo en capas o niveles resulta más sencillo agrupar funciones relacionadas e implementar el software modular de comunicaciones.

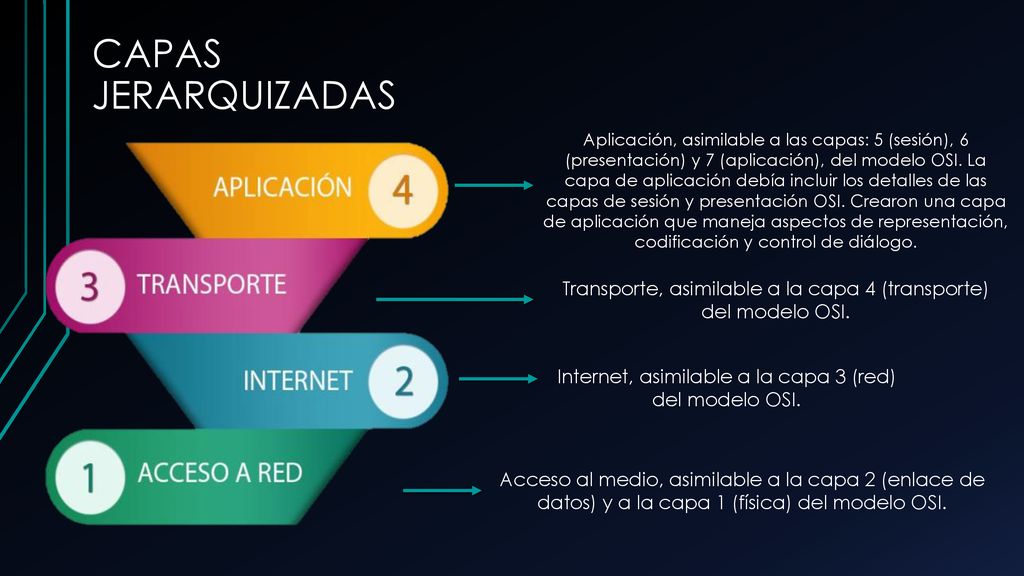

12 CAPAS JERARQUIZADAS Transporte, asimilable a la capa 4 (transporte)
Aplicación, asimilable a las capas: 5 (sesión), 6 (presentación) y 7 (aplicación), del modelo OSI. La capa de aplicación debía incluir los detalles de las capas de sesión y presentación OSI. Crearon una capa de aplicación que maneja aspectos de representación, codificación y control de diálogo. Transporte, asimilable a la capa 4 (transporte) del modelo OSI. Internet, asimilable a la capa 3 (red) del modelo OSI. Acceso al medio, asimilable a la capa 2 (enlace de datos) y a la capa 1 (física) del modelo OSI.

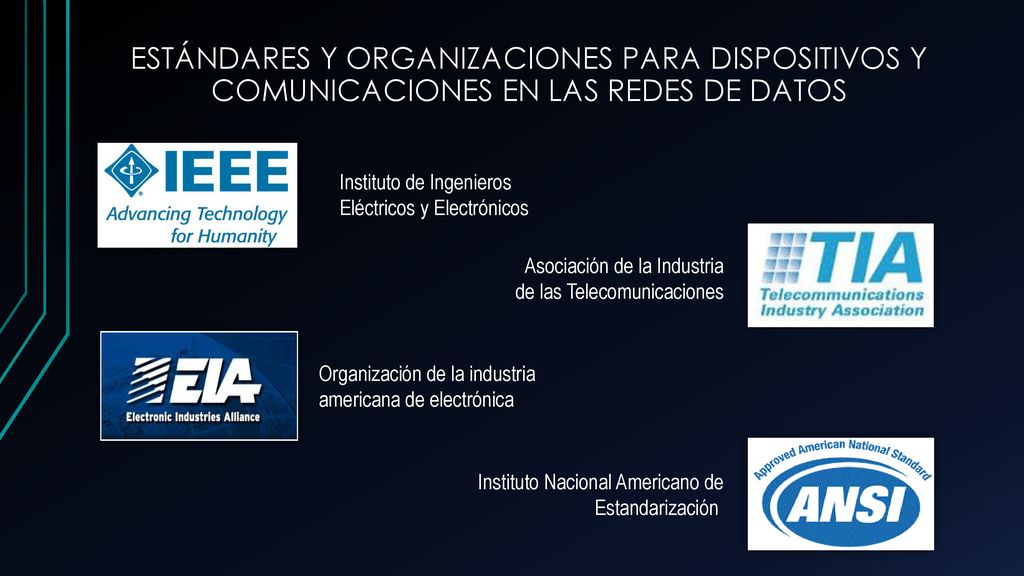

13 ESTÁNDARES Y ORGANIZACIONES PARA DISPOSITIVOS Y COMUNICACIONES EN LAS REDES DE DATOS
Instituto de Ingenieros Eléctricos y Electrónicos Asociación de la Industria de las Telecomunicaciones Organización de la industria americana de electrónica Instituto Nacional Americano de Estandarización

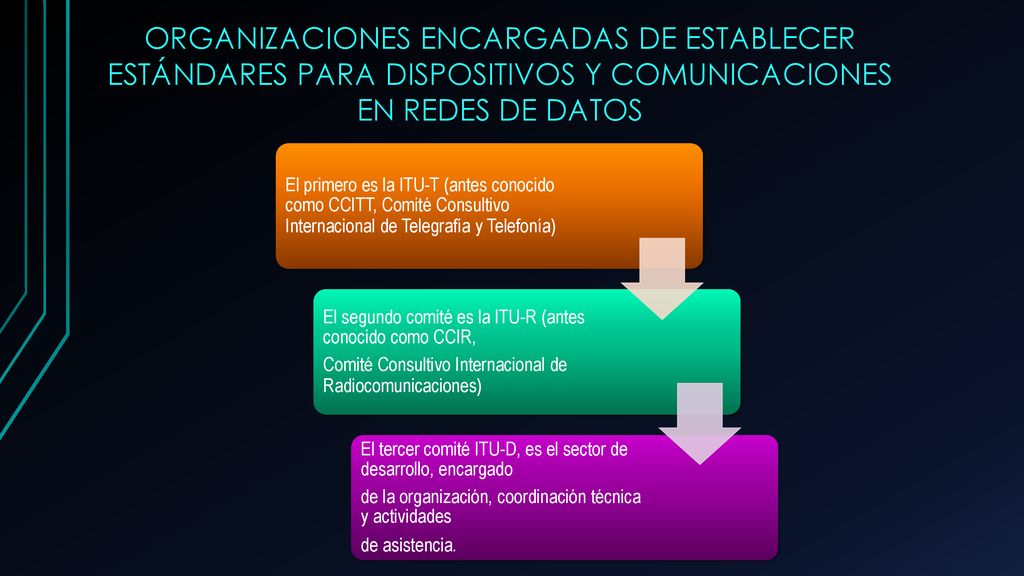

14 ORGANIZACIONES ENCARGADAS DE ESTABLECER ESTÁNDARES PARA DISPOSITIVOS Y COMUNICACIONES EN REDES DE DATOS El primero es la ITU-T (antes conocido como CCITT, Comité Consultivo Internacional de Telegrafía y Telefonía) El segundo comité es la ITU-R (antes conocido como CCIR, Comité Consultivo Internacional de Radiocomunicaciones) El tercer comité ITU-D, es el sector de desarrollo, encargado de la organización, coordinación técnica y actividades de asistencia.

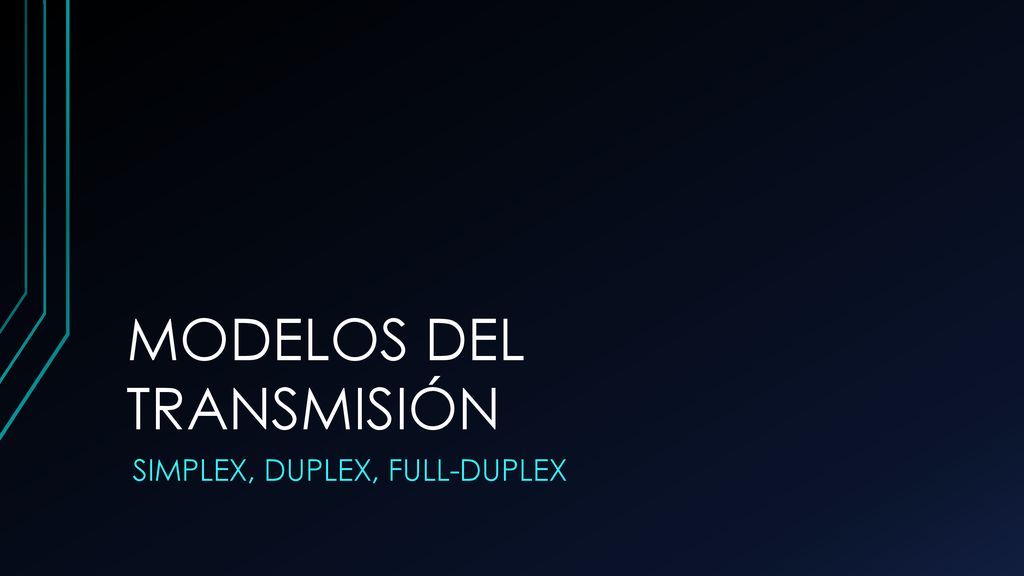

15 MODELOS DEL TRANSMISIÓN
SIMPLEX, DUPLEX, FULL-DUPLEX

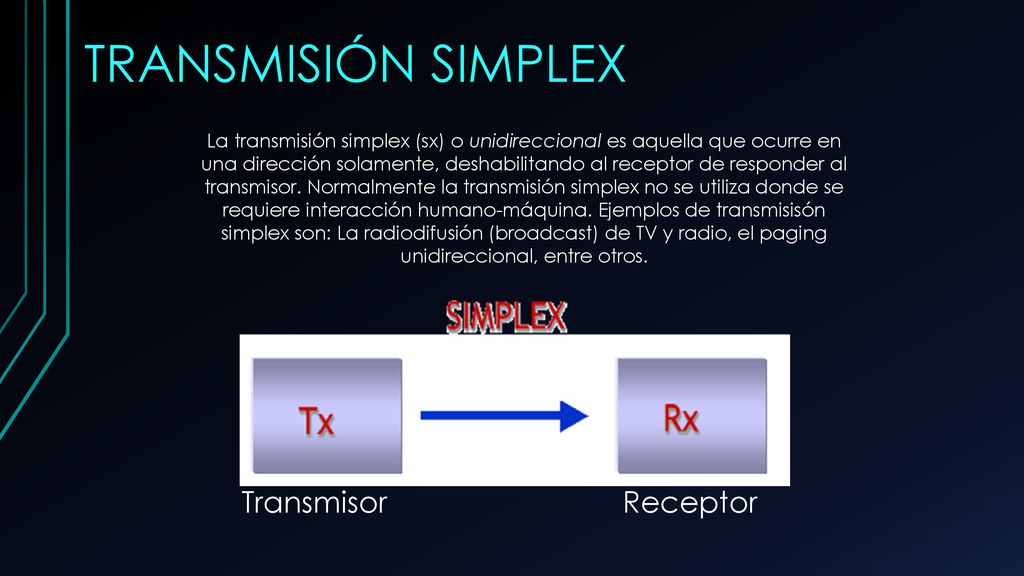

16 TRANSMISIÓN SIMPLEX Transmisor Receptor
La transmisión simplex (sx) o unidireccional es aquella que ocurre en una dirección solamente, deshabilitando al receptor de responder al transmisor. Normalmente la transmisión simplex no se utiliza donde se requiere interacción humano-máquina. Ejemplos de transmisisón simplex son: La radiodifusión (broadcast) de TV y radio, el paging unidireccional, entre otros. Transmisor Receptor

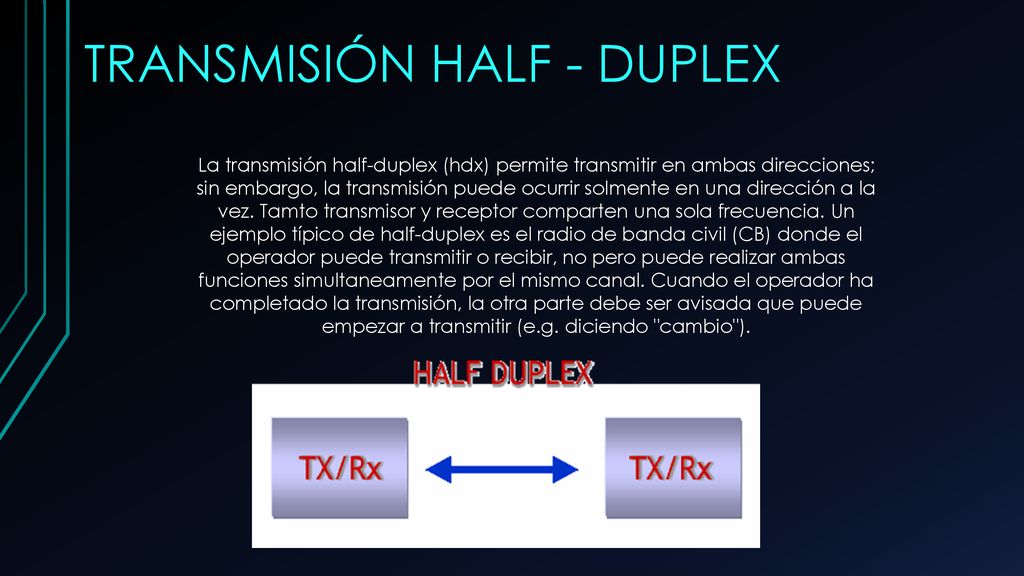

17 TRANSMISIÓN HALF - DUPLEX
La transmisión half-duplex (hdx) permite transmitir en ambas direcciones; sin embargo, la transmisión puede ocurrir solmente en una dirección a la vez. Tamto transmisor y receptor comparten una sola frecuencia. Un ejemplo típico de half-duplex es el radio de banda civil (CB) donde el operador puede transmitir o recibir, no pero puede realizar ambas funciones simultaneamente por el mismo canal. Cuando el operador ha completado la transmisión, la otra parte debe ser avisada que puede empezar a transmitir (e.g. diciendo "cambio").

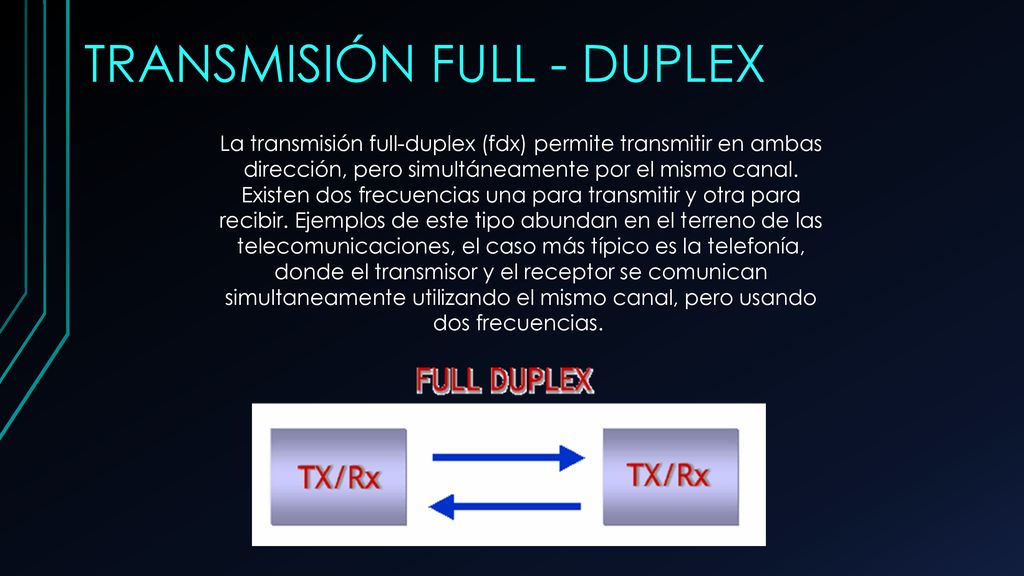

18 TRANSMISIÓN FULL - DUPLEX
La transmisión full-duplex (fdx) permite transmitir en ambas dirección, pero simultáneamente por el mismo canal. Existen dos frecuencias una para transmitir y otra para recibir. Ejemplos de este tipo abundan en el terreno de las telecomunicaciones, el caso más típico es la telefonía, donde el transmisor y el receptor se comunican simultaneamente utilizando el mismo canal, pero usando dos frecuencias.

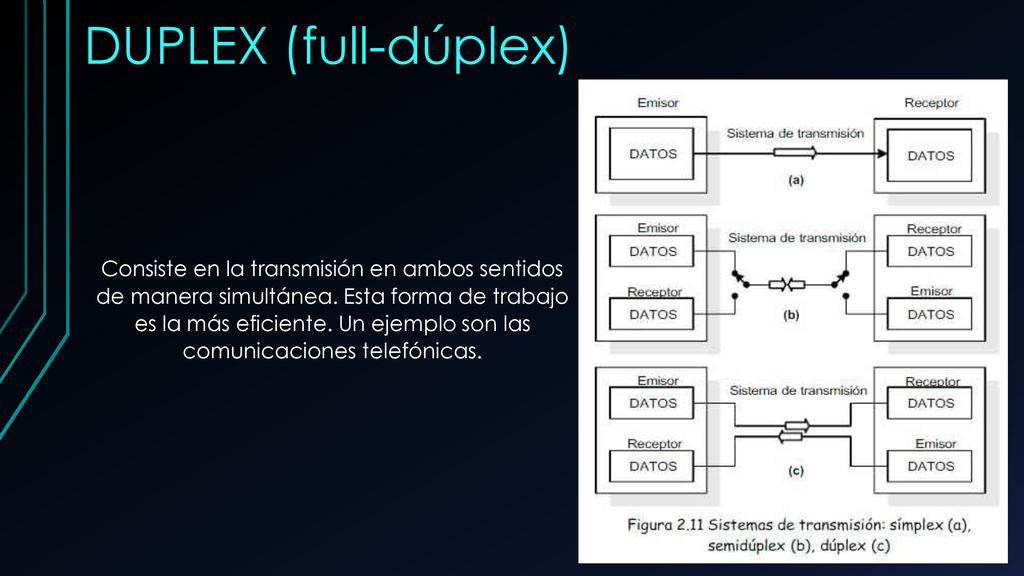

19 DUPLEX (full-dúplex) Consiste en la transmisión en ambos sentidos de manera simultánea. Esta forma de trabajo es la más eficiente. Un ejemplo son las comunicaciones telefónicas.

20 ACRÓNIMOS Protocolo de transferencia de archivos / ficheros.
Protocolo para la transferencia simple de correo electrónico Protocolo de transferencia de hipertexto Línea de abandono digital asimétrica Extensión multipropósitos de correos de internet Proveedores de servicio de internet Red telefónica pública conmutada
