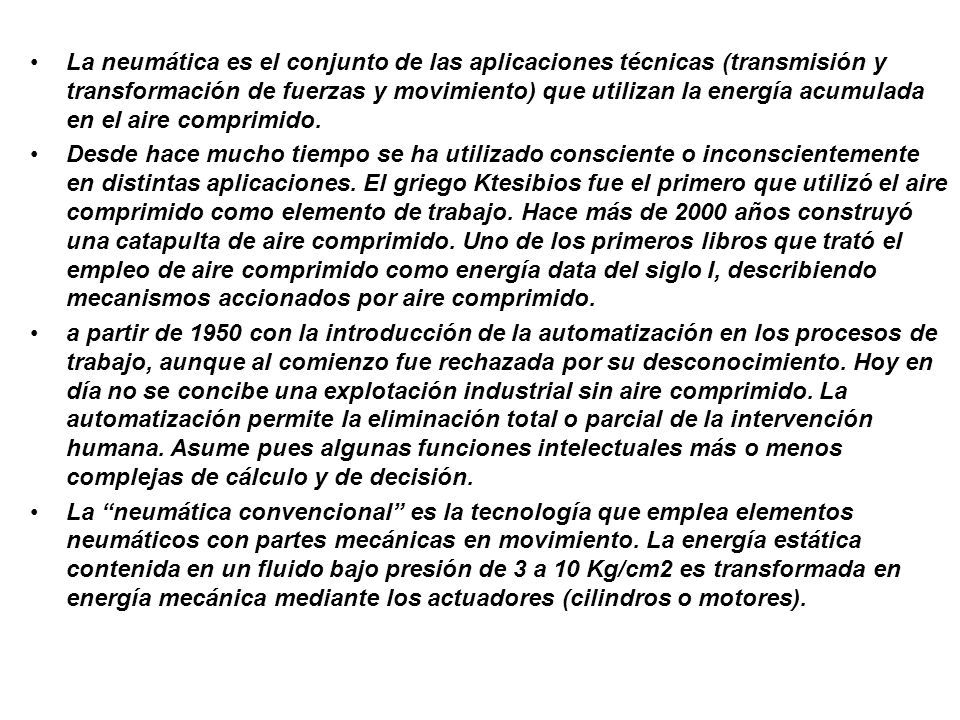

1 La neumática es el conjunto de las aplicaciones técnicas (transmisión y transformación de fuerzas y movimiento) que utilizan la energía acumulada en el aire comprimido. Desde hace mucho tiempo se ha utilizado consciente o inconscientemente en distintas aplicaciones. El griego Ktesibios fue el primero que utilizó el aire comprimido como elemento de trabajo. Hace más de 2000 años construyó una catapulta de aire comprimido. Uno de los primeros libros que trató el empleo de aire comprimido como energía data del siglo I, describiendo mecanismos accionados por aire comprimido. a partir de 1950 con la introducción de la automatización en los procesos de trabajo, aunque al comienzo fue rechazada por su desconocimiento. Hoy en día no se concibe una explotación industrial sin aire comprimido. La automatización permite la eliminación total o parcial de la intervención humana. Asume pues algunas funciones intelectuales más o menos complejas de cálculo y de decisión. La “neumática convencional” es la tecnología que emplea elementos neumáticos con partes mecánicas en movimiento. La energía estática contenida en un fluido bajo presión de 3 a 10 Kg/cm2 es transformada en energía mecánica mediante los actuadores (cilindros o motores).

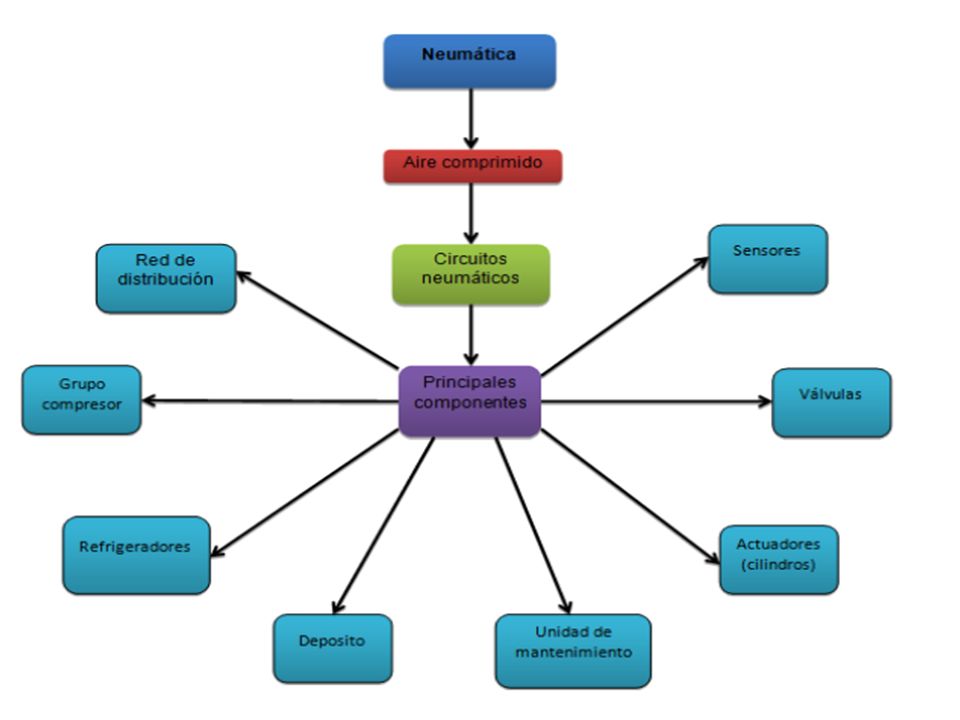

2

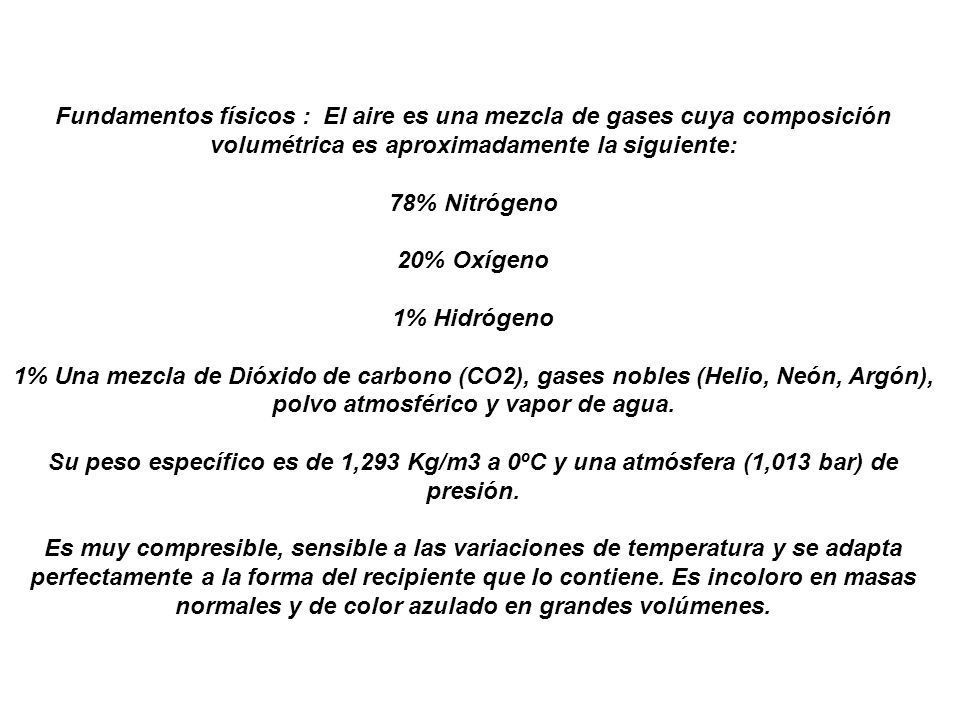

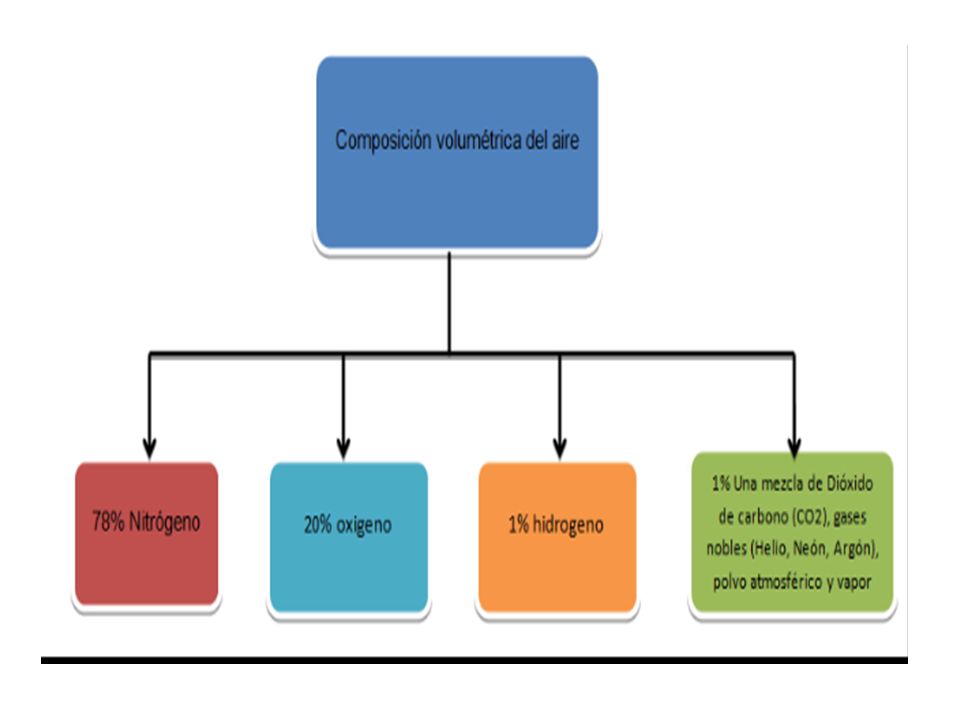

3 Fundamentos físicos : El aire es una mezcla de gases cuya composición volumétrica es aproximadamente la siguiente: 78% Nitrógeno 20% Oxígeno 1% Hidrógeno 1% Una mezcla de Dióxido de carbono (CO2), gases nobles (Helio, Neón, Argón), polvo atmosférico y vapor de agua. Su peso específico es de 1,293 Kg/m3 a 0ºC y una atmósfera (1,013 bar) de presión. Es muy compresible, sensible a las variaciones de temperatura y se adapta perfectamente a la forma del recipiente que lo contiene. Es incoloro en masas normales y de color azulado en grandes volúmenes.

4

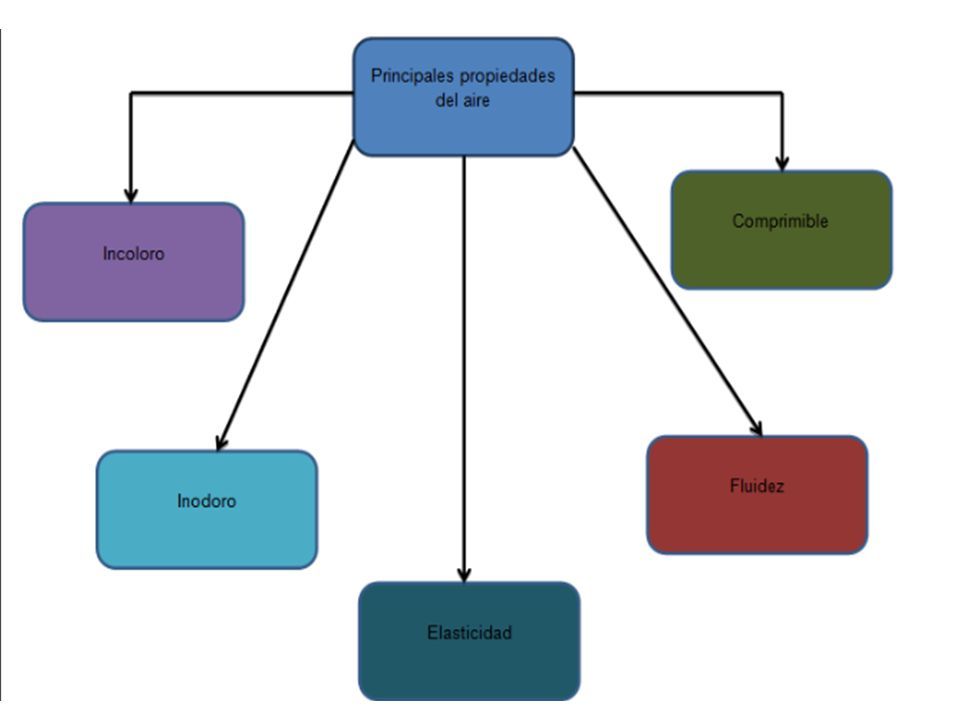

5 Propiedades : Elasticidad.- La presión ejercida en un gas se transmite con igual intensidad en todas las direcciones ocupando el volumen que lo engloba. Compresibilidad.- Un gas se puede comprimir en un recipiente cerrado aumentando la presión. Incoloro.- Sin color. Fluidez.- No ofrecen ningún tipo de resistencia al desplazamiento Generación del aire comprimido sin limitaciones ya que la materia prima es sin costo. Fácil distribución, no precisa recuperación. Fácil de acumular en tanques o depósitos. Puede ser utilizado en ambientes explosivos o inflamables. No interfiere con el medio ambiente.

6

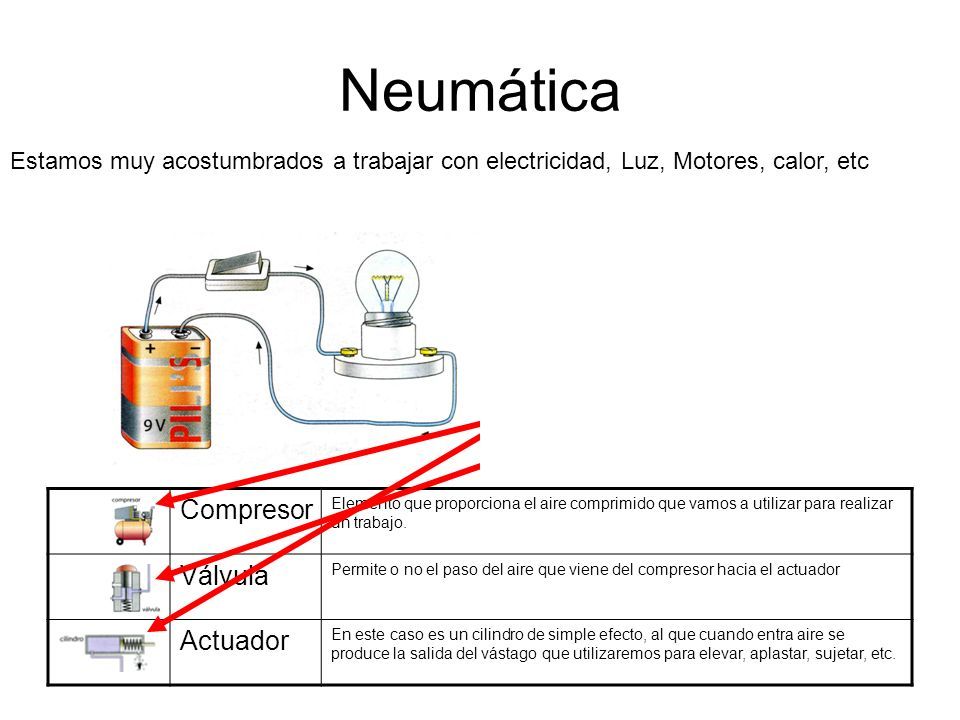

7 Neumática Estamos muy acostumbrados a trabajar con electricidad, Luz, Motores, calor, etc Compresor Elemento que proporciona el aire comprimido que vamos a utilizar para realizar un trabajo. Válvula Permite o no el paso del aire que viene del compresor hacia el actuador Actuador En este caso es un cilindro de simple efecto, al que cuando entra aire se produce la salida del vástago que utilizaremos para elevar, aplastar, sujetar, etc.

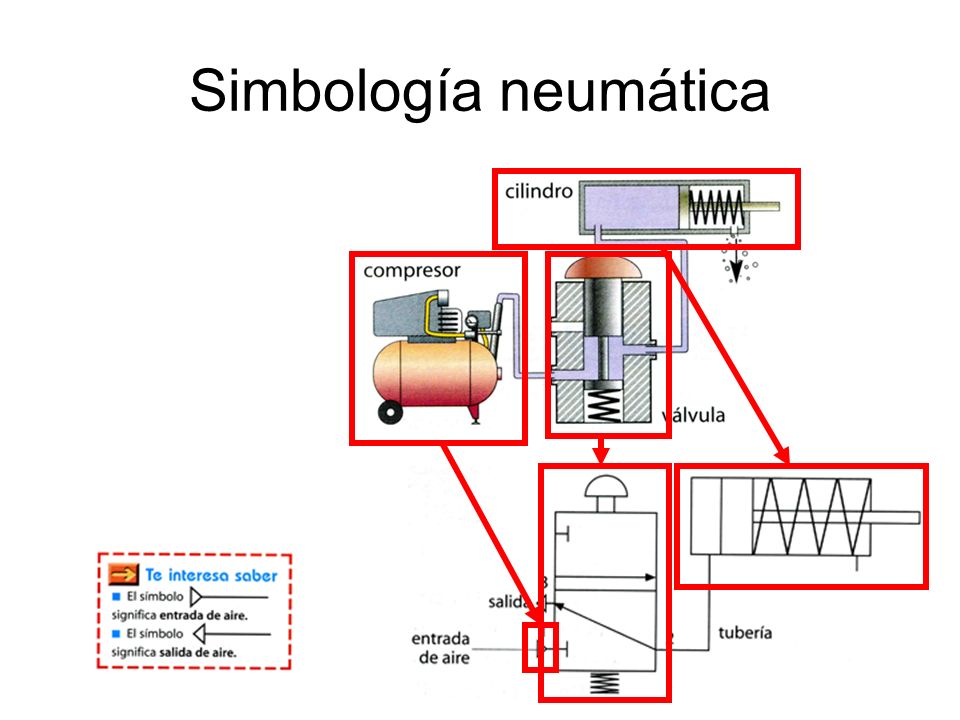

8 Simbología neumática

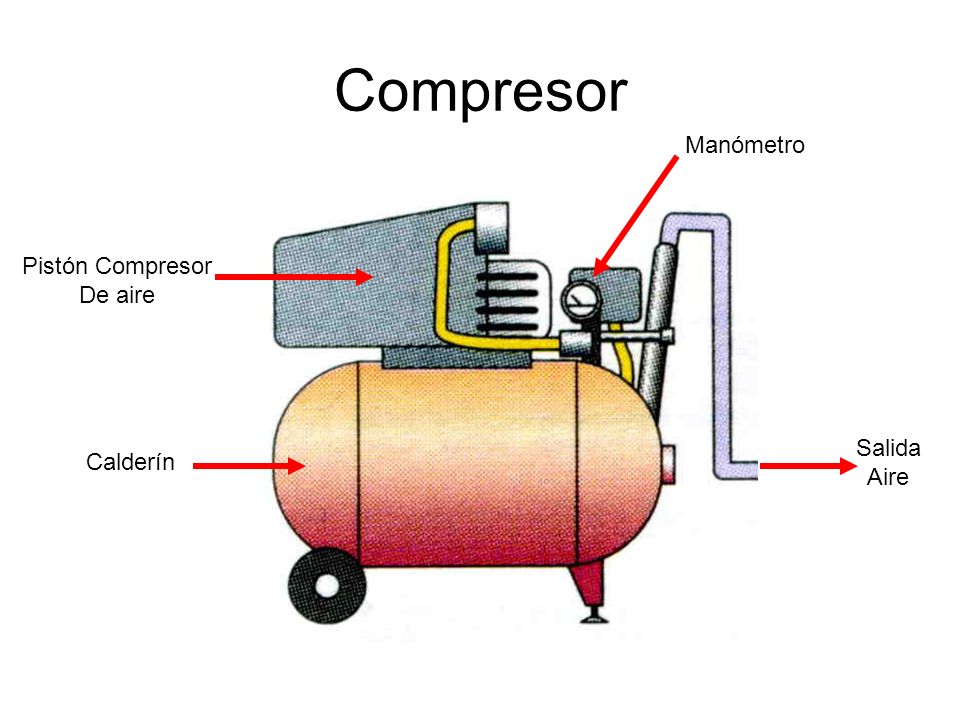

9 Compresor Pistón Compresor De aire Calderín Manómetro Salida Aire

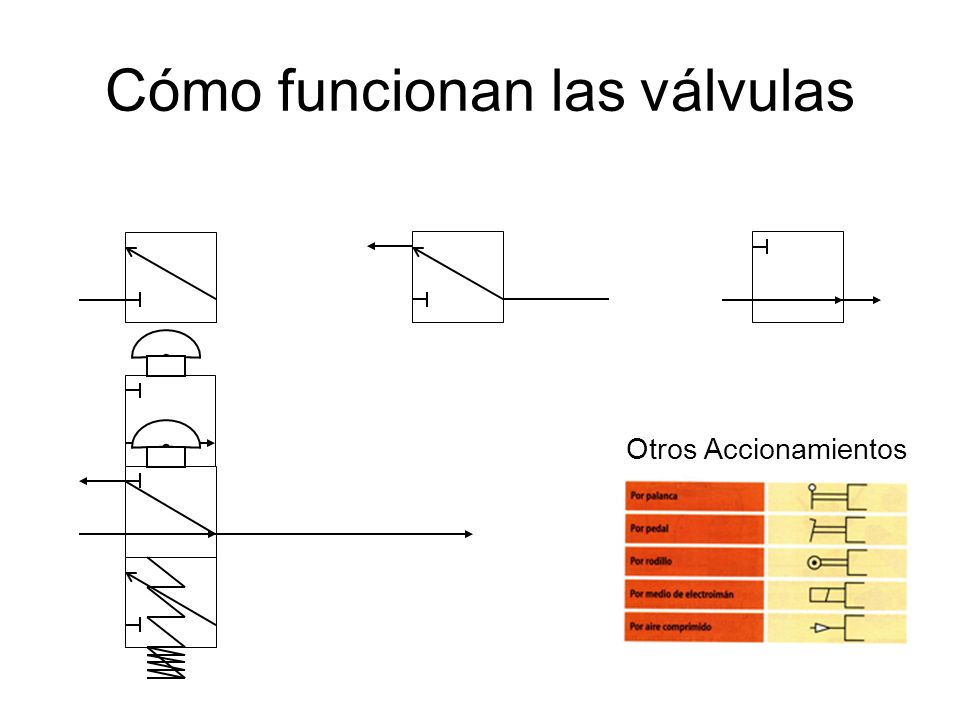

10 Cómo funcionan las válvulas Otros Accionamientos

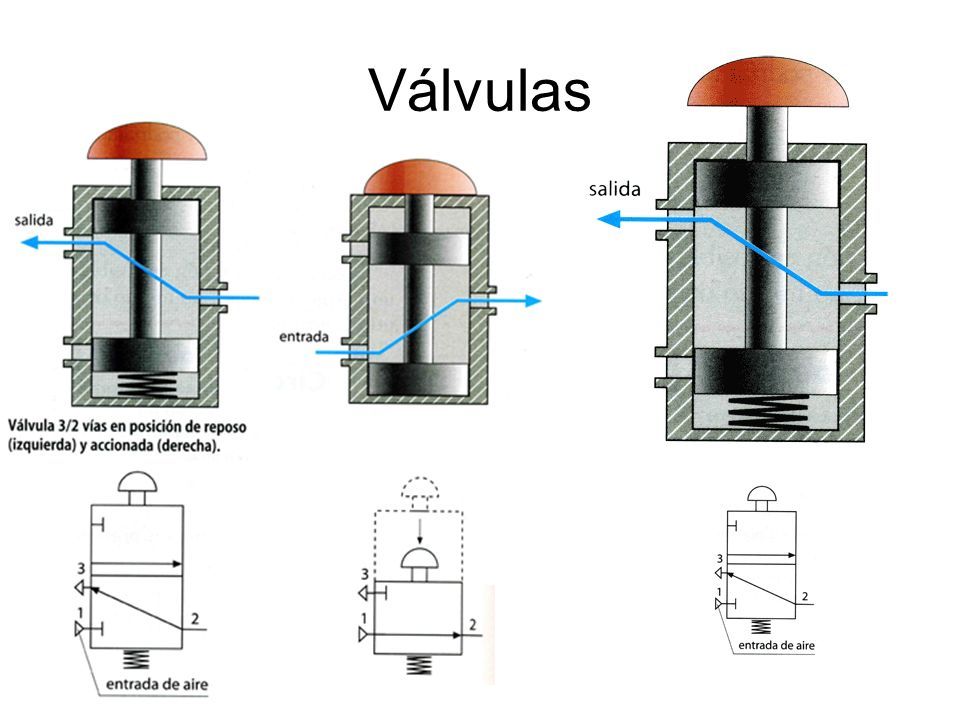

11 Válvulas

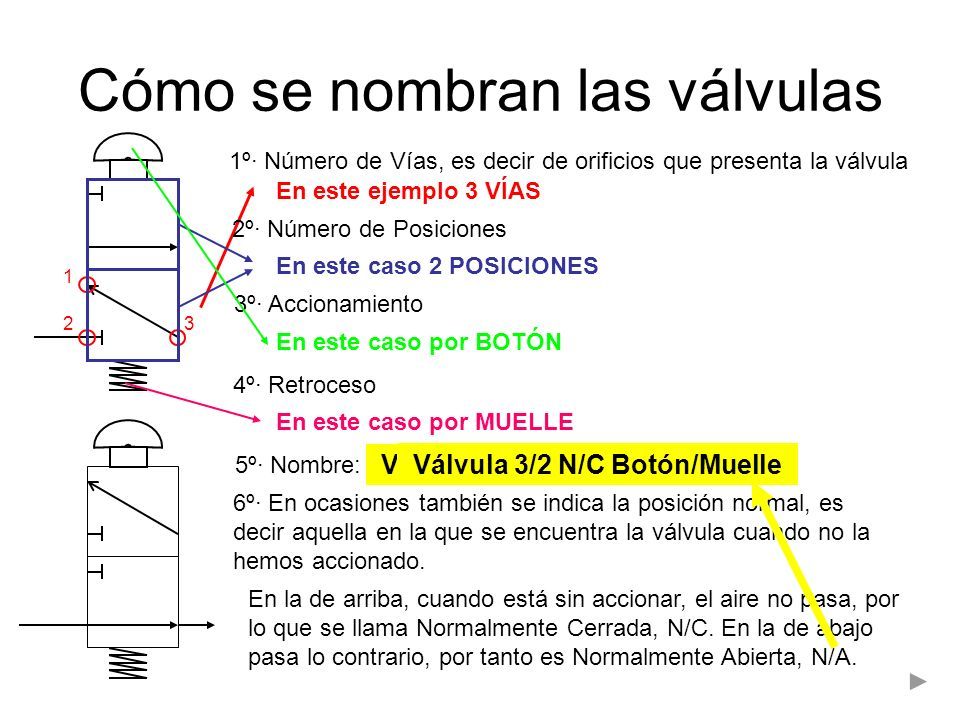

12 Cómo se nombran las válvulas 1º· Número de Vías, es decir de orificios que presenta la válvula 1 32 En este ejemplo 3 VÍAS 2º· Número de Posiciones En este caso 2 POSICIONES 3º· Accionamiento En este caso por BOTÓN 4º· Retroceso En este caso por MUELLE 5º· Nombre: Válvula 3/2 Botón/Muelle 6º· En ocasiones también se indica la posición normal, es decir aquella en la que se encuentra la válvula cuando no la hemos accionado. En la de arriba, cuando está sin accionar, el aire no pasa, por lo que se llama Normalmente Cerrada, N/C. En la de abajo pasa lo contrario, por tanto es Normalmente Abierta, N/A. Válvula 3/2 N/C Botón/Muelle

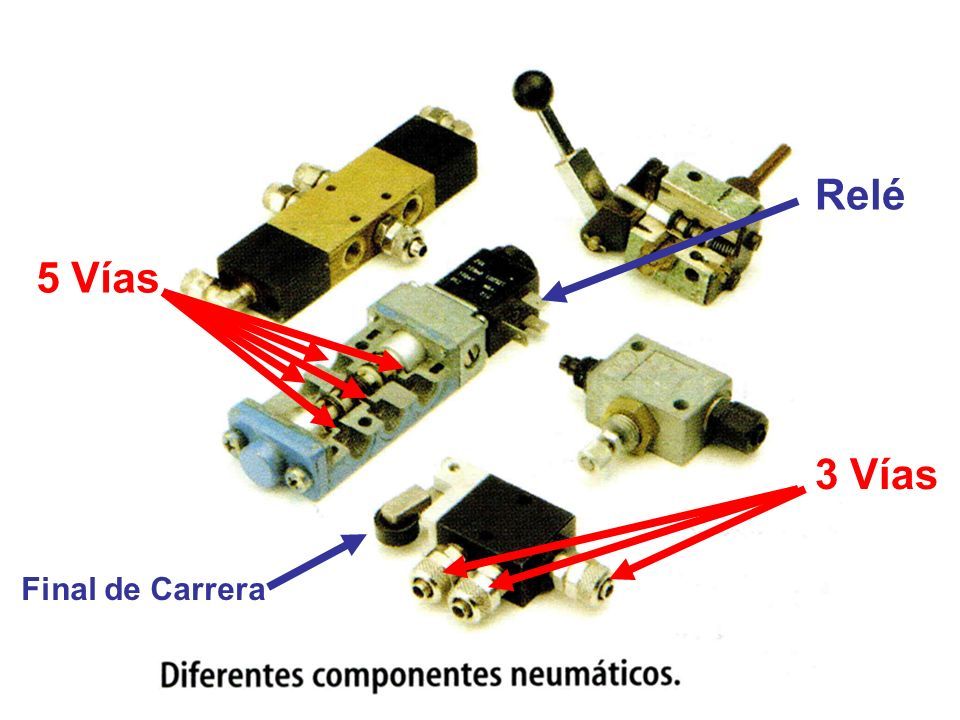

13 Final de Carrera 3 Vías 5 Vías Relé

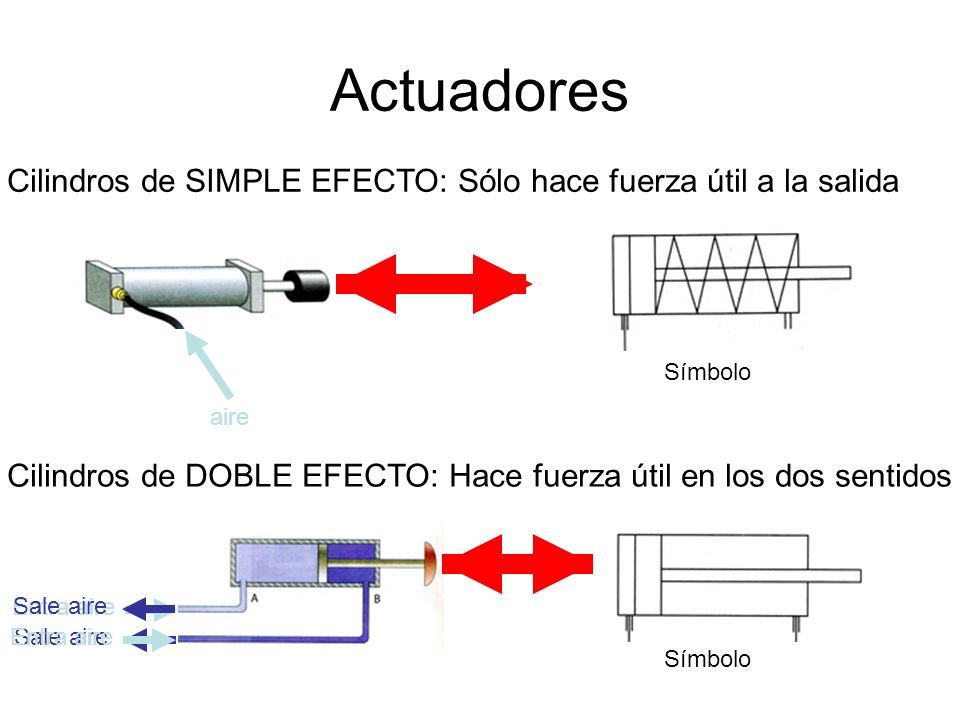

14 Actuadores aire Cilindros de SIMPLE EFECTO: Sólo hace fuerza útil a la salida Cilindros de DOBLE EFECTO: Hace fuerza útil en los dos sentidos Entra aire Sale aire Símbolo Entra aire Sale aire

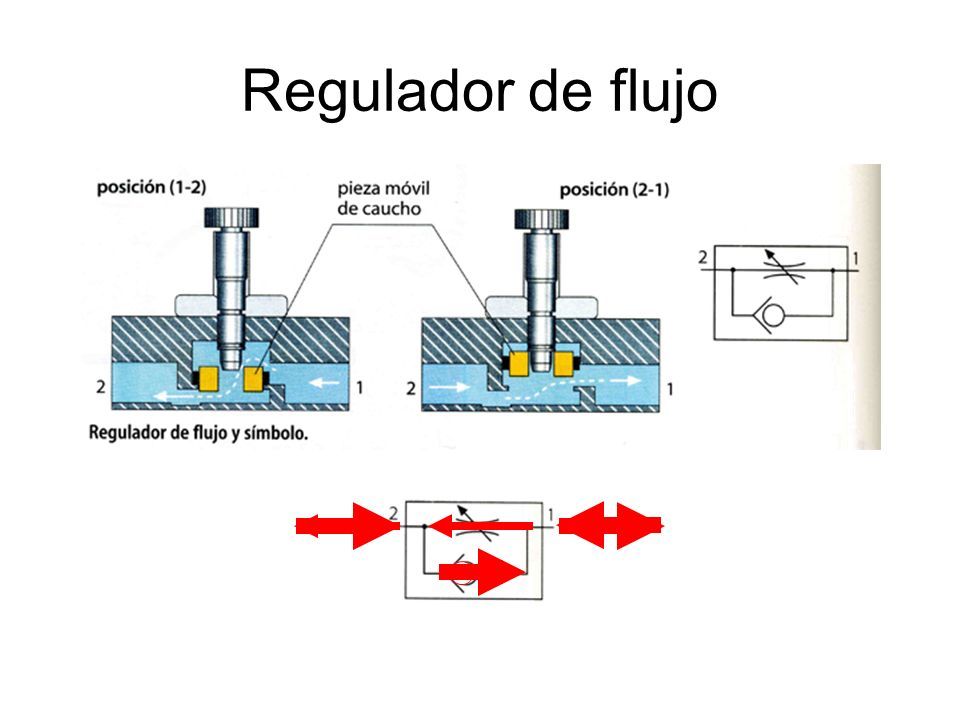

15 Regulador de flujo

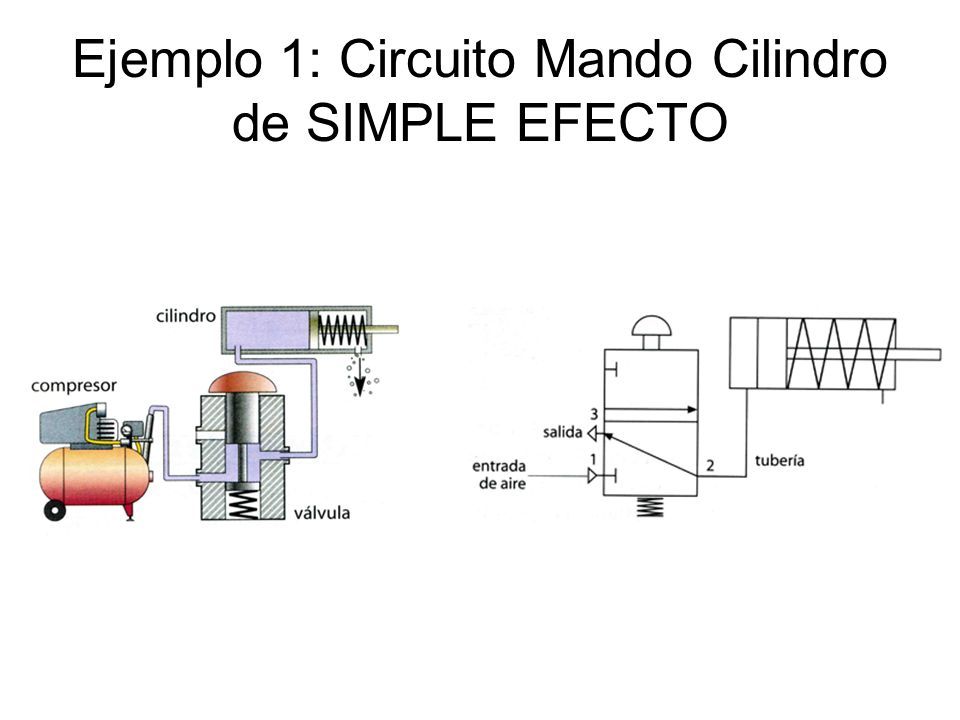

16 Ejemplo 1: Circuito Mando Cilindro de SIMPLE EFECTO

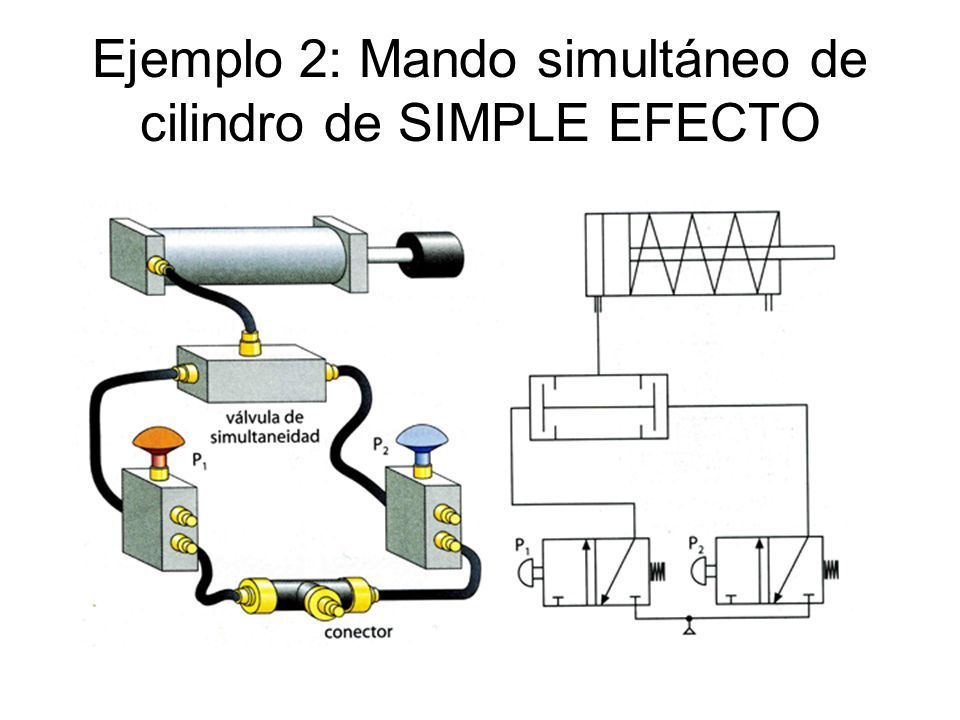

17 Ejemplo 2: Mando simultáneo de cilindro de SIMPLE EFECTO

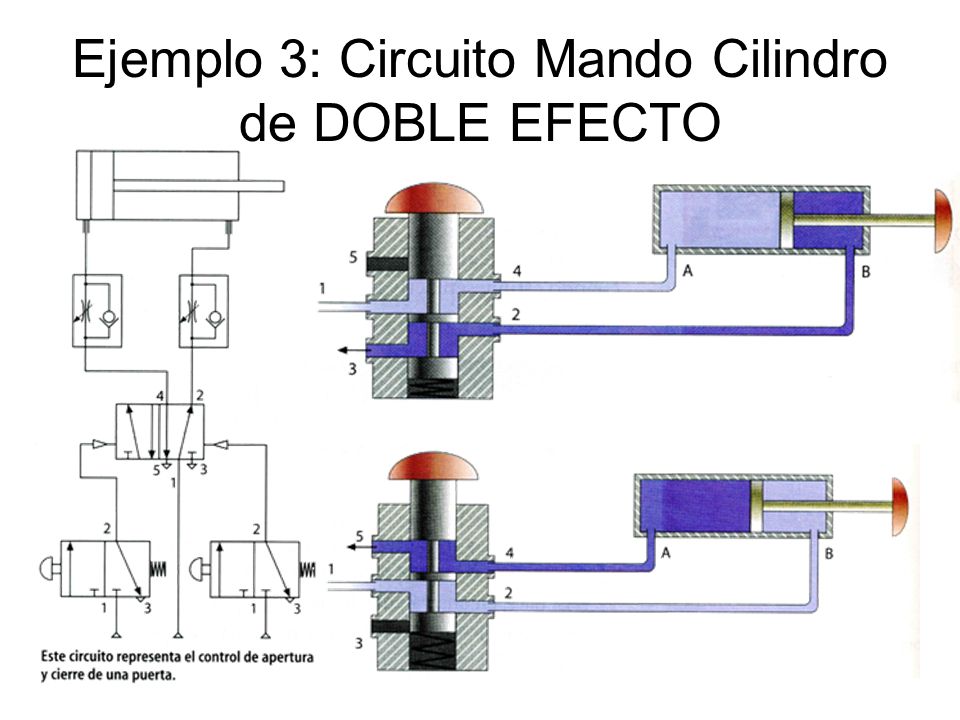

18 Ejemplo 3: Circuito Mando Cilindro de DOBLE EFECTO

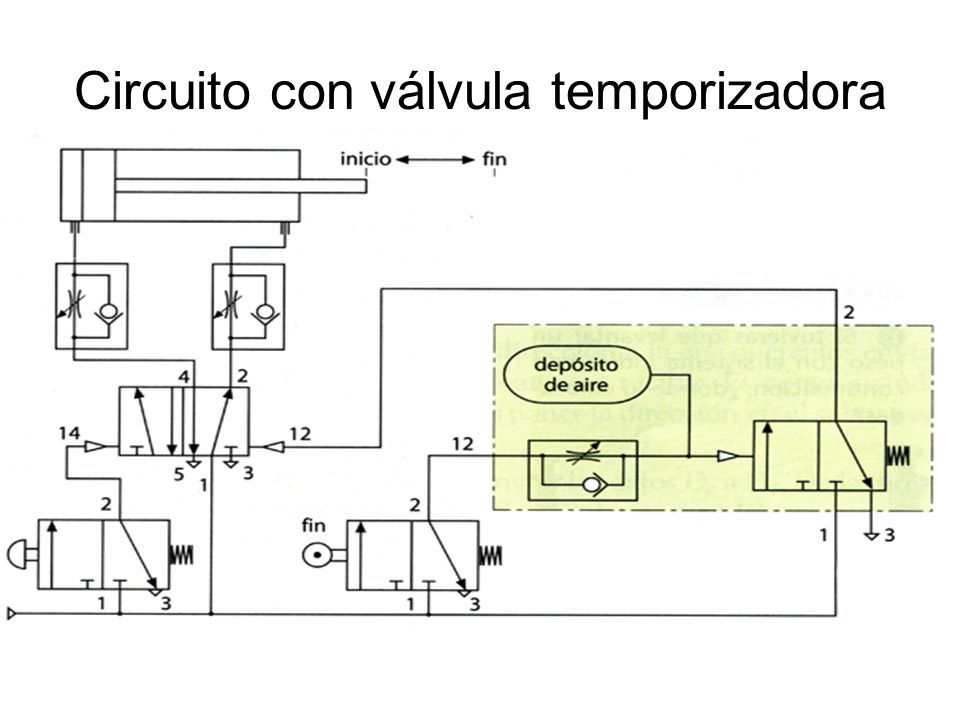

19 Circuito con válvula temporizadora
