Thermatek™ Integrated Products and Services

Presentación del tema: "Thermatek™ Integrated Products and Services"— Transcripción de la presentación:

1 Thermatek™ Integrated Products and Services
Veracruz, Ver

2 Principales Aplicaciones en Perforación
Thermatek™ LC (Como agente de control para perdida de Circulación. Thermatek™ CF. Thermatek™ ZI.( para aislamiento de temporal o definitivo)

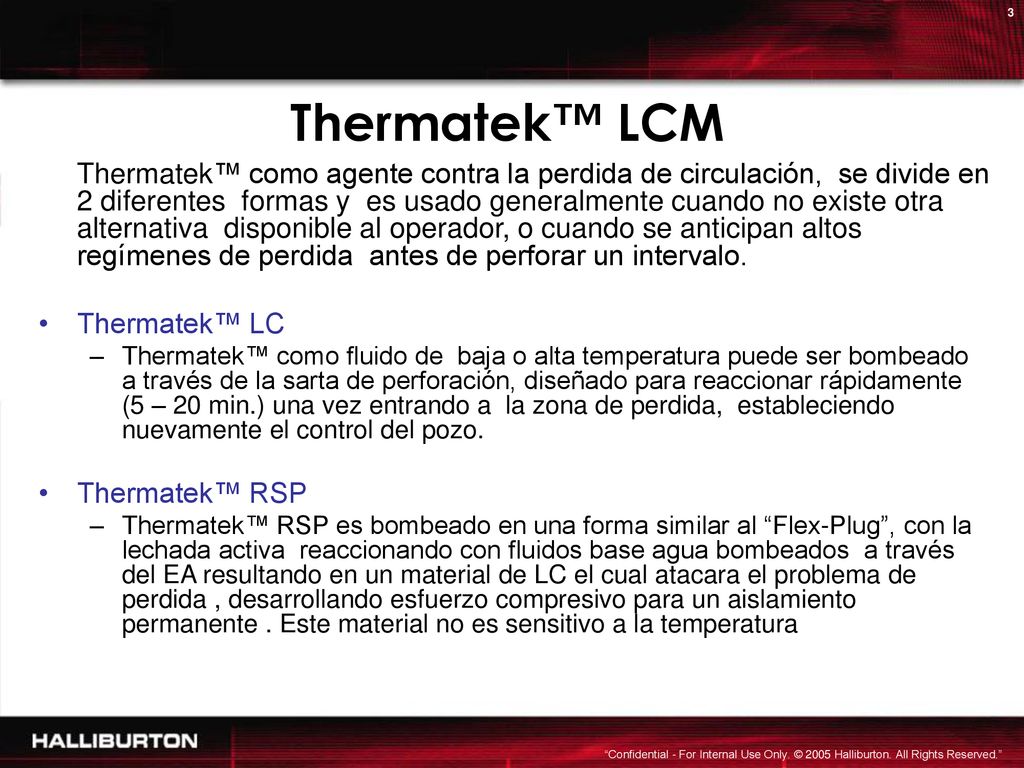

3 Thermatek™ LCM Thermatek™ como agente contra la perdida de circulación, se divide en 2 diferentes formas y es usado generalmente cuando no existe otra alternativa disponible al operador, o cuando se anticipan altos regímenes de perdida antes de perforar un intervalo. Thermatek™ LC Thermatek™ como fluido de baja o alta temperatura puede ser bombeado a través de la sarta de perforación, diseñado para reaccionar rápidamente (5 – 20 min.) una vez entrando a la zona de perdida, estableciendo nuevamente el control del pozo. Thermatek™ RSP Thermatek™ RSP es bombeado en una forma similar al “Flex-Plug”, con la lechada activa reaccionando con fluidos base agua bombeados a través del EA resultando en un material de LC el cual atacara el problema de perdida , desarrollando esfuerzo compresivo para un aislamiento permanente . Este material no es sensitivo a la temperatura

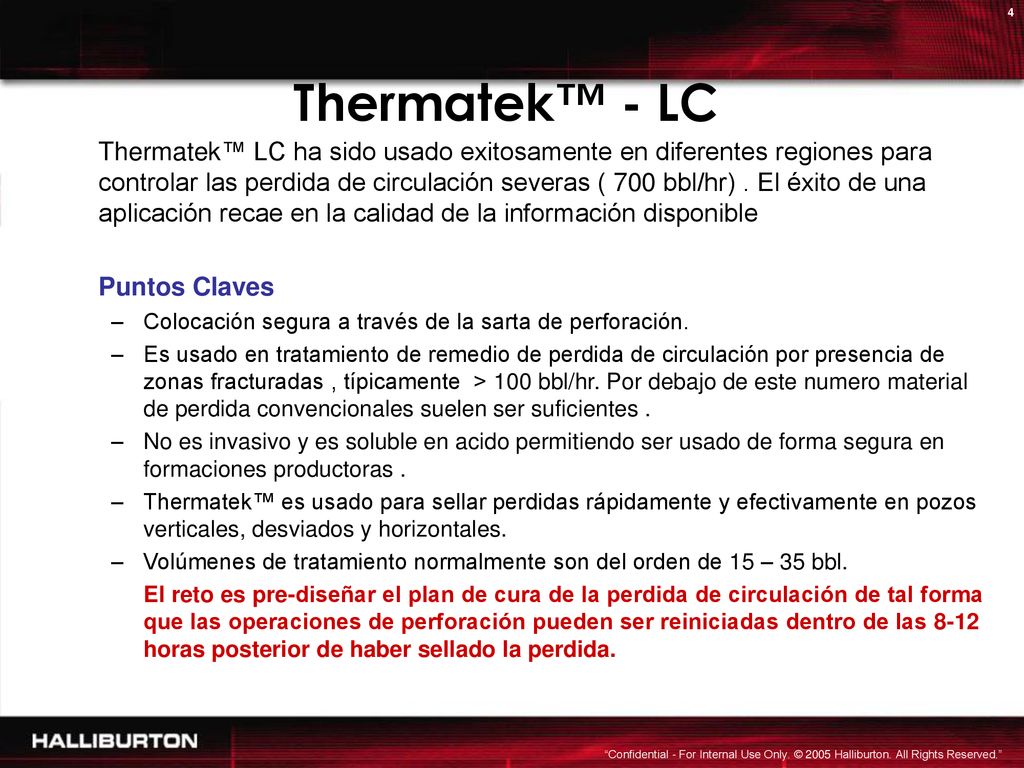

4 Thermatek™ - LC Thermatek™ LC ha sido usado exitosamente en diferentes regiones para controlar las perdida de circulación severas ( 700 bbl/hr) . El éxito de una aplicación recae en la calidad de la información disponible Puntos Claves Colocación segura a través de la sarta de perforación. Es usado en tratamiento de remedio de perdida de circulación por presencia de zonas fracturadas , típicamente > 100 bbl/hr. Por debajo de este numero material de perdida convencionales suelen ser suficientes . No es invasivo y es soluble en acido permitiendo ser usado de forma segura en formaciones productoras . Thermatek™ es usado para sellar perdidas rápidamente y efectivamente en pozos verticales, desviados y horizontales. Volúmenes de tratamiento normalmente son del orden de 15 – 35 bbl. El reto es pre-diseñar el plan de cura de la perdida de circulación de tal forma que las operaciones de perforación pueden ser reiniciadas dentro de las 8-12 horas posterior de haber sellado la perdida.

5 Puntos Importantes para un control exitoso

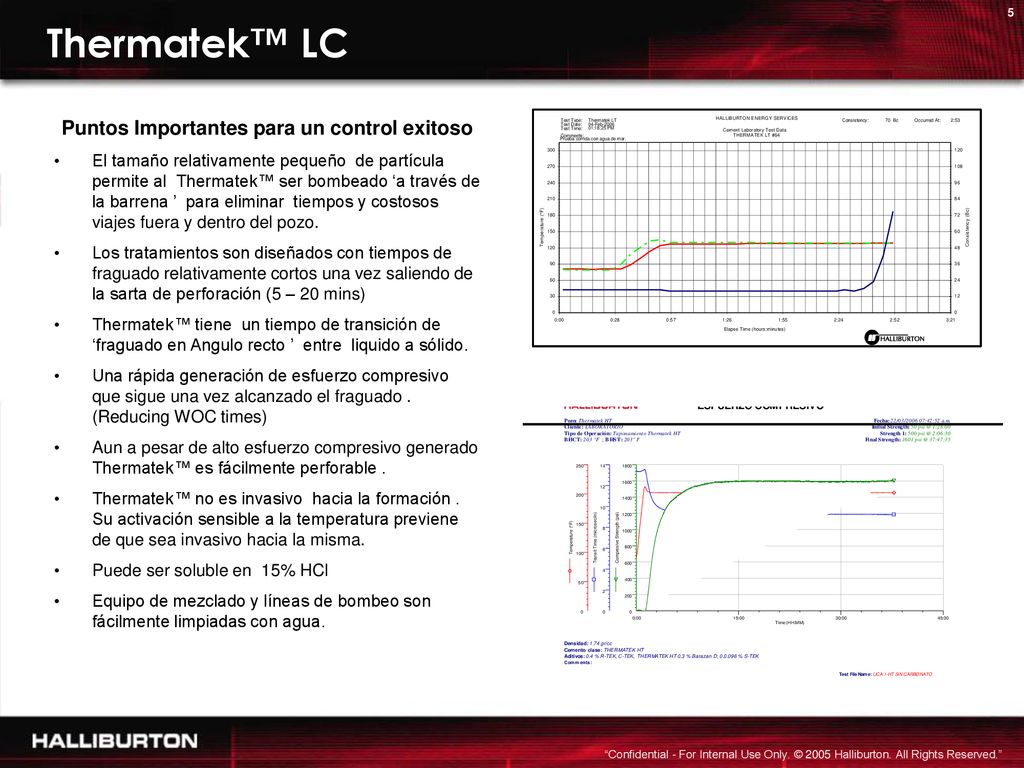

Thermatek™ LC Puntos Importantes para un control exitoso El tamaño relativamente pequeño de partícula permite al Thermatek™ ser bombeado ‘a través de la barrena ’ para eliminar tiempos y costosos viajes fuera y dentro del pozo. Los tratamientos son diseñados con tiempos de fraguado relativamente cortos una vez saliendo de la sarta de perforación (5 – 20 mins) Thermatek™ tiene un tiempo de transición de ‘fraguado en Angulo recto ’ entre liquido a sólido. Una rápida generación de esfuerzo compresivo que sigue una vez alcanzado el fraguado . (Reducing WOC times) Aun a pesar de alto esfuerzo compresivo generado Thermatek™ es fácilmente perforable . Thermatek™ no es invasivo hacia la formación . Su activación sensible a la temperatura previene de que sea invasivo hacia la misma. Puede ser soluble en 15% HCl Equipo de mezclado y líneas de bombeo son fácilmente limpiadas con agua.

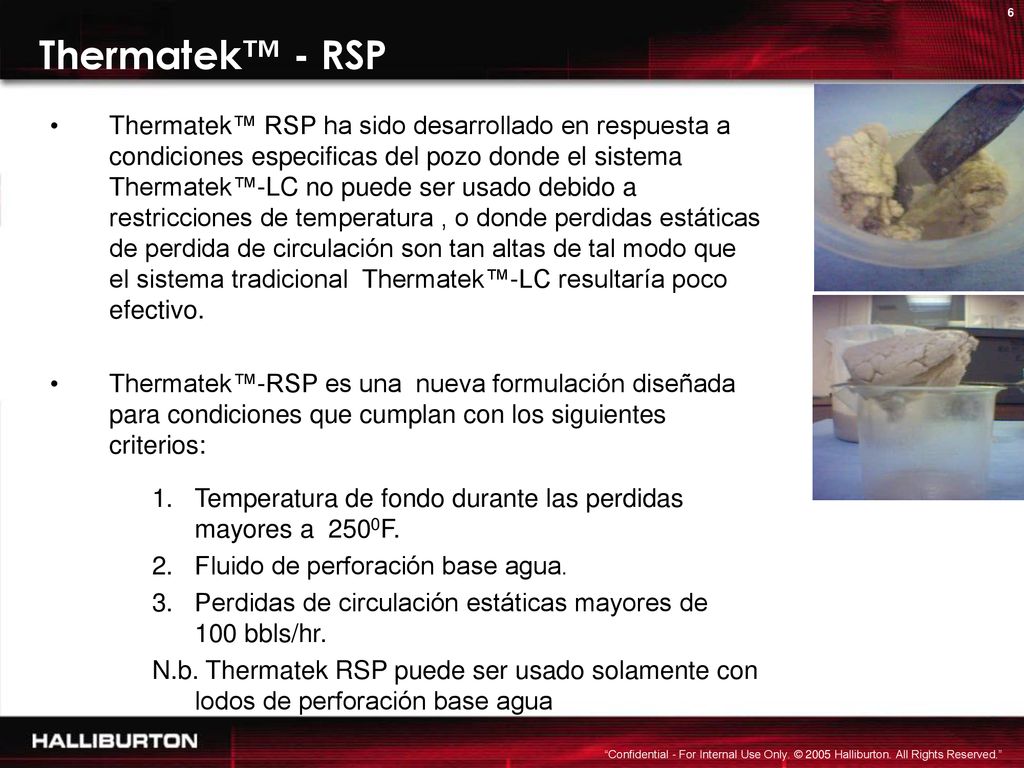

6 Thermatek™ - RSP Thermatek™ RSP ha sido desarrollado en respuesta a condiciones especificas del pozo donde el sistema Thermatek™-LC no puede ser usado debido a restricciones de temperatura , o donde perdidas estáticas de perdida de circulación son tan altas de tal modo que el sistema tradicional Thermatek™-LC resultaría poco efectivo. Thermatek™-RSP es una nueva formulación diseñada para condiciones que cumplan con los siguientes criterios: Temperatura de fondo durante las perdidas mayores a 2500F. Fluido de perforación base agua. Perdidas de circulación estáticas mayores de 100 bbls/hr. N.b. Thermatek RSP puede ser usado solamente con lodos de perforación base agua

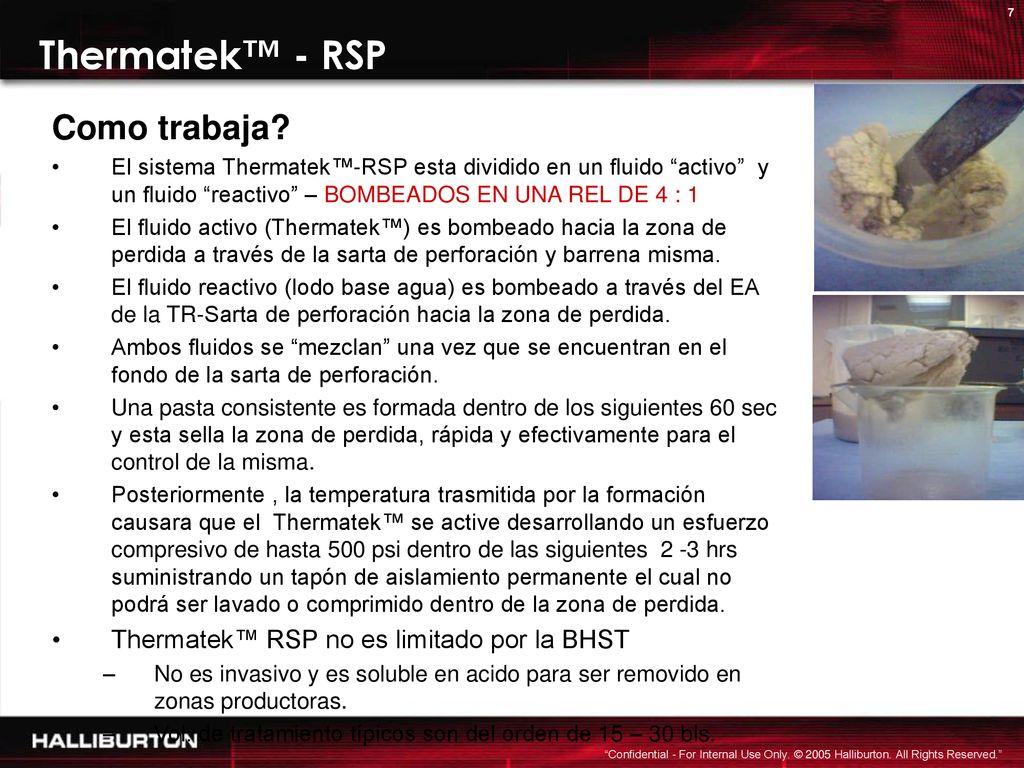

7 Thermatek™ - RSP Como trabaja?
El sistema Thermatek™-RSP esta dividido en un fluido “activo” y un fluido “reactivo” – BOMBEADOS EN UNA REL DE 4 : 1 El fluido activo (Thermatek™) es bombeado hacia la zona de perdida a través de la sarta de perforación y barrena misma. El fluido reactivo (lodo base agua) es bombeado a través del EA de la TR-Sarta de perforación hacia la zona de perdida. Ambos fluidos se “mezclan” una vez que se encuentran en el fondo de la sarta de perforación. Una pasta consistente es formada dentro de los siguientes 60 sec y esta sella la zona de perdida, rápida y efectivamente para el control de la misma. Posteriormente , la temperatura trasmitida por la formación causara que el Thermatek™ se active desarrollando un esfuerzo compresivo de hasta 500 psi dentro de las siguientes hrs suministrando un tapón de aislamiento permanente el cual no podrá ser lavado o comprimido dentro de la zona de perdida. Thermatek™ RSP no es limitado por la BHST No es invasivo y es soluble en acido para ser removido en zonas productoras. Vol. de tratamiento típicos son del orden de 15 – 30 bls.

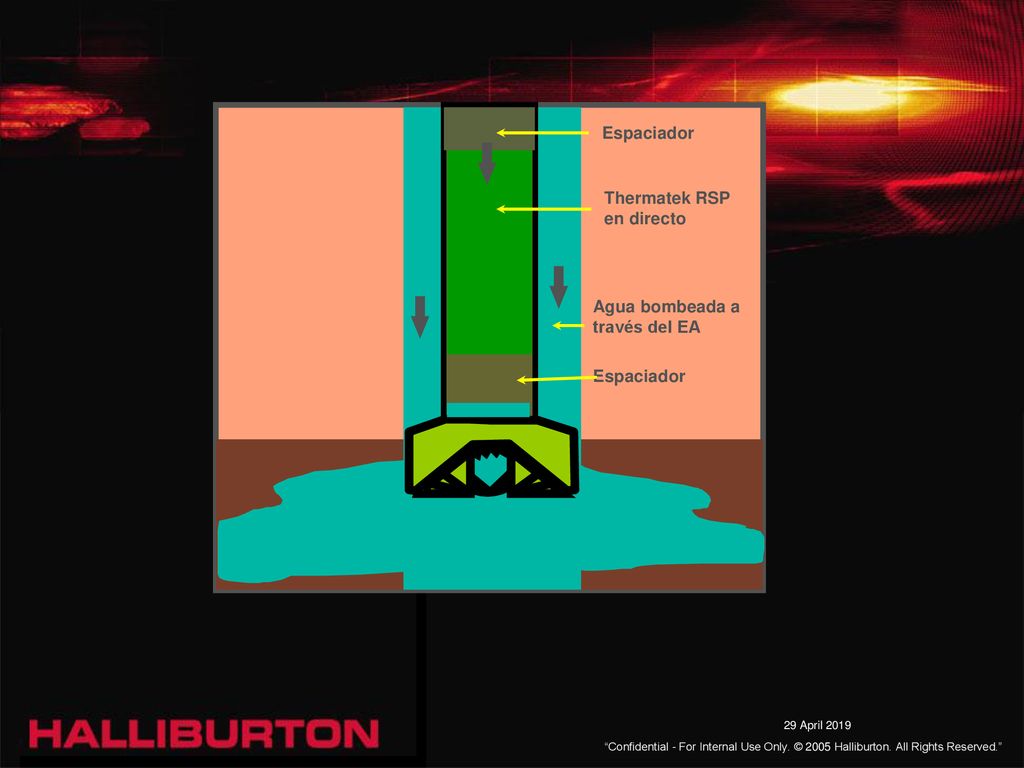

8 Espaciador Thermatek RSP en directo Agua bombeada a través del EA Espaciador

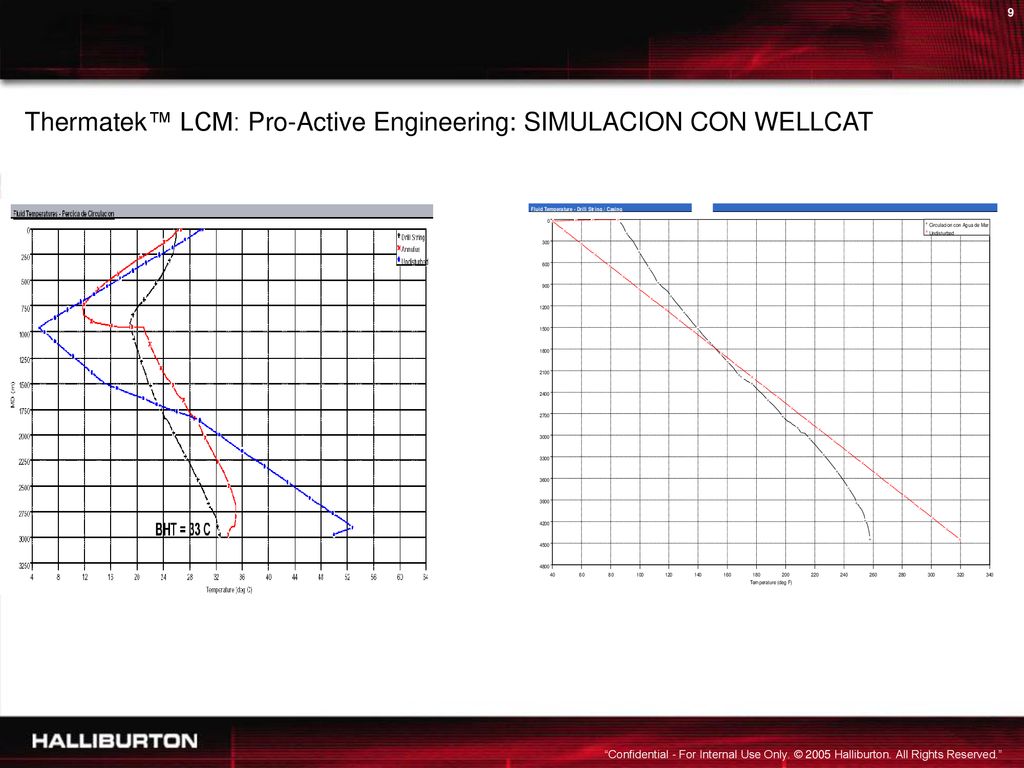

9 Thermatek™ LCM: Pro-Active Engineering: SIMULACION CON WELLCAT

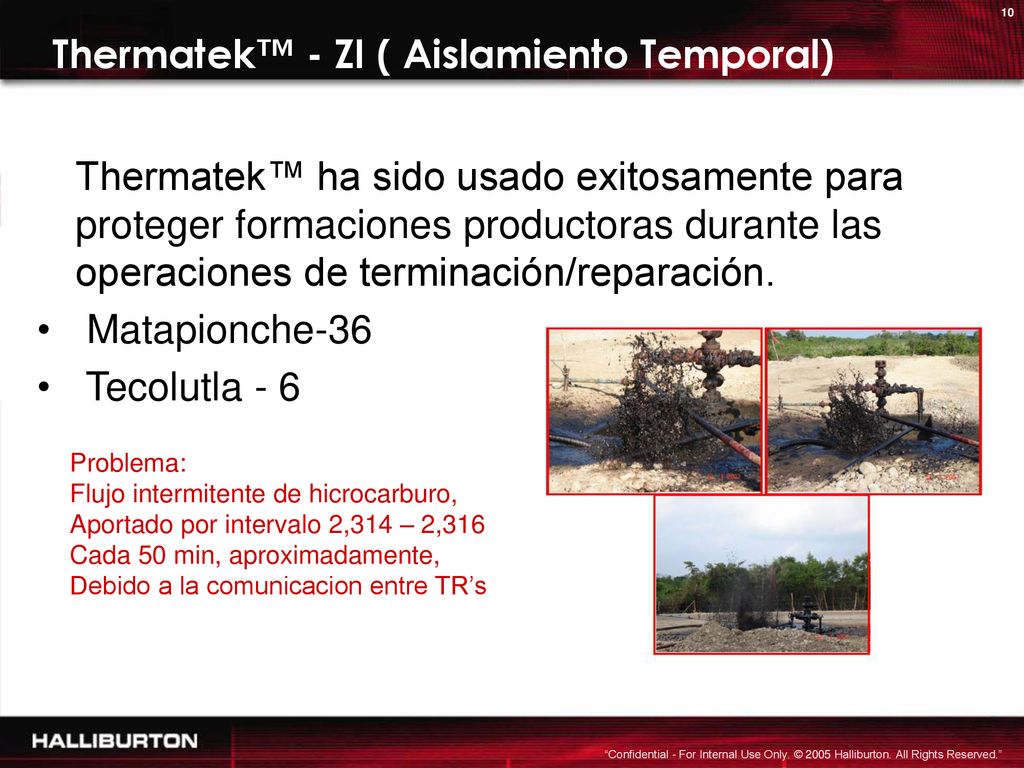

10 Thermatek™ - ZI ( Aislamiento Temporal)
Thermatek™ ha sido usado exitosamente para proteger formaciones productoras durante las operaciones de terminación/reparación. Matapionche-36 Tecolutla - 6 Problema: Flujo intermitente de hicrocarburo, Aportado por intervalo 2,314 – 2,316 Cada 50 min, aproximadamente, Debido a la comunicacion entre TR’s

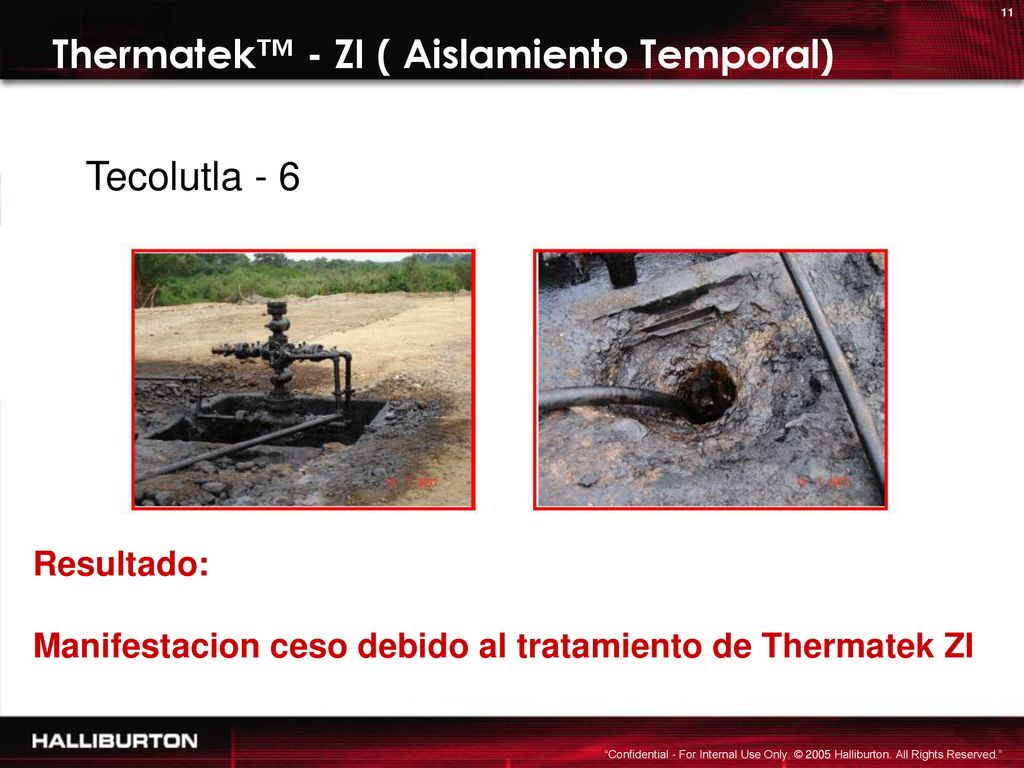

11 Thermatek™ - ZI ( Aislamiento Temporal)
Tecolutla - 6 Resultado: Manifestacion ceso debido al tratamiento de Thermatek ZI

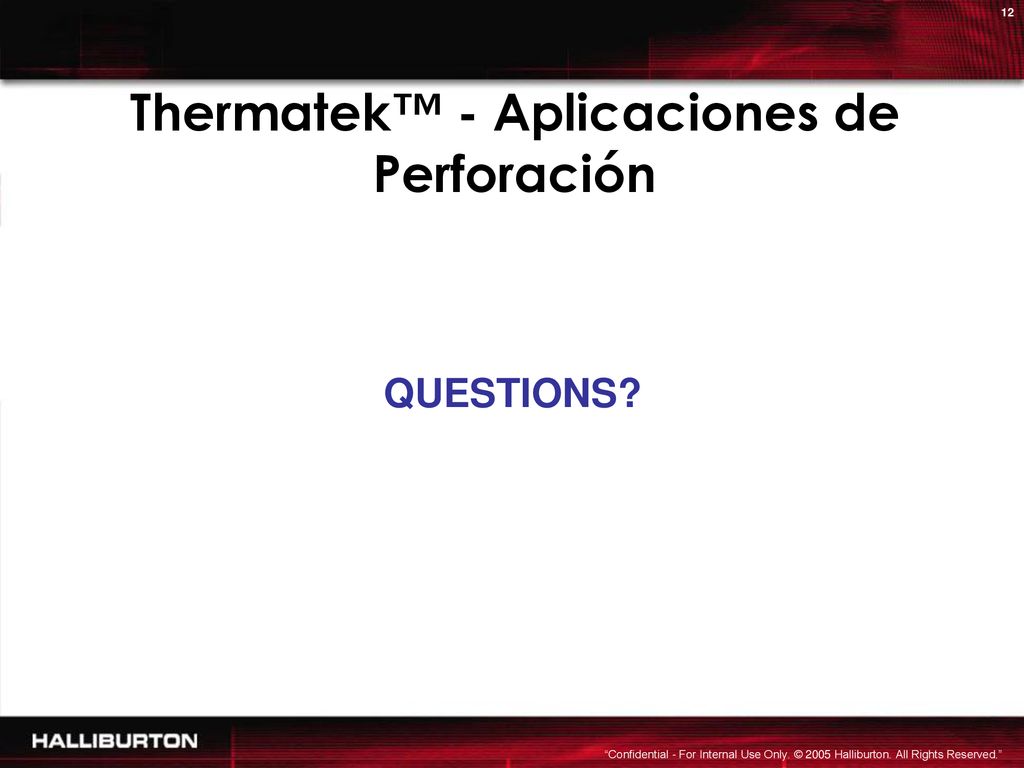

12 Thermatek™ - Aplicaciones de Perforación
QUESTIONS?
