¿Cómo es el proceso posterior al de diseñar nuestro objeto?

Presentación del tema: "¿Cómo es el proceso posterior al de diseñar nuestro objeto?"— Transcripción de la presentación:

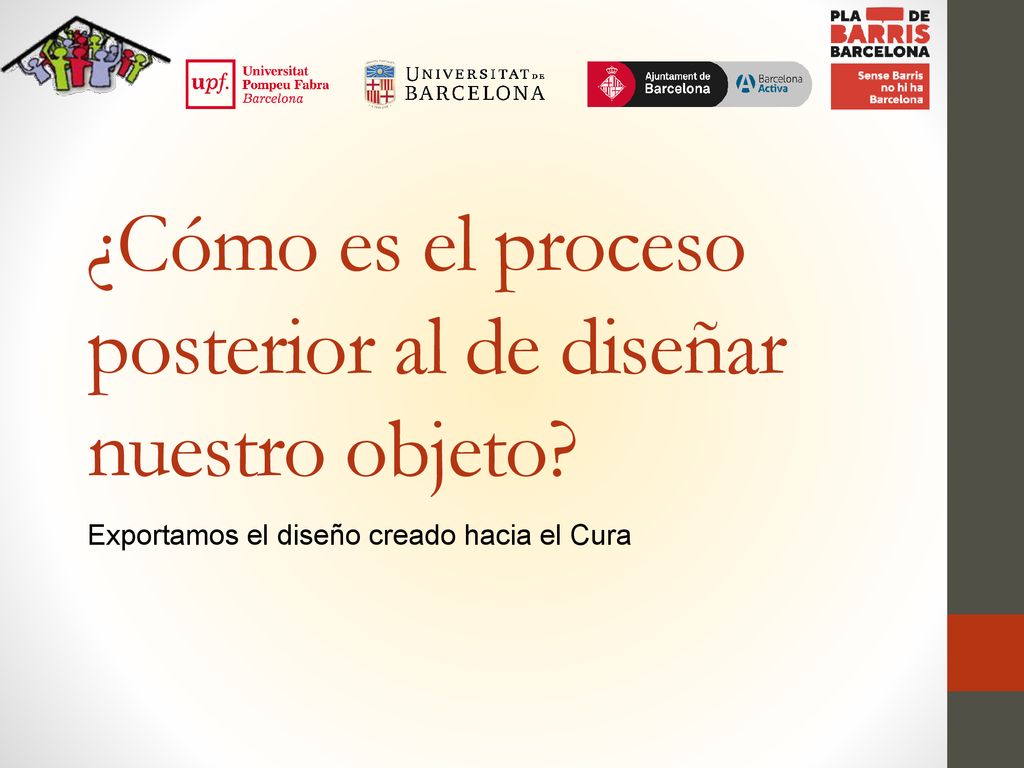

1 ¿Cómo es el proceso posterior al de diseñar nuestro objeto?
Exportamos el diseño creado hacia el Cura

2 Exportar Cuando exportamos (descargamos) nuestro objeto desde el software CAD donde lo hemos diseñado (con TinkerCAD, FreeCad, Blender…) se genera un archivo, que es una copia del diseño hecho, con una malla de triángulos en su superficie. Esta copia estará en formato .stl o .obj.

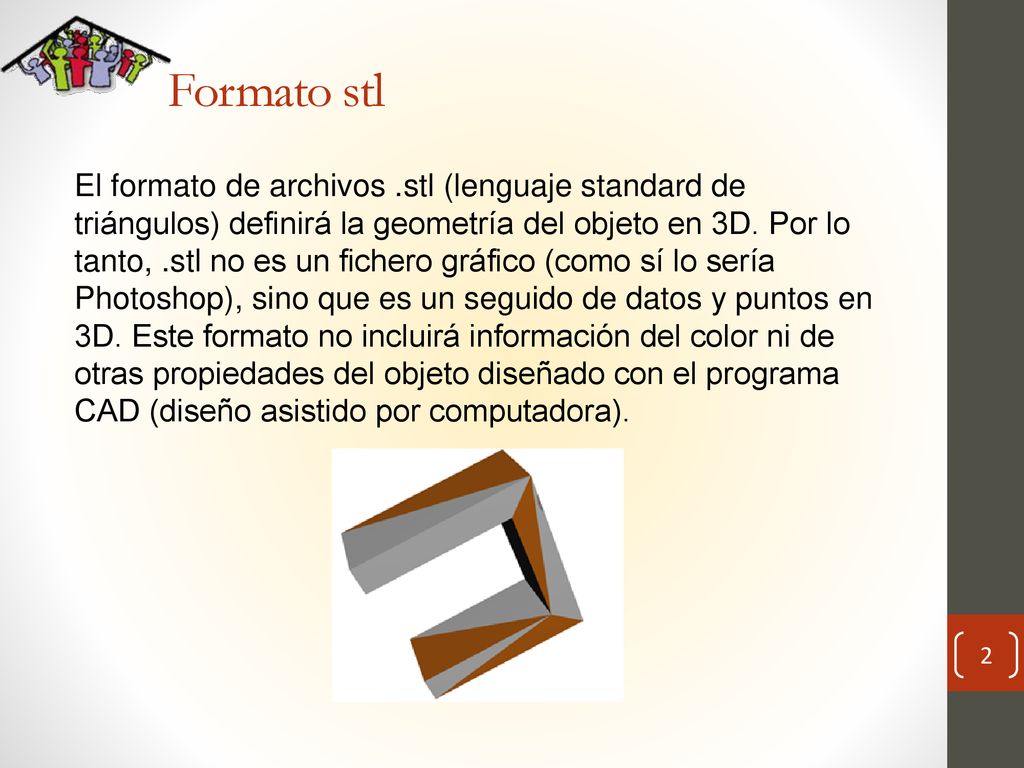

3 Formato stl El formato de archivos .stl (lenguaje standard de triángulos) definirá la geometría del objeto en 3D. Por lo tanto, .stl no es un fichero gráfico (como sí lo sería Photoshop), sino que es un seguido de datos y puntos en 3D. Este formato no incluirá información del color ni de otras propiedades del objeto diseñado con el programa CAD (diseño asistido por computadora).

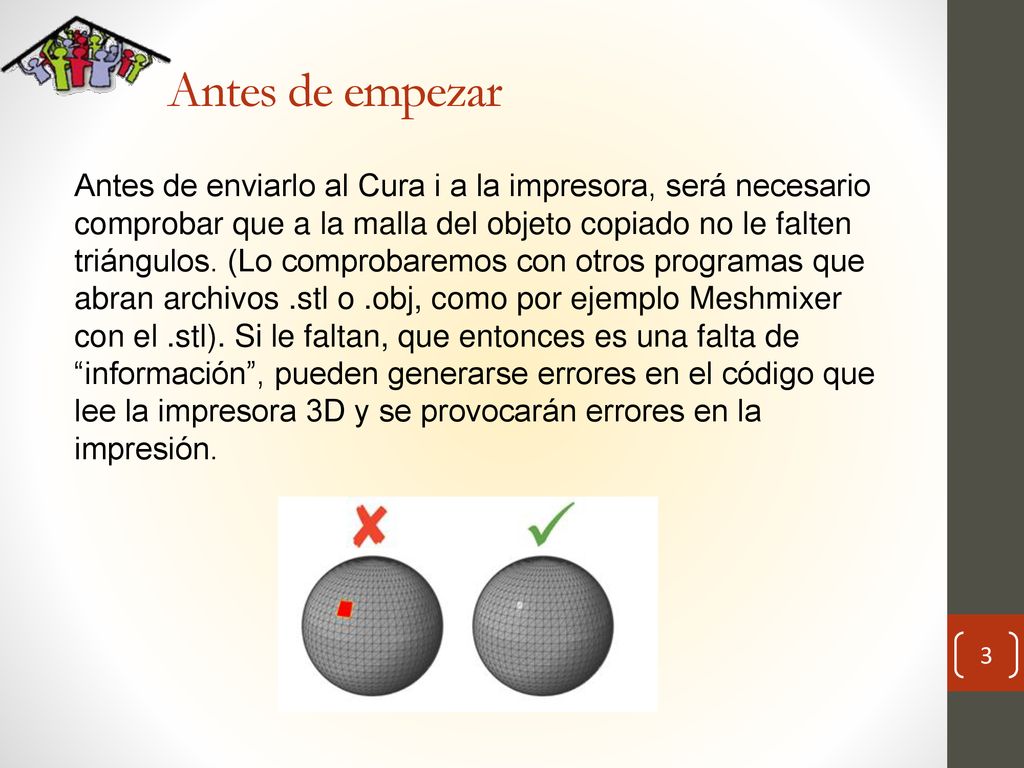

4 Antes de empezar Antes de enviarlo al Cura i a la impresora, será necesario comprobar que a la malla del objeto copiado no le falten triángulos. (Lo comprobaremos con otros programas que abran archivos .stl o .obj, como por ejemplo Meshmixer con el .stl). Si le faltan, que entonces es una falta de “información”, pueden generarse errores en el código que lee la impresora 3D y se provocarán errores en la impresión.

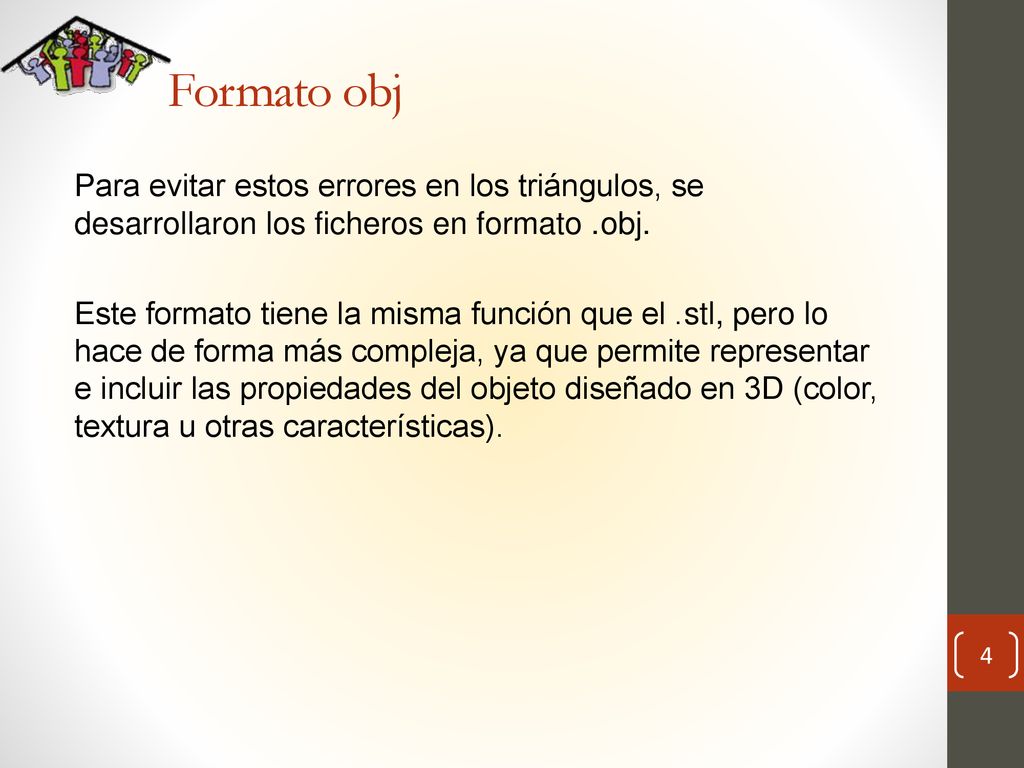

5 Formato obj Para evitar estos errores en los triángulos, se desarrollaron los ficheros en formato .obj. Este formato tiene la misma función que el .stl, pero lo hace de forma más compleja, ya que permite representar e incluir las propiedades del objeto diseñado en 3D (color, textura u otras características).

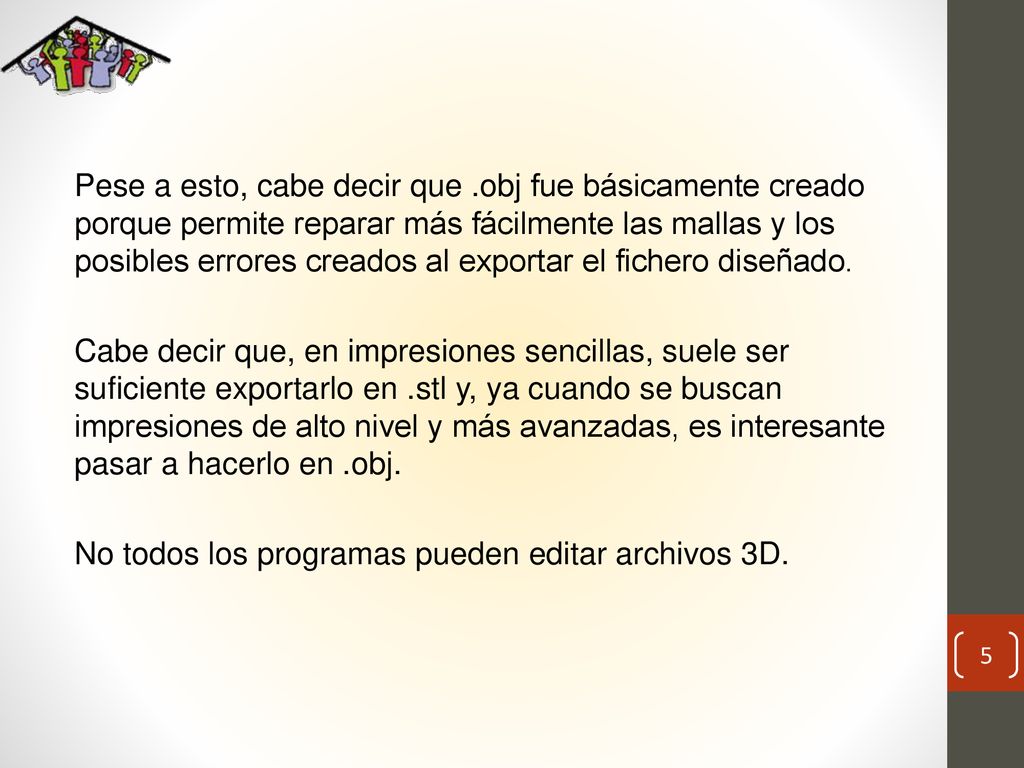

6 Pese a esto, cabe decir que
Pese a esto, cabe decir que .obj fue básicamente creado porque permite reparar más fácilmente las mallas y los posibles errores creados al exportar el fichero diseñado. Cabe decir que, en impresiones sencillas, suele ser suficiente exportarlo en .stl y, ya cuando se buscan impresiones de alto nivel y más avanzadas, es interesante pasar a hacerlo en .obj. No todos los programas pueden editar archivos 3D.

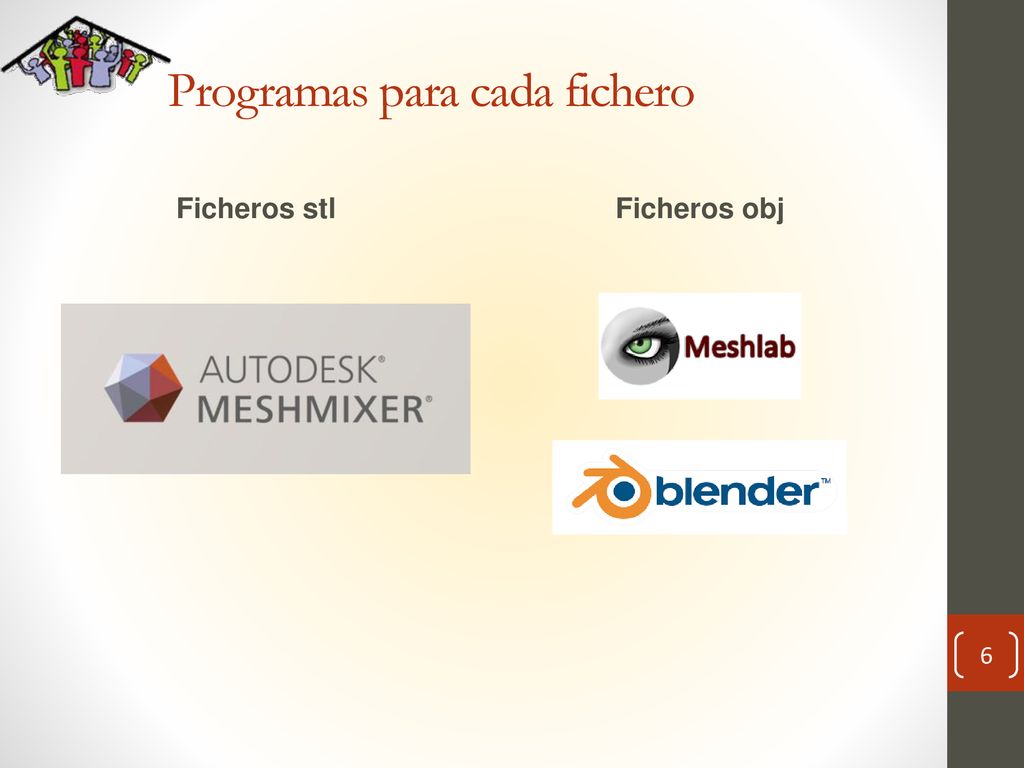

7 Programas para cada fichero
Ficheros stl Ficheros obj

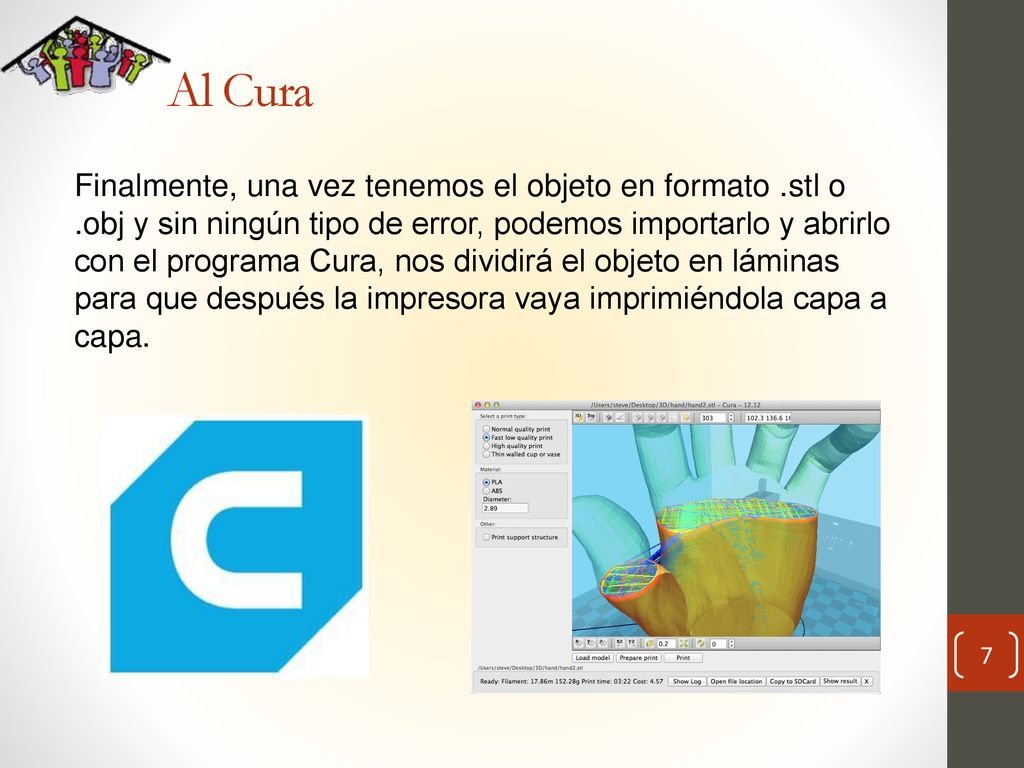

8 Al Cura Finalmente, una vez tenemos el objeto en formato .stl o .obj y sin ningún tipo de error, podemos importarlo y abrirlo con el programa Cura, nos dividirá el objeto en láminas para que después la impresora vaya imprimiéndola capa a capa.
