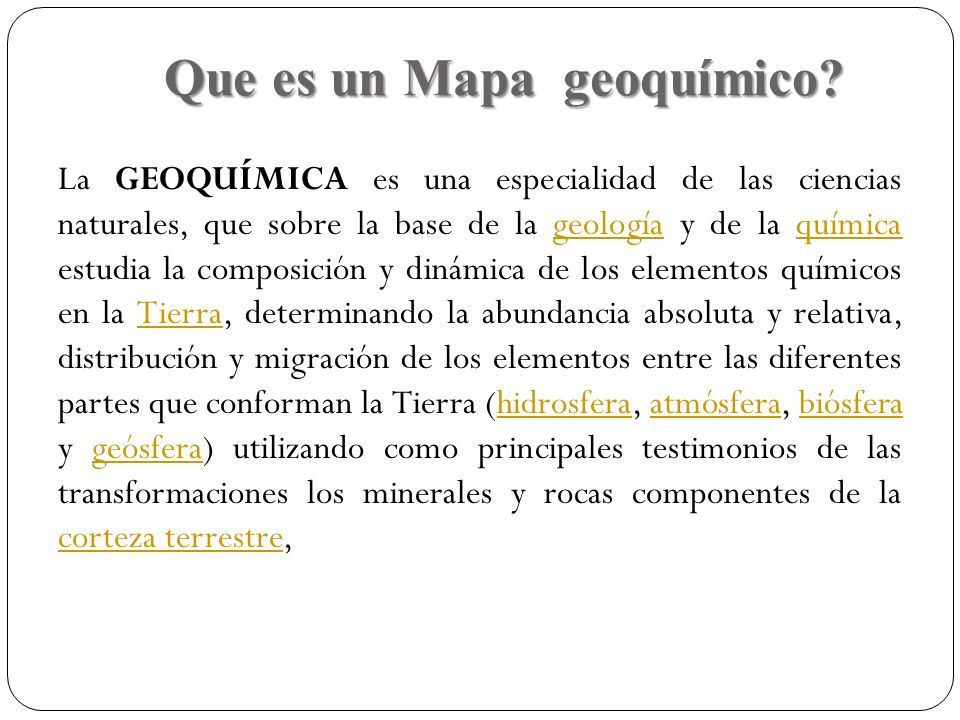

2 Que es un Mapa geoquímico? La GEOQUÍMICA es una especialidad de las ciencias naturales, que sobre la base de la geología y de la química estudia la composición y dinámica de los elementos químicos en la Tierra, determinando la abundancia absoluta y relativa, distribución y migración de los elementos entre las diferentes partes que conforman la Tierra (hidrosfera, atmósfera, biósfera y geósfera) utilizando como principales testimonios de las transformaciones los minerales y rocas componentes de la corteza terrestre,geologíaquímicaTierrahidrosferaatmósferabiósferageósfera corteza terrestre

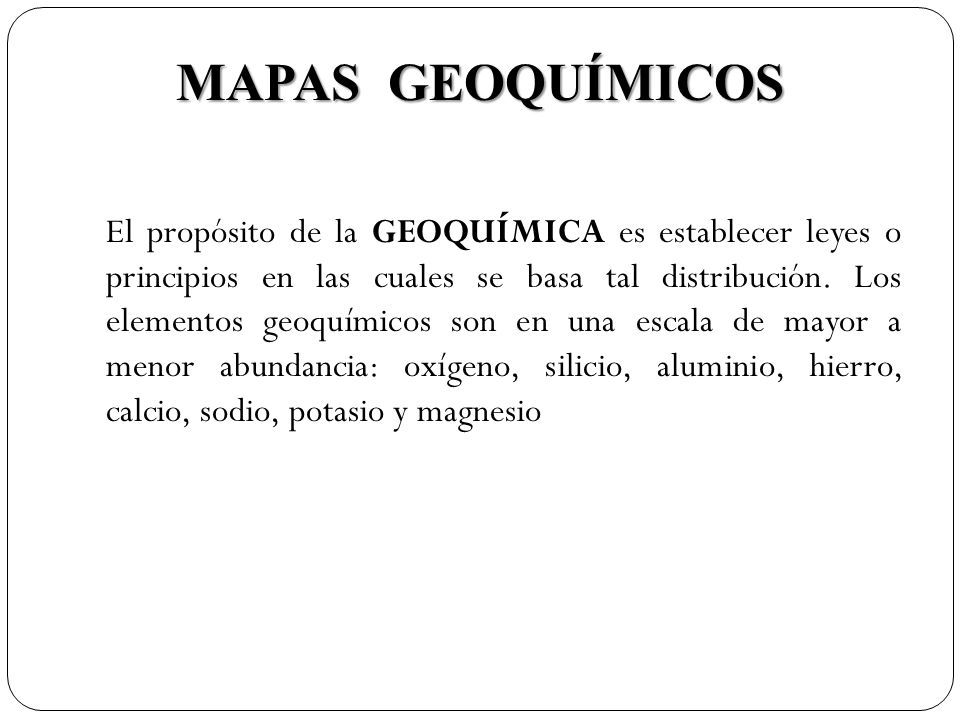

3 El propósito de la GEOQUÍMICA es establecer leyes o principios en las cuales se basa tal distribución. Los elementos geoquímicos son en una escala de mayor a menor abundancia: oxígeno, silicio, aluminio, hierro, calcio, sodio, potasio y magnesio MAPAS GEOQUÍMICOS

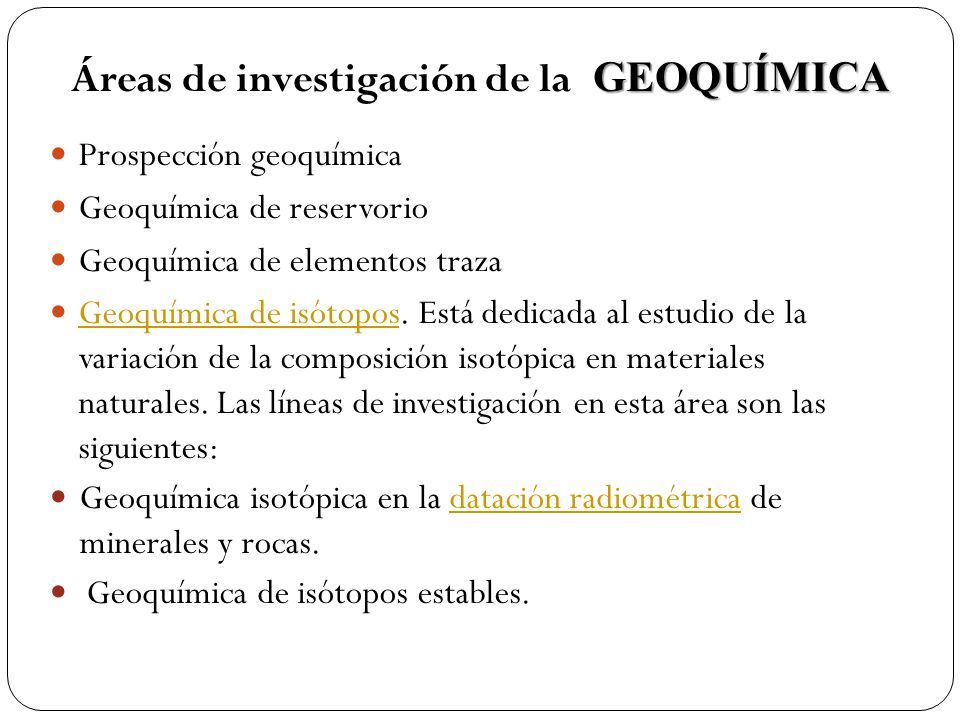

4 Prospección geoquímica Geoquímica de reservorio Geoquímica de elementos traza Geoquímica de isótopos. Está dedicada al estudio de la variación de la composición isotópica en materiales naturales. Las líneas de investigación en esta área son las siguientes: Geoquímica de isótopos Geoquímica isotópica en la datación radiométrica de minerales y rocas.datación radiométrica Geoquímica de isótopos estables. GEOQUÍMICA Áreas de investigación de la GEOQUÍMICA

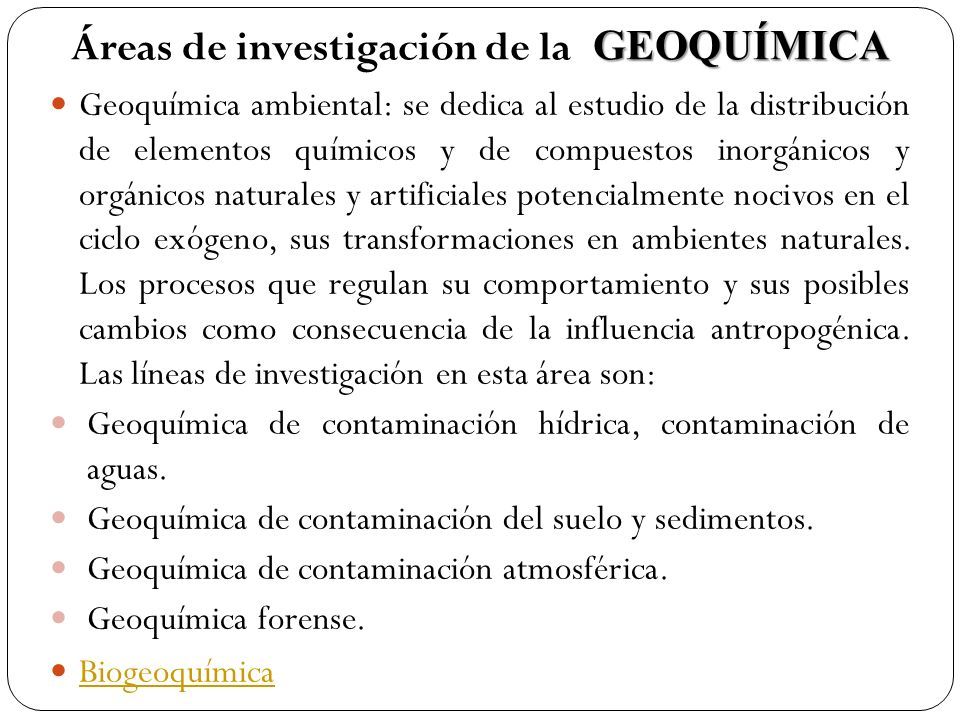

5 Geoquímica ambiental: se dedica al estudio de la distribución de elementos químicos y de compuestos inorgánicos y orgánicos naturales y artificiales potencialmente nocivos en el ciclo exógeno, sus transformaciones en ambientes naturales. Los procesos que regulan su comportamiento y sus posibles cambios como consecuencia de la influencia antropogénica. Las líneas de investigación en esta área son: Geoquímica de contaminación hídrica, contaminación de aguas. Geoquímica de contaminación del suelo y sedimentos. Geoquímica de contaminación atmosférica. Geoquímica forense. Biogeoquímica GEOQUÍMICA Áreas de investigación de la GEOQUÍMICA

6 OBJETIVOS Y METODOLOGÍA GENERAL Los objetivos principales de los estudios de cartografía geoquímica son dos: 1. Elaborar una infraestructura geoquímica básica de los materiales superficiales del territorio incluido en la zona de estudio, que permita profundizar en su conocimiento geológico y en la valoración de su potencialidad en recursos minerales, así como constituir una base para estudios aplicados En otros campos en los que se utilizan datos geoquímicos de los materiales superficiales, como son los medio ambientales, los agrícolas y ganaderos, los epidemiológicos o de salud, los de ordenación territorial

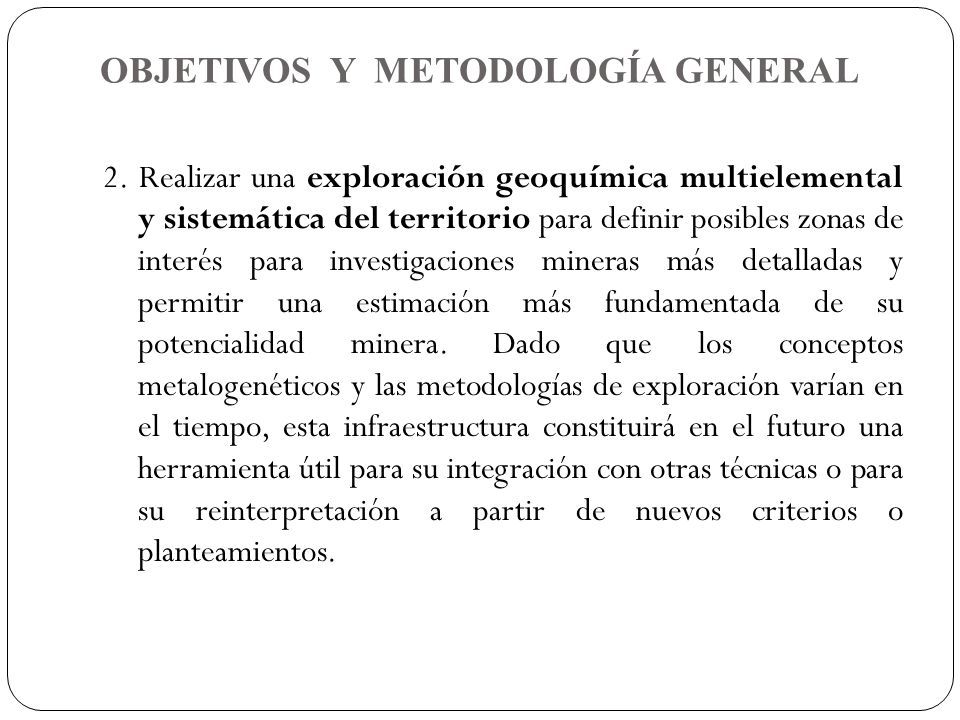

7 2. Realizar una exploración geoquímica multielemental y sistemática del territorio para definir posibles zonas de interés para investigaciones mineras más detalladas y permitir una estimación más fundamentada de su potencialidad minera. Dado que los conceptos metalogenéticos y las metodologías de exploración varían en el tiempo, esta infraestructura constituirá en el futuro una herramienta útil para su integración con otras técnicas o para su reinterpretación a partir de nuevos criterios o planteamientos. OBJETIVOS Y METODOLOGÍA GENERAL

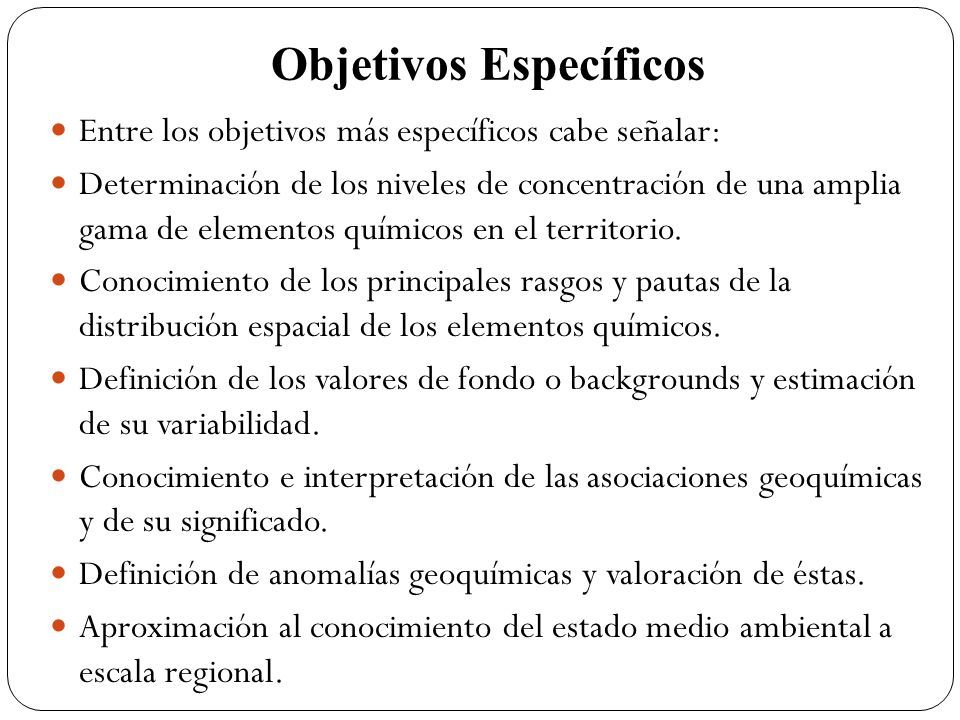

8 Objetivos Específicos Entre los objetivos más específicos cabe señalar: Determinación de los niveles de concentración de una amplia gama de elementos químicos en el territorio. Conocimiento de los principales rasgos y pautas de la distribución espacial de los elementos químicos. Definición de los valores de fondo o backgrounds y estimación de su variabilidad. Conocimiento e interpretación de las asociaciones geoquímicas y de su significado. Definición de anomalías geoquímicas y valoración de éstas. Aproximación al conocimiento del estado medio ambiental a escala regional.

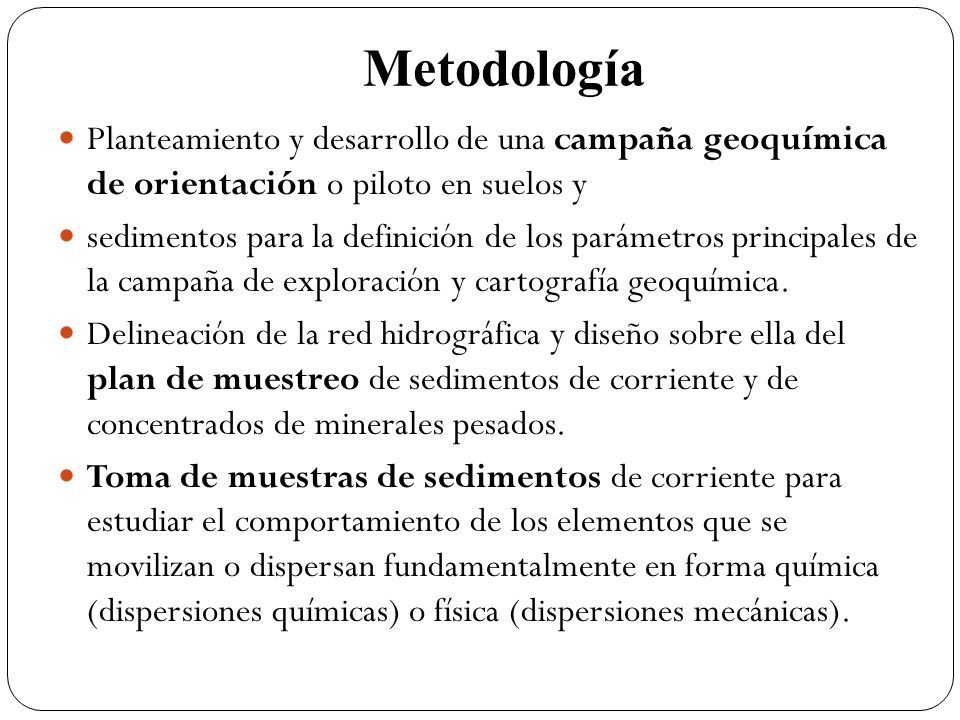

9 Metodología Planteamiento y desarrollo de una campaña geoquímica de orientación o piloto en suelos y sedimentos para la definición de los parámetros principales de la campaña de exploración y cartografía geoquímica. Delineación de la red hidrográfica y diseño sobre ella del plan de muestreo de sedimentos de corriente y de concentrados de minerales pesados. Toma de muestras de sedimentos de corriente para estudiar el comportamiento de los elementos que se movilizan o dispersan fundamentalmente en forma química (dispersiones químicas) o física (dispersiones mecánicas).

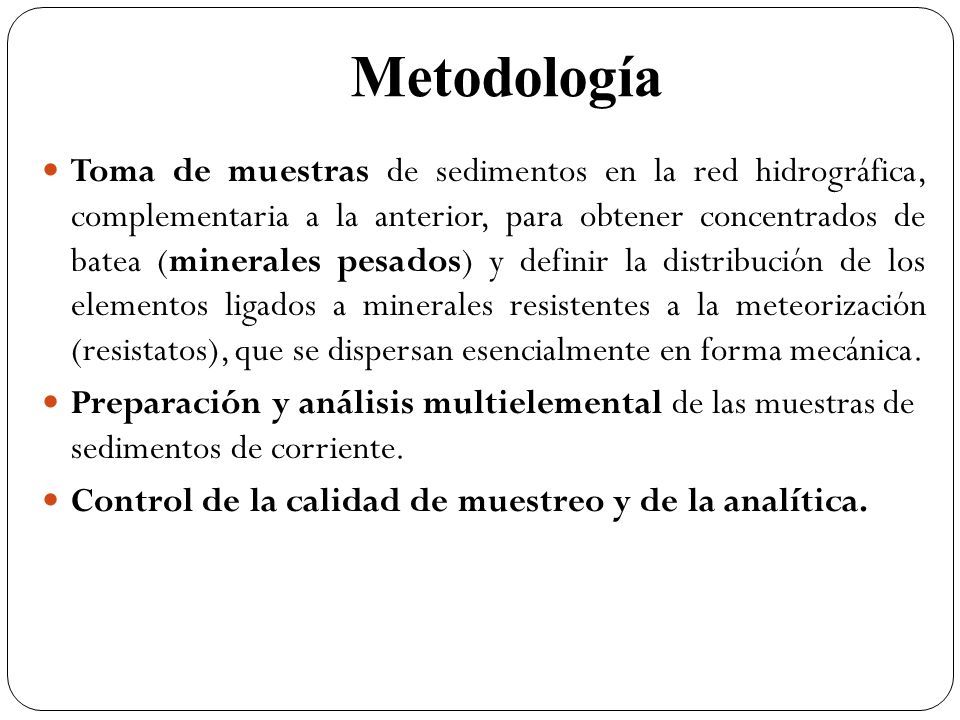

10 Toma de muestras de sedimentos en la red hidrográfica, complementaria a la anterior, para obtener concentrados de batea (minerales pesados) y definir la distribución de los elementos ligados a minerales resistentes a la meteorización (resistatos), que se dispersan esencialmente en forma mecánica. Preparación y análisis multielemental de las muestras de sedimentos de corriente. Control de la calidad de muestreo y de la analítica. Metodología

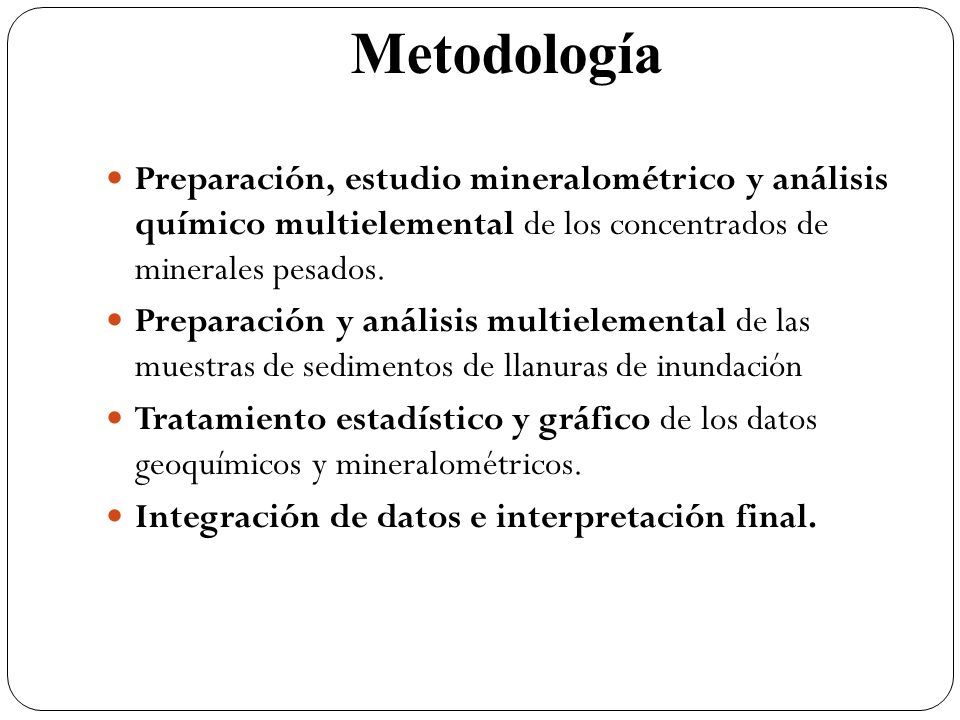

11 Preparación, estudio mineralométrico y análisis químico multielemental de los concentrados de minerales pesados. Preparación y análisis multielemental de las muestras de sedimentos de llanuras de inundación Tratamiento estadístico y gráfico de los datos geoquímicos y mineralométricos. Integración de datos e interpretación final. Metodología

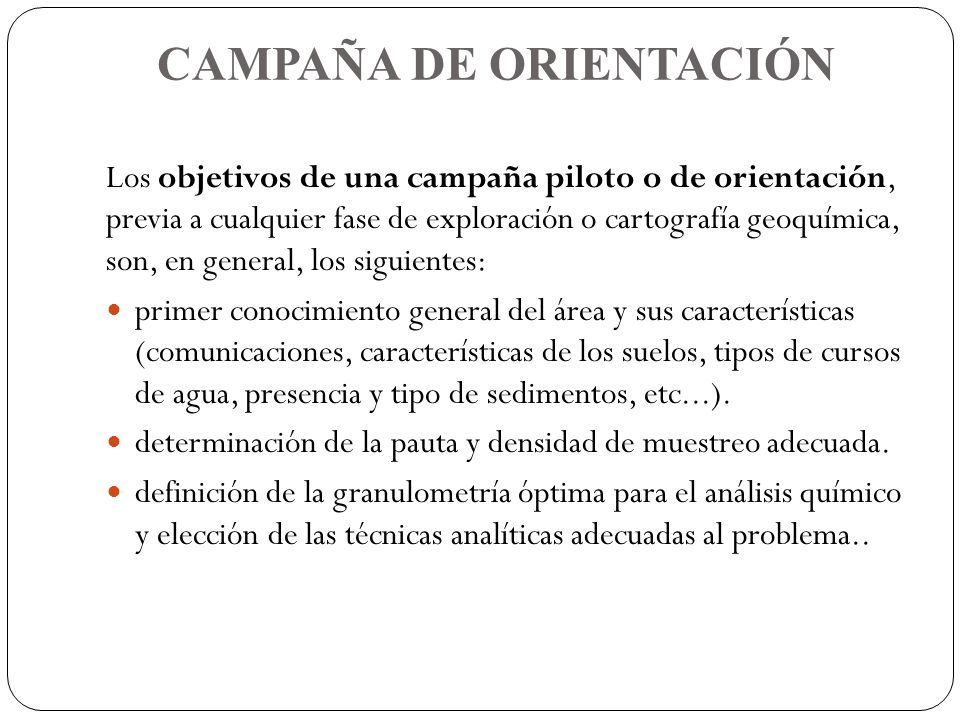

12 CAMPAÑA DE ORIENTACIÓN Los objetivos de una campaña piloto o de orientación, previa a cualquier fase de exploración o cartografía geoquímica, son, en general, los siguientes: primer conocimiento general del área y sus características (comunicaciones, características de los suelos, tipos de cursos de agua, presencia y tipo de sedimentos, etc...). determinación de la pauta y densidad de muestreo adecuada. definición de la granulometría óptima para el análisis químico y elección de las técnicas analíticas adecuadas al problema..

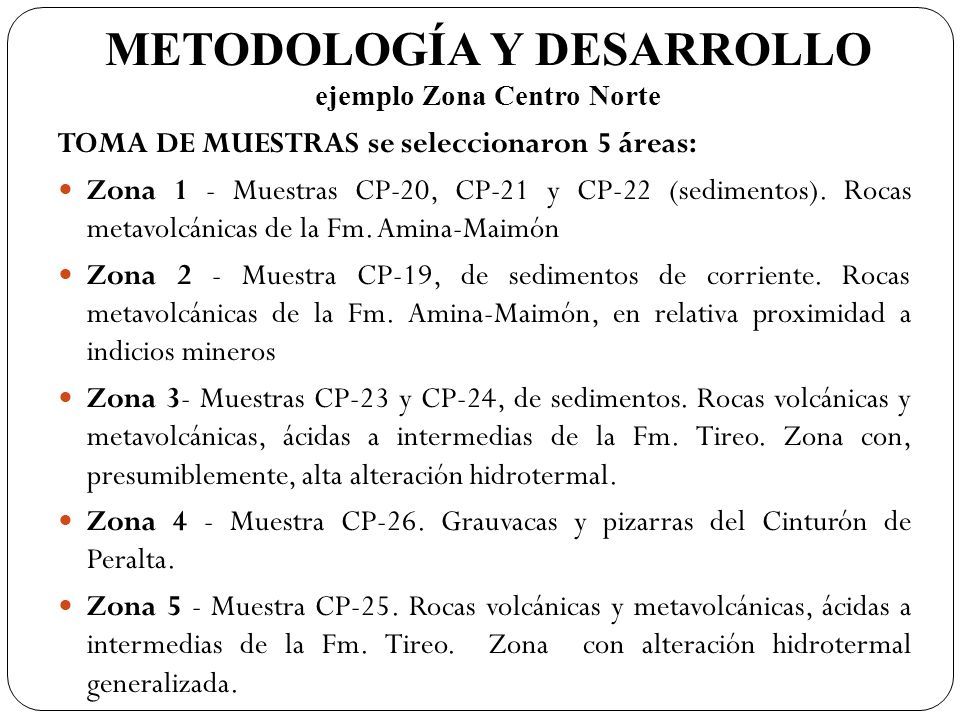

13 METODOLOGÍA Y DESARROLLO ejemplo Zona Centro Norte TOMA DE MUESTRAS se seleccionaron 5 áreas: Zona 1 - Muestras CP-20, CP-21 y CP-22 (sedimentos). Rocas metavolcánicas de la Fm. Amina-Maimón Zona 2 - Muestra CP-19, de sedimentos de corriente. Rocas metavolcánicas de la Fm. Amina-Maimón, en relativa proximidad a indicios mineros Zona 3- Muestras CP-23 y CP-24, de sedimentos. Rocas volcánicas y metavolcánicas, ácidas a intermedias de la Fm. Tireo. Zona con, presumiblemente, alta alteración hidrotermal. Zona 4 - Muestra CP-26. Grauvacas y pizarras del Cinturón de Peralta. Zona 5 - Muestra CP-25. Rocas volcánicas y metavolcánicas, ácidas a intermedias de la Fm. Tireo. Zona con alteración hidrotermal generalizada.

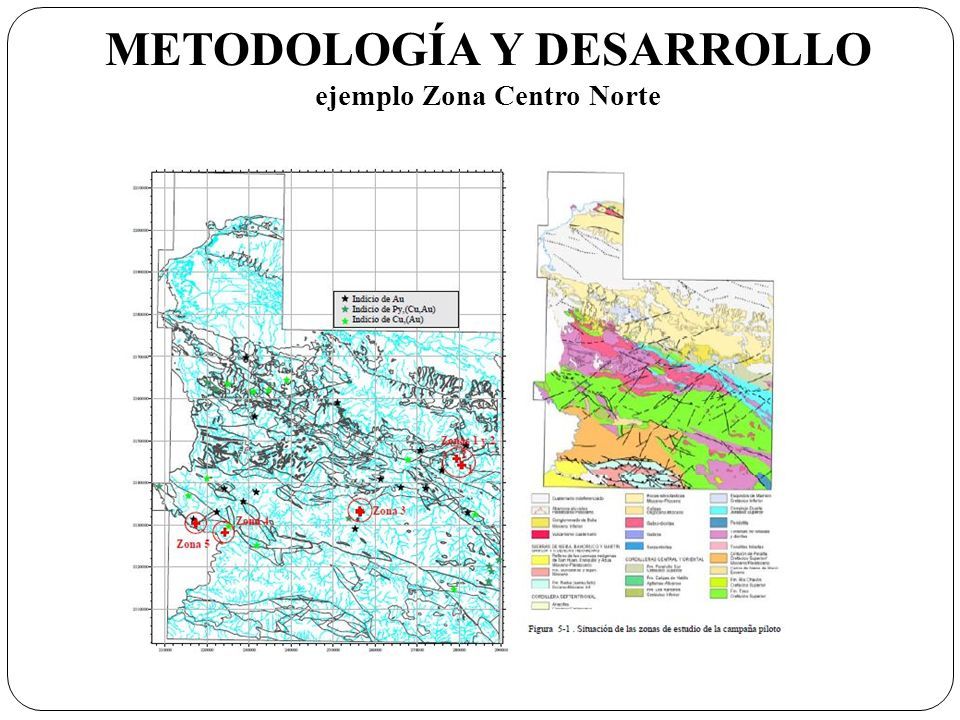

14 METODOLOGÍA Y DESARROLLO ejemplo Zona Centro Norte

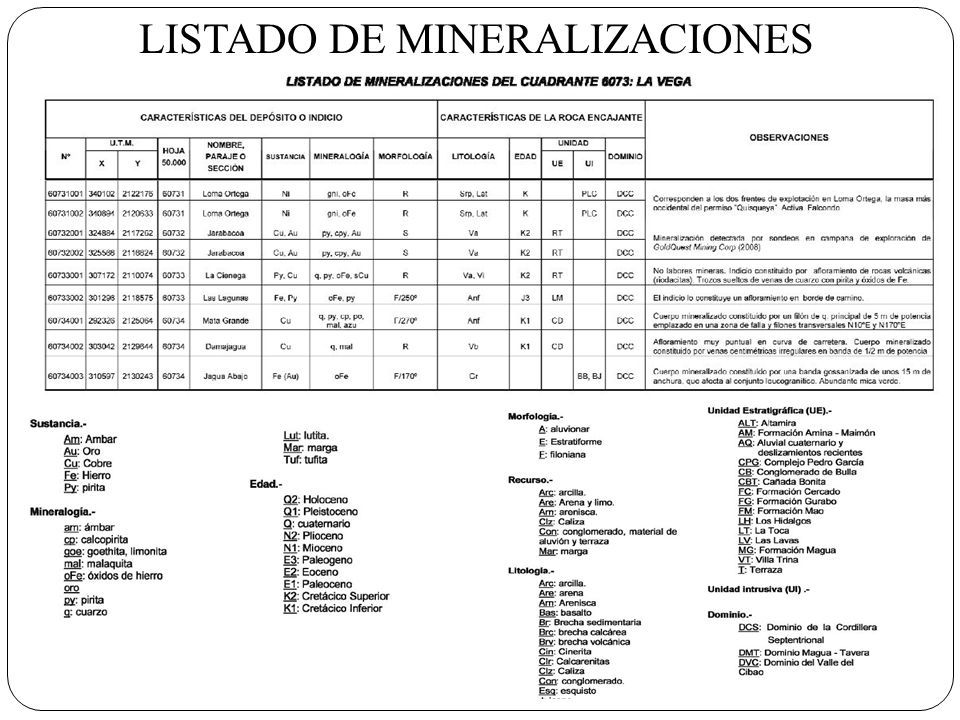

15 LISTADO DE MINERALIZACIONES

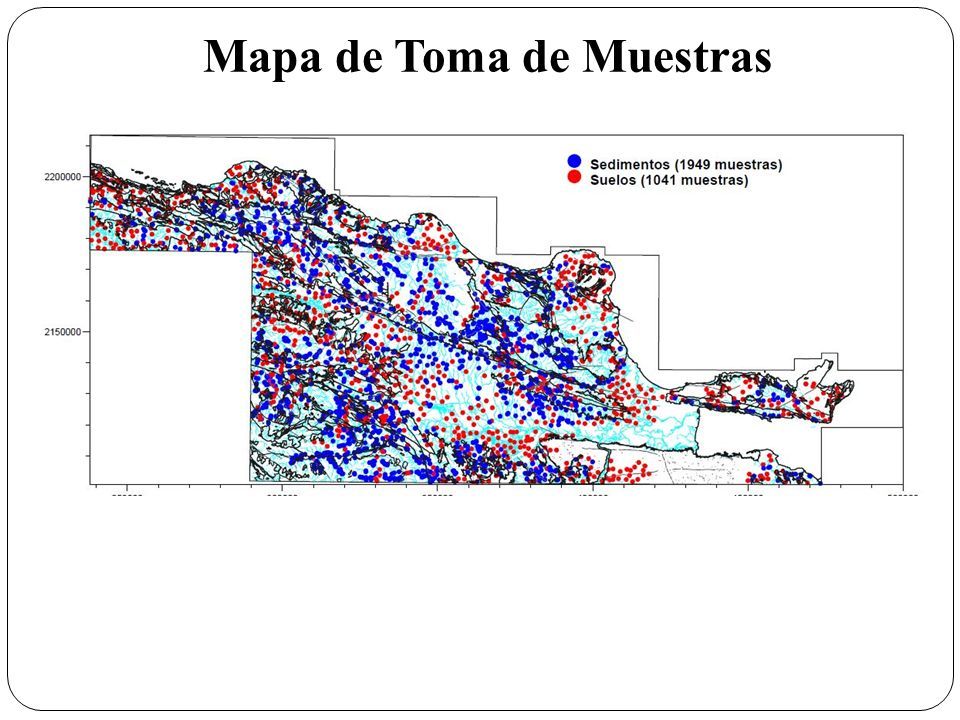

16 Mapa de Toma de Muestras

17 Puntos de Muestreo para Au

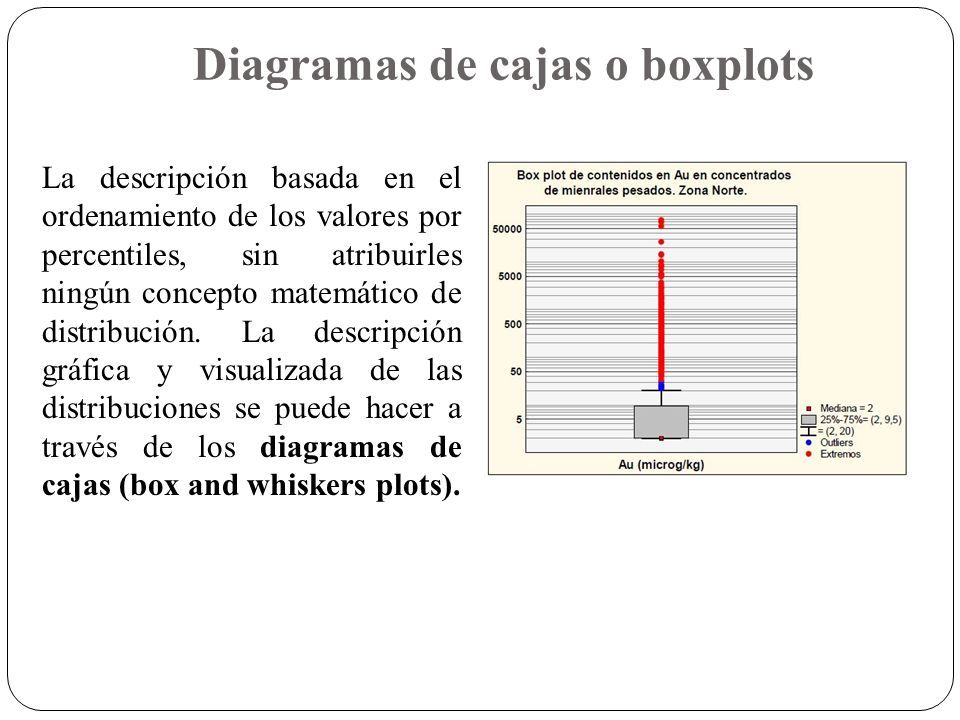

18 Diagramas de cajas o boxplots La descripción basada en el ordenamiento de los valores por percentiles, sin atribuirles ningún concepto matemático de distribución. La descripción gráfica y visualizada de las distribuciones se puede hacer a través de los diagramas de cajas (box and whiskers plots).

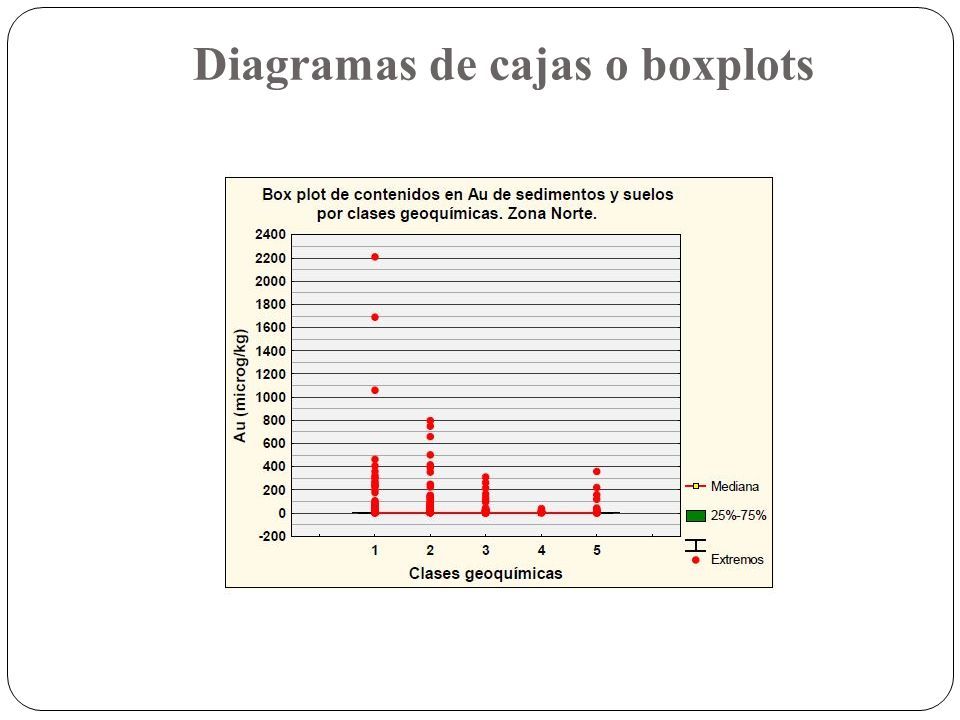

19 Diagramas de cajas o boxplots

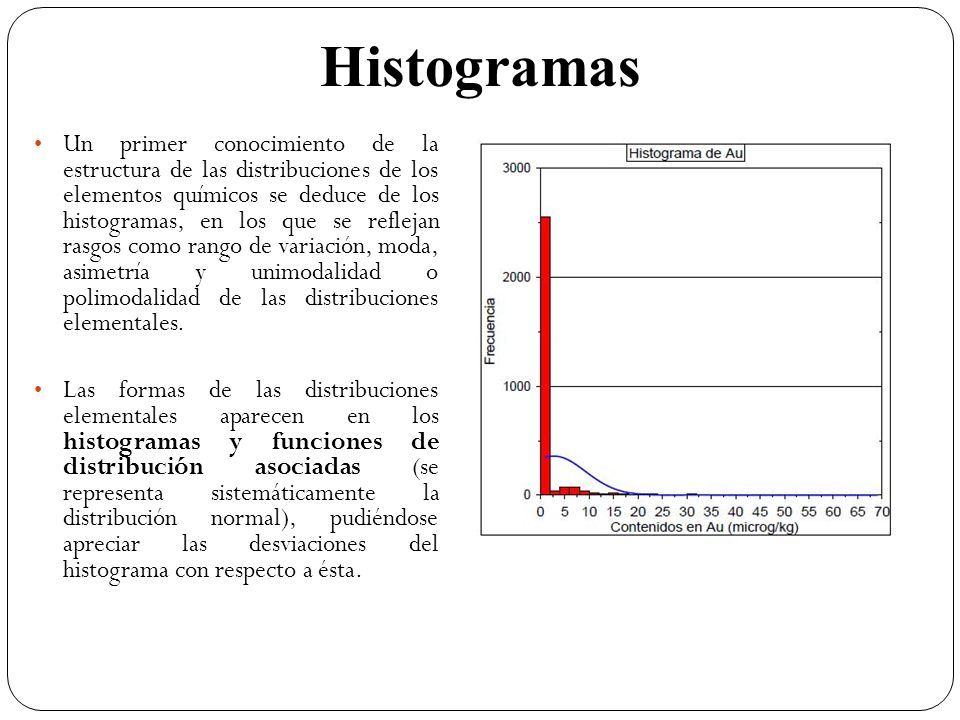

20 Histogramas Un primer conocimiento de la estructura de las distribuciones de los elementos químicos se deduce de los histogramas, en los que se reflejan rasgos como rango de variación, moda, asimetría y unimodalidad o polimodalidad de las distribuciones elementales. Las formas de las distribuciones elementales aparecen en los histogramas y funciones de distribución asociadas (se representa sistemáticamente la distribución normal), pudiéndose apreciar las desviaciones del histograma con respecto a ésta.

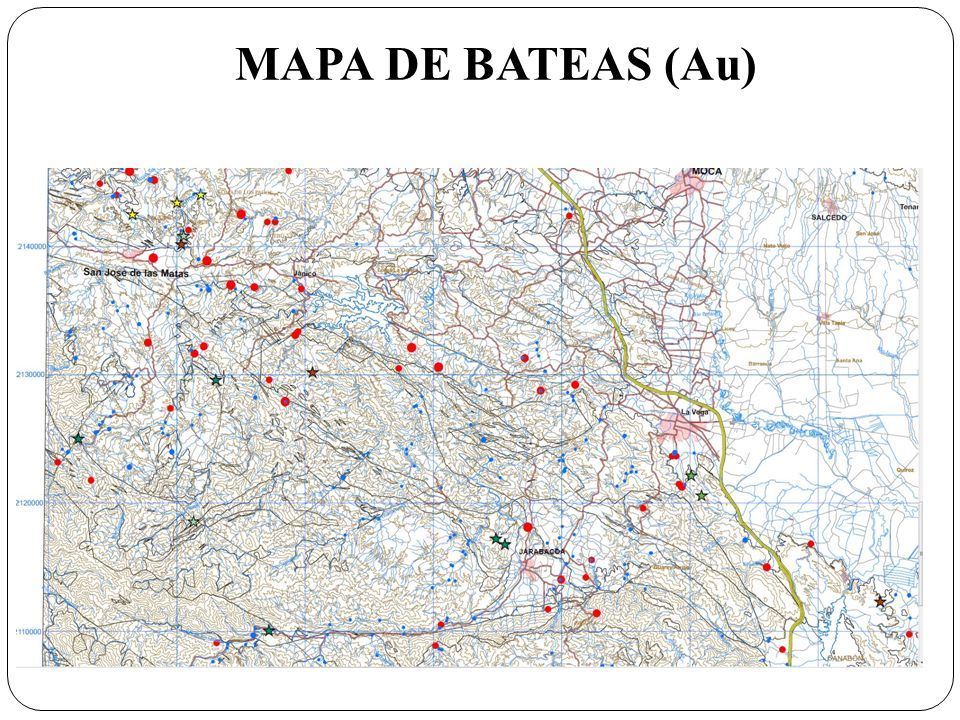

21 MAPA DE BATEAS (Au)

22 ANOMALÍAS DE Au

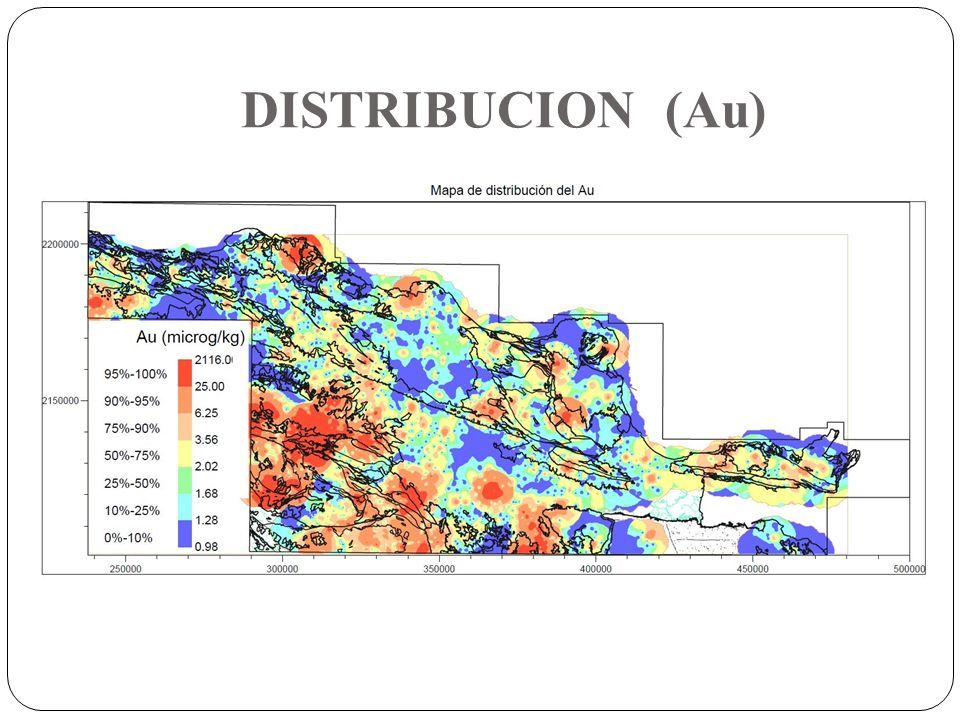

23 DISTRIBUCION (Au)

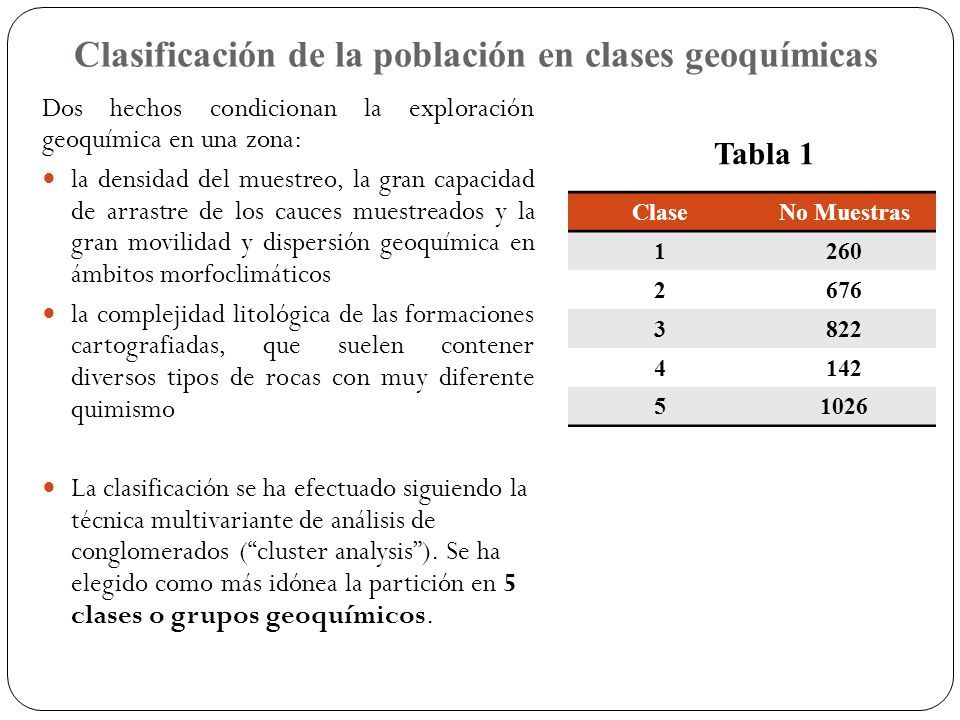

24 Clasificación de la población en clases geoquímicas Dos hechos condicionan la exploración geoquímica en una zona: la densidad del muestreo, la gran capacidad de arrastre de los cauces muestreados y la gran movilidad y dispersión geoquímica en ámbitos morfoclimáticos la complejidad litológica de las formaciones cartografiadas, que suelen contener diversos tipos de rocas con muy diferente quimismo La clasificación se ha efectuado siguiendo la técnica multivariante de análisis de conglomerados (“cluster analysis”). Se ha elegido como más idónea la partición en 5 clases o grupos geoquímicos. ClaseNo Muestras 1260 2676 3822 4142 51026 Tabla 1

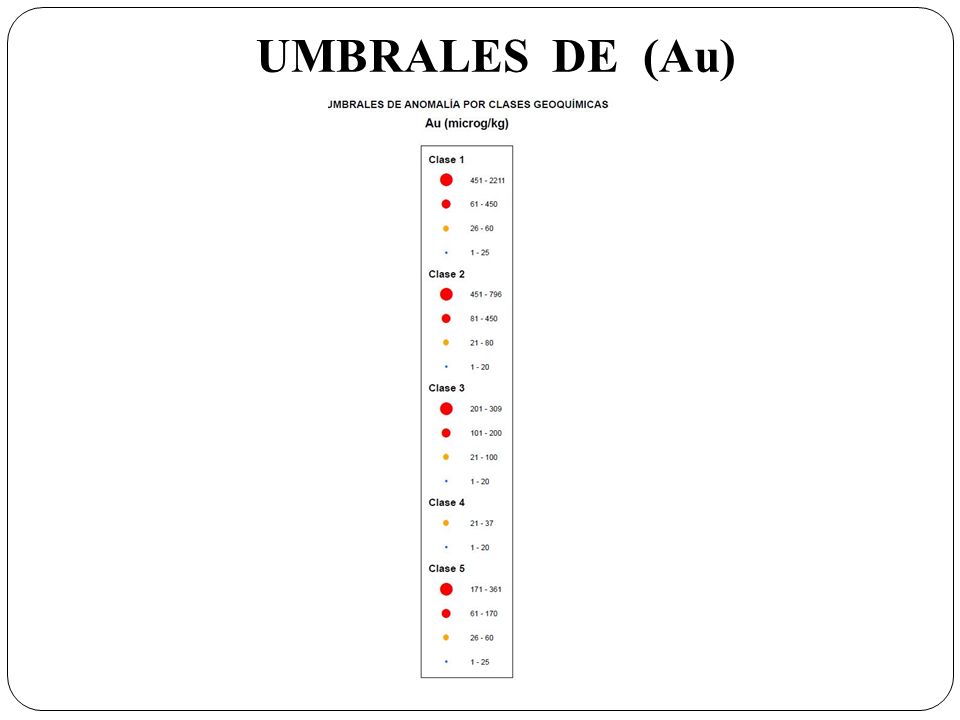

25 UMBRALES DE (Au)

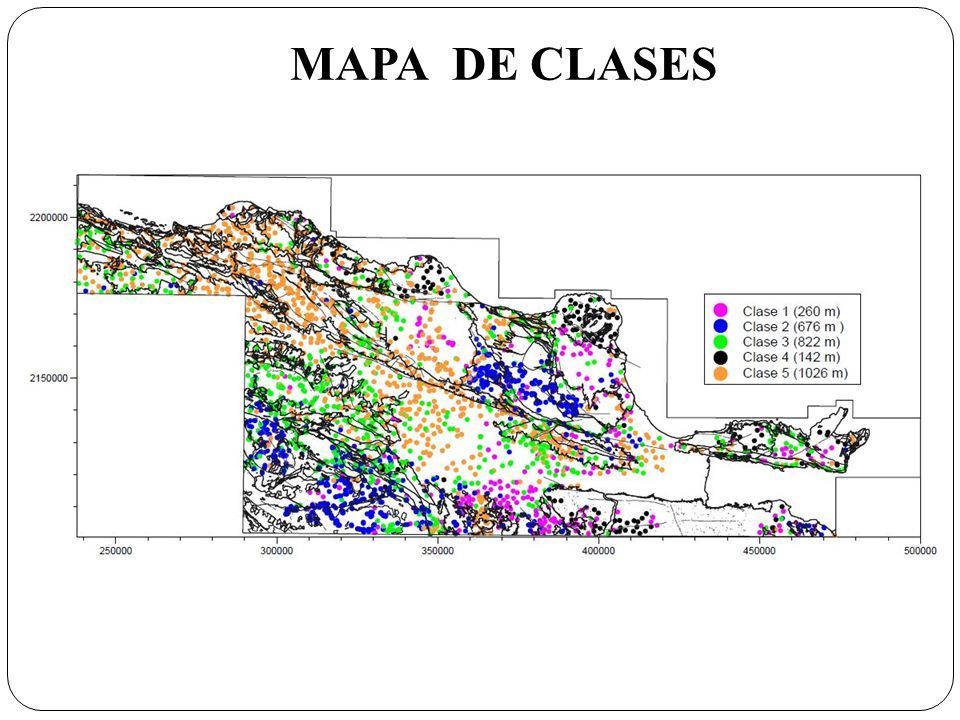

26 MAPA DE CLASES

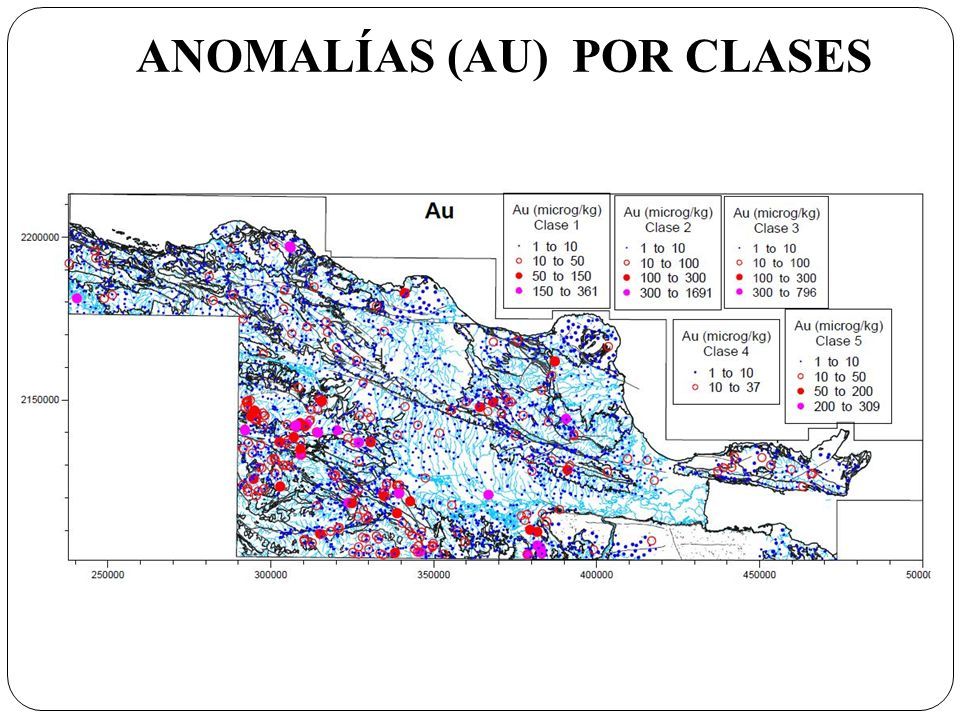

27 ANOMALÍAS (AU) POR CLASES

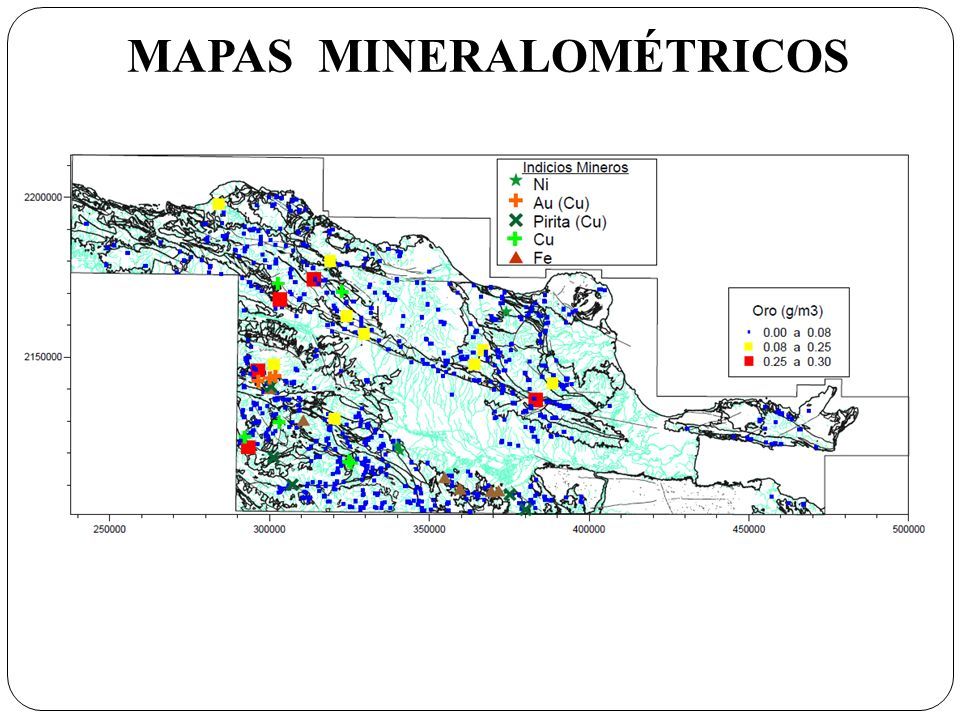

28 MAPAS MINERALOMÉTRICOS

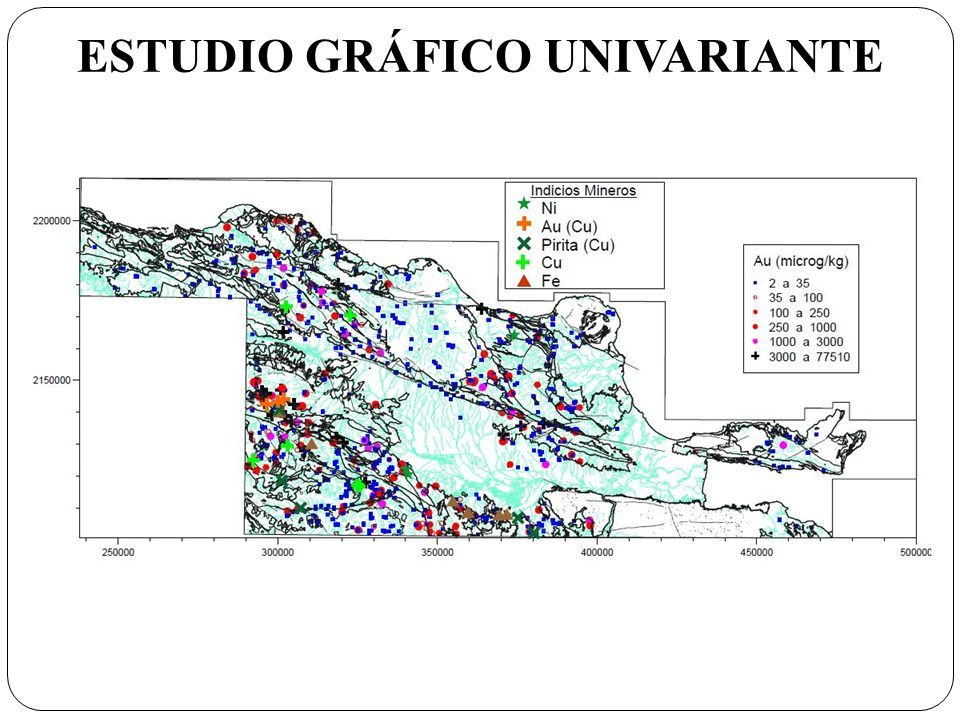

29 ESTUDIO GRÁFICO UNIVARIANTE

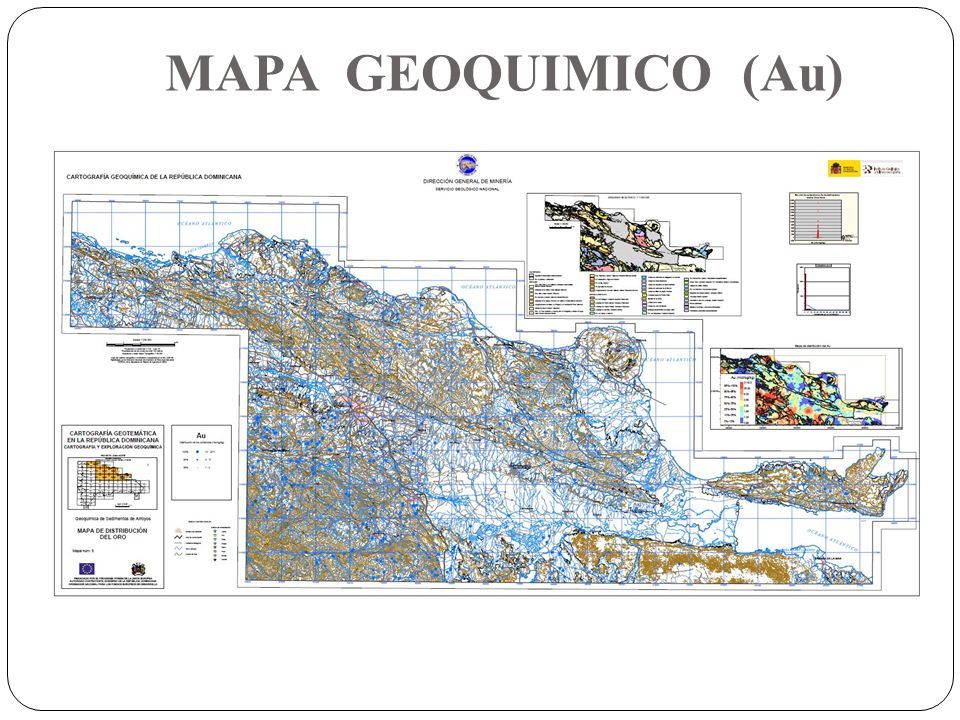

30 MAPA GEOQUIMICO (Au)
