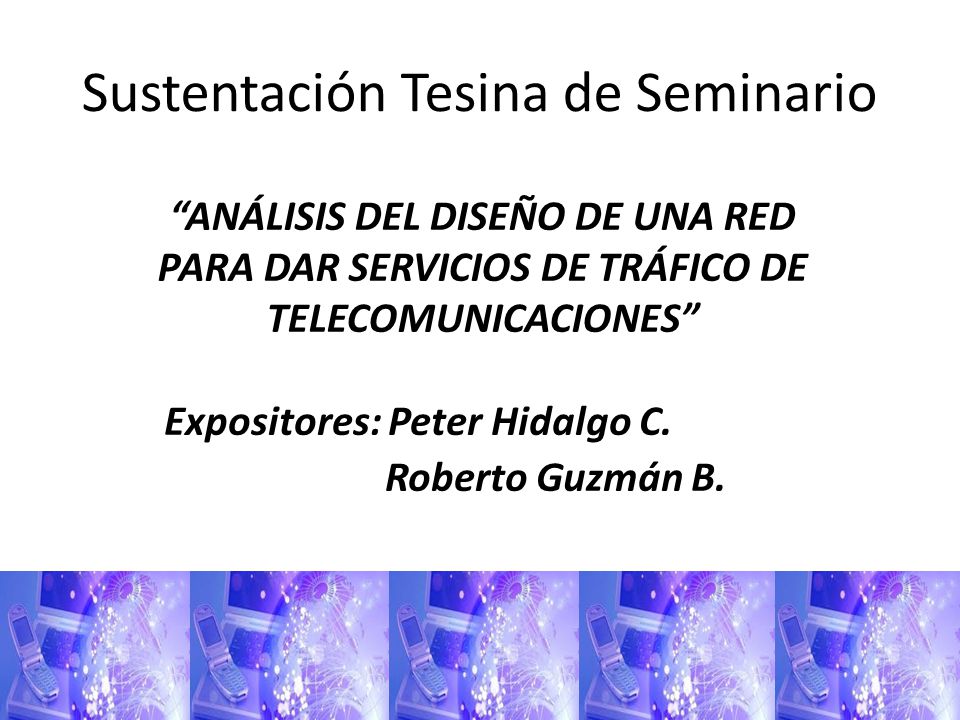

1 Sustentación Tesina de Seminario
“ANÁLISIS DEL DISEÑO DE UNA RED PARA DAR SERVICIOS DE TRÁFICO DE TELECOMUNICACIONES” Expositores: Peter Hidalgo C. Roberto Guzmán B.

2 Agenda Introducción al Proyecto Teoría del Proyecto
Sistema de Transmisión SDH Redes Metro Ethernet Tecnología TDMoIP Desarrollo del Proyecto Fase Inter urbana: Descripción Análisis de los Equipos Utilizar Cálculos a considerar para la implementación del Proyecto Selección de la Ruta Trazado de la fibra Configuración de los servicios en los equipos para dar los servicios de 3 STM-1 Fase urbana: Configuración de los servicios en los equipos para dar los servicios de 10 E1 Costos de Implementación Proyecto

3 Medio de transmisión SDH
Introducción Medio de transmisión SDH Red Metropolitana TDMoIP Aplicaciones Introducción: Este proyecto habla de los elementos técnicos que se deben considerar para que un proveedor brinde servicios de comunicaciones utilizando el medio de transmisión SDH y TDMoIP sobre redes metropolitanas Ethernet. En la actualidad estas tecnologías son muy importantes, ya que el mundo tiene la necesidad de mejorar el nivel de las comunicaciones, ante la demanda de los servicios que se pueden brindar. Específicamente el Ecuador carece de: - Conexiones entre ciudades - Conexiones Internacionales - Empresas que ofrezcan estos servicios Por lo tanto aplicaciones como, Educaciones a distancia, llamadas internacionales, tele presencia, video conferencia, IPTV entre otras, no pueden desarrollar todo el nivel deseado. Educación a distancia Llamadas Internacionales Telepresencia IPTV, etc...

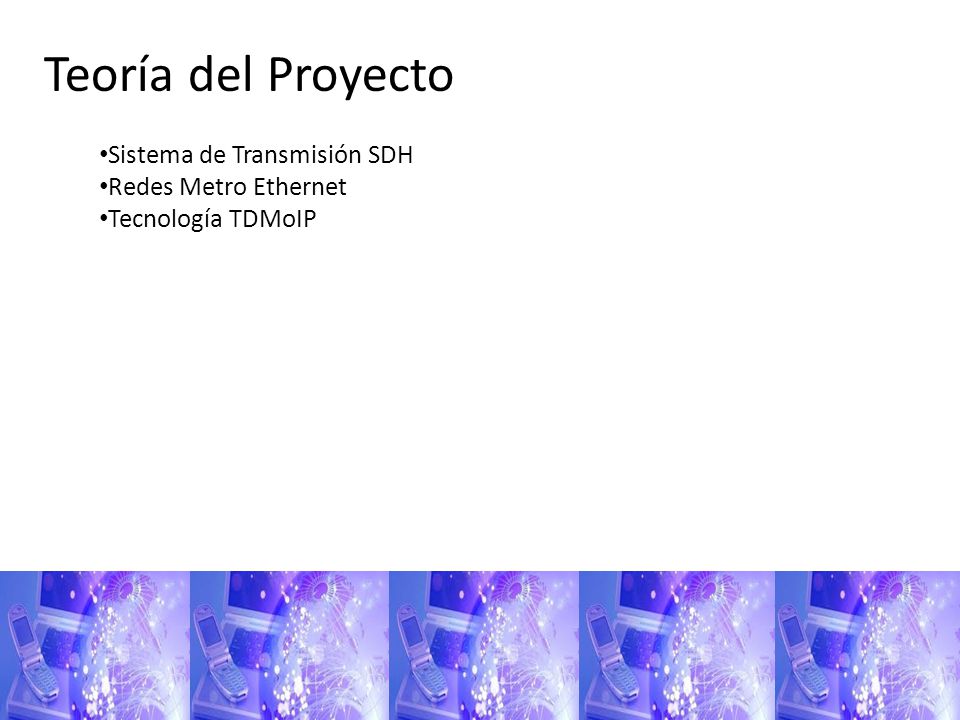

4 Teoría del Proyecto Sistema de Transmisión SDH Redes Metro Ethernet
Tecnología TDMoIP

5 Sistema de transmisión SDH (JERARQUÍA DIGITAL SINCRÓNICA)
Multiplexación Medio Físico Esquemas de protección Topologías Gestión de la Red Sincronización SDH de nueva generación

6 REDES METROPOLITANAS ETHERNET
Modelo Básico: RED Metropolitana Ethernet. Es una gran red LAN que está distribuida por una ciudad, esta red esta conformada por 3 componentes: CE: Customer Equipment (Es un equipo instalado en las instalaciones del usuario/Cliente que recibe el servicio) UNI: User Network Interface (La interfaz que utiliza el proveedor/cliente que recibe el servicio) MEN: Metro Ethernet Network (La RED como tal, que es un cojunto/arreglo de varios switch, repartidos en un area geográfica de una ciudad) Los equipos que están dentro de la RED METRO ETHERNET, se comunican por medio de la “MAC ADDRESS”/L2 de cada equipo. Tienen direcciones IP lógicas, pero estás solo sirven para Administración y Monitoreo. Los retos o desafíos de una RED METRO ETHERNET son: Seguridad de datos en la red: Separar el trafico/información sea confidencial Calidad de Servicio: Entre los cuales se puede mencionar Garantizar Ancho de Banda para cada usuario Resiliencia: Es tener un red Confiable (sin caídas) con una alta disponibilidad Escalabilidad: Que permita el crecimiento de usuarios y que al tener crecimiento no tenga Características: Bajo Costo de Implementación/ Modelo Básico de una RED Metropolitana Retos de una RED Metropolitana Características Principales

7 Tecnología TDMoIP/TDM
Pseudowire Manejo de Ancho de banda Segmentacion bytes Overhead 49%-11% El clock en la parte Asincronica utiliza el PDV El buffering no debe estar lleno, de lo contrario no recibe mas paqutes Ip/ethe no reconoce el reloj por eso el loopback timing configurado Origen Características Principales Funcionamiento

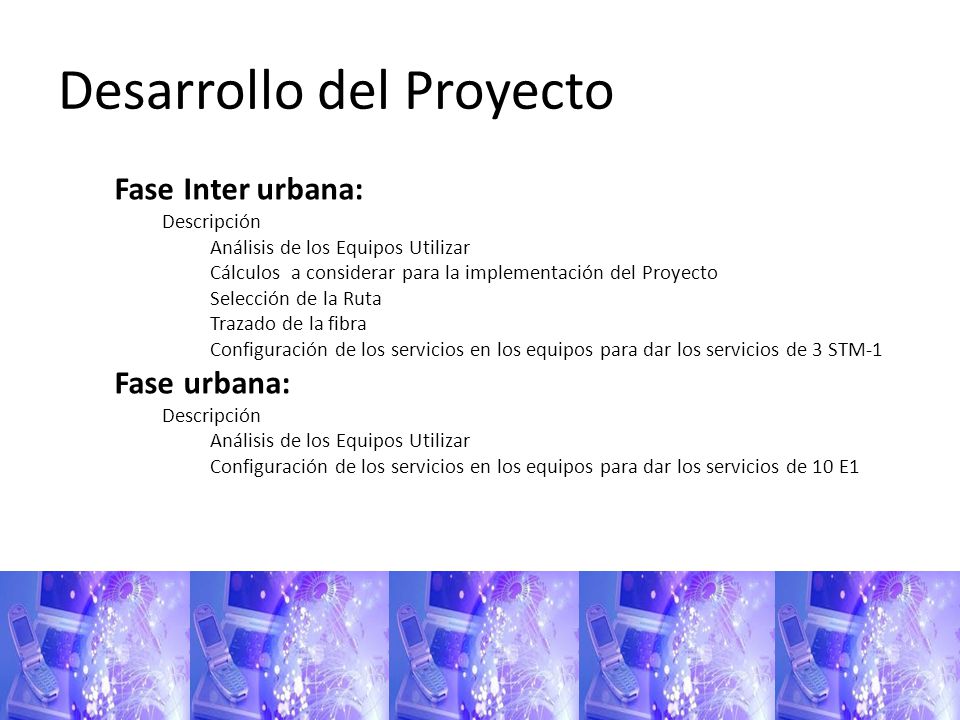

8 Desarrollo del Proyecto
Fase Inter urbana: Descripción Análisis de los Equipos Utilizar Cálculos a considerar para la implementación del Proyecto Selección de la Ruta Trazado de la fibra Configuración de los servicios en los equipos para dar los servicios de 3 STM-1 Fase urbana: Configuración de los servicios en los equipos para dar los servicios de 10 E1

9 PROYECTO: ANÁLISIS DEL DISEÑO DE UNA RED SDH PARA DAR SERVICIOS DE 3 STM-1 Y DE UNA RED METROETHERNET PARA DAR SERVICIOS 10 E1 CLEAR CHANNEL CON TECNOLOGÍA TDMoIP

10 Fase Inter urbana: Dar servicios de 3 STM-1 a una empresa de telefonía celular para transmitir los canales de voz con mayor rapidez entre Guayaquil y Quito.

11 Análisis de los Equipos Utilizar
Cálculos a considerar para la implementación del Proyecto Selección de la Ruta Trazado de la fibra Configuración de los servicios en los equipos para dar los servicios de 3 STM-1 Relación Costo/Beneficio Redundancia (Carrier Class) Disponibilidad de Equipos Acceso a Soporte Local

12 Cálculos a Considerar para la implementación del proyecto
Cálculos de la distancia permitida entre nodos Cálculos de Atenuación Nombre de la Tarjeta Tipo de Interface Óptica Longitud de Onda [nm] Tipo de Fibra Distancia [Km] Potencia de Transmisión [dBm] Ps=Prx [dBm] SLD4 S-4.1 1310 MM 2-15 -15 hasta -8 -28 L-4.2 1550 SM 40-80 -3 hasta +2 Ve-4.2 80-100 -34 Análisis de los Equipos Utilizar Cálculos a considerar para la implementación del Proyecto Selección de la Ruta Trazado de la fibra Configuración de los servicios en los equipos para dar los servicios de 3 STM-1 Tipo de tarjeta Potencia de Transmisión elegida [dBm] Atenuación del sistema [db] Ps=Prx Calculada [dBm] Distancia Máxima calculada [Km] S-4.1 -10 4 -14 70 L-4.2 -1 18 -19 110 Ve-4.2 22 -23 140

13 Selección de la Ruta y trazado de la fibra
Distancia Guayaquil – Babahoyo 117 km Babahoyo – Quevedo 115 km Quevedo - Santo Domingo 105 Km Santo Domingo – Aloag 103 Km Aloag – Quito 65 Km Total de la Ruta 505 km

14 Selección de la Ruta y trazado de la fibra
DISTANCIA Guayaquil – Babahoyo 117 km Babahoyo – Quevedo 115 km Quevedo - Santo Domingo 105 Km Santo Domingo – Aloag 103 Km Aloag – Quito 65 Km Total de la Ruta 505 km RUTA DISTANCIA Guayaquil – Naranjal 58 Km Naranjal – Machala 99 Km Machala - Sta Isabel 77 Km Sta Isabel – Cuenca 70 km Total de la Ruta 304 Km RUTA DISTANCIA Cuenca – Zhud 93 Km Zhud – Riobamba 139 Km Riobamba – Ambato 63 km Ambato – Latacunga 95 km Latacunga – Quito 90 Km Total de la Ruta 480 Km

15 Selección de la Ruta y trazado de la fibra
Parámetro Unidad Alcatel Mercury Alcoa Fujikura Rango de longitud de onda utilizable Nm 1510 a 1575 1525 a 1565 1530 a 1565 Máxima atenuación db/km ≤ 0.3 ≤ 0.22 ≤ 0.25 Diámetro del campo modal a 1550 Μm 10.2 ± 1.0 9.2 10.5 ± 1.0 Diámetro de la cubierta 125 ± 1.0 125 ± 0.7 Dispersión Cromática ps/nm.km ≤ 9 ≤ 10 Longitud de onda corta 1450 Radio de curvatura mínimo Cm 22 27.8 24

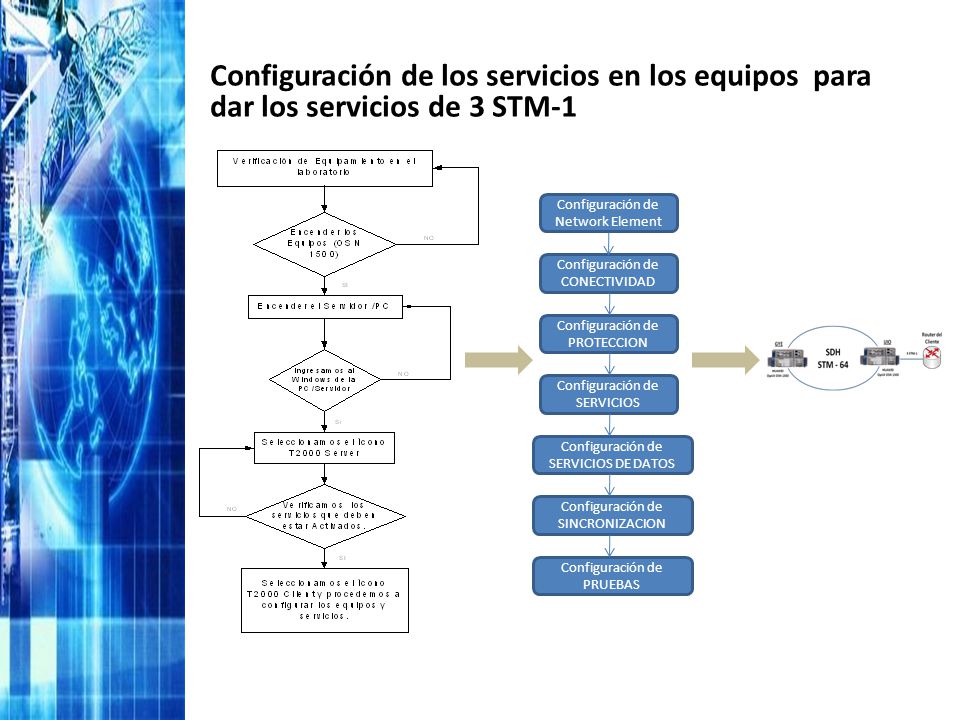

16 Configuración de los servicios en los equipos para dar los servicios de 3 STM-1
Configuración de Network Element Configuración de CONECTIVIDAD Configuración de PROTECCION Configuración de SERVICIOS Configuración de SERVICIOS DE DATOS Análisis de los Equipos Utilizar Cálculos a considerar para la implementación del Proyecto Selección de la Ruta Trazado de la fibra Configuración de los servicios en los equipos para dar los servicios de 3 STM-1 Configuración de SINCRONIZACION Configuración de PRUEBAS

17 Equipos utilizados

18 Fase Urbana: Brindar servicio de 10 E1´s Clear Channel a un Call Center entre Guayaquil y Cuenca con salida al NAP de las Américas por Transnexa.

19 Equipos utilizados IPMUX-8 IPMUX-1 SW-3550 IPMUX-11

20 Ambiente de la Simulación del Proyecto en el Laboratorio de Telecomunicaciones

21

22 Costos del Proyecto

23 FASE INTER URBANA y URBANA
Costos de Implementación del Proyecto FASE INTER URBANA Cantidad Descripción P.Unitario P.Total 1 IMPLEMENTACION DE LA FIBRA GYE – UIO $ ,00 $ ,00 2 NODO PRINCIPAL $ ,00 $ ,00 4 NODO SECUNDARIO $ ,00 $ ,00 SubTotal $ ,00 FASE INTER URBANA y URBANA Cantidad Descripción P.Unitario P.Total 1 IMPLEMENTACION DE LA FIBRA GYE – CUE $ 6` ,85 IMPLEMENTACION DE LA FIBRA UIO – CUE $ 10` ,00 3 NODO PRINCIPAL $ ,00 $ ,00 11 NODO SECUNDARIO $ ,00 $ ,00 EQUIPOS PARA TDM/TDMoIP $ ,00 SubTotal $ 11` ,00

24 Costos de Alquiler del Proyecto
Proveedor Descripción Tráfico de enlace [Mb] Costo por Mb [USD.] Instalación [USD.] Total Mensual [USD.] A Transmisión de 3 STM-1 465 $ 115,00 $ 500,00 $ ,00 B $ 100,00 $ ,00 C $ 75,00 $ ,00 Proveedor Descripción Tráfico de enlace [Mb] Costo por Mb [USD.] Instalación [USD.] Total Mensual [USD.] A Transmisión de 10 E1´s 20 $ 175,00 $ 500,00 $ 4.000,00 B $ 155,00 $ 3.600,00 C $ 130,00 $ 3.100,00

25 Call Center (Cuenca) TDMoIP GYE NAP SDH STM - 64 CUE UIO E1
POP Principal SDH STM - 64 CUE UIO RED METRO-ETHERNET E1 HUAWEI OptiX OSN 1500 HUAWEI OptiX OSN 1500 IPMUX IPMUX Router
