Diagrama de fases p  Punt crític Tc pc S V L Tf Te 1 atm 

Presentación del tema: "Diagrama de fases p  Punt crític Tc pc S V L Tf Te 1 atm "— Transcripción de la presentación:

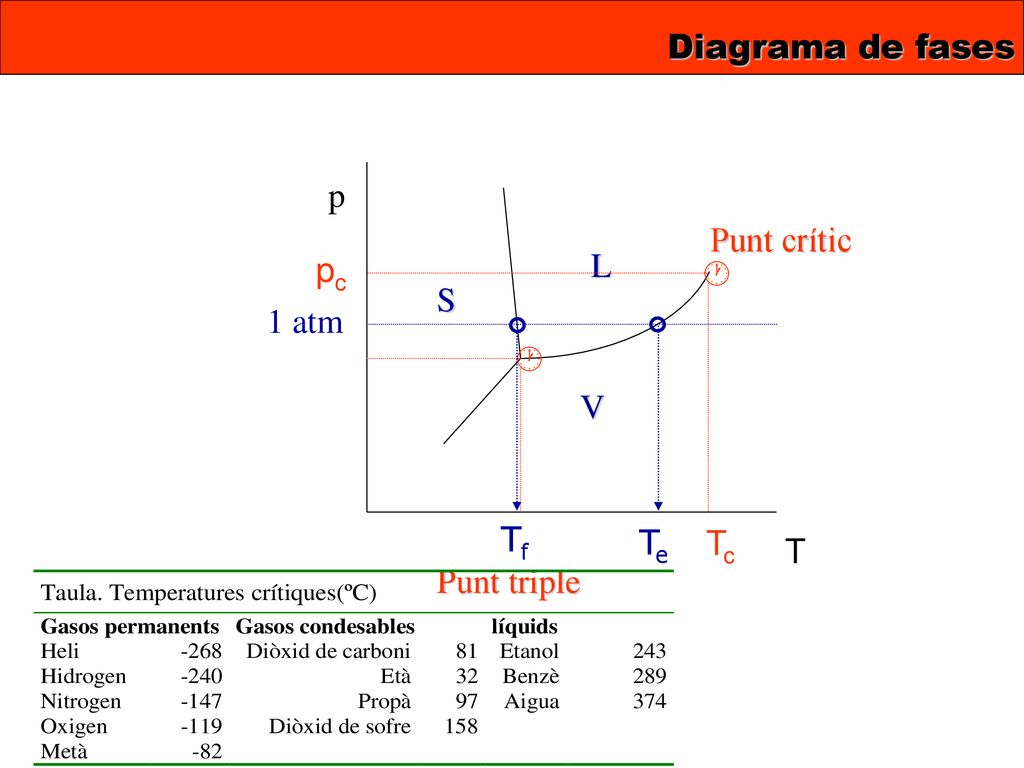

1 Diagrama de fases p  Punt crític Tc pc S V L Tf Te 1 atm  Punt triple T

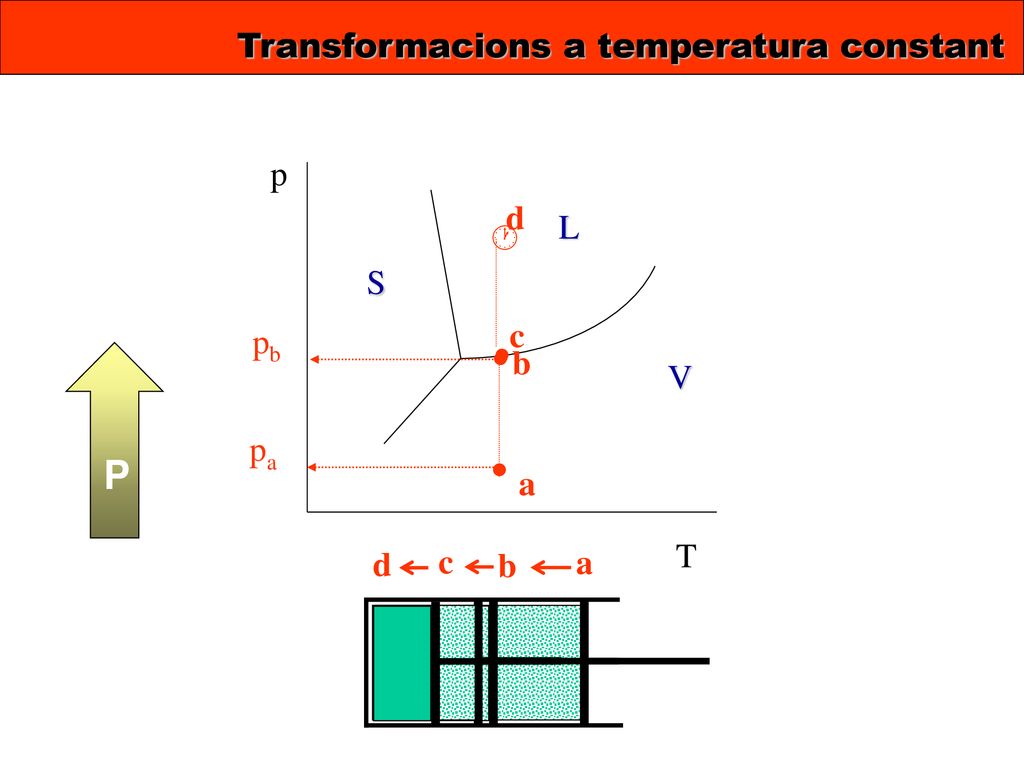

2 • • • P Transformacions a temperatura constant p L  S c pb V pa a T d

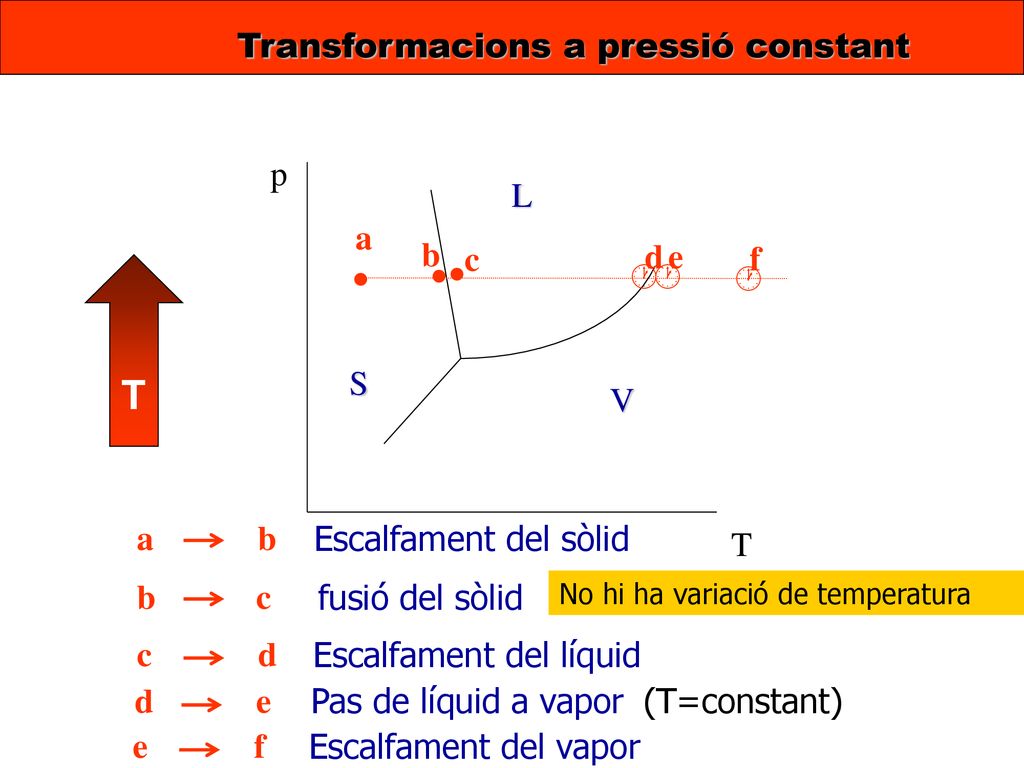

3 • • T Transformacions a pressió constant p L a b c  d  e  f S V a b
Escalfament del sòlid T c b fusió del sòlid No hi ha variació de temperatura d Escalfament del líquid c e Pas de líquid a vapor (T=constant) d f Escalfament del vapor e

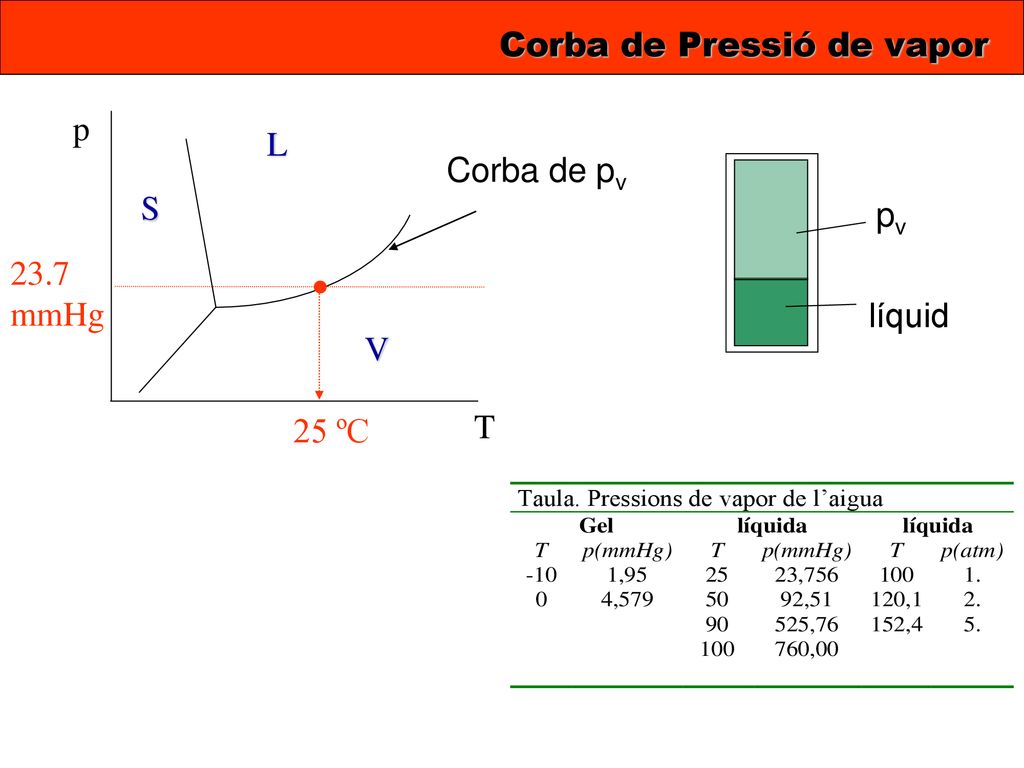

4 • Corba de Pressió de vapor p L Corba de pv S pv 23.7 mmHg líquid V T

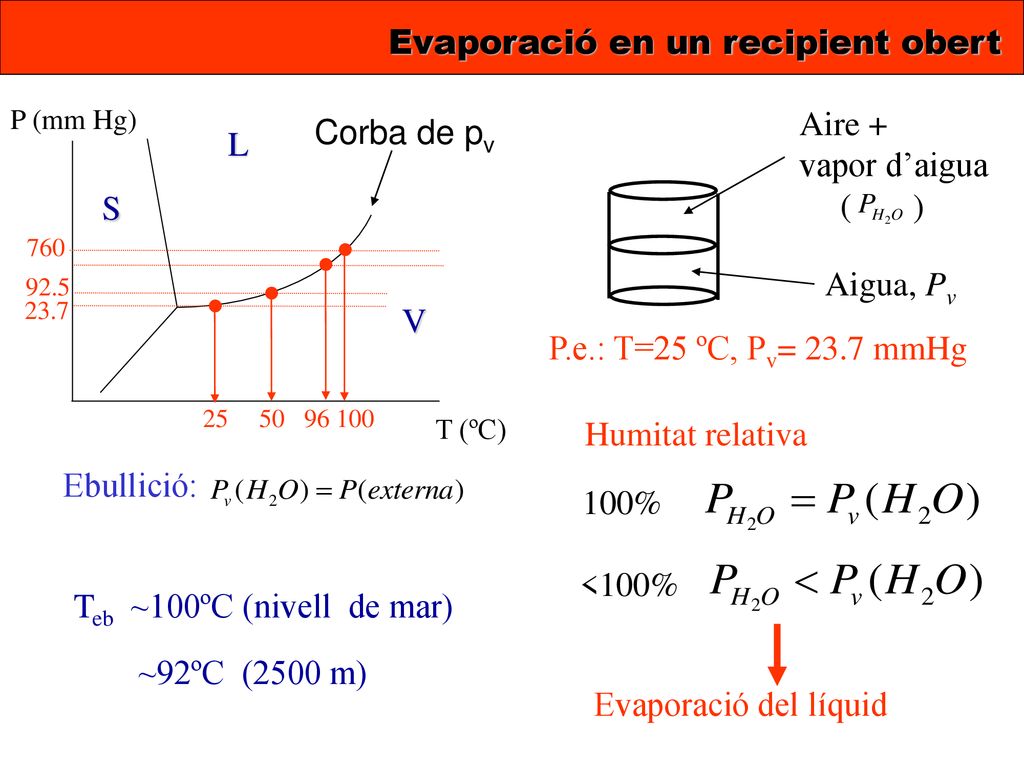

5 • • • • Evaporació en un recipient obert Aire + Corba de pv L
P (mm Hg) Aire + vapor d’aigua Corba de pv L S ( ) • 760 100 • ~92ºC (2500 m) 96 • 50 92.5 Aigua, Pv • 25 23.7 V P.e.: T=25 ºC, Pv= 23.7 mmHg T (ºC) Humitat relativa 100% Ebullició: Evaporació del líquid <100% Teb ~100ºC (nivell de mar)

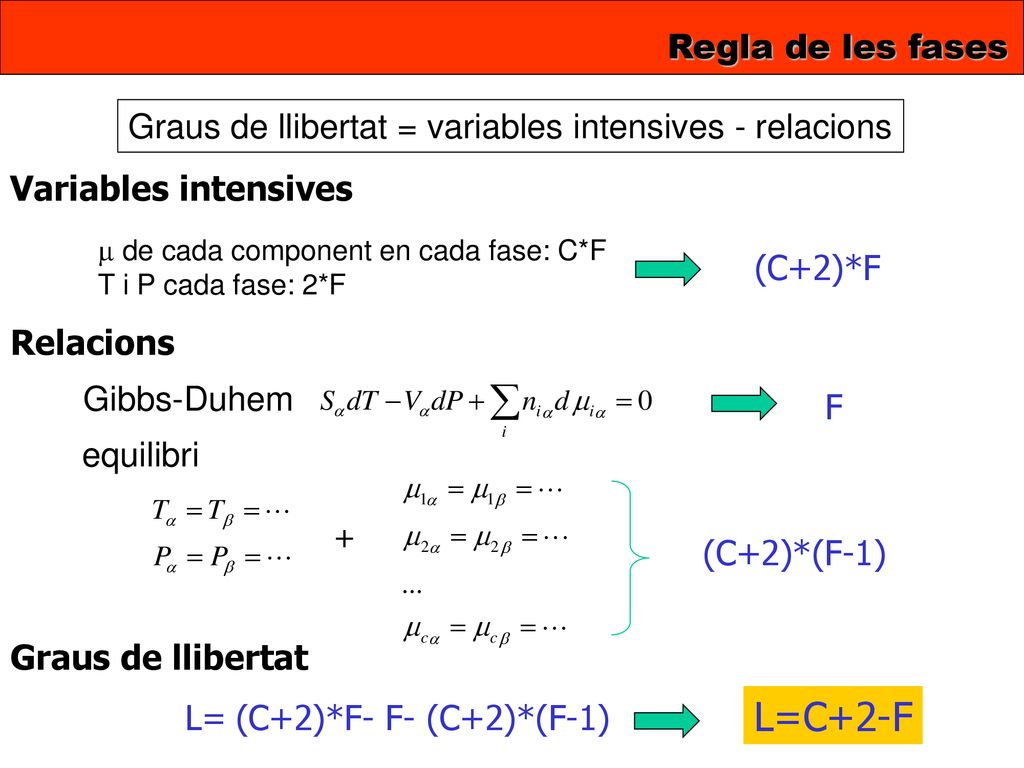

6 L=C+2-F Regla de les fases
Graus de llibertat = variables intensives - relacions m de cada component en cada fase: C*F T i P cada fase: 2*F Variables intensives (C+2)*F Relacions Gibbs-Duhem F equilibri (C+2)*(F-1) + Graus de llibertat L= (C+2)*F- F- (C+2)*(F-1) L=C+2-F

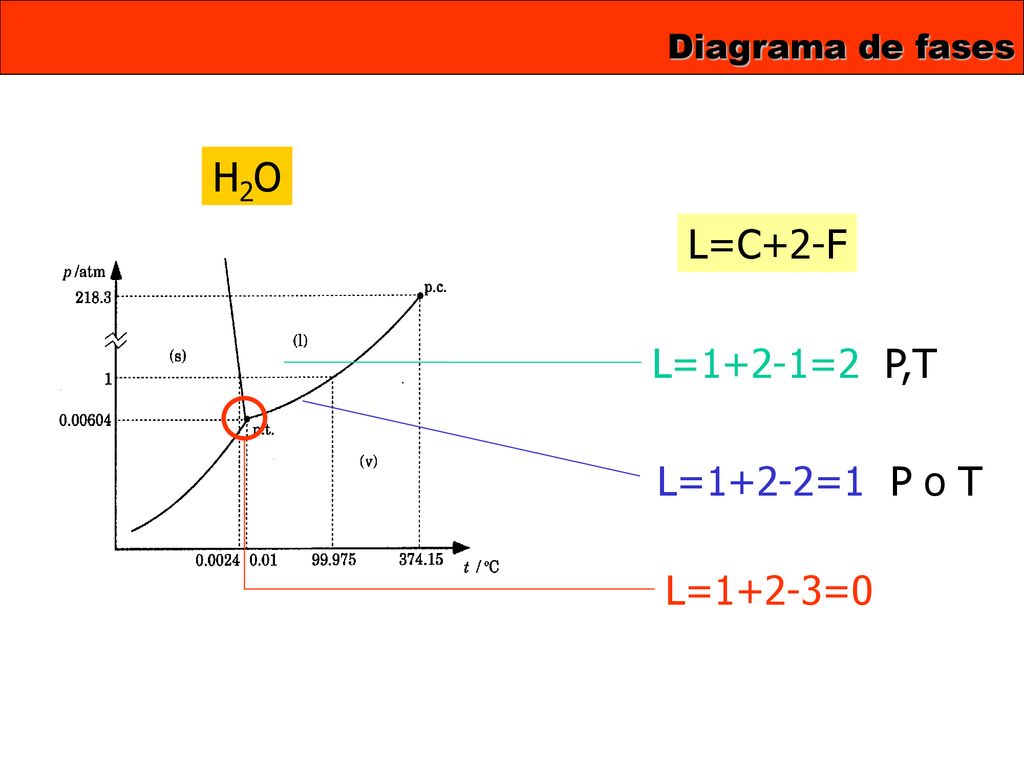

7 Diagrama de fases H2O L=C+2-F L=1+2-1=2 P,T L=1+2-3=0 L=1+2-2=1 P o T

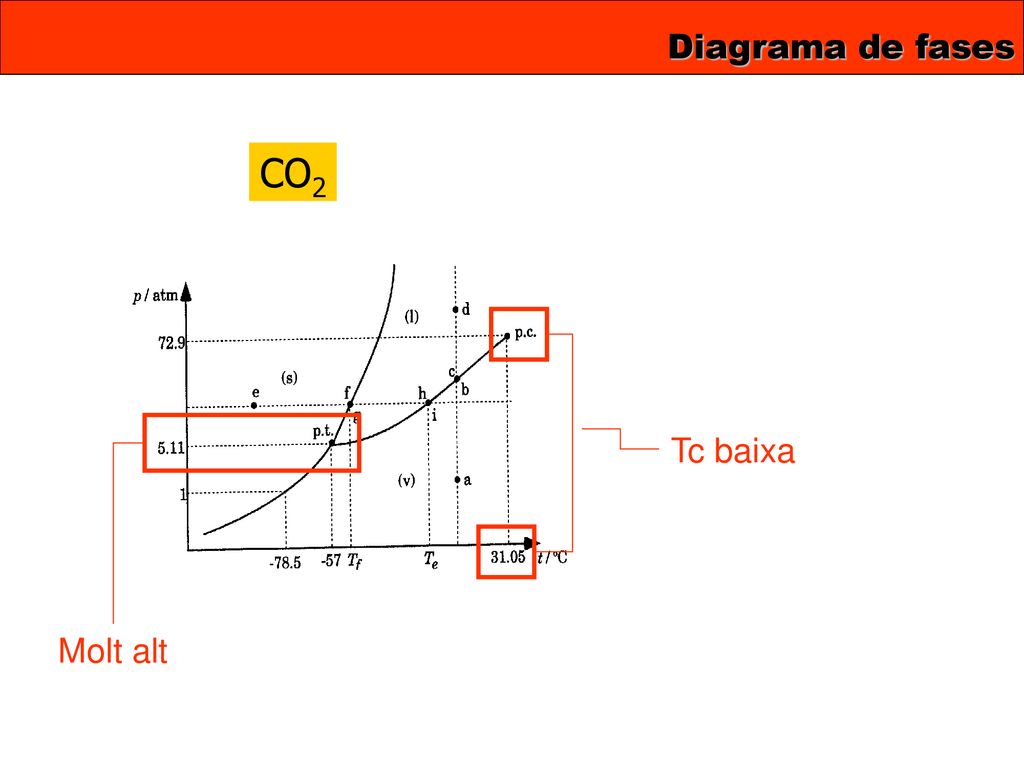

8 Diagrama de fases CO2 Tc baixa Molt alt

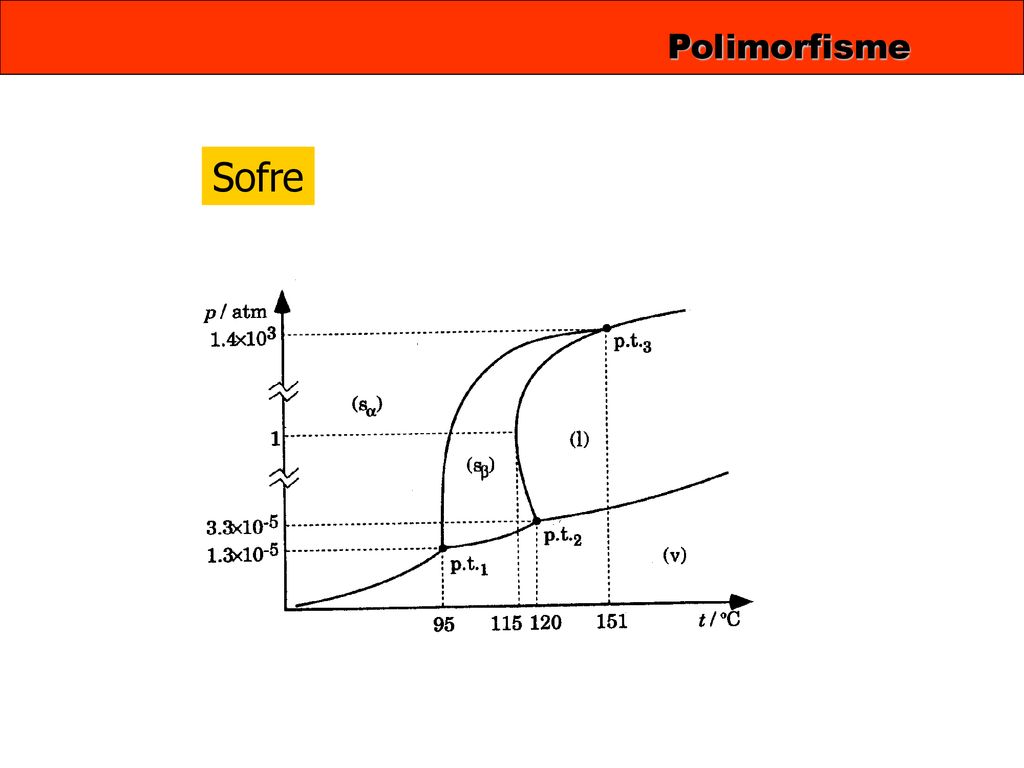

9 Polimorfisme Sofre
