NIVEL 1 SEGURIDAD BASICA DIRECCIÓN DE SEGURIDAD Y SALUD.

Presentación del tema: "NIVEL 1 SEGURIDAD BASICA DIRECCIÓN DE SEGURIDAD Y SALUD."— Transcripción de la presentación:

1 NIVEL 1 SEGURIDAD BASICA DIRECCIÓN DE SEGURIDAD Y SALUD

2 MODULO 5 ATENCIÓN A EMERGENCIAS MINA SUBTERRÁNEA

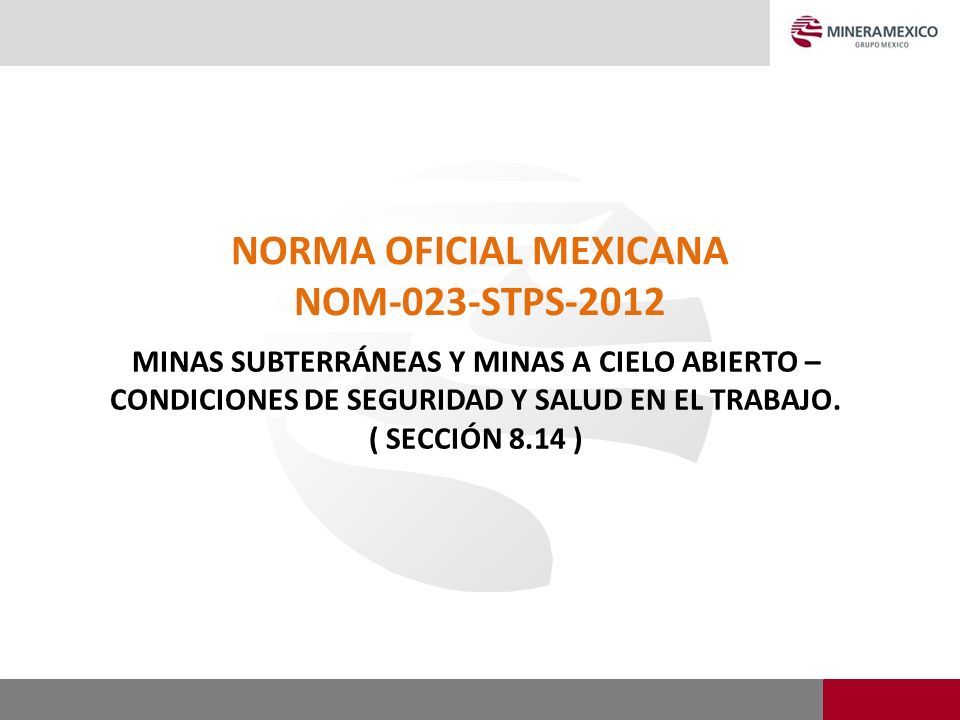

3 NORMA OFICIAL MEXICANA NOM-023-STPS-2012 MINAS SUBTERRÁNEAS Y MINAS A CIELO ABIERTO – CONDICIONES DE SEGURIDAD Y SALUD EN EL TRABAJO. ( SECCIÓN 8.14 )

4 CAPACITACIÓN, ADIESTRAMIENTO E INFORMACIÓN DE USO DE LOS REFUGIOS MINEROS (STRATA)

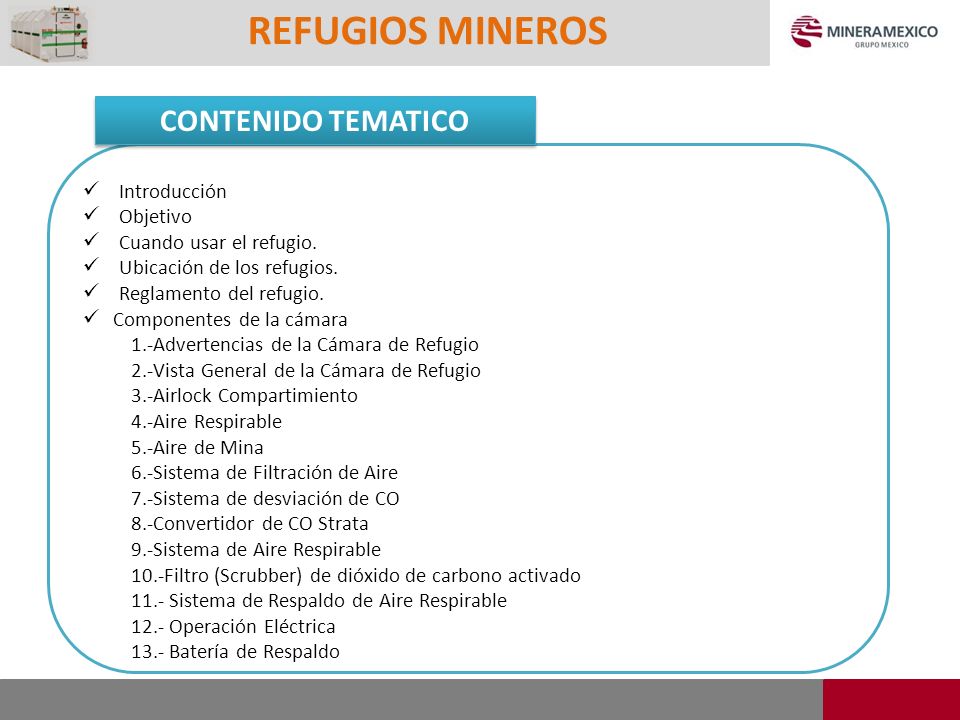

5 REFUGIOS MINEROS Introducción Objetivo Cuando usar el refugio. Ubicación de los refugios. Reglamento del refugio. Componentes de la cámara 1.-Advertencias de la Cámara de Refugio 2.-Vista General de la Cámara de Refugio 3.-Airlock Compartimiento 4.-Aire Respirable 5.-Aire de Mina 6.-Sistema de Filtración de Aire 7.-Sistema de desviación de CO 8.-Convertidor de CO Strata 9.-Sistema de Aire Respirable 10.-Filtro (Scrubber) de dióxido de carbono activado 11.- Sistema de Respaldo de Aire Respirable 12.- Operación Eléctrica 13.- Batería de Respaldo CONTENIDO TEMATICO

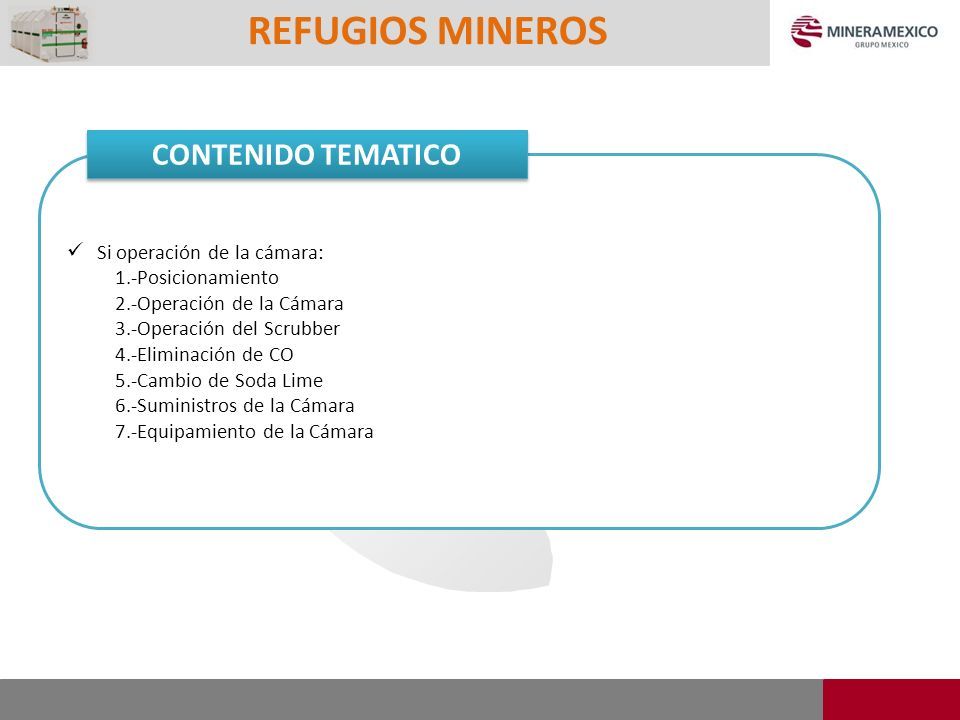

6 REFUGIOS MINEROS Si operación de la cámara: 1.-Posicionamiento 2.-Operación de la Cámara 3.-Operación del Scrubber 4.-Eliminación de CO 5.-Cambio de Soda Lime 6.-Suministros de la Cámara 7.-Equipamiento de la Cámara CONTENIDO TEMATICO

7 INTRODUCCIÓN

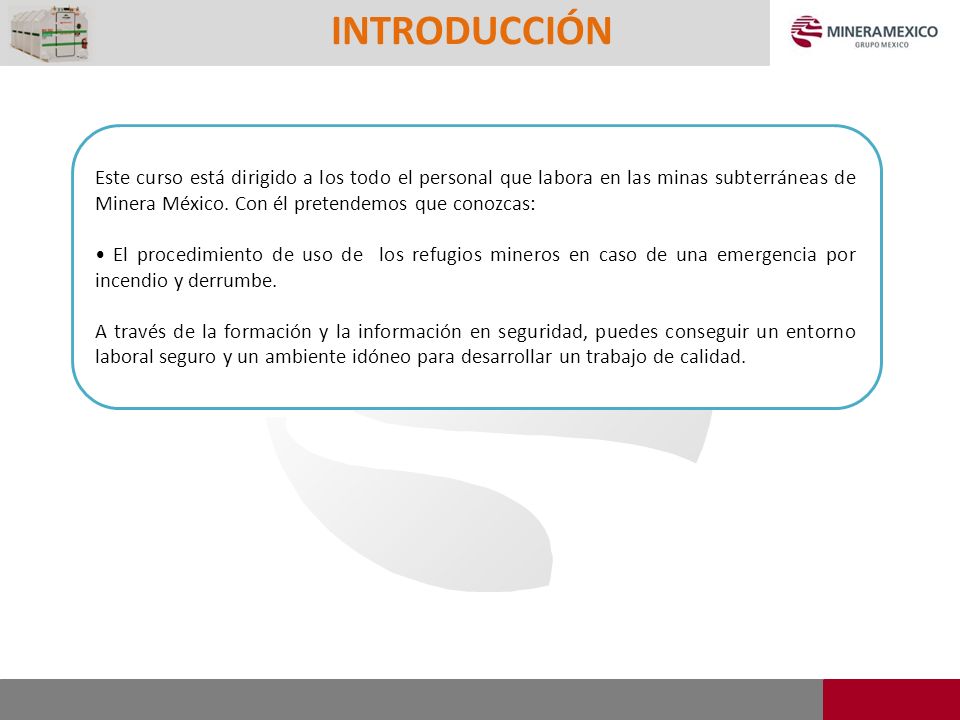

8 Este curso está dirigido a los todo el personal que labora en las minas subterráneas de Minera México. Con él pretendemos que conozcas: El procedimiento de uso de los refugios mineros en caso de una emergencia por incendio y derrumbe. A través de la formación y la información en seguridad, puedes conseguir un entorno laboral seguro y un ambiente idóneo para desarrollar un trabajo de calidad.

9 OBJETIVO

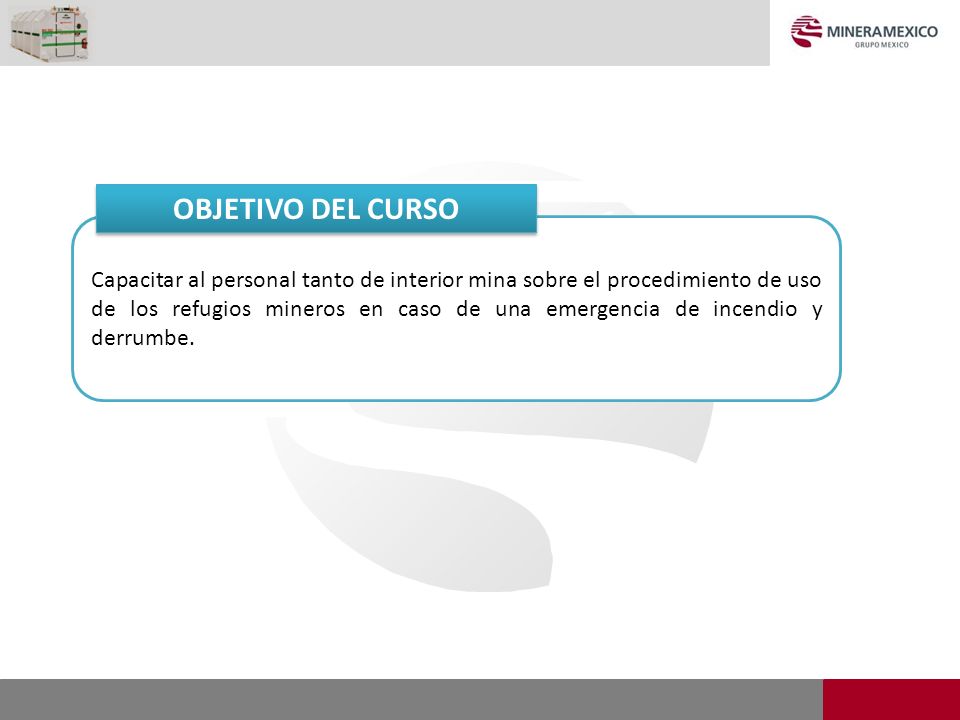

10 Capacitar al personal tanto de interior mina sobre el procedimiento de uso de los refugios mineros en caso de una emergencia de incendio y derrumbe. OBJETIVO DEL CURSO

11 CUANDO USAR EL REFUGIO

12 Cuando no se pueda pasar por que exista una cortina de humo es preferible guarecerse en el refugio y esperar hasta ser rescatado. CUANDO USAR EL REFUGIO

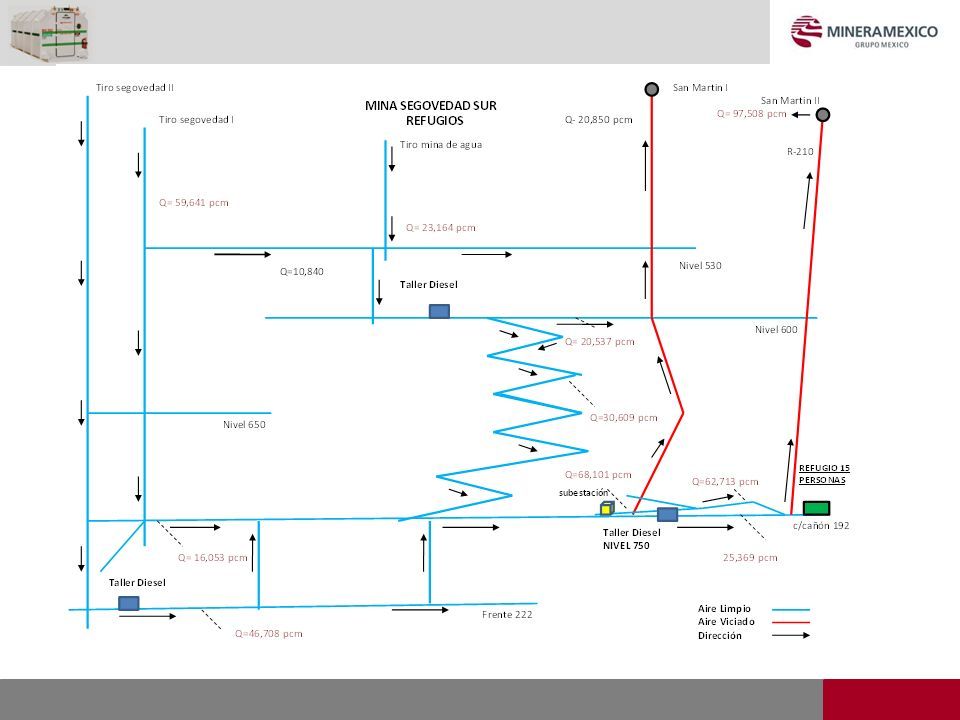

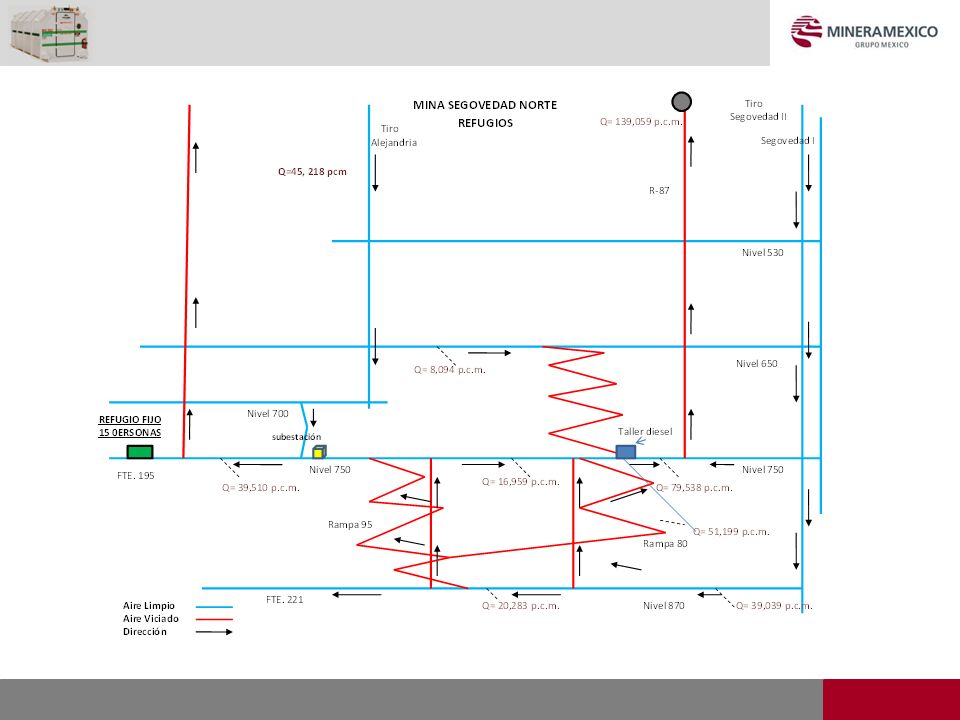

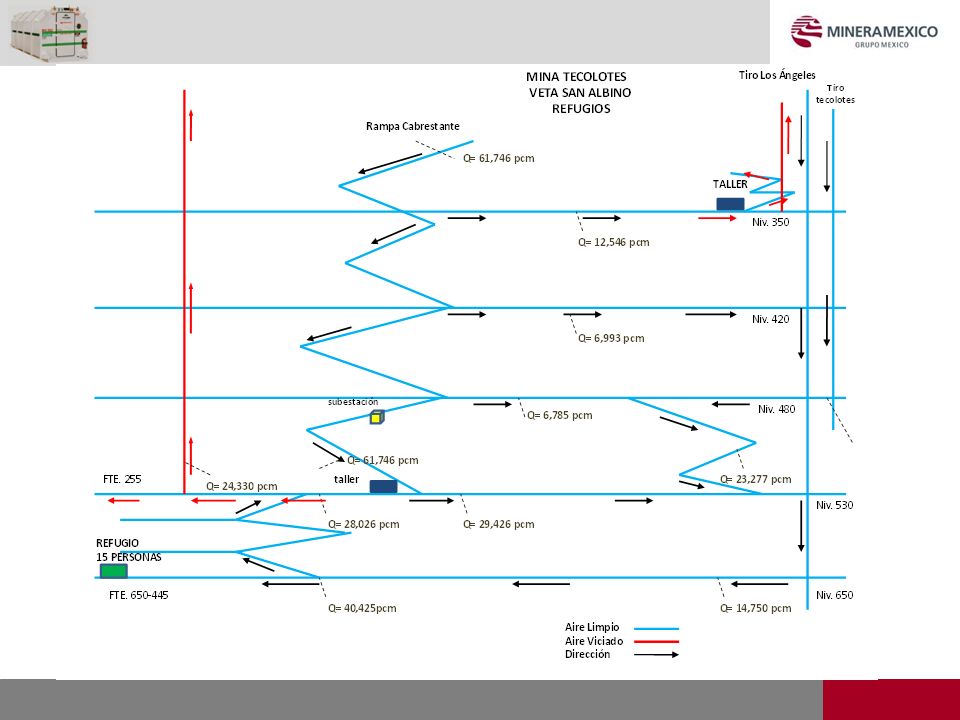

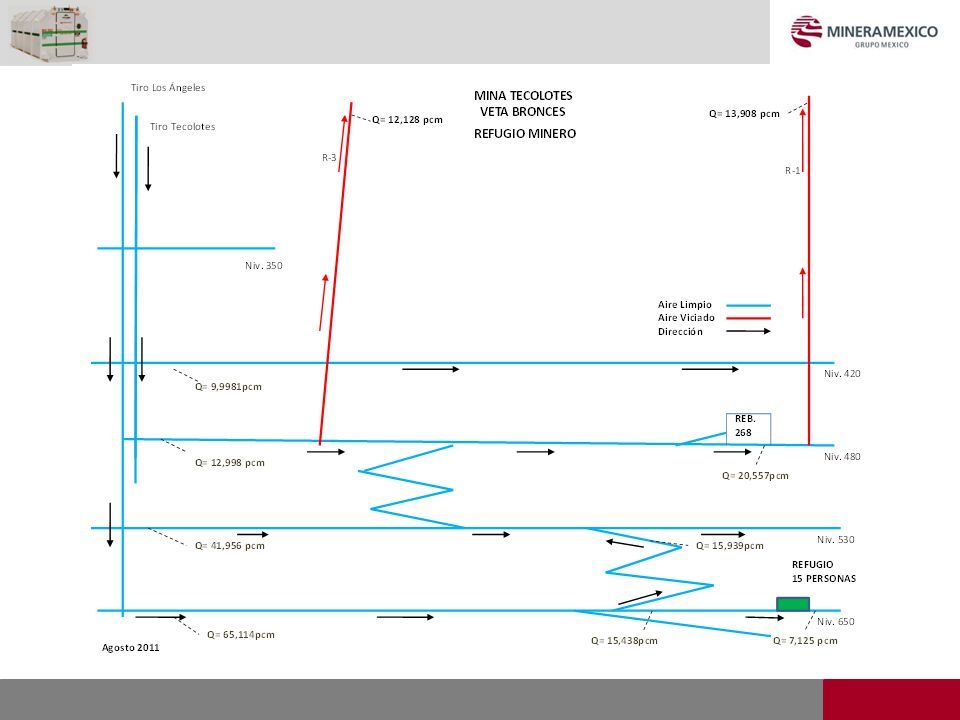

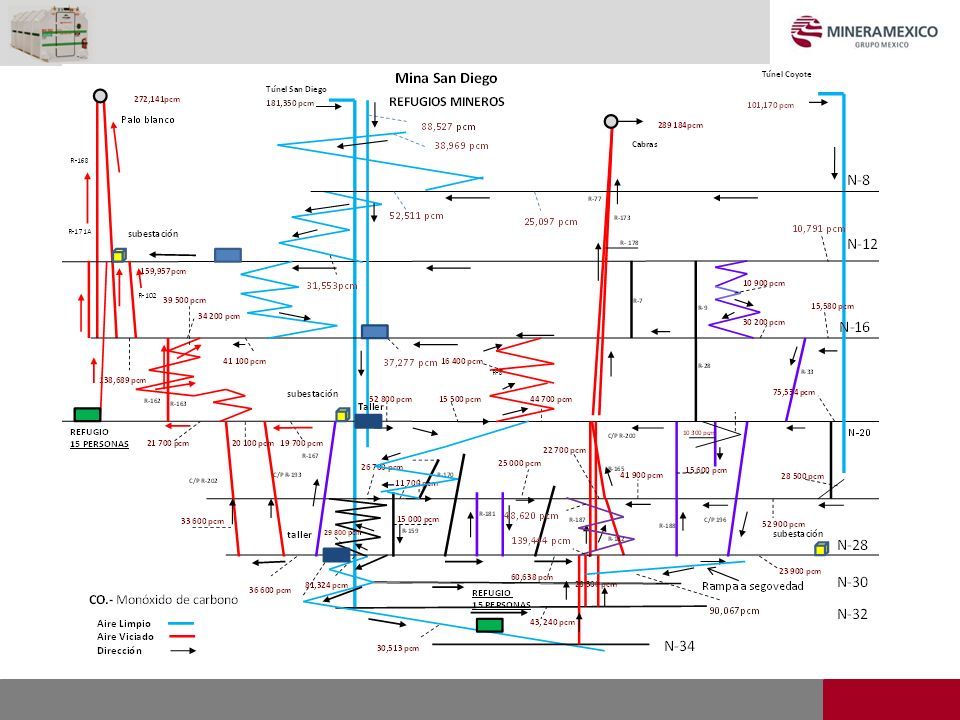

13 UBICACIÓN DE LOS REFUGIOS

14

15

16

17

18

19 REGLAMENTO DEL REFUGIO

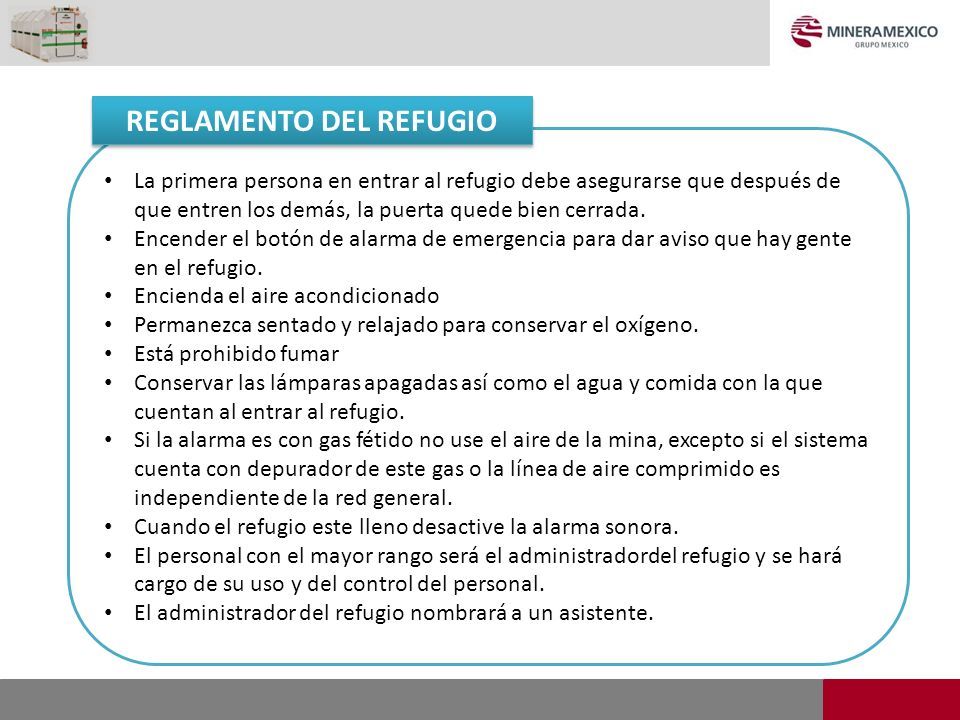

20 La primera persona en entrar al refugio debe asegurarse que después de que entren los demás, la puerta quede bien cerrada. Encender el botón de alarma de emergencia para dar aviso que hay gente en el refugio. Encienda el aire acondicionado Permanezca sentado y relajado para conservar el oxígeno. Está prohibido fumar Conservar las lámparas apagadas así como el agua y comida con la que cuentan al entrar al refugio. Si la alarma es con gas fétido no use el aire de la mina, excepto si el sistema cuenta con depurador de este gas o la línea de aire comprimido es independiente de la red general. Cuando el refugio este lleno desactive la alarma sonora. El personal con el mayor rango será el administradordel refugio y se hará cargo de su uso y del control del personal. El administrador del refugio nombrará a un asistente. REGLAMENTO DEL REFUGIO

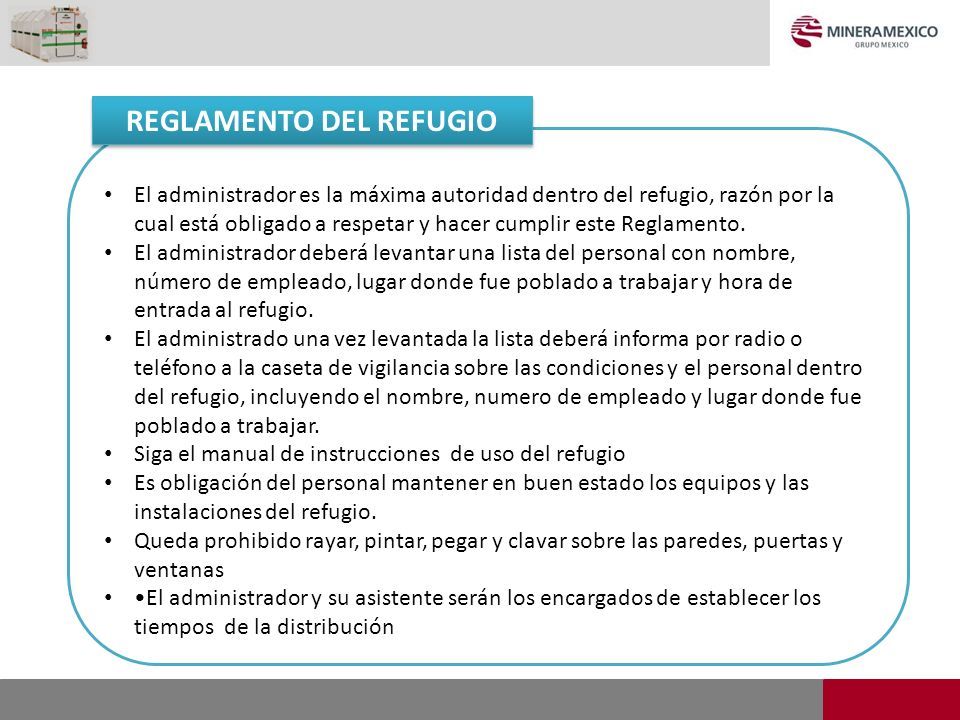

21 El administrador es la máxima autoridad dentro del refugio, razón por la cual está obligado a respetar y hacer cumplir este Reglamento. El administrador deberá levantar una lista del personal con nombre, número de empleado, lugar donde fue poblado a trabajar y hora de entrada al refugio. El administrado una vez levantada la lista deberá informa por radio o teléfono a la caseta de vigilancia sobre las condiciones y el personal dentro del refugio, incluyendo el nombre, numero de empleado y lugar donde fue poblado a trabajar. Siga el manual de instrucciones de uso del refugio Es obligación del personal mantener en buen estado los equipos y las instalaciones del refugio. Queda prohibido rayar, pintar, pegar y clavar sobre las paredes, puertas y ventanas El administrador y su asistente serán los encargados de establecer los tiempos de la distribución REGLAMENTO DEL REFUGIO

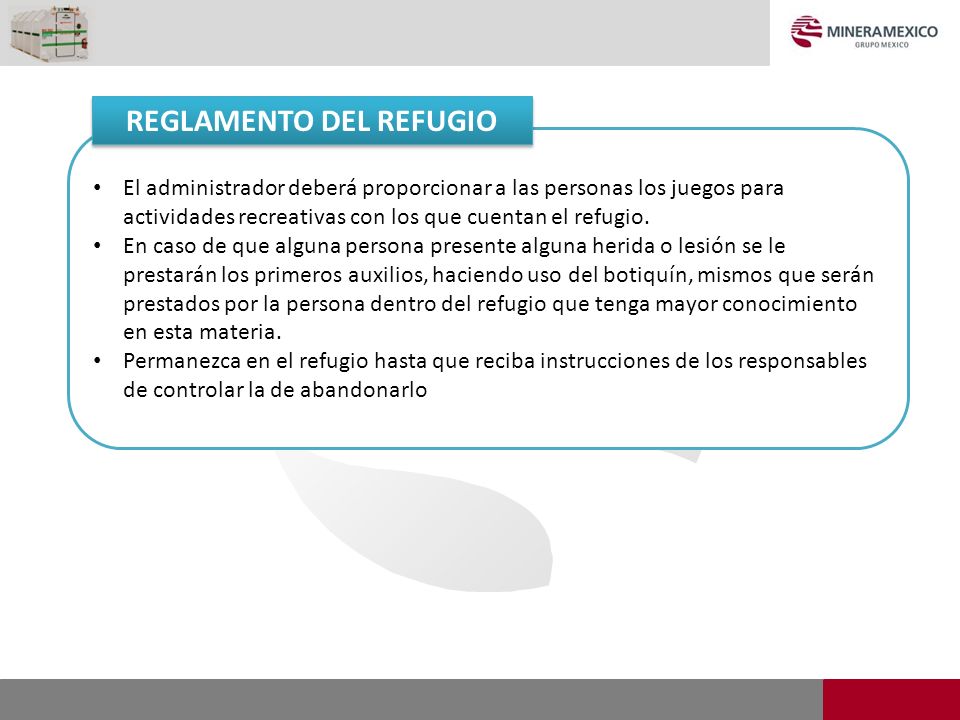

22 El administrador deberá proporcionar a las personas los juegos para actividades recreativas con los que cuentan el refugio. En caso de que alguna persona presente alguna herida o lesión se le prestarán los primeros auxilios, haciendo uso del botiquín, mismos que serán prestados por la persona dentro del refugio que tenga mayor conocimiento en esta materia. Permanezca en el refugio hasta que reciba instrucciones de los responsables de controlar la de abandonarlo REGLAMENTO DEL REFUGIO

23 COMPONENTES DE LA CÁMARA

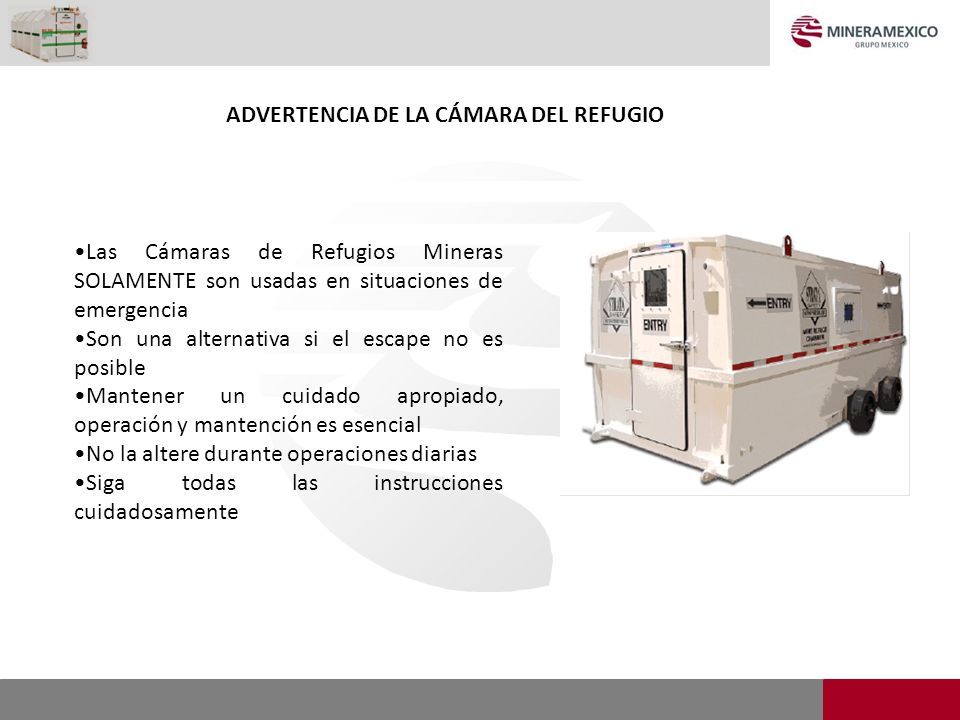

24 Las Cámaras de Refugios Mineras SOLAMENTE son usadas en situaciones de emergencia Son una alternativa si el escape no es posible Mantener un cuidado apropiado, operación y mantención es esencial No la altere durante operaciones diarias Siga todas las instrucciones cuidadosamente ADVERTENCIA DE LA CÁMARA DEL REFUGIO

25 Entrada Airlock con sistema de filtración de aire y baño separado VISTA GENERAL DE LA CÁMARA DE REFUGIO Interruptores de luces, Sistema de Filtración de Aire, extintor y botiquín de primeros auxilios Asientos y almacenamiento, depurador de aire CO2 y cilindros de oxigeno

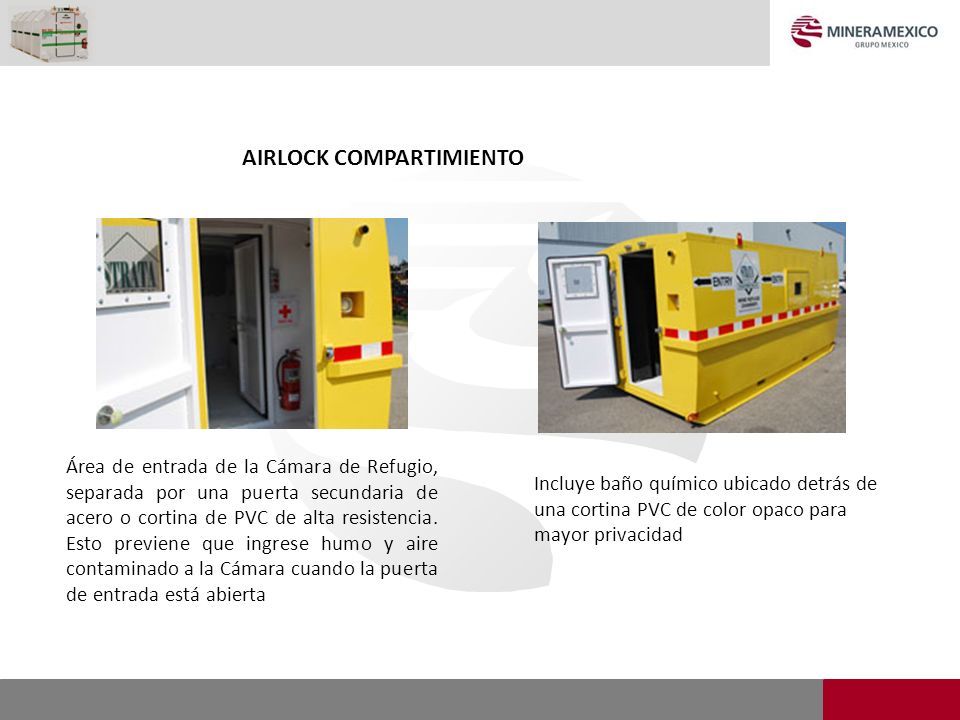

26 AIRLOCK COMPARTIMIENTO Área de entrada de la Cámara de Refugio, separada por una puerta secundaria de acero o cortina de PVC de alta resistencia. Esto previene que ingrese humo y aire contaminado a la Cámara cuando la puerta de entrada está abierta Incluye baño químico ubicado detrás de una cortina PVC de color opaco para mayor privacidad

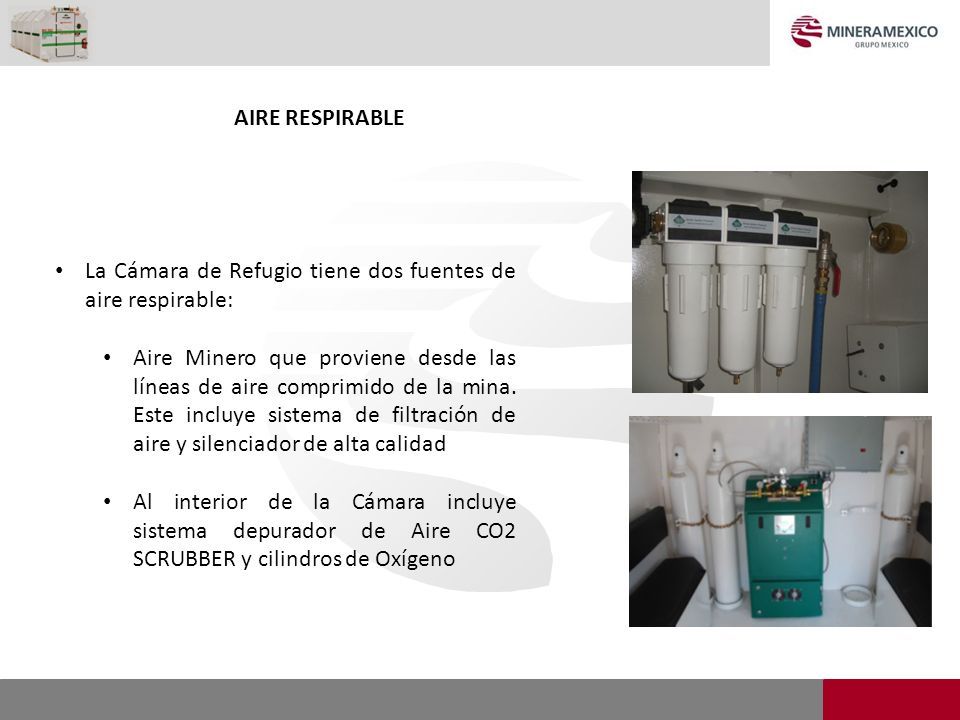

27 La Cámara de Refugio tiene dos fuentes de aire respirable: Aire Minero que proviene desde las líneas de aire comprimido de la mina. Este incluye sistema de filtración de aire y silenciador de alta calidad Al interior de la Cámara incluye sistema depurador de Aire CO2 SCRUBBER y cilindros de Oxígeno AIRE RESPIRABLE

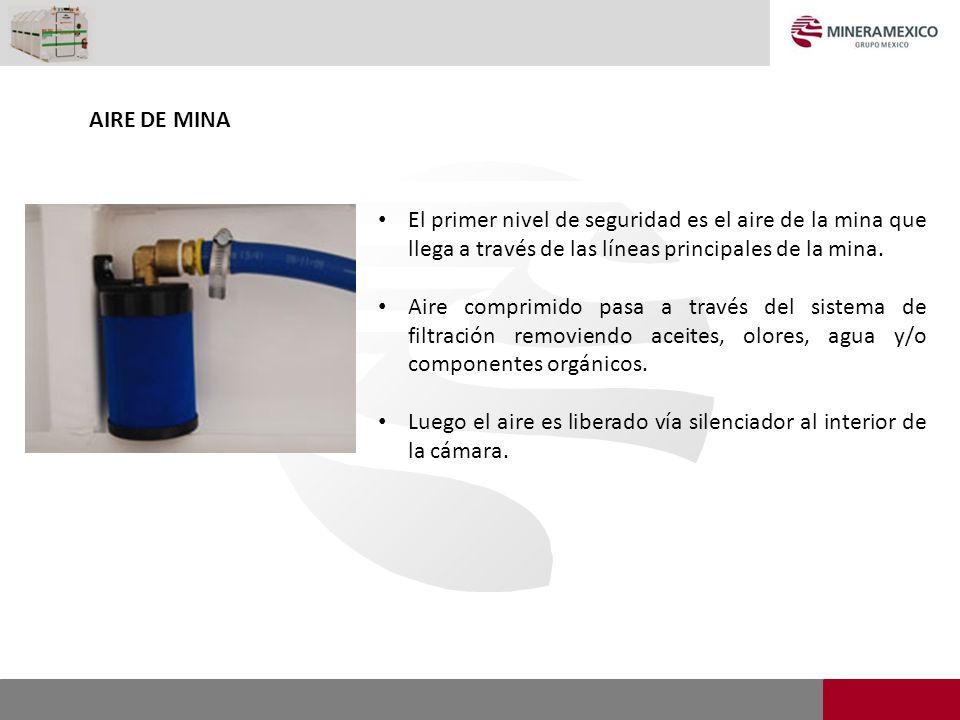

28 El primer nivel de seguridad es el aire de la mina que llega a través de las líneas principales de la mina. Aire comprimido pasa a través del sistema de filtración removiendo aceites, olores, agua y/o componentes orgánicos. Luego el aire es liberado vía silenciador al interior de la cámara. AIRE DE MINA

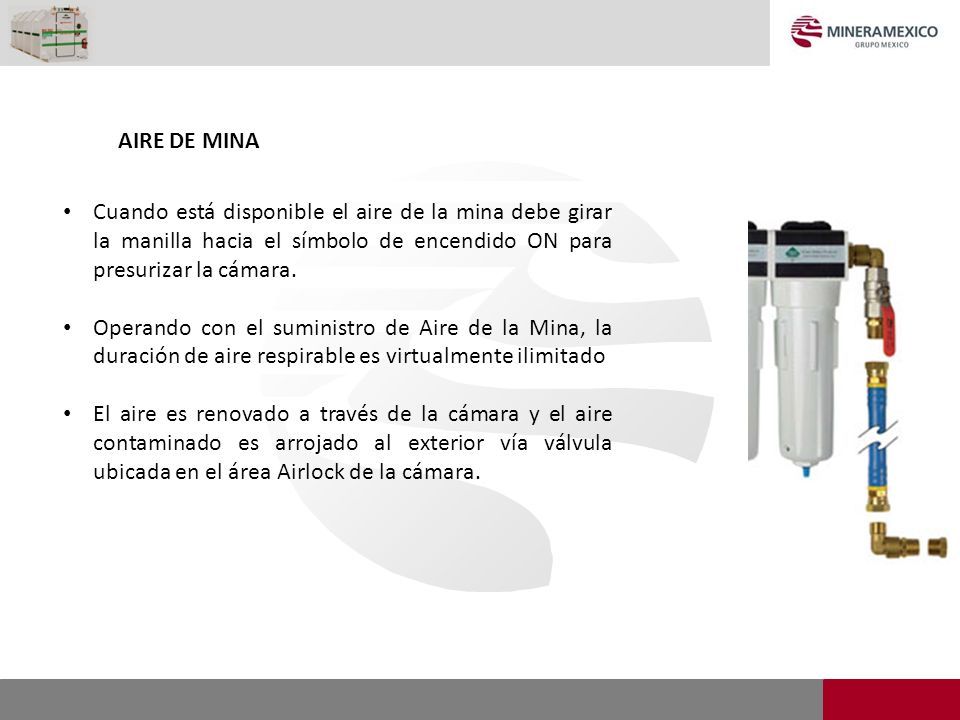

29 Cuando está disponible el aire de la mina debe girar la manilla hacia el símbolo de encendido ON para presurizar la cámara. Operando con el suministro de Aire de la Mina, la duración de aire respirable es virtualmente ilimitado El aire es renovado a través de la cámara y el aire contaminado es arrojado al exterior vía válvula ubicada en el área Airlock de la cámara. AIRE DE MINA

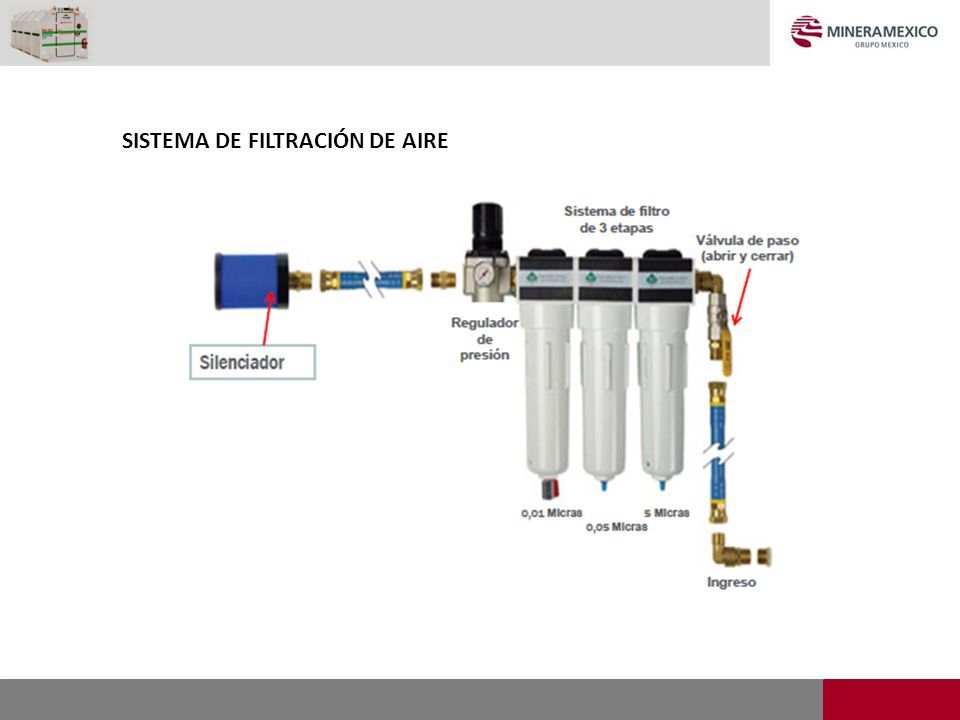

30 SISTEMA DE FILTRACIÓN DE AIRE

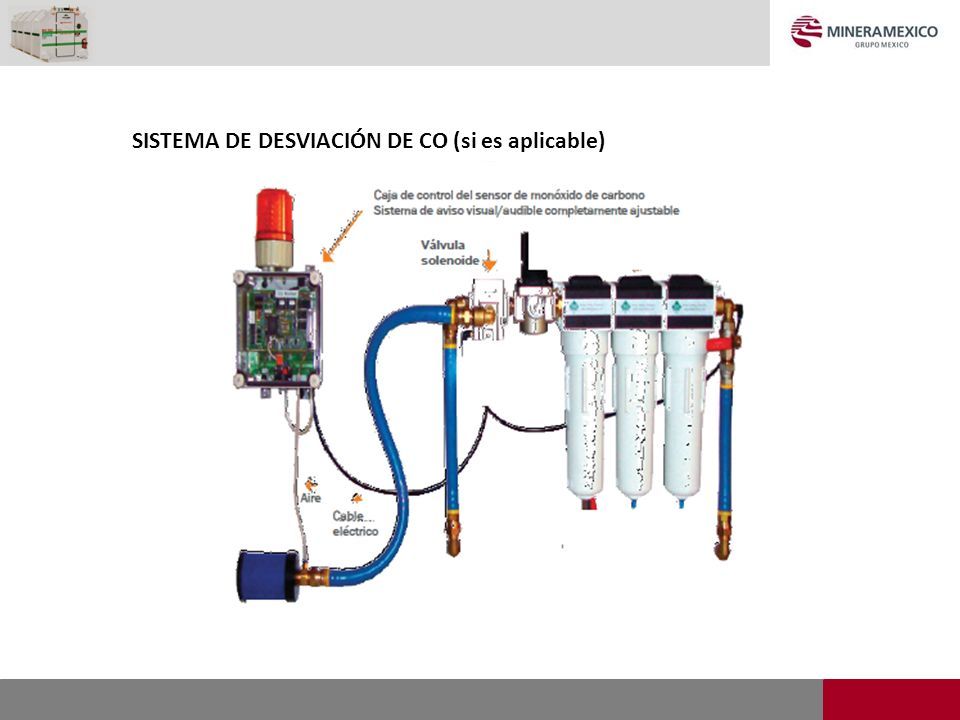

31 SISTEMA DE DESVIACIÓN DE CO (si es aplicable)

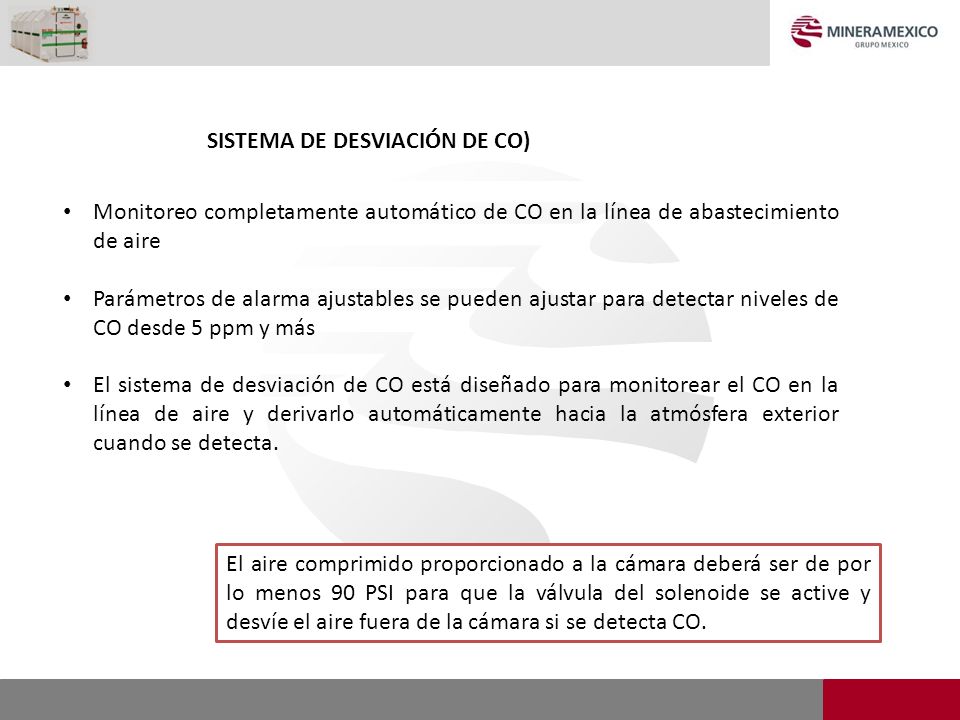

32 SISTEMA DE DESVIACIÓN DE CO) Monitoreo completamente automático de CO en la línea de abastecimiento de aire Parámetros de alarma ajustables se pueden ajustar para detectar niveles de CO desde 5 ppm y más El sistema de desviación de CO está diseñado para monitorear el CO en la línea de aire y derivarlo automáticamente hacia la atmósfera exterior cuando se detecta. El aire comprimido proporcionado a la cámara deberá ser de por lo menos 90 PSI para que la válvula del solenoide se active y desvíe el aire fuera de la cámara si se detecta CO.

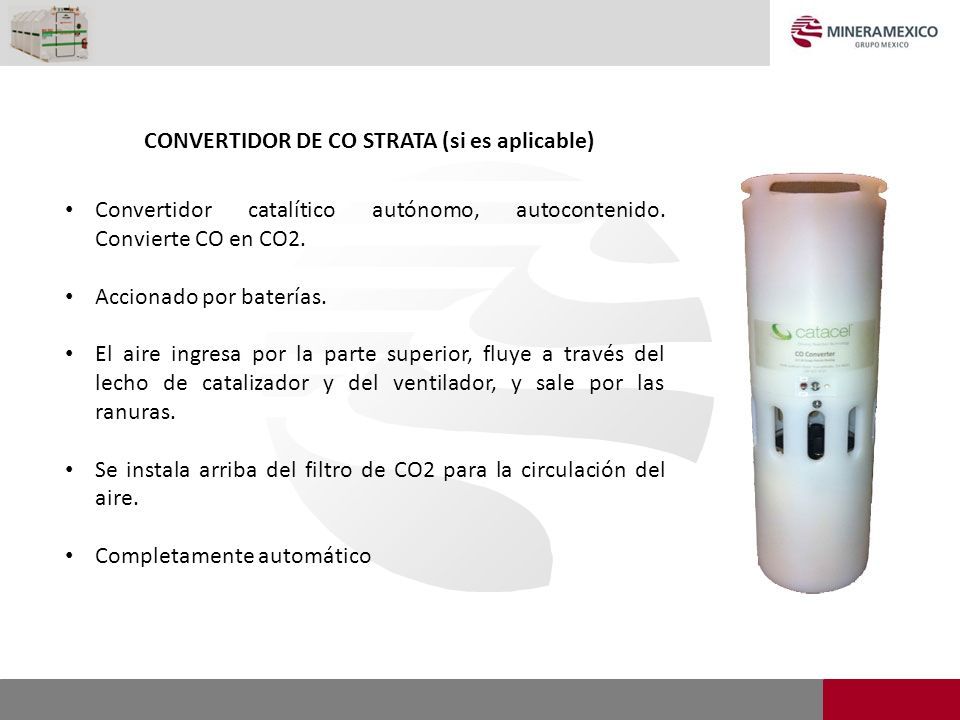

33 CONVERTIDOR DE CO STRATA (si es aplicable) Convertidor catalítico autónomo, autocontenido. Convierte CO en CO2. Accionado por baterías. El aire ingresa por la parte superior, fluye a través del lecho de catalizador y del ventilador, y sale por las ranuras. Se instala arriba del filtro de CO2 para la circulación del aire. Completamente automático

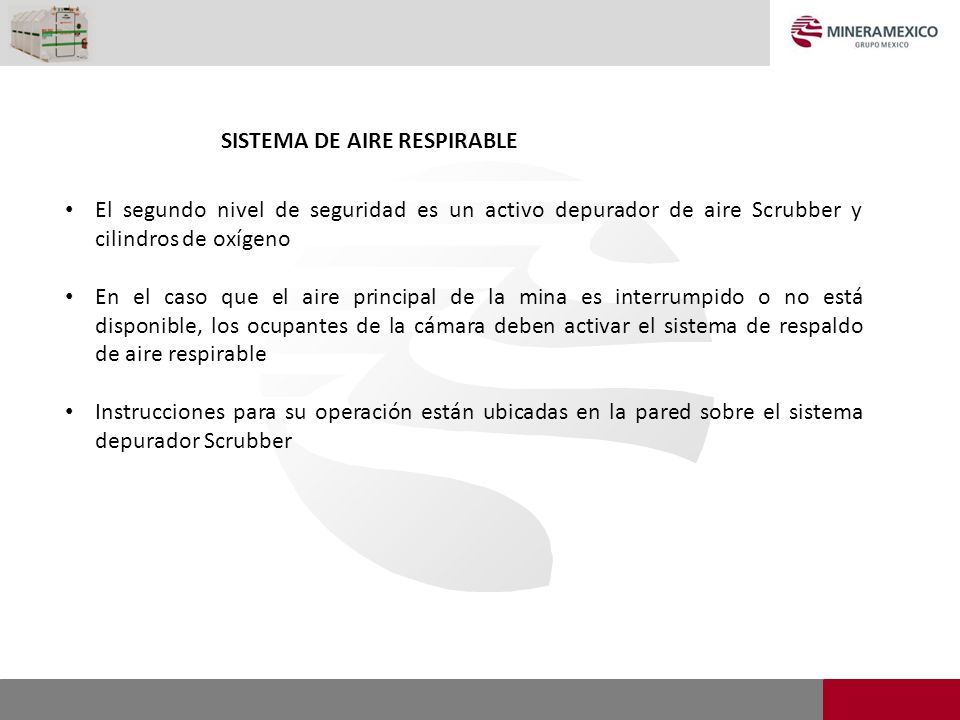

34 SISTEMA DE AIRE RESPIRABLE El segundo nivel de seguridad es un activo depurador de aire Scrubber y cilindros de oxígeno En el caso que el aire principal de la mina es interrumpido o no está disponible, los ocupantes de la cámara deben activar el sistema de respaldo de aire respirable Instrucciones para su operación están ubicadas en la pared sobre el sistema depurador Scrubber

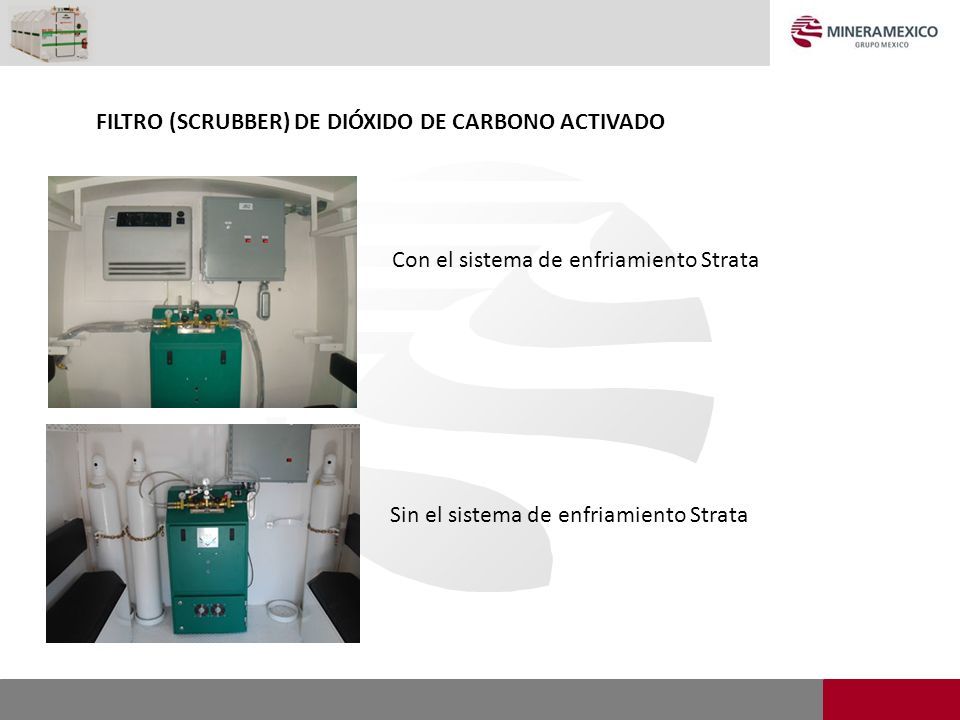

35 FILTRO (SCRUBBER) DE DIÓXIDO DE CARBONO ACTIVADO Con el sistema de enfriamiento Strata Sin el sistema de enfriamiento Strata

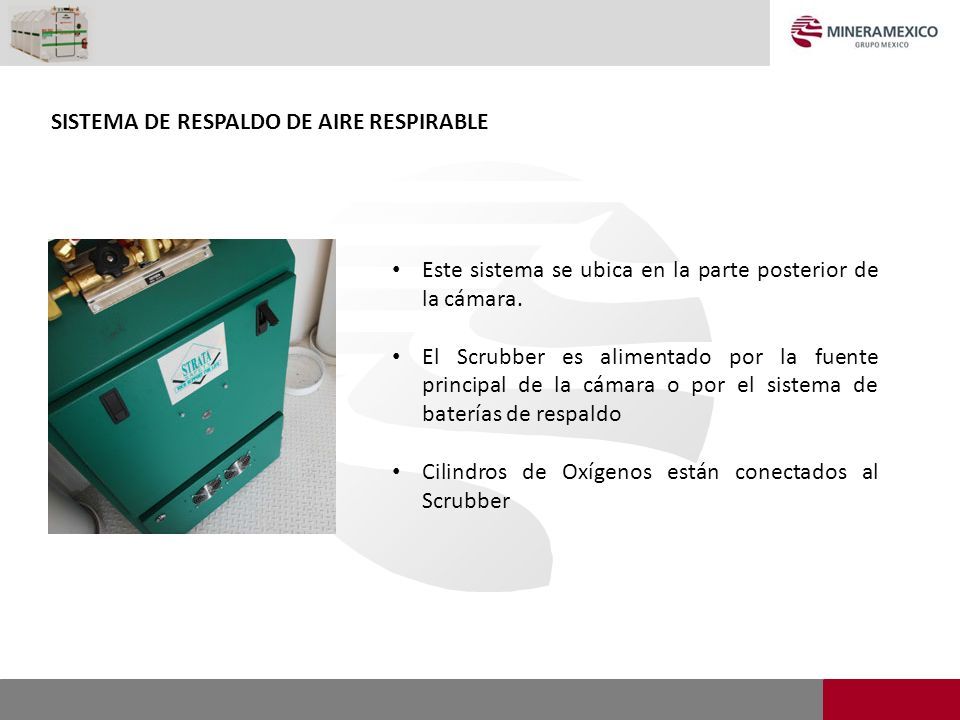

36 SISTEMA DE RESPALDO DE AIRE RESPIRABLE Este sistema se ubica en la parte posterior de la cámara. El Scrubber es alimentado por la fuente principal de la cámara o por el sistema de baterías de respaldo Cilindros de Oxígenos están conectados al Scrubber

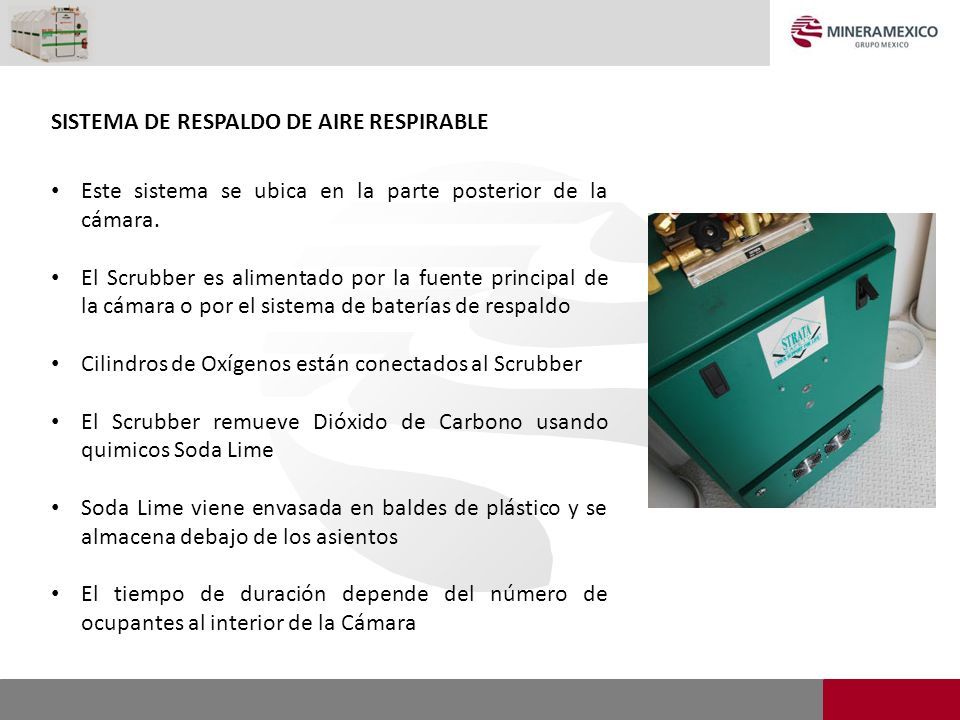

37 SISTEMA DE RESPALDO DE AIRE RESPIRABLE Este sistema se ubica en la parte posterior de la cámara. El Scrubber es alimentado por la fuente principal de la cámara o por el sistema de baterías de respaldo Cilindros de Oxígenos están conectados al Scrubber El Scrubber remueve Dióxido de Carbono usando quimicos Soda Lime Soda Lime viene envasada en baldes de plástico y se almacena debajo de los asientos El tiempo de duración depende del número de ocupantes al interior de la Cámara

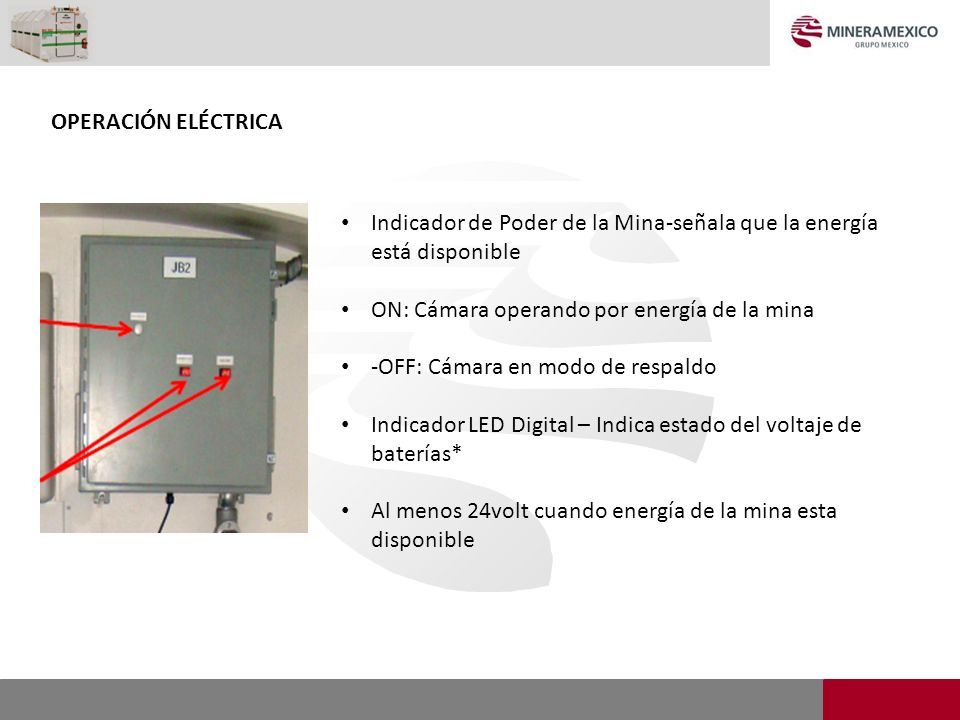

38 OPERACIÓN ELÉCTRICA Indicador de Poder de la Mina-señala que la energía está disponible ON: Cámara operando por energía de la mina -OFF: Cámara en modo de respaldo Indicador LED Digital – Indica estado del voltaje de baterías* Al menos 24volt cuando energía de la mina esta disponible

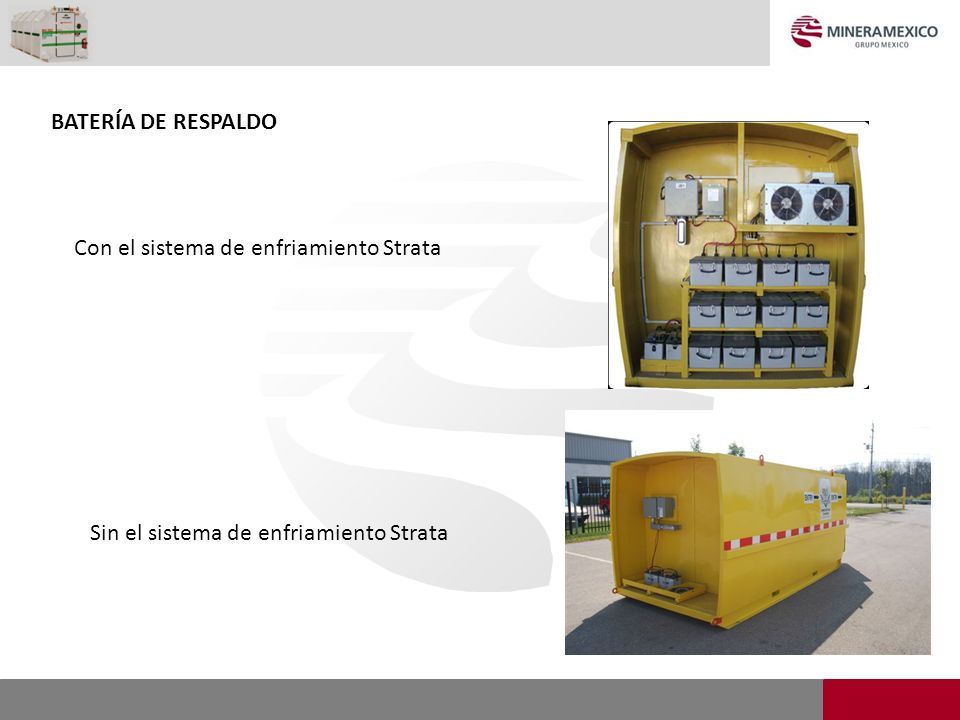

39 BATERÍA DE RESPALDO Con el sistema de enfriamiento Strata Sin el sistema de enfriamiento Strata

40 OPERACIÓN DE LA CÁMARA

41 POSICIONAMIENTO La ubicación de la cámara está predeterminada e indicada en el mapa de la mina Ubique la cámara en posición y ajuste las fuentes de electricidad y aire comprimido según aplique. Asegúrese de que al interior de la Cámara la puerta secundaria esté completamente cerrada Asegúrese que la puerta de acceso principal esté completamente cerrada Remueva el remolque, si éste se encuentra ajustado a la cámara (esto es muy importante ya que la puerta no se abrirá si el remolque esta ajustado a la cámara)

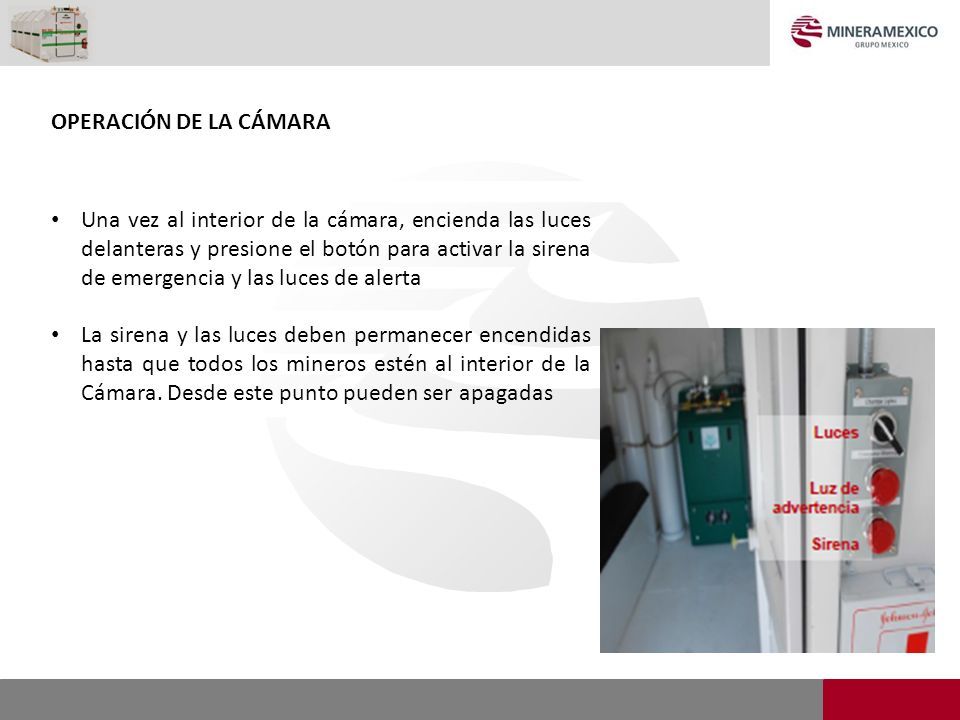

42 OPERACIÓN DE LA CÁMARA Una vez al interior de la cámara, encienda las luces delanteras y presione el botón para activar la sirena de emergencia y las luces de alerta La sirena y las luces deben permanecer encendidas hasta que todos los mineros estén al interior de la Cámara. Desde este punto pueden ser apagadas

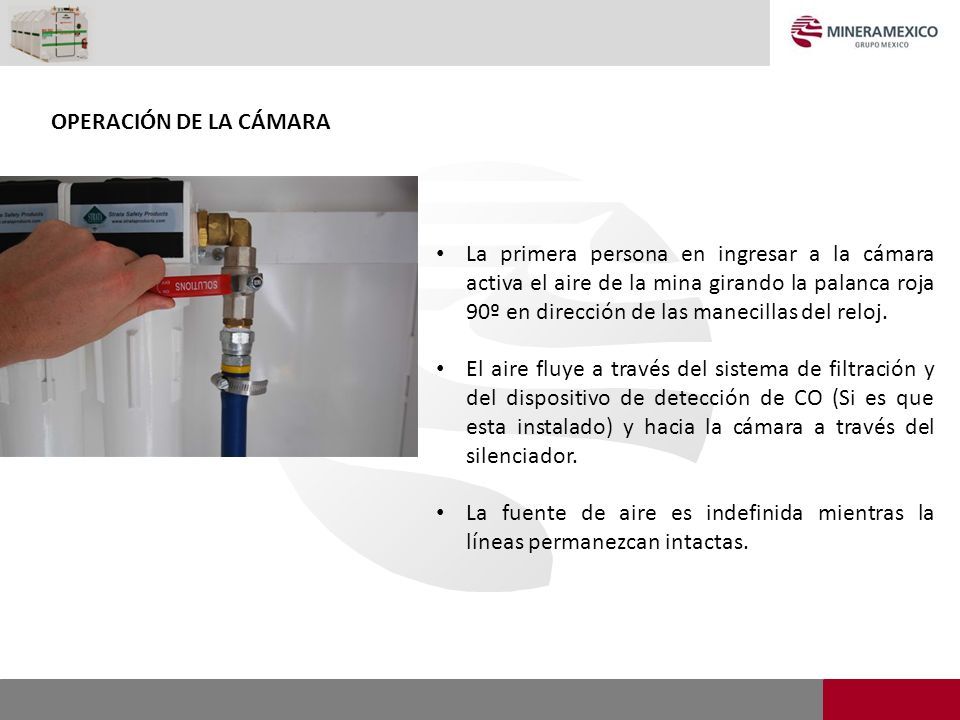

43 OPERACIÓN DE LA CÁMARA La primera persona en ingresar a la cámara activa el aire de la mina girando la palanca roja 90º en dirección de las manecillas del reloj. El aire fluye a través del sistema de filtración y del dispositivo de detección de CO (Si es que esta instalado) y hacia la cámara a través del silenciador. La fuente de aire es indefinida mientras la líneas permanezcan intactas.

44 OPERACIÓN DE LA CÁMARA En caso de que este instalado el sistema de desviacion de CO monitorea la calidad del aire de la mina que ingresa a la camara de refugio. Si se detectan mas de 25 ppm de CO, el sistema emite una alarma visible y audible y desviará el aire afuera de la cámara*. El aire de la mina entonces debe ser apagado. El aire comprimido proporcionado a la cámara deberá ser de por lo menos 90 PSI para que la válvula del solenoide se active y desvíe el aire fuera de la cámara si se detecta CO.

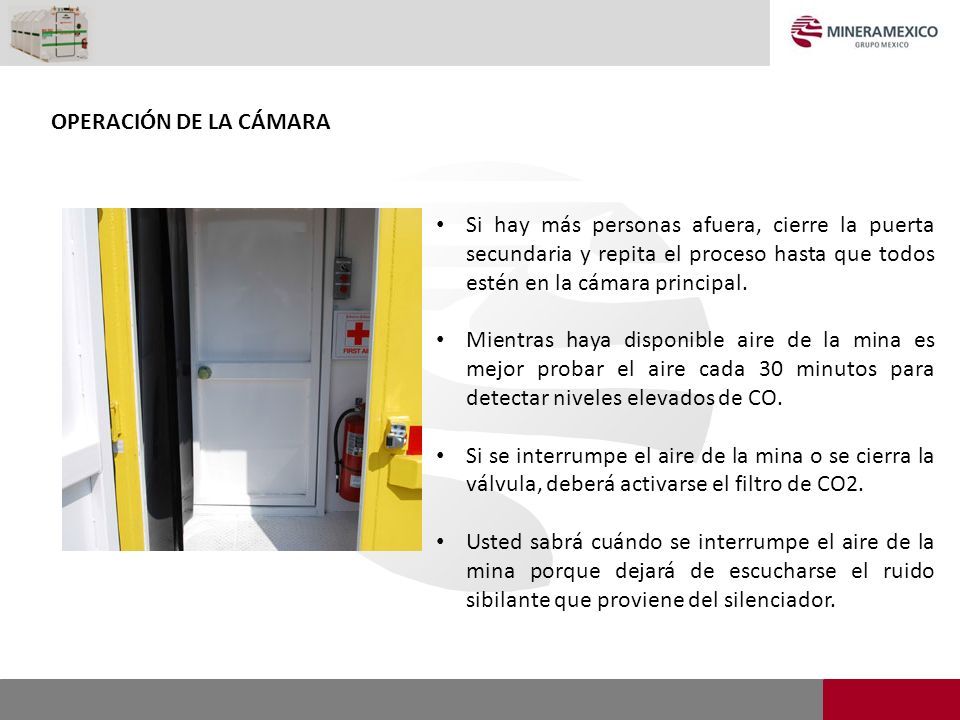

45 OPERACIÓN DE LA CÁMARA Si hay más personas afuera, cierre la puerta secundaria y repita el proceso hasta que todos estén en la cámara principal. Mientras haya disponible aire de la mina es mejor probar el aire cada 30 minutos para detectar niveles elevados de CO. Si se interrumpe el aire de la mina o se cierra la válvula, deberá activarse el filtro de CO2. Usted sabrá cuándo se interrumpe el aire de la mina porque dejará de escucharse el ruido sibilante que proviene del silenciador.

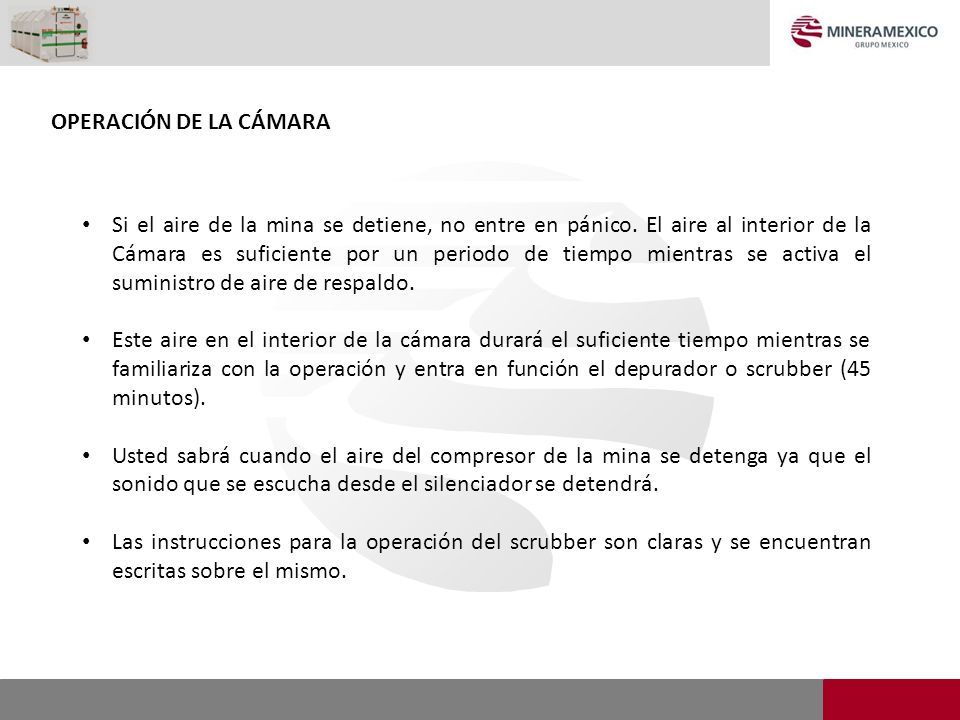

46 OPERACIÓN DE LA CÁMARA Si el aire de la mina se detiene, no entre en pánico. El aire al interior de la Cámara es suficiente por un periodo de tiempo mientras se activa el suministro de aire de respaldo. Este aire en el interior de la cámara durará el suficiente tiempo mientras se familiariza con la operación y entra en función el depurador o scrubber (45 minutos). Usted sabrá cuando el aire del compresor de la mina se detenga ya que el sonido que se escucha desde el silenciador se detendrá. Las instrucciones para la operación del scrubber son claras y se encuentran escritas sobre el mismo.

47 OPERACIÓN DEL SCRUBBER (depurador de aire) Abra completamente las válvulas de cada uno de los cilindros Encienda las válvulas de control de oxígeno Fije el medidor de flujo de oxígeno acuerdo al número de ocupantes

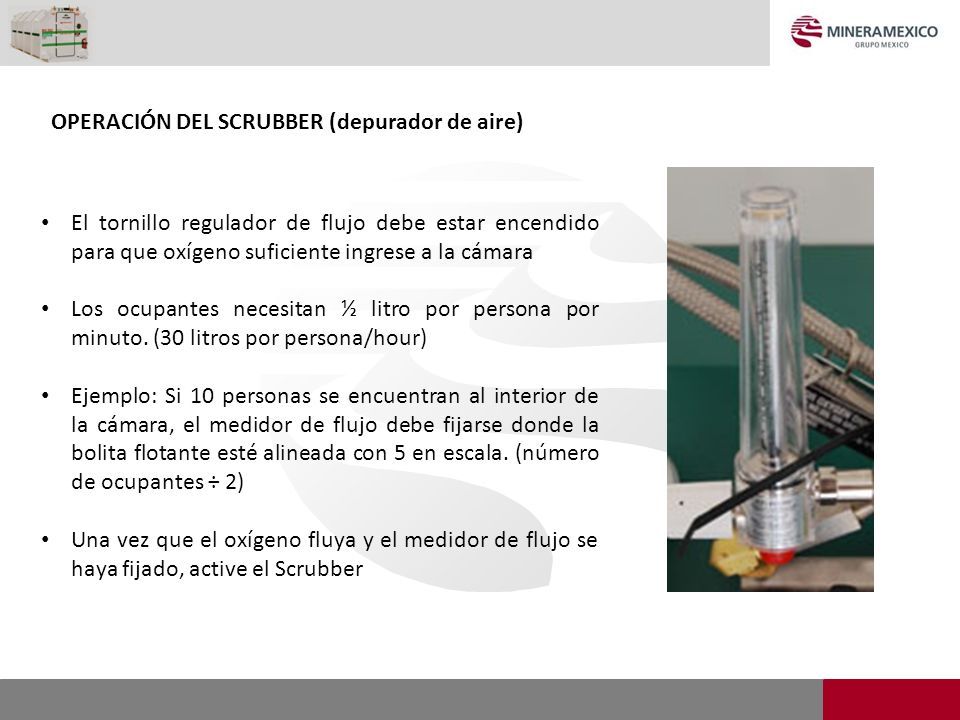

48 OPERACIÓN DEL SCRUBBER (depurador de aire) El tornillo regulador de flujo debe estar encendido para que oxígeno suficiente ingrese a la cámara Los ocupantes necesitan ½ litro por persona por minuto. (30 litros por persona/hour) Ejemplo: Si 10 personas se encuentran al interior de la cámara, el medidor de flujo debe fijarse donde la bolita flotante esté alineada con 5 en escala. (número de ocupantes ÷ 2) Una vez que el oxígeno fluya y el medidor de flujo se haya fijado, active el Scrubber

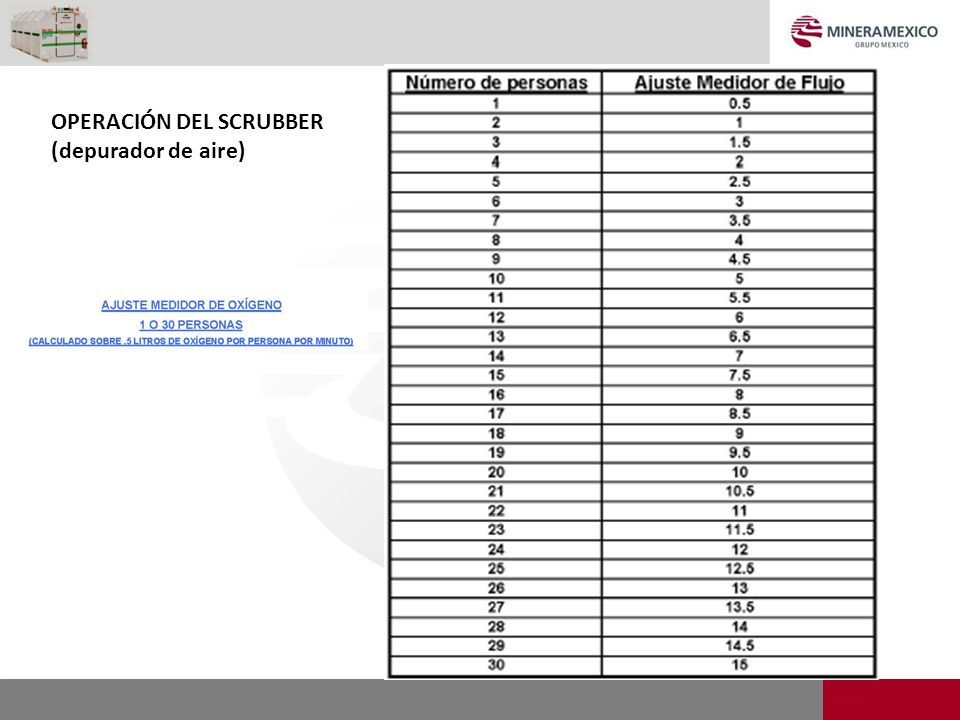

49 OPERACIÓN DEL SCRUBBER (depurador de aire)

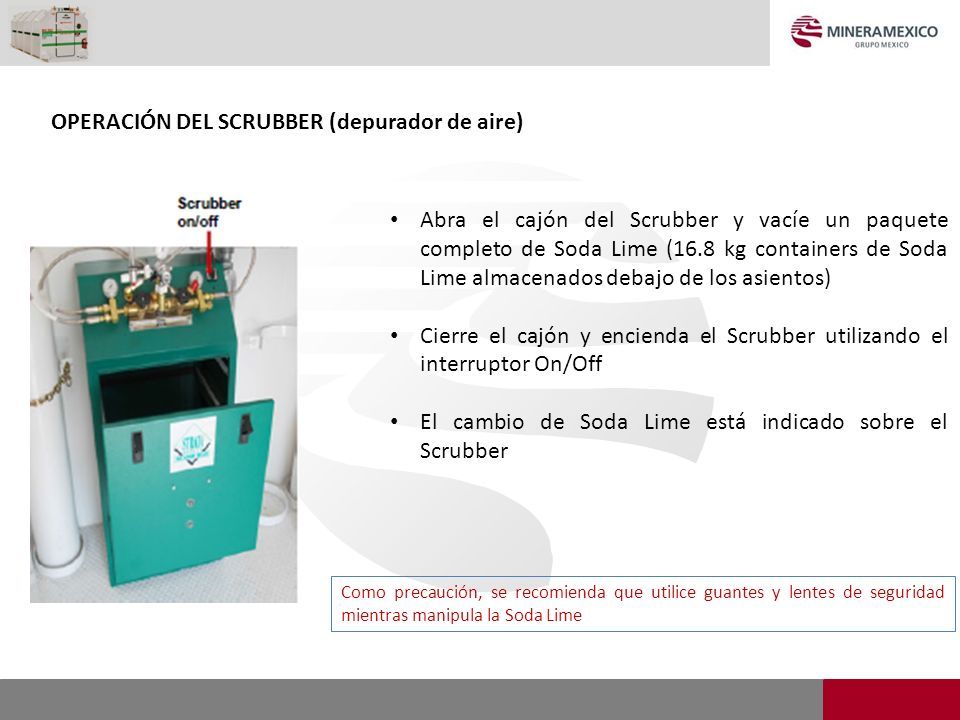

50 Abra el cajón del Scrubber y vacíe un paquete completo de Soda Lime (16.8 kg containers de Soda Lime almacenados debajo de los asientos) Cierre el cajón y encienda el Scrubber utilizando el interruptor On/Off El cambio de Soda Lime está indicado sobre el Scrubber Como precaución, se recomienda que utilice guantes y lentes de seguridad mientras manipula la Soda Lime

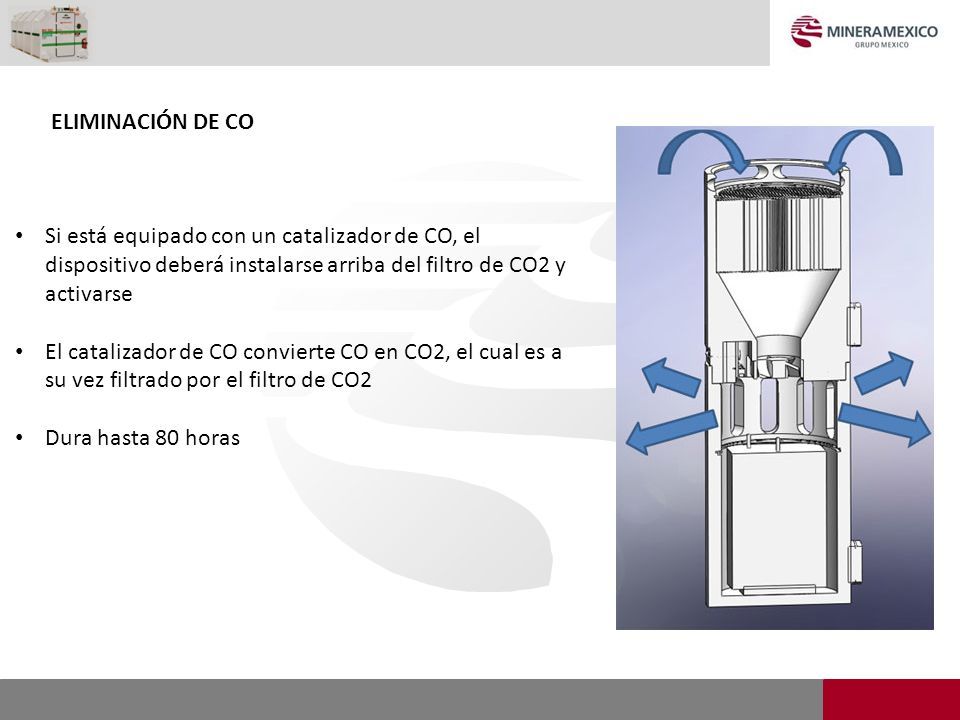

51 ELIMINACIÓN DE CO Si está equipado con un catalizador de CO, el dispositivo deberá instalarse arriba del filtro de CO2 y activarse El catalizador de CO convierte CO en CO2, el cual es a su vez filtrado por el filtro de CO2 Dura hasta 80 horas

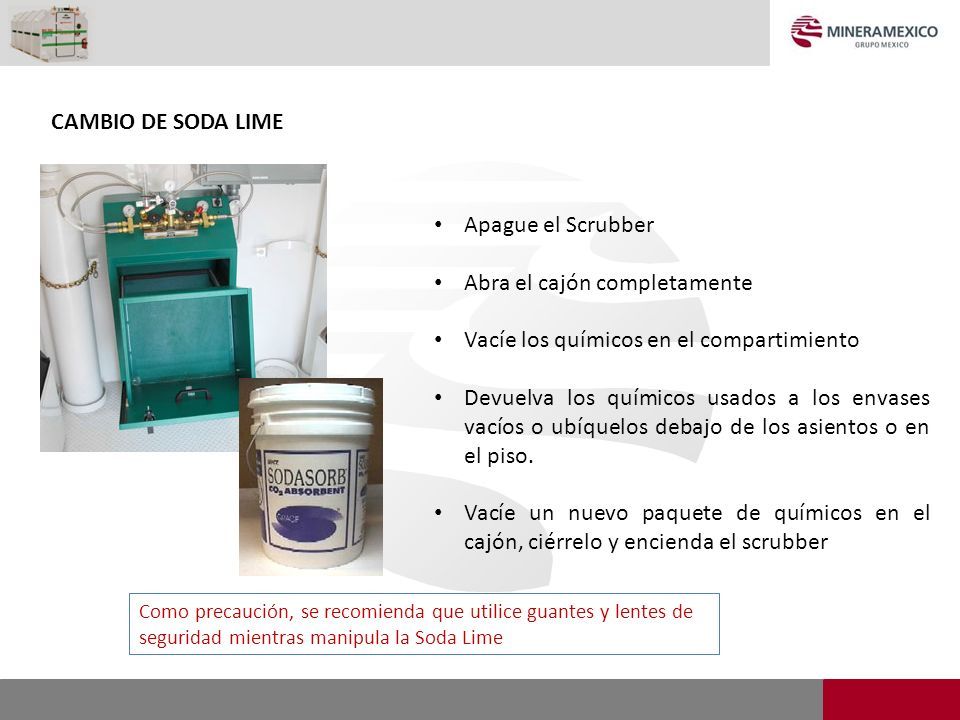

52 CAMBIO DE SODA LIME Apague el Scrubber Abra el cajón completamente Vacíe los químicos en el compartimiento Devuelva los químicos usados a los envases vacíos o ubíquelos debajo de los asientos o en el piso. Vacíe un nuevo paquete de químicos en el cajón, ciérrelo y encienda el scrubber Como precaución, se recomienda que utilice guantes y lentes de seguridad mientras manipula la Soda Lime

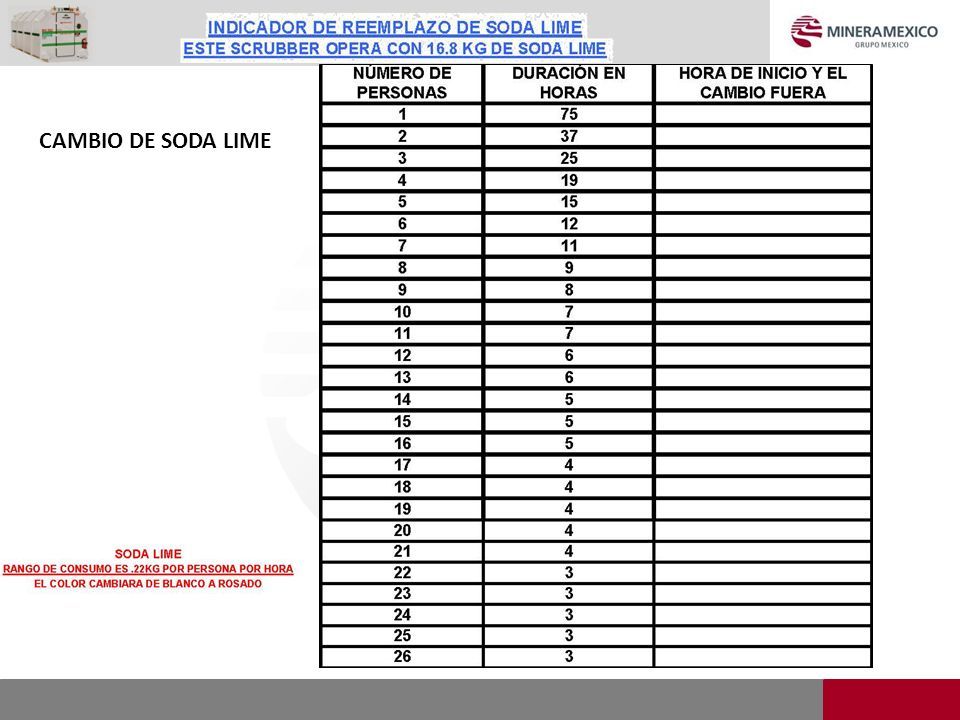

53 CAMBIO DE SODA LIME

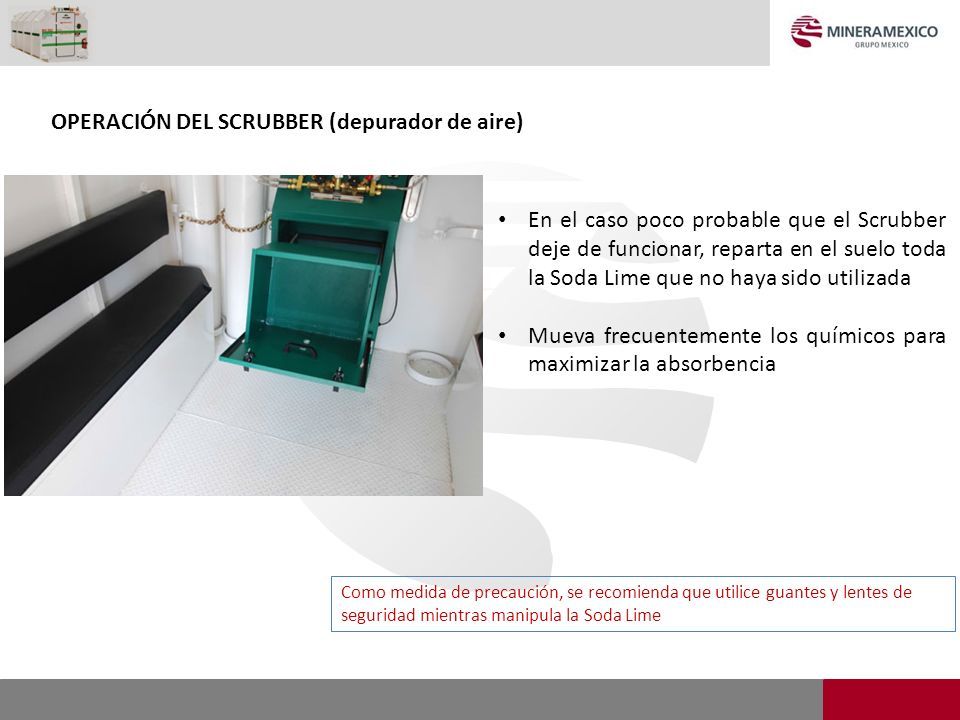

54 OPERACIÓN DEL SCRUBBER (depurador de aire) En el caso poco probable que el Scrubber deje de funcionar, reparta en el suelo toda la Soda Lime que no haya sido utilizada Mueva frecuentemente los químicos para maximizar la absorbencia Como medida de precaución, se recomienda que utilice guantes y lentes de seguridad mientras manipula la Soda Lime

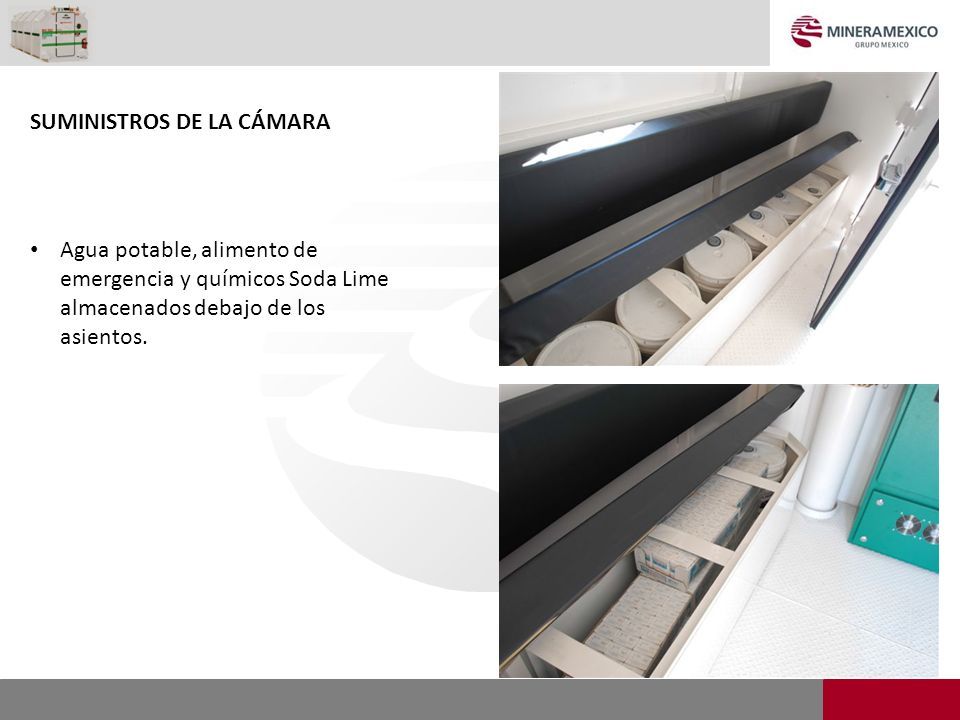

55 SUMINISTROS DE LA CÁMARA Agua potable, alimento de emergencia y químicos Soda Lime almacenados debajo de los asientos.

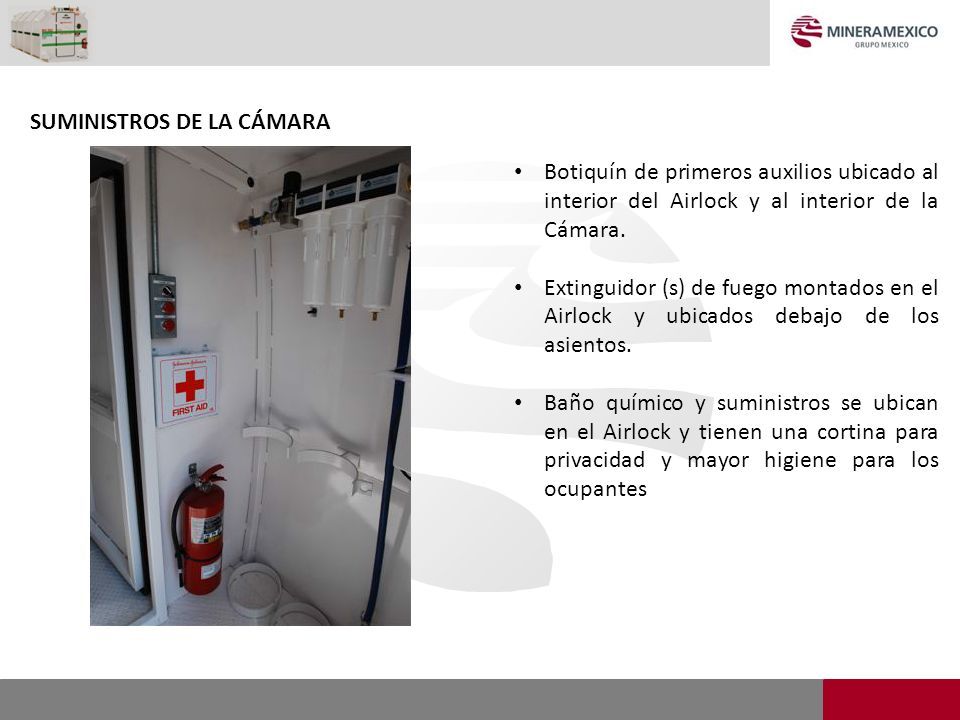

56 SUMINISTROS DE LA CÁMARA Botiquín de primeros auxilios ubicado al interior del Airlock y al interior de la Cámara. Extinguidor (s) de fuego montados en el Airlock y ubicados debajo de los asientos. Baño químico y suministros se ubican en el Airlock y tienen una cortina para privacidad y mayor higiene para los ocupantes

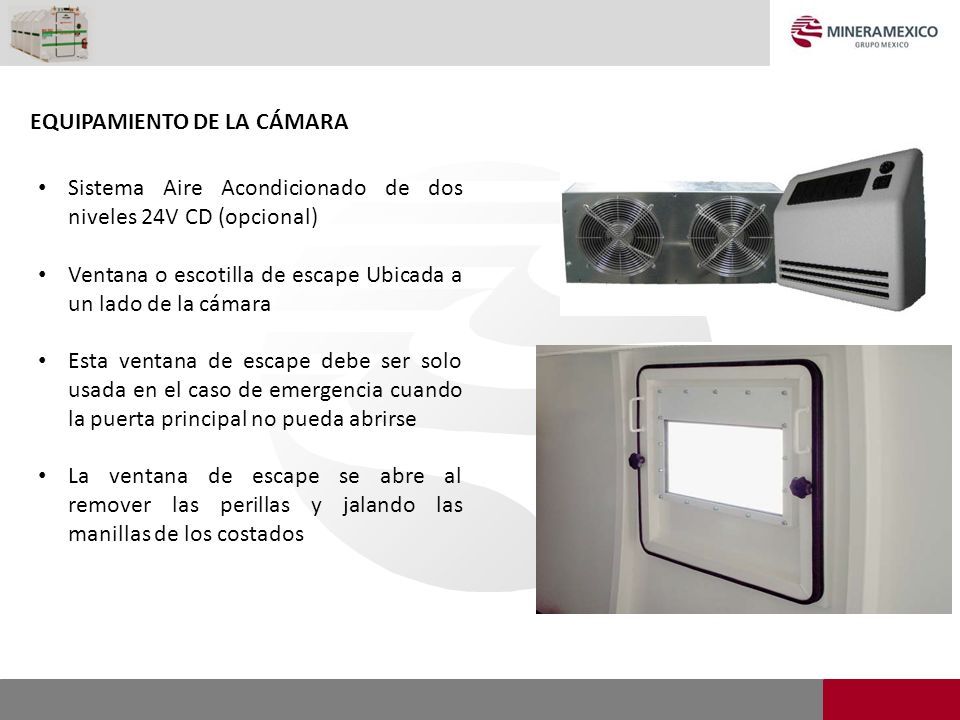

57 EQUIPAMIENTO DE LA CÁMARA Sistema Aire Acondicionado de dos niveles 24V CD (opcional) Ventana o escotilla de escape Ubicada a un lado de la cámara Esta ventana de escape debe ser solo usada en el caso de emergencia cuando la puerta principal no pueda abrirse La ventana de escape se abre al remover las perillas y jalando las manillas de los costados
