1 Jornadas de Calidad de la energía ADDECA 2006
PUESTAS A TIERRA Jornadas de Calidad de la energía ADDECA 2006

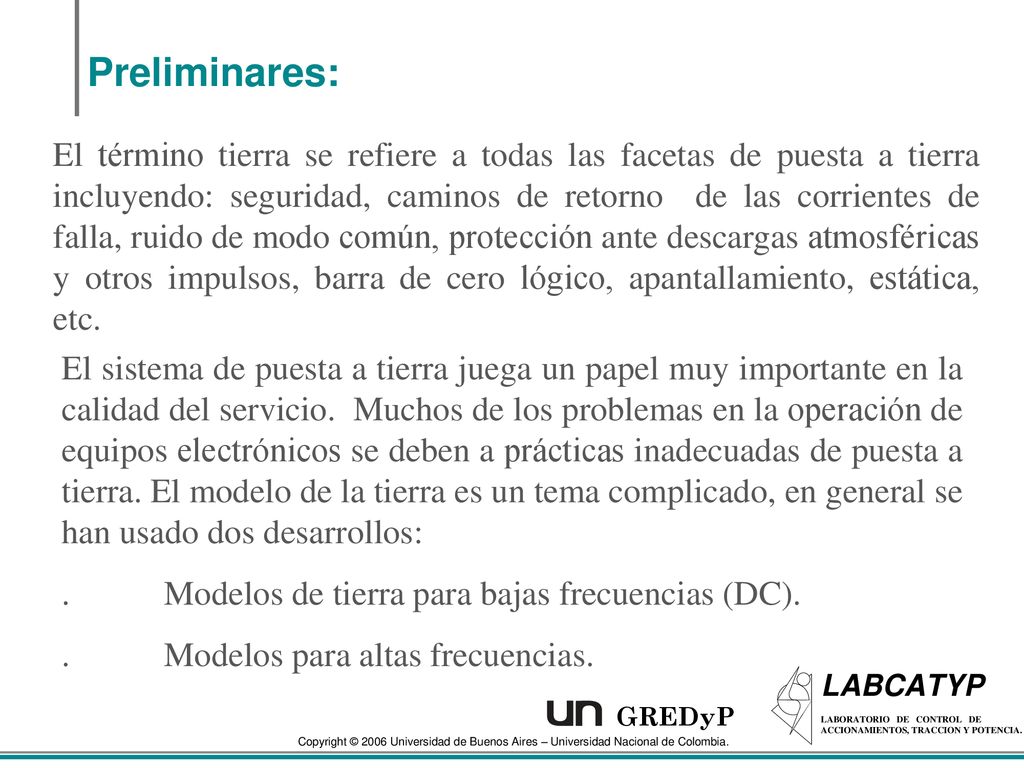

2 Preliminares: El término tierra se refiere a todas las facetas de puesta a tierra incluyendo: seguridad, caminos de retorno de las corrientes de falla, ruido de modo común, protección ante descargas atmosféricas y otros impulsos, barra de cero lógico, apantallamiento, estática, etc. El sistema de puesta a tierra juega un papel muy importante en la calidad del servicio. Muchos de los problemas en la operación de equipos electrónicos se deben a prácticas inadecuadas de puesta a tierra. El modelo de la tierra es un tema complicado, en general se han usado dos desarrollos: . Modelos de tierra para bajas frecuencias (DC). . Modelos para altas frecuencias.

3 Definiciones iniciales

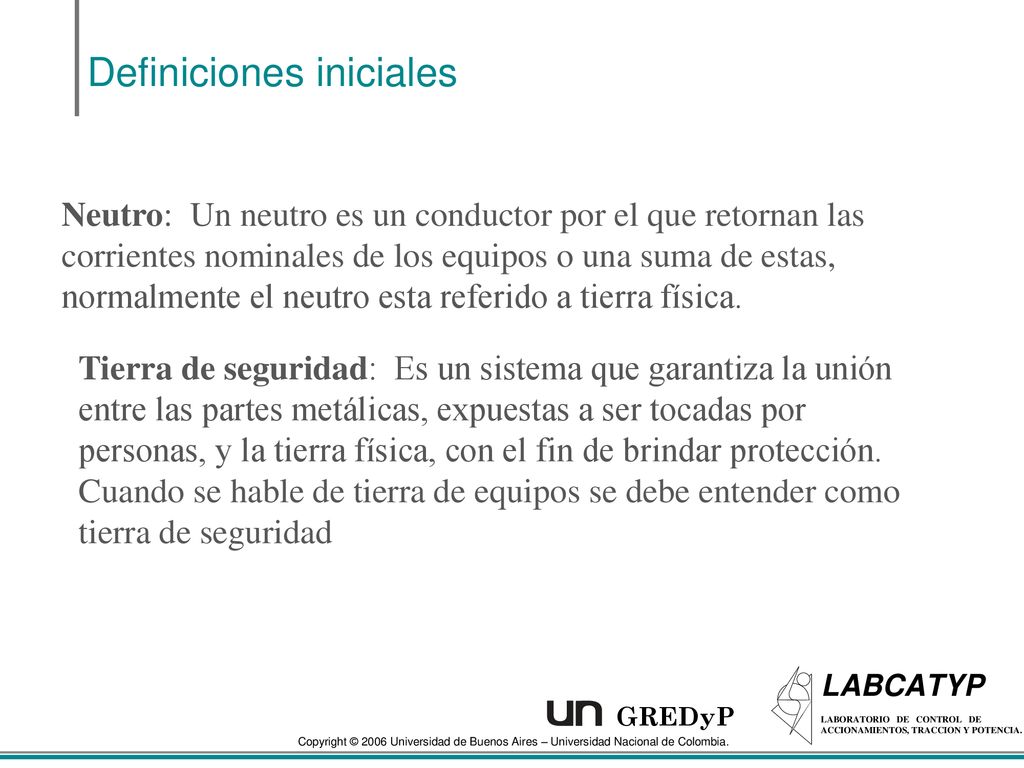

Neutro: Un neutro es un conductor por el que retornan las corrientes nominales de los equipos o una suma de estas, normalmente el neutro esta referido a tierra física. Tierra de seguridad: Es un sistema que garantiza la unión entre las partes metálicas, expuestas a ser tocadas por personas, y la tierra física, con el fin de brindar protección. Cuando se hable de tierra de equipos se debe entender como tierra de seguridad

4 Definiciones Iniciales

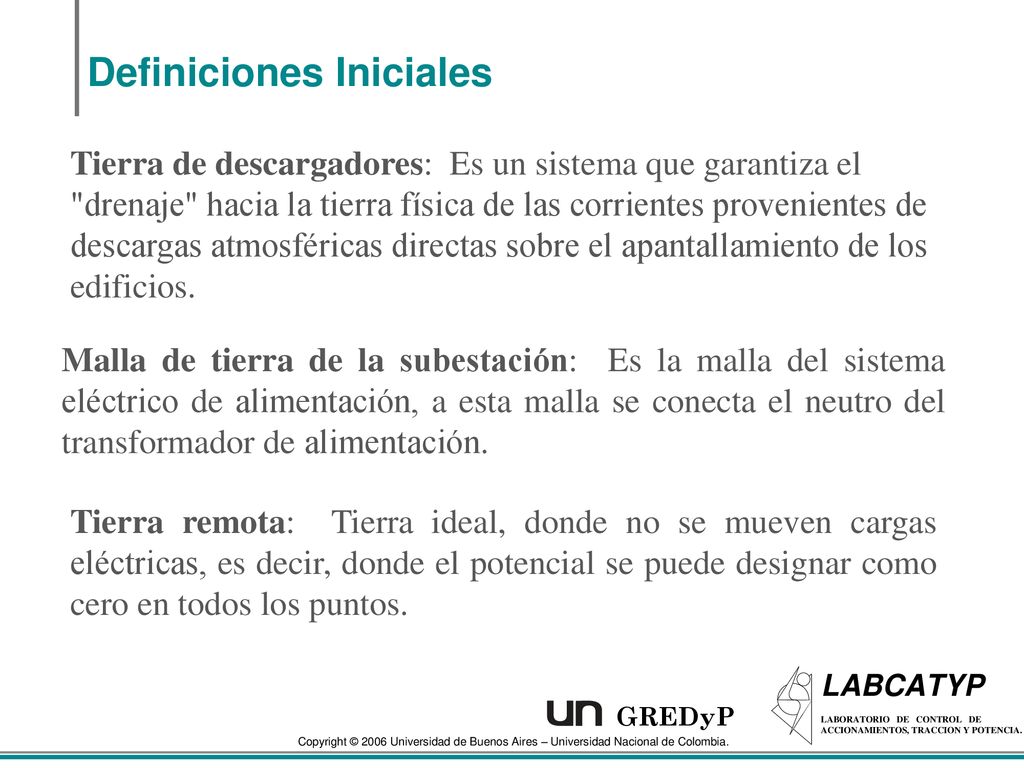

Tierra de descargadores: Es un sistema que garantiza el "drenaje" hacia la tierra física de las corrientes provenientes de descargas atmosféricas directas sobre el apantallamiento de los edificios. Malla de tierra de la subestación: Es la malla del sistema eléctrico de alimentación, a esta malla se conecta el neutro del transformador de alimentación. Tierra remota: Tierra ideal, donde no se mueven cargas eléctricas, es decir, donde el potencial se puede designar como cero en todos los puntos.

5 Definiciones Iniciales

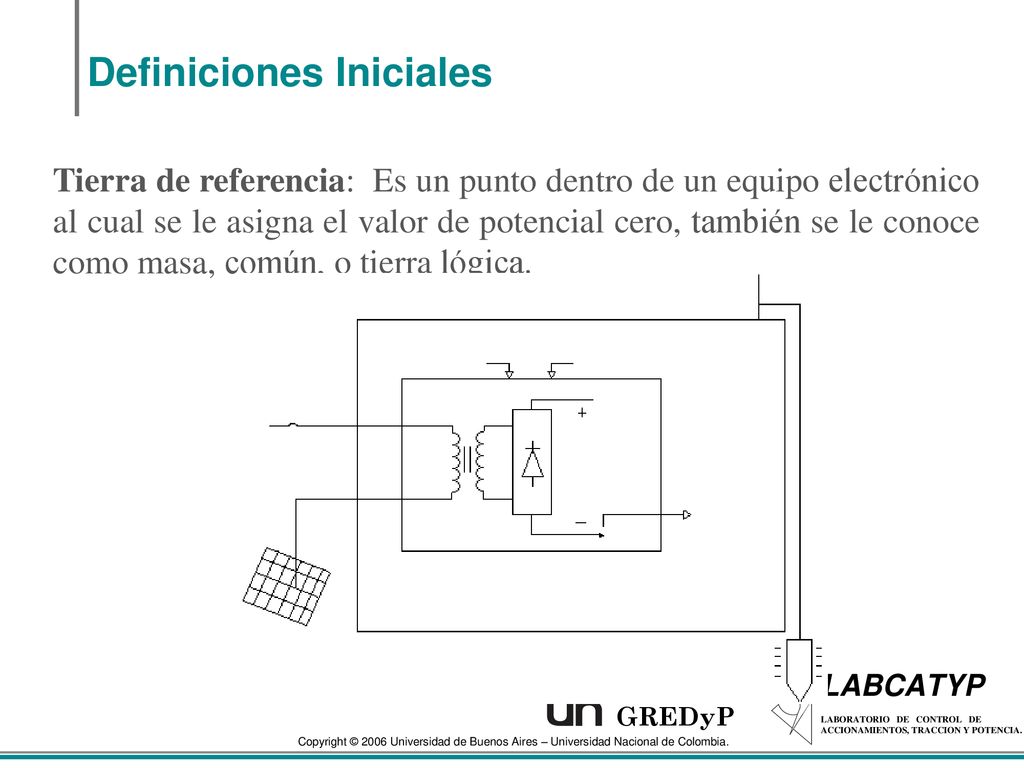

Tierra de referencia: Es un punto dentro de un equipo electrónico al cual se le asigna el valor de potencial cero, también se le conoce como masa, común, o tierra lógica.

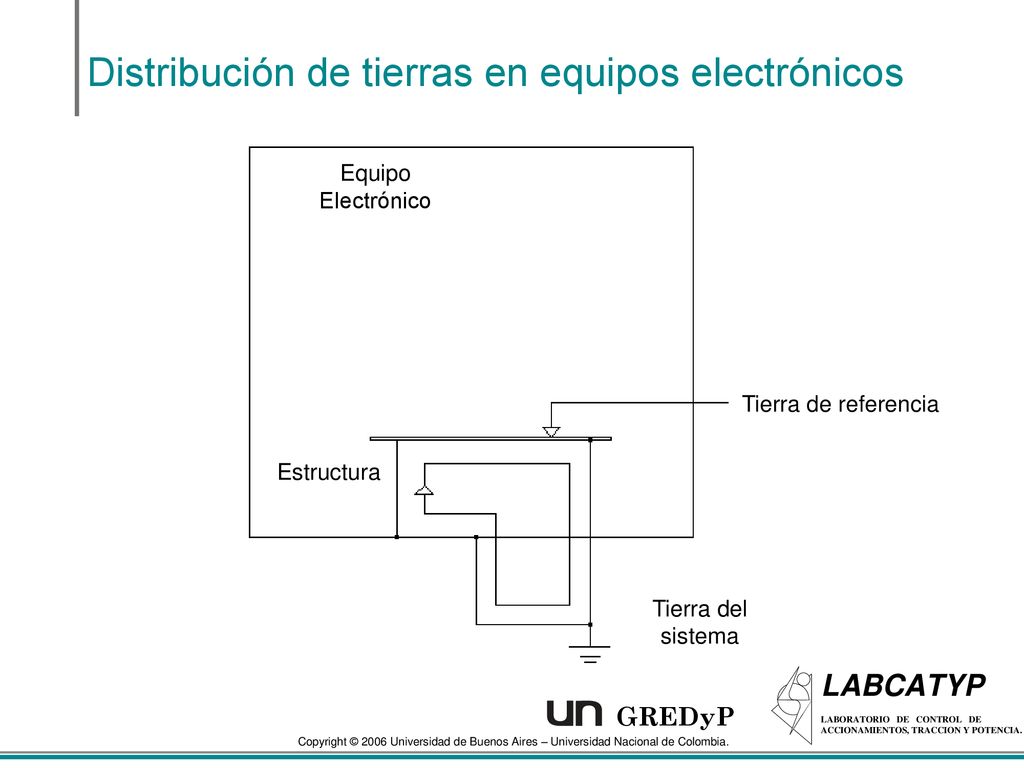

6 Distribución de tierras en equipos electrónicos
Equipo Electrónico Tierra de referencia Estructura Tierra del sistema

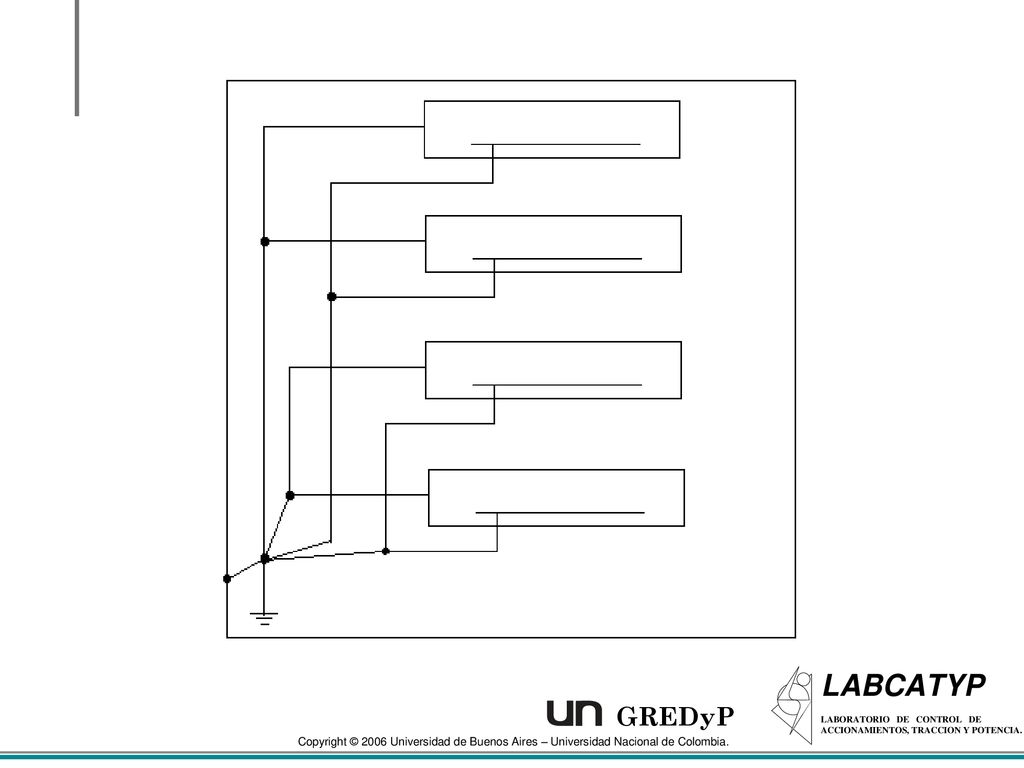

7

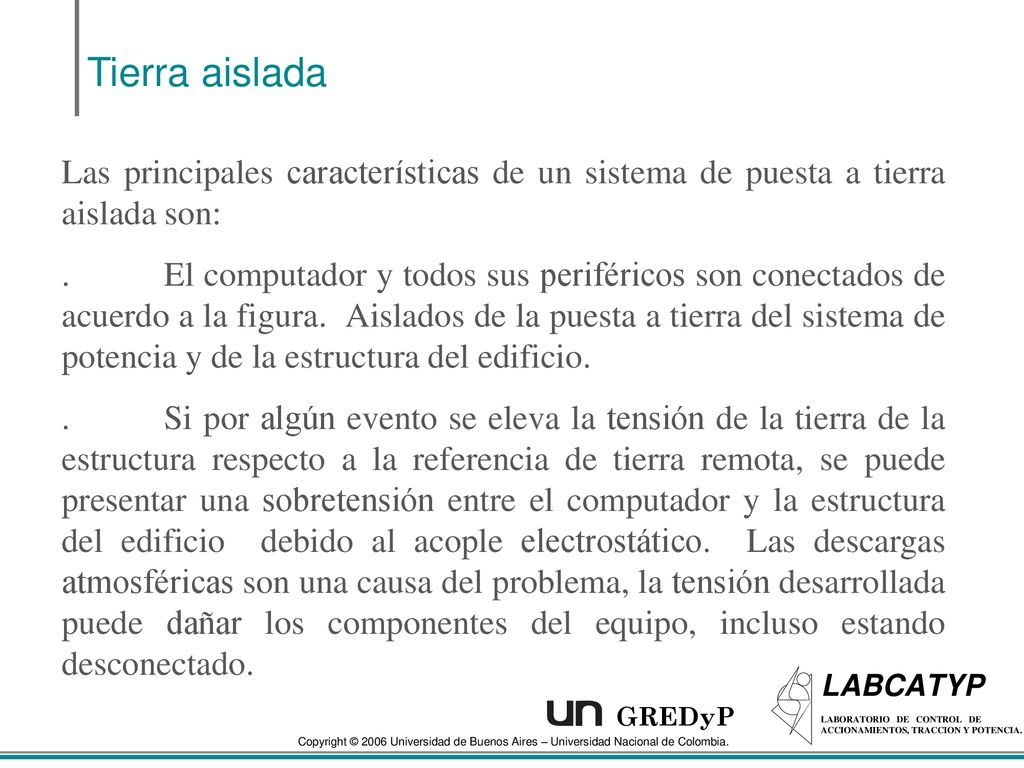

8 Tierra aislada Las principales características de un sistema de puesta a tierra aislada son: . El computador y todos sus periféricos son conectados de acuerdo a la figura. Aislados de la puesta a tierra del sistema de potencia y de la estructura del edificio. . Si por algún evento se eleva la tensión de la tierra de la estructura respecto a la referencia de tierra remota, se puede presentar una sobretensión entre el computador y la estructura del edificio debido al acople electrostático. Las descargas atmosféricas son una causa del problema, la tensión desarrollada puede dañar los componentes del equipo, incluso estando desconectado.

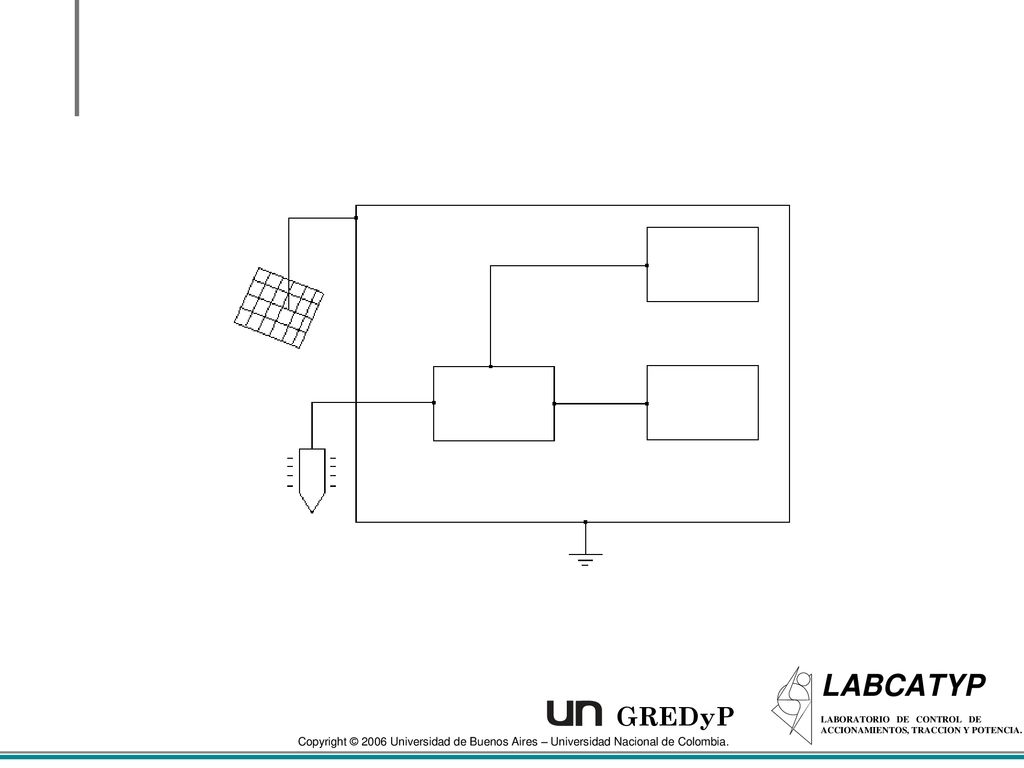

9

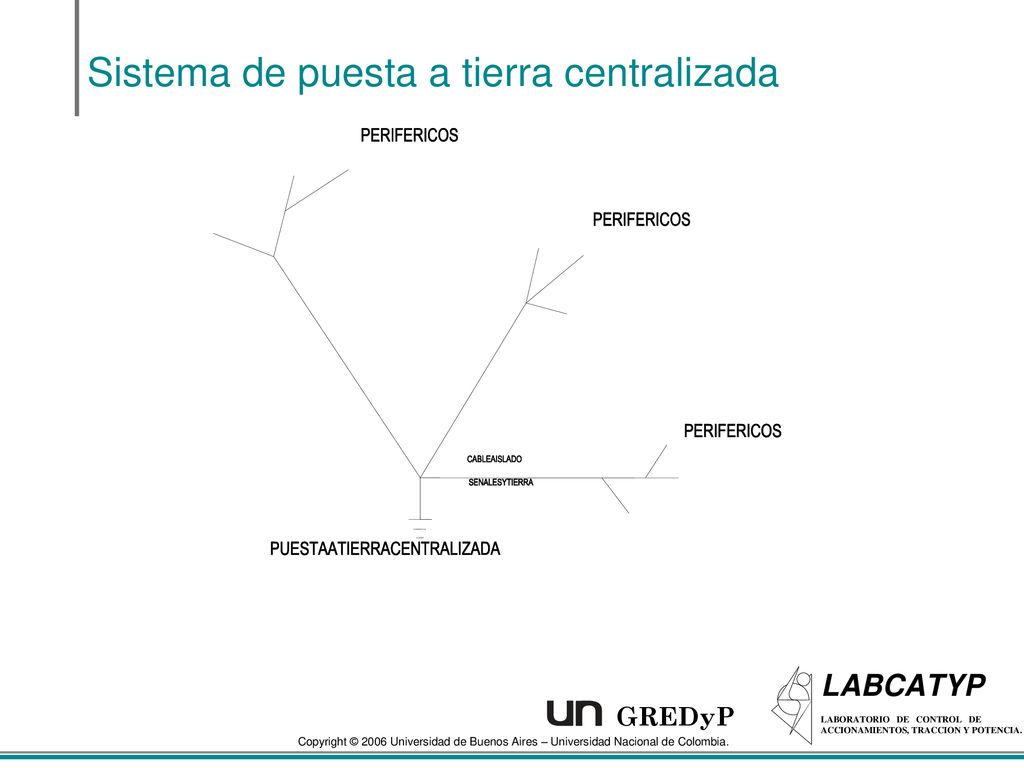

10 Sistema de puesta a tierra centralizada

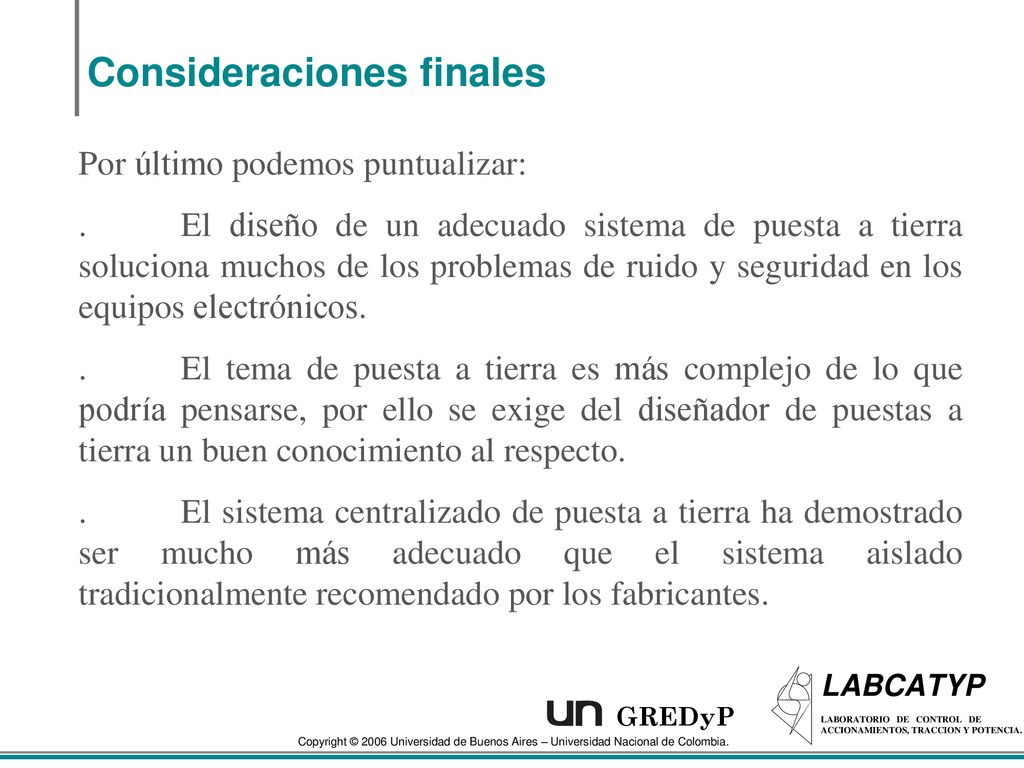

11 Consideraciones finales
Por último podemos puntualizar: . El diseño de un adecuado sistema de puesta a tierra soluciona muchos de los problemas de ruido y seguridad en los equipos electrónicos. . El tema de puesta a tierra es más complejo de lo que podría pensarse, por ello se exige del diseñador de puestas a tierra un buen conocimiento al respecto. . El sistema centralizado de puesta a tierra ha demostrado ser mucho más adecuado que el sistema aislado tradicionalmente recomendado por los fabricantes.

12 Consideraciones finales

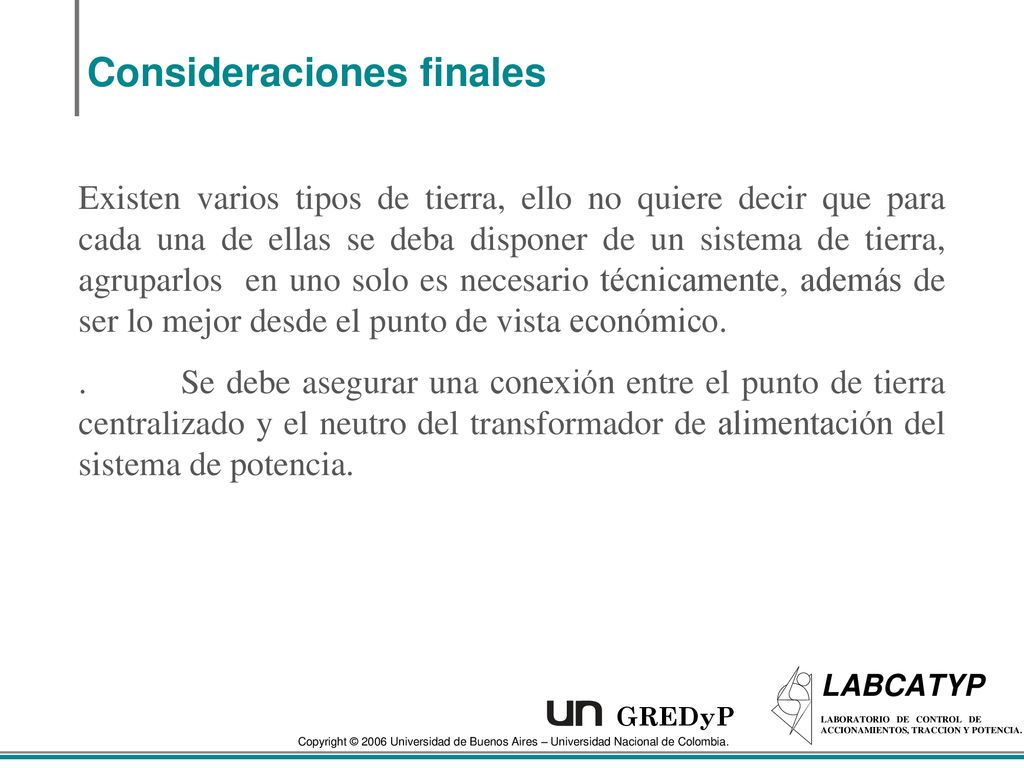

Existen varios tipos de tierra, ello no quiere decir que para cada una de ellas se deba disponer de un sistema de tierra, agruparlos en uno solo es necesario técnicamente, además de ser lo mejor desde el punto de vista económico. . Se debe asegurar una conexión entre el punto de tierra centralizado y el neutro del transformador de alimentación del sistema de potencia.
