1 Protección mecánica y térmica de tuberías de gas con planchas de caucho
Diseño de Red Marzo 2011

2 Plancha de caucho natural con aditivos

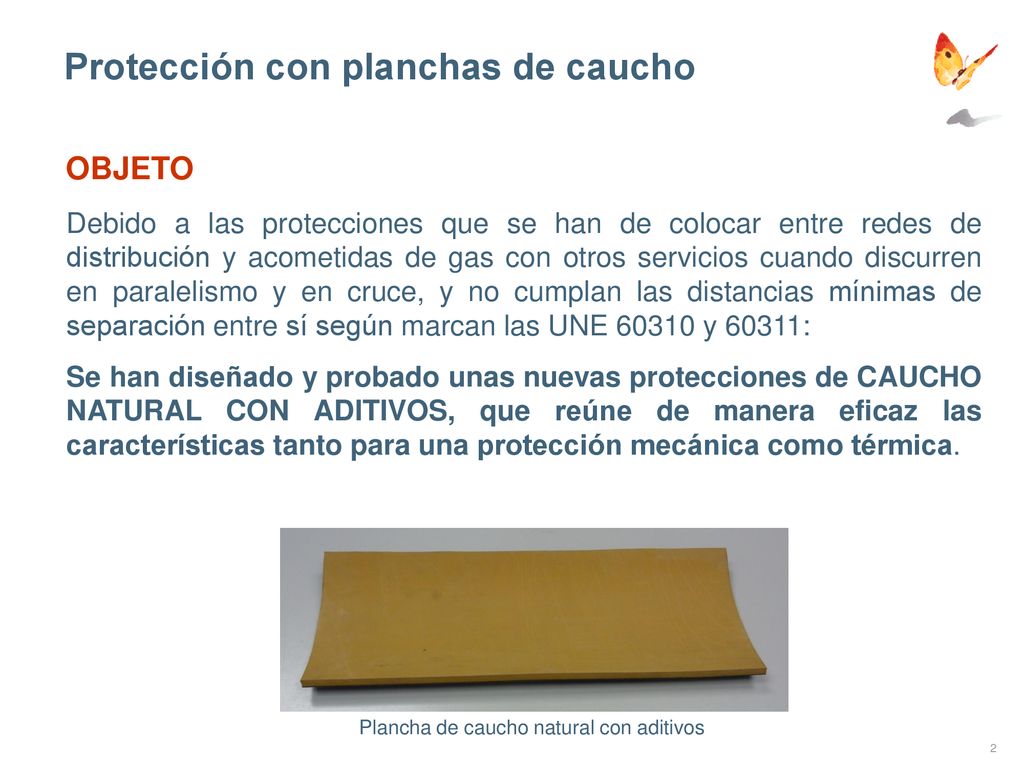

Protección con planchas de caucho OBJETO Debido a las protecciones que se han de colocar entre redes de distribución y acometidas de gas con otros servicios cuando discurren en paralelismo y en cruce, y no cumplan las distancias mínimas de separación entre sí según marcan las UNE y 60311: Se han diseñado y probado unas nuevas protecciones de CAUCHO NATURAL CON ADITIVOS, que reúne de manera eficaz las características tanto para una protección mecánica como térmica. Plancha de caucho natural con aditivos

3 Protección con planchas de caucho

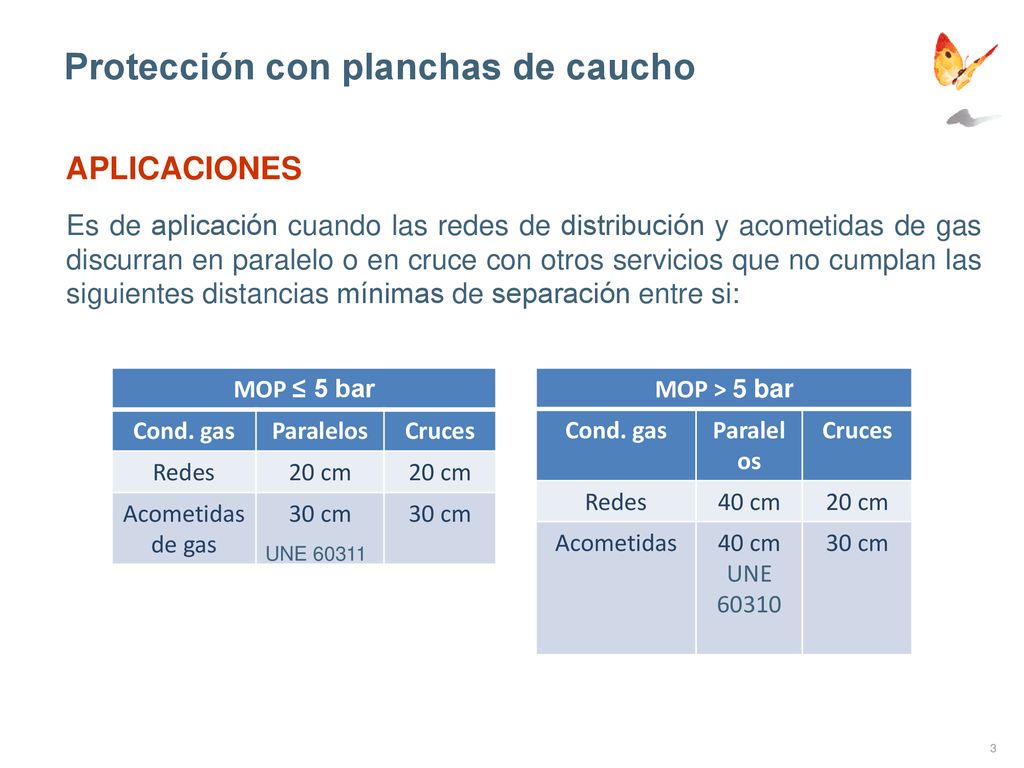

APLICACIONES Es de aplicación cuando las redes de distribución y acometidas de gas discurran en paralelo o en cruce con otros servicios que no cumplan las siguientes distancias mínimas de separación entre si: MOP ≤ 5 bar Cond. gas Paralelos Cruces Redes 20 cm Acometidas de gas 30 cm MOP > 5 bar Cond. gas Paralelos Cruces Redes 40 cm 20 cm Acometidas UNE 60310 30 cm UNE 60311

4 Protección con planchas de caucho

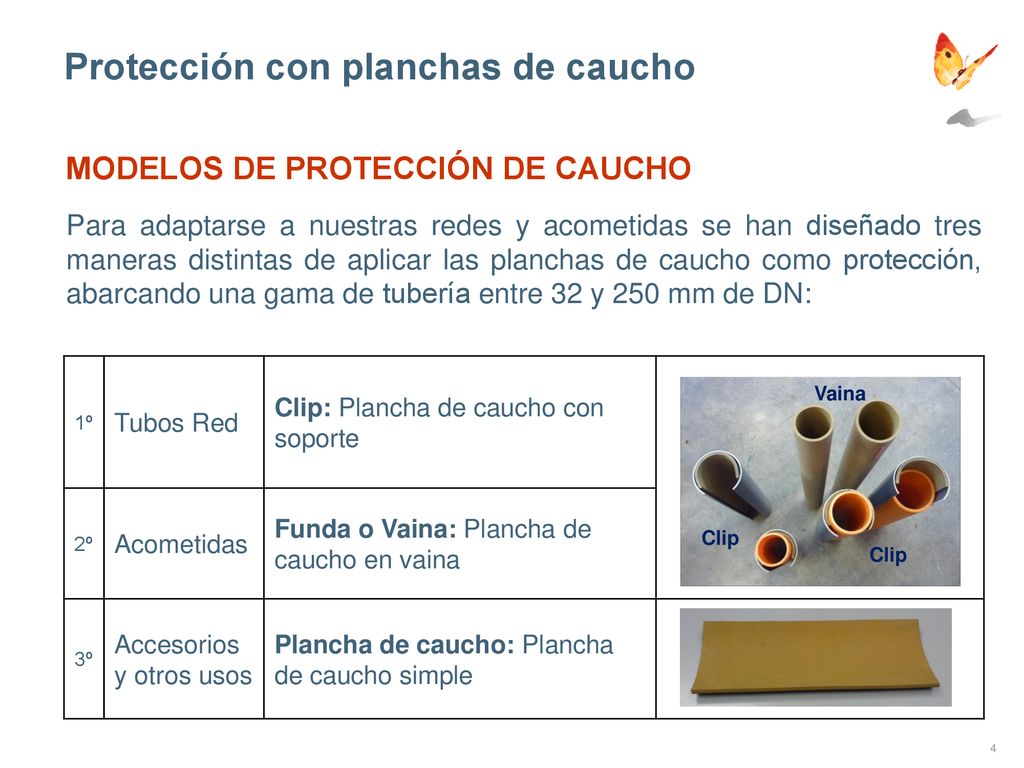

MODELOS DE PROTECCIÓN DE CAUCHO Para adaptarse a nuestras redes y acometidas se han diseñado tres maneras distintas de aplicar las planchas de caucho como protección, abarcando una gama de tubería entre 32 y 250 mm de DN: 1º Tubos Red Clip: Plancha de caucho con soporte 2º Acometidas Funda o Vaina: Plancha de caucho en vaina 3º Accesorios y otros usos Plancha de caucho: Plancha de caucho simple Vaina Clip Clip

5 Conducciones de naturaleza diversa

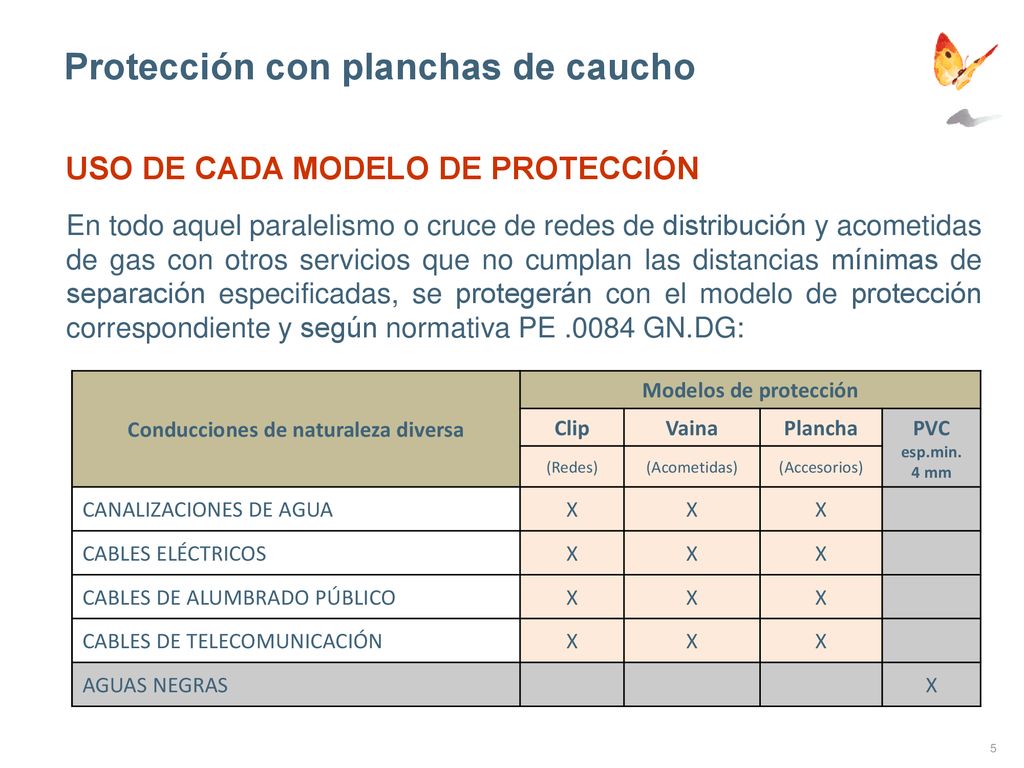

Protección con planchas de caucho USO DE CADA MODELO DE PROTECCIÓN En todo aquel paralelismo o cruce de redes de distribución y acometidas de gas con otros servicios que no cumplan las distancias mínimas de separación especificadas, se protegerán con el modelo de protección correspondiente y según normativa PE GN.DG: Conducciones de naturaleza diversa Modelos de protección Clip Vaina Plancha PVC esp.min. 4 mm (Redes) (Acometidas) (Accesorios) CANALIZACIONES DE AGUA X CABLES ELÉCTRICOS CABLES DE ALUMBRADO PÚBLICO CABLES DE TELECOMUNICACIÓN AGUAS NEGRAS

6 Protección con planchas de caucho

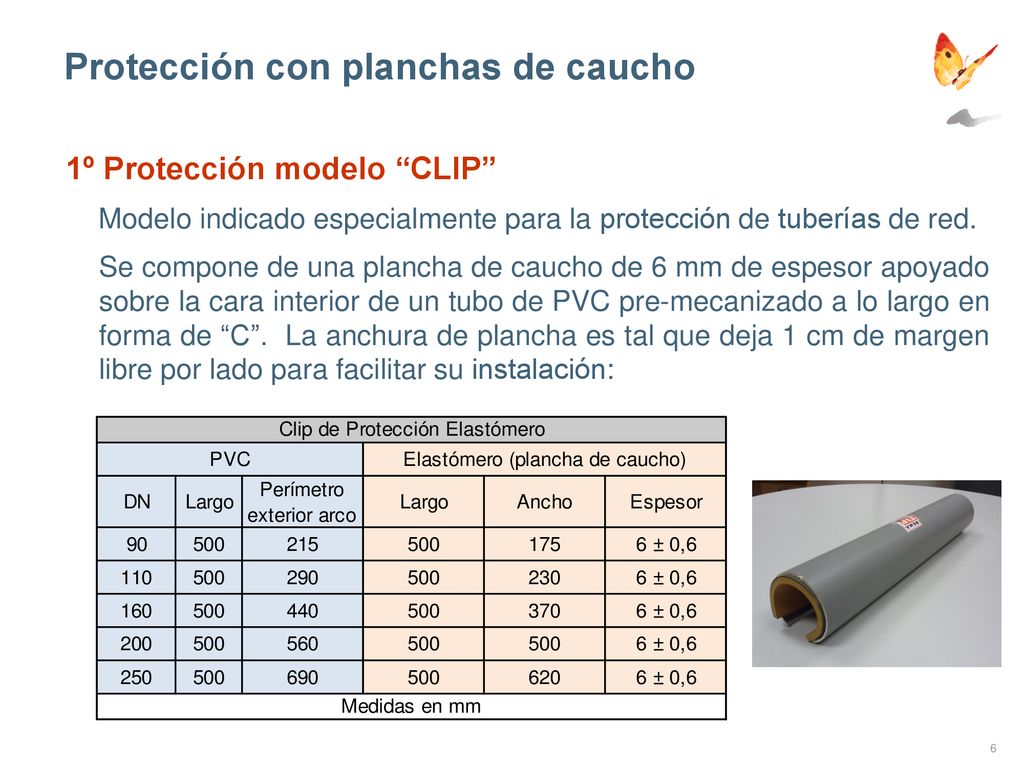

1º Protección modelo “CLIP” Modelo indicado especialmente para la protección de tuberías de red. Se compone de una plancha de caucho de 6 mm de espesor apoyado sobre la cara interior de un tubo de PVC pre-mecanizado a lo largo en forma de “C”. La anchura de plancha es tal que deja 1 cm de margen libre por lado para facilitar su instalación:

7 Protección con planchas de caucho

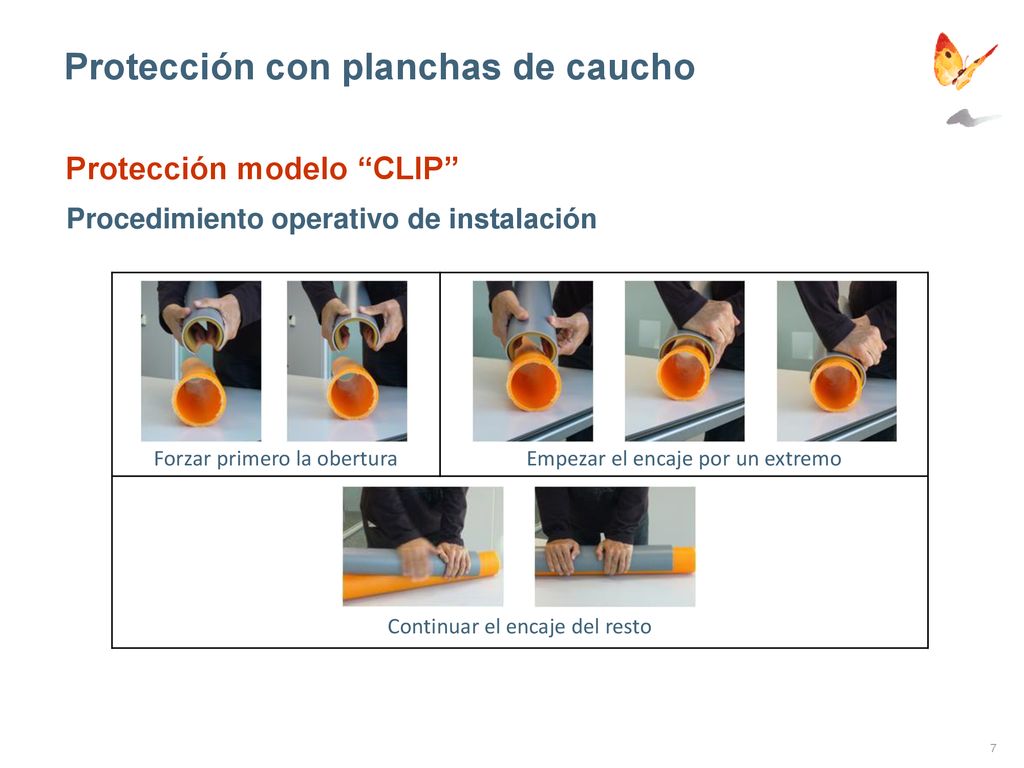

Protección modelo “CLIP” Procedimiento operativo de instalación Forzar primero la obertura Empezar el encaje por un extremo Continuar el encaje del resto

8 En contacto (separación cero)
Protección con planchas de caucho Protección modelo “CLIP” Procedimiento operativo de instalación El “clip” se instalará protegiendo el tubo de red hasta que los puntos mas cercanos entre éste y el servicio cumpla como mínimo la distancia de separación especificada en la norma. En el caso que el tramo a proteger sea superior a la longitud de la protección, se colocarán a continuación tantas como sean necesarias de manera que estén en contacto a testa. En caso de no cumplir el codo y/o el tapón la distancia mínima de separación reglamentaria al servicio, se protegerán con la protección modelo “Plancha de caucho” En contacto (separación cero)

9 Protección con planchas de caucho
Protección modelo “CLIP” Procedimiento operativo de instalación En aquellos casos que la distancia mínima de separación reglamentaria del tubo de gas con el servicio o servicios no pueda cumplir en todo el perímetro del mismo, se deberá usar doble protección modelo “clip” encajados uno encima del otro en posición opuesta:

10 Protección con planchas de caucho

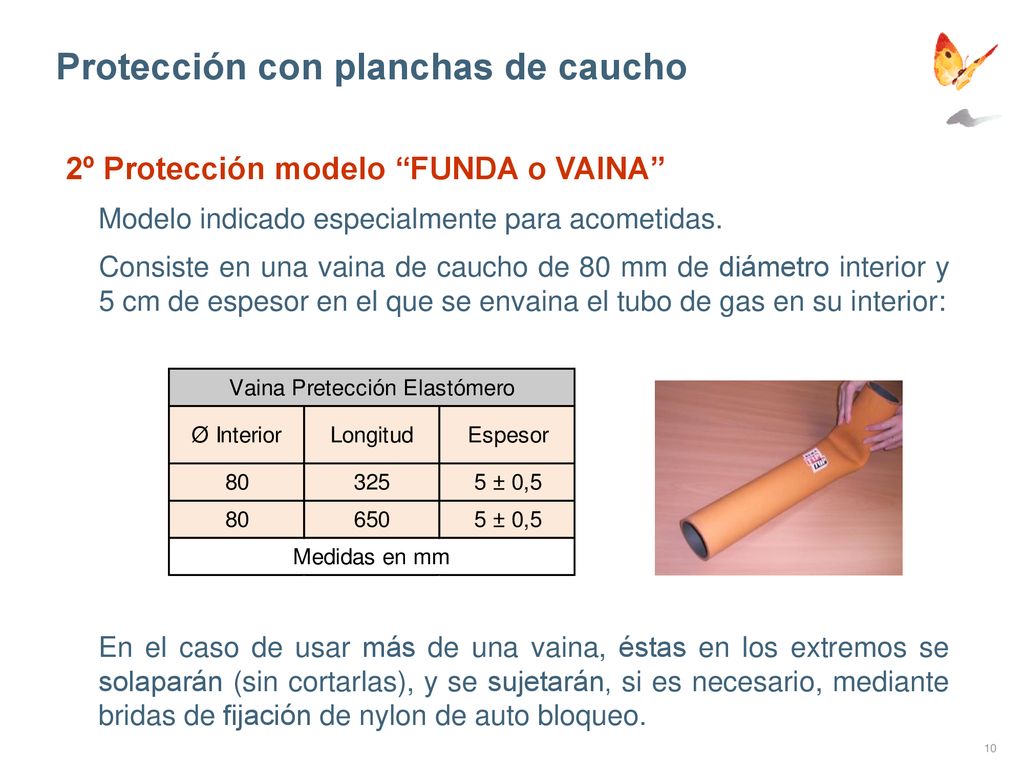

2º Protección modelo “FUNDA o VAINA” Modelo indicado especialmente para acometidas. Consiste en una vaina de caucho de 80 mm de diámetro interior y 5 cm de espesor en el que se envaina el tubo de gas en su interior: En el caso de usar más de una vaina, éstas en los extremos se solaparán (sin cortarlas), y se sujetarán, si es necesario, mediante bridas de fijación de nylon de auto bloqueo.

11 Protección con planchas de caucho

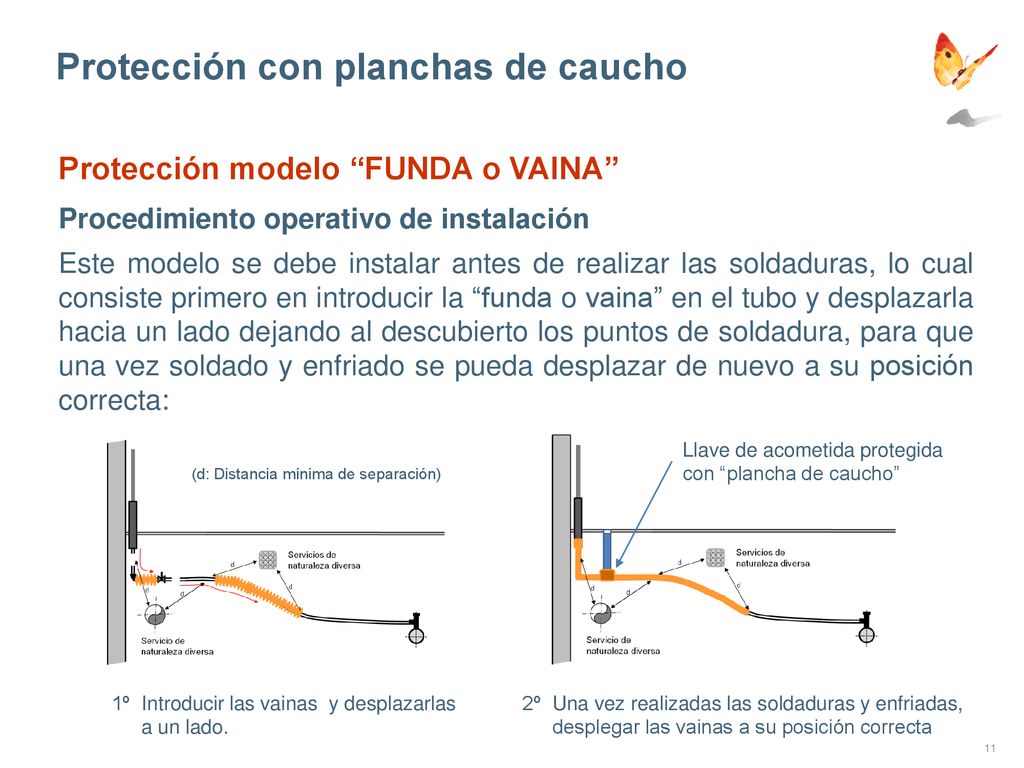

Protección modelo “FUNDA o VAINA” Procedimiento operativo de instalación Este modelo se debe instalar antes de realizar las soldaduras, lo cual consiste primero en introducir la “funda o vaina” en el tubo y desplazarla hacia un lado dejando al descubierto los puntos de soldadura, para que una vez soldado y enfriado se pueda desplazar de nuevo a su posición correcta: Llave de acometida protegida con “plancha de caucho” (d: Distancia mínima de separación) 1º Introducir las vainas y desplazarlas a un lado. 2º Una vez realizadas las soldaduras y enfriadas, desplegar las vainas a su posición correcta

12 Protección con planchas de caucho

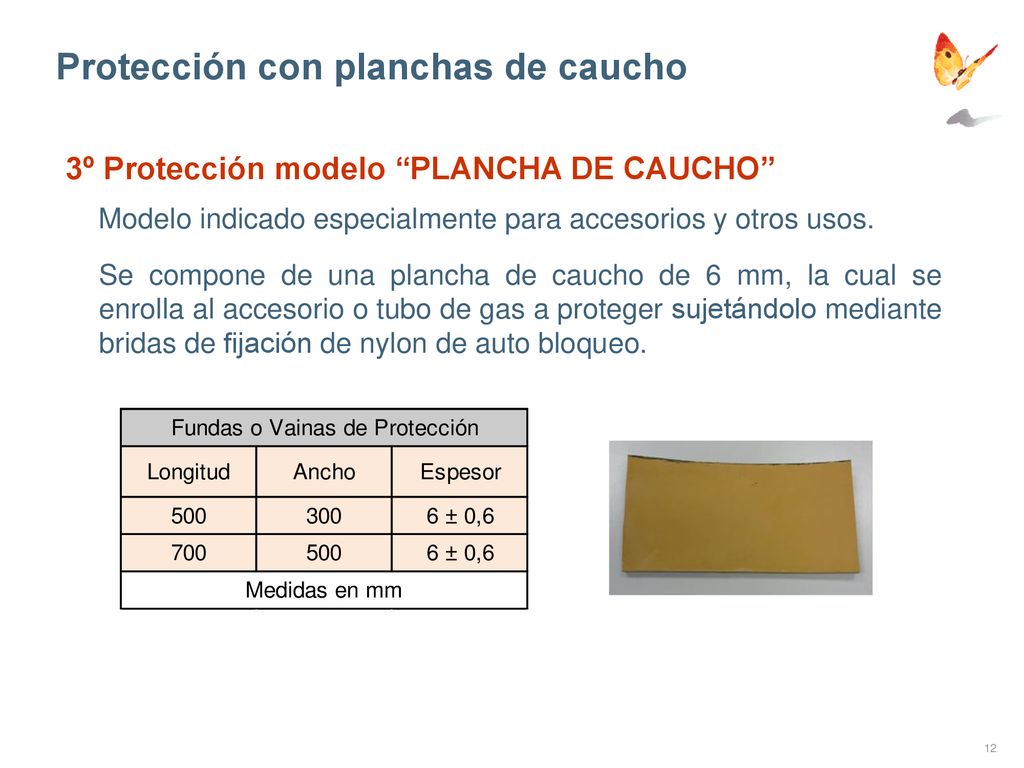

3º Protección modelo “PLANCHA DE CAUCHO” Modelo indicado especialmente para accesorios y otros usos. Se compone de una plancha de caucho de 6 mm, la cual se enrolla al accesorio o tubo de gas a proteger sujetándolo mediante bridas de fijación de nylon de auto bloqueo.

13 Protección con planchas de caucho

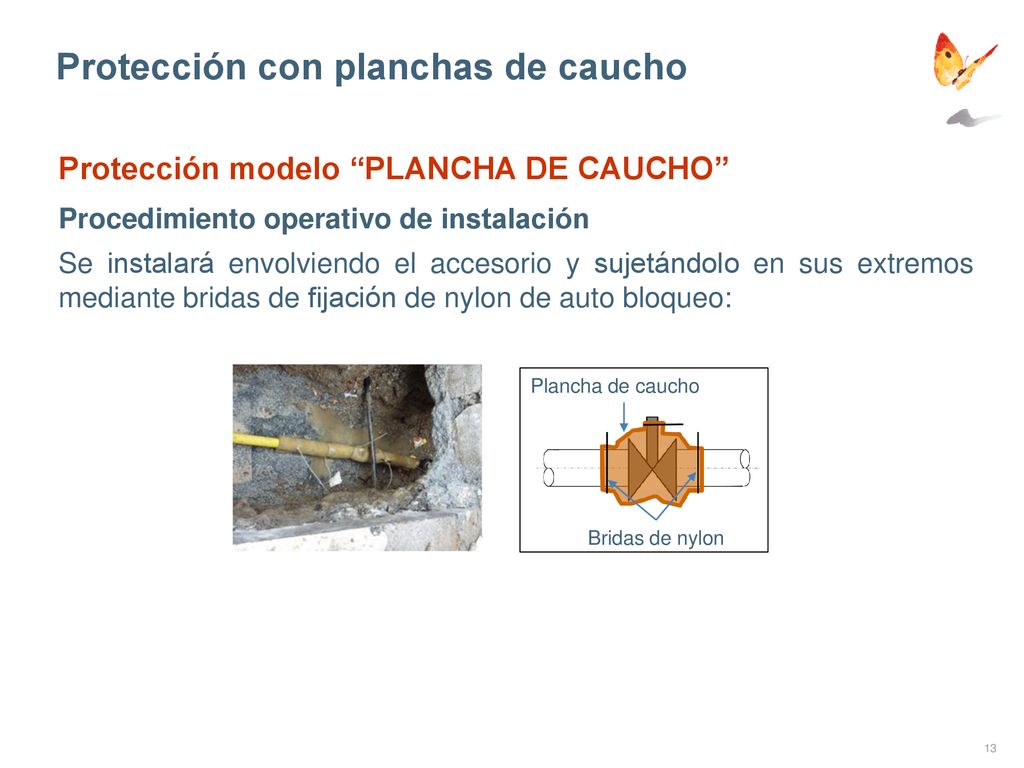

Protección modelo “PLANCHA DE CAUCHO” Procedimiento operativo de instalación Se instalará envolviendo el accesorio y sujetándolo en sus extremos mediante bridas de fijación de nylon de auto bloqueo: Plancha de caucho Bridas de nylon

14 Muchas gracias
