1
Operación de sistemas de potencia con una alta penetración de generación renovable
Marko Obert - MOELLER & POELLER ENGINEERING (MPE) Operación de sistemas de potencia con una alta penetración de generación renovable, Marko Obert, 27. Marzo 2019
2

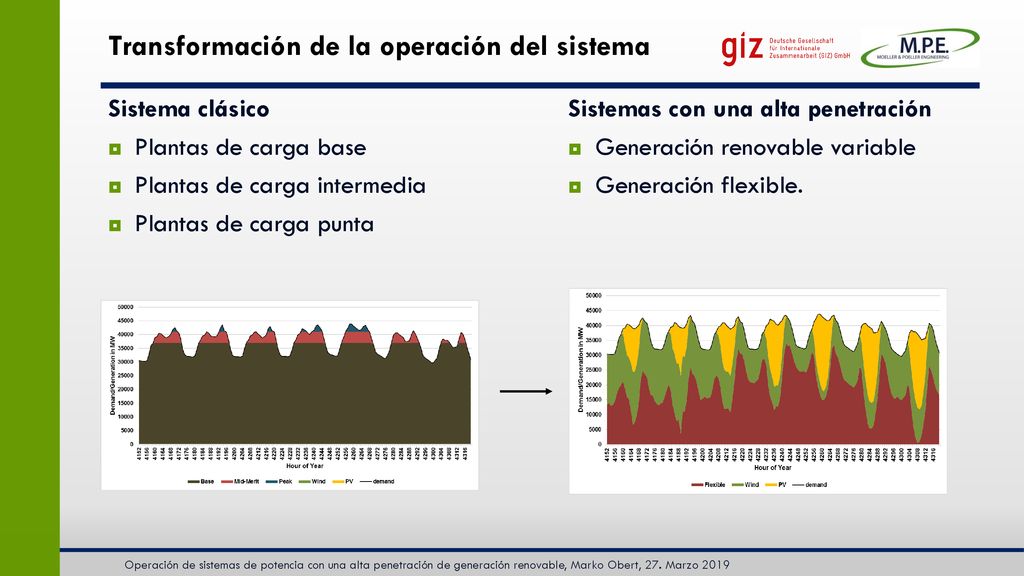

Transformación de la operación del sistema
Sistema clásico Plantas de carga base Plantas de carga intermedia Plantas de carga punta Sistemas con una alta penetración Generación renovable variable Generación flexible. Operación de sistemas de potencia con una alta penetración de generación renovable, Marko Obert, 27. Marzo 2019
3

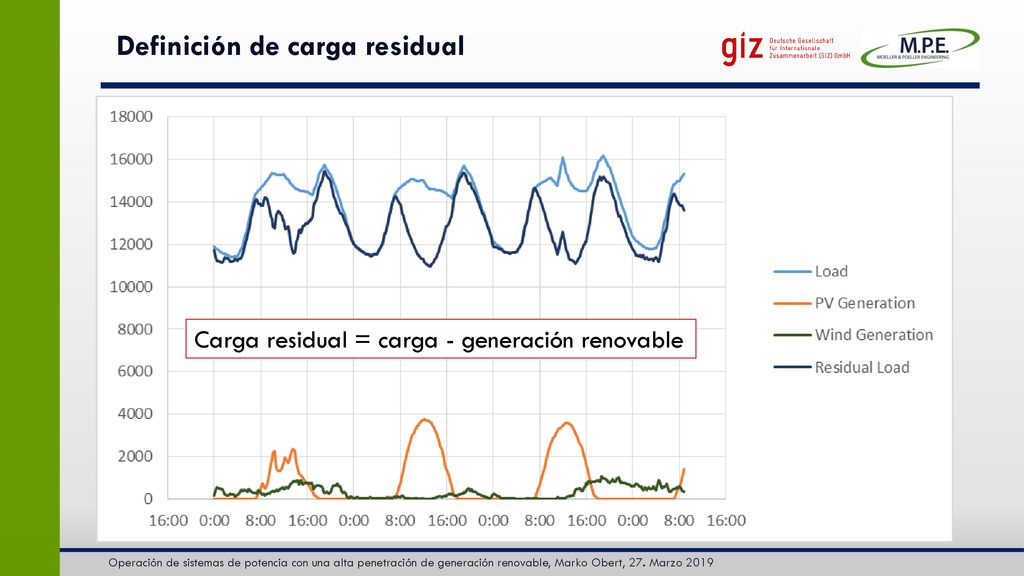

Definición de carga residual
Carga residual = carga - generación renovable Operación de sistemas de potencia con una alta penetración de generación renovable, Marko Obert, 27. Marzo 2019
4

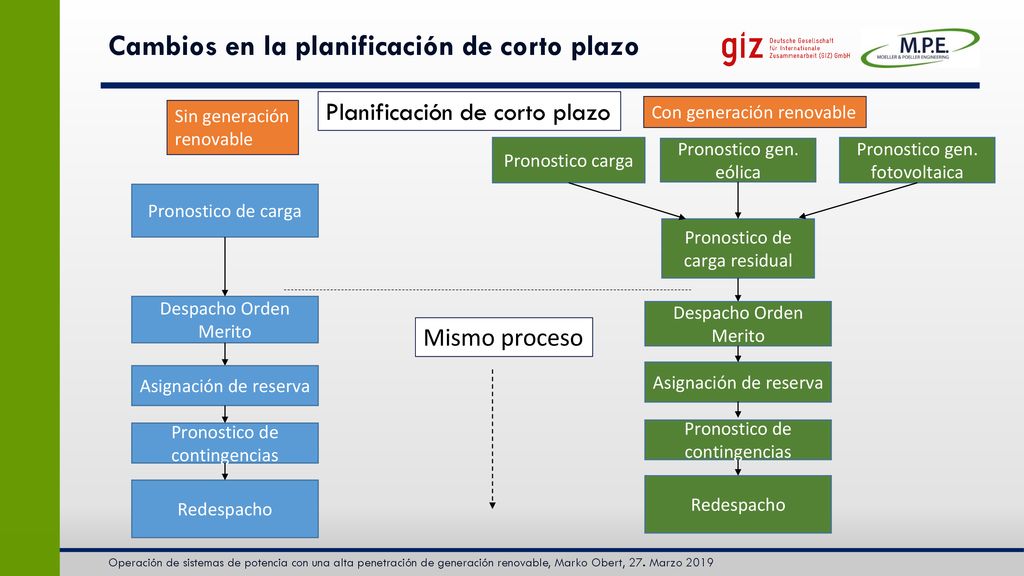

Cambios en la planificación de corto plazo
Sin generación renovable Con generación renovable Pronostico carga Pronostico gen. eólica Pronostico gen. fotovoltaica Pronostico de carga Pronostico de carga residual Despacho Orden Merito Despacho Orden Merito Mismo proceso Asignación de reserva Asignación de reserva Pronostico de contingencias Pronostico de contingencias Redespacho Redespacho Operación de sistemas de potencia con una alta penetración de generación renovable, Marko Obert, 27. Marzo 2019
5

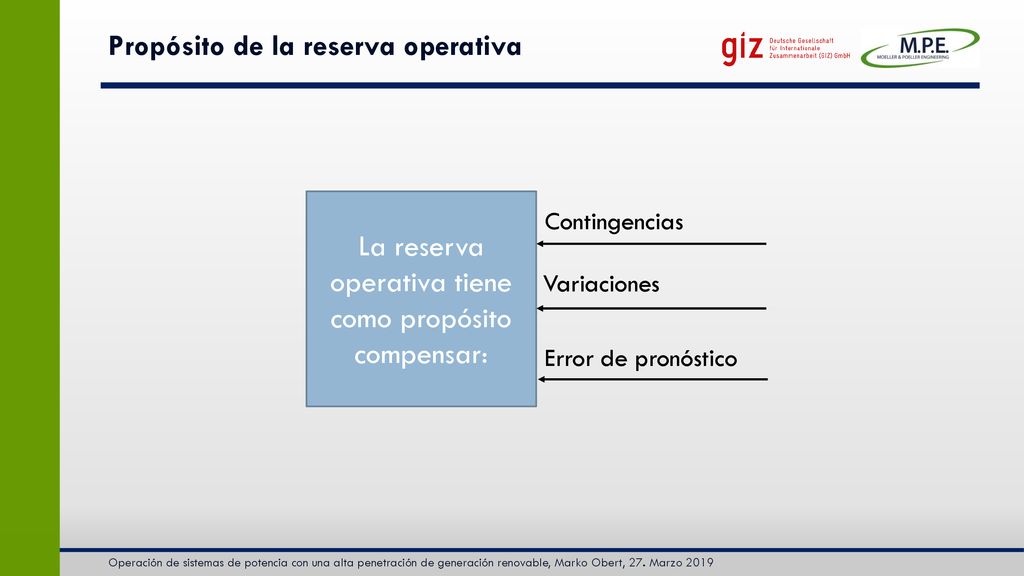

Propósito de la reserva operativa
La reserva operativa tiene como propósito compensar: Contingencias Variaciones Error de pronóstico Operación de sistemas de potencia con una alta penetración de generación renovable, Marko Obert, 27. Marzo 2019
6

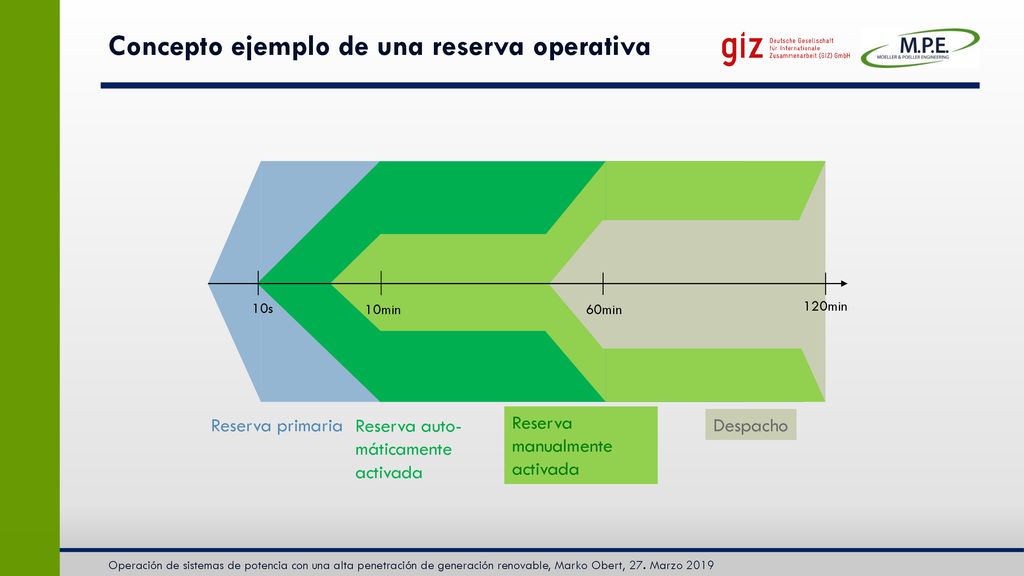

Concepto ejemplo de una reserva operativa
Reserva primaria Reserva auto- máticamente activada Reserva manualmente activada 10min 60min 120min Despacho Operación de sistemas de potencia con una alta penetración de generación renovable, Marko Obert, 27. Marzo 2019
7

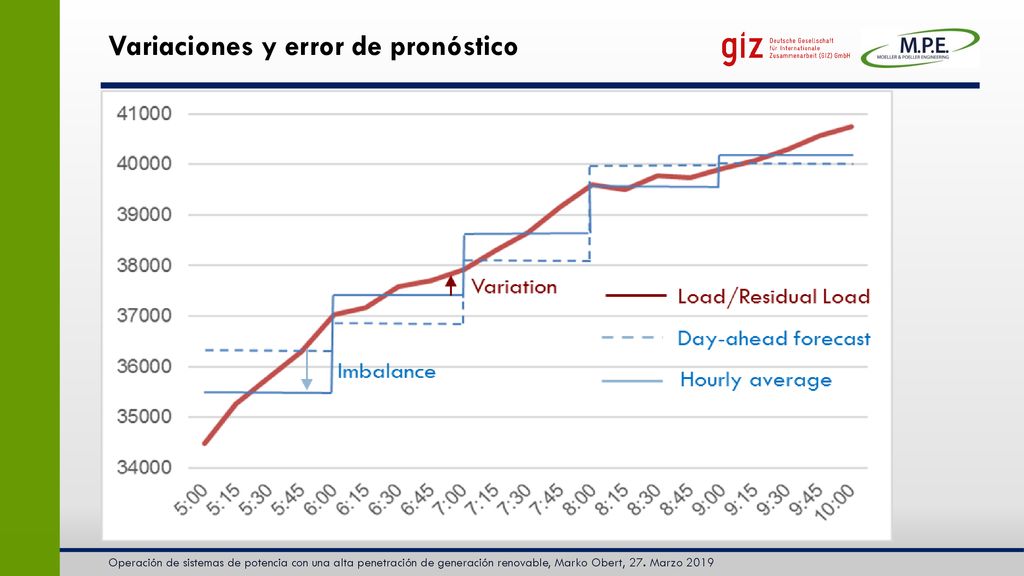

Variaciones y error de pronóstico
Operación de sistemas de potencia con una alta penetración de generación renovable, Marko Obert, 27. Marzo 2019
8

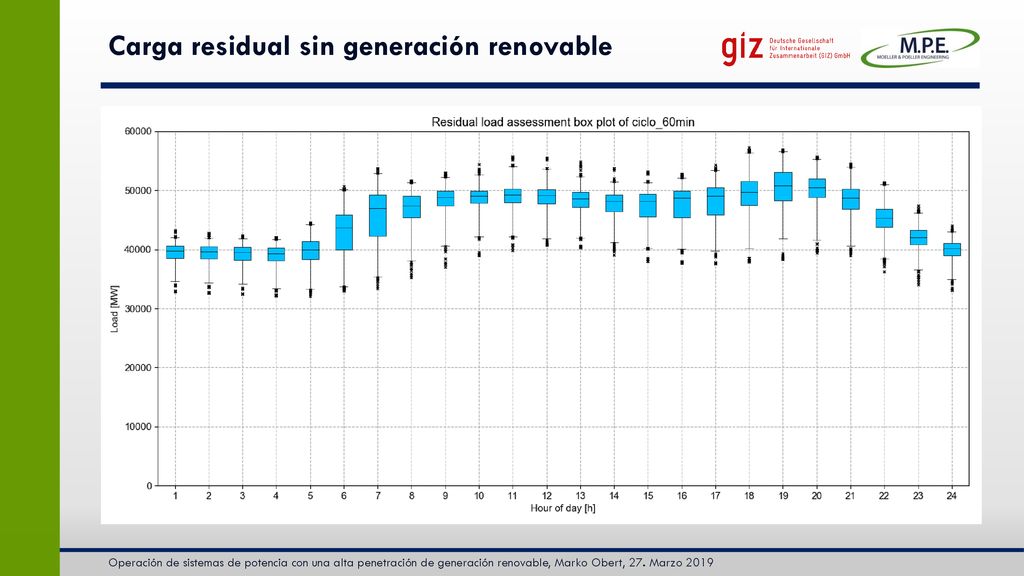

Carga residual sin generación renovable
Operación de sistemas de potencia con una alta penetración de generación renovable, Marko Obert, 27. Marzo 2019
9

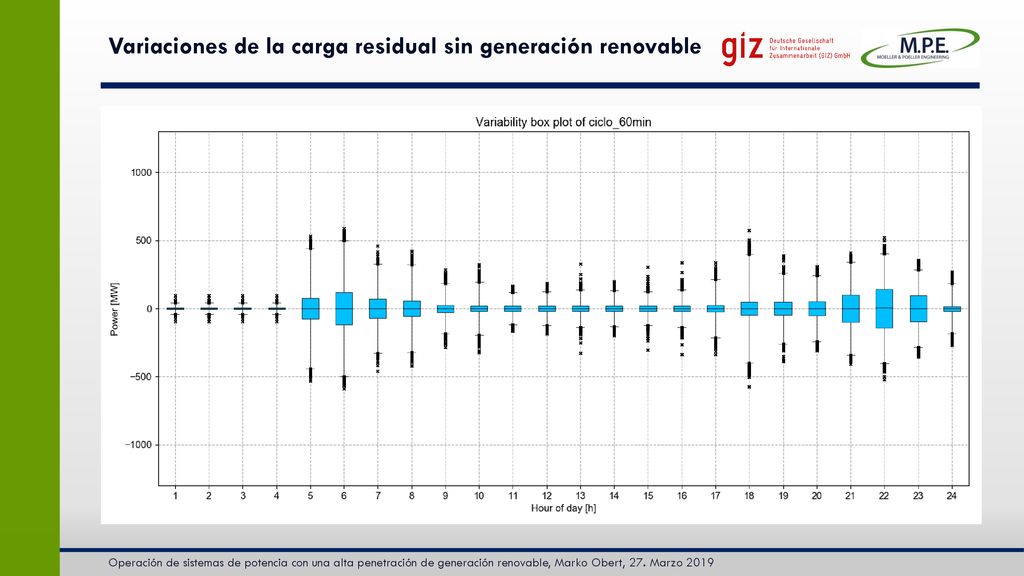

Variaciones de la carga residual sin generación renovable
Operación de sistemas de potencia con una alta penetración de generación renovable, Marko Obert, 27. Marzo 2019
10

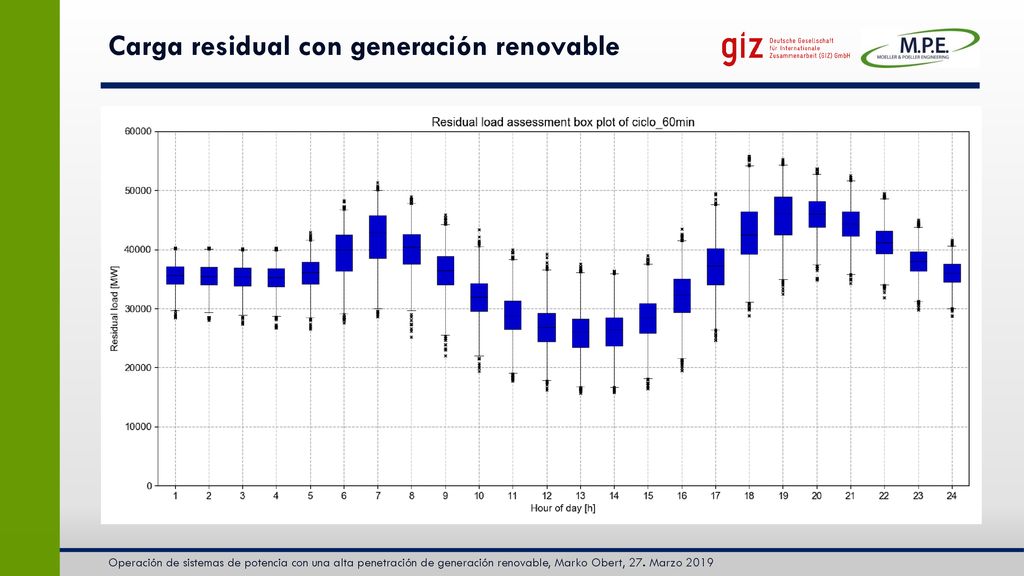

Carga residual con generación renovable
Operación de sistemas de potencia con una alta penetración de generación renovable, Marko Obert, 27. Marzo 2019
11

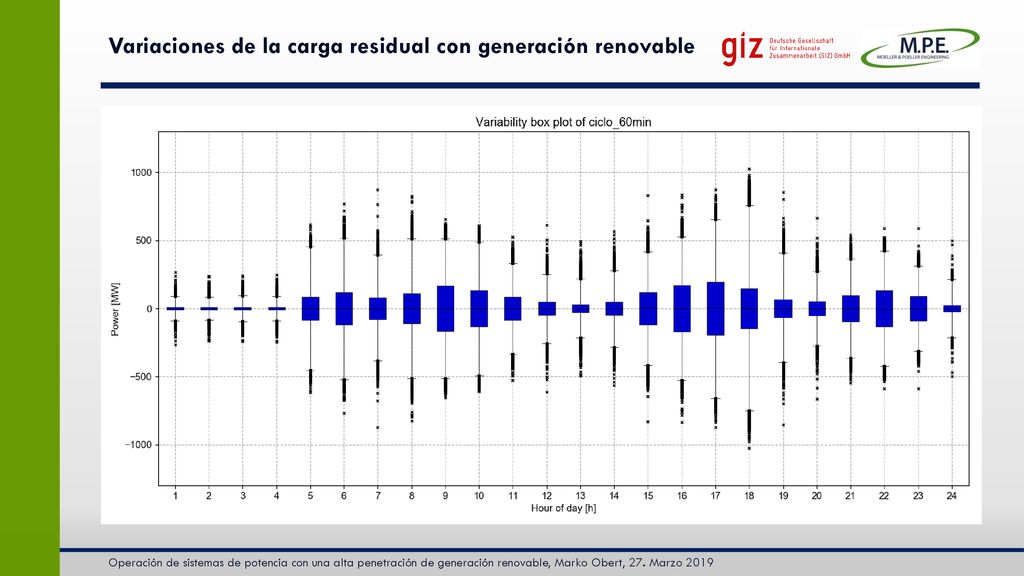

Variaciones de la carga residual con generación renovable
Operación de sistemas de potencia con una alta penetración de generación renovable, Marko Obert, 27. Marzo 2019
12

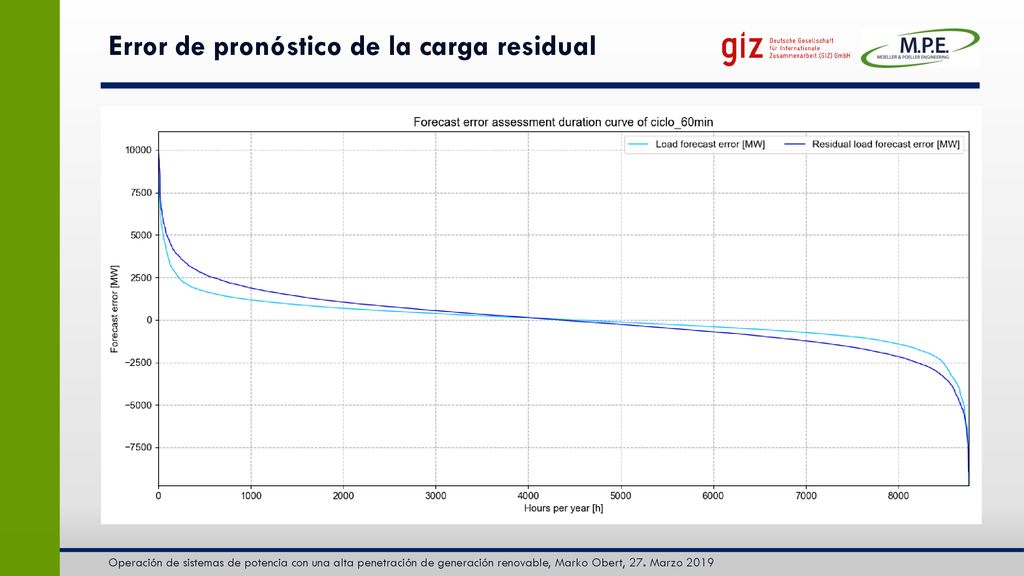

Error de pronóstico de la carga residual
Operación de sistemas de potencia con una alta penetración de generación renovable, Marko Obert, 27. Marzo 2019
13

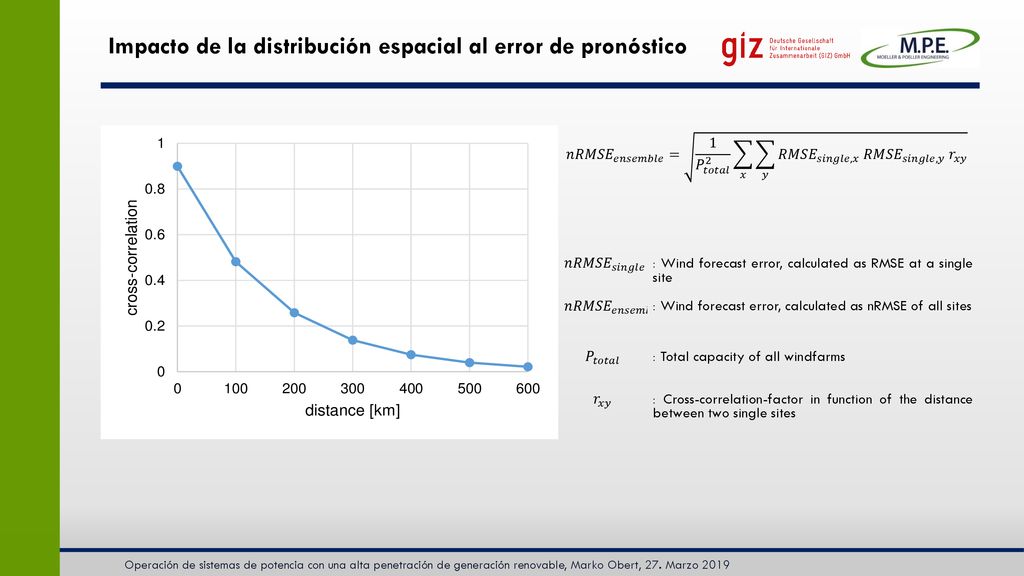

Impacto de la distribución espacial al error de pronóstico
𝑛𝑅𝑀𝑆𝐸 𝑒𝑛𝑠𝑒𝑚𝑏𝑙𝑒 = 1 𝑃 𝑡𝑜𝑡𝑎𝑙 2 𝑥 𝑦 𝑅𝑀𝑆 𝐸 𝑠𝑖𝑛𝑔𝑙𝑒,𝑥 𝑅𝑀 𝑆𝐸 𝑠𝑖𝑛𝑔𝑙𝑒,𝑦 𝑟 𝑥𝑦 𝑛𝑅𝑀𝑆 𝐸 𝑠𝑖𝑛𝑔𝑙𝑒 : Wind forecast error, calculated as RMSE at a single site 𝑛𝑅𝑀𝑆𝐸 𝑒𝑛𝑠𝑒𝑚𝑏𝑙𝑒 : Wind forecast error, calculated as nRMSE of all sites 𝑃 𝑡𝑜𝑡𝑎𝑙 : Total capacity of all windfarms 𝑟 𝑥𝑦 : Cross-correlation-factor in function of the distance between two single sites Operación de sistemas de potencia con una alta penetración de generación renovable, Marko Obert, 27. Marzo 2019
14

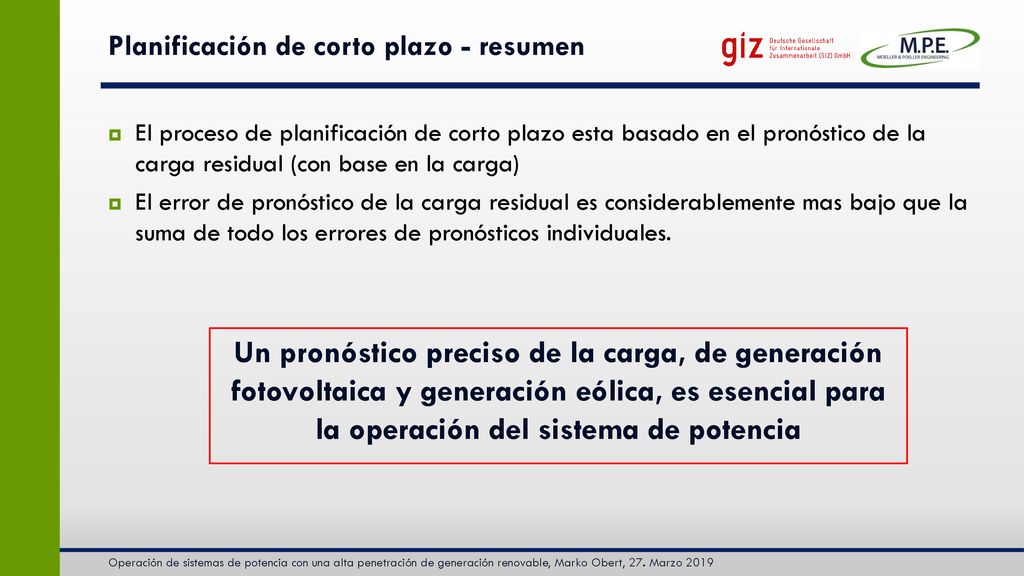

Planificación de corto plazo - resumen
El proceso de planificación de corto plazo esta basado en el pronóstico de la carga residual (con base en la carga) El error de pronóstico de la carga residual es considerablemente mas bajo que la suma de todo los errores de pronósticos individuales. Un pronóstico preciso de la carga, de generación fotovoltaica y generación eólica, es esencial para la operación del sistema de potencia Operación de sistemas de potencia con una alta penetración de generación renovable, Marko Obert, 27. Marzo 2019
15
Muchas gracias por su atención
Operación de sistemas de potencia con una alta penetración de generación renovable, Marko Obert, 27. Marzo 2019
