1 Fiber to the Home INTEGRANTES: Daniel Cadena Verónica Cevallos Victor López

2 Fiber to the Home Se refiere al camino que sigue la fibra óptica desde las instalaciones del operador hasta, como mínimo, el límite del espacio habitable en una vivienda o una oficina. La definición excluye aquellas arquitecturas donde la fibra óptica termina antes de llegar al espacio habitable y donde la ruta de acceso continúa en un medio físico que no sea la fibra óptica.

3 UTILIZACIÓN Se basa en la utilización de cables de fibra óptica y sistemas de distribución ópticos adaptados a esta tecnología para la distribución de servicios avanzados, como el triple play, telefonía, internet de banda ancha y televisión, a los hogares y negocios de los abonados. (Triple Play: voz, datos y vídeo; telefonía, Internet Banda Ancha, televisión, juegos on line, videoconferencia, vídeo bajo demanda…) a los hogares abonados

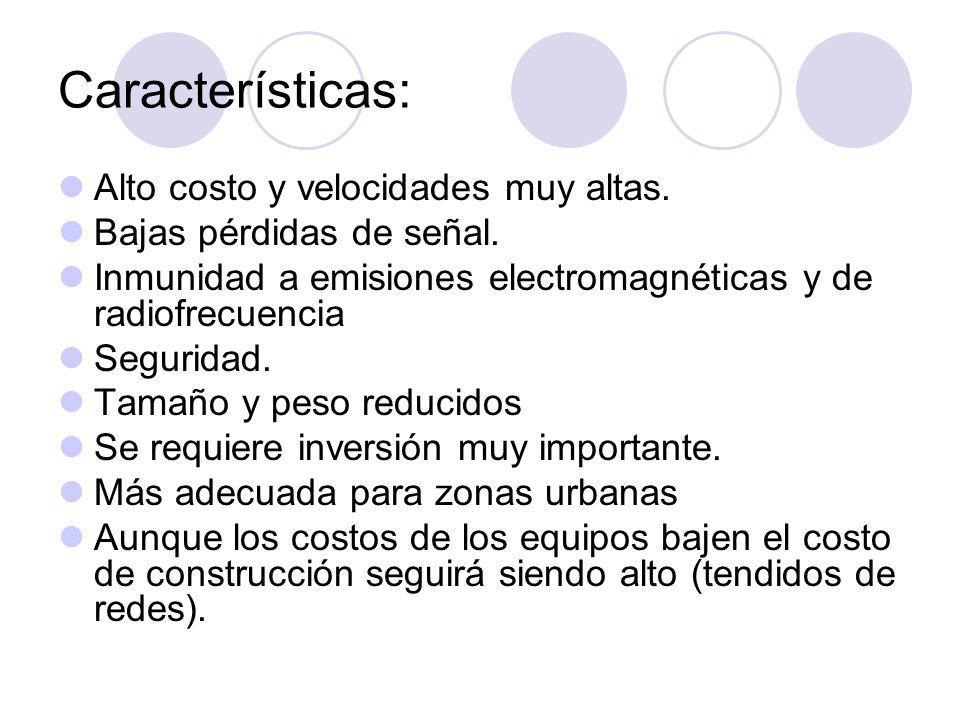

4 Características: Alto costo y velocidades muy altas. Bajas pérdidas de señal. Inmunidad a emisiones electromagnéticas y de radiofrecuencia Seguridad. Tamaño y peso reducidos Se requiere inversión muy importante. Más adecuada para zonas urbanas Aunque los costos de los equipos bajen el costo de construcción seguirá siendo alto (tendidos de redes).

5 Arquitectura La red de acceso entre el abonado y el último nodo de distribución puede realizarse con una o dos fibras ópticas dedicadas a cada usuario, con las siguientes topologías:

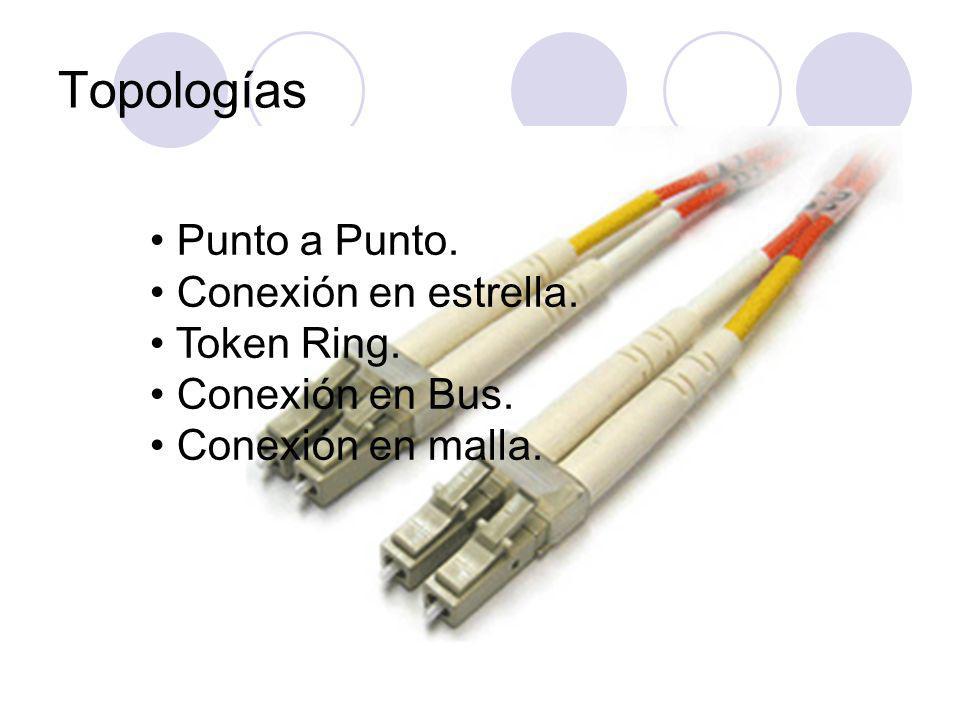

6 Topologías Punto a Punto. Conexión en estrella. Token Ring. Conexión en Bus. Conexión en malla.

7 Punto Las redes punto a punto son aquellas que responden a un tipo de arquitectura de red en las que cada canal de datos se usa para comunicar únicamente dos nodos, en contraposición a las redes multipunto, en las cuales cada canal de datos se puede usar para comunicarse con diversos nodos. arquitectura de redcanal de datosredes multipunto Las aplicaciones mas comunes para punto a punto son: -Circuito cerrado de television. -Telemetría, manejo y comunicación entre sensores. -Comunnicación entre PLCs. -Enlaces satelitales.

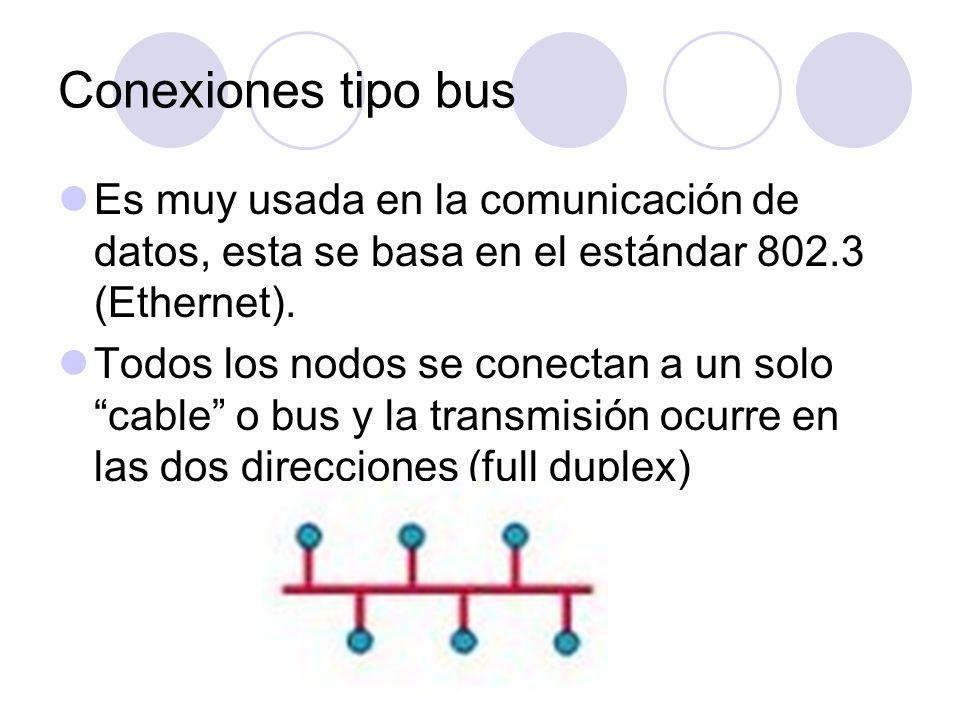

8 Conexiones tipo bus Es muy usada en la comunicación de datos, esta se basa en el estándar 802.3 (Ethernet). Todos los nodos se conectan a un solo cable o bus y la transmisión ocurre en las dos direcciones (full duplex)

9 Conexión en estrella La topología en estrella provee de 1 o 2 fibras dedicadas a un mismo usuario, proporcionando el mayor ancho de banda pero requiriendo cables con mayor número de fibras ópticas en la central de comunicaciones y un mayor número de emisores láser en los equipos de telecomunicaciones. Para fibras multimodo es de 2000m.

10 Token Ring En la topología de red en anillo las estaciones se conectan formando un anillo. Cada estación está conectada a la siguiente y la última está conectada a la primera. Cada estación tiene un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación del anillo. No hay un host central que guarde todos los datos. Lascomunicaciones fluyen en una sola dirección alrededor del anillo. En esta topología los datos se distribuyen con un orden preestablecido

11 Token Ring

12 APLICACIONES

13

14 EN RESUMEN

15

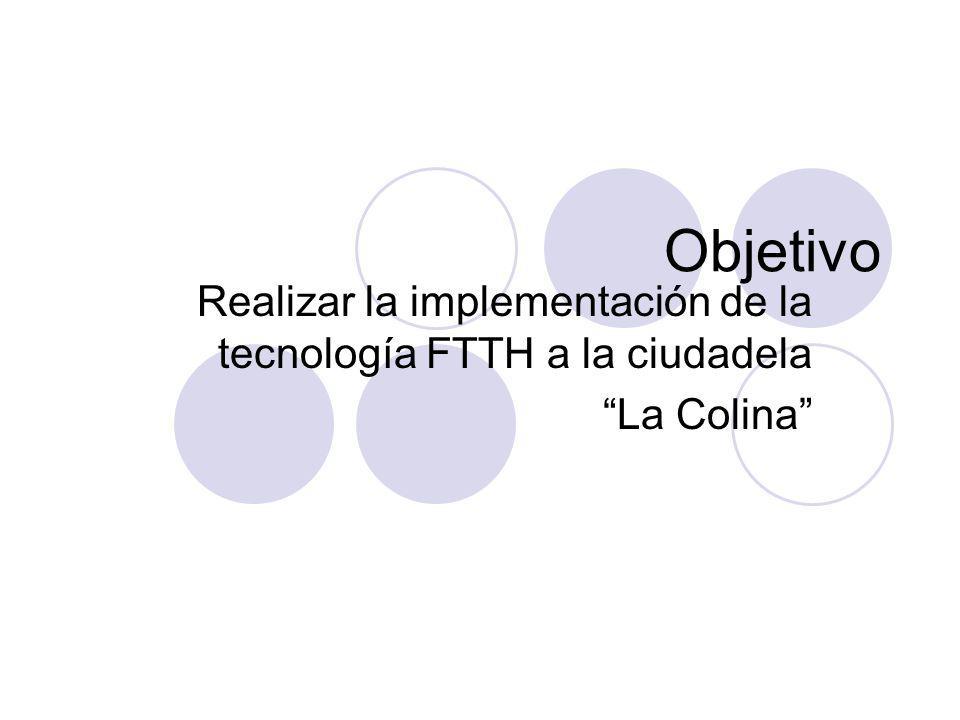

16 Objetivo Realizar la implementación de la tecnología FTTH a la ciudadela La Colina

17

18 Materiales La Instalación de una verdadera red prácticamente sólo requiere cuatro componentes. Lo que se necesita es un paquete de tubos, la fibra, un tubo de distribución y terminales en el hogar. Simple.paquete de tubos,la fibra,terminales en el hogar Este sistema modular asegura que su red se puede modificar muy rápidamente, ya sea para dar cabida a nuevos servicios o clientes adicionales.

19

20 Tubos

21 Fibra

22 Tubo de distribución Dimensiones exteriores L 32cm. W 22cm, D 7cm, approx. W 22cm, 7cm D, aprox. Máximo el espacio interior utilizable (27 x 17 x 6 cm aprox). Caída de hasta cuatro puntos de venta o sucursal, sellado de goma. Resistente al impacto, resistente al agua.

23 Bandeja y terminal

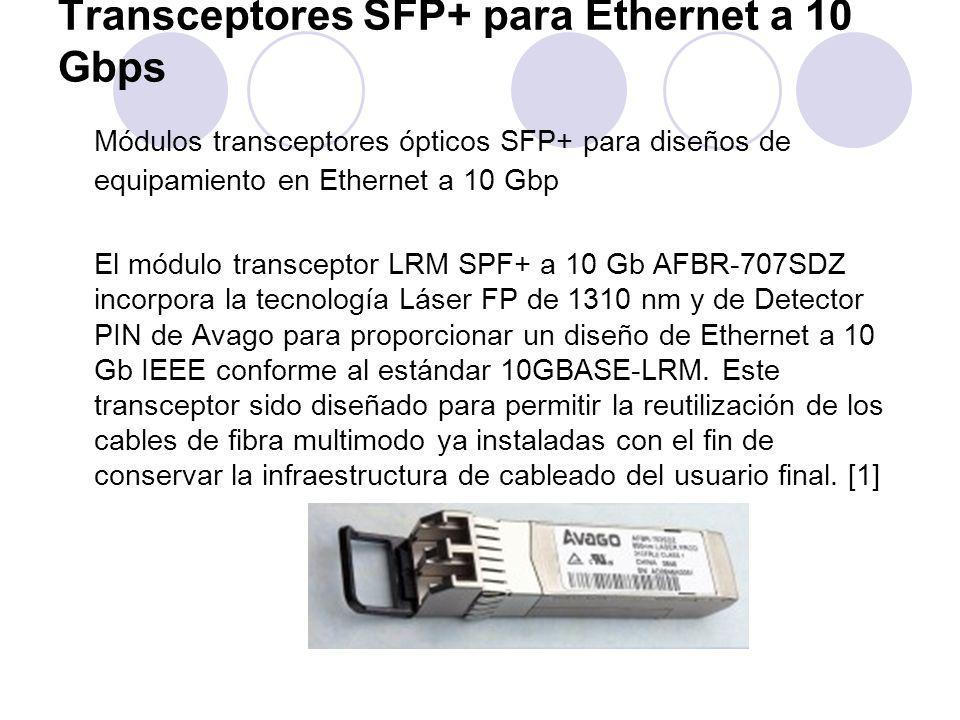

24 Transceptores SFP+ para Ethernet a 10 Gbps Módulos transceptores ópticos SFP+ para diseños de equipamiento en Ethernet a 10 Gbp El módulo transceptor LRM SPF+ a 10 Gb AFBR-707SDZ incorpora la tecnología Láser FP de 1310 nm y de Detector PIN de Avago para proporcionar un diseño de Ethernet a 10 Gb IEEE conforme al estándar 10GBASE-LRM. Este transceptor sido diseñado para permitir la reutilización de los cables de fibra multimodo ya instaladas con el fin de conservar la infraestructura de cableado del usuario final. [1]

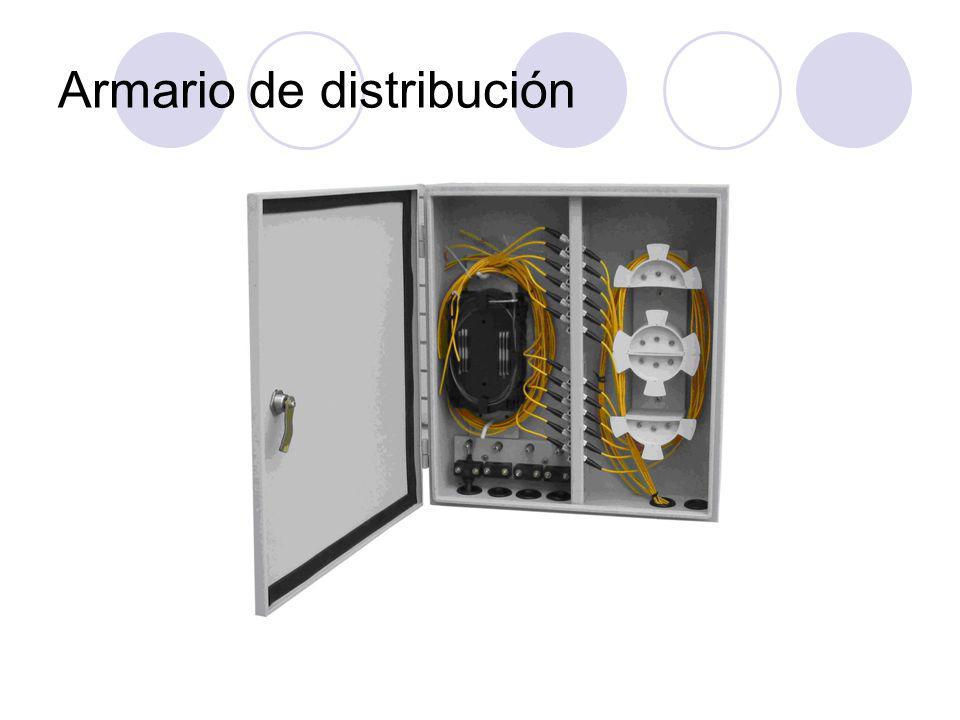

25 Armario de distribución

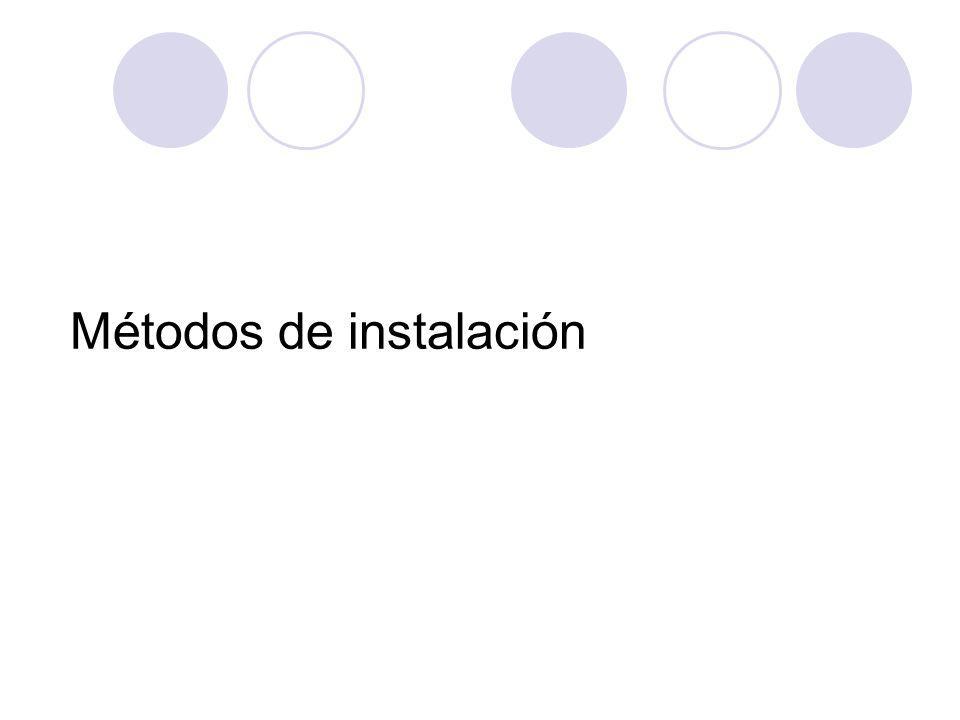

26 Métodos de instalación

27 FTTH aérea FTTH aérea se utiliza en situaciones en las que cavar trincheras, no sería viable (por ejemplo, en áreas que ya disponen de construcción y los edificios, o en las regiones montañosas).

28

29

30 FTTH entierro directo

31

32

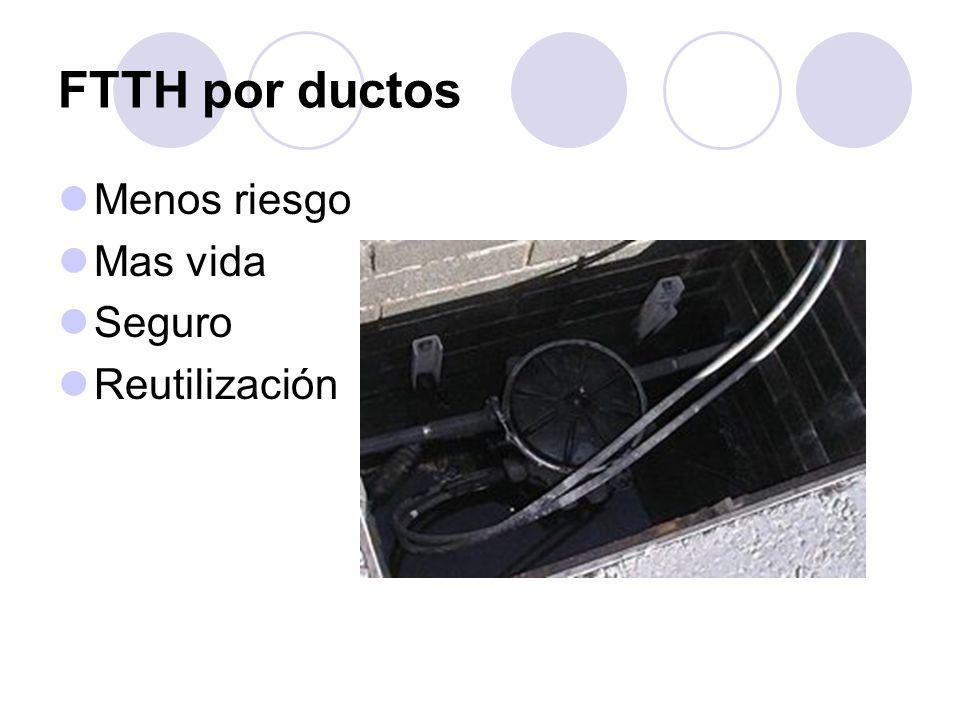

33 FTTH por ductos Menos riesgo Mas vida Seguro Reutilización

34 FTTH por la vía

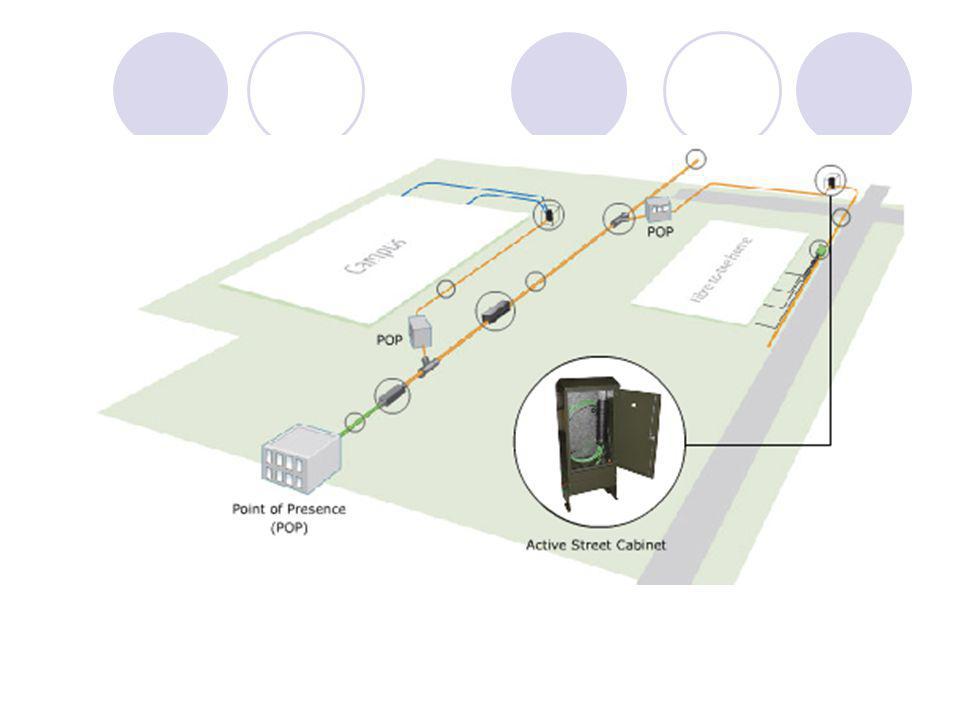

35

36

37 Para departamentos

38 El Equipo Ya una vez escogido el equipo y el standard solo falta por determinar que tipo de transmisores, muxes y switchs (ruteadores)

39 Routers. La capacidad de los routers ha escoger dependerá de la subred a la cúal pertenecerá. La empresa GLIMMERGLASS entrega una gran variedad de estos equipos dependiendo la especifica necesidad.

40 INTELLIGENT OPTICAL SWITCHES

41

42 Transmisor - Receptor Para enviar las señales ópticas, se consideró el uso del SXP3101LX transceiver module de la companía SUMITOMO ELECTRIC INDUSTRIES

43 SXP3101LX

44 El módulo SXP3101LX es un transmisor compacto para transmisión óptica para aplicaciones de 10GB/s Esta diseñado para ethernet LAN (10.3Gb/s) y WAN (9.95Gb/s) Funciona en la ventana de los 1310nm.

45 Muxes y Demuxes Dado que las señales que van a todos los hogares se deben juntar para viajar por el mismo canal, se debe usar la multiplexación acorde al 10Gb ethernet El equipo escogido para esta tarea fue el SUMITOMO ELECTRICAL INDUSTRIES SDG2107

46 SDG2107

47 Algunas características del SDG2107

48 Referencias: [1] http://www.fibraopticahoy.com/transceptores-sfp-para- ethernet-a-10-gbps/http://www.fibraopticahoy.com/transceptores-sfp-para- ethernet-a-10-gbps/ [2] http://www.adslfaqs.com.ar/compartir-la-infraestructura- para-desplegar-ftth-no-suficiente/http://www.adslfaqs.com.ar/compartir-la-infraestructura- para-desplegar-ftth-no-suficiente/ [3]http://video.google.com/videosearch?hl=es&q=ftth&um= 1&ie=UTF- 8&ei=DQhcSqCkEoyS8wTxopHkDQ&sa=X&oi=video_re sult_group&ct=title&resnum=4#
