1 Jefe Equipo Aguas Subterráneas Gerencia de Producción
2 6 5 7 8 9 3 GESTIÓN Y MONITOREO DE LAS AGUAS SUBTERRÁNEAS DE LIMA Expositor : Ing. Raúl Ruiz Valles Jefe Equipo Aguas Subterráneas Gerencia de Producción SEDAPAL 11 de Mayo del 2007

2 ESTADO DEL ACUIFERO DE LIMA AL AÑO 1997
Extracción de las Aguas Subterráneas con pozos de SEDAPAL y Variación del Nivel de la Napa en el Pozo P-156 Zárate 3 Extracción total incluyendo pozos particulares al año 1997 Pozos Sedapal m3/s Galerías sedapal m3/s Pozos Terceros (Fuentes propias, Industriales, Comercial, Etc.) m3/s ___________ TOTAL m3/s

3 Sentido del Flujo Subterráneo.
Morfología del techo de la napa Junio Acuíferos del Rimac y Chillón RIO RIMAC RIO CHILLON RIO LURIN Pte.Piedra Piez.1 ATE P-156 La Molina Independencia P-181 P-130 Callao LEYENDA P-623 San Miguel Curva Hidroisohipsa 50 msnm. Sentido del Flujo Subterráneo. Chorrillos Pozo de Agua. P-181 Piezómetro. Piez. - 1

4 Profundidad de la napa Junio 1997. Acuíferos Rimac y Chillón.
RIO RIMAC RIO CHILLON RIO LURIN Pte.Piedra S.Juan de Lurigancho Piez.1 ATE P-156 P-181 La Molina Independencia P-130 La Victoria Surco Callao P-623 San Miguel LEYENDA Curva de Isoprofundidad de la napa. 20 m. Chorrillos P-181 Pozo de Agua. Piezómetro. Piez. - 1

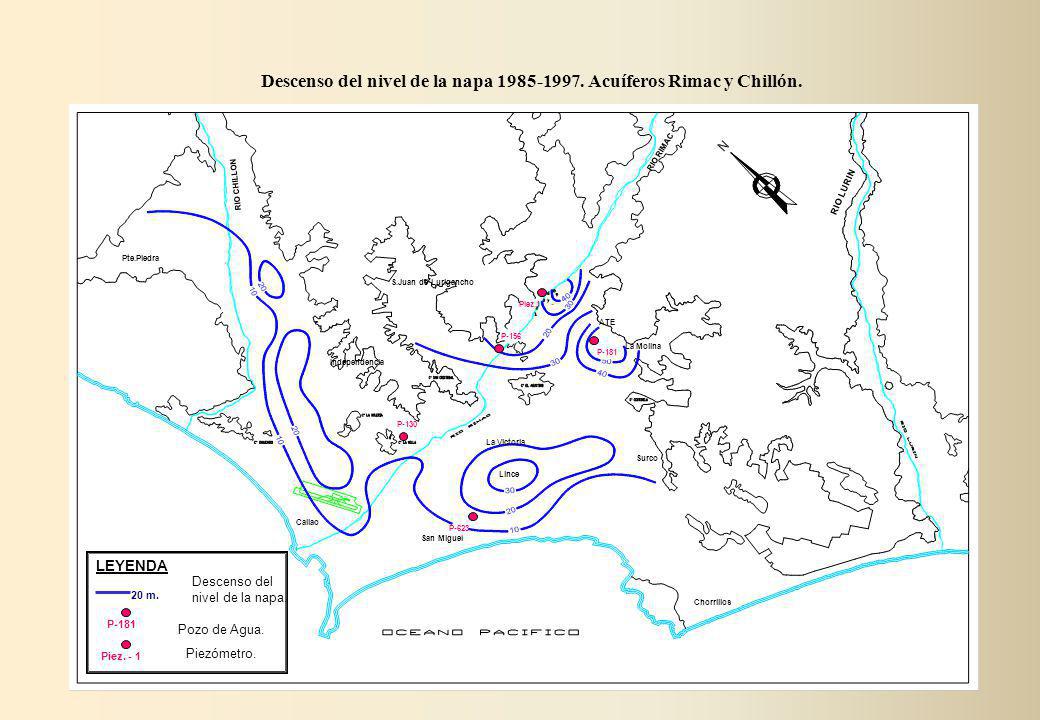

5 Descenso del nivel de la napa 1985-1997. Acuíferos Rimac y Chillón.
RIO RIMAC RIO CHILLON RIO LURIN Pte.Piedra S.Juan de Lurigancho Piez.1 ATE P-156 La Molina P-181 Independencia P-130 La Victoria Surco Lince Callao P-623 San Miguel LEYENDA Descenso del nivel de la napa. 20 m. Chorrillos P-181 Pozo de Agua. Piezómetro. Piez. - 1

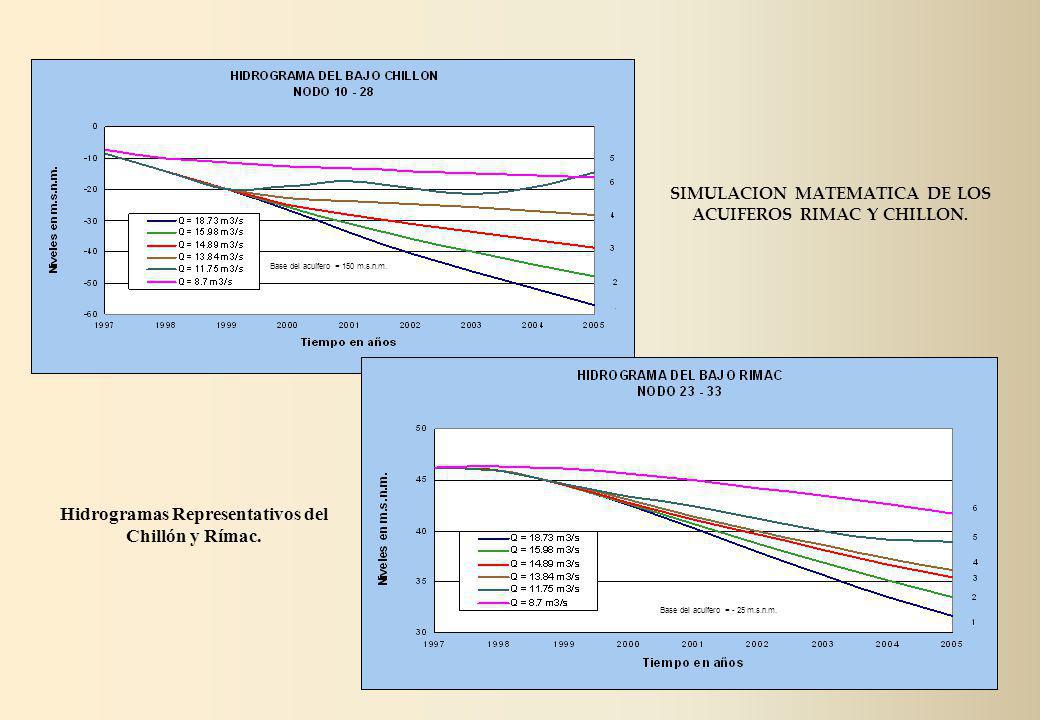

6 Hidrogramas Representativos del Chillón y Rímac.
SIMULACION MATEMATICA DE LOS ACUIFEROS RIMAC Y CHILLON. Base del acuífero = 150 m.s.n.m. Hidrogramas Representativos del Chillón y Rímac. Base del acuífero = - 25 m.s.n.m.

7 OBRAS QUE SE EJECUTARON PARA CONTRARRESTAR LA EXTRACCION INTENSIVA
Micromedición Uso Conjuntivo Recarga Artificial Nuevas Fuentes

8 RESULTADOS DE LAS MEDIDAS TOMADAS PARA CONTRARRESTAR LA EXTRACCIÓN INTENSIVA

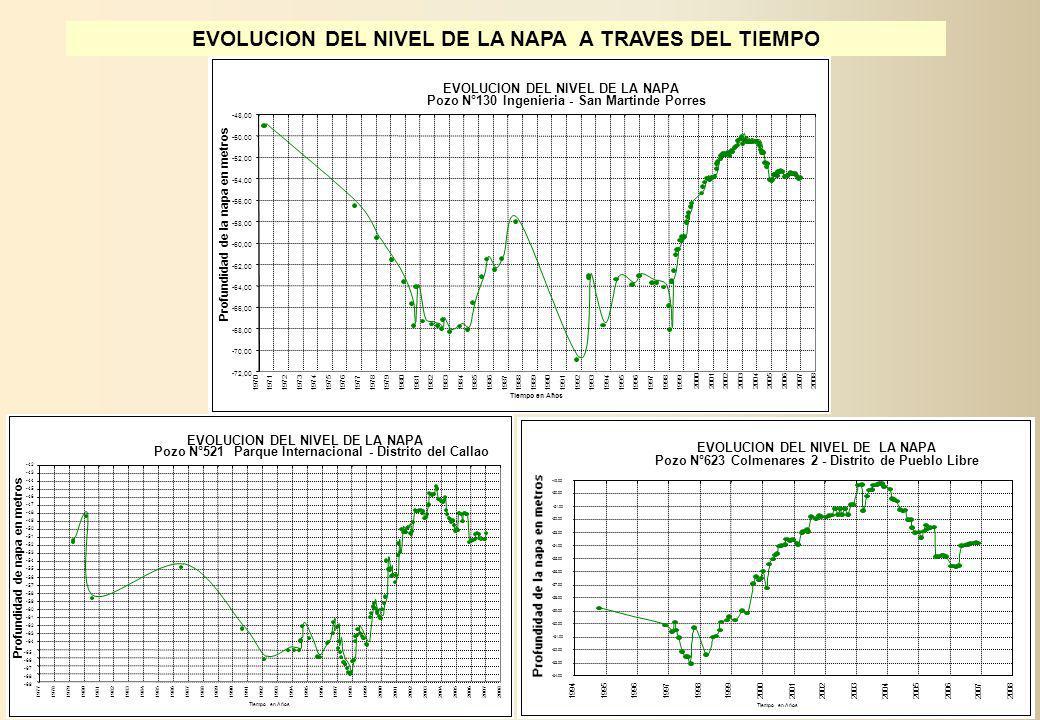

9 EVOLUCION DEL NIVEL DE LA NAPA A TRAVES DEL TIEMPO
Pozo N°130 Ingenieria - San Martinde Porres -72,00 -70,00 -68,00 -66,00 -64,00 -62,00 -60,00 -58,00 -56,00 -54,00 -52,00 -50,00 -48,00 1970 1971 1972 1973 1974 1975 1976 1977 1978 1979 1980 1981 1982 1983 1984 1985 1986 1987 1988 1989 1990 1991 1992 1993 1994 1995 1996 1997 1998 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008 Tiempo en Años Profundidad de la napa en metros EVOLUCION DEL NIVEL DE LA NAPA Pozo N°521 Parque Internacional - Distrito del Callao -69 -68 -67 -66 -65 -64 -63 -62 -61 -60 -59 -58 -57 -56 -55 -54 -53 -52 -51 -50 -49 -48 -47 -46 -45 -44 -43 -42 1977 1978 1979 1980 1981 1982 1983 1984 1985 1986 1987 1988 1989 1990 1991 1992 1993 1994 1995 1996 1997 1998 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008 Tiempo en Años Profundidad de napa en metros EVOLUCION DEL NIVEL DE LA NAPA Pozo N°623 Colmenares 2 - Distrito de Pueblo Libre -64.00 -63.00 -62.00 -61.00 -60.00 -59.00 -58.00 -57.00 -56.00 -55.00 -54.00 -53.00 -52.00 -51.00 -50.00 -49.00 1994 1995 1996 1997 1998 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008 Tiempo en Años

10 CONCLUSIONES Y RECOMENDACIONES
La micromedición, el uso conjuntivo de fuentes de aguas superficiales y subterráneas, la incorporación de nuevas fuentes de agua y la recarga del acuífero, han permitido disminuir la explotación de las aguas subterráneas en 3.89 m3/s (período ), a través de los pozos de SEDAPAL, volumen que ahora está quedando almacenado en el acuífero como reserva para el futuro. La disminución de la explotación de las aguas subterráneas en los acuíferos del Rímac y Chillón está propiciando importantes elevamientos del nivel de la napa, especialmente en los sectores de uso conjuntivo. Localmente y en condiciones normales, en el tramo comprendido entre La Bocatoma La Atarjea y el Puente Huachipa el Proyecto Piloto de Recarga Artificial Inducida contribuye a la recarga del acuífero y al elevamiento local del nivel de la napa. La disminución de la explotación de las aguas subterráneas y el elevamiento del nivel de la napa han permitido detener el riesgo de intrusión marina en los Distritos de San Miguel y Callao.

11 CONCLUSIONES Y RECOMENDACIONES
Habiéndose comprobado mediante estudios de pronóstico y la presentación de escenarios reales sobre el comportamiento de las aguas subterráneas en el acuífero Rímac- Chillón, queda confirmada la recomendación de no sobrepasar la extracción de los 8 m3/s, siendo preferible estar dentro del rendimiento seguro de los 6 m3/s; sin embargo en caso de presentarse eventualidades que obligarían a extraer un mayor caudal, como el que se presenta en los períodos de extrema sequía , se tendría que hacer uso de un mayor caudal, siempre que se considere que dicho incremento sea estrictamente temporal y que sea siempre inferior al registrado para el escenario de 1997, el cual ya es considerado crítico. Es necesario continuar con la ejecución de los proyectos de micromedición y de uso conjuntivo; así como, con la promoción de la optimización del uso del agua en pozos de terceros, los que predominantemente son de uso industrial. Así mismo se deberán implementar nuevos proyectos de recarga artificial, aguas arriba del Puente Huachipa. Todo ello permitirá conservar el recurso hídrico subterráneo y contar con suficientes reservas para períodos de escasez.

12 GRACIAS
