1 GOBIERNO REGIONAL LAMBAYEQUE COMPONENTE HIDROENERGETICO
REPUBLICA DEL PERU GOBIERNO REGIONAL LAMBAYEQUE PROYECTO ESPECIAL OLMOS TINAJONES COMPONENTE HIDROENERGETICO PROYECTO OLMOS Noviembre del 2010

2 GOBIERNO REGIONAL LAMBAYEQUE
REPUBLICA DEL PERU GOBIERNO REGIONAL LAMBAYEQUE PROYECTO ESPECIAL OLMOS TINAJONES INTRODUCCION

3 CONCESION ELÉCTRICA DEL PROYECTO OLMOS
INTRODUCCION En el presente documento se presenta un resumen con los alcances de la generación eléctrica del Proyecto Olmos, así como el estado actual del proceso para la concesión del componente eléctrico del Proyecto Olmos, que se inició el Dentro de las estrategias para la ejecución de las obras del Proyecto Hidroenergético y de Irrigación Olmos, se planteó las siguientes fases de la primera etapa: Componente I : Obras de Trasvase (En Ejecución) Componente II : Obras de generación Eléctrica (En Proceso) Componente III : Obras de Irrigación, Distribución y Subasta de Tierras (En proceso)

4 GOBIERNO REGIONAL LAMBAYEQUE DISPONIBILIDAD DE LOS RECURSOS HIDRICOS
REPUBLICA DEL PERU GOBIERNO REGIONAL LAMBAYEQUE PROYECTO ESPECIAL OLMOS TINAJONES DISPONIBILIDAD DE LOS RECURSOS HIDRICOS

5 CONCESION ELÉCTRICA DEL PROYECTO OLMOS
710 MMC 1180 MMC 377.5 m 2050 MMC TÚNEL TRASANDINO EMBALSE LIMÓN 400 m Masa de Agua (MMC)/Potencia Instalada(MW) CENTRAL HIDROELECTRICA 1 2 CAIDA NETA (m) 377.5 400 TOTAL 710 200 216 416 1,180 300 324 624 2,050 300 324 624

6 CONCESION ELÉCTRICA DEL PROYECTO OLMOS Masa de Agua (MMC)/Energía(GWh)
TÚNEL TRASANDINO EMBALSE LIMÓN 400 m Masa de Agua (MMC)/Energía(GWh) CENTRAL HIDROELECTRICA 1 2 CAIDA NETA (m) 377.5 400 TOTAL 710 670 1,380 1,180 1,160 1,230 2,390 2,050 2,010 2,140 4,150

7

8 GOBIERNO REGIONAL LAMBAYEQUE CONFORMACIÓN DE LAS OBRAS
REPUBLICA DEL PERU GOBIERNO REGIONAL LAMBAYEQUE PROYECTO ESPECIAL OLMOS TINAJONES CONFORMACIÓN DE LAS OBRAS DE LA CC.HH. Nº01 Y 02

9 CONCESION ELÉCTRICA DEL PROYECTO OLMOS

10 Central Hidroeléctrica N° 01
Conmutador N° 01. Reservorio de regulación diaria - Capacidad Total: 517,000 m3. - Cota NAN: msnm. - Volumen muerto: 44,000 m3. - Cota NVM: msnm. - Capacidad útil: 473,000 m3. - Cota NM: msnm. Derivación N° 01 - Túnel a presión. Diámetro: 4.8 m. - Longitud: 3, m. - Chimenea de equilibrio superior - Tubería Forzada. L= m. – ángulo=40° Edificio de la C.H. N° 01 - Turbinas (Unidades de generación) - Aliviadero - Canal de Descarga Patio de Llaves Línea de Transmisión de 220 Kv.

11 Central Hidroeléctrica N° 02
Derivación N° 02 - Túnel a presión Diámetro: 4.8 m. - Longitud: Km. - Chimenea de equilibrio superior - Tubería Forzada L= m. – ángulo=42° Casa de Maquinas (En caverna) Pozo de Ventilación. Chimenea de Equilibrio inferior. Derivación de descarga. - Túnel de descarga: D=4.80 m. L=1125 m. - Canal de descarga: 1580m. Túnel de Acceso a la central: L=550 m. Patio de llaves. Línea de Transmisión de 220 Kv.

12 GOBIERNO REGIONAL LAMBAYEQUE ENERGIA Y POTENCIA INSTALADA
REPUBLICA DEL PERU GOBIERNO REGIONAL LAMBAYEQUE PROYECTO ESPECIAL OLMOS TINAJONES ENERGIA Y POTENCIA INSTALADA DEL PROYECTO OLMOS

13 CONCESION ELÉCTRICA DEL PROYECTO OLMOS
DATA HIDROLOGICA

14 CONCESION ELÉCTRICA DEL PROYECTO OLMOS
DATA HIDROLOGICA

15 CONCESION ELÉCTRICA DEL PROYECTO OLMOS

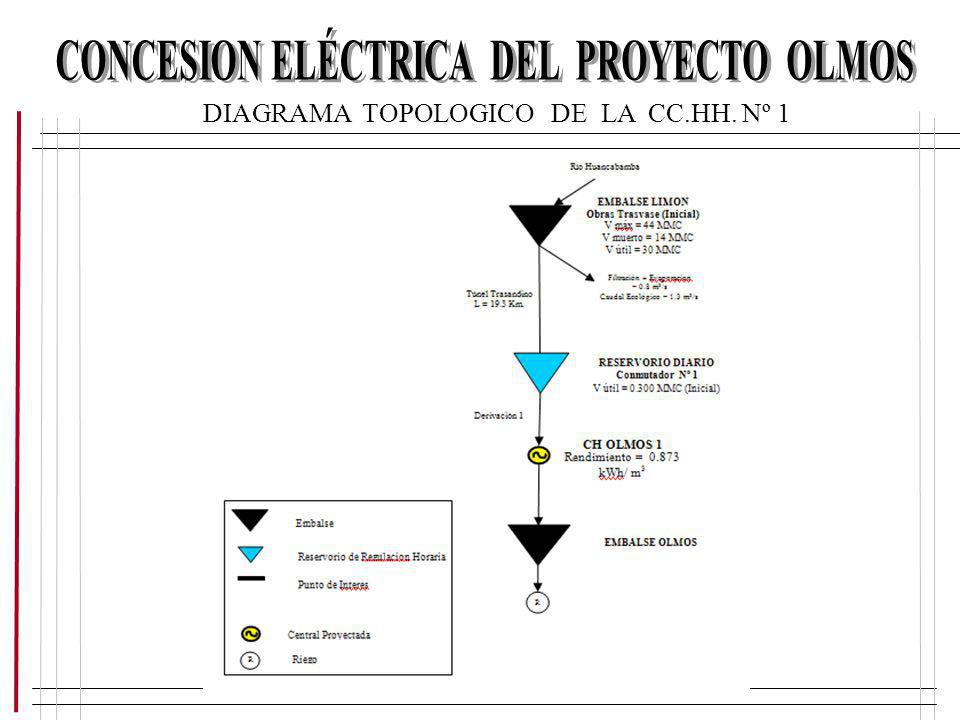

DIAGRAMA TOPOLOGICO DE LA CC.HH. Nº 1

16 CONCESION ELÉCTRICA DEL PROYECTO OLMOS
REGULACION DEL EMBALSE LIMON

17 CONCESION ELÉCTRICA DEL PROYECTO OLMOS
ENERGIA GENERADA C.H. Nº 1

18 GOBIERNO REGIONAL LAMBAYEQUE
REPUBLICA DEL PERU GOBIERNO REGIONAL LAMBAYEQUE PROYECTO ESPECIAL OLMOS TINAJONES AVANCES DEL PROCESO DE CONCESIÓN

19 CONCESION ELÉCTRICA DEL PROYECTO OLMOS
PROCESO Se inició el El PEOT realizó lo siguiente: - Elaboración del Esquema Básico - Modelamiento Técnico y económico - Elaboración de Documentos de Concesión Inicialmente este proceso tuvo bastante acogida con la participación de 14 empresas postoras, de las que posteriormente precalificaron 5. Los conflictos surgidos con el Proyecto del Alto Piura, por la repartición de las Aguas del río Huancabamba, originaron la falta de interés de los postores de aquel entonces. Ante ello, los postores exigieron claridad en el reparto mensual del agua entre los Proyectos Olmos y Alto Piura, aspecto fundamental para elaborar sus propuestas. Esta repartición recién se ha logrado obtener en el DS AG, lo que se puso en consideración de los Postores y que se muestra a consideración.

20 CONCESION ELÉCTRICA DEL PROYECTO OLMOS
PROCESO Para captar nuevamente el interés de los postores , se tuvo que modificar las Bases del Concurso, replanteando las estrategias, para tornarlo más atractivo a los ojos de los inversionistas. Este esfuerzo se plasmó el con la selección de la empresa SINERSA, para que acceda a la Concesión Definitiva, otorgándose la Buena Pro a la referida empresa. La Fecha de cierre fue el Como una forma de facilitar el otorgamiento de la Concesión Definitiva en el marco de la LCE, el PEOT ha gestionado la aprobación de los CIRAs de las CC.HH. Nª 1 y 2, así como la aprobación del Estudio de Impacto Ambiental.

21 CONCESION ELÉCTRICA DEL PROYECTO OLMOS
ALCANCES GENERALES DE LA PROPUESTA DE LA EMPRESA SINERSA El Componente hidroenergético del Proyecto Olmos se circunscribe a un salto de m. e inicialmente al volumen de agua del río Huancabamba. Se otorga completa libertad al Postor para diseñar la estructura de las centrales hidroeléctricas, bajo ciertos lineamientos, que se indican. Se debe construir y tener en puesta en operación por lo menos una central en un plazo máximo de 4 años después de la fecha de inicio del trasvase o de la fecha base de inicio del Plazo para construir la hidroeléctrica (lo que ocurra último). Con la finalidad de asegurar técnicamente la ejecución de las siguientes etapas del Proyecto Olmos, el postor se compromete a no limitar su desarrollo.

22 CONCESION ELÉCTRICA DEL PROYECTO OLMOS
ALCANCES TECNICOS Y ECONOMICOS DE LA EMPRESA SINERSA El proyecto hidroenergético será desarrollado de tal forma de no impedir la ejecución de las siguientes etapas del proyecto. Se prevé desarrollar el potencial hídrico disponible en dos saltos a través de las CC.HH.s Nº 1 y 2. Debido a la disponibilidad del recurso hídrico, inicialmente se plantea las condiciones de operación de la CC.HH. Nº 1, las mismas que pueden ser reajustadas conforme al aumento o disminución del volumen de agua. El pago de ctv USD $ 4.75/MWh.

23 CONCESION ELÉCTRICA DEL PROYECTO OLMOS
710 MMC 1180 MMC 377.5 m 2050 MMC TÚNEL TRASANDINO EMBALSE LIMÓN 400 m Masa de Agua del río Huancabamba ( MMC) CENTRAL HIDROELECTRICA 1 CAIDA NETA (m) 377.5 POTENCIA (MW) 40 -60

24 CONCESION ELÉCTRICA DEL PROYECTO OLMOS
710 MMC 1180 MMC 377.5 m 2050 MMC TÚNEL TRASANDINO EMBALSE LIMÓN 400 m Masa de Agua del río Huancabamba +Tabaconas + Manchara ( MMC) CENTRAL HIDROELECTRICA 1 2 CAIDA NETA (m) 377.5 400.0 TOTAL POTENCIA (MW) 89.25 94.70 183.95 ENERGIA (GWh) 700.68 743.43

25 CONCESION ELÉCTRICA DEL PROYECTO OLMOS

26 CONCESION ELÉCTRICA DEL PROYECTO OLMOS

27 GRACIAS
