Curso para Gestores de Obra

Presentación del tema: "Curso para Gestores de Obra"— Transcripción de la presentación:

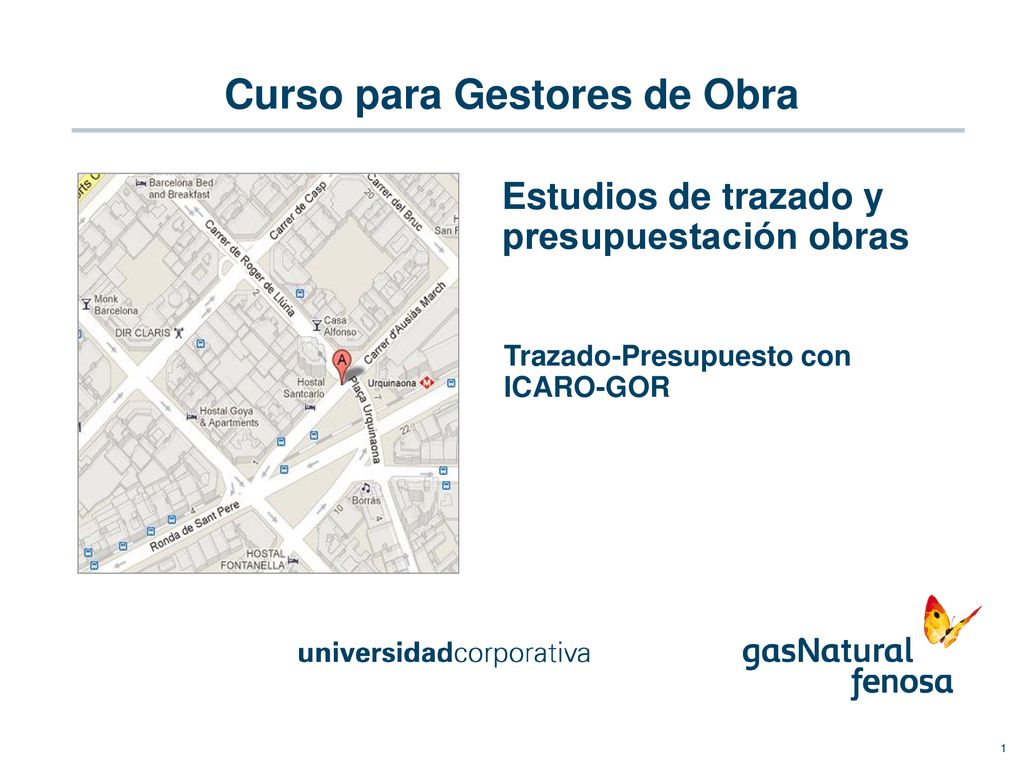

1 Curso para Gestores de Obra
Estudios de trazado y presupuestación obras Trazado-Presupuesto con ICARO-GOR

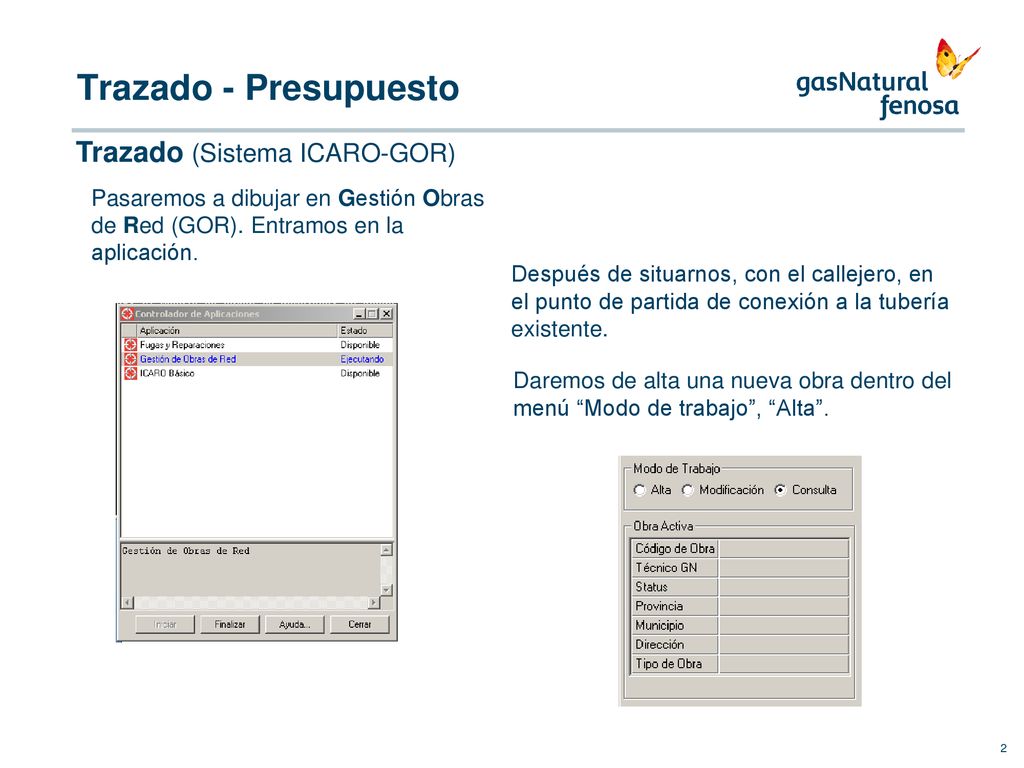

2 Trazado - Presupuesto Trazado (Sistema ICARO-GOR)
Pasaremos a dibujar en Gestión Obras de Red (GOR). Entramos en la aplicación. Después de situarnos, con el callejero, en el punto de partida de conexión a la tubería existente. Daremos de alta una nueva obra dentro del menú “Modo de trabajo”, “Alta”.

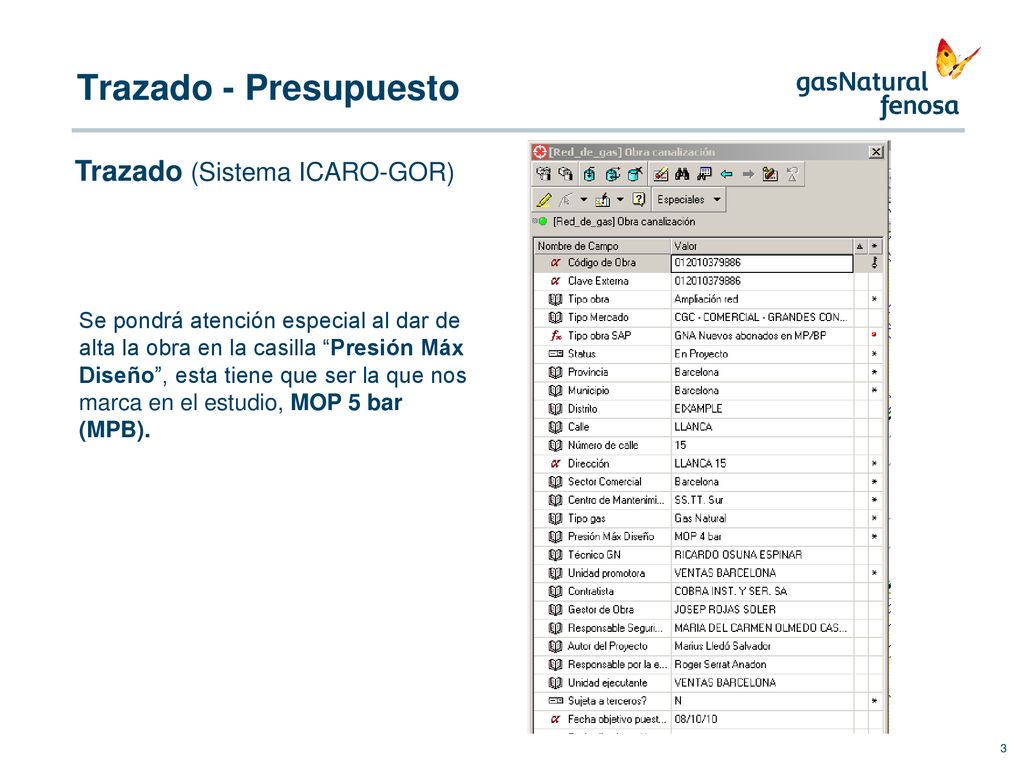

3 Trazado - Presupuesto Trazado (Sistema ICARO-GOR)
Se pondrá atención especial al dar de alta la obra en la casilla “Presión Máx Diseño”, esta tiene que ser la que nos marca en el estudio, MOP 5 bar (MPB).

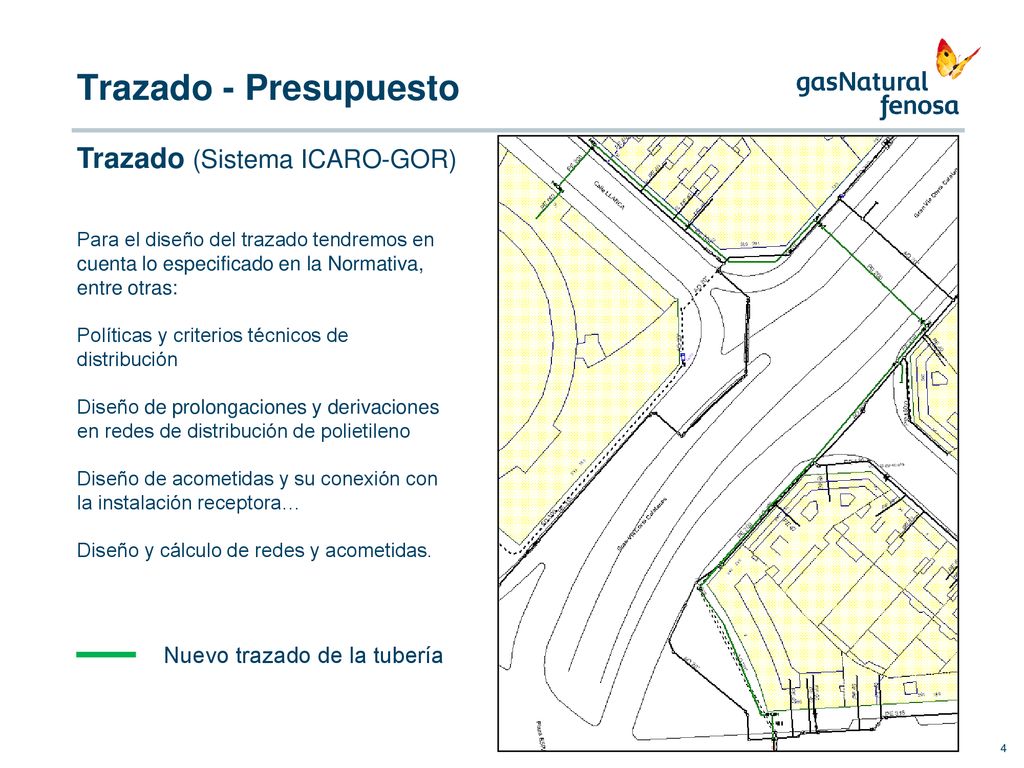

4 Trazado - Presupuesto Trazado (Sistema ICARO-GOR)
Para el diseño del trazado tendremos en cuenta lo especificado en la Normativa, entre otras: Políticas y criterios técnicos de distribución Diseño de prolongaciones y derivaciones en redes de distribución de polietileno Diseño de acometidas y su conexión con la instalación receptora… Diseño y cálculo de redes y acometidas. Nuevo trazado según se ha definido después de ver la urbanización del terreno (diapositiva 37) Nuevo trazado de la tubería

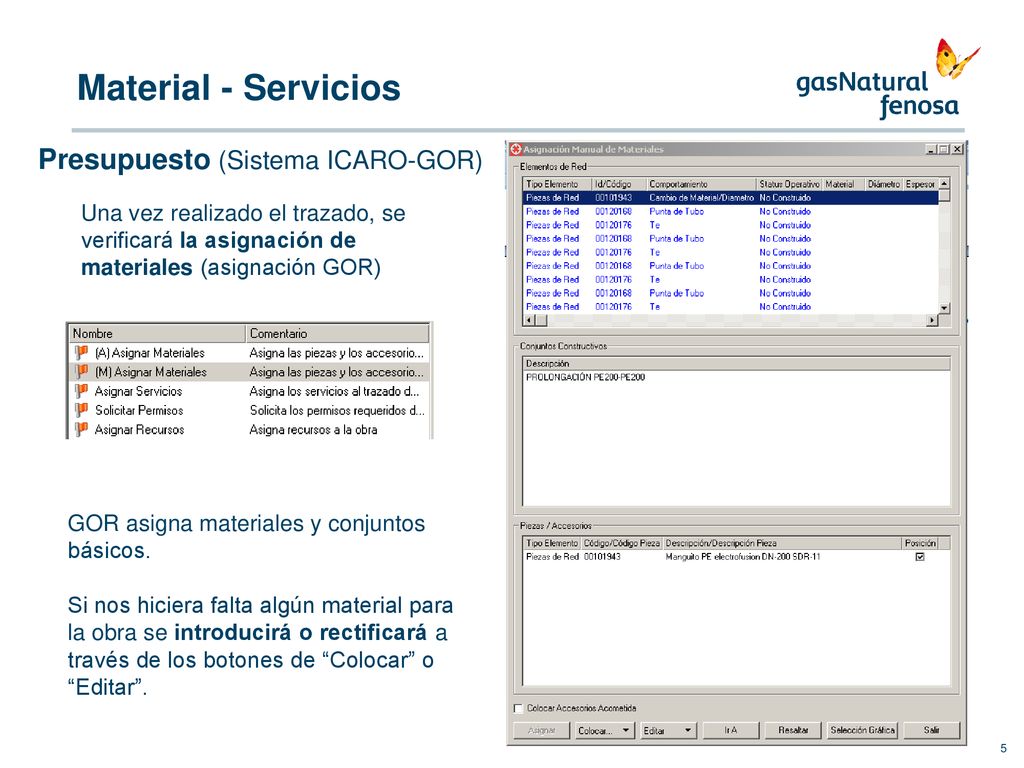

5 Material - Servicios Presupuesto (Sistema ICARO-GOR)
Una vez realizado el trazado, se verificará la asignación de materiales (asignación GOR) GOR asigna materiales y conjuntos básicos. Si nos hiciera falta algún material para la obra se introducirá o rectificará a través de los botones de “Colocar” o “Editar”.

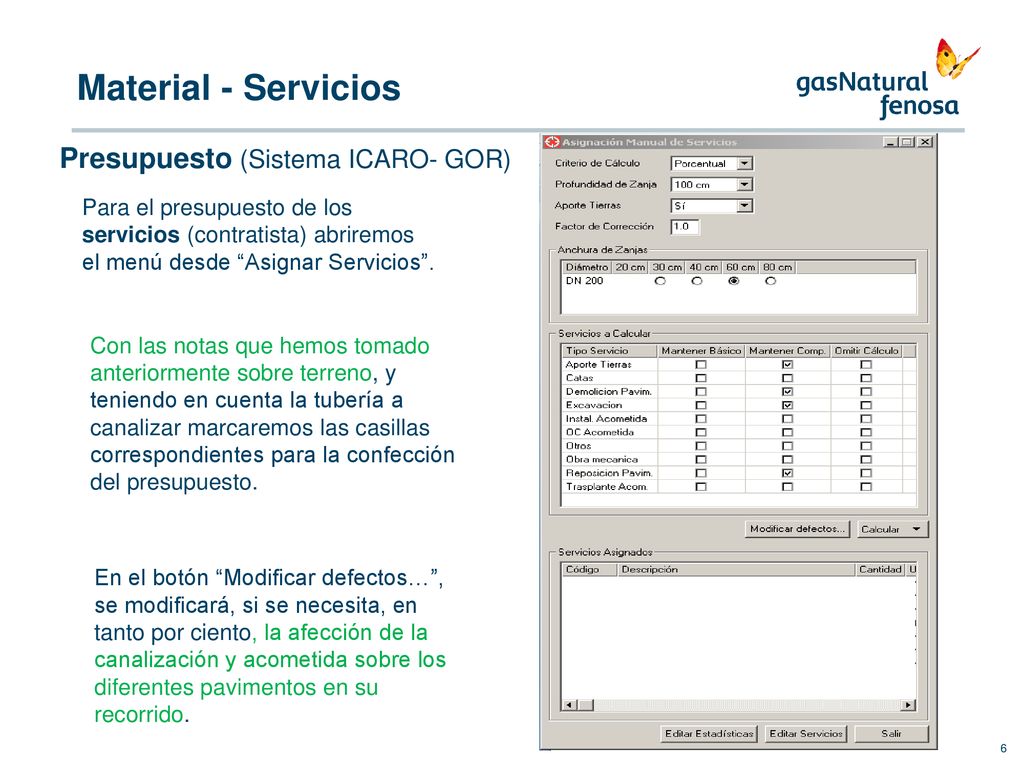

6 Material - Servicios Presupuesto (Sistema ICARO- GOR)
Para el presupuesto de los servicios (contratista) abriremos el menú desde “Asignar Servicios”. Con las notas que hemos tomado anteriormente sobre terreno, y teniendo en cuenta la tubería a canalizar marcaremos las casillas correspondientes para la confección del presupuesto. Las anchuras de las zanjas están descritas en la NT-131, (seis partes) parte 3 “Dimensiones de las zanjas”. En el botón “Modificar defectos…”, se modificará, si se necesita, en tanto por ciento, la afección de la canalización y acometida sobre los diferentes pavimentos en su recorrido.

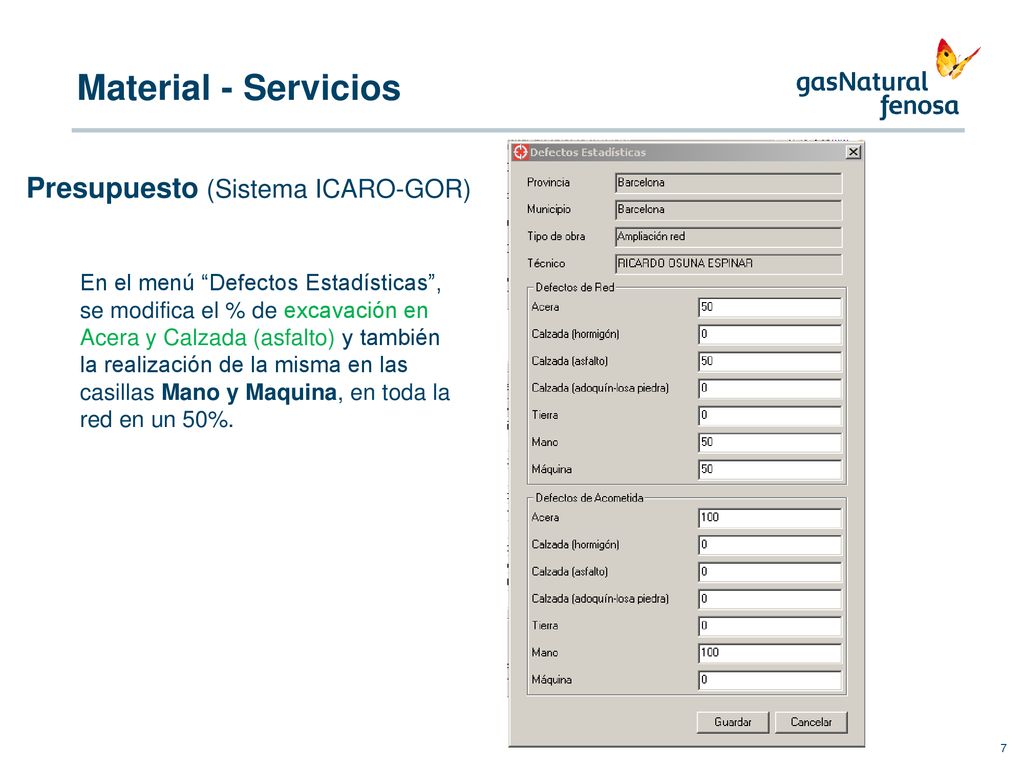

7 Material - Servicios Presupuesto (Sistema ICARO-GOR)
En el menú “Defectos Estadísticas”, se modifica el % de excavación en Acera y Calzada (asfalto) y también la realización de la misma en las casillas Mano y Maquina, en toda la red en un 50%.

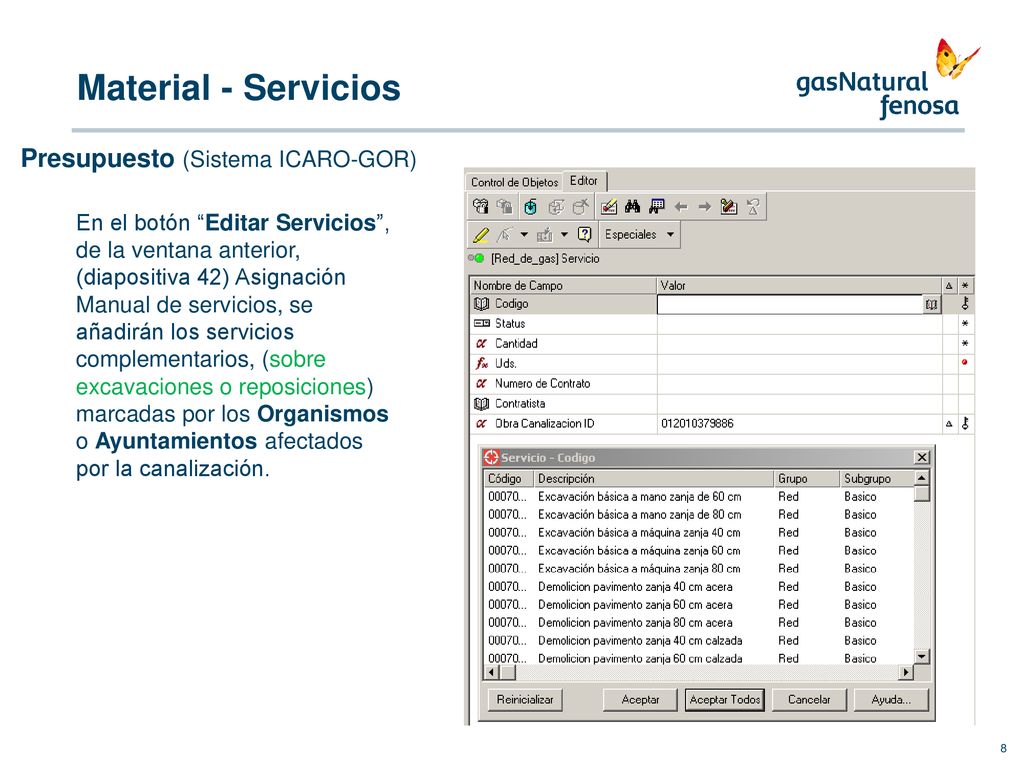

8 Material - Servicios Presupuesto (Sistema ICARO-GOR)
En el botón “Editar Servicios”, de la ventana anterior, (diapositiva 42) Asignación Manual de servicios, se añadirán los servicios complementarios, (sobre excavaciones o reposiciones) marcadas por los Organismos o Ayuntamientos afectados por la canalización. Sobre excavación: Excavación superior a la zanja normal especificada en el contrato para canalización. Reposición: Una vez realizada la excavación y colocado en tubo, se realiza el tapado volviendo, siempre, al pavimento en su estado original.

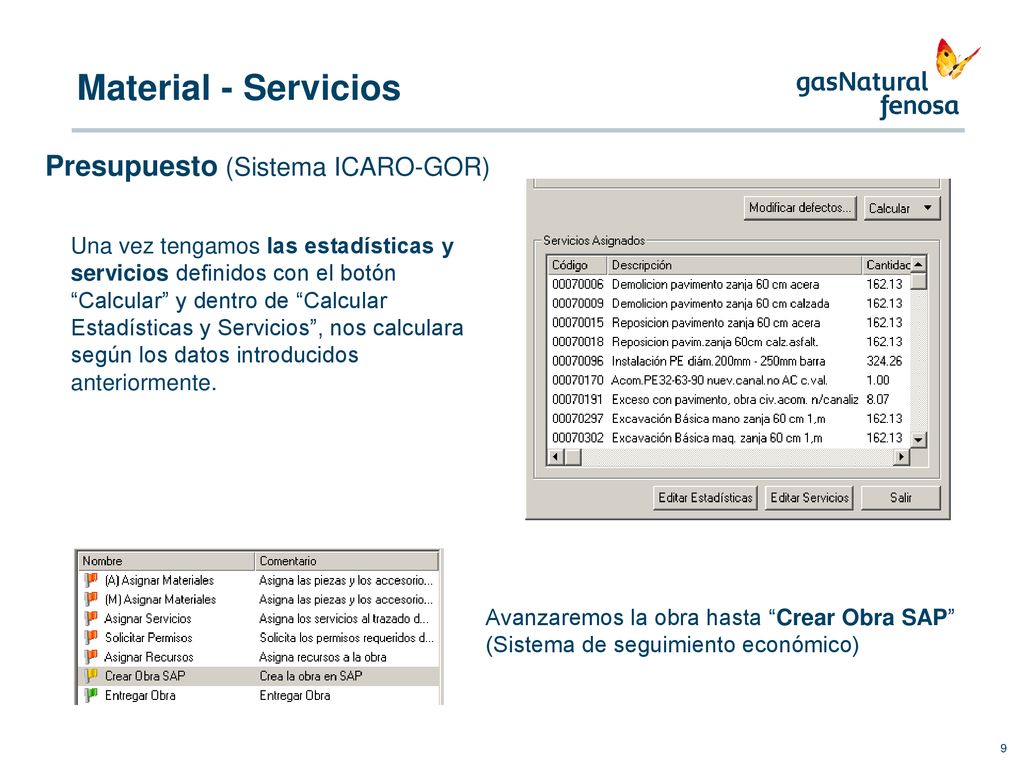

9 Material - Servicios Presupuesto (Sistema ICARO-GOR)
Una vez tengamos las estadísticas y servicios definidos con el botón “Calcular” y dentro de “Calcular Estadísticas y Servicios”, nos calculara según los datos introducidos anteriormente. Avanzaremos la obra hasta “Crear Obra SAP” (Sistema de seguimiento económico)

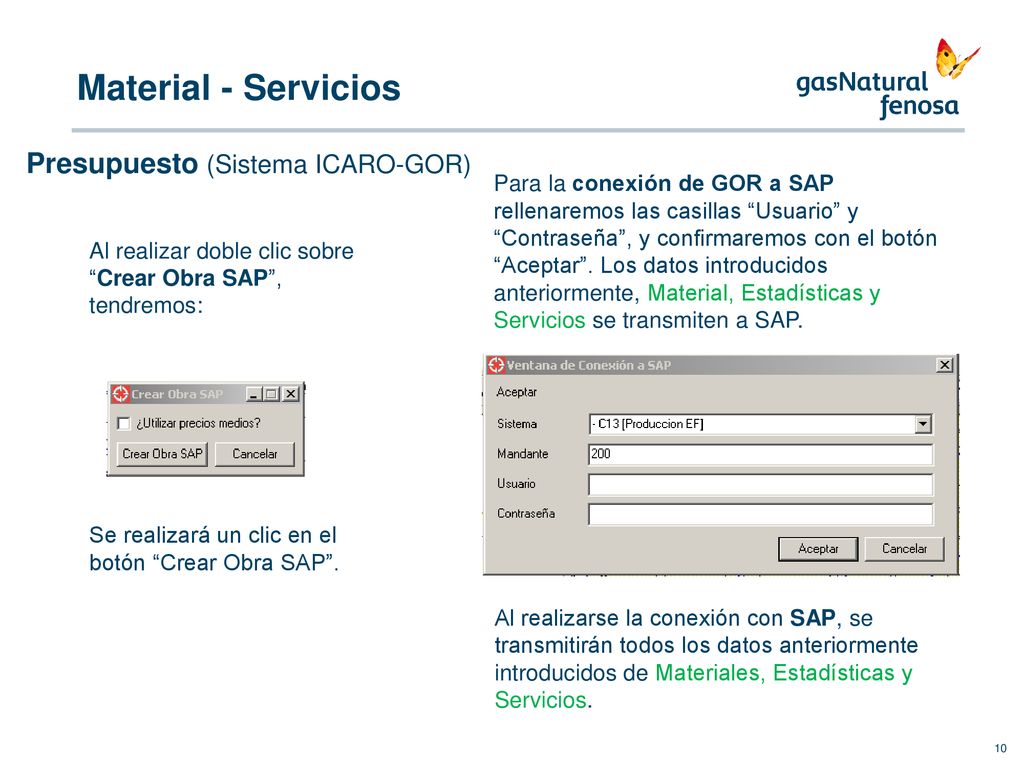

10 Material - Servicios Presupuesto (Sistema ICARO-GOR)
Para la conexión de GOR a SAP rellenaremos las casillas “Usuario” y “Contraseña”, y confirmaremos con el botón “Aceptar”. Los datos introducidos anteriormente, Material, Estadísticas y Servicios se transmiten a SAP. Al realizar doble clic sobre “Crear Obra SAP”, tendremos: Se realizará un clic en el botón “Crear Obra SAP”. Crear Obra SAP: Programa de control presupuestario para la obra en curso. Al realizarse la conexión con SAP, se transmitirán todos los datos anteriormente introducidos de Materiales, Estadísticas y Servicios.

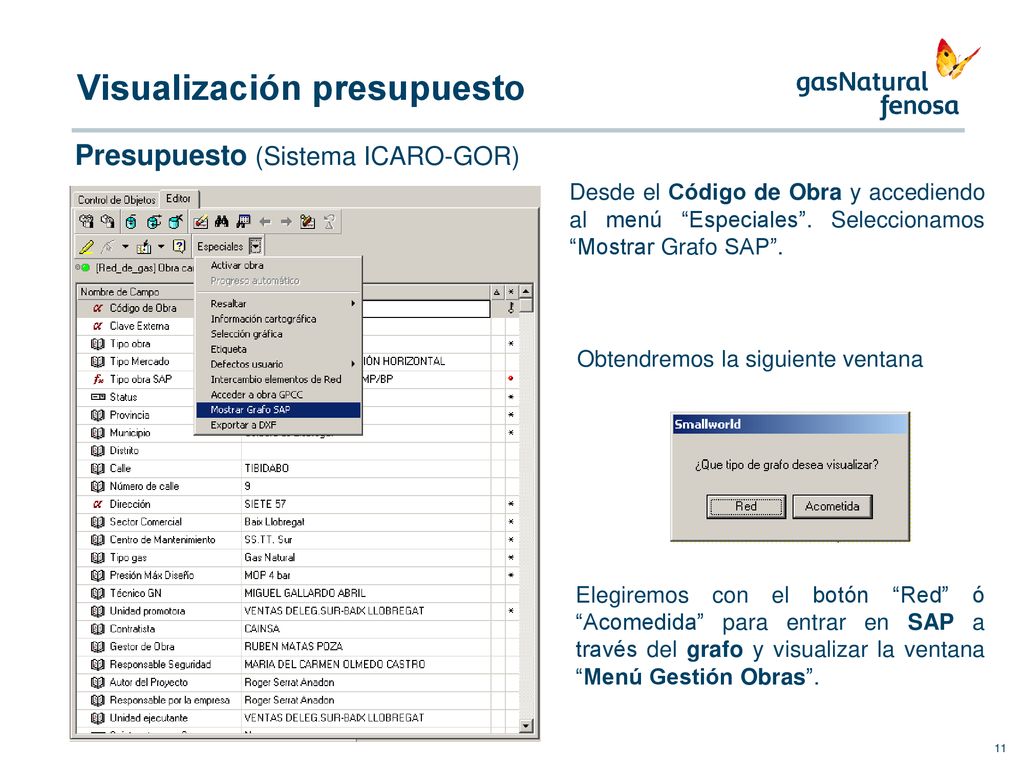

11 Visualización presupuesto
Presupuesto (Sistema ICARO-GOR) Desde el Código de Obra y accediendo al menú “Especiales”. Seleccionamos “Mostrar Grafo SAP”. Obtendremos la siguiente ventana GRAFO: Numero identificador generado automáticamente desde SAP para nuestra obra y así poder realizar el seguimiento presupuestario de la misma. En SAP queda definido como “Número Obra SAP”. Elegiremos con el botón “Red” ó “Acomedida” para entrar en SAP a través del grafo y visualizar la ventana “Menú Gestión Obras”.

12 Muchas gracias
