1 Conductividad eléctrica
Por: tomas correa y Daniel correa

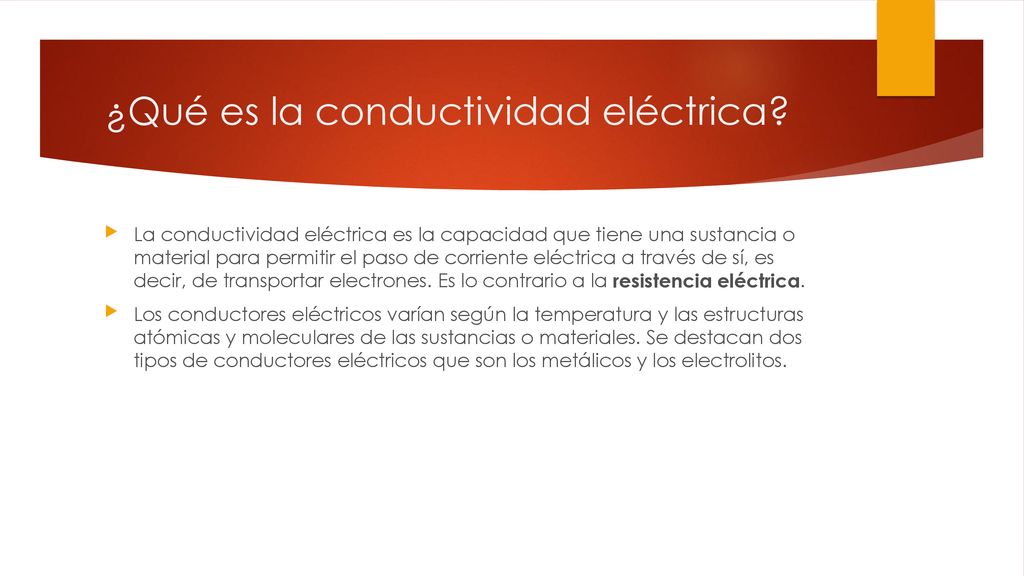

2 ¿Qué es la conductividad eléctrica?
La conductividad eléctrica es la capacidad que tiene una sustancia o material para permitir el paso de corriente eléctrica a través de sí, es decir, de transportar electrones. Es lo contrario a la resistencia eléctrica. Los conductores eléctricos varían según la temperatura y las estructuras atómicas y moleculares de las sustancias o materiales. Se destacan dos tipos de conductores eléctricos que son los metálicos y los electrolitos.

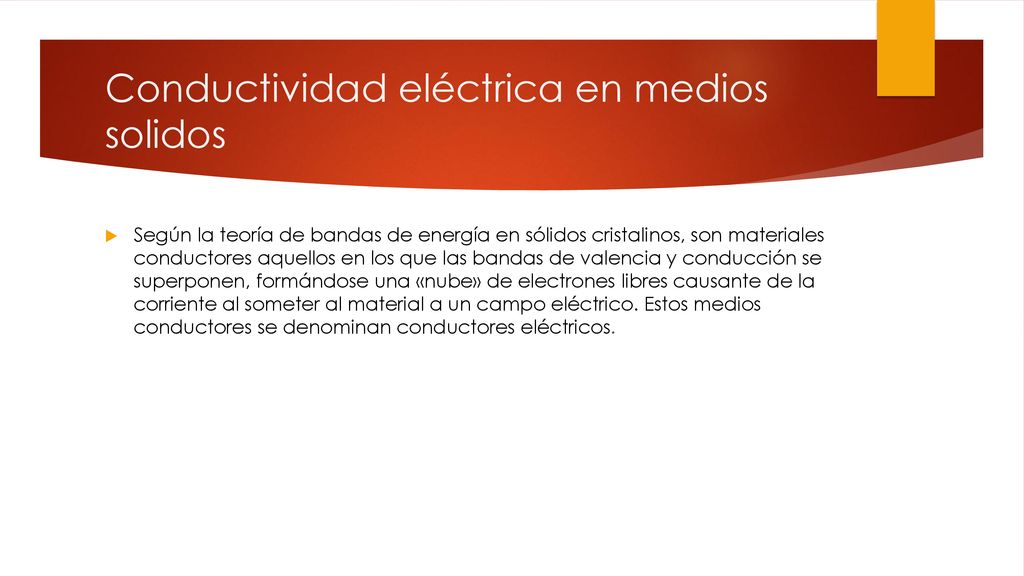

3 Conductividad eléctrica en medios solidos
Según la teoría de bandas de energía en sólidos cristalinos, son materiales conductores aquellos en los que las bandas de valencia y conducción se superponen, formándose una «nube» de electrones libres causante de la corriente al someter al material a un campo eléctrico. Estos medios conductores se denominan conductores eléctricos.

4 Conductividad eléctrica en medios solidos
Conductores Temperatura Nota Grafeno 20 c El mejor conductor conocido plata 20c La conductividad eléctrica más alta de cualquier metal Cobre 20 Todos los dispositivos eléctricos conducen electricidad gracias este metal. oro 20-25 El oro entre mas caliente mejor conductividad eléctrica Aluminio Wolframio

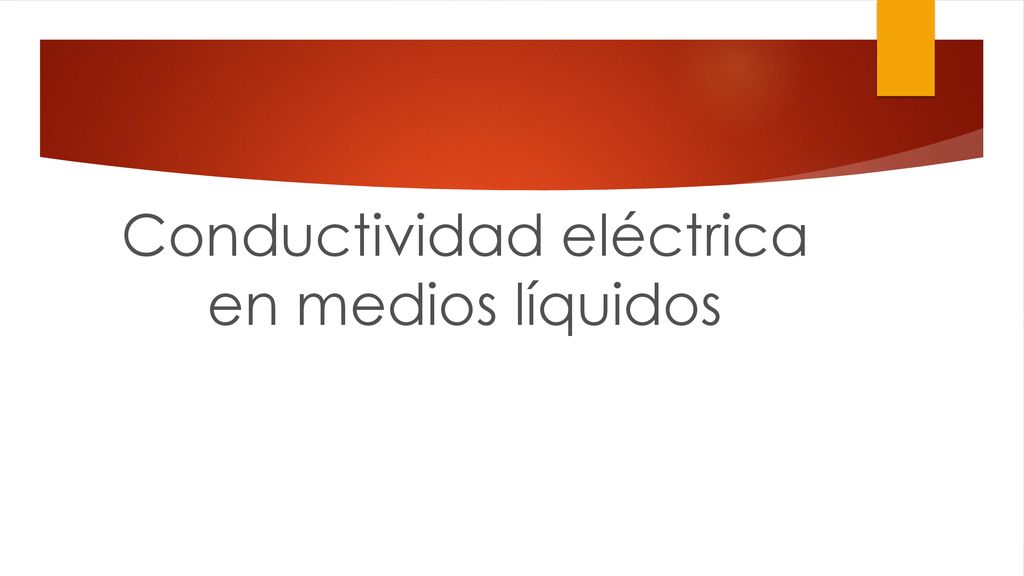

5 Conductividad eléctrica en medios líquidos

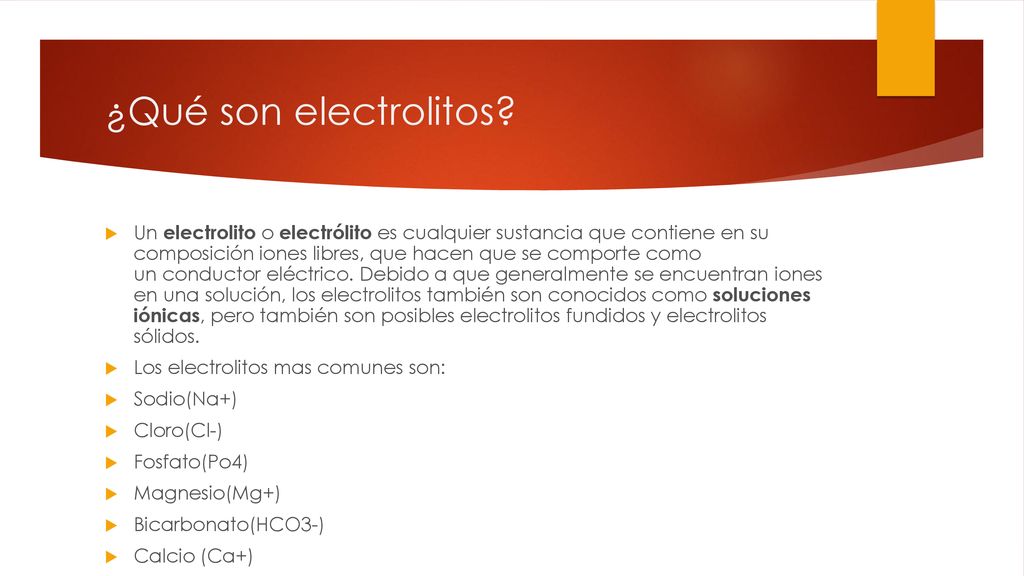

6 ¿Qué son electrolitos? Un electrolito o electrólito es cualquier sustancia que contiene en su composición iones libres, que hacen que se comporte como un conductor eléctrico. Debido a que generalmente se encuentran iones en una solución, los electrolitos también son conocidos como soluciones iónicas, pero también son posibles electrolitos fundidos y electrolitos sólidos. Los electrolitos mas comunes son: Sodio(Na+) Cloro(Cl-) Fosfato(Po4) Magnesio(Mg+) Bicarbonato(HCO3-) Calcio (Ca+)

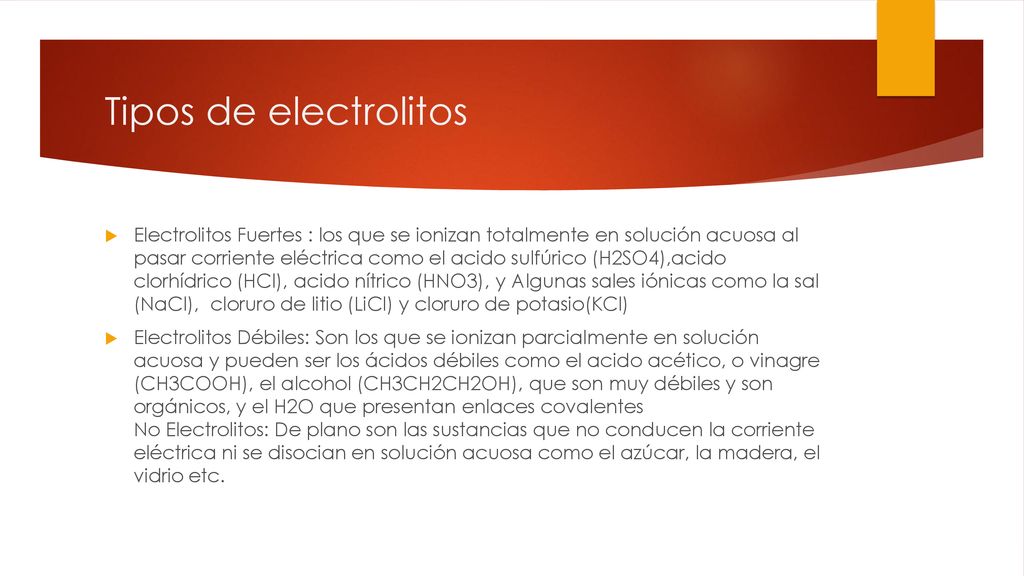

7 Tipos de electrolitos Electrolitos Fuertes : los que se ionizan totalmente en solución acuosa al pasar corriente eléctrica como el acido sulfúrico (H2SO4),acido clorhídrico (HCl), acido nítrico (HNO3), y Algunas sales iónicas como la sal (NaCl), cloruro de litio (LiCl) y cloruro de potasio(KCl) Electrolitos Débiles: Son los que se ionizan parcialmente en solución acuosa y pueden ser los ácidos débiles como el acido acético, o vinagre (CH3COOH), el alcohol (CH3CH2CH2OH), que son muy débiles y son orgánicos, y el H2O que presentan enlaces covalentes No Electrolitos: De plano son las sustancias que no conducen la corriente eléctrica ni se disocian en solución acuosa como el azúcar, la madera, el vidrio etc.

8 Conductividad eléctrica en medios líquidos
La conductividad eléctrica en una de las características más importantes de los electrolitos ya que representa la capacidad de estos para transportar la corriente eléctrica. Los iones se mueven a una velocidad que depende de su carga y tamaño, la viscosidad del medio y la magnitud del gradiente de potencial.

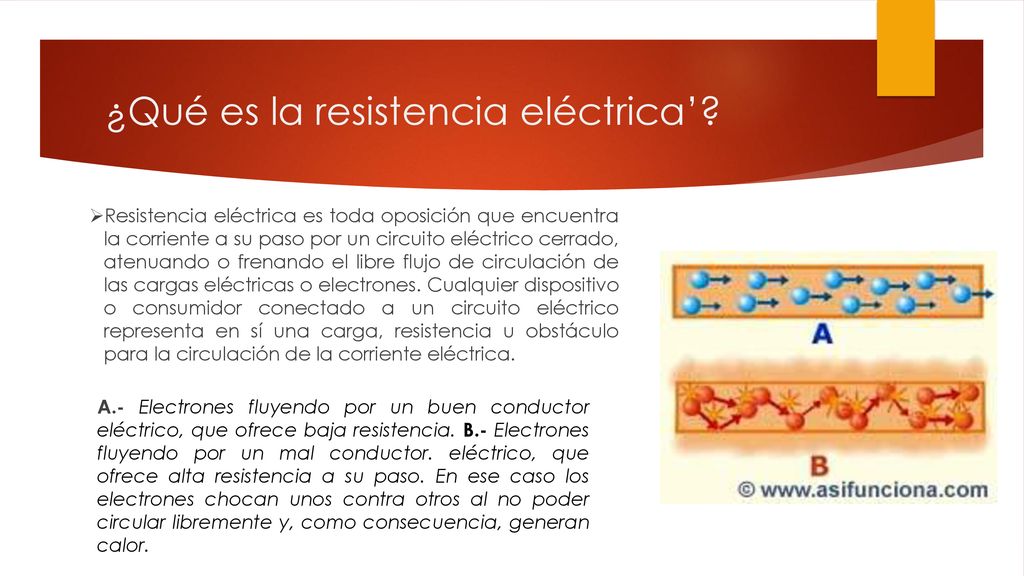

9 ¿Qué es la resistencia eléctrica’?
Resistencia eléctrica es toda oposición que encuentra la corriente a su paso por un circuito eléctrico cerrado, atenuando o frenando el libre flujo de circulación de las cargas eléctricas o electrones. Cualquier dispositivo o consumidor conectado a un circuito eléctrico representa en sí una carga, resistencia u obstáculo para la circulación de la corriente eléctrica. A.- Electrones fluyendo por un buen conductor eléctrico, que ofrece baja resistencia. B.- Electrones fluyendo por un mal conductor. eléctrico, que ofrece alta resistencia a su paso. En ese caso los electrones chocan unos contra otros al no poder circular libremente y, como consecuencia, generan calor.

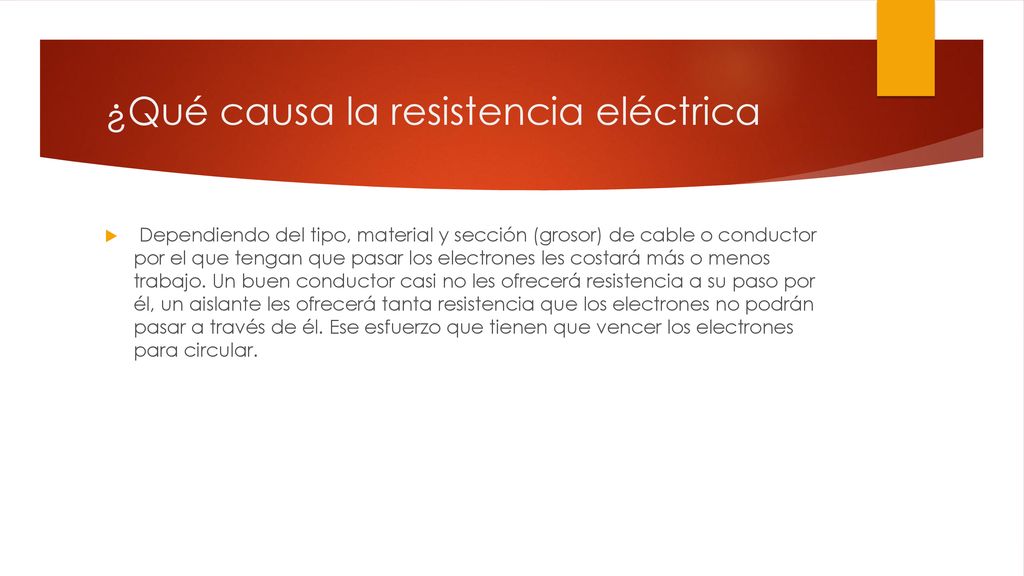

10 ¿Qué causa la resistencia eléctrica
 Dependiendo del tipo, material y sección (grosor) de cable o conductor por el que tengan que pasar los electrones les costará más o menos trabajo. Un buen conductor casi no les ofrecerá resistencia a su paso por él, un aislante les ofrecerá tanta resistencia que los electrones no podrán pasar a través de él. Ese esfuerzo que tienen que vencer los electrones para circular.

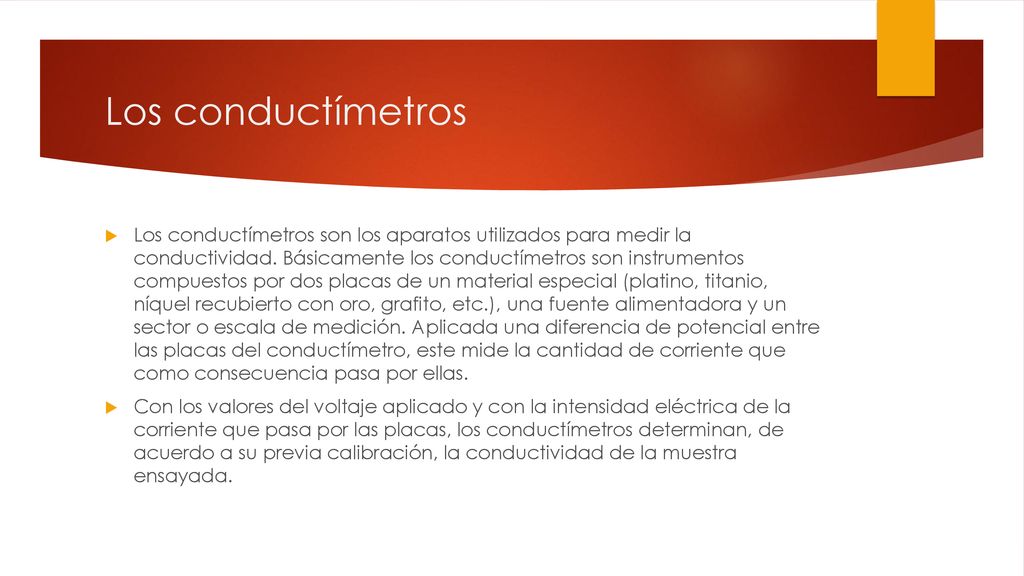

11 Los conductímetros Los conductímetros son los aparatos utilizados para medir la conductividad. Básicamente los conductímetros son instrumentos compuestos por dos placas de un material especial (platino, titanio, níquel recubierto con oro, grafito, etc.), una fuente alimentadora y un sector o escala de medición. Aplicada una diferencia de potencial entre las placas del conductímetro, este mide la cantidad de corriente que como consecuencia pasa por ellas. Con los valores del voltaje aplicado y con la intensidad eléctrica de la corriente que pasa por las placas, los conductímetros determinan, de acuerdo a su previa calibración, la conductividad de la muestra ensayada.

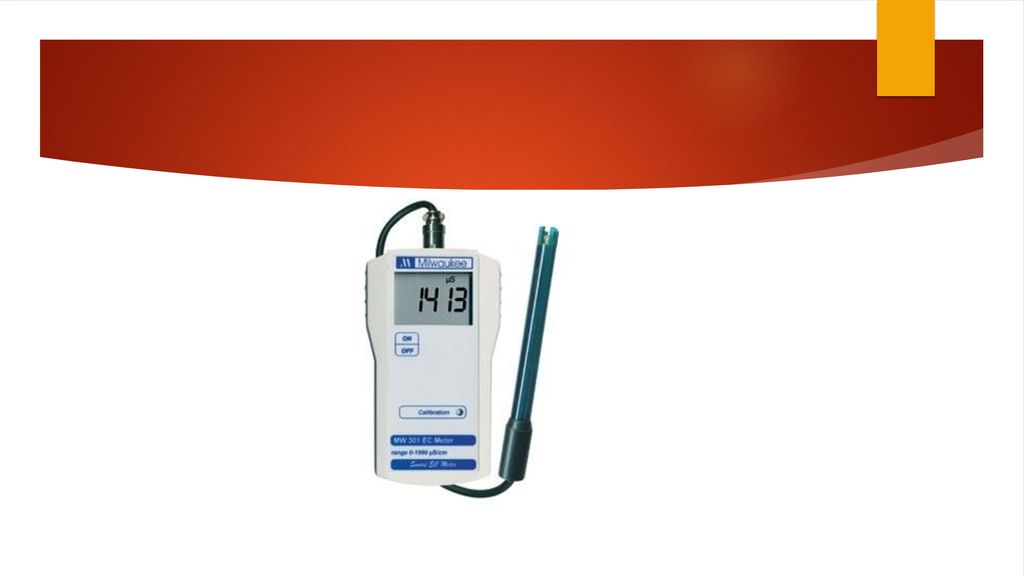

12

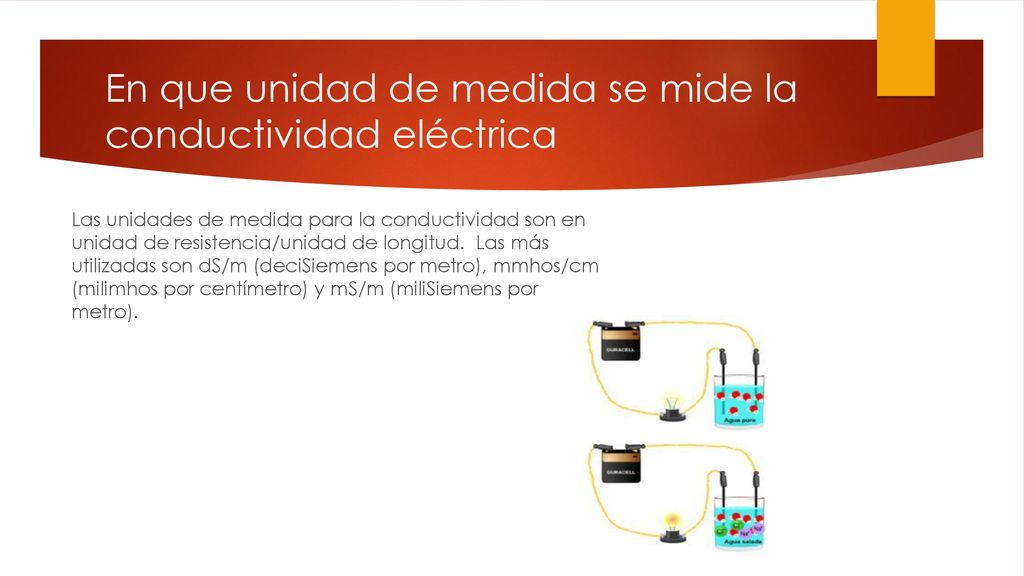

13 En que unidad de medida se mide la conductividad eléctrica
Las unidades de medida para la conductividad son en unidad de resistencia/unidad de longitud.  Las más utilizadas son dS/m (deciSiemens por metro), mmhos/cm (milimhos por centímetro) y mS/m (miliSiemens por metro).

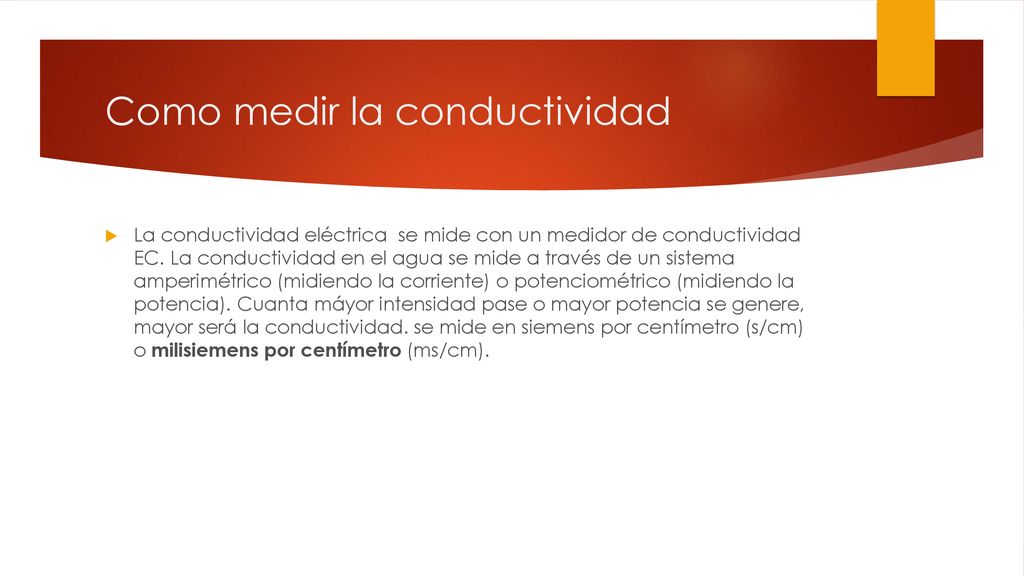

14 Como medir la conductividad
La conductividad eléctrica se mide con un medidor de conductividad EC. La conductividad en el agua se mide a través de un sistema amperimétrico (midiendo la corriente) o potenciométrico (midiendo la potencia). Cuanta máyor intensidad pase o mayor potencia se genere, mayor será la conductividad. se mide en siemens por centímetro (s/cm) o milisiemens por centímetro (ms/cm).

15 QUE ES LA CONDUCTIVIDAD ELECTRICA (VIDEO)

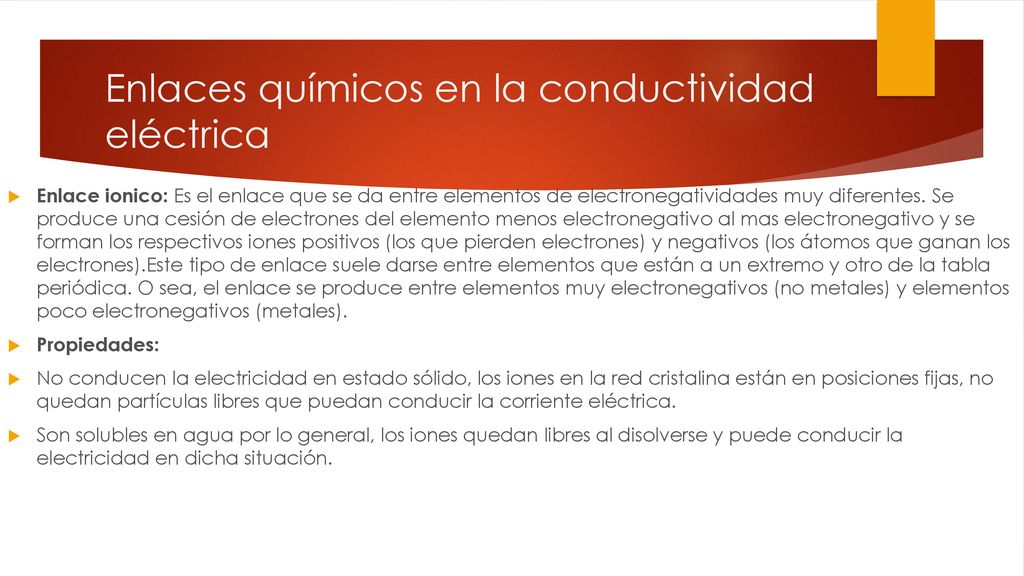

16 Enlaces químicos en la conductividad eléctrica
Enlace ionico: Es el enlace que se da entre elementos de electronegatividades muy diferentes. Se produce una cesión de electrones del elemento menos electronegativo al mas electronegativo y se forman los respectivos iones positivos (los que pierden electrones) y negativos (los átomos que ganan los electrones).Este tipo de enlace suele darse entre elementos que están a un extremo y otro de la tabla periódica. O sea, el enlace se produce entre elementos muy electronegativos (no metales) y elementos poco electronegativos (metales). Propiedades: No conducen la electricidad en estado sólido, los iones en la red cristalina están en posiciones fijas, no quedan partículas libres que puedan conducir la corriente eléctrica. Son solubles en agua por lo general, los iones quedan libres al disolverse y puede conducir la electricidad en dicha situación.

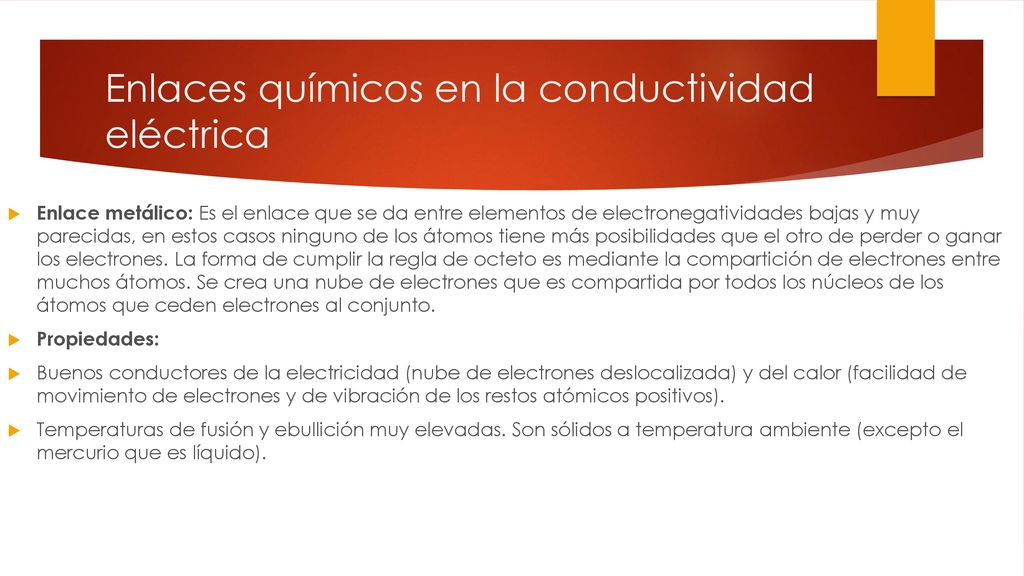

17 Enlaces químicos en la conductividad eléctrica
Enlace metálico: Es el enlace que se da entre elementos de electronegatividades bajas y muy parecidas, en estos casos ninguno de los átomos tiene más posibilidades que el otro de perder o ganar los electrones. La forma de cumplir la regla de octeto es mediante la compartición de electrones entre muchos átomos. Se crea una nube de electrones que es compartida por todos los núcleos de los átomos que ceden electrones al conjunto. Propiedades: Buenos conductores de la electricidad (nube de electrones deslocalizada) y del calor (facilidad de movimiento de electrones y de vibración de los restos atómicos positivos). Temperaturas de fusión y ebullición muy elevadas. Son sólidos a temperatura ambiente (excepto el mercurio que es líquido).

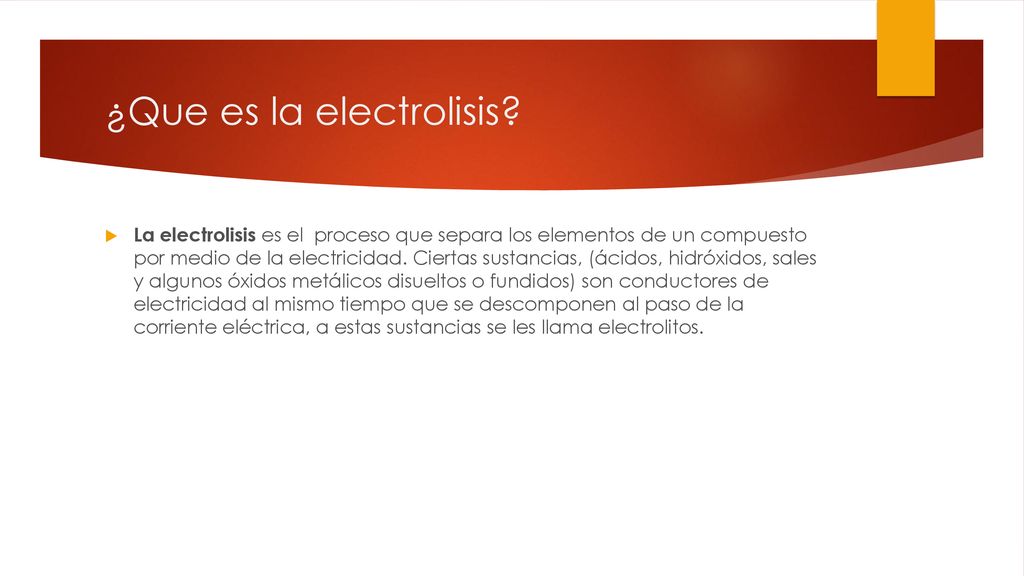

18 ¿Que es la electrolisis?
La electrolisis es el  proceso que separa los elementos de un compuesto por medio de la electricidad. Ciertas sustancias, (ácidos, hidróxidos, sales y algunos óxidos metálicos disueltos o fundidos) son conductores de electricidad al mismo tiempo que se descomponen al paso de la corriente eléctrica, a estas sustancias se les llama electrolitos.
