1 Aplicación Moto Generador 9 Cil

2 Portafolio de Productos
Monitor API y Software de Manejo de Condición Caracteristicas y Desempeño DTM- Transmisor Distributivo y DM- Monitor Dual Transmisores de Vibración PredicTech is one of few vibration companies that truly has a complete product line for vibration solutions. On the bottom end of the pyramid, PredicTech offers sensors- accelerometers, velocity transducers, and proximity probes, hand held vibration meters, and mechanical vibration switches. In the middle of complexity, Predictech offers electronic vibration switches and vibration transmitters (case mounted, and proximity transmitterrs) On the higher end, Predictech offers our new flagship product- the Digital Transmitter Monitor, the API 670 monitor, and vibration analyzers and software. From the very simple to the very complex--- We have you covered! Colector de Datos Portátil con Software de Análisis Switches de Vibración Mecánicos y Electrónicos Medidores de Vibración Sensores y Puntas de Prueba De Proximidad

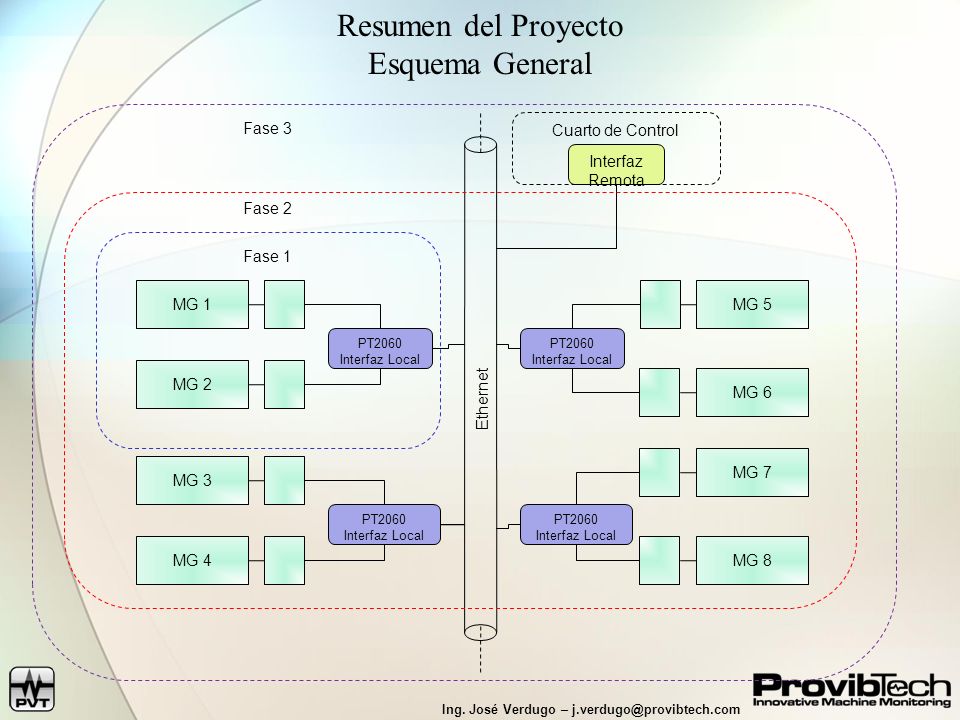

3 Resumen del Proyecto Esquema General Fase 3 Ethernet Cuarto de Control
Interfaz Remota Fase 2 Fase 1 MG 1 MG 5 PT2060 Interfaz Local PT2060 Interfaz Local MG 2 MG 6 MG 7 MG 3 PT2060 Interfaz Local PT2060 Interfaz Local MG 4 MG 8

4 Mediciones Recomendadas

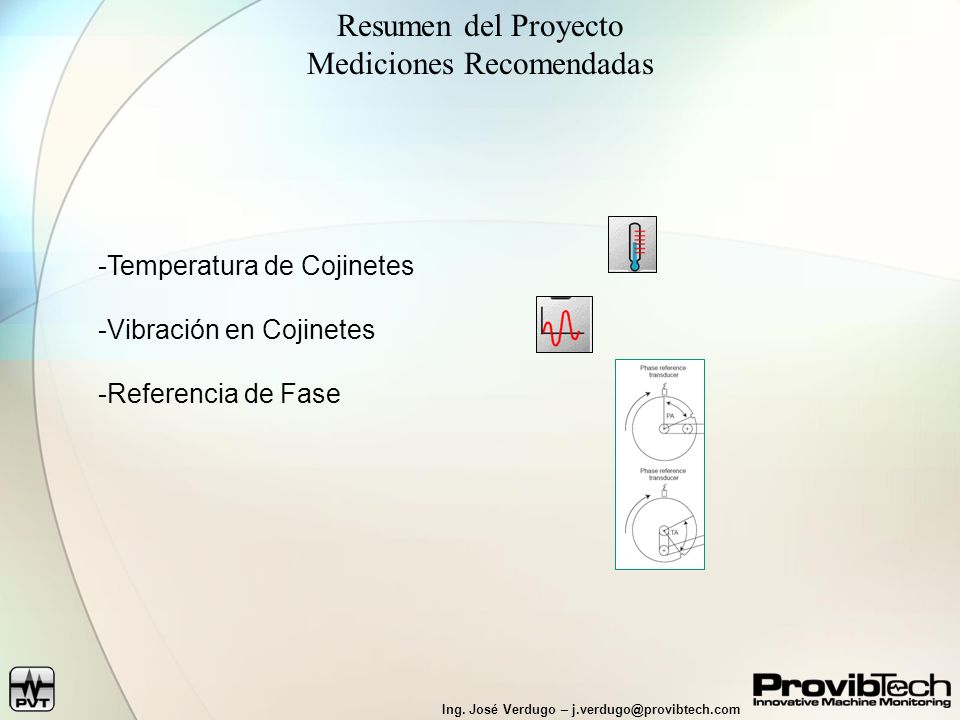

Resumen del Proyecto Mediciones Recomendadas Temperatura de Cojinetes Vibración en Cojinetes Referencia de Fase

5 Resumen del Proyecto Lay Out

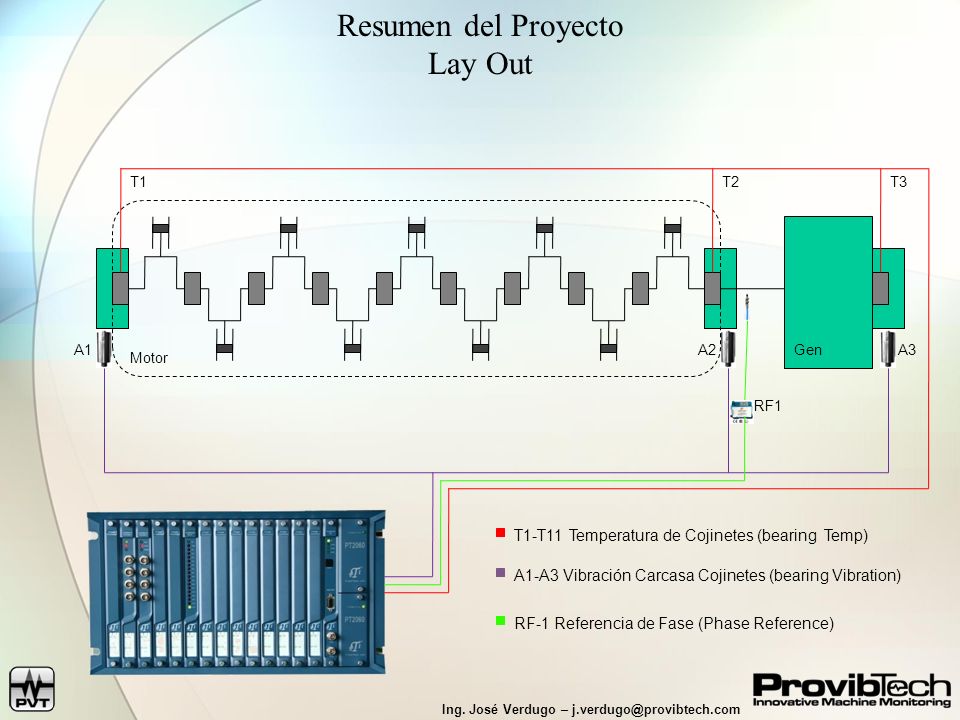

Gen A3 Motor RF1 T1-T11 Temperatura de Cojinetes (bearing Temp) A1-A3 Vibración Carcasa Cojinetes (bearing Vibration) RF-1 Referencia de Fase (Phase Reference)

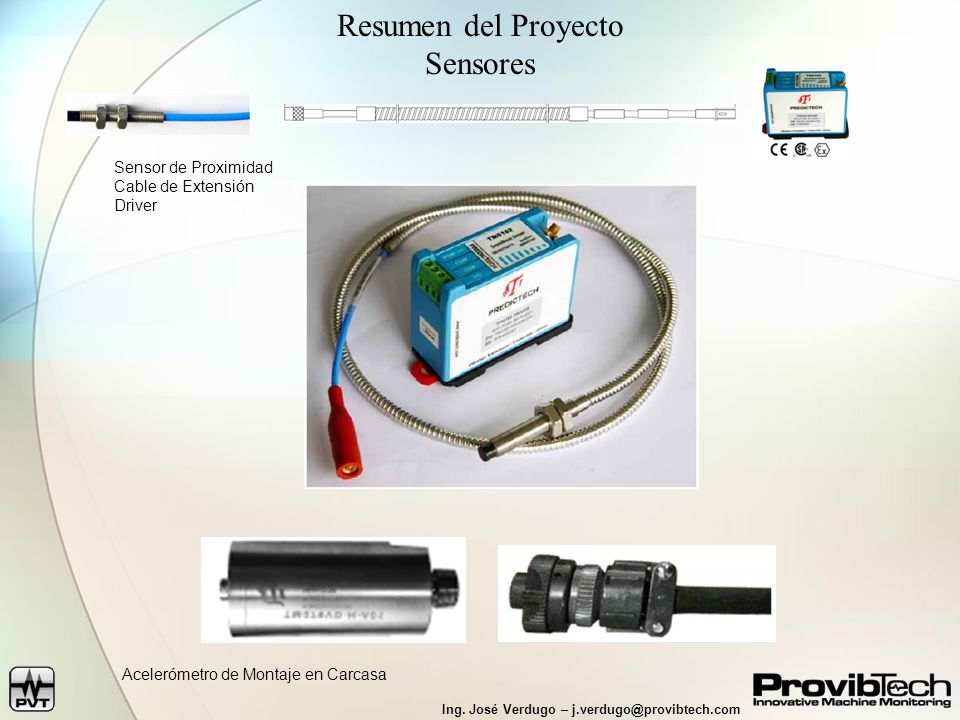

6 Resumen del Proyecto Sensores Sensor de Proximidad Cable de Extensión
Driver Acelerómetro de Montaje en Carcasa

7 Rack de Monitoreo PT2060 Recomendado
Resumen del Proyecto Rack de Monitoreo PT2060 Recomendado Relación de Señales, Canales y Módulos Proyecto: Energia Borealis Tren de Máquinas: Motor - Generador - Cantidad: 8 Señales x Tren Cant. Trenes Total Canales Canales por Módulo Total Módulos Observaciones Cant Tipo 3 Sísmicas (vibración) 8 24 4 6 1 Referencia de Fase 2 1 SIM/3 Comm Temperatura Otros: Relés 16 Fuente de Alimentación Total Modulos

8 Rack de Monitoreo PT2060 Recomendado

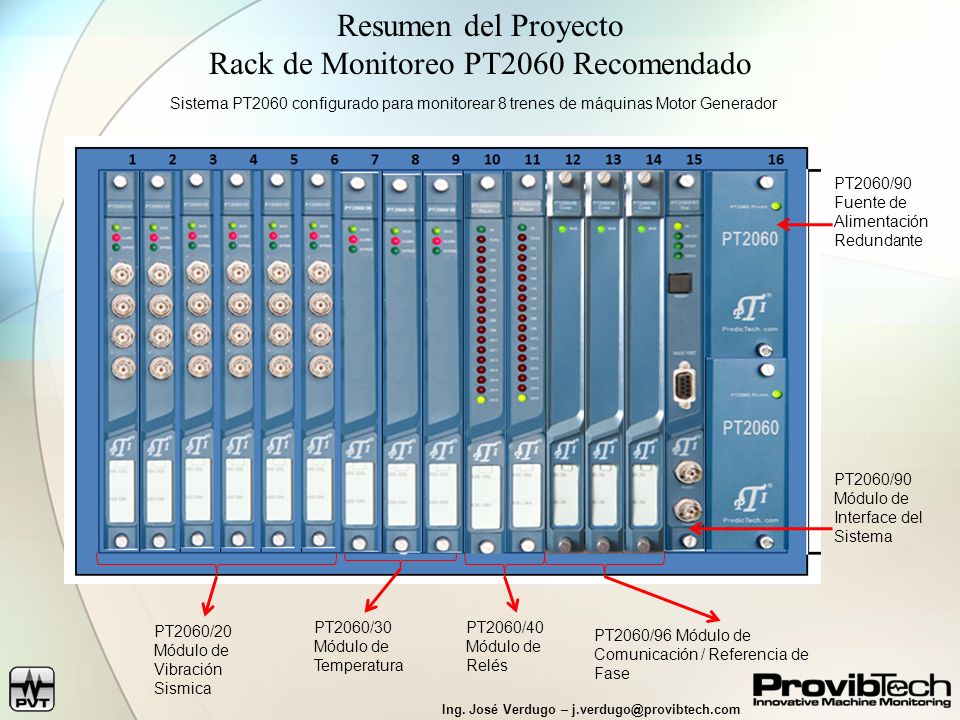

Resumen del Proyecto Rack de Monitoreo PT2060 Recomendado Sistema PT2060 configurado para monitorear 8 trenes de máquinas Motor Generador PT2060/90 Fuente de Alimentación Redundante PT2060/90 Módulo de Interface del Sistema PT2060/20 Módulo de Vibración Sismica PT2060/30 Módulo de Temperatura PT2060/40 Módulo de Relés PT2060/96 Módulo de Comunicación / Referencia de Fase
