1 Dibujo Técnico Docentes del CursoDocentes del Curso2018

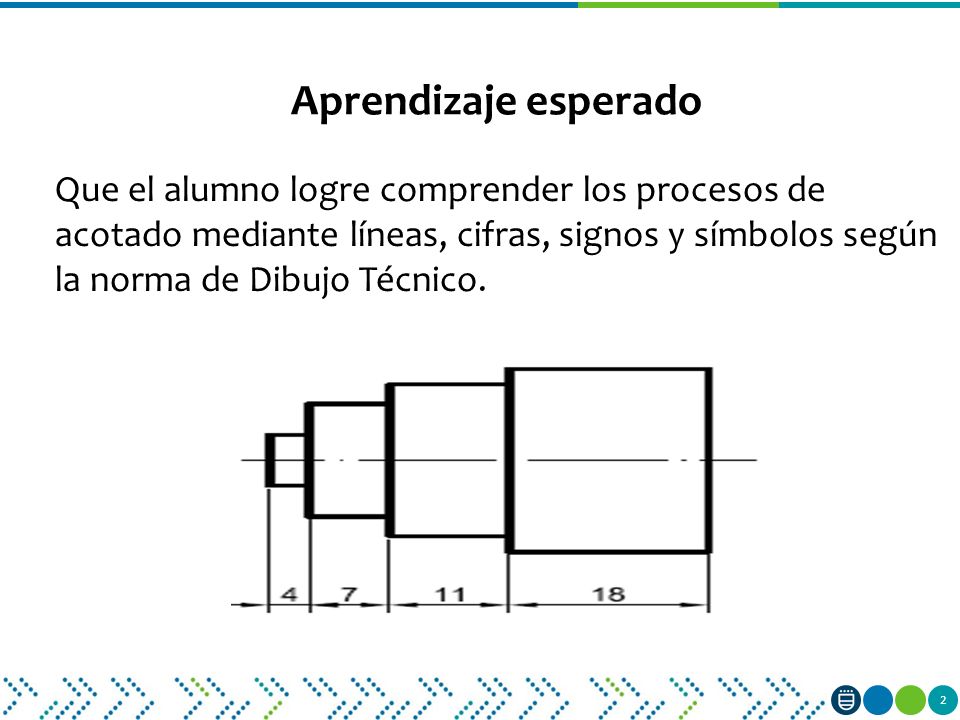

2 2 Aprendizaje esperado Que el alumno logre comprender los procesos de acotado mediante líneas, cifras, signos y símbolos según la norma de Dibujo Técnico.

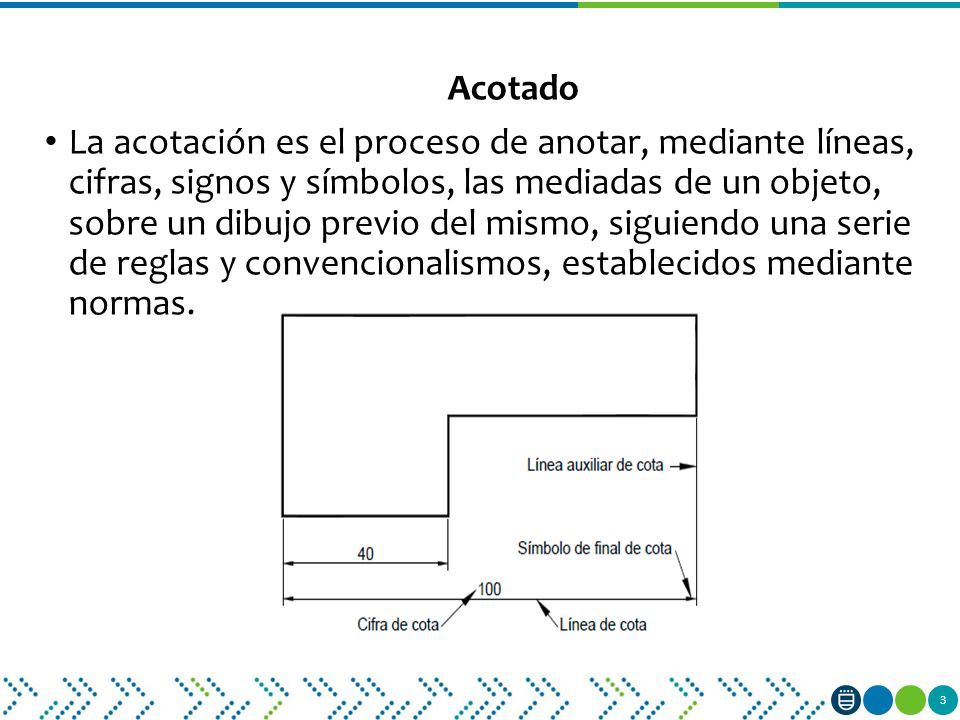

3 3 Acotado La acotación es el proceso de anotar, mediante líneas, cifras, signos y símbolos, las mediadas de un objeto, sobre un dibujo previo del mismo, siguiendo una serie de reglas y convencionalismos, establecidos mediante normas.

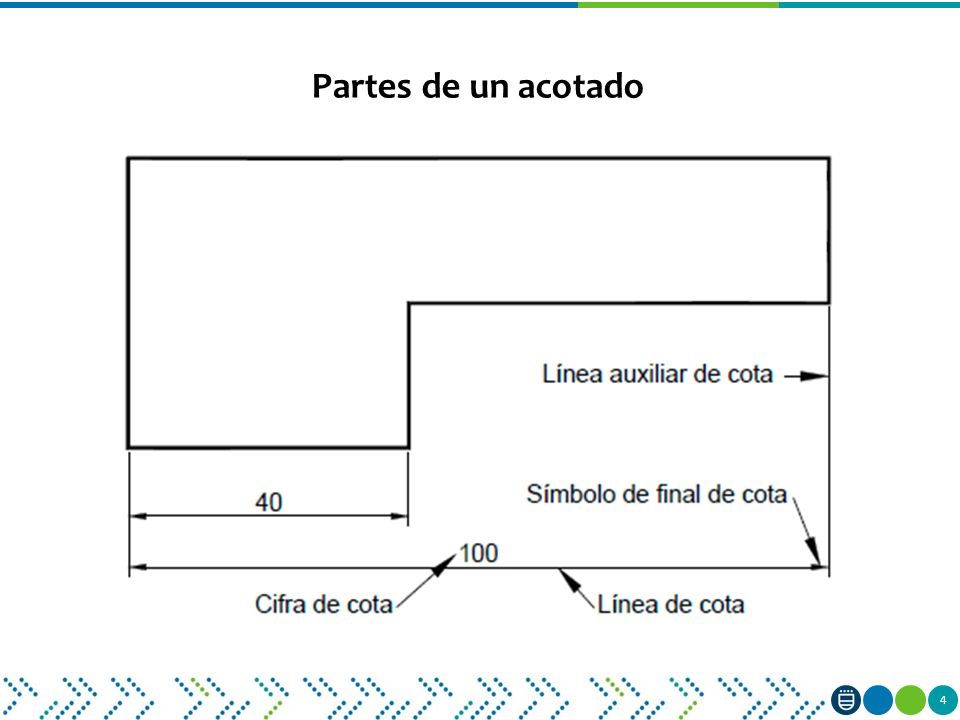

4 4 Partes de un acotado

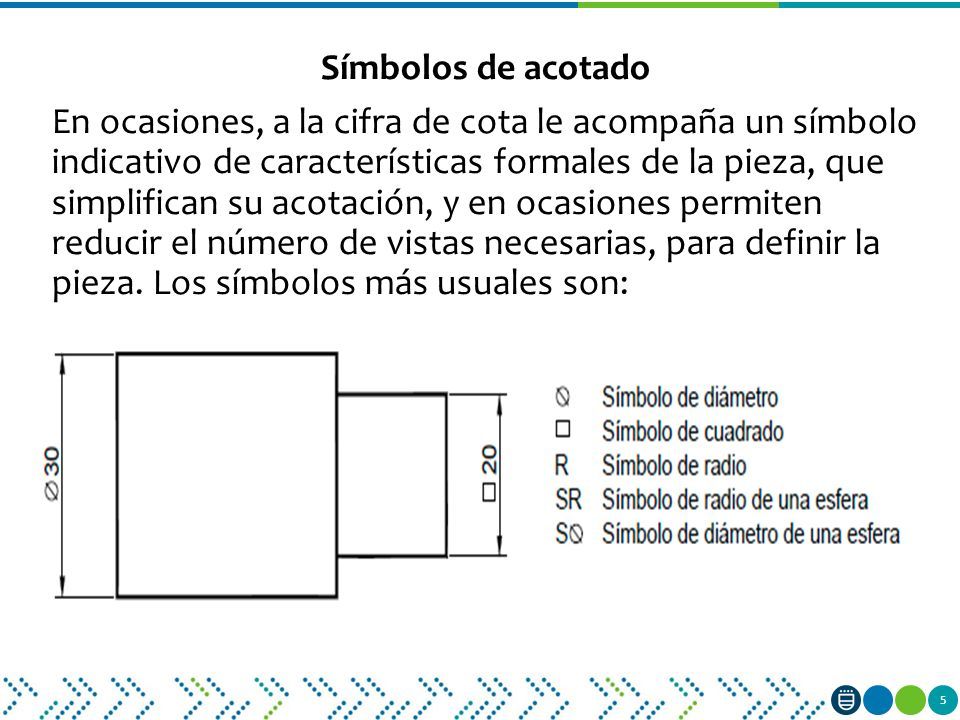

5 5 Símbolos de acotado En ocasiones, a la cifra de cota le acompaña un símbolo indicativo de características formales de la pieza, que simplifican su acotación, y en ocasiones permiten reducir el número de vistas necesarias, para definir la pieza. Los símbolos más usuales son:

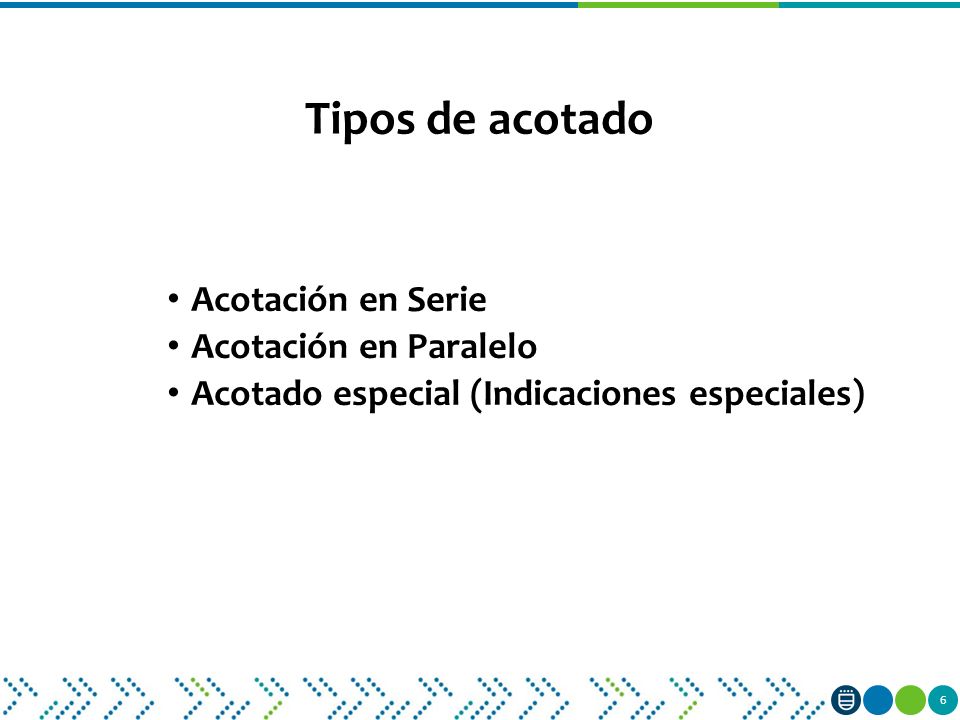

6 6 Tipos de acotado Acotación en Serie Acotación en Paralelo Acotado especial (Indicaciones especiales)

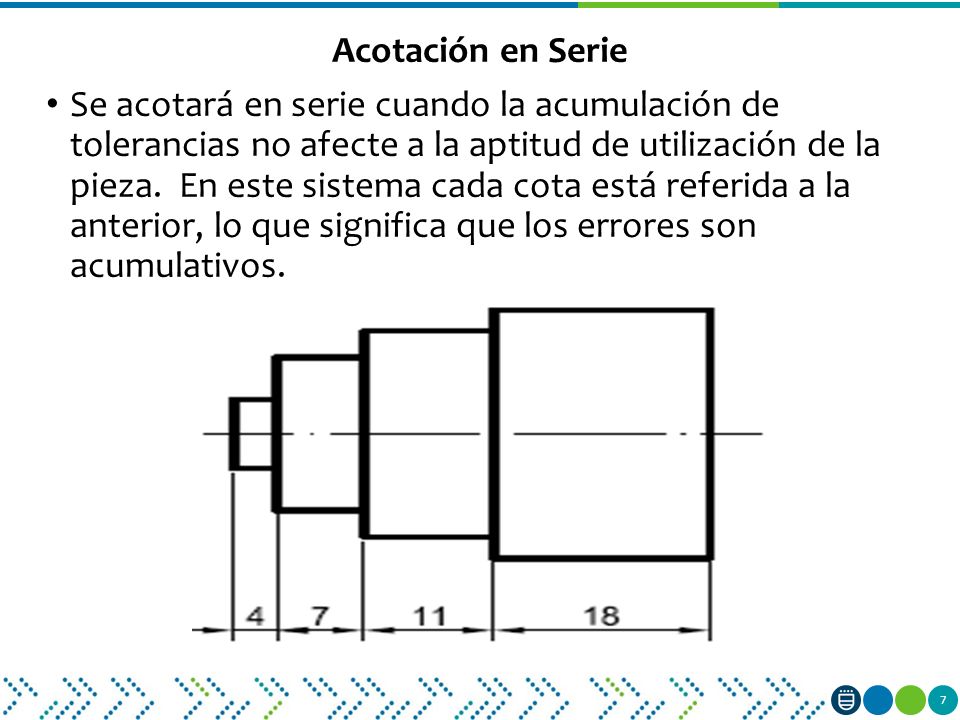

7 7 Acotación en Serie Se acotará en serie cuando la acumulación de tolerancias no afecte a la aptitud de utilización de la pieza. En este sistema cada cota está referida a la anterior, lo que significa que los errores son acumulativos.

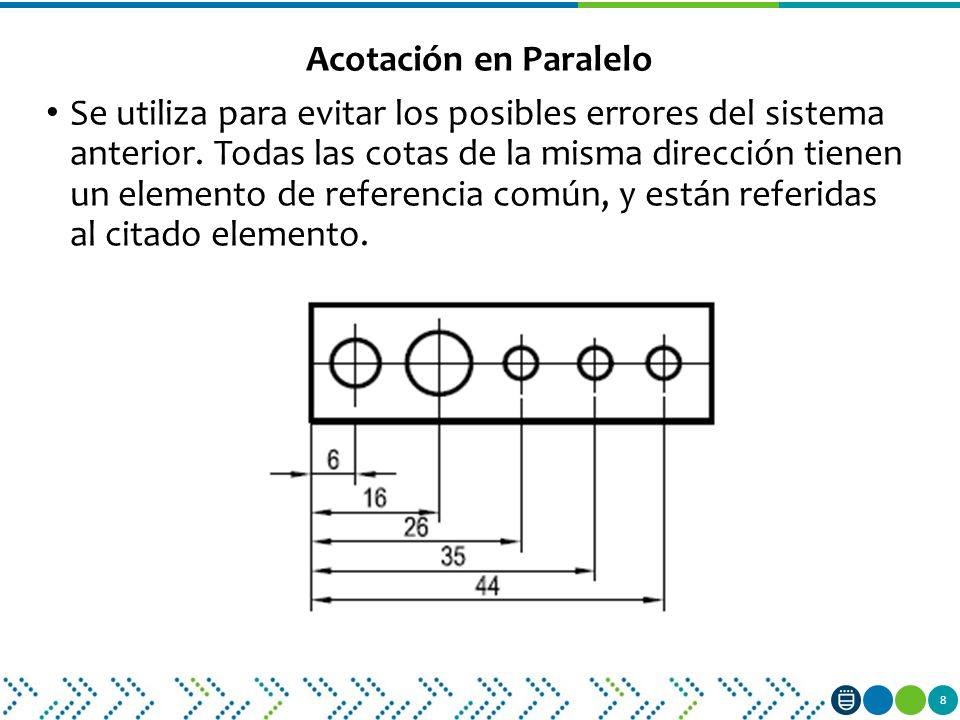

8 8 Acotación en Paralelo Se utiliza para evitar los posibles errores del sistema anterior. Todas las cotas de la misma dirección tienen un elemento de referencia común, y están referidas al citado elemento.

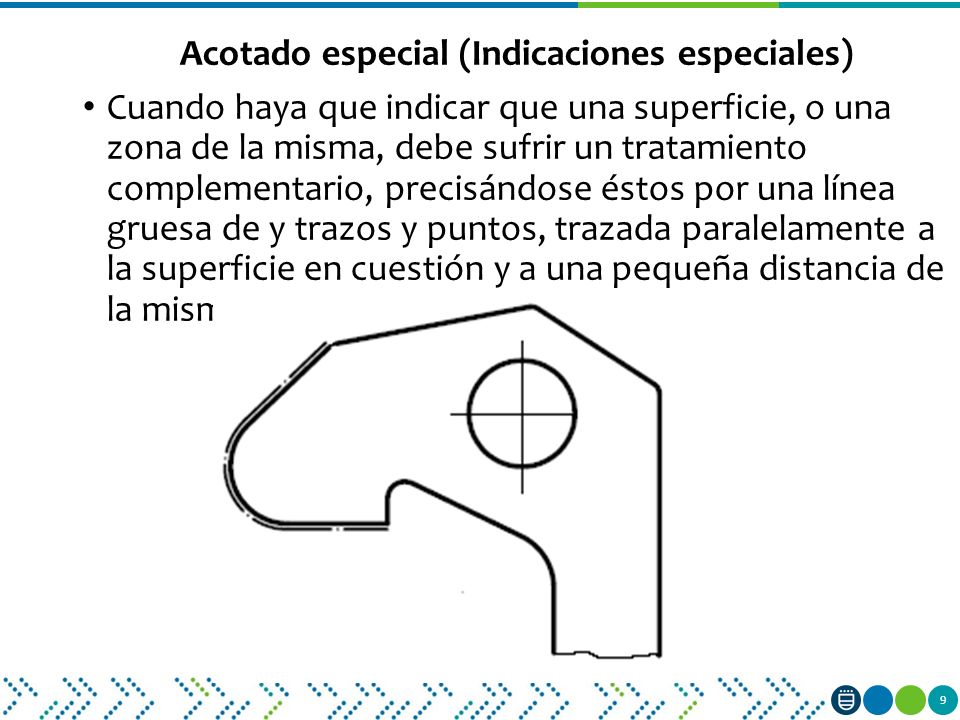

9 9 Acotado especial (Indicaciones especiales) Cuando haya que indicar que una superficie, o una zona de la misma, debe sufrir un tratamiento complementario, precisándose éstos por una línea gruesa de y trazos y puntos, trazada paralelamente a la superficie en cuestión y a una pequeña distancia de la misma.

10 10 GRACIAS!!
