Sept 2018.

Presentación del tema: "Sept 2018."— Transcripción de la presentación:

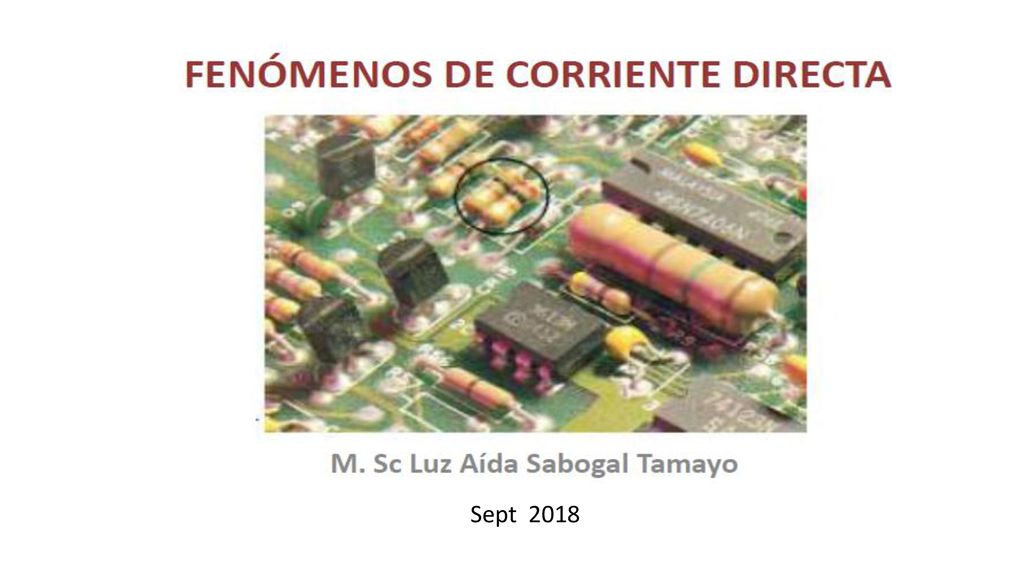

1 Sept 2018

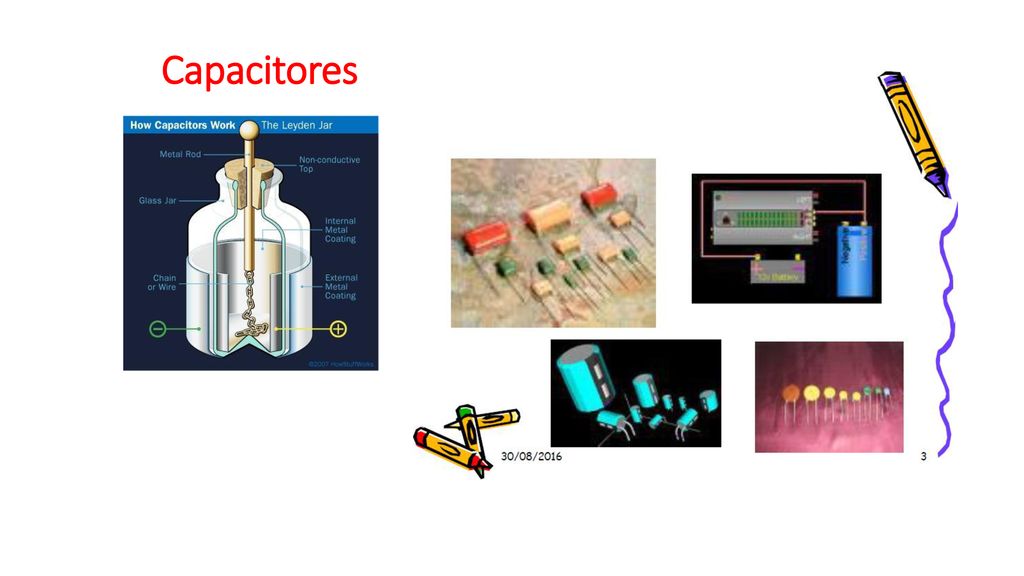

2 Capacitores

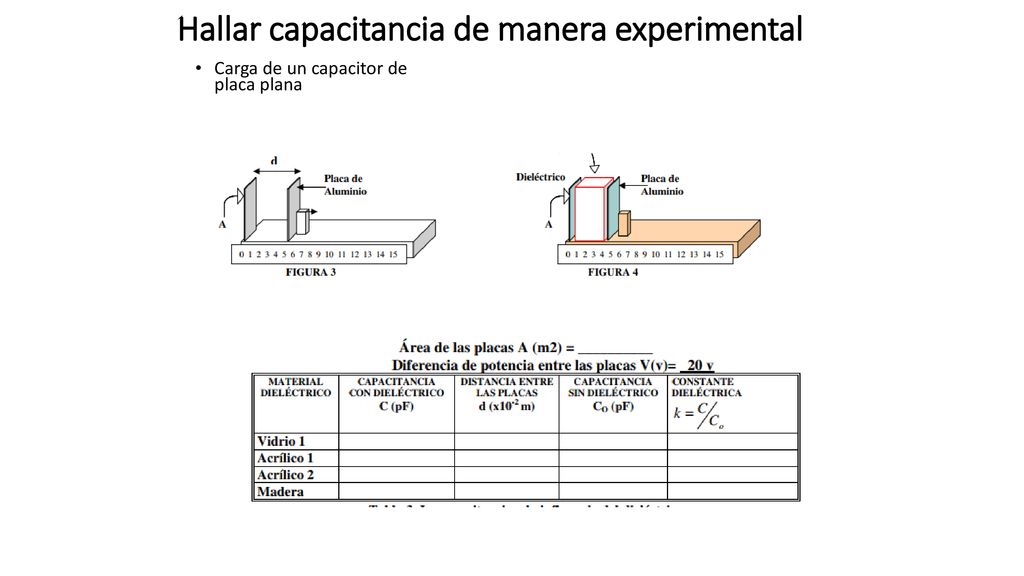

3 Hallar capacitancia de manera experimental
Carga de un capacitor de placa plana

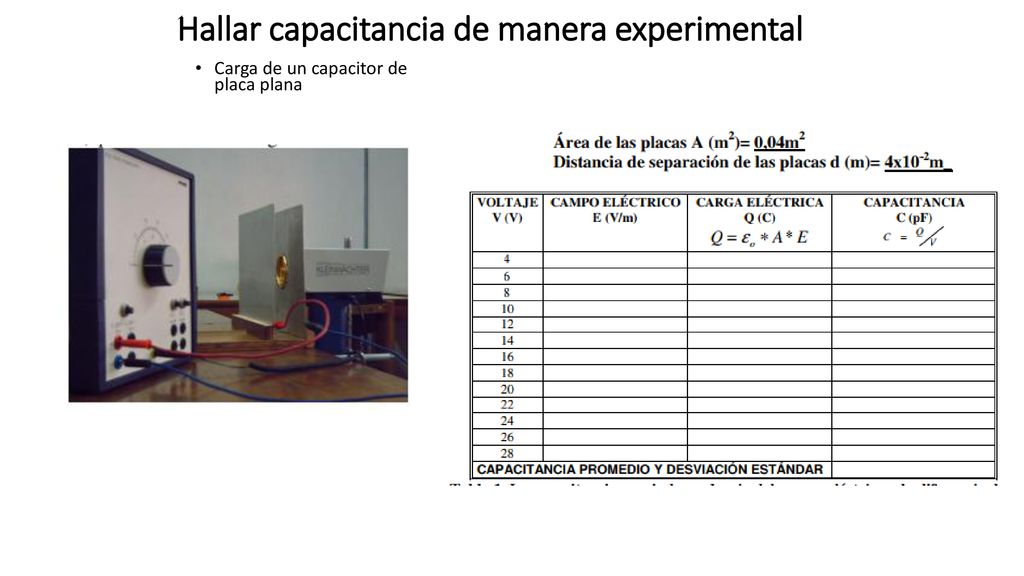

4 Hallar capacitancia de manera experimental
Carga de un capacitor de placa plana

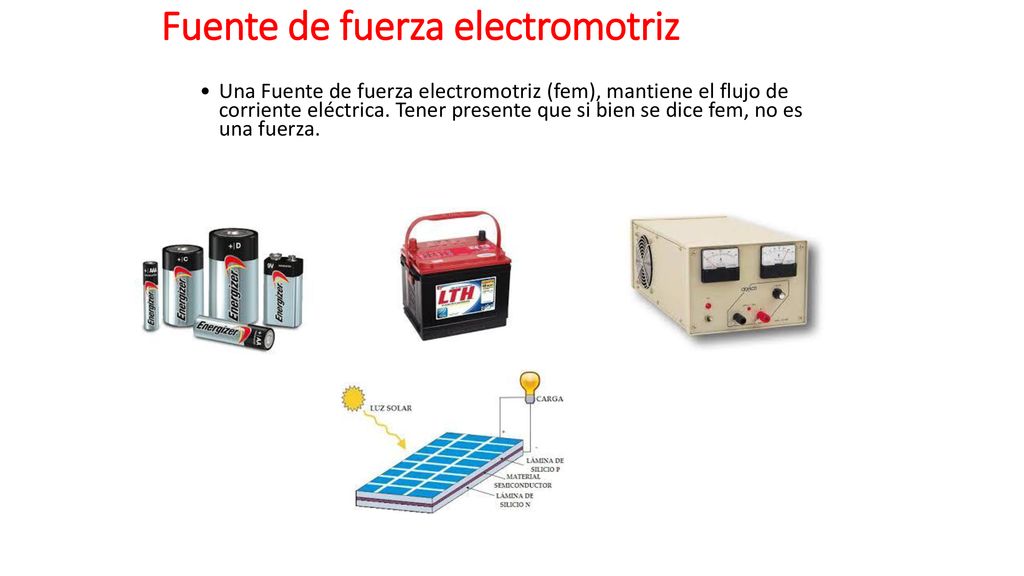

5 Fuente de fuerza electromotriz
Una Fuente de fuerza electromotriz (fem), mantiene el flujo de corriente eléctrica. Tener presente que si bien se dice fem, no es una fuerza.

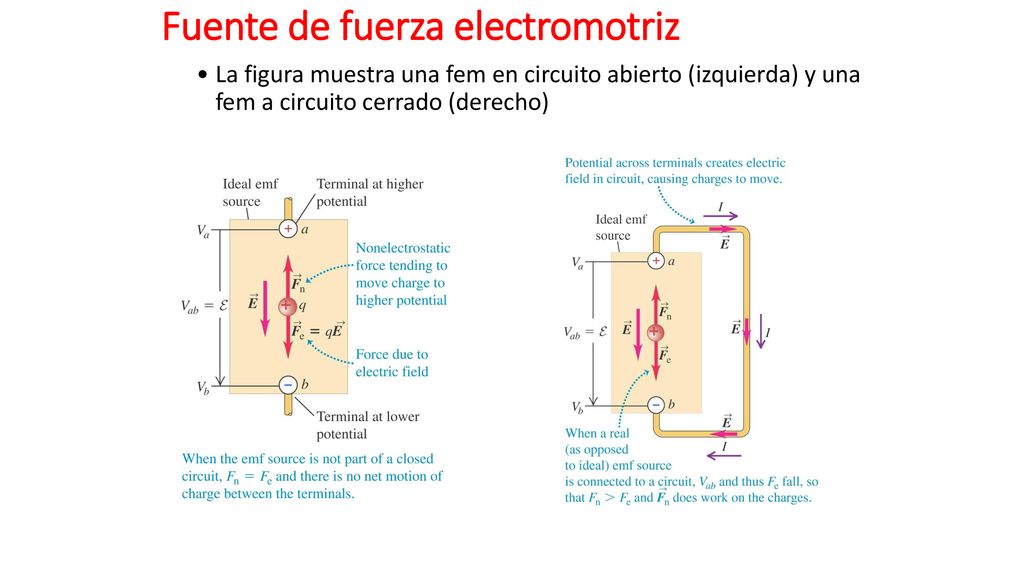

6 Fuente de fuerza electromotriz
La figura muestra una fem en circuito abierto (izquierda) y una fem a circuito cerrado (derecho)

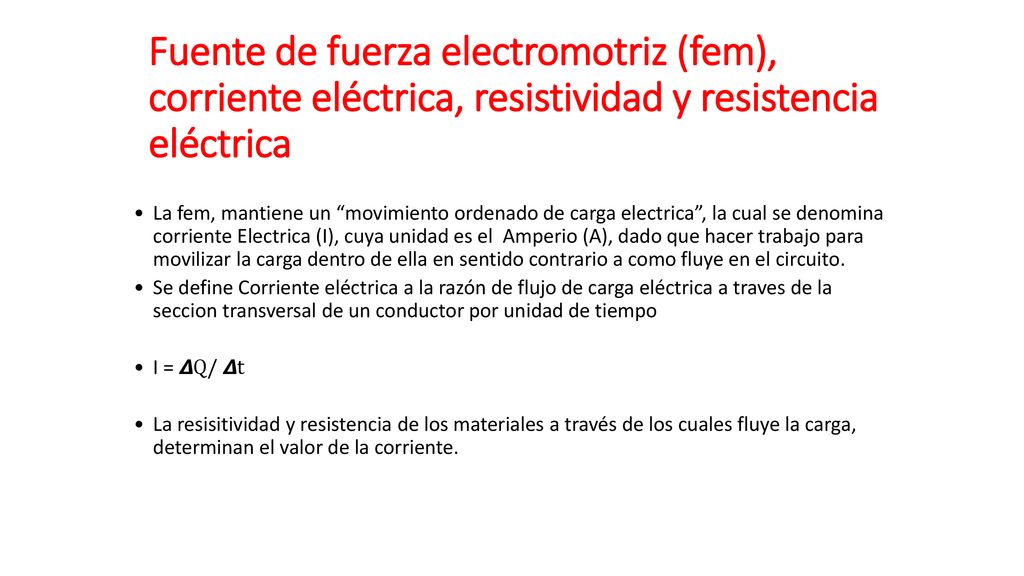

7 Fuente de fuerza electromotriz (fem), corriente eléctrica, resistividad y resistencia eléctrica
La fem, mantiene un “movimiento ordenado de carga electrica”, la cual se denomina corriente Electrica (I), cuya unidad es el Amperio (A), dado que hacer trabajo para movilizar la carga dentro de ella en sentido contrario a como fluye en el circuito. Se define Corriente eléctrica a la razón de flujo de carga eléctrica a traves de la seccion transversal de un conductor por unidad de tiempo I = 𝞓Q/ 𝞓t La resisitividad y resistencia de los materiales a través de los cuales fluye la carga, determinan el valor de la corriente.

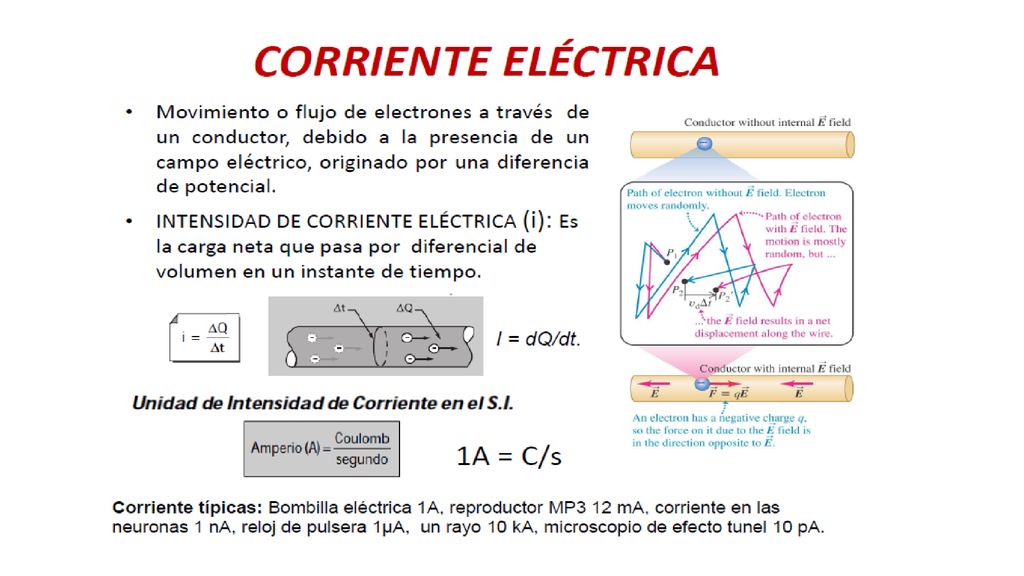

8

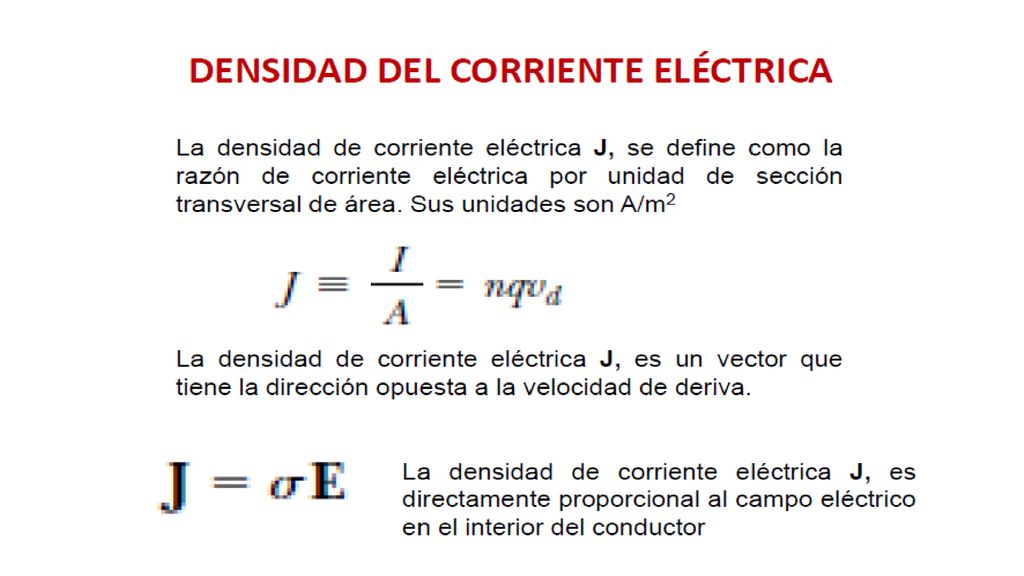

9

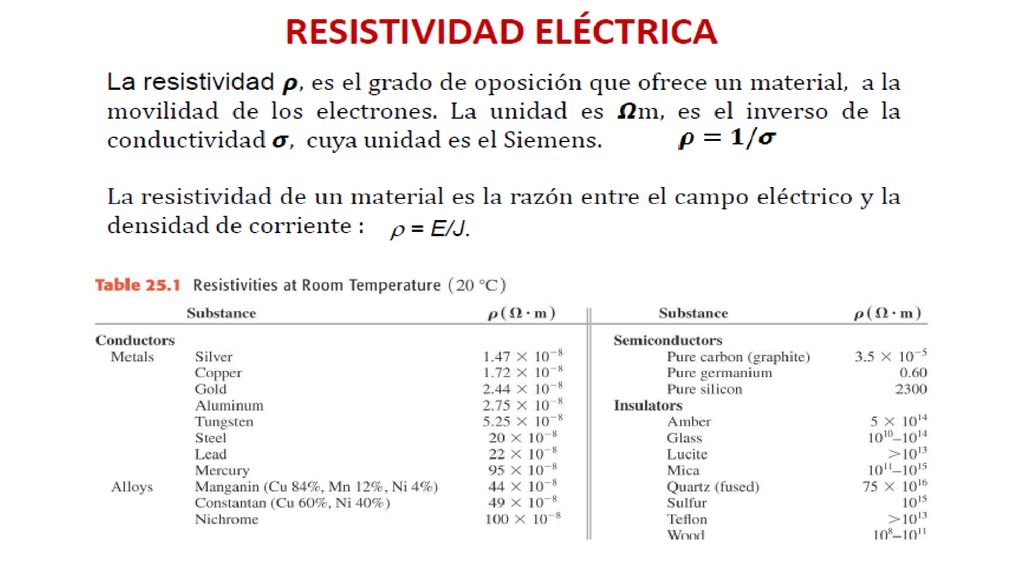

10

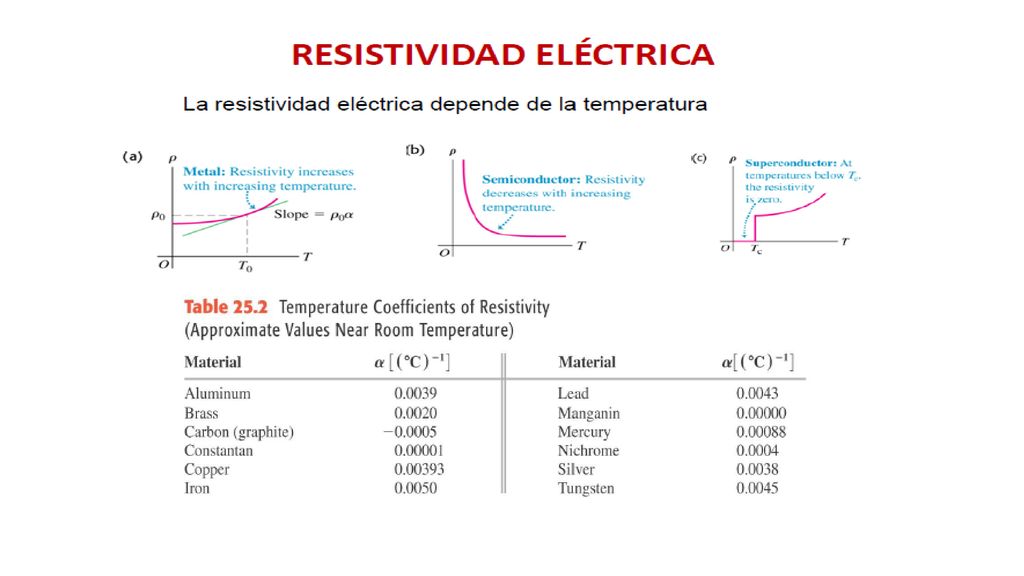

11

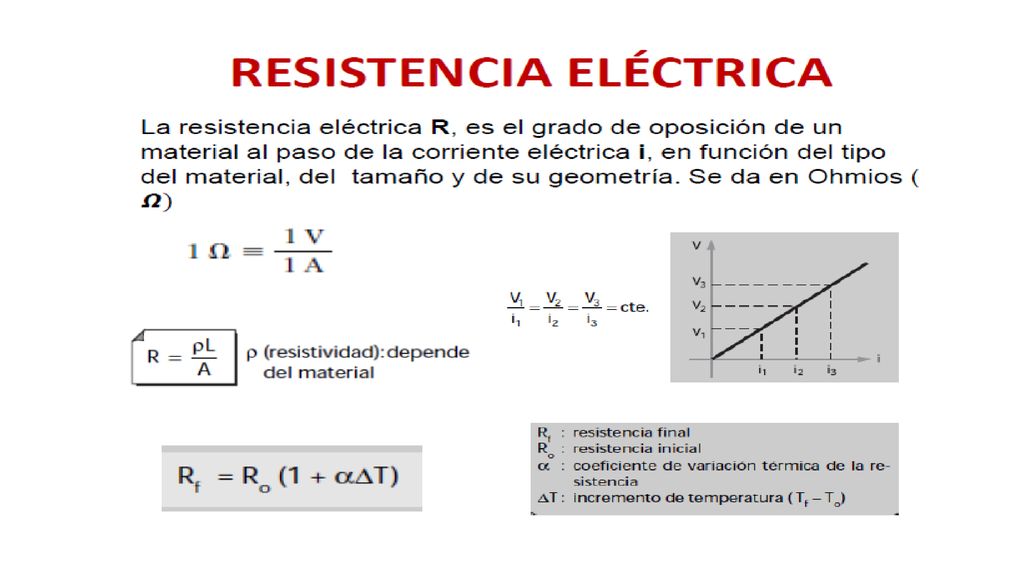

12

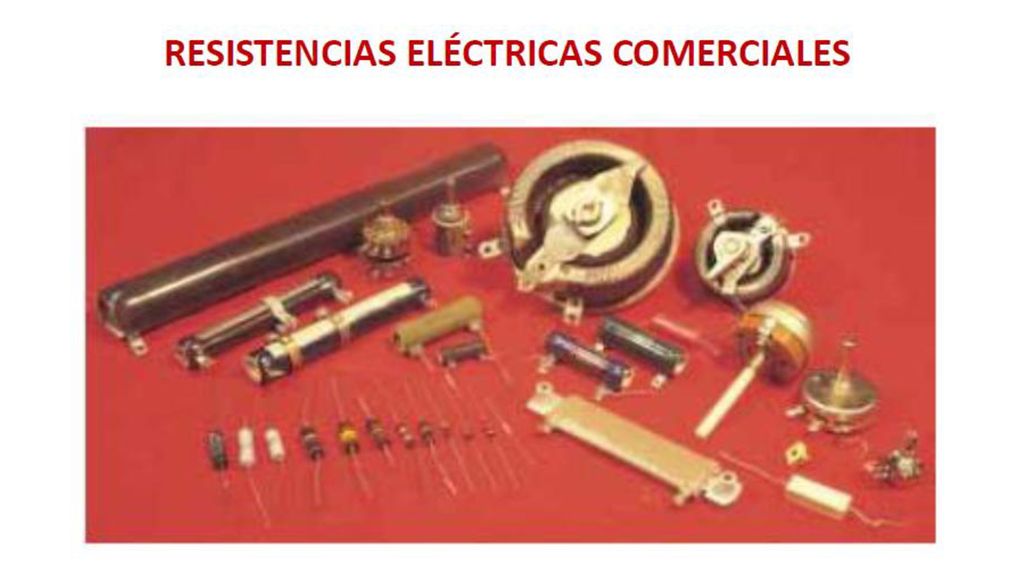

13

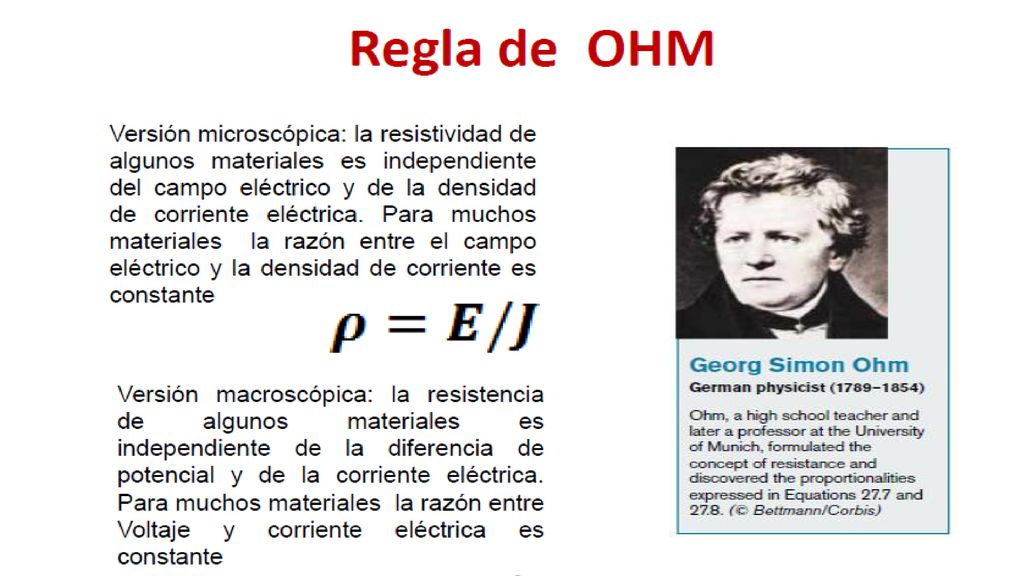

14

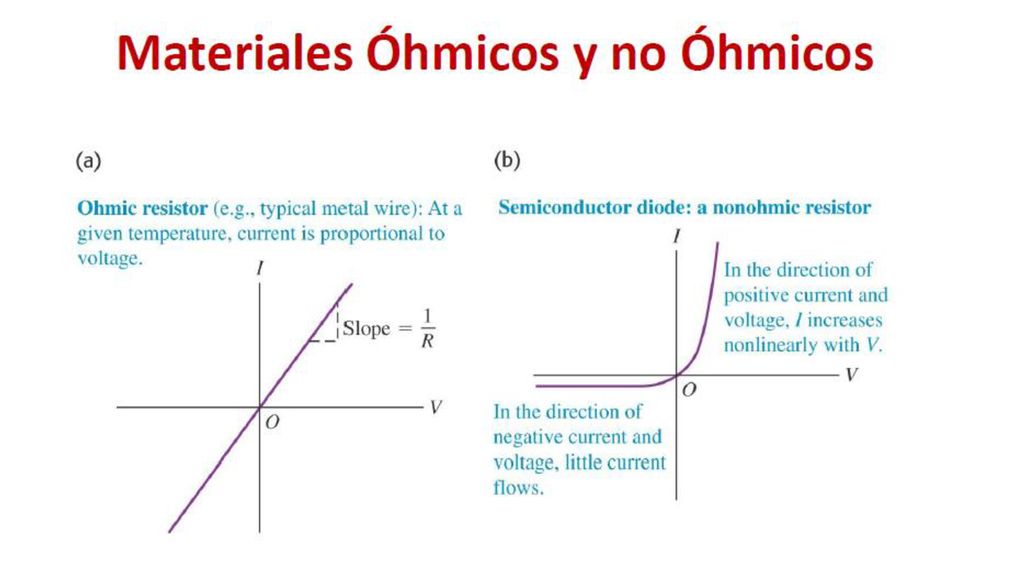

15

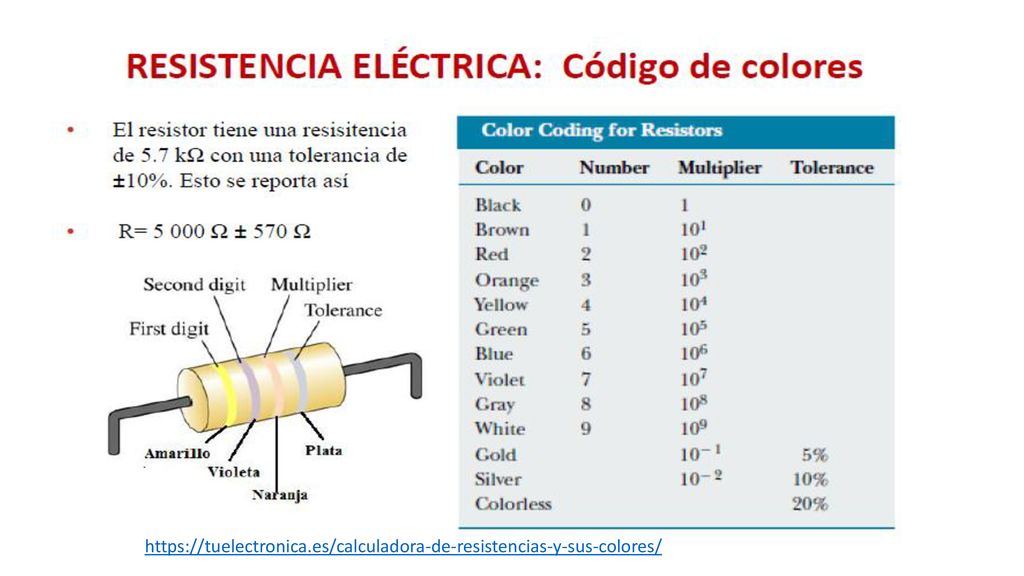

16 https://tuelectronica.es/calculadora-de-resistencias-y-sus-colores/

17

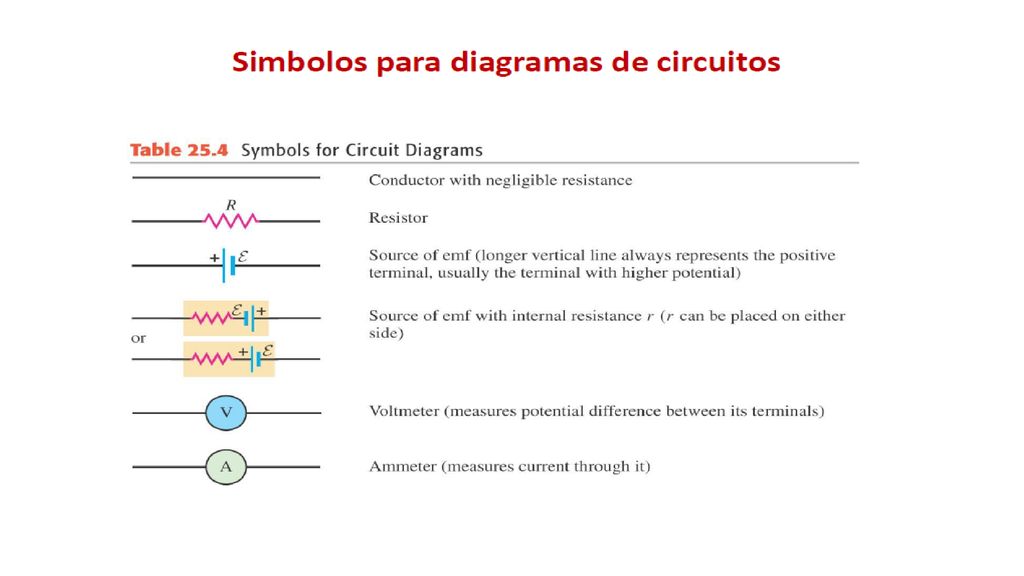

18

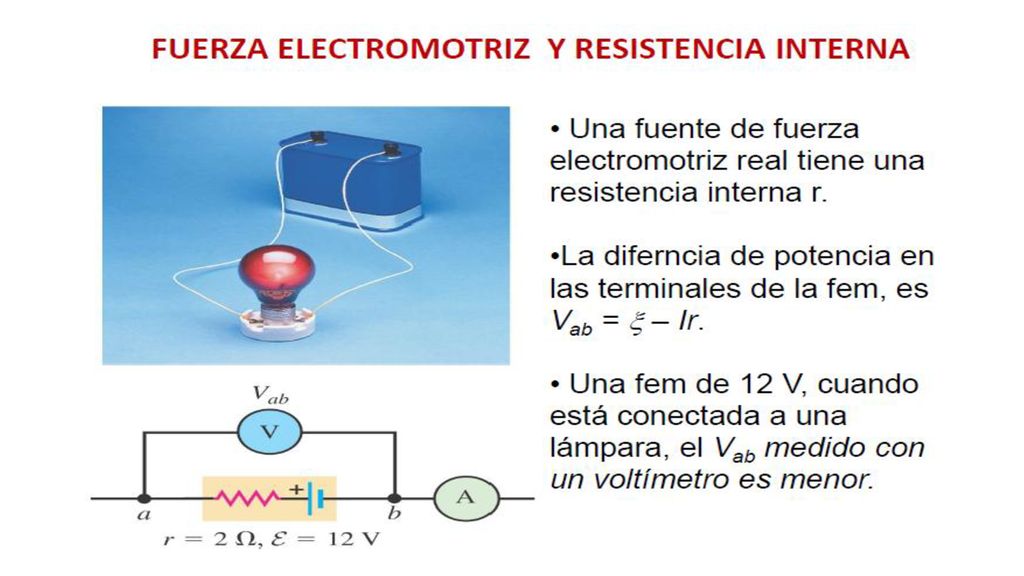

19

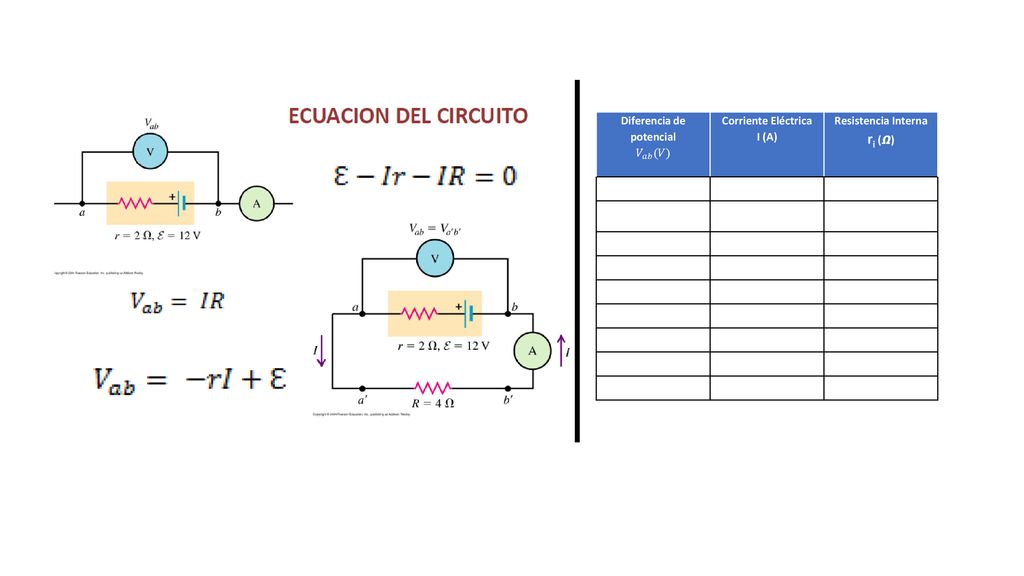

20 Diferencia de potencial
𝑉 𝑎𝑏 (𝑉) Corriente Eléctrica I (A) Resistencia Interna ri (𝞨)

21 Diferencia de potencial

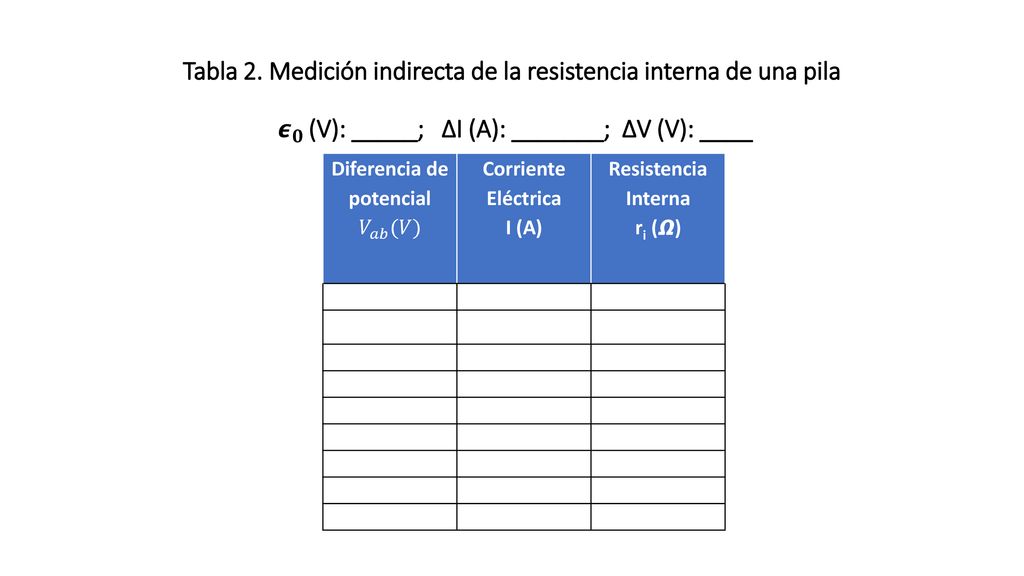

Tabla 2. Medición indirecta de la resistencia interna de una pila 𝟄 𝟎 (V): _____; ΔI (A): _______; ΔV (V): ____ Diferencia de potencial 𝑉 𝑎𝑏 (𝑉) Corriente Eléctrica I (A) Resistencia Interna ri (𝞨)
