1 MGCP - MEGACO

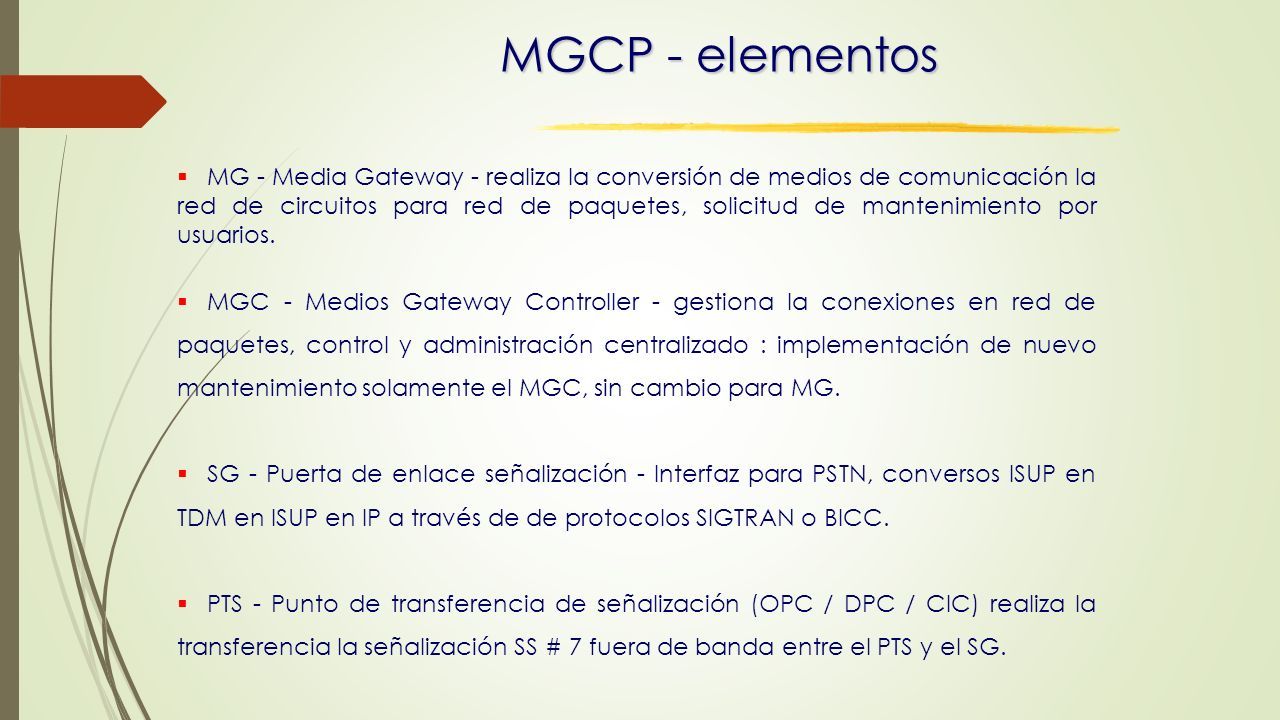

2 MGCP - elementos  MG - Media Gateway - realiza la conversión de medios de comunicación la red de circuitos para red de paquetes, solicitud de mantenimiento por usuarios.  MGC - Medios Gateway Controller - gestiona la conexiones en red de paquetes, control y administración centralizado : implementación de nuevo mantenimiento solamente el MGC, sin cambio para MG.  SG - Puerta de enlace señalización - Interfaz para PSTN, conversos ISUP en TDM en ISUP en IP a través de de protocolos SIGTRAN o BICC.  PTS - Punto de transferencia de señalización (OPC / DPC / CIC) realiza la transferencia la señalización SS # 7 fuera de banda entre el PTS y el SG.

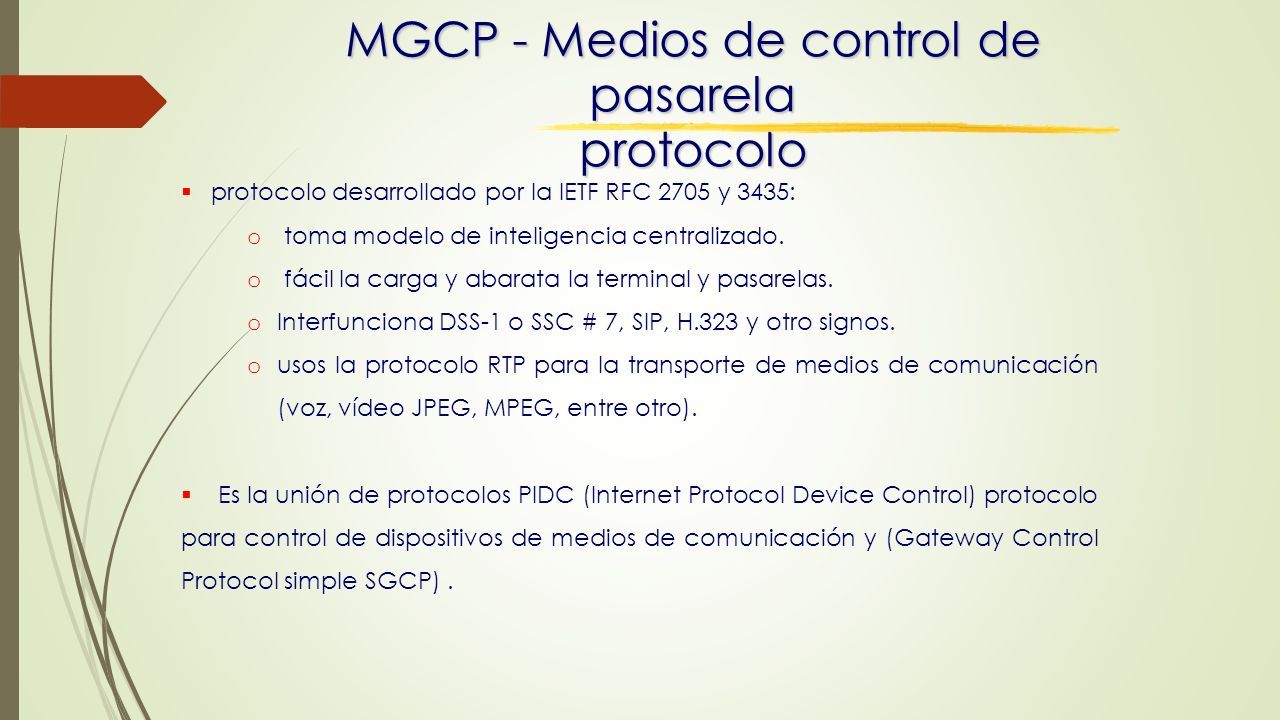

3 MGCP - Medios de control de pasarela protocolo  protocolo desarrollado por la IETF RFC 2705 y 3435: o toma modelo de inteligencia centralizado. o fácil la carga y abarata la terminal y pasarelas. o Interfunciona DSS-1 o SSC # 7, SIP, H.323 y otro signos. o usos la protocolo RTP para la transporte de medios de comunicación (voz, vídeo JPEG, MPEG, entre otro).  Es la unión de protocolos PIDC (Internet Protocol Device Control) protocolo para control de dispositivos de medios de comunicación y (Gateway Control Protocol simple SGCP).

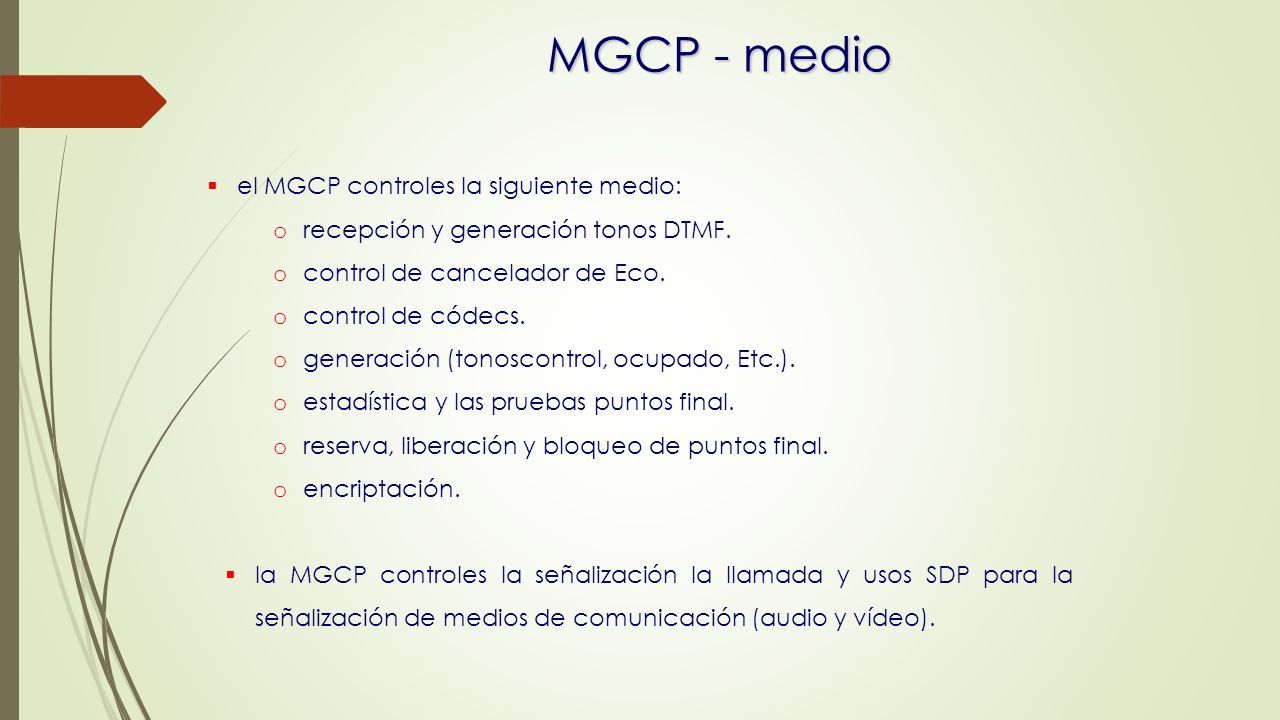

4 MGCP - medio  el MGCP controles la siguiente medio: o recepción y generación tonos DTMF. o control de cancelador de Eco. o control de códecs. o generación (tonoscontrol, ocupado, Etc.). o estadística y las pruebas puntos final. o reserva, liberación y bloqueo de puntos final. o encriptación.  la MGCP controles la señalización la llamada y usos SDP para la señalización de medios de comunicación (audio y vídeo).

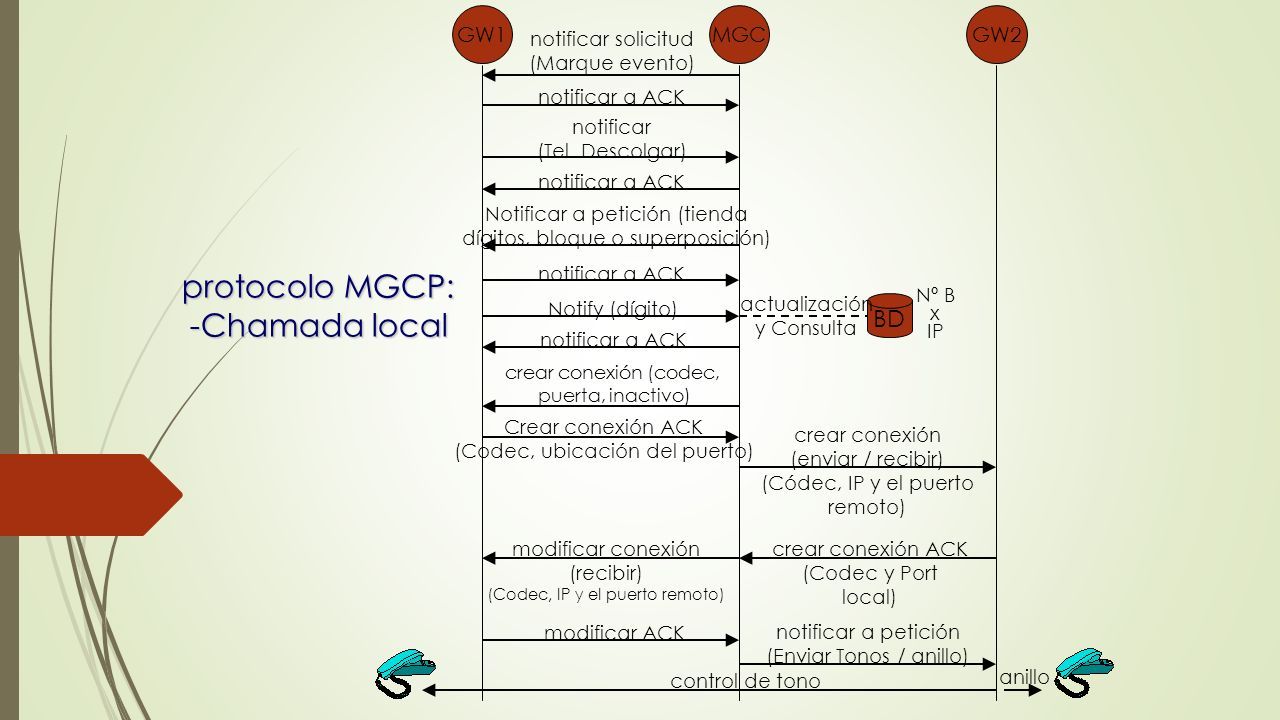

5 notificar solicitud (Marque evento) notificar a ACK notificar (Tel. Descolgar) notificar a ACK Notify (dígito) notificar a ACK crear conexión (codec, puerta, inactivo) Crear conexión ACK (Codec, ubicación del puerto) modificar conexión (recibir) (Codec, IP y el puerto remoto) modificar ACK control de tono crear conexión (enviar / recibir) (Códec, IP y el puerto remoto) crear conexión ACK (Codec y Port local) BD anillo MGCGW2GW1 Notificar a petición (tienda dígitos, bloque o superposición) notificar a ACK actualización y Consulta Nº B x IP notificar a petición (Enviar Tonos / anillo) protocolo MGCP: -Chamada local

6 modificar conexión (Envío / recepción) Modificar conexión ACK Notify (la apagado) notificar a ACK eliminar la conexión notificar a petición (Marque evento) eliminar la conexión Notify (ANS) notificar a ACK notificar a petición (Marque evento) laB Servicios (ANS) Eliminar la conexión ACK protocolo MGCP: llamada local Medios RTP / RTCP

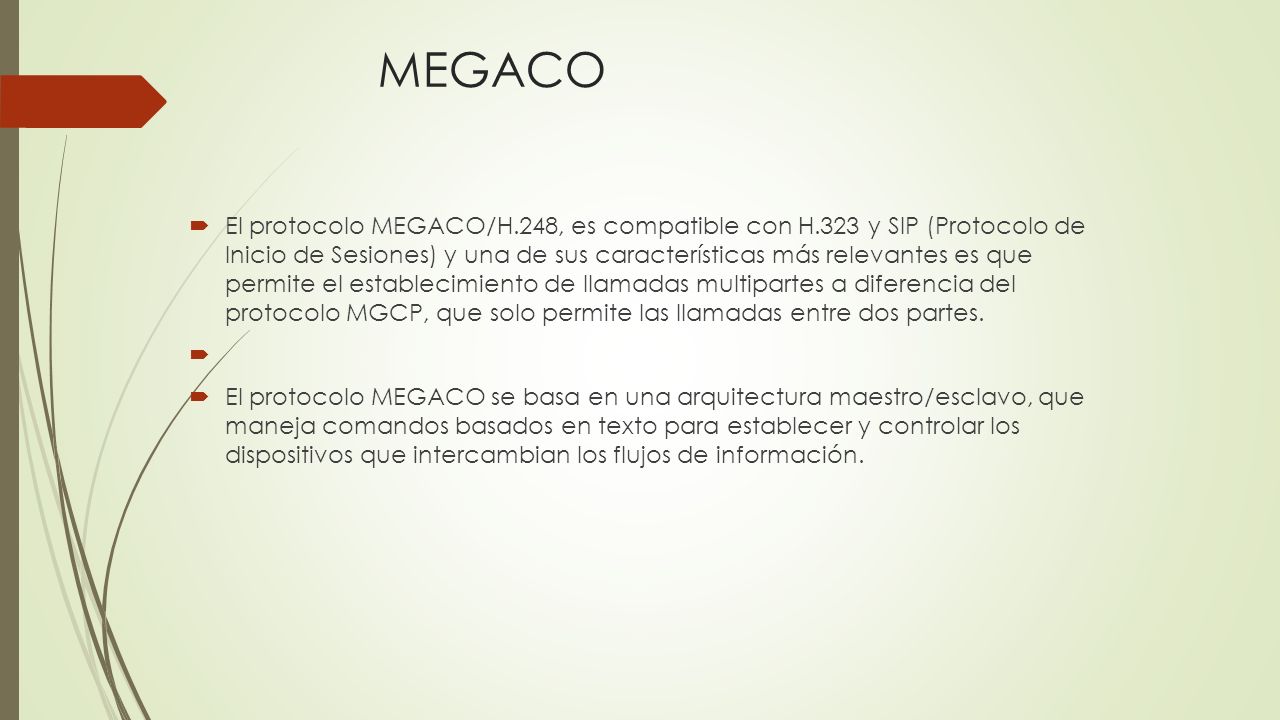

7 MEGACO  El protocolo MEGACO/H.248, es compatible con H.323 y SIP (Protocolo de Inicio de Sesiones) y una de sus características más relevantes es que permite el establecimiento de llamadas multipartes a diferencia del protocolo MGCP, que solo permite las llamadas entre dos partes.   El protocolo MEGACO se basa en una arquitectura maestro/esclavo, que maneja comandos basados en texto para establecer y controlar los dispositivos que intercambian los flujos de información.

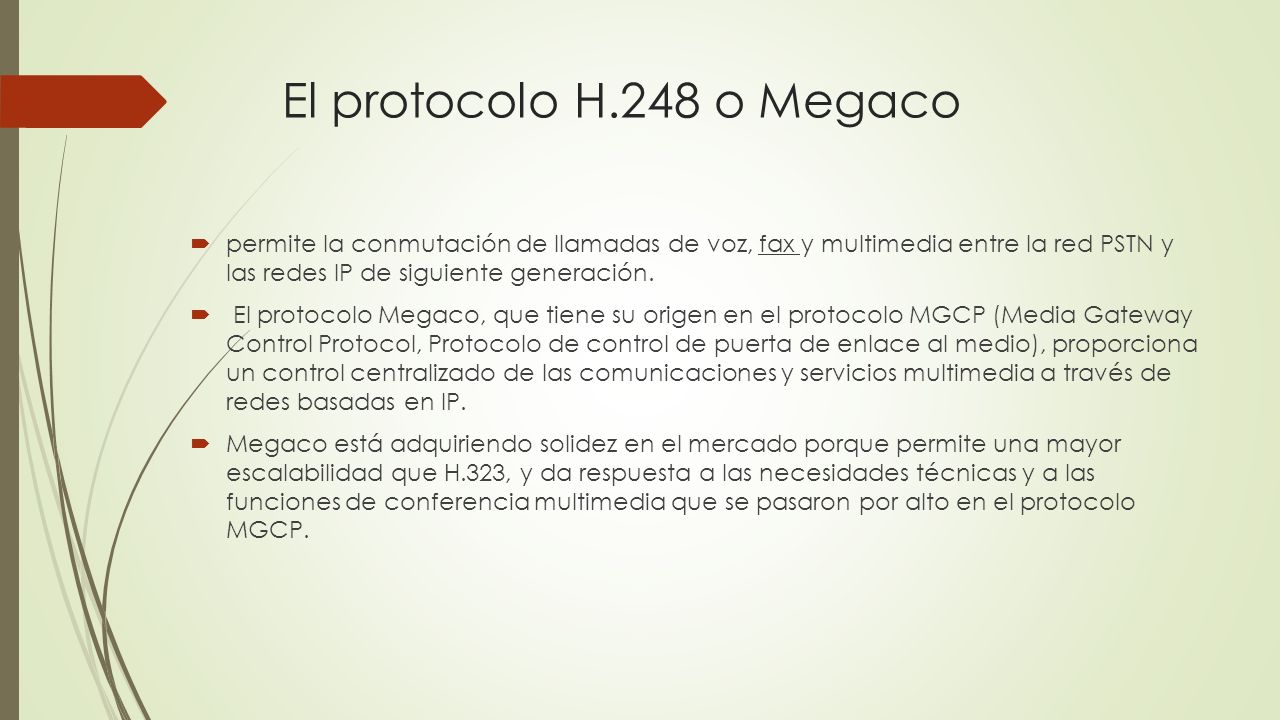

8 El protocolo H.248 o Megaco  permite la conmutación de llamadas de voz, fax y multimedia entre la red PSTN y las redes IP de siguiente generación.  El protocolo Megaco, que tiene su origen en el protocolo MGCP (Media Gateway Control Protocol, Protocolo de control de puerta de enlace al medio), proporciona un control centralizado de las comunicaciones y servicios multimedia a través de redes basadas en IP.  Megaco está adquiriendo solidez en el mercado porque permite una mayor escalabilidad que H.323, y da respuesta a las necesidades técnicas y a las funciones de conferencia multimedia que se pasaron por alto en el protocolo MGCP.

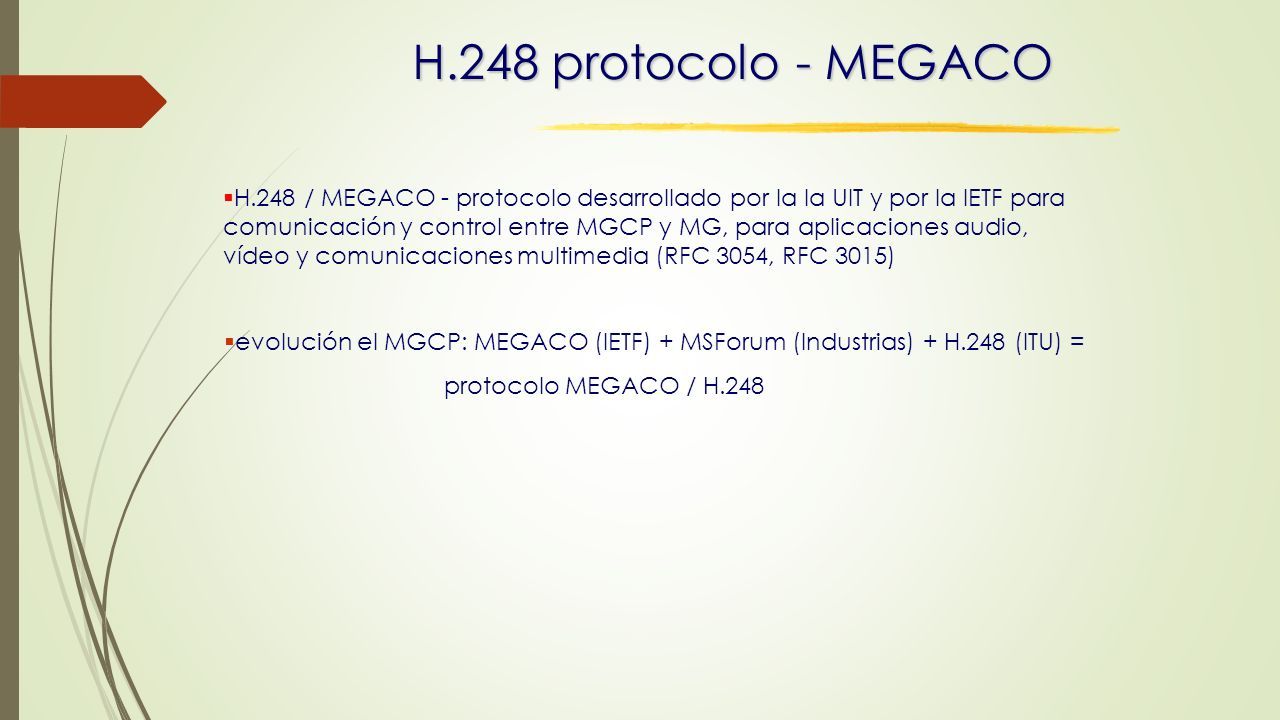

9 H.248 protocolo - MEGACO  H.248 / MEGACO - protocolo desarrollado por la la UIT y por la IETF para comunicación y control entre MGCP y MG, para aplicaciones audio, vídeo y comunicaciones multimedia (RFC 3054, RFC 3015)  evolución el MGCP: MEGACO (IETF) + MSForum (Industrias) + H.248 (ITU) = protocolo MEGACO / H.248

10 Megaco/H.248 - comandos entre MGC y MG ADD: determinación el MGC para para MG para cambio una estado de una conexión. notificar: notificación enviado nosotros dos instrucciones (MG / MGC). RESTA: determinación el MGC para MG cerca una conexión. MODIFICAR: permite que el MGC cambio una conexión ya conjunto. AUDITORÍA: permite el MGC comprobar si una llamada es conectado. SERVICIO CAMBIO:notificación o registro enviado nosotros dos instrucciones (MG / MGC).

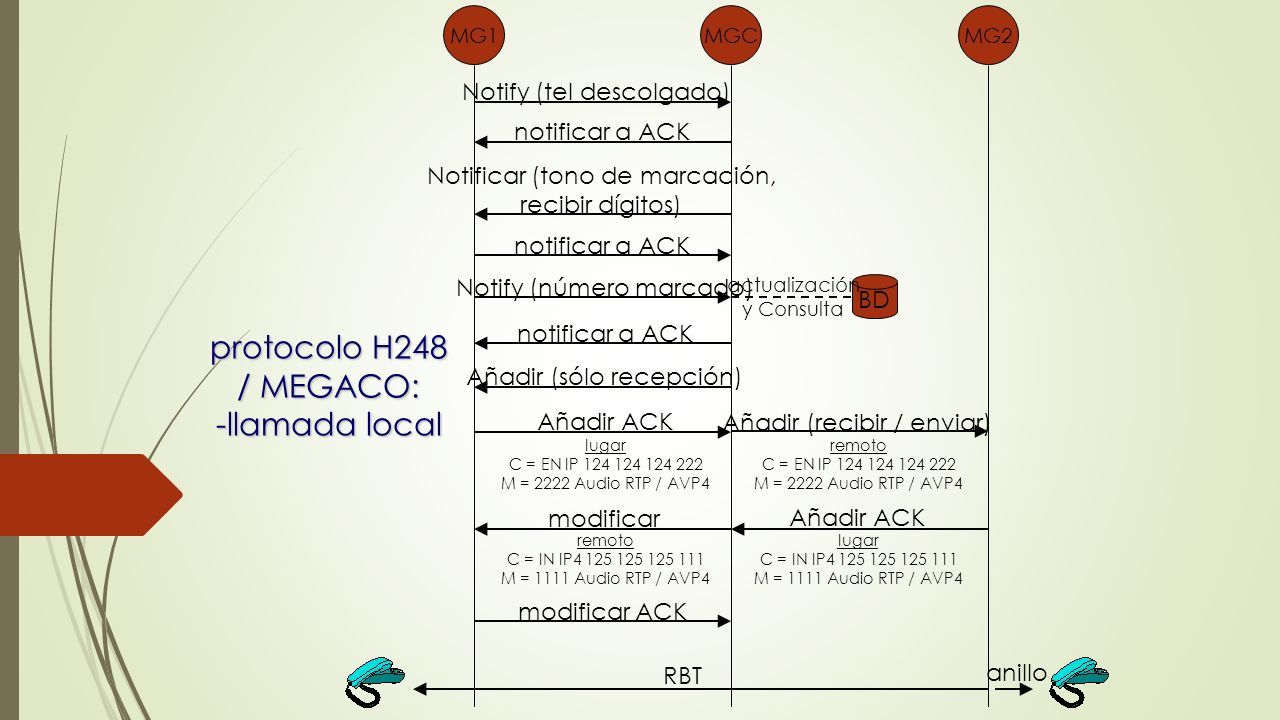

11 protocolo H248 / MEGACO: -llamada local Notify (tel descolgado) notificar a ACK Notificar (tono de marcación, recibir dígitos) notificar a ACK Notify (número marcado) notificar a ACK Añadir (sólo recepción) Añadir ACK lugar C = EN IP 124 124 124 222 M = 2222 Audio RTP / AVP4 modificar remoto C = IN IP4 125 125 125 111 M = 1111 Audio RTP / AVP4 modificar ACK RBT Añadir (recibir / enviar) remoto C = EN IP 124 124 124 222 M = 2222 Audio RTP / AVP4 Añadir ACK lugar C = IN IP4 125 125 125 111 M = 1111 Audio RTP / AVP4 BD anillo MGCMG2MG1 actualización y Consulta

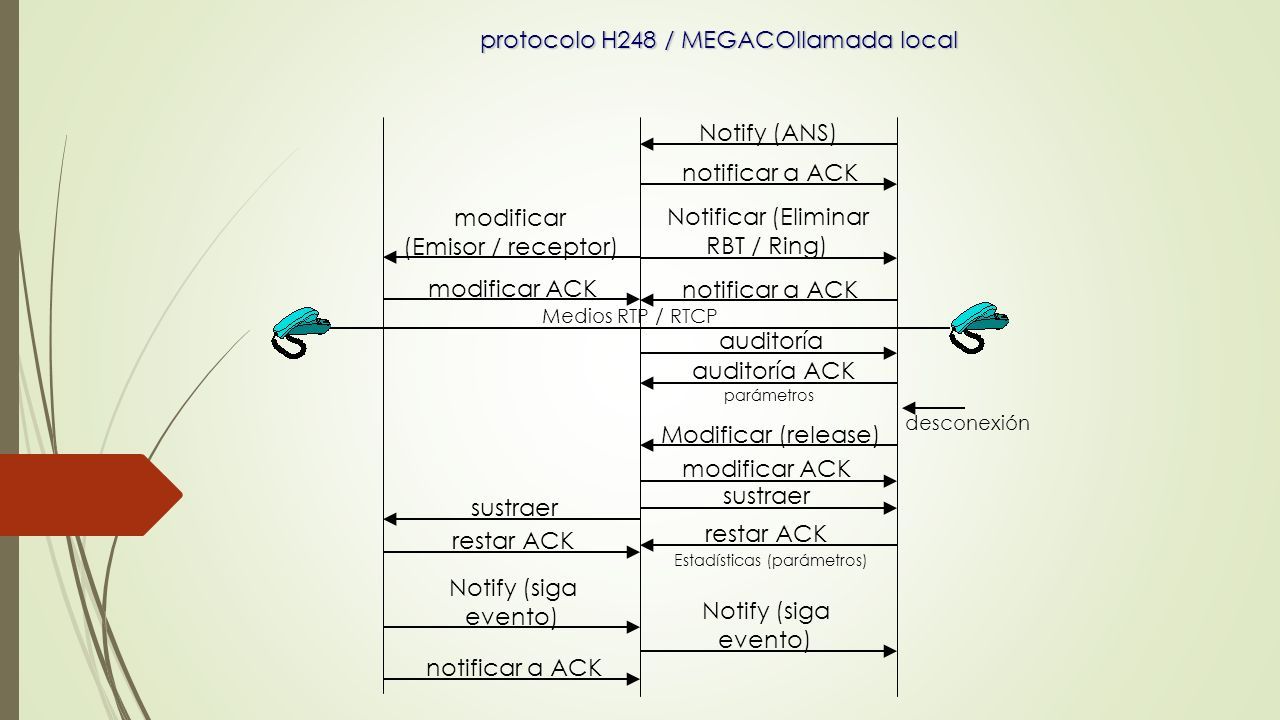

12 modificar (Emisor / receptor) modificar ACK Modificar (release) sustraer Notify (siga evento) modificar ACK Estadísticas (parámetros) Notify (ANS) notificar a ACK Notificar (Eliminar RBT / Ring) notificar a ACK auditoría parámetros restar ACK sustraer restar ACK notificar a ACK Notify (siga evento) Medios RTP / RTCP auditoría ACK desconexión protocolo H248 / MEGACOllamada local

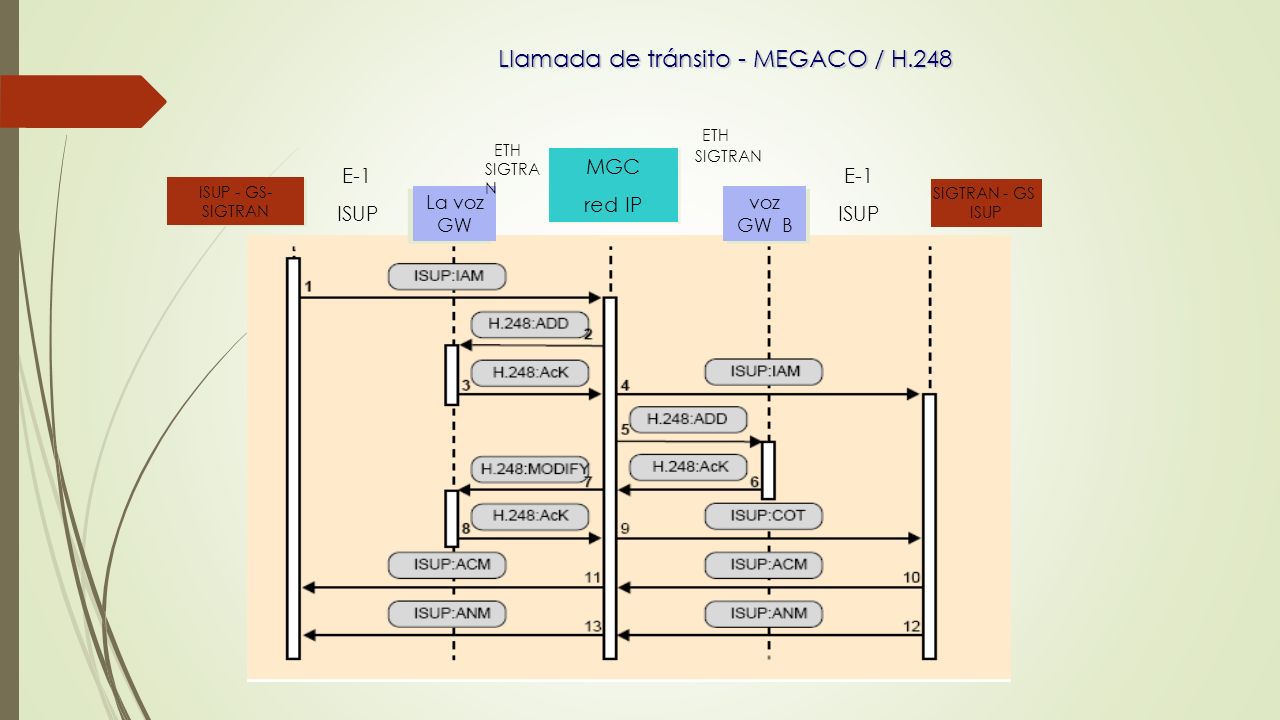

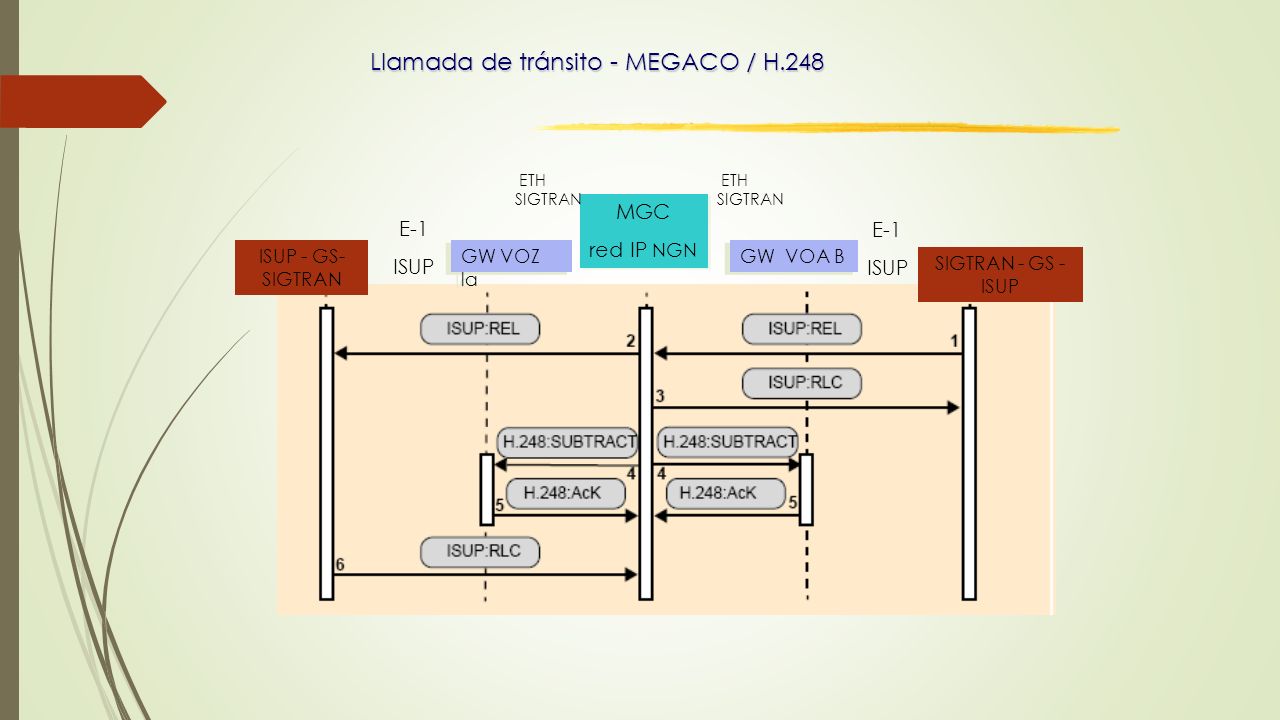

13 Llamada de tránsito - MEGACO / H.248 MGC red IP MGC red IP La voz GW voz GW B E-1 ISUP E-1 ISUP ISUP - GS- SIGTRAN SIGTRAN - GS ISUP ETH SIGTRA N ETH SIGTRAN

14 Llamada de tránsito - MEGACO / H.248 SIGTRAN - GS - ISUP ISUP - GS- SIGTRAN GW VOZ la GW VOA B MGC red IP NGN MGC red IP NGN E-1 ISUP E-1 ISUP ETH SIGTRAN ETH SIGTRAN

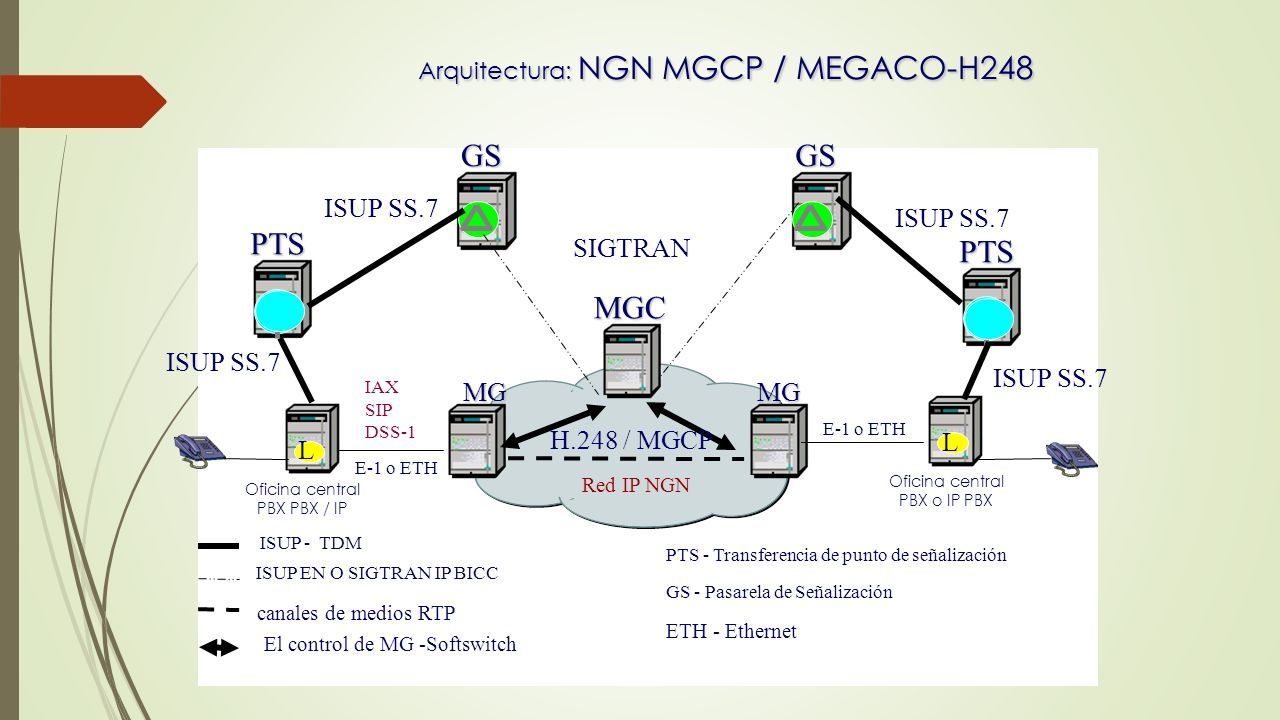

15 Arquitectura: NGN MGCP / MEGACO-H248 Arquitectura: NGN MGCP / MEGACO-H248GSGSMGC MGMG Oficina central PBX PBX / IP L Oficina central PBX o IP PBX L PTS PTS ISUP - TDM ISUP EN O SIGTRAN IP BICC canales de medios RTP Red IP NGN E-1 o ETH ISUP SS.7 E-1 o ETH H.248 / MGCP SIGTRAN PTS - Transferencia de punto de señalización GS - Pasarela de Señalización ETH - Ethernet IAX SIP DSS-1 El control de MG -Softswitch
