1 PRESENTACIÓN DE CIRCUITOS ELÉCTRICOS
Circuito eléctrico: Conjunto de elementos eléctricos conectados entre sí mediante conductores a una fuente de voltaje que permite el movimiento de cargas eléctricas.

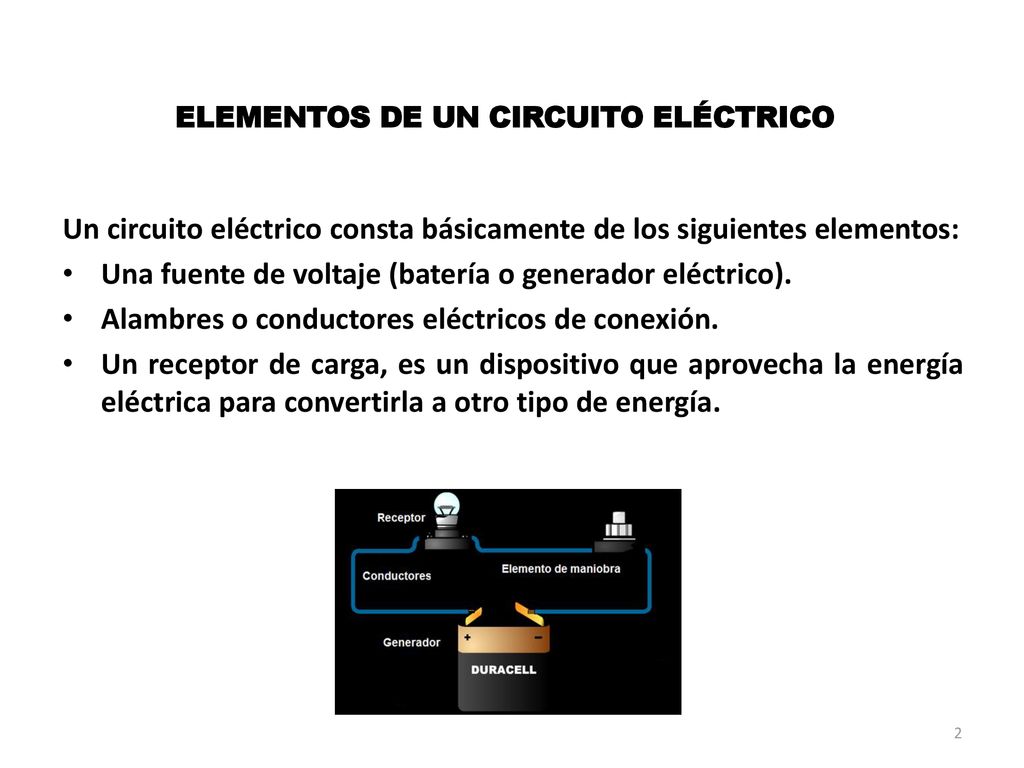

2 ELEMENTOS DE UN CIRCUITO ELÉCTRICO
Un circuito eléctrico consta básicamente de los siguientes elementos: Una fuente de voltaje (batería o generador eléctrico). Alambres o conductores eléctricos de conexión. Un receptor de carga, es un dispositivo que aprovecha la energía eléctrica para convertirla a otro tipo de energía.

3 ELEMENTOS DE UN CIRCUITO ELÉCTRICO
Para que una corriente eléctrica circule por un circuito es necesario que se disponga de tres elementos fundamentales: 1. Fuente de Voltaje. 2. Conductor. 3. Elemento receptor o resistencia conectada al circuito.

4 CONCEPTOS DE CIRCUITOS ELÉCTRICOS
Circuito eléctrico compuesto por una fuente de voltaje, representada por una pila (V); un flujo de corriente eléctrica (I) y un elemento resistivo o resistencia eléctrica (R).

5 ELEMENTOS DE UN CIRCUITO ELÉCTRICO
En un circuito eléctrico cerrado la Intensidad de la corriente eléctrica circula siempre del polo negativo al polo positivo de la fuente de voltaje. La Intensidad de corriente eléctrica (I) es la cantidad de cargas eléctricas que pasan por el área transversal del conductor en la unidad de tiempo. La unidad de la Intensidad de la corriente eléctrica es el ampere (A). Una fuente de voltaje es un dispositivo que tiene la capacidad de mantener una diferencia de potencial eléctrica entre 2 puntos. La pila, el acumulador y el generador son ejemplos de fuentes de voltaje.

6 SENTIDO DE LA CORRIENTE ELÉCTRICA
SENTIDO REAL Y CONVENCIONAL DE LA CORRIENTE ELÉCTRICA

7 TIPOS DE CORRIENTE ELÉCTRICA
En la práctica, los dos tipos de corrientes eléctricas más comunes son: corriente directa (CD) o continua y corriente alterna (CA). La corriente directa circula siempre en un solo sentido, es decir, del polo negativo al positivo de la fuente de fuerza electromotriz (FEM) que la suministra. Esa corriente mantiene siempre fija su polaridad, como es el caso de las pilas, baterías y dinamos. La corriente alterna invierte su sentido periódicamente con una frecuencia determinada.

8 VOLTAJE Ó DIFERENCIA DE POTENCIAL ELÉCTRICA
El voltaje o la diferencia de potencial eléctrica es el trabajo requerido para desplazar las cargas eléctricas de un punto a otro en presencia de un campo eléctrico. El voltaje que la fuente de energía eléctrica (pila, batería ó generador) proporciona al circuito, se mide en volts y se representa con la letra (V). Éste voltaje se divide entre los distintos elementos del circuito. Para medir el voltaje se utiliza un aparato llamado voltímetro.

9 ¿QUÉ ES LA RESISTENCIA ELÉCTRICA?
La corriente eléctrica no fluye con igual facilidad en todos los conductores, pues unos presentan más oposición a ésta que otros. La resistencia eléctrica es la oposición que presentan los conductores al paso de la corriente eléctrica, ésta propiedad de los materiales se representa con la letra R y unidad es el ohm (Ω). A.- Electrones circulando por un buen conductor eléctrico, que ofrece baja resistencia. B.- Electrones circulando por un mal conductor. eléctrico, que ofrece alta resistencia a su paso. En ese caso los electrones chocan unos contra otros al no poder circular libremente y, como consecuencia, generan calor.

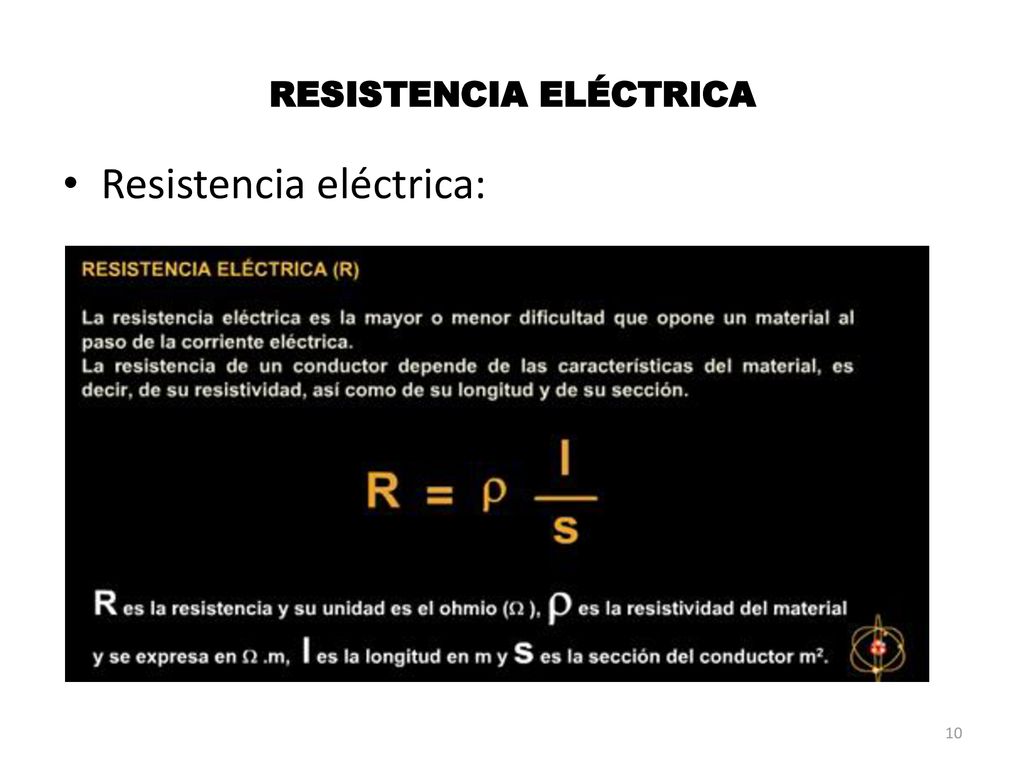

10 RESISTENCIA ELÉCTRICA

11 INSTRUMENTOS DE MEDICIÓN ELÉCTRICA MEDICIÓN DE LA INTENSIDAD CORRIENTE ELÉCTRICA
La intensidad del flujo de la corriente (I), se mide en amperes y se representa con la letra (A). La intensidad de circulación de corriente eléctrica por un circuito cerrado se puede medir por medio de un amperímetro conectado en serie con el circuito o mediante inducción electromagnética utilizando un amperímetro de gancho. Para medir intensidades bajas de corriente se puede utilizar también un multímetro que mida miliampere (mA).

12 MEDICIÓN DE VOLTAJE O DIFERENCIA DE POTENCIAL ELÉCTRICA.
Para medir el voltaje o la diferencia de potencial eléctrica existente en una fuente de voltaje o e un circuito eléctrico, es necesario disponer de un instrumento de medición llamado voltímetro, que puede ser tanto del tipo analógico como digital. El voltímetro se conecta en paralelo en relación al elemento a medir. Mediante un multímetro que mida voltaje podemos realizar también esa medición.

13 SIMBOLOGÍA DE UN CIRCUITO ELÉCTRICO
Un circuito eléctrico se representa por medio de símbolos para representar los diferentes componentes. Usando símbolos se dibujan diagramas para representar cualquier circuito.

14 SÍMBOLOS DE COMPONENTES ELÉCTRICOS
Símbolos de algunos componentes eléctricos:

15 LA LEY DE OHM La Ley de Ohm, postulada por el físico y matemático alemán George Simón Ohm, es una de las leyes fundamentales de la electrodinámica, estrechamente vinculada a los valores de las unidades básicas presentes en cualquier circuito eléctrico como son: 1. Voltaje o diferencia de potencial eléctrica “V", en volts (V). 2. Intensidad de la corriente eléctrica " I ", en amperes (A). 3. Resistencia eléctrica "R" en ohms (Ω ) de la carga conectada al circuito. La Ley de Ohm establece que la intensidad que circula por un conductor, circuito o resistencia es directamente proporcional al voltaje (V), e inversamente proporcional a la resistencia (R). La ecuación matemática que describe esta relación es: I = 𝑽 𝑹

16 LEY DE OHM

17 EJERCICIO DE LA LEY DE OHM

18 CIRCUITOS EN SERIE Un circuito serie es aquel en el que la batería se conecta con los elementos resistivos uno a continuación del otro, formando un camino continuo de tal manera que la corriente eléctrica es la misma en todas las partes del circuito. Matemáticamente I = I1 = I2 =I3 El voltaje de la batería es igual a la suma de voltajes, es decir: VT = V1 + V2 + V3 La resistencia total ó equivalente del circuito es igual a: RT = R1 + R2 + R3

19 EJERCICIO DE UN CIRCUITO SERIE

20 CIRCUITOS EN PARALELO En los circuitos en paralelo los elementos resistivos uno de sus extremos se conectan a la terminal positiva de la batería y el otro extremo a la terminal negativa de la batería, de manera que la corriente eléctrica puede circular por 2 ó más caminos simultáneos. La Intensidad de corriente eléctrica total es igual a la suma de corrientes es decir: IT = I1 +I2 +I3 El voltaje de la batería es igual al voltaje que se tiene en cada resistor es decir: VT = V1 = V2 = V3 La resistencia total o equivalente se calcula: 𝟏 𝑹𝑻 = 𝟏 𝑹𝟏 + 𝟏 𝑹𝟐 + 𝟏 𝑹𝟑

21 EJERCICIO DE UN CIRCUITO PARALELO

22 CIRCUITO MIXTO El circuito mixto es un circuito cuyos elementos resistivos se conectan en serie y en paralelo, para la solución de estos circuitos se resuelven primero los elementos en paralelo y después se suman a los elementos en serie, empleando las expresiones ya estudiadas.

23 POTENCIA ELÉCTRICA Potencia eléctrica es la relación entre el trabajo realizado por un circuito o dispositivo eléctrico y el tiempo que tarda en realizarlo es decir: P = 𝑾 𝒕 P = (V)(I) P = 𝑽² 𝑹 P = (I)2(R) Dónde: P = Potencia eléctrica y se expresa en watts (w) W = Trabajo eléctrico, se expresa en Joules (J) V = Voltaje, se expresa en volts. I = Intensidad de corriente eléctrica, se expresa en amperes (A) R = Resistencia eléctrica, se expresa en ohms (Ω)
