Soluciones de alarmas Hikvision AXHub

Presentación del tema: "Soluciones de alarmas Hikvision AXHub"— Transcripción de la presentación:

1 Soluciones de alarmas Hikvision AXHub

2 Características comerciales de AXHub Características técnicas de AXHub
CONTENIDO Descripción de AXHub Características comerciales de AXHub Características técnicas de AXHub

3 Intrusion with Vision Diciembre 2018 La próxima innovación en
Sistemas de Alarmas de Intrusión

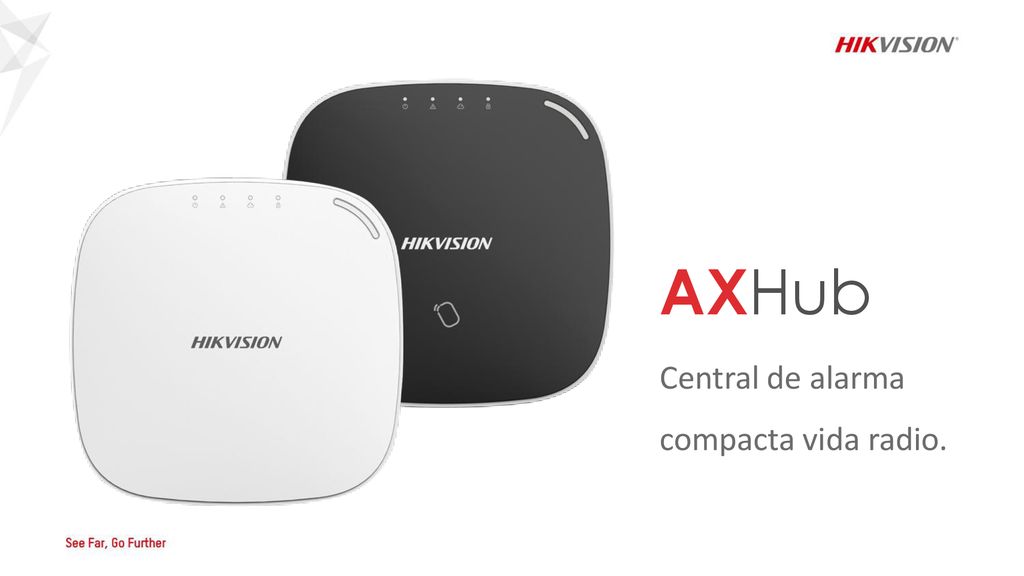

4 AXHub Central de alarma compacta vida radio.

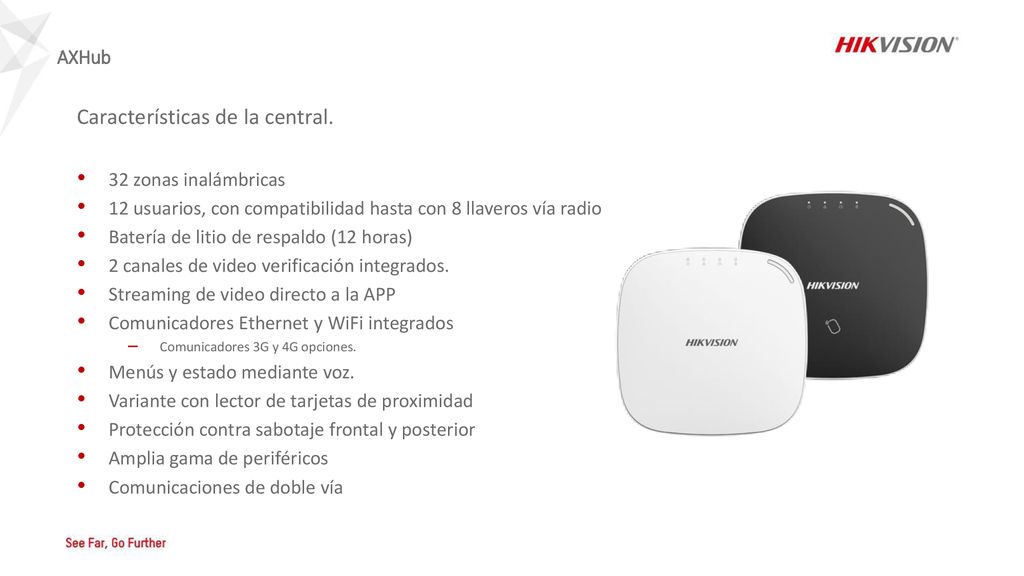

5 Características de la central.
AXHub Características de la central. 32 zonas inalámbricas 12 usuarios, con compatibilidad hasta con 8 llaveros vía radio Batería de litio de respaldo (12 horas) 2 canales de video verificación integrados. Streaming de video directo a la APP Comunicadores Ethernet y WiFi integrados Comunicadores 3G y 4G opciones. Menús y estado mediante voz. Variante con lector de tarjetas de proximidad Protección contra sabotaje frontal y posterior Amplia gama de periféricos Comunicaciones de doble vía AXHub es un sistema de instrusión inalámbrico compacto con un diseño elegante.

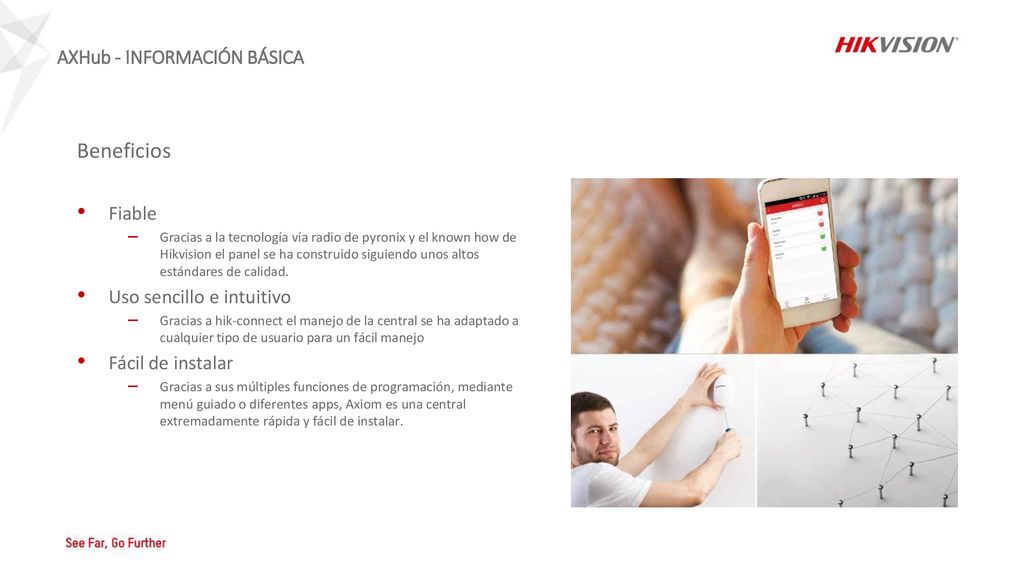

6 Beneficios AXHub - INFORMACIÓN BÁSICA Fiable Uso sencillo e intuitivo
Gracias a la tecnología vía radio de pyronix y el known how de Hikvision el panel se ha construido siguiendo unos altos estándares de calidad. Uso sencillo e intuitivo Gracias a hik-connect el manejo de la central se ha adaptado a cualquier tipo de usuario para un fácil manejo Fácil de instalar Gracias a sus múltiples funciones de programación, mediante menú guiado o diferentes apps, Axiom es una central extremadamente rápida y fácil de instalar. CONFIGURACIÓN E INSTALACIÓN SENCILLAS  Configurar el sistema no podía ser más sencillo, con una interfaz intuitiva y fácil de utilizar. Conéctese al panel directamente mediante nuestro navegador web o con iVMS-4200 en un ordenador portátil para una configuración in situ o también puede programar el sistema utilizando la App Hik-Connect. El aprendizaje de dispositivos y sensores en el sistema es también sencillo utilizando la característica de pulsación de un botón en todos los dispositivos inalámbricos de Hikvision, para ahorrar tiempo y dinero.

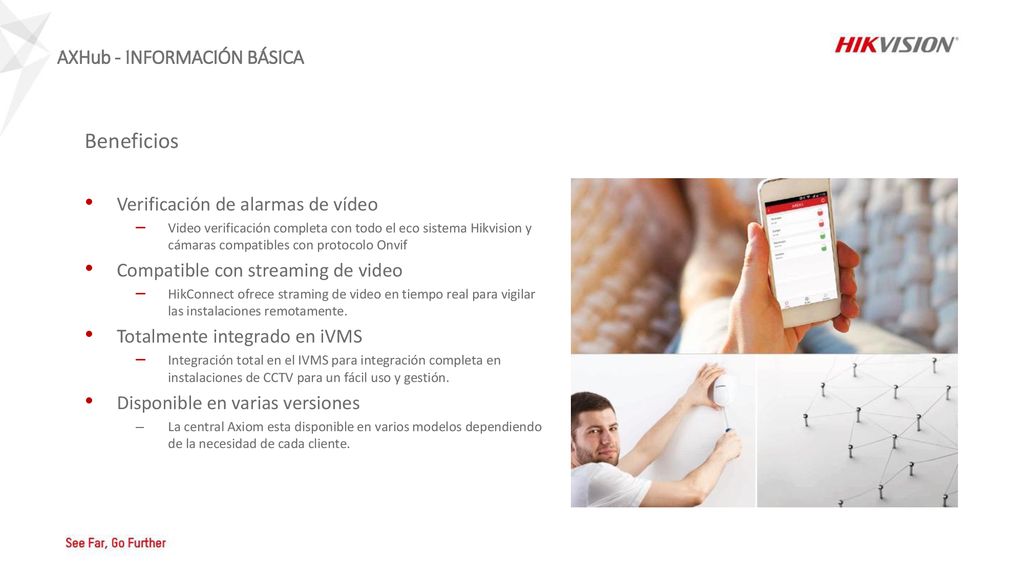

7 Beneficios AXHub - INFORMACIÓN BÁSICA Verificación de alarmas de vídeo
Video verificación completa con todo el eco sistema Hikvision y cámaras compatibles con protocolo Onvif Compatible con streaming de video HikConnect ofrece straming de video en tiempo real para vigilar las instalaciones remotamente. Totalmente integrado en iVMS Integración total en el IVMS para integración completa en instalaciones de CCTV para un fácil uso y gestión. Disponible en varias versiones La central Axiom esta disponible en varios modelos dependiendo de la necesidad de cada cliente. CONFIGURACIÓN E INSTALACIÓN SENCILLAS  Configurar el sistema no podía ser más sencillo, con una interfaz intuitiva y fácil de utilizar. Conéctese al panel directamente mediante nuestro navegador web o con iVMS-4200 en un ordenador portátil para una configuración in situ o también puede programar el sistema utilizando la App Hik-Connect. El aprendizaje de dispositivos y sensores en el sistema es también sencillo utilizando la característica de pulsación de un botón en todos los dispositivos inalámbricos de Hikvision, para ahorrar tiempo y dinero.

8 Disponible en blanco y negro Lector de proximidad opcional
LA GAMA AXHub Disponible en 868 MHz Variantes GPRS y 3G/4G Disponible en blanco y negro Lector de proximidad opcional La gama crecerá, por ejemplo, se lanzará una versión con pantalla y teclado.

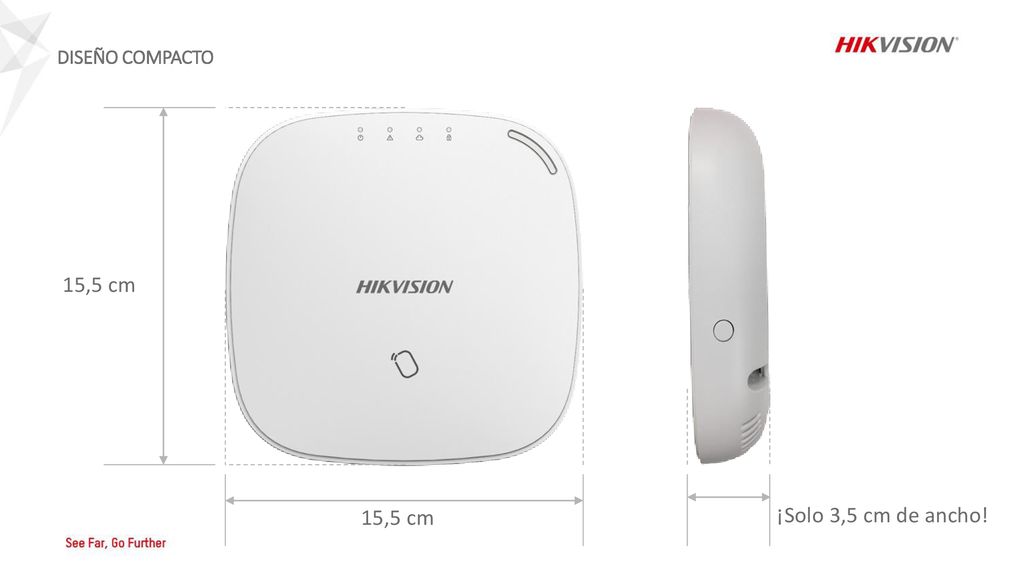

9 15,5 cm 15,5 cm ¡Solo 3,5 cm de ancho! DISEÑO COMPACTO
Pequeño pero con muchas características y muchos métodos de comunicación. Ethernet y WiFi por defecto, lector de tarjetas Mifare opcional. 15,5 cm ¡Solo 3,5 cm de ancho!

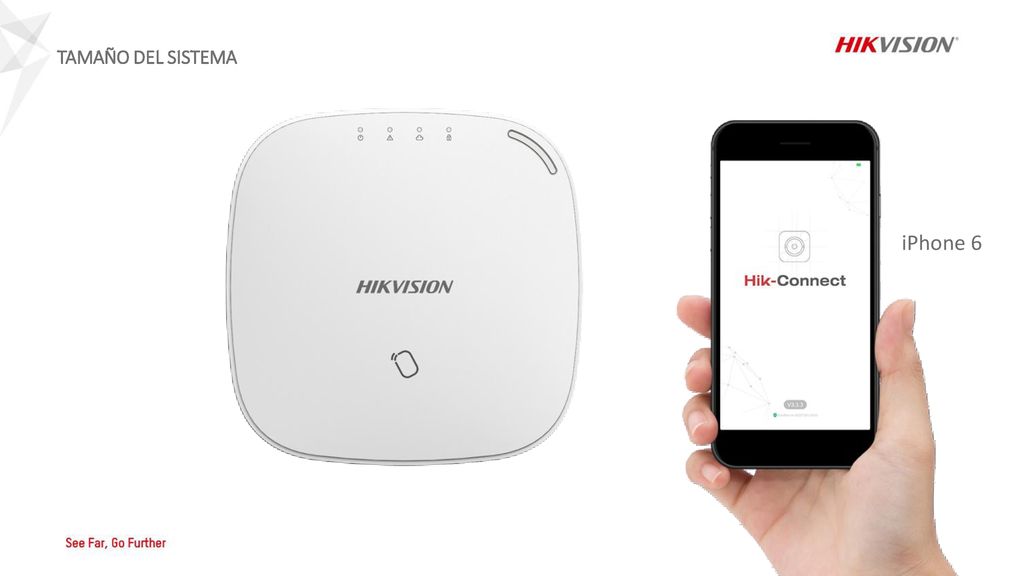

10 iPhone 6 TAMAÑO DEL SISTEMA
Cabe perfectamente en cualquier lugar. Se combina con el entorno debido a su pequeño tamaño y diseño atractivo.

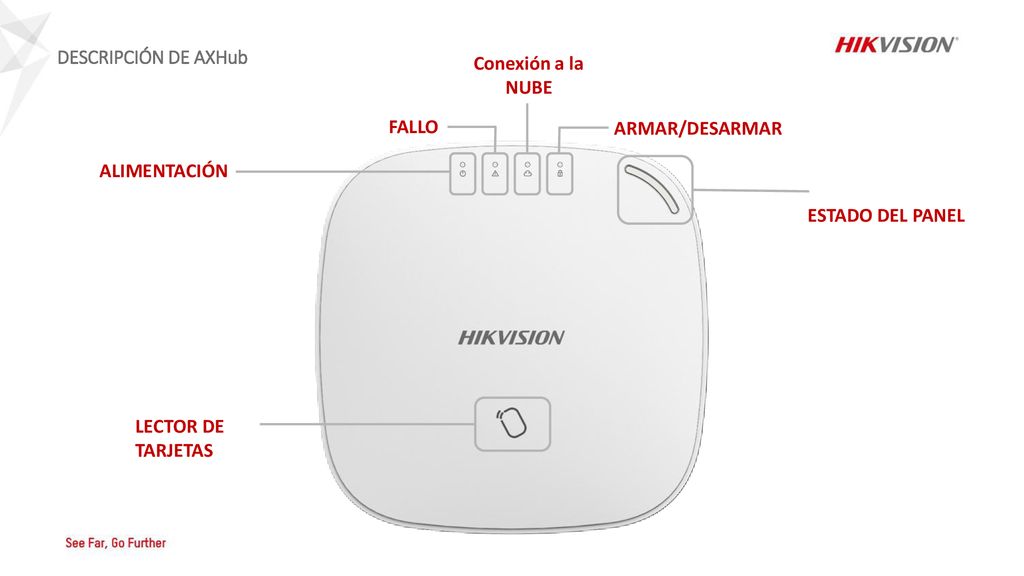

11 DESCRIPCIÓN DE AXHub Conexión a la NUBE FALLO ARMAR/DESARMAR ALIMENTACIÓN ESTADO DEL PANEL LECTOR DE TARJETAS

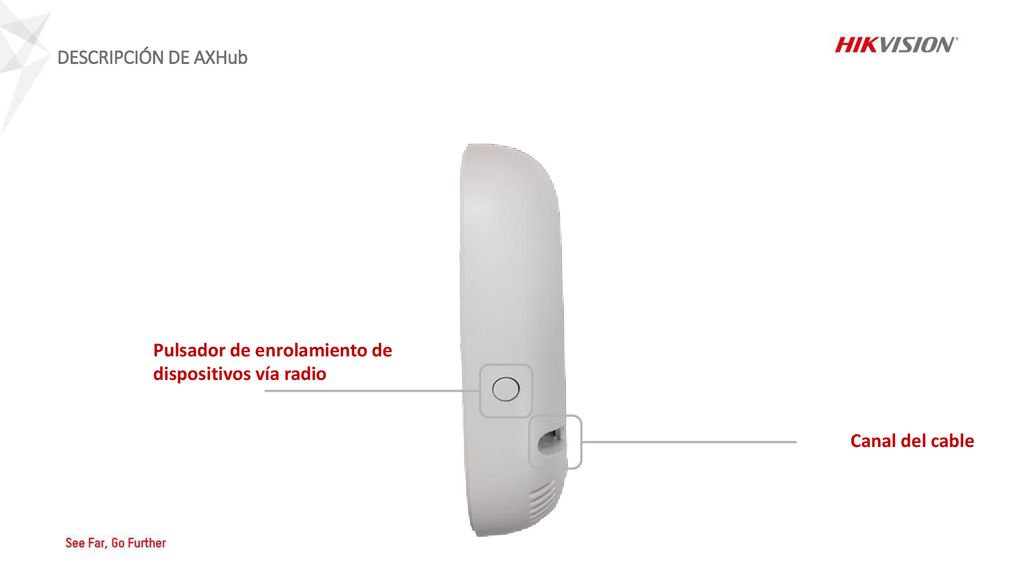

12 DESCRIPCIÓN DE AXHub Pulsador de enrolamiento de dispositivos vía radio Canal del cable

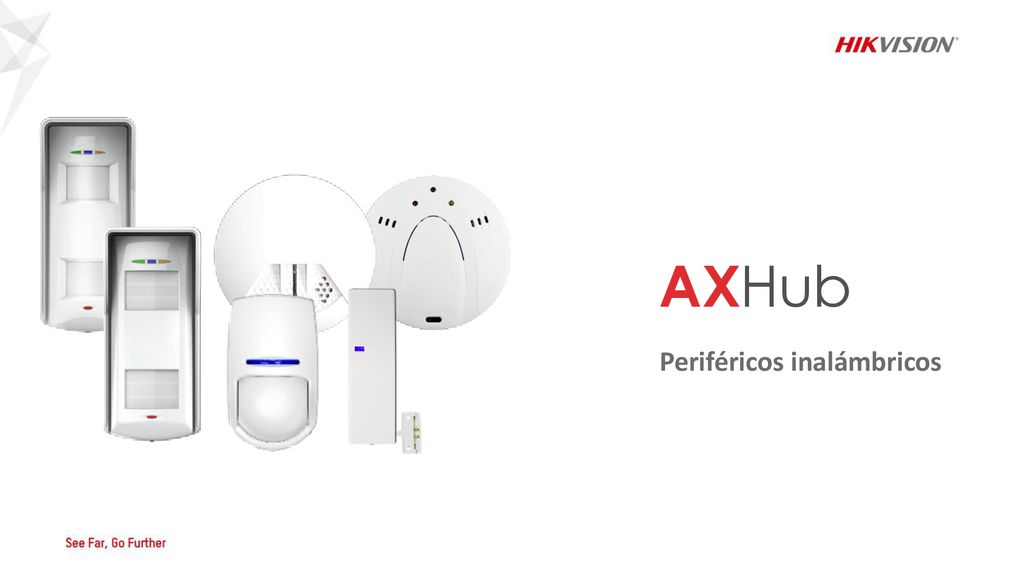

13 AXHub Periféricos inalámbricos

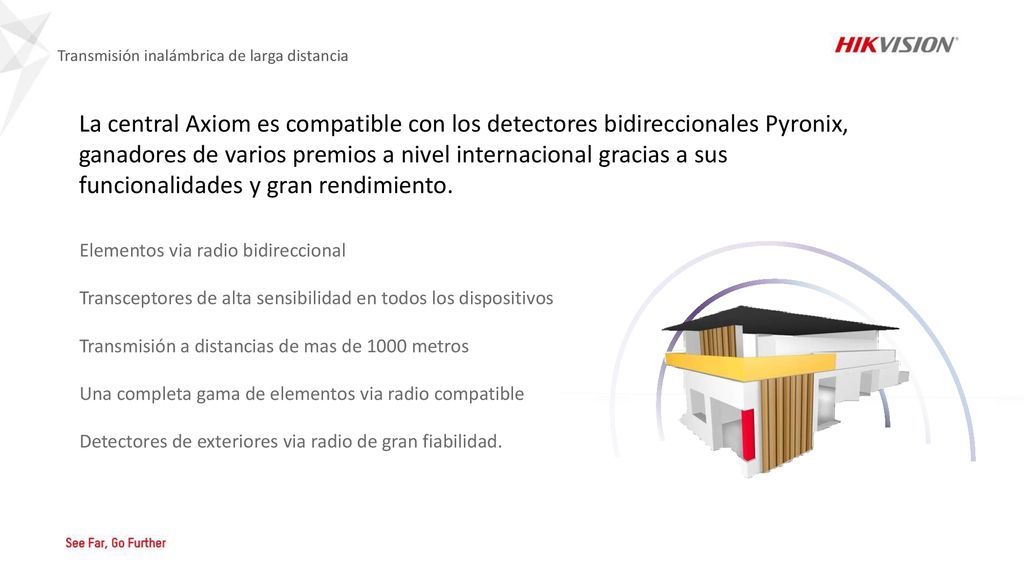

14 Transmisión inalámbrica de larga distancia
La central Axiom es compatible con los detectores bidireccionales Pyronix, ganadores de varios premios a nivel internacional gracias a sus funcionalidades y gran rendimiento. Elementos via radio bidireccional Transceptores de alta sensibilidad en todos los dispositivos Transmisión a distancias de mas de 1000 metros Una completa gama de elementos via radio compatible Detectores de exteriores via radio de gran fiabilidad.

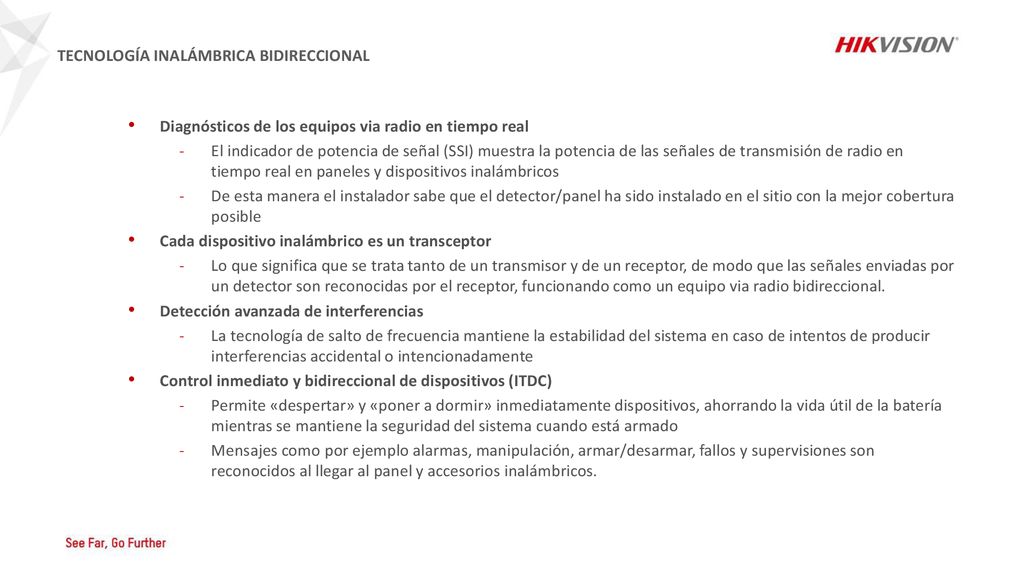

15 TECNOLOGÍA INALÁMBRICA BIDIRECCIONAL
Diagnósticos de los equipos via radio en tiempo real El indicador de potencia de señal (SSI) muestra la potencia de las señales de transmisión de radio en tiempo real en paneles y dispositivos inalámbricos De esta manera el instalador sabe que el detector/panel ha sido instalado en el sitio con la mejor cobertura posible Cada dispositivo inalámbrico es un transceptor Lo que significa que se trata tanto de un transmisor y de un receptor, de modo que las señales enviadas por un detector son reconocidas por el receptor, funcionando como un equipo via radio bidireccional. Detección avanzada de interferencias La tecnología de salto de frecuencia mantiene la estabilidad del sistema en caso de intentos de producir interferencias accidental o intencionadamente Control inmediato y bidireccional de dispositivos (ITDC) Permite «despertar» y «poner a dormir» inmediatamente dispositivos, ahorrando la vida útil de la batería mientras se mantiene la seguridad del sistema cuando está armado Mensajes como por ejemplo alarmas, manipulación, armar/desarmar, fallos y supervisiones son reconocidos al llegar al panel y accesorios inalámbricos.

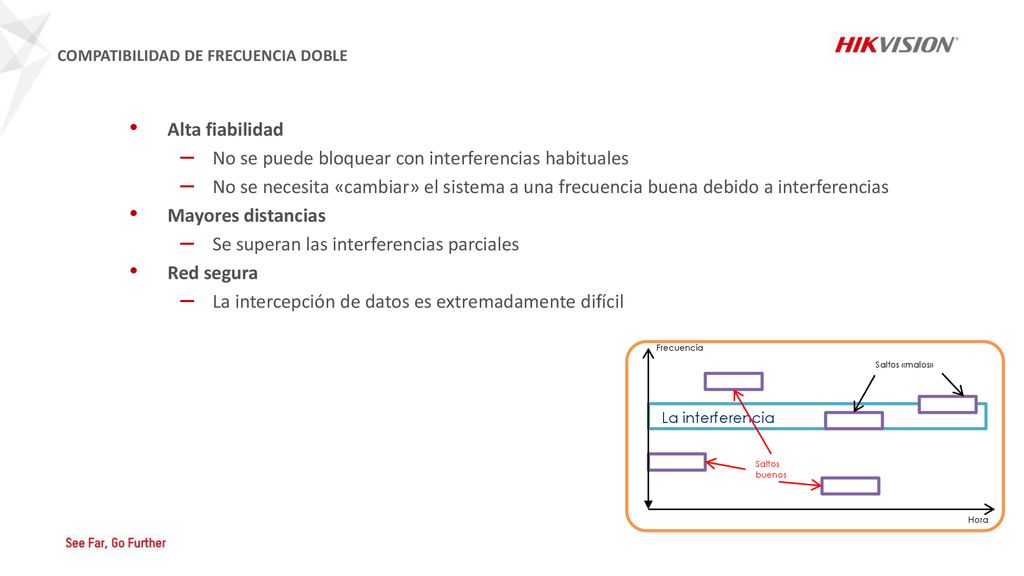

16 No se puede bloquear con interferencias habituales
COMPATIBILIDAD DE FRECUENCIA DOBLE Alta fiabilidad No se puede bloquear con interferencias habituales No se necesita «cambiar» el sistema a una frecuencia buena debido a interferencias Mayores distancias Se superan las interferencias parciales Red segura La intercepción de datos es extremadamente difícil La interferencia Saltos buenos Saltos «malos» Hora Frecuencia

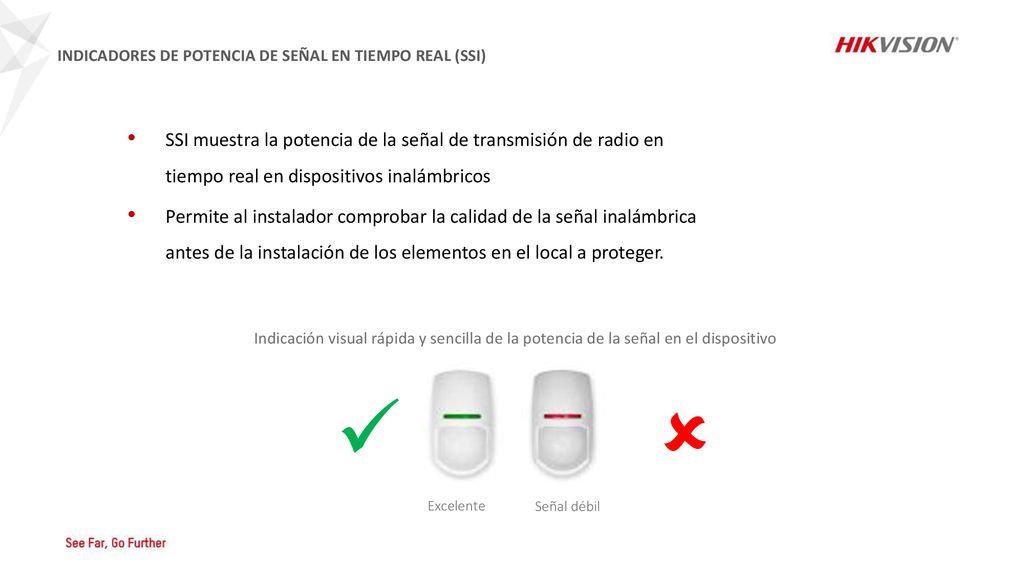

17 INDICADORES DE POTENCIA DE SEÑAL EN TIEMPO REAL (SSI)
SSI muestra la potencia de la señal de transmisión de radio en tiempo real en dispositivos inalámbricos Permite al instalador comprobar la calidad de la señal inalámbrica antes de la instalación de los elementos en el local a proteger. Indicación visual rápida y sencilla de la potencia de la señal en el dispositivo Excelente Señal débil   no se muestra en el panel

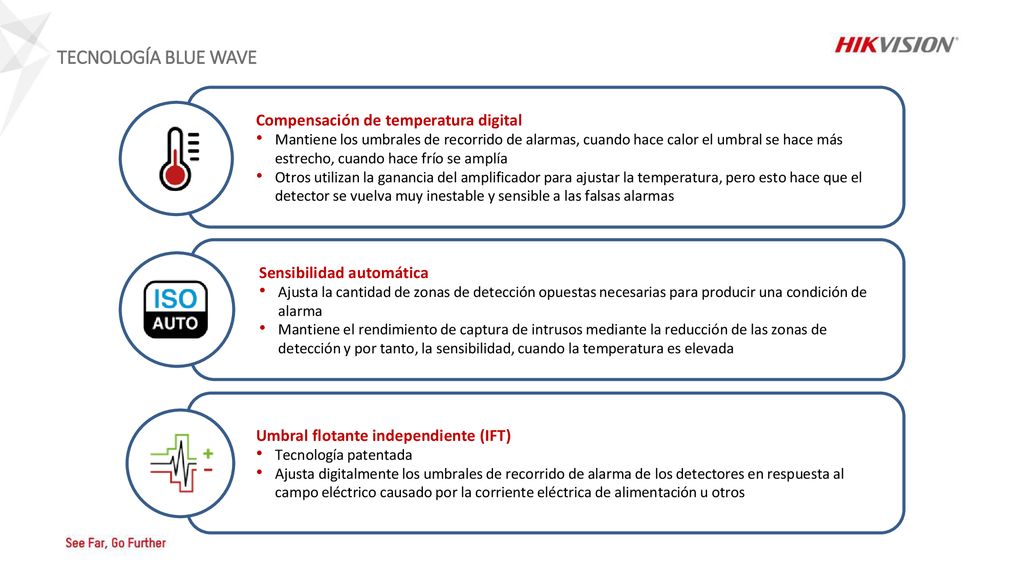

18 TECNOLOGÍA BLUE WAVE Compensación de temperatura digital
Mantiene los umbrales de recorrido de alarmas, cuando hace calor el umbral se hace más estrecho, cuando hace frío se amplía Otros utilizan la ganancia del amplificador para ajustar la temperatura, pero esto hace que el detector se vuelva muy inestable y sensible a las falsas alarmas Sensibilidad automática Ajusta la cantidad de zonas de detección opuestas necesarias para producir una condición de alarma Mantiene el rendimiento de captura de intrusos mediante la reducción de las zonas de detección y por tanto, la sensibilidad, cuando la temperatura es elevada Umbral flotante independiente (IFT) Tecnología patentada Ajusta digitalmente los umbrales de recorrido de alarma de los detectores en respuesta al campo eléctrico causado por la corriente eléctrica de alimentación u otros Beneficios de la tecnología Blue Wave: - Evita las falsas alarmas - Mejora la inmunidad a las interferencias

19 Características comunes:

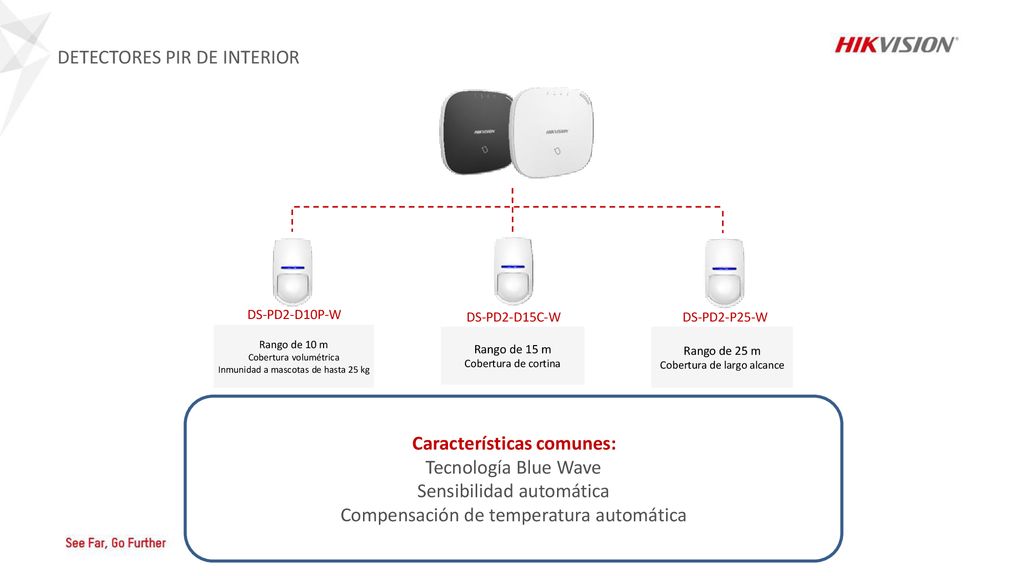

DETECTORES PIR DE INTERIOR DS-PD2-D10P-W DS-PD2-D15C-W DS-PD2-P25-W Rango de 10 m Cobertura volumétrica Inmunidad a mascotas de hasta 25 kg Rango de 15 m Cobertura de cortina Rango de 25 m Cobertura de largo alcance Características comunes: Tecnología Blue Wave Sensibilidad automática Compensación de temperatura automática

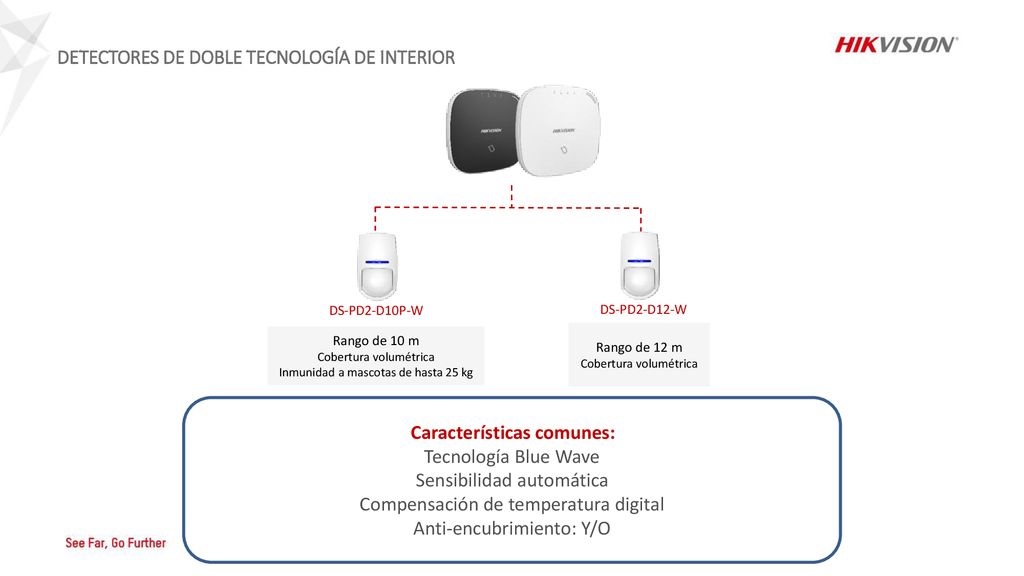

20 Características comunes:
DETECTORES DE DOBLE TECNOLOGÍA DE INTERIOR DS-PD2-D12-W DS-PD2-D10P-W Rango de 12 m Cobertura volumétrica Rango de 10 m Inmunidad a mascotas de hasta 25 kg Características comunes: Tecnología Blue Wave Sensibilidad automática Compensación de temperatura digital Anti-encubrimiento: Y/O

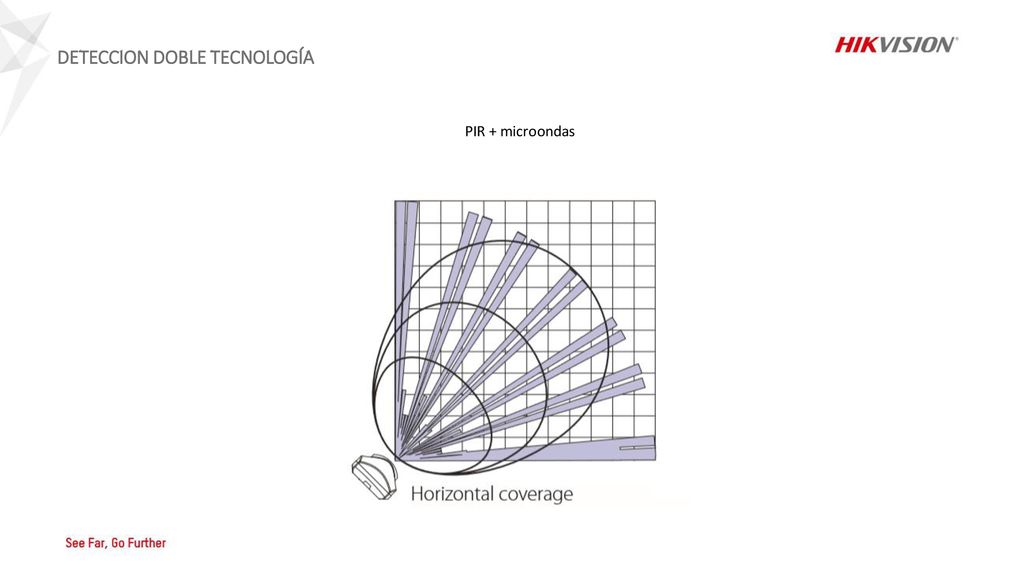

21 DETECCION DOBLE TECNOLOGÍA
PIR + microondas Tecnología doble

22 LÓGICA DE TRIPLE DETECCIÓN
10 m/

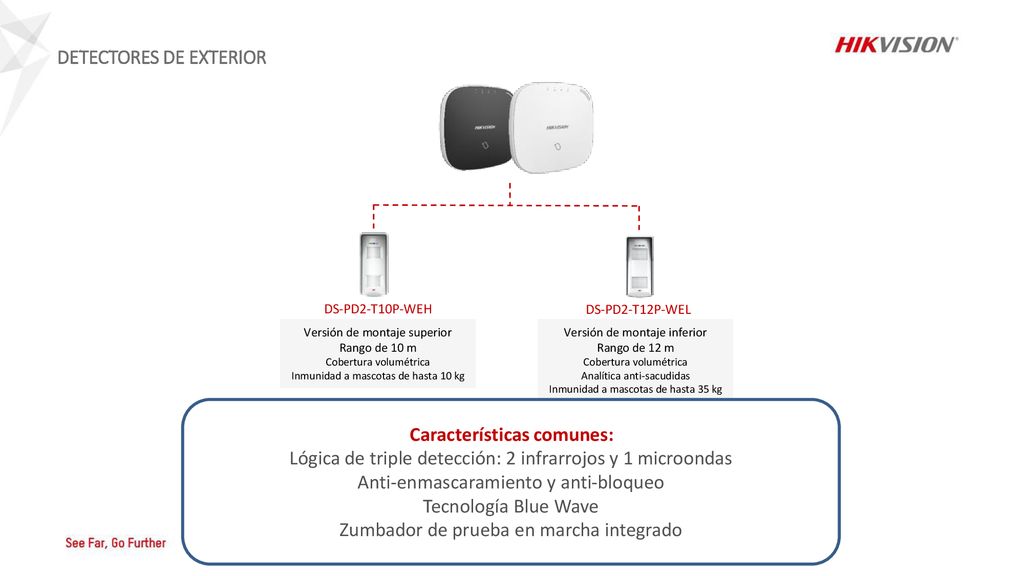

23 Características comunes:
DETECTORES DE EXTERIOR DS-PD2-T10P-WEH DS-PD2-T12P-WEL Versión de montaje superior Rango de 10 m Cobertura volumétrica Inmunidad a mascotas de hasta 10 kg Versión de montaje inferior Rango de 12 m Analítica anti-sacudidas Inmunidad a mascotas de hasta 35 kg Características comunes: Lógica de triple detección: 2 infrarrojos y 1 microondas Anti-enmascaramiento y anti-bloqueo Tecnología Blue Wave Zumbador de prueba en marcha integrado

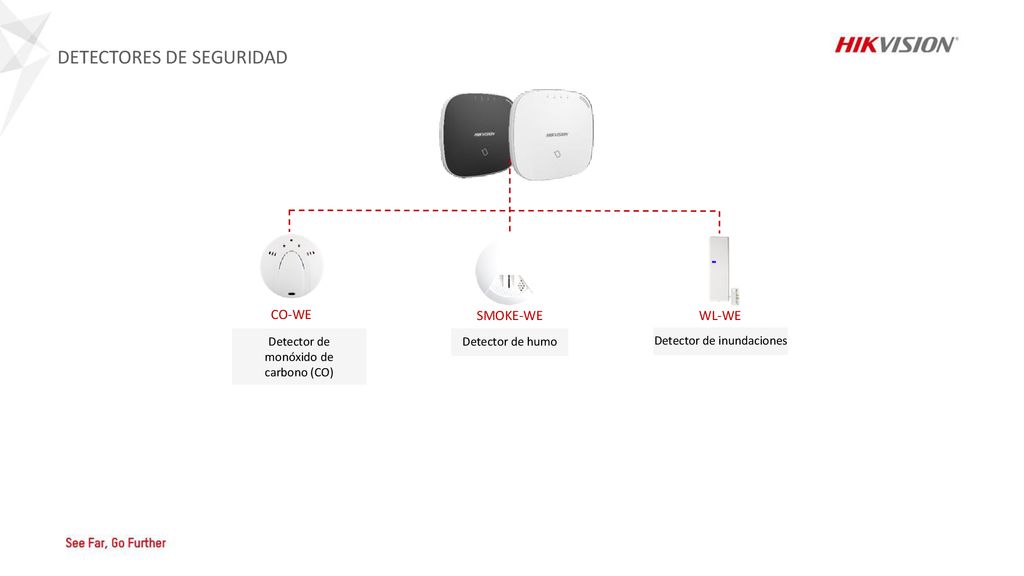

24 DETECTORES DE SEGURIDAD
CO-WE SMOKE-WE WL-WE Detector de monóxido de carbono (CO) Detector de humo Detector de inundaciones

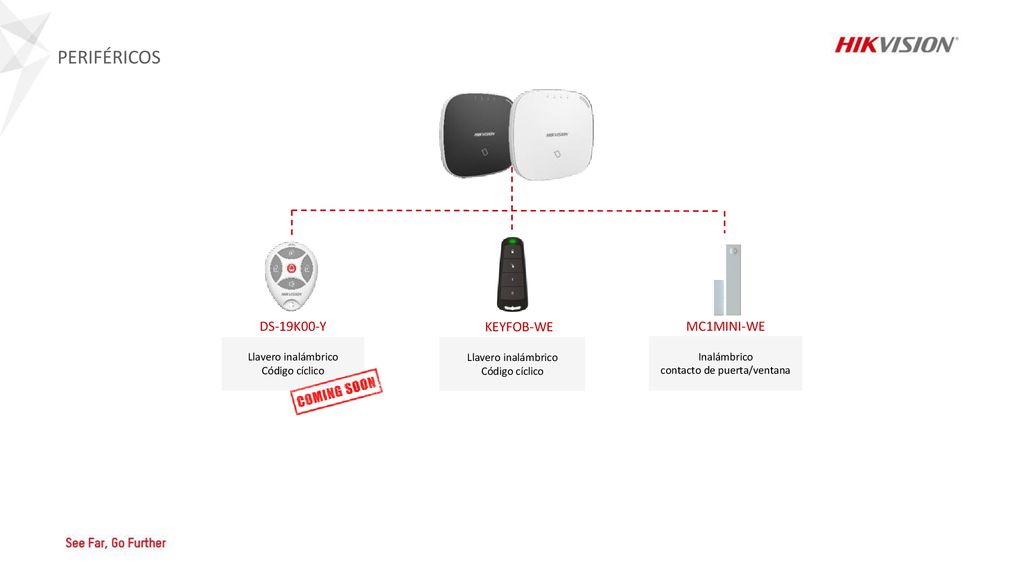

25 contacto de puerta/ventana
PERIFÉRICOS DS-19K00-Y Llavero inalámbrico Código cíclico KEYFOB-WE Llavero inalámbrico Código cíclico MC1MINI-WE Inalámbrico contacto de puerta/ventana Verificación HUD - poner llavero y próximamente.

26 AXHub Argumentos de venta Puntos de venta comerciales

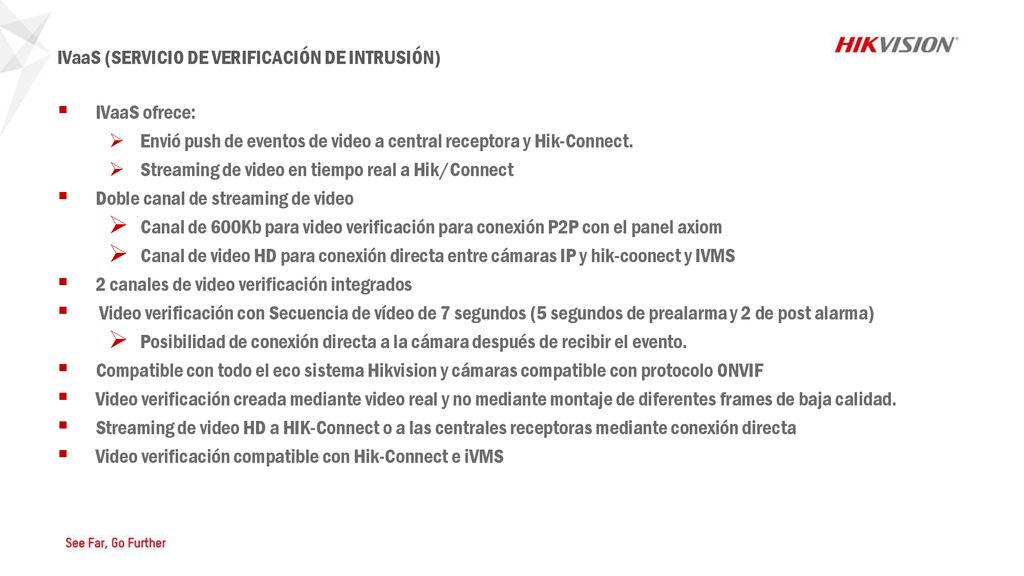

27 IVaaS (SERVICIO DE VERIFICACIÓN DE INTRUSIÓN)
IVaaS ofrece: Envió push de eventos de video a central receptora y Hik-Connect. Streaming de video en tiempo real a Hik/Connect Doble canal de streaming de video Canal de 600Kb para video verificación para conexión P2P con el panel axiom Canal de video HD para conexión directa entre cámaras IP y hik-coonect y IVMS 2 canales de video verificación integrados Video verificación con Secuencia de vídeo de 7 segundos (5 segundos de prealarma y 2 de post alarma) Posibilidad de conexión directa a la cámara después de recibir el evento. Compatible con todo el eco sistema Hikvision y cámaras compatible con protocolo ONVIF Video verificación creada mediante video real y no mediante montaje de diferentes frames de baja calidad. Streaming de video HD a HIK-Connect o a las centrales receptoras mediante conexión directa Video verificación compatible con Hik-Connect e iVMS Este revolucionario servicio ofrece la verificación con vídeo HD para que usuarios y/o estaciones de supervisión puedan confirmar de manera rápida y eficiente eventos del sistema. Otros métodos de verificación de vídeo envían imágenes estáticas de baja calidad para confirmar eventos; IVaaS utiliza la tecnología en la nube para enlazar los sistemas de vídeo e intrusión previamente separados en una plataforma. Esto significa que los sistemas de cámaras de Hikvision y los sistemas de alarmas funcionan conjuntamente para proporcionar secuencias de vídeo HD en vivo directamente a través de Hik-Connect e iVMS o de forma inmediata a las estaciones de supervisión, para tomar decisiones activas más rápidamente y más eficazmente en caso de una activación.  Con IVaaS, esta plataforma única ofrece además notificaciones de alarmas y forzadas (Push), armado y desarmado remoto, visualización en directo y entradas de cámara grabadas, así como operaciones de gestión de usuarios.

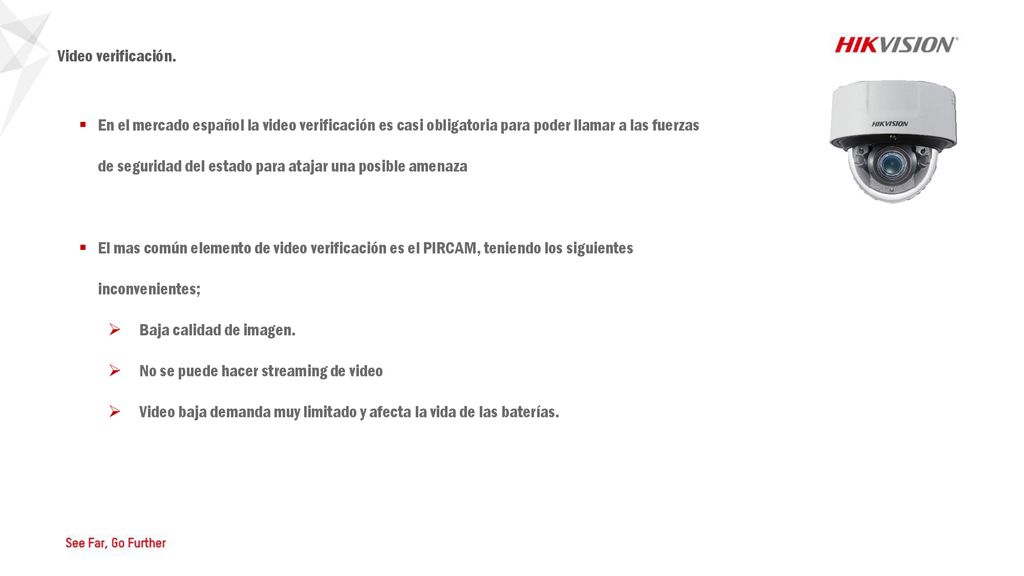

28 Video verificación. En el mercado español la video verificación es casi obligatoria para poder llamar a las fuerzas de seguridad del estado para atajar una posible amenaza El mas común elemento de video verificación es el PIRCAM, teniendo los siguientes inconvenientes; Baja calidad de imagen. No se puede hacer streaming de video Video baja demanda muy limitado y afecta la vida de las baterías.

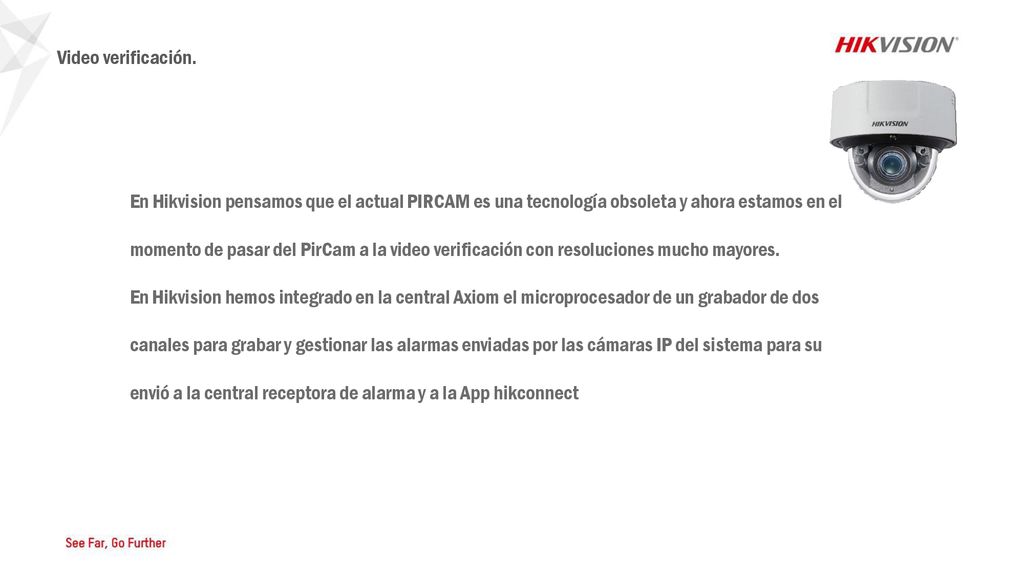

29 Video verificación. En Hikvision pensamos que el actual PIRCAM es una tecnología obsoleta y ahora estamos en el momento de pasar del PirCam a la video verificación con resoluciones mucho mayores. En Hikvision hemos integrado en la central Axiom el microprocesador de un grabador de dos canales para grabar y gestionar las alarmas enviadas por las cámaras IP del sistema para su envió a la central receptora de alarma y a la App hikconnect

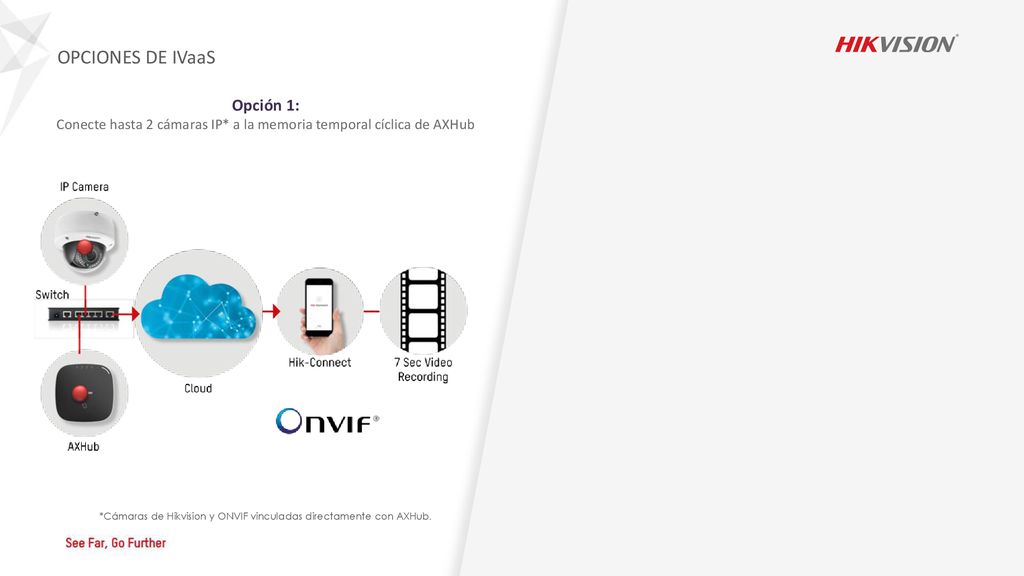

30 OPCIONES DE IVaaS Opción 1:
Conecte hasta 2 cámaras IP* a la memoria temporal cíclica de AXHub AXHub dispone de una memoria temporal de vídeo integrada que hace las veces de un videograbador de 2 canales. Option1: Permite conectar 2 cámaras (Hikvision u ONVIF) directamente a AXHub; AXHub grabará las secuencias y, en caso de producirse una alarma, enviará por o a Hik-Connect una secuencia de vídeo de 7 segundos. (La resolución es vídeo 4CIF 704 x 576), que abarca 5 segundos antes de la activación y 2 segundos después de la activación. Opción 2: Permite la verificación de vídeo HD de las cámaras IP de Hikvision vinculadas a través de la nube. *Cámaras de Hikvision y ONVIF vinculadas directamente con AXHub.

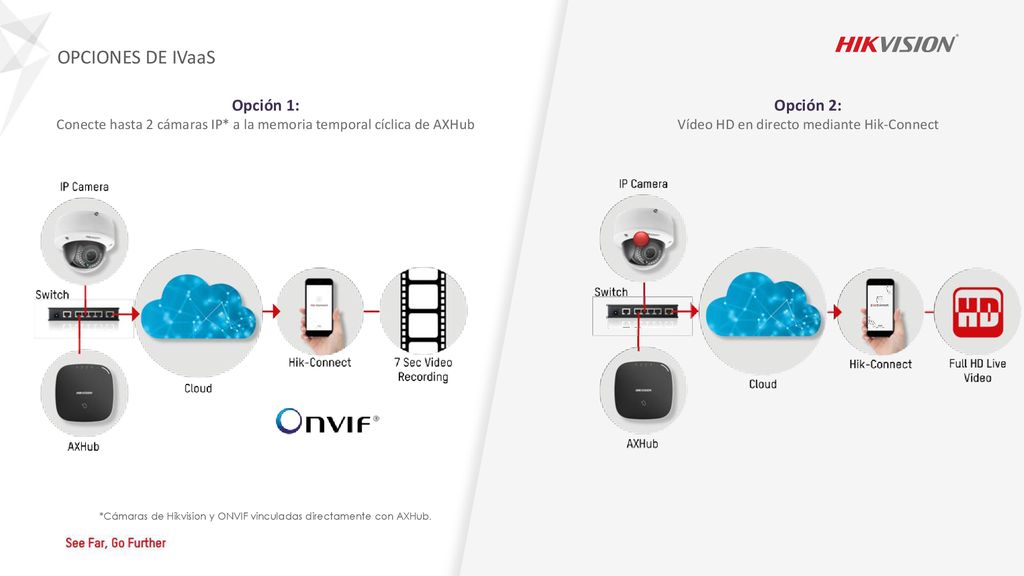

31 OPCIONES DE IVaaS Opción 1: Opción 2:
Conecte hasta 2 cámaras IP* a la memoria temporal cíclica de AXHub Opción 2: Vídeo HD en directo mediante Hik-Connect AXHub dispone de una memoria temporal de vídeo integrada que hace las veces de un videograbador de 2 canales. Option1: Permite conectar 2 cámaras (Hikvision u ONVIF) directamente a AXHub; AXHub grabará las secuencias y, en caso de producirse una alarma, enviará por o a Hik-Connect una secuencia de vídeo de 7 segundos. (La resolución es vídeo 4CIF 704 x 576), que abarca 5 segundos antes de la activación y 2 segundos después de la activación. Opción 2: Permite la verificación de vídeo HD de las cámaras IP de Hikvision vinculadas a través de la nube. *Cámaras de Hikvision y ONVIF vinculadas directamente con AXHub.

32 Conecte la alimentación y los cables de comunicación al panel
INSTALACION SENCILLA EN 3 PASOS    Fije la base a la pared Conecte la alimentación y los cables de comunicación al panel Fije el panel a la placa posterior

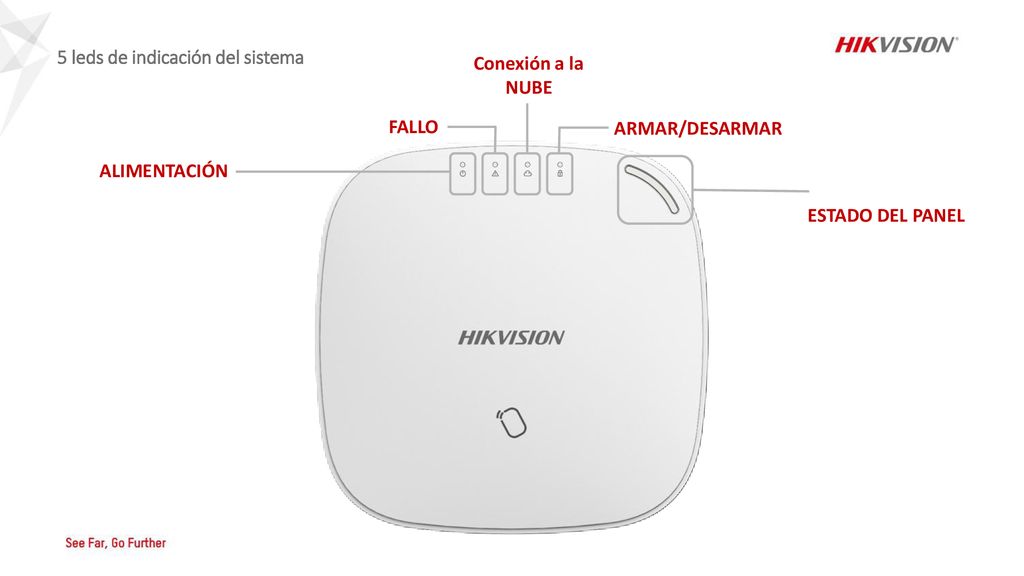

33 5 leds de indicación del sistema
Conexión a la NUBE FALLO ARMAR/DESARMAR ALIMENTACIÓN ESTADO DEL PANEL

34 Totalmente traducido al Español

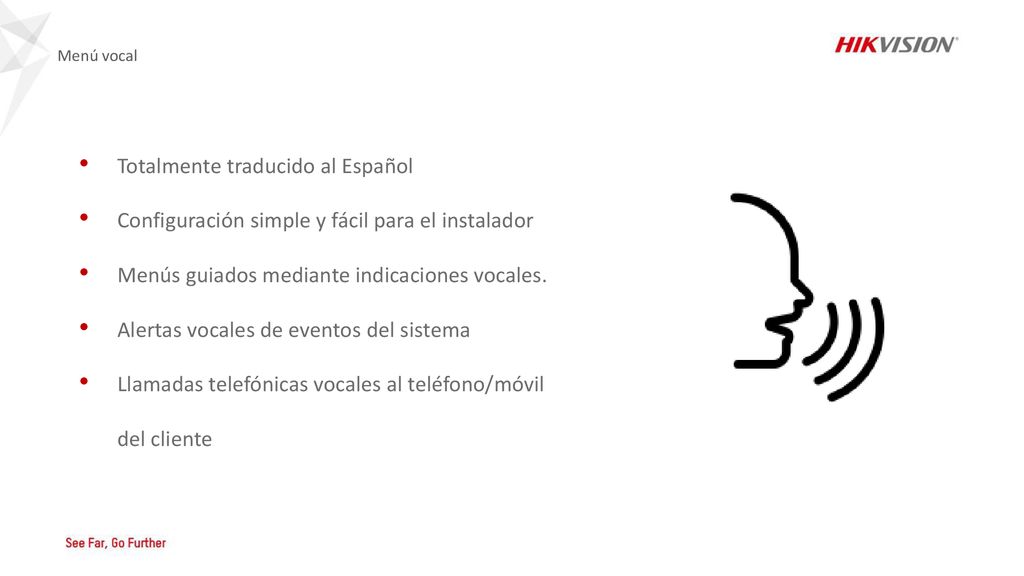

Menú vocal Totalmente traducido al Español Configuración simple y fácil para el instalador Menús guiados mediante indicaciones vocales. Alertas vocales de eventos del sistema Llamadas telefónicas vocales al teléfono/móvil del cliente

35 Función marcador por voz

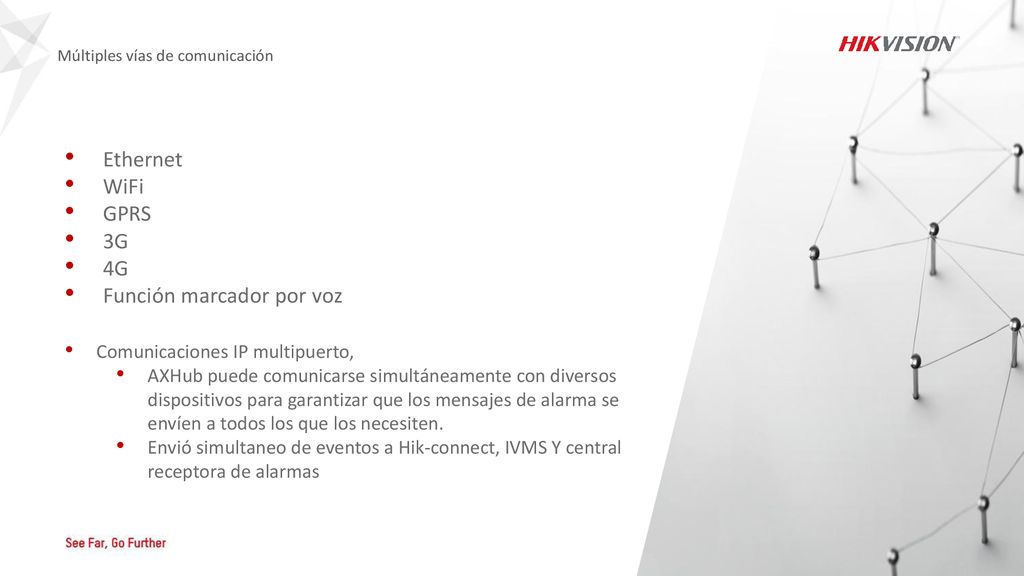

Múltiples vías de comunicación Ethernet WiFi GPRS 3G 4G Función marcador por voz Comunicaciones IP multipuerto, AXHub puede comunicarse simultáneamente con diversos dispositivos para garantizar que los mensajes de alarma se envíen a todos los que los necesiten. Envió simultaneo de eventos a Hik-connect, IVMS Y central receptora de alarmas MÚLTIPLES VÍAS DE COMUNICACIÓN  La variedad de las vías de comunicación disponibles con AXHub es inigualable. Ofrece conexiones de red local, Wi-Fi, GPRS y 3G/4G con módulos de comunicación integrados y conectores para una instalación más sencilla y económica. Con comunicaciones IP multipuerto, AXHub puede también comunicarse simultáneamente con diversos dispositivos para garantizar que los mensajes de alarma se envíen a todos los que los necesiten.  AXHub puede además notificar hasta 6 números de teléfono en el caso de un alarma mediante llamadas de voz, lo que ofrece gran flexibilidad en la forma en que se notifican los eventos del sistema a los usuarios finales.

36 Enrolamiento automático de detectores con mensajes vocales,

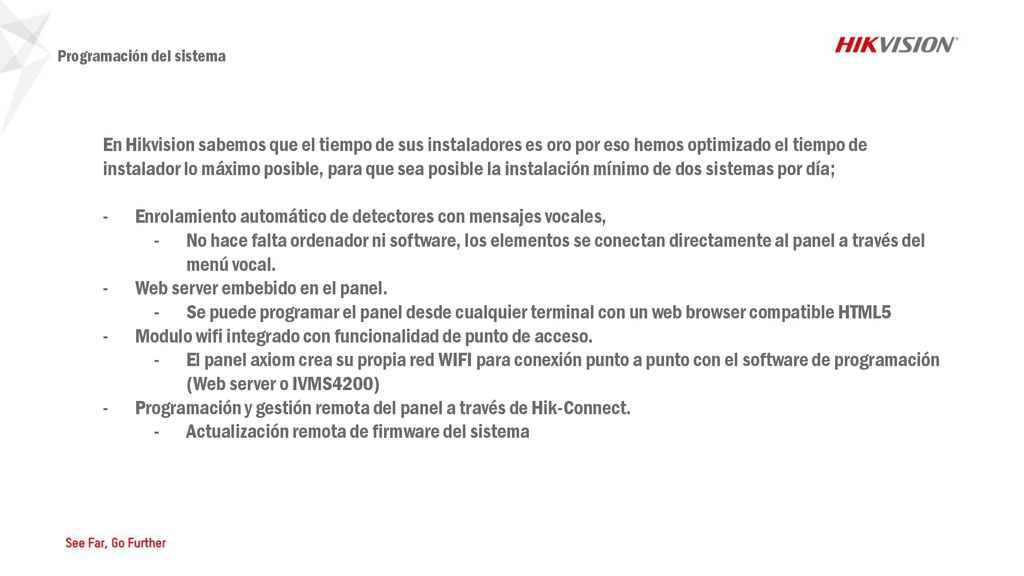

Programación del sistema En Hikvision sabemos que el tiempo de sus instaladores es oro por eso hemos optimizado el tiempo de instalador lo máximo posible, para que sea posible la instalación mínimo de dos sistemas por día; Enrolamiento automático de detectores con mensajes vocales, No hace falta ordenador ni software, los elementos se conectan directamente al panel a través del menú vocal. Web server embebido en el panel. Se puede programar el panel desde cualquier terminal con un web browser compatible HTML5 Modulo wifi integrado con funcionalidad de punto de acceso. El panel axiom crea su propia red WIFI para conexión punto a punto con el software de programación (Web server o IVMS4200) Programación y gestión remota del panel a través de Hik-Connect. Actualización remota de firmware del sistema CONFIGURACIÓN E INSTALACIÓN SENCILLAS  Configurar el sistema no podía ser más sencillo, con una interfaz intuitiva y fácil de utilizar. Conéctese al panel directamente mediante nuestro navegador web o con iVMS-4200 en un ordenador portátil para una configuración in situ o también puede programar el sistema utilizando la App Hik-Connect. El aprendizaje de dispositivos y sensores en el sistema es también sencillo utilizando la característica de pulsación de un botón en todos los dispositivos inalámbricos de Hikvision, para ahorrar tiempo y dinero.

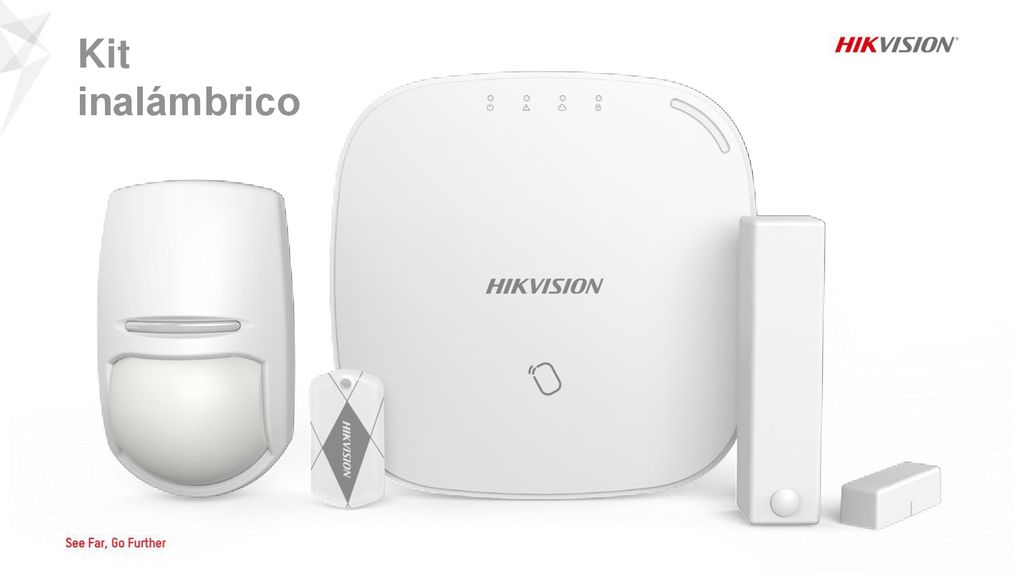

37 Kit inalámbrico PARA USO INTERNO SOLAMENTE

38 Concentrador Axiom con lector de tarjetas

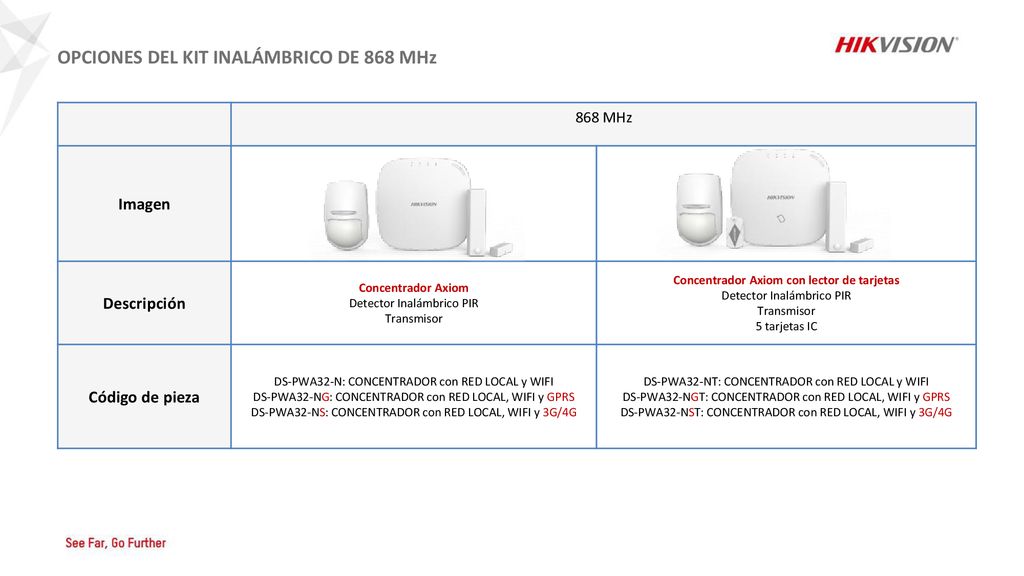

OPCIONES DEL KIT INALÁMBRICO DE 868 MHz 868 MHz Imagen Descripción Concentrador Axiom Detector Inalámbrico PIR Transmisor Concentrador Axiom con lector de tarjetas 5 tarjetas IC Código de pieza DS-PWA32-N: CONCENTRADOR con RED LOCAL y WIFI DS-PWA32-NG: CONCENTRADOR con RED LOCAL, WIFI y GPRS DS-PWA32-NS: CONCENTRADOR con RED LOCAL, WIFI y 3G/4G DS-PWA32-NT: CONCENTRADOR con RED LOCAL y WIFI DS-PWA32-NGT: CONCENTRADOR con RED LOCAL, WIFI y GPRS DS-PWA32-NST: CONCENTRADOR con RED LOCAL, WIFI y 3G/4G

39 Productos de Hikvision
REGLA DE DENOMINACIÓN DE AXHub DS-PWA32-XXX Productos de alarmas AXIOM Productos de Hikvision H: HUB (CONCENTRADOR) 32 zonas R: Lector de tarjetas integrado Inalámbrico G: GPRS S: 3/4G P.ej. DS-PWA32-HSR Concentrador inalámbrico HIKVISION Axiom, 32 zonas, 3/4G, admite tarjetas MF.

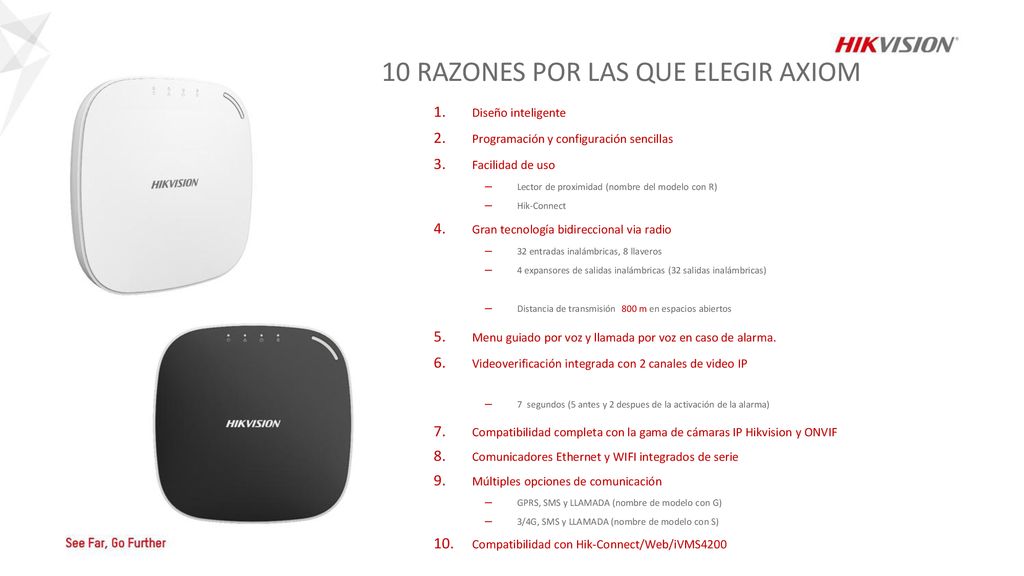

40 10 RAZONES POR LAS QUE ELEGIR AXIOM
Diseño inteligente Programación y configuración sencillas Facilidad de uso Lector de proximidad (nombre del modelo con R) Hik-Connect Gran tecnología bidireccional via radio 32 entradas inalámbricas, 8 llaveros 4 expansores de salidas inalámbricas (32 salidas inalámbricas) Distancia de transmisión 800 m en espacios abiertos Menu guiado por voz y llamada por voz en caso de alarma. Videoverificación integrada con 2 canales de video IP 7 segundos (5 antes y 2 despues de la activación de la alarma) Compatibilidad completa con la gama de cámaras IP Hikvision y ONVIF Comunicadores Ethernet y WIFI integrados de serie Múltiples opciones de comunicación GPRS, SMS y LLAMADA (nombre de modelo con G) 3/4G, SMS y LLAMADA (nombre de modelo con S) Compatibilidad con Hik-Connect/Web/iVMS4200

41 ¡Gracias!
