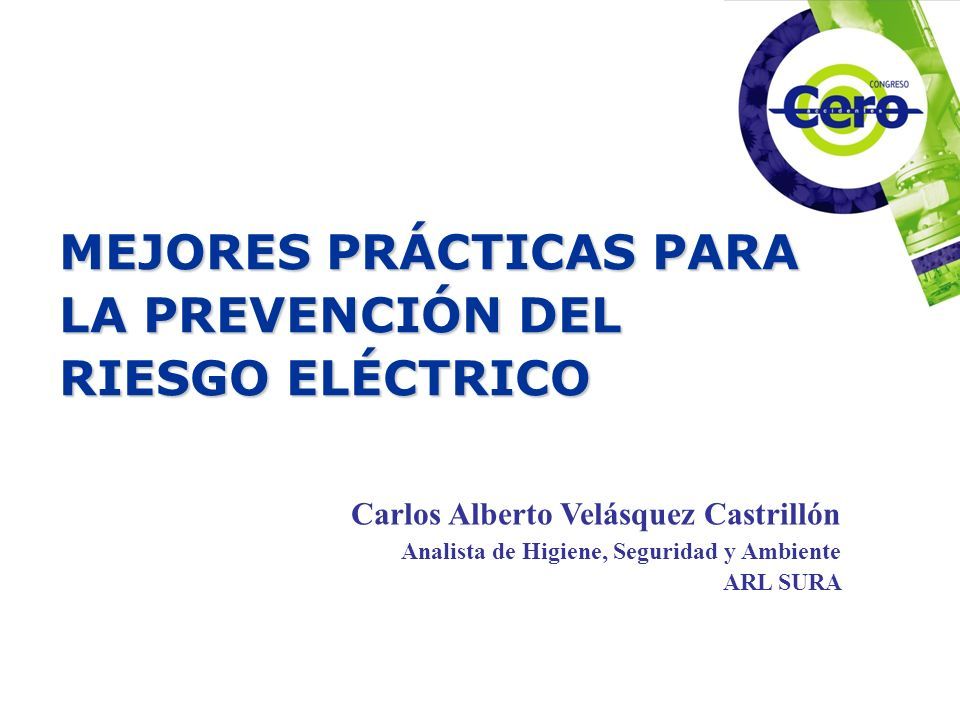

1 MEJORES PRÁCTICAS PARA LA PREVENCIÓN DEL RIESGO ELÉCTRICO Carlos Alberto Velásquez Castrillón Analista de Higiene, Seguridad y Ambiente ARL SURA

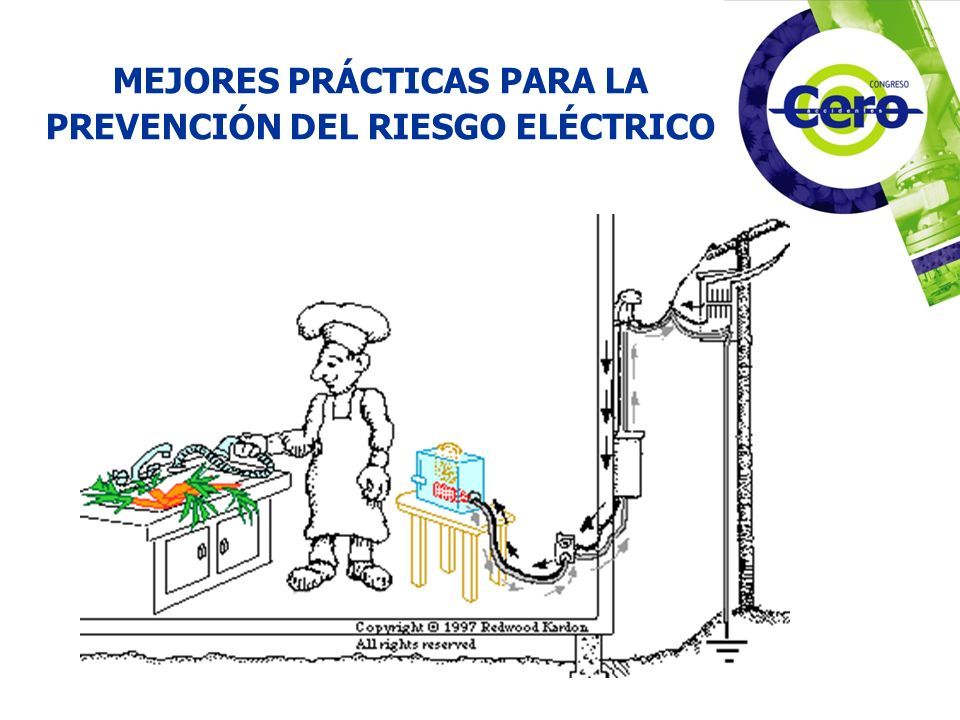

2 MEJORES PRÁCTICAS PARA LA PREVENCIÓN DEL RIESGO ELÉCTRICO

3 INTRODUCCIÓN ENERGÍA ELÉCTRICA DESARROLLO INDUSTRIAL Y ECONÓMICO DE LOS PAISES

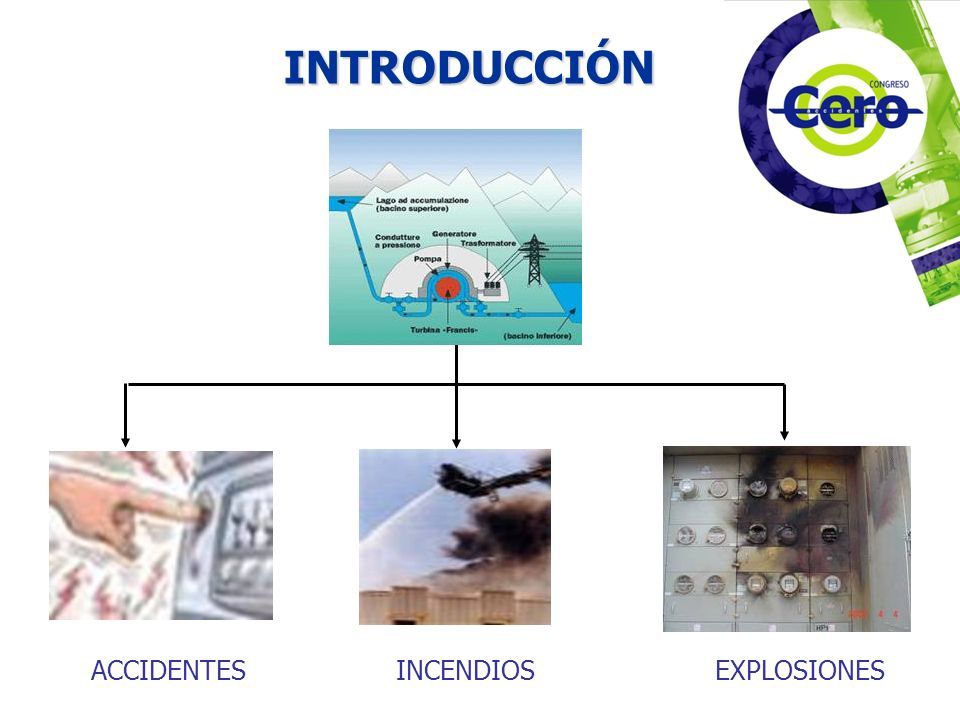

4 INTRODUCCIÓN ACCIDENTESINCENDIOSEXPLOSIONES

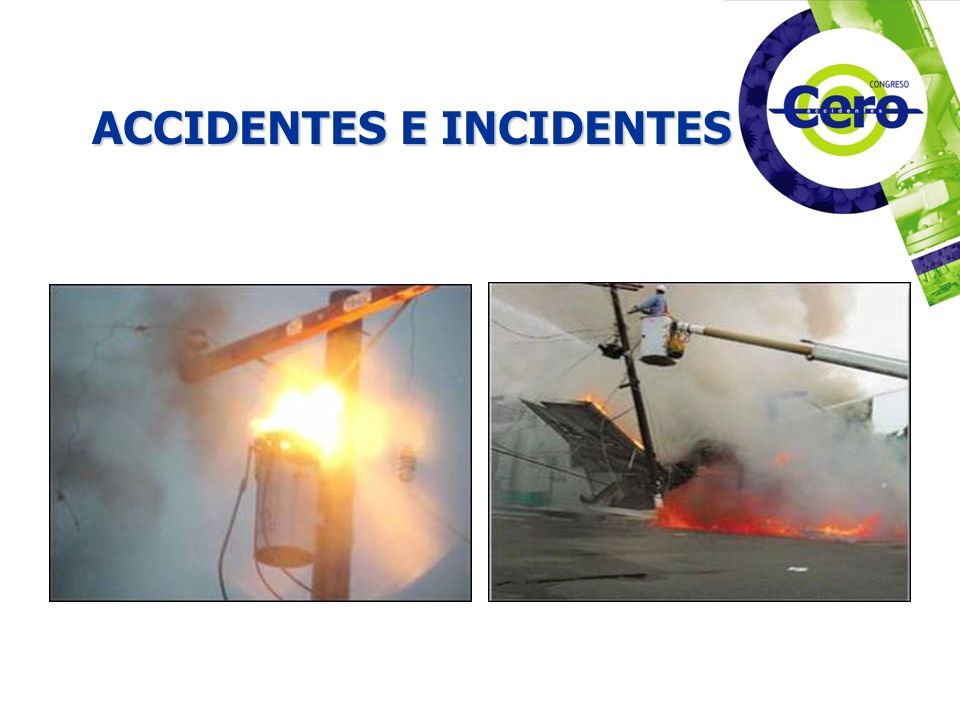

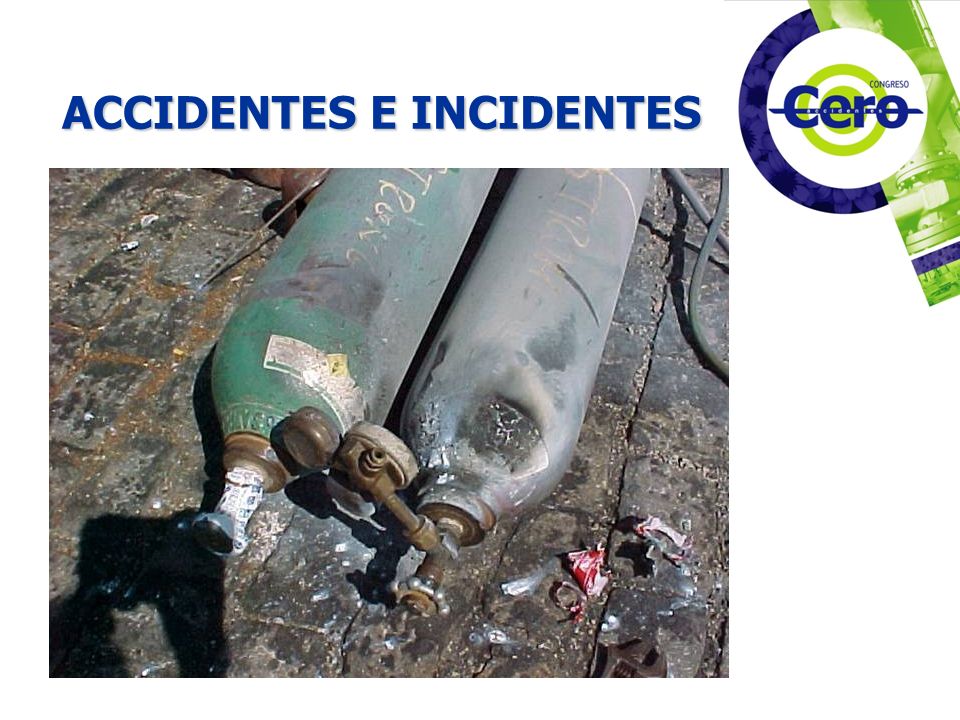

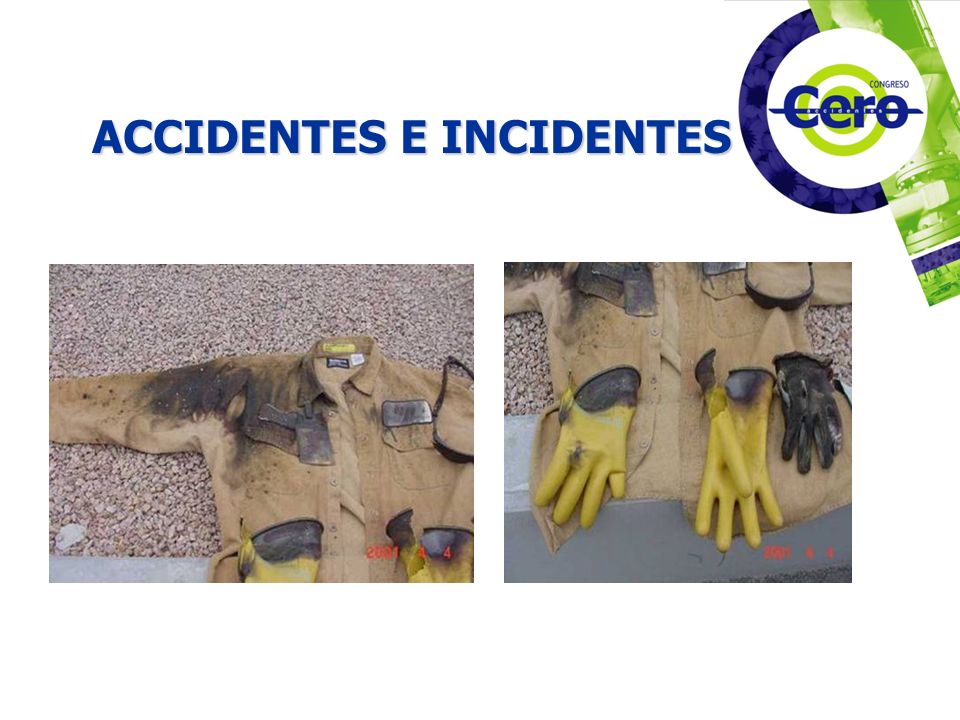

5 ACCIDENTES E INCIDENTES

6

7

8 Estos accidentes generan innumerables pérdidas Económicas y Humanas IndustriaSociedad

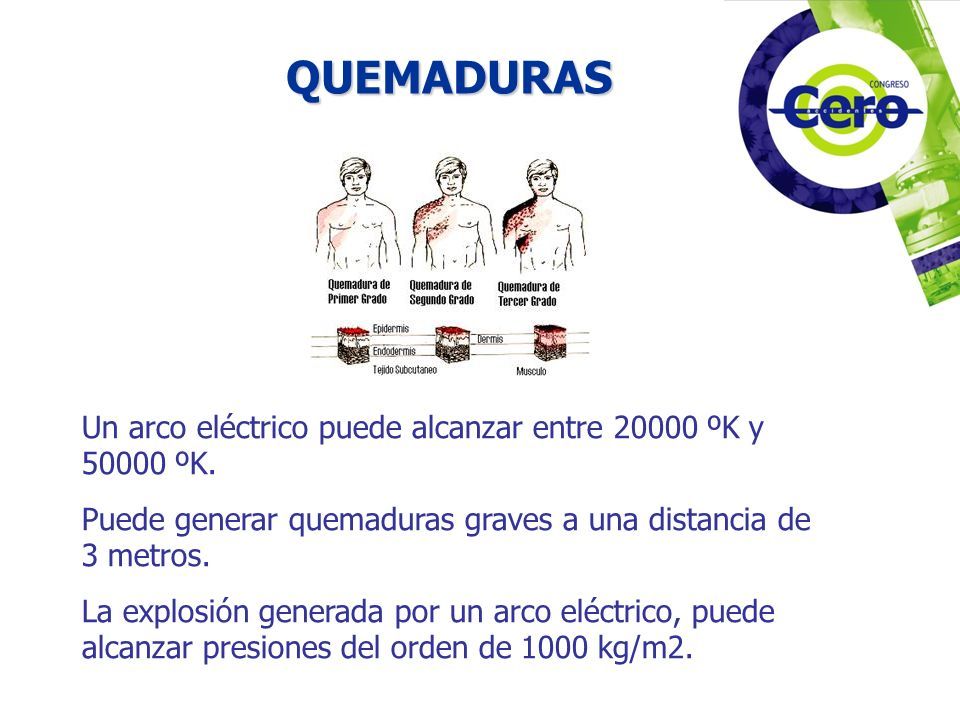

9 QUEMADURAS Un arco eléctrico puede alcanzar entre 20000 ºK y 50000 ºK. Puede generar quemaduras graves a una distancia de 3 metros. La explosión generada por un arco eléctrico, puede alcanzar presiones del orden de 1000 kg/m2.

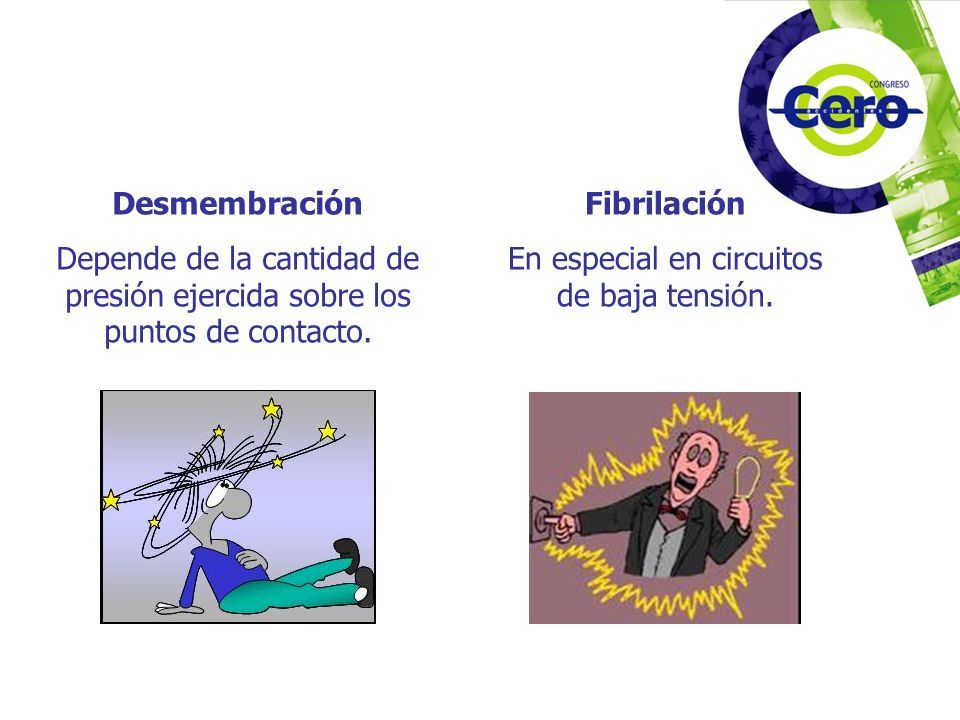

10 Fibrilación En especial en circuitos de baja tensión. Desmembración Depende de la cantidad de presión ejercida sobre los puntos de contacto.

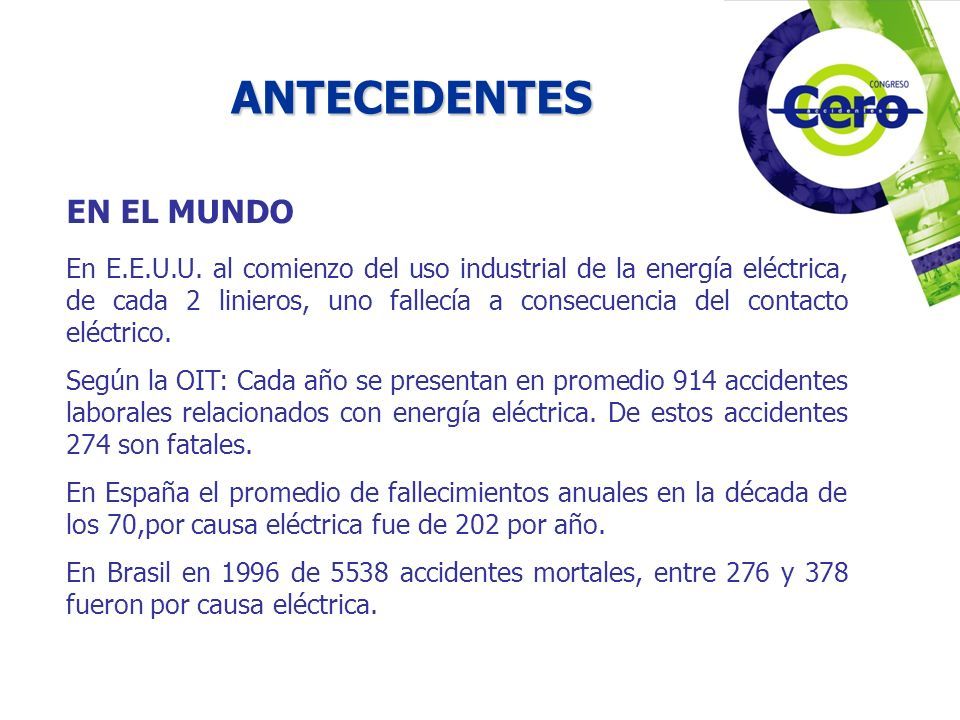

11 ANTECEDENTES EN EL MUNDO En E.E.U.U. al comienzo del uso industrial de la energía eléctrica, de cada 2 linieros, uno fallecía a consecuencia del contacto eléctrico. Según la OIT: Cada año se presentan en promedio 914 accidentes laborales relacionados con energía eléctrica. De estos accidentes 274 son fatales. En España el promedio de fallecimientos anuales en la década de los 70,por causa eléctrica fue de 202 por año. En Brasil en 1996 de 5538 accidentes mortales, entre 276 y 378 fueron por causa eléctrica.

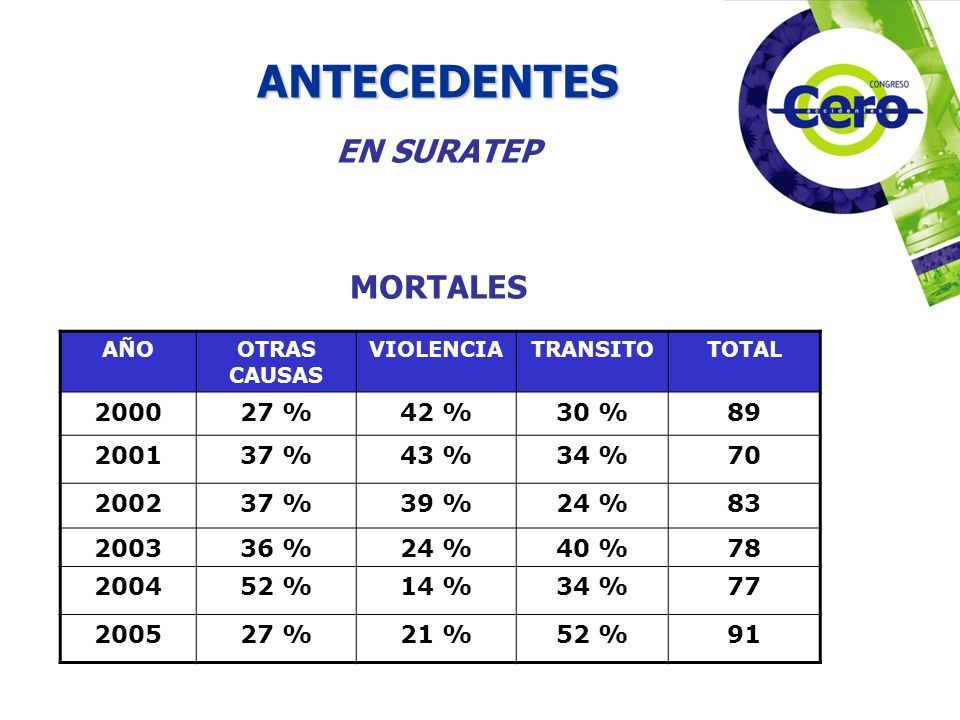

12 ANTECEDENTES EN SURATEP AÑOOTRAS CAUSAS VIOLENCIATRANSITOTOTAL 200027 %42 %30 %89 200137 %43 %34 %70 200237 %39 %24 %83 200336 %24 %40 %78 200452 %14 %34 %77 200527 %21 %52 %91 MORTALES

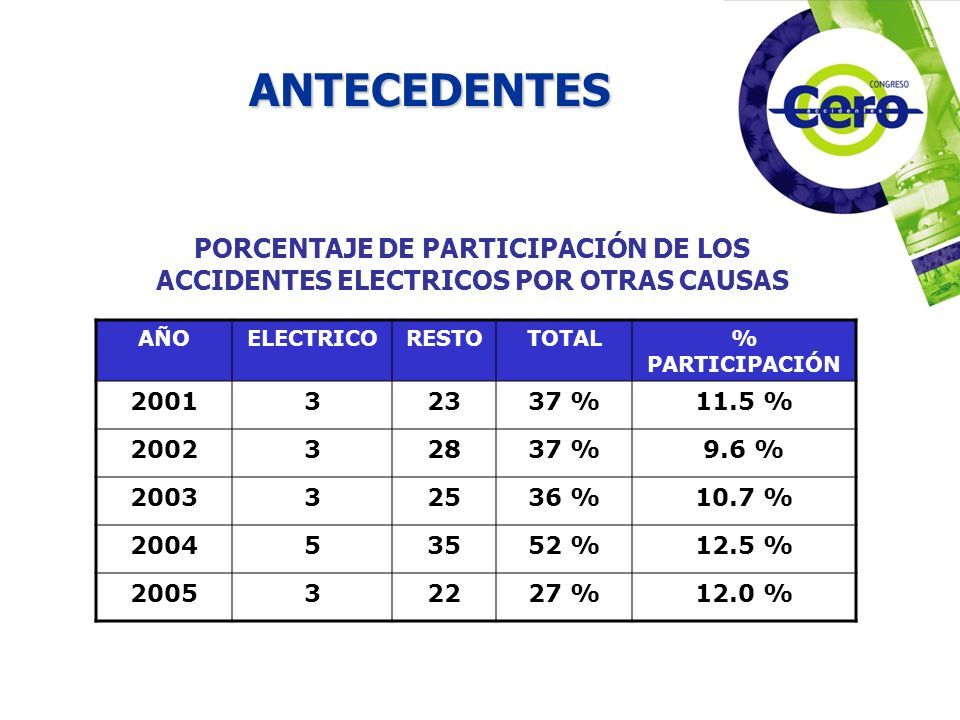

13 ANTECEDENTES PORCENTAJE DE PARTICIPACIÓN DE LOS ACCIDENTES ELECTRICOS POR OTRAS CAUSAS AÑOELECTRICORESTOTOTAL% PARTICIPACIÓN 200132337 %11.5 % 200232837 %9.6 % 200332536 %10.7 % 200453552 %12.5 % 200532227 %12.0 %

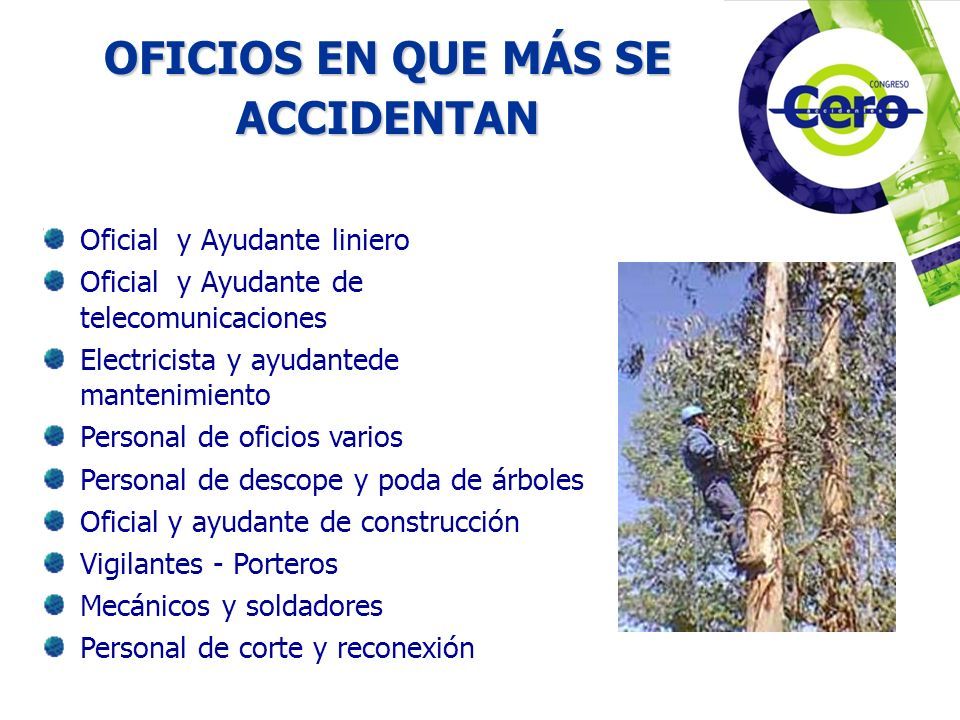

14 OFICIOS EN QUE MÁS SE ACCIDENTAN Oficial y Ayudante liniero Oficial y Ayudante de telecomunicaciones Electricista y ayudantede mantenimiento Personal de oficios varios Personal de descope y poda de árboles Oficial y ayudante de construcción Vigilantes - Porteros Mecánicos y soldadores Personal de corte y reconexión

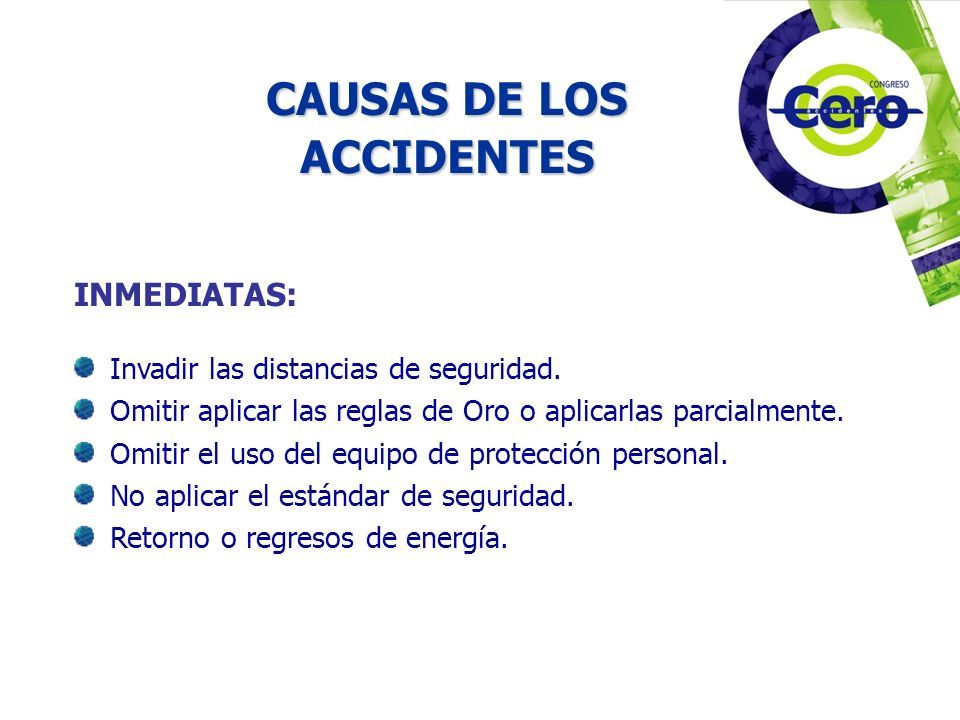

15 CAUSAS DE LOS ACCIDENTES Invadir las distancias de seguridad. Omitir aplicar las reglas de Oro o aplicarlas parcialmente. Omitir el uso del equipo de protección personal. No aplicar el estándar de seguridad. Retorno o regresos de energía. INMEDIATAS:

16 Circuitos defectuosos. Equipos defectuosos. Uso de herramienta inapropiada. Herramienta defectuosa. Trabajar en un circuito diferente al programado. CAUSAS DE LOS ACCIDENTES INMEDIATAS:

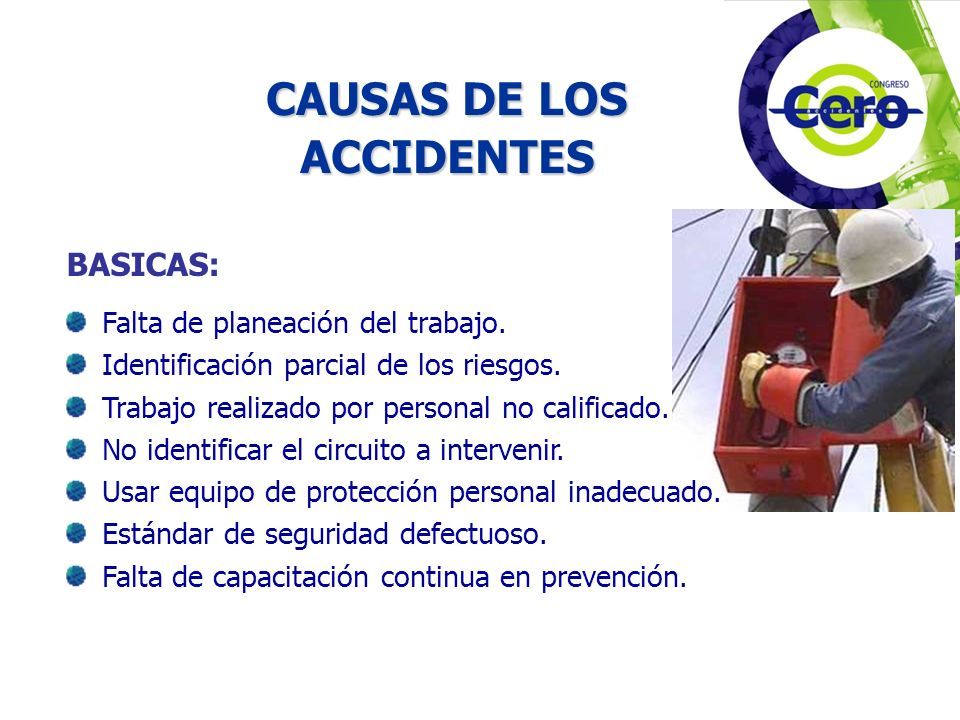

17 Falta de planeación del trabajo. Identificación parcial de los riesgos. Trabajo realizado por personal no calificado. No identificar el circuito a intervenir. Usar equipo de protección personal inadecuado. Estándar de seguridad defectuoso. Falta de capacitación continua en prevención. CAUSAS DE LOS ACCIDENTES BASICAS:

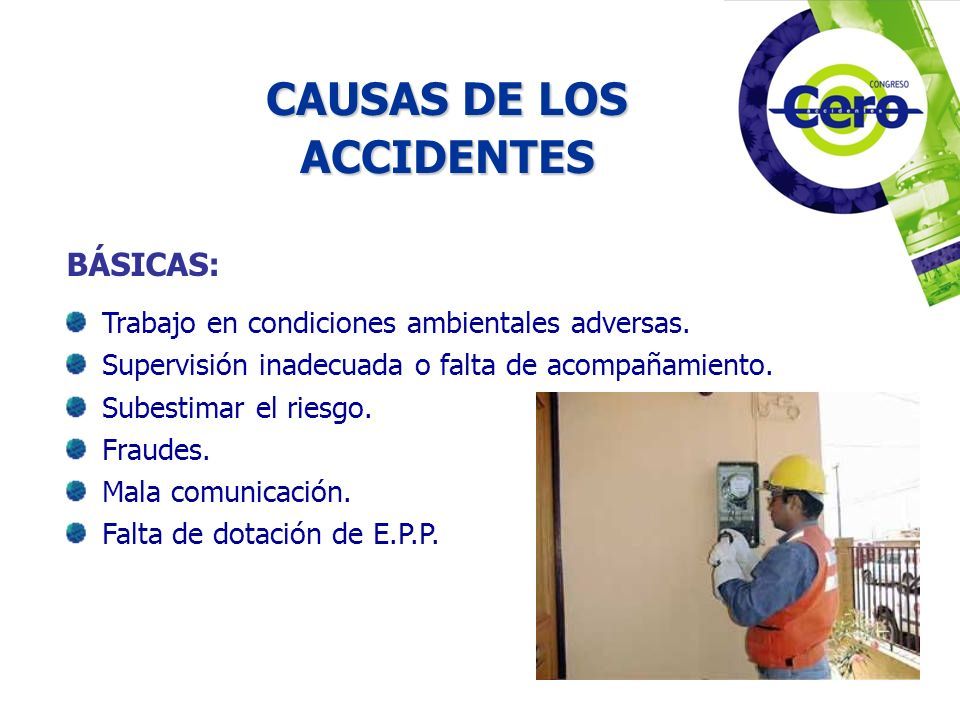

18 Trabajo en condiciones ambientales adversas. Supervisión inadecuada o falta de acompañamiento. Subestimar el riesgo. Fraudes. Mala comunicación. Falta de dotación de E.P.P. CAUSAS DE LOS ACCIDENTES BÁSICAS:

19 “LA ENERGÍA ELÉCTRICA NO SE VE” RECUERDE …

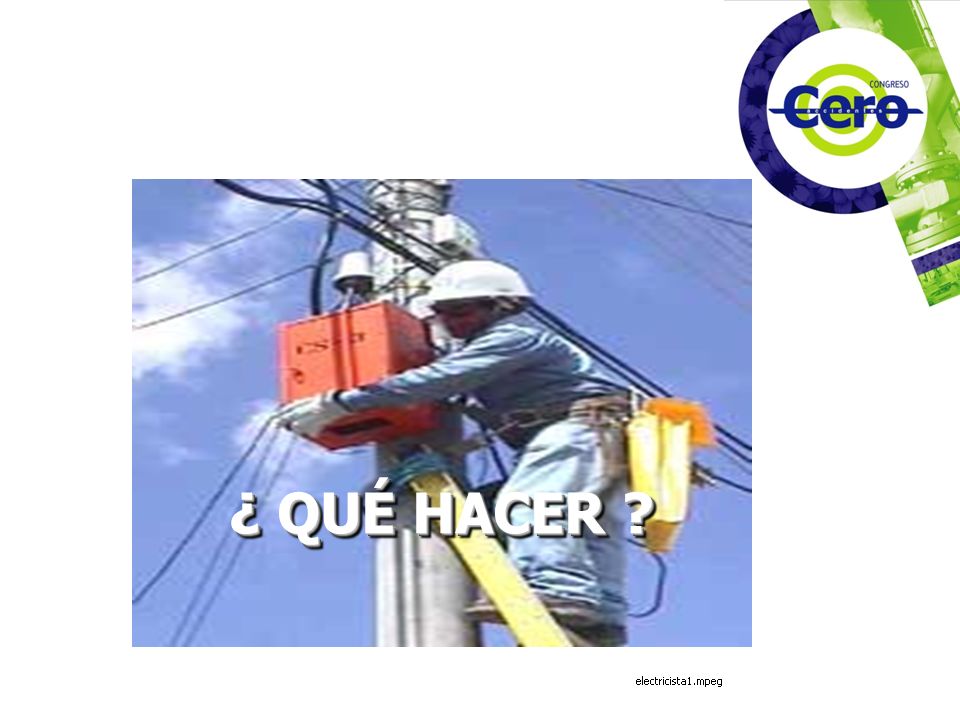

20 ¿ QUÉ HACER ?

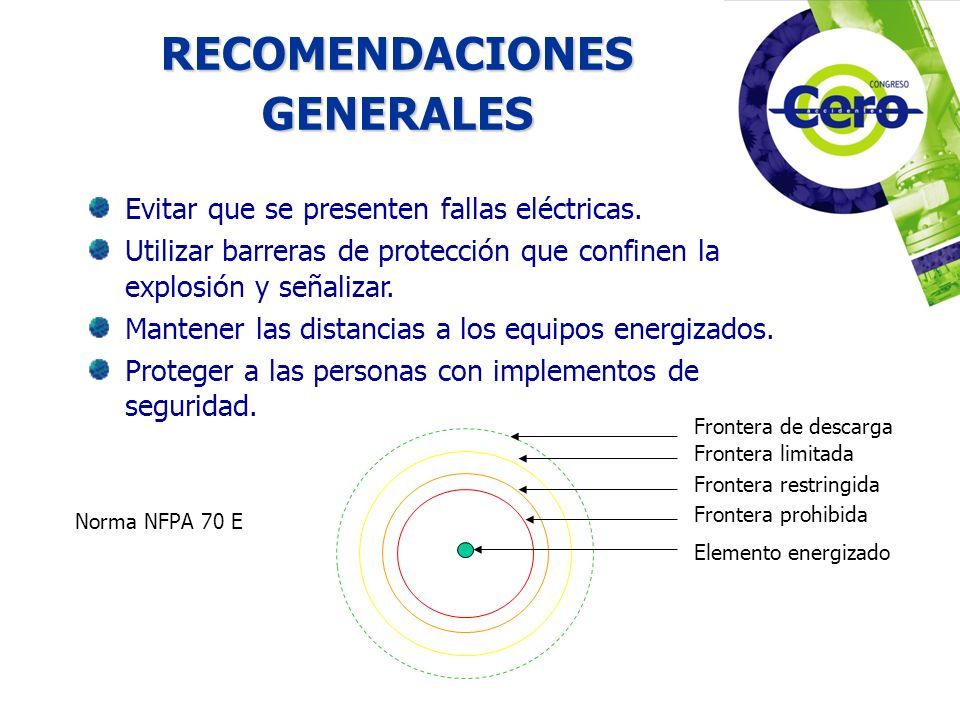

21 RECOMENDACIONES GENERALES Evitar que se presenten fallas eléctricas. Utilizar barreras de protección que confinen la explosión y señalizar. Mantener las distancias a los equipos energizados. Proteger a las personas con implementos de seguridad. Frontera de descarga Frontera limitada Frontera restringida Frontera prohibida Elemento energizado Norma NFPA 70 E

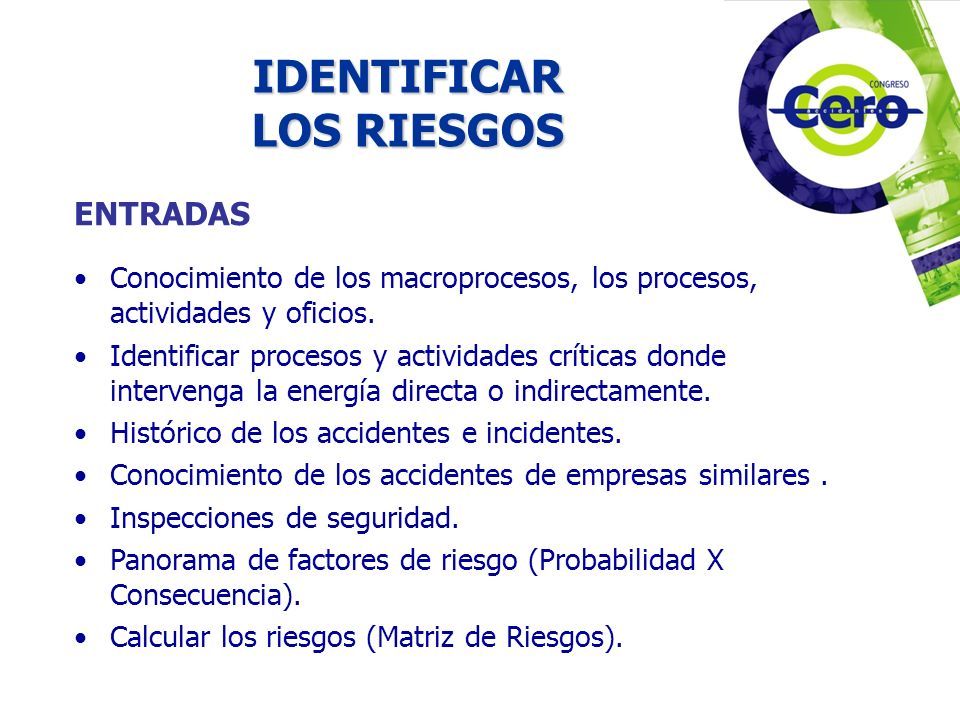

22 IDENTIFICAR LOS RIESGOS Conocimiento de los macroprocesos, los procesos, actividades y oficios. Identificar procesos y actividades críticas donde intervenga la energía directa o indirectamente. Histórico de los accidentes e incidentes. Conocimiento de los accidentes de empresas similares. Inspecciones de seguridad. Panorama de factores de riesgo (Probabilidad X Consecuencia). Calcular los riesgos (Matriz de Riesgos). ENTRADAS

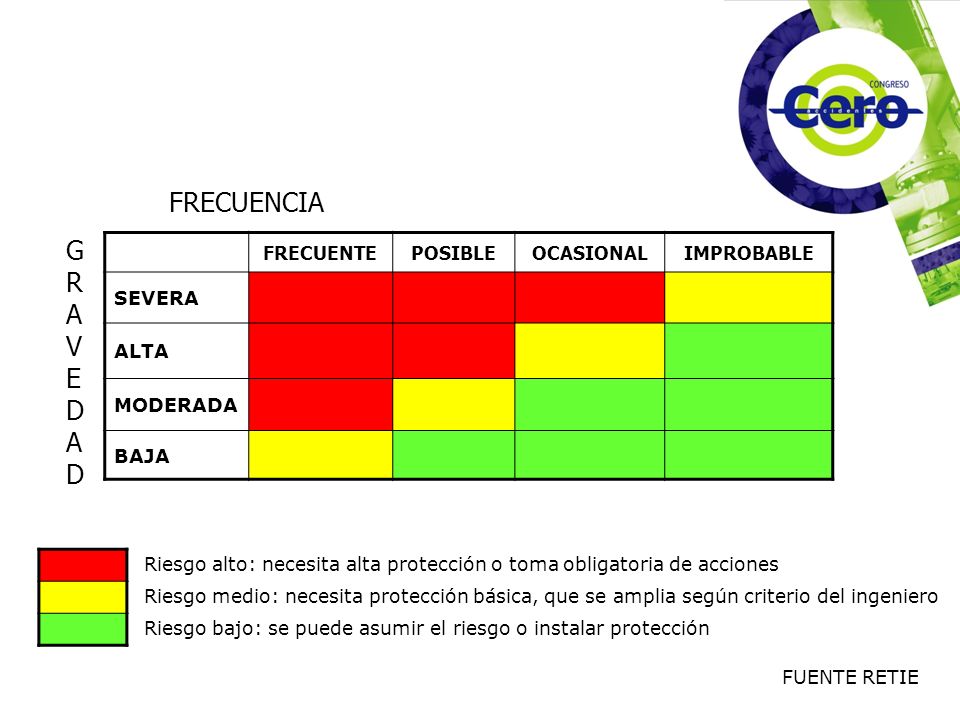

23 FRECUENTEPOSIBLEOCASIONALIMPROBABLE SEVERA ALTA MODERADA BAJA FRECUENCIA GRAVEDADGRAVEDAD Riesgo alto: necesita alta protección o toma obligatoria de acciones Riesgo medio: necesita protección básica, que se amplia según criterio del ingeniero Riesgo bajo: se puede asumir el riesgo o instalar protección FUENTE RETIE

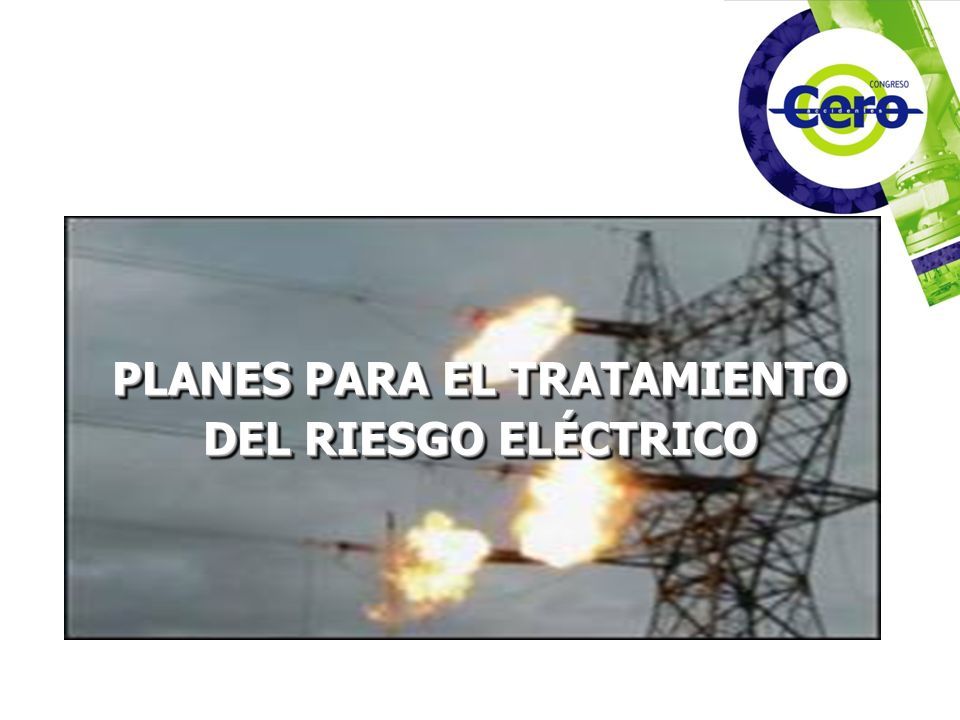

24 PLANES PARA EL TRATAMIENTO DEL RIESGO ELÉCTRICO

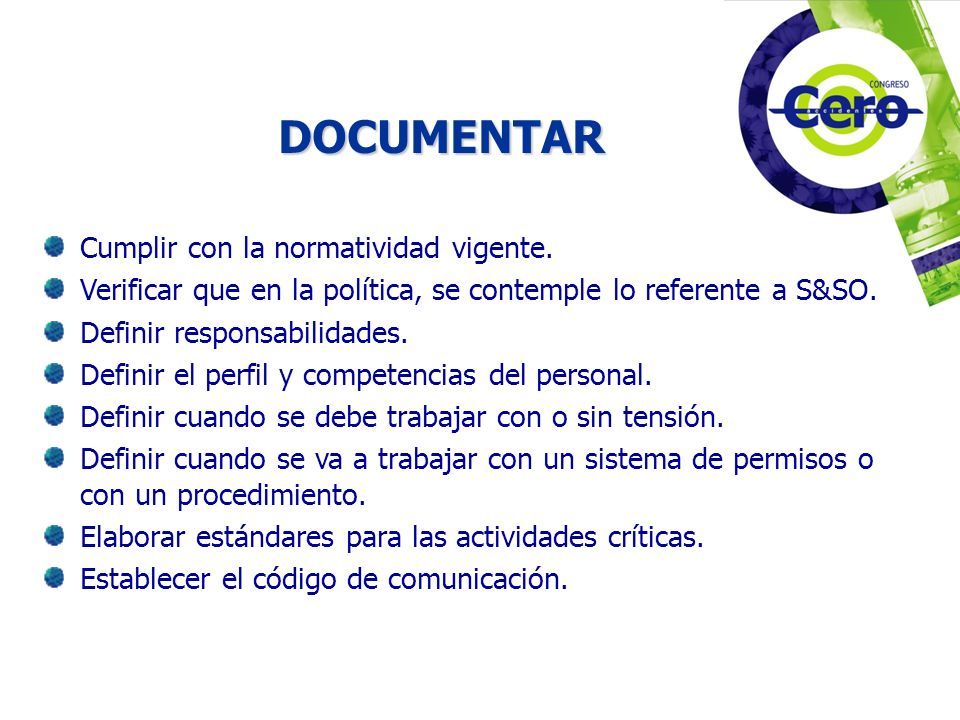

25 DOCUMENTAR Cumplir con la normatividad vigente. Verificar que en la política, se contemple lo referente a S&SO. Definir responsabilidades. Definir el perfil y competencias del personal. Definir cuando se debe trabajar con o sin tensión. Definir cuando se va a trabajar con un sistema de permisos o con un procedimiento. Elaborar estándares para las actividades críticas. Establecer el código de comunicación.

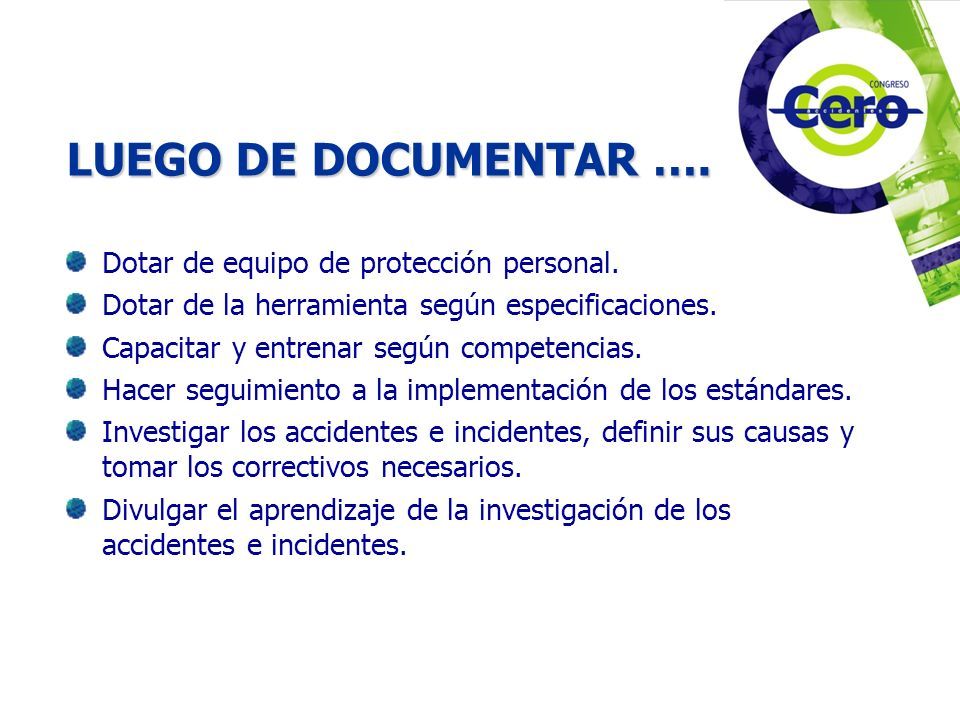

26 Dotar de equipo de protección personal. Dotar de la herramienta según especificaciones. Capacitar y entrenar según competencias. Hacer seguimiento a la implementación de los estándares. Investigar los accidentes e incidentes, definir sus causas y tomar los correctivos necesarios. Divulgar el aprendizaje de la investigación de los accidentes e incidentes. LUEGO DE DOCUMENTAR ….

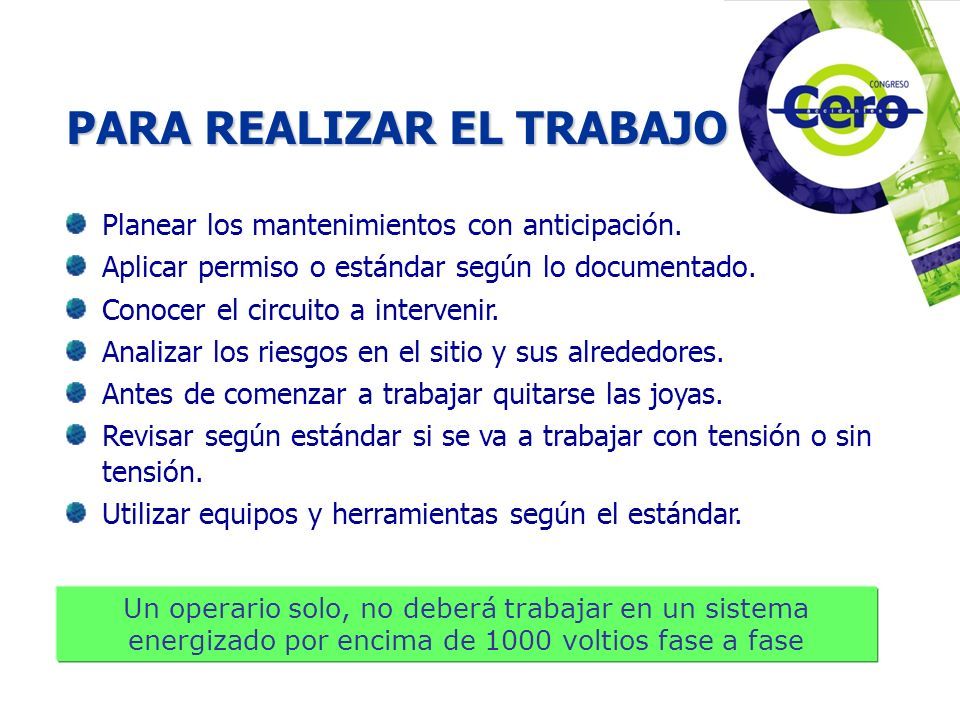

27 PARA REALIZAR EL TRABAJO Un operario solo, no deberá trabajar en un sistema energizado por encima de 1000 voltios fase a fase Planear los mantenimientos con anticipación. Aplicar permiso o estándar según lo documentado. Conocer el circuito a intervenir. Analizar los riesgos en el sitio y sus alrededores. Antes de comenzar a trabajar quitarse las joyas. Revisar según estándar si se va a trabajar con tensión o sin tensión. Utilizar equipos y herramientas según el estándar.

28 PARA REALIZAR EL TRABAJO Verificar el estado de salud y anímico de las personas. Inspeccione el Equipo de Protección Personal. Señalizar el área de trabajo. Hacer replanteo con lista de verificación.

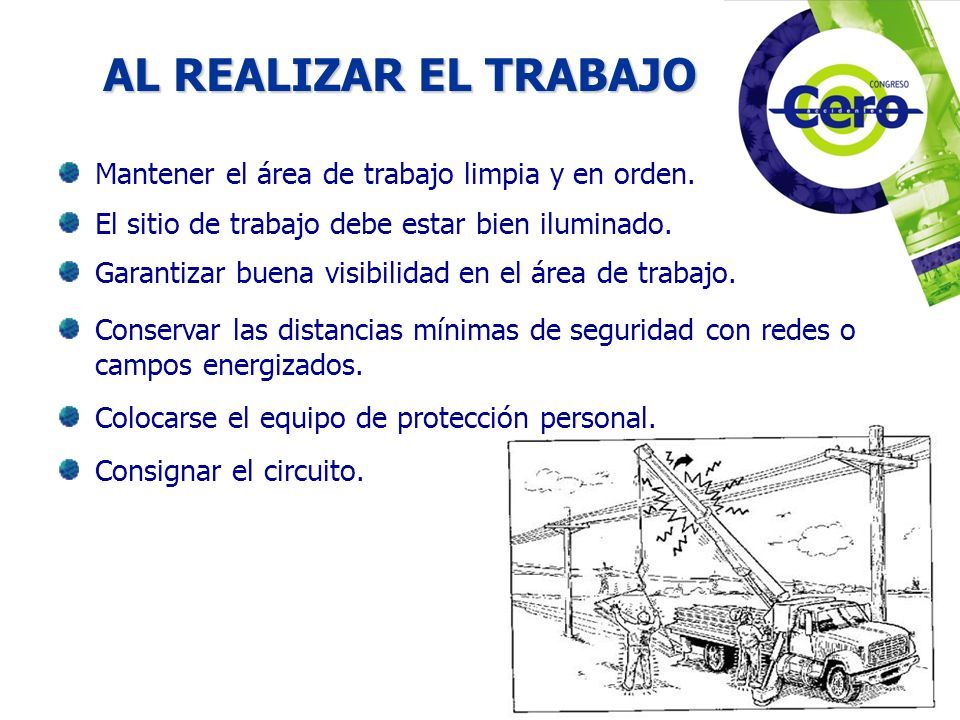

29 AL REALIZAR EL TRABAJO Mantener el área de trabajo limpia y en orden. El sitio de trabajo debe estar bien iluminado. Garantizar buena visibilidad en el área de trabajo. Conservar las distancias mínimas de seguridad con redes o campos energizados. Colocarse el equipo de protección personal. Consignar el circuito.

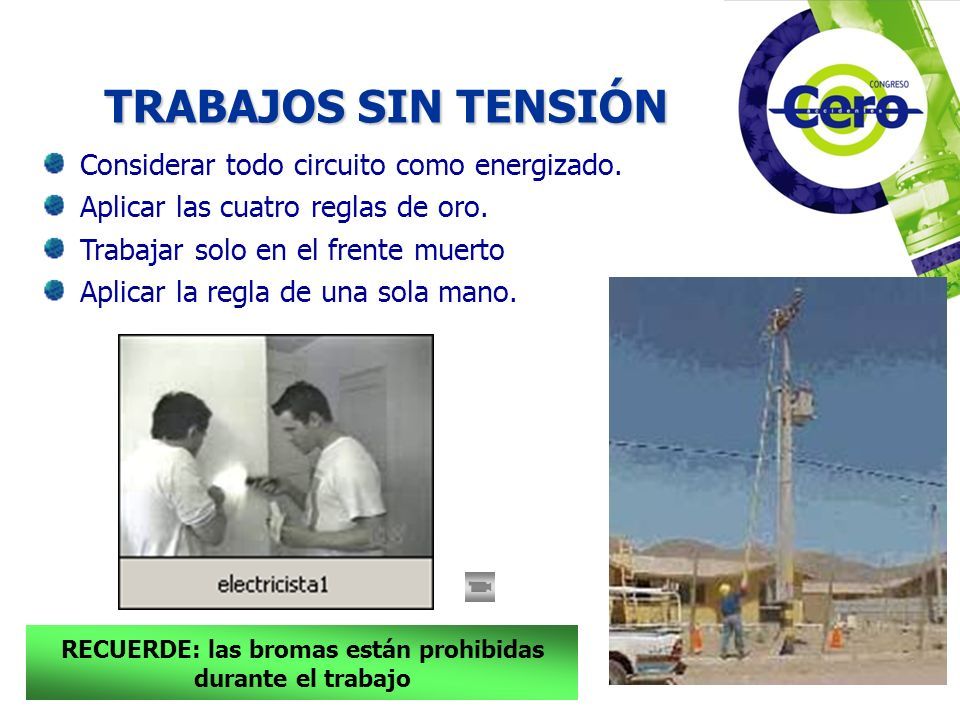

30 Considerar todo circuito como energizado. Aplicar las cuatro reglas de oro. Trabajar solo en el frente muerto Aplicar la regla de una sola mano. TRABAJOS SIN TENSIÓN RECUERDE: las bromas están prohibidas durante el trabajo

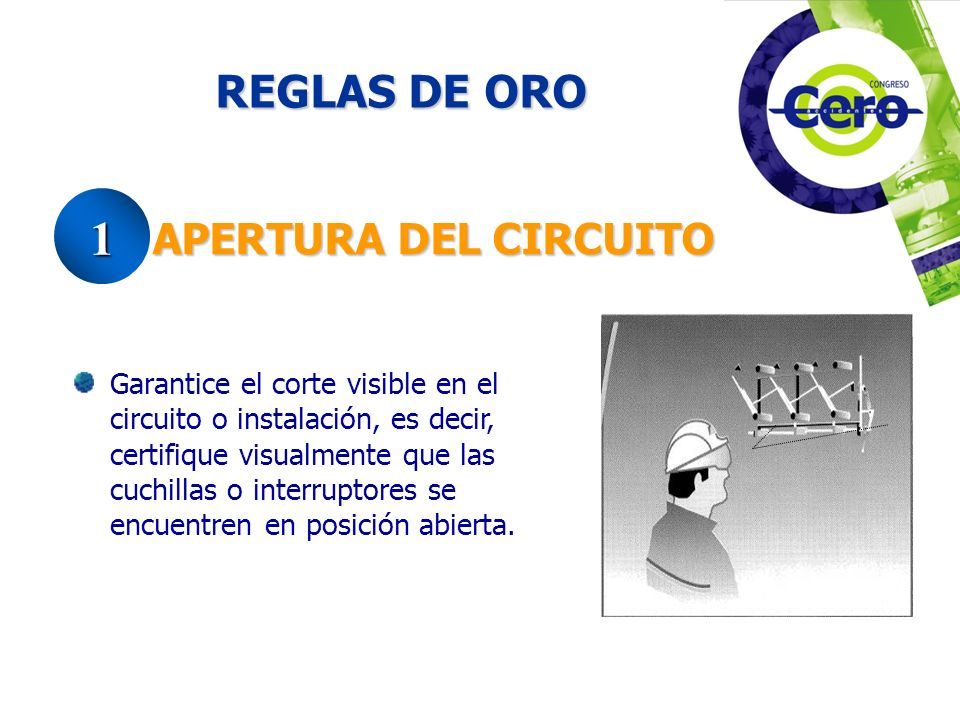

31 Garantice el corte visible en el circuito o instalación, es decir, certifique visualmente que las cuchillas o interruptores se encuentren en posición abierta.1 APERTURA DEL CIRCUITO REGLAS DE ORO

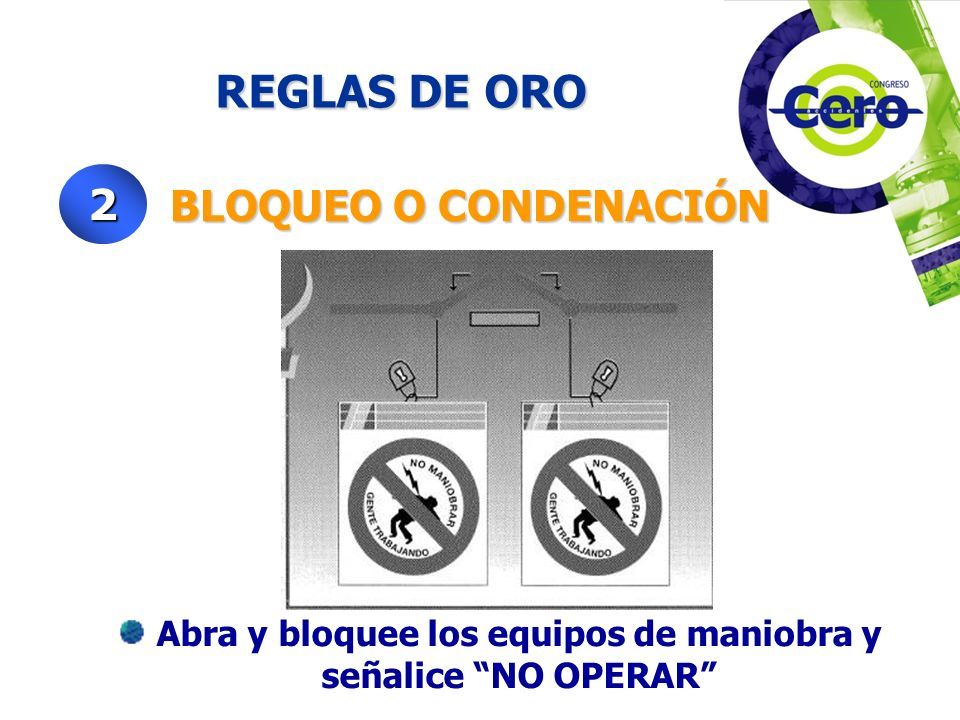

32 2 BLOQUEO O CONDENACIÓN Abra y bloquee los equipos de maniobra y señalice “NO OPERAR” REGLAS DE ORO

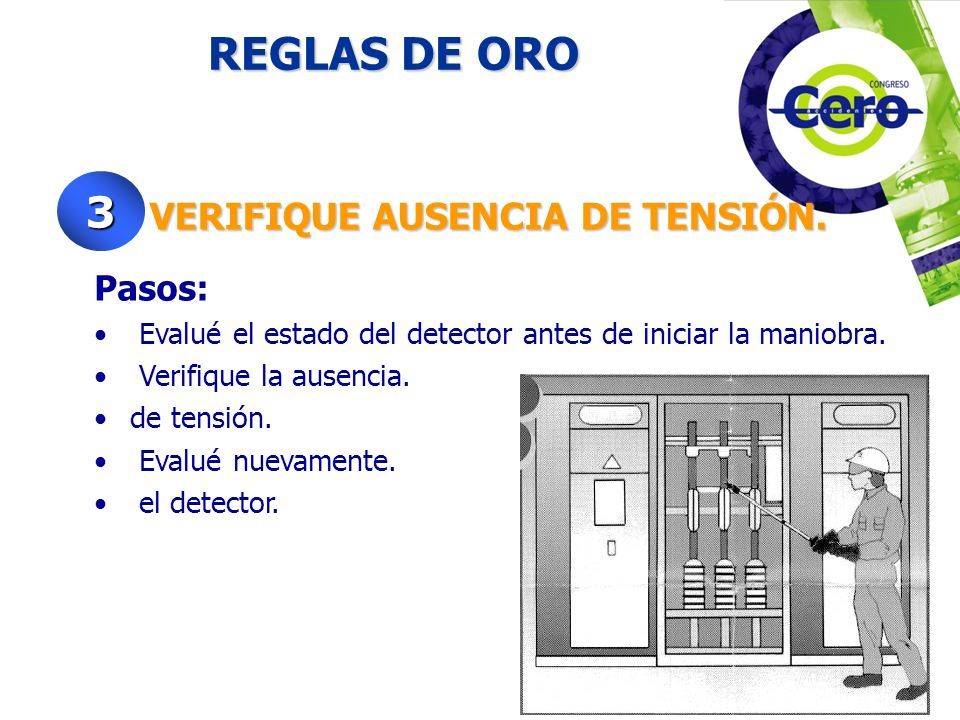

33 3 Pasos: Evalué el estado del detector antes de iniciar la maniobra. Verifique la ausencia. de tensión. Evalué nuevamente. el detector. VERIFIQUE AUSENCIA DE TENSIÓN. REGLAS DE ORO

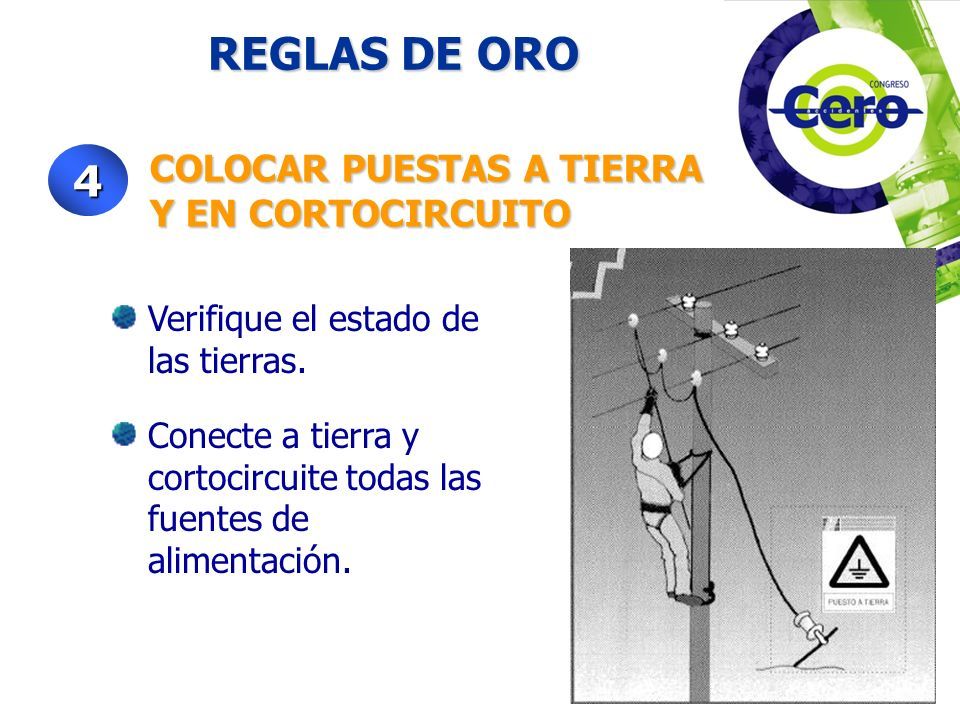

34 4 Verifique el estado de las tierras. Conecte a tierra y cortocircuite todas las fuentes de alimentación. COLOCAR PUESTAS A TIERRA Y EN CORTOCIRCUITO REGLAS DE ORO

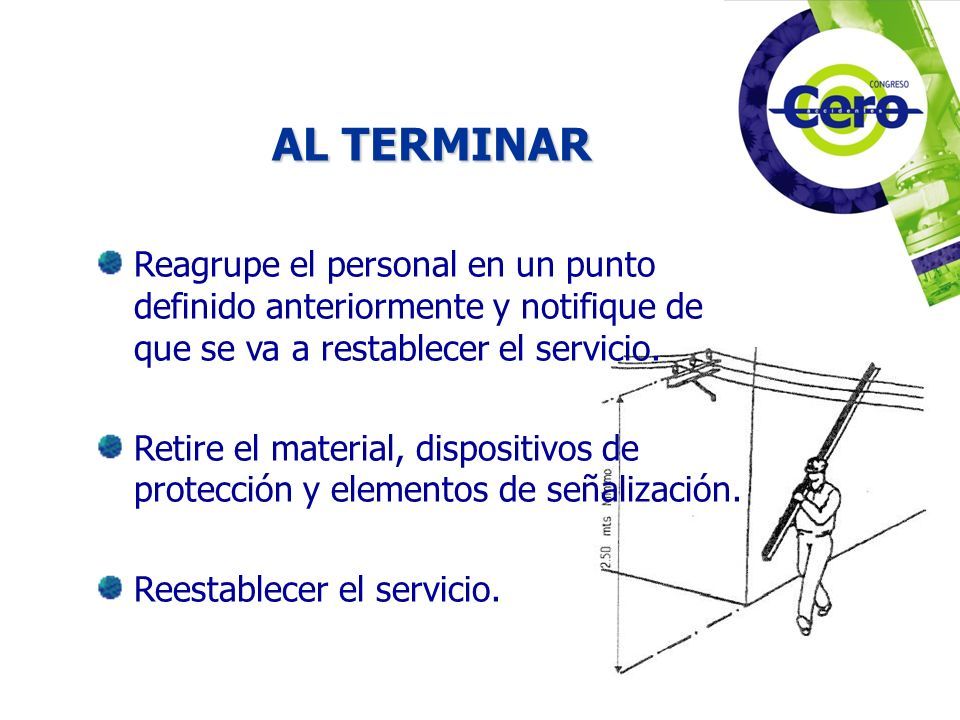

35 Reagrupe el personal en un punto definido anteriormente y notifique de que se va a restablecer el servicio. Retire el material, dispositivos de protección y elementos de señalización. Reestablecer el servicio. AL TERMINAR

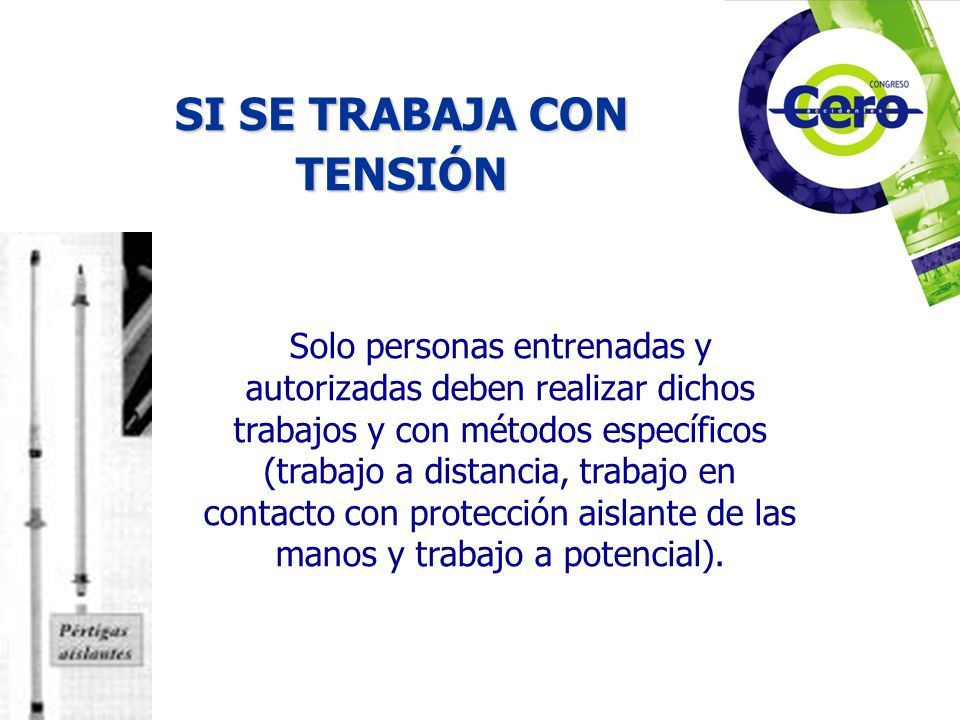

36 Solo personas entrenadas y autorizadas deben realizar dichos trabajos y con métodos específicos (trabajo a distancia, trabajo en contacto con protección aislante de las manos y trabajo a potencial). SI SE TRABAJA CON TENSIÓN

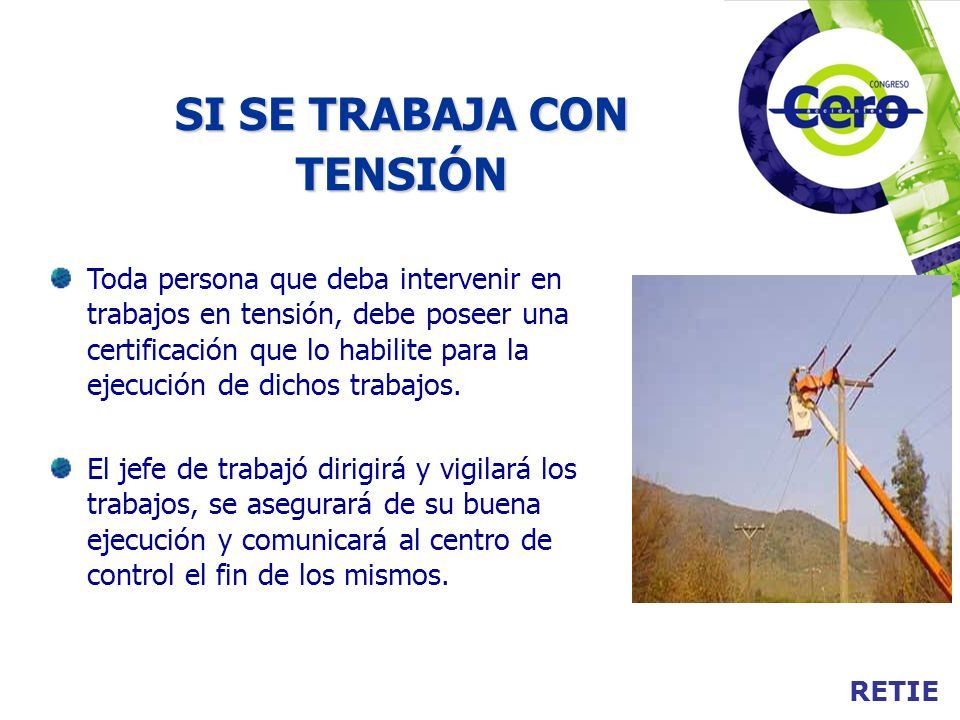

37 Toda persona que deba intervenir en trabajos en tensión, debe poseer una certificación que lo habilite para la ejecución de dichos trabajos. El jefe de trabajó dirigirá y vigilará los trabajos, se asegurará de su buena ejecución y comunicará al centro de control el fin de los mismos. SI SE TRABAJA CON TENSIÓN RETIE

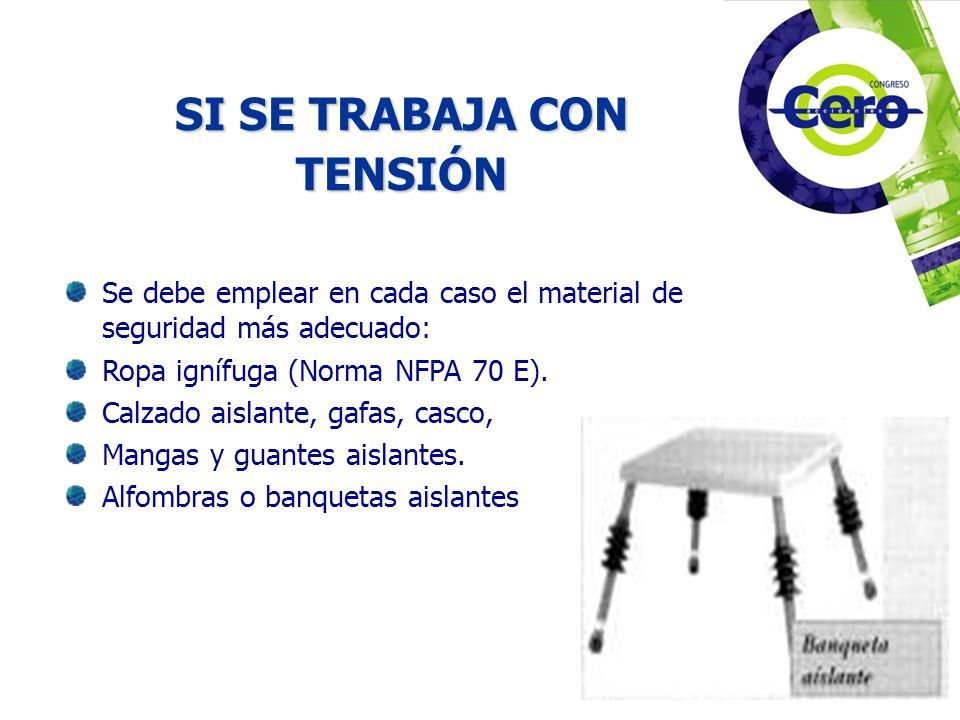

38 Se debe emplear en cada caso el material de seguridad más adecuado: Ropa ignífuga (Norma NFPA 70 E). Calzado aislante, gafas, casco, Mangas y guantes aislantes. Alfombras o banquetas aislantes SI SE TRABAJA CON TENSIÓN

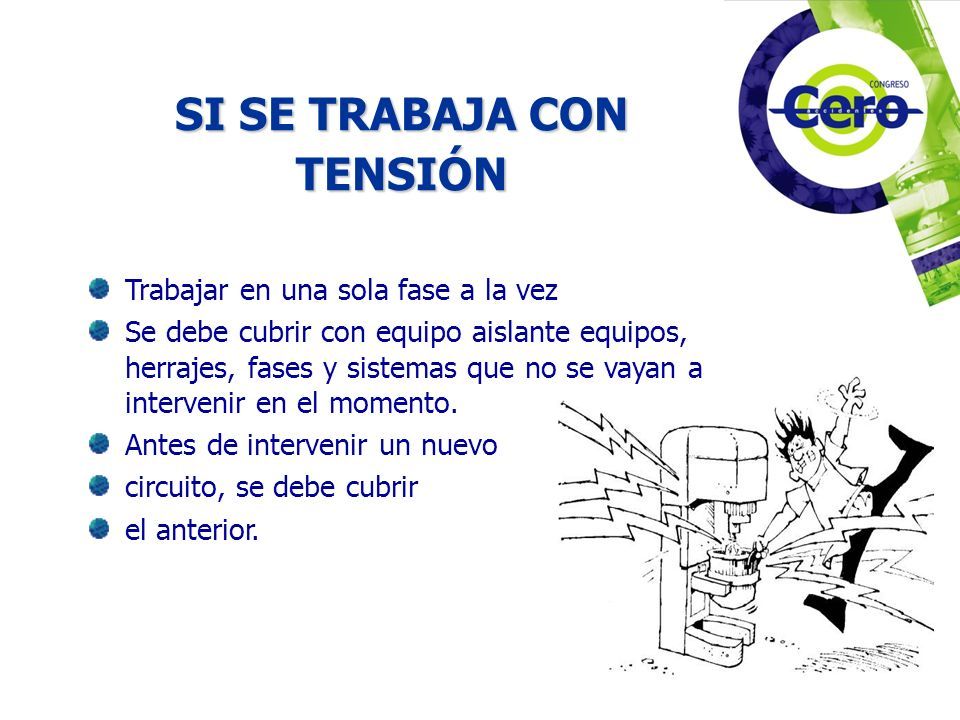

39 Trabajar en una sola fase a la vez Se debe cubrir con equipo aislante equipos, herrajes, fases y sistemas que no se vayan a intervenir en el momento. Antes de intervenir un nuevo circuito, se debe cubrir el anterior. SI SE TRABAJA CON TENSIÓN

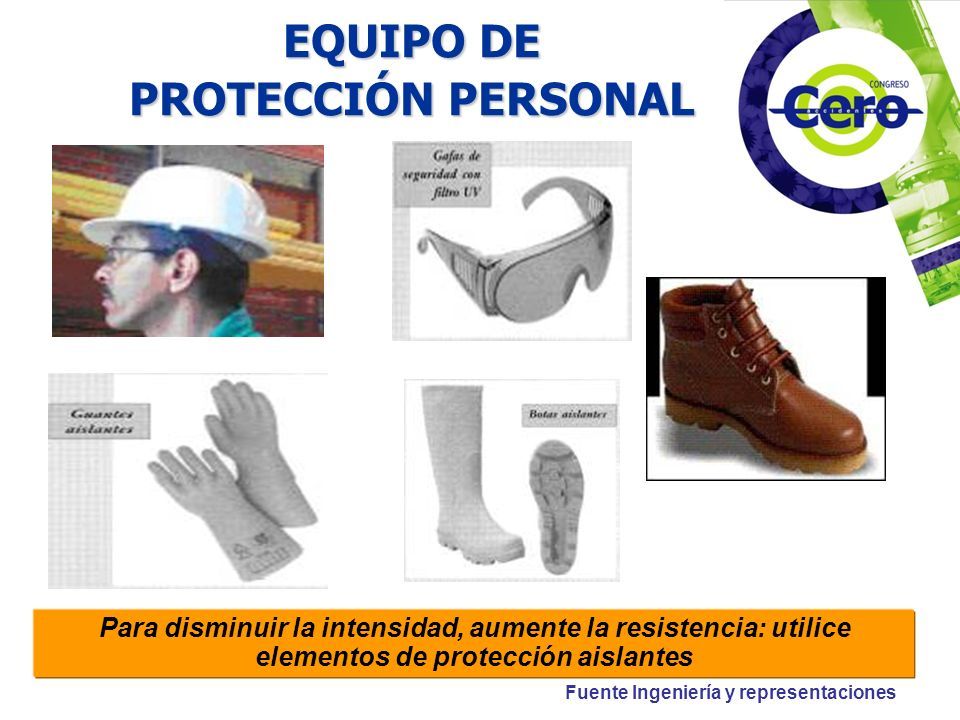

40 EQUIPO DE PROTECCIÓN PERSONAL Para disminuir la intensidad, aumente la resistencia: utilice elementos de protección aislantes Fuente Ingeniería y representaciones

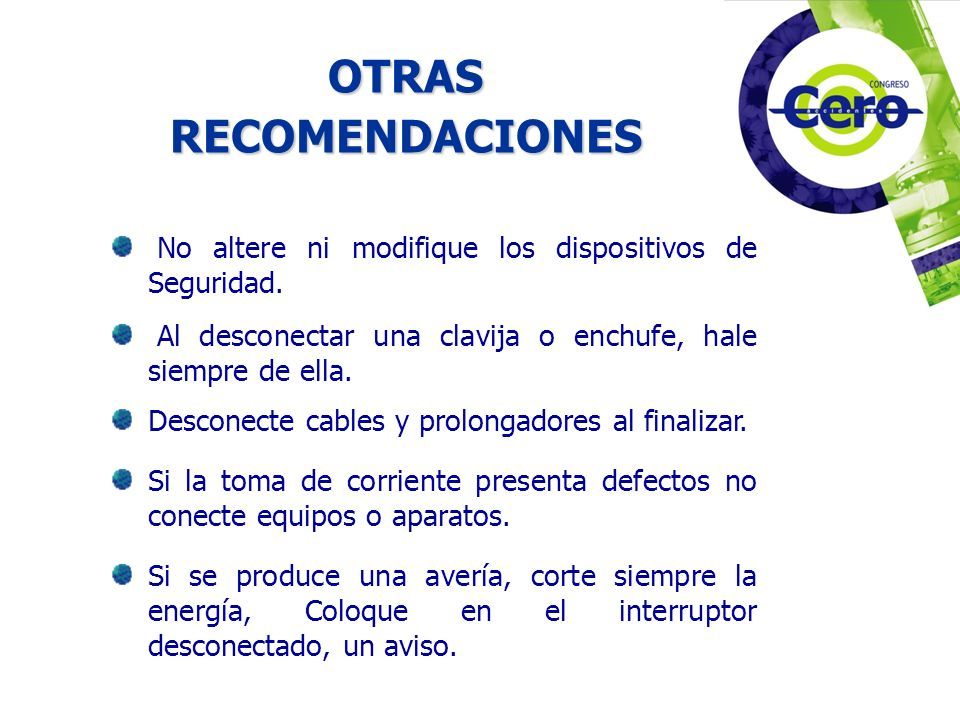

41 No altere ni modifique los dispositivos de Seguridad. Al desconectar una clavija o enchufe, hale siempre de ella. Desconecte cables y prolongadores al finalizar. Si la toma de corriente presenta defectos no conecte equipos o aparatos. Si se produce una avería, corte siempre la energía, Coloque en el interruptor desconectado, un aviso. OTRAS RECOMENDACIONES

42 Si reemplaza algún fusible cerciórese de que el nuevo es del mismo nivel de intensidad y realizar esta tarea con el sistema desenergizado. Si su equipo o máquina eléctrica ha sufrido un golpe, o se ha visto afectado por la humedad o productos químicos, haga que lo revise el electricista. Siempre se debe prender o apagar disyuntores con la puerta cerrada. OTRAS RECOMENDACIONES

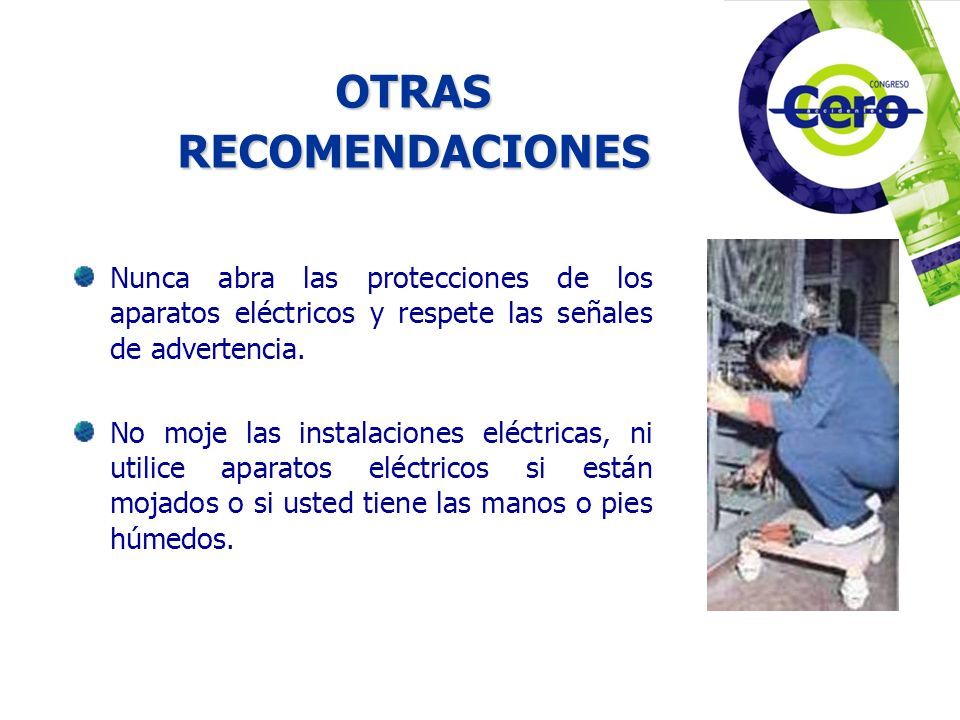

43 Nunca abra las protecciones de los aparatos eléctricos y respete las señales de advertencia. No moje las instalaciones eléctricas, ni utilice aparatos eléctricos si están mojados o si usted tiene las manos o pies húmedos. OTRAS RECOMENDACIONES

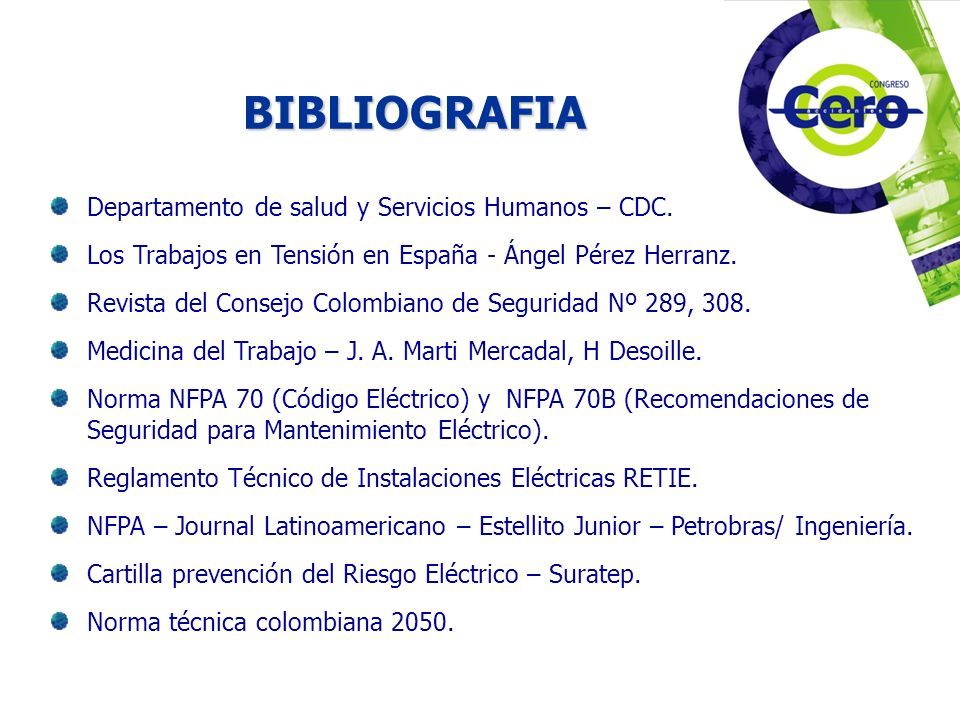

44 BIBLIOGRAFIA Departamento de salud y Servicios Humanos – CDC. Los Trabajos en Tensión en España - Ángel Pérez Herranz. Revista del Consejo Colombiano de Seguridad Nº 289, 308. Medicina del Trabajo – J. A. Marti Mercadal, H Desoille. Norma NFPA 70 (Código Eléctrico) y NFPA 70B (Recomendaciones de Seguridad para Mantenimiento Eléctrico). Reglamento Técnico de Instalaciones Eléctricas RETIE. NFPA – Journal Latinoamericano – Estellito Junior – Petrobras/ Ingeniería. Cartilla prevención del Riesgo Eléctrico – Suratep. Norma técnica colombiana 2050.

45 Carlos Alberto Velásquez Castrillón Analista de Higiene, Seguridad y Ambiente A RL SURA Gracias
