Asignar direccionamiento IP mediante el Protocolo de configuración dinámica de host (DHCP)

Presentación del tema: "Asignar direccionamiento IP mediante el Protocolo de configuración dinámica de host (DHCP)"— Transcripción de la presentación:

1 Asignar direccionamiento IP mediante el Protocolo de configuración dinámica de host (DHCP)

2 Introducción Presentación multimedia: Función de DHCP en las infraestructuras de redes Agregar y autorizar un servicio Servidor DHCP Configurar un ámbito DHCP Configurar una reserva DHCP Configurar opciones DHCP Configurar un Agente de retransmisión DHCP

3 Presentación multimedia: Función de DHCP en las infraestructuras de redes El objetivo de esta presentación multimedia es ofrecer una introducción detallada a DHCP en las infraestructuras de redes Al final de esta presentación, será capaz de:  Explicar qué es DHCP  Describir el funcionamiento de DHCP  Explicar cómo los enrutadores pueden reenviar paquetes de difusión DHCP  Describir el funcionamiento de un Agente de retransmisión DHCP

4 Lección: Agregar y autorizar un servicio Servidor DHCP Motivos para utilizar DHCP Cómo asigna DHCP las direcciones IP Cómo funciona el proceso de generación de concesiones DHCP Cómo funciona el proceso de renovación de concesiones DHCP Cómo agregar un servicio Servidor DHCP Cómo es una autorización de un servicio Servidor DHCP Cómo autorizar un servicio Servidor DHCP

5 Motivos para utilizar DHCP DHCP reduce la complejidad y cantidad de trabajo administrativo mediante el uso de la configuración automática de TCP/IP Configuración manual de TCP/IP Las direcciones IP se escriben manualmente en cada equipo cliente Posibilidad de especificar direcciones IP incorrectas o no válidas Una configuración incorrecta puede provocar problemas de comunicación y red Sobrecarga administrativa en las redes en las que los equipos se trasladan frecuentemente Las direcciones IP se escriben manualmente en cada equipo cliente Posibilidad de especificar direcciones IP incorrectas o no válidas Una configuración incorrecta puede provocar problemas de comunicación y red Sobrecarga administrativa en las redes en las que los equipos se trasladan frecuentemente Configuración automática de TCP/IP Las direcciones IP se suministran automáticamente a los equipos cliente Garantiza que los clientes de red siempre emplean la información de configuración de red correcta La configuración del cliente se actualiza automáticamente para reflejar los cambios en la estructura de red Elimina una fuente común de problemas de red Las direcciones IP se suministran automáticamente a los equipos cliente Garantiza que los clientes de red siempre emplean la información de configuración de red correcta La configuración del cliente se actualiza automáticamente para reflejar los cambios en la estructura de red Elimina una fuente común de problemas de red

6 Cómo asigna DHCP las direcciones IP Servidor DHCP DHCP Base de datos Dirección IP 1: Concedida a Cliente DHCP 1 Dirección IP 2: Concedida a Cliente DHCP 2 Dirección IP 3: Disponible para concesión Dirección IP 1: Concedida a Cliente DHCP 1 Dirección IP 2: Concedida a Cliente DHCP 2 Dirección IP 3: Disponible para concesión Cliente DHCP 2: Configuración IP del servidor DHCP Cliente no DHCP: Configuración IP estática Cliente DHCP 1: Configuración IP del servidor DHCP Renovación de concesión Generación de concesión

7 Cómo funciona el proceso de generación de concesiones DHCP El cliente DHCP difunde un paquete DHCPDISCOVER 1 1 El servidor DHCP difunde un paquete DHCPOFFER 2 2 El cliente DHCP difunde un paquete DHCPREQUEST 3 3 El servidor DHCP 1 difunde un paquete DHCPPACK 4 4 Cliente DHCP Servidor DHCP 1 Servidor DHCP 2

8 Cómo funciona el proceso de renovación de concesiones DHCP Cliente DHCP Servidor DHCP 1 Servidor DHCP 2 El cliente DHCP envía un paquete DHCPREQUEST 1 1 El servidor DHCP 1 envía un paquete DHCPPACK 2 2 Transcurrido el 50% de la duración de la concesión Transcurrido el 87,5% de la duración de la concesión Transcurrido el 100% de la duración de la concesión Si el cliente no puede renovar su concesión una vez transcurrido el 50% de su duración, el proceso de renovación de concesión DHCP se volverá a iniciar cuando haya transcurrido el 87,5% de la duración de la concesión Si el cliente no puede renovar su concesión una vez transcurrido el 87,5% de su duración, el proceso de renovación de concesiones DHCP se volverá a iniciar de nuevo y el cliente DHCP difundirá un paquete DHCPDISCOVER Cliente DHCP Servidor DHCP 1 Servidor DHCP 2 El cliente DHCP envía un paquete DHCPREQUEST 1 1 El servidor DHCP 1 envía un paquete DHCPPACK 2 2 Transcurrido el 50% de la duración de la concesión

9 Cómo agregar un servicio Servidor DHCP El instructor demostrará cómo: Preparar el sistema para agregar un servicio Servidor DHCP Agregar un servicio Servidor DHCP Preparar el sistema para agregar un servicio Servidor DHCP Agregar un servicio Servidor DHCP

10 Cómo es una autorización de un servicio Servidor DHCP Controlador de dominio Active Directory Active Directory Cliente DHCP El servidor DHCP 1 comprueba el controlador de dominio para obtener una lista de los servidores DHCP autorizados No autorizado No atiende las solicitudes DHCP Autorizado Atiende las solicitudes DHCP Servidor DHCP 1 Servidor DHCP 2 Si el Servidor DHCP 1 localiza su propia dirección IP en la lista, el servicio se inicia y puede admitir clientes DHCP El servidor DHCP 2 comprueba el controlador de dominio para obtener una lista de servidores DHCP autorizados El servidor DHCP 2 comprueba el controlador de dominio para obtener una lista de servidores DHCP autorizados Si el Servidor DHCP 2 no encuentra su propia dirección IP en la lista, el servicio no se inicia ni admite clientes DHCP El cliente DHCP recibe una dirección IP del servidor DHCP 1 autorizado El cliente DHCP recibe una dirección IP del servidor DHCP 1 autorizado El cliente DHCP recibe una dirección IP del servidor DHCP 1 autorizado El cliente DHCP recibe una dirección IP del servidor DHCP 1 autorizado Controlador de dominio Active Directory Active Directory Cliente DHCP No autorizado No atiende las solicitudes DHCP Autorizado Atiende las solicitudes DHCP Servidor DHCP 1 Servidor DHCP 2 La autorización DHCP es el proceso de registrar el servicio Servidor DHCP en el dominio de Active Directory para poder atender a los clientes DHCP

11 Cómo autorizar un servicio Servidor DHCP El instructor demostrará cómo: Aplicar el requisito para autorizar un servicio Servidor DHCP Autorizar un servicio Servidor DHCP Aplicar el requisito para autorizar un servicio Servidor DHCP Autorizar un servicio Servidor DHCP

12 Ejercicio: Agregar y autorizar un servicio Servidor DHCP En este ejercicio, agregará y autorizará un servicio Servidor DHCP

13 Lección: Configurar un ámbito DHCP Qué son los ámbitos DHCP Cómo configurar un ámbito DHCP

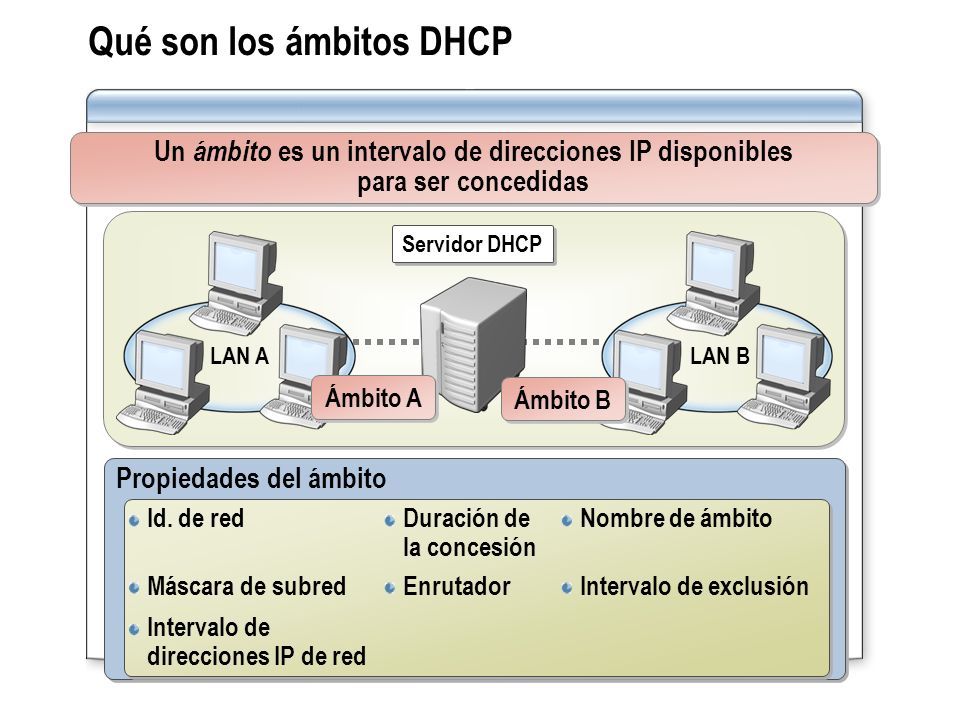

14 Qué son los ámbitos DHCP Un ámbito es un intervalo de direcciones IP disponibles para ser concedidas Propiedades del ámbito Id. de redDuración de la concesión Nombre de ámbito Máscara de subredEnrutadorIntervalo de exclusión Intervalo de direcciones IP de red LAN ALAN B Servidor DHCP Ámbito B Ámbito A

15 Cómo configurar un ámbito DHCP El instructor demostrará cómo: Configurar un ámbito DHCP Activar un ámbito DHCP Configurar un ámbito DHCP Activar un ámbito DHCP

16 Ejercicio: Configurar un ámbito DHCP En este ejercicio, configurará un ámbito DHCP

17 Lección: Configurar una reserva DHCP Qué es una reserva DHCP Cómo configurar una reserva DHCP

18 Qué es una reserva DHCP Una reserva es una dirección IP específica, dentro de un ámbito, reservada de forma definitiva para ser utilizada por un cliente DHCP específico mediante concesión Subred A Subred B Estación de trabajo 1 Servidor DHCP Estación de trabajo 2 Servidor de archivos e impresión Dirección IP 1: Concedida a la estación de trabajo 1 Dirección IP 2: Concedida a la estación de trabajo 2 Dirección IP 3: Reservada para el servidor de archivos e impresión Dirección IP 1: Concedida a la estación de trabajo 1 Dirección IP 2: Concedida a la estación de trabajo 2 Dirección IP 3: Reservada para el servidor de archivos e impresión

19 Cómo configurar una reserva DHCP El instructor demostrará cómo: Configurar una reserva DHCP Comprobar una reserva DHCP Configurar una reserva DHCP Comprobar una reserva DHCP

20 Ejercicio: Configurar una reserva DHCP En este ejercicio, configurará una reserva DHCP

21 Lección: Configurar opciones DHCP Qué son las opciones DHCP Cómo aplicar las opciones Cliente reservado, Ámbito y Servidor DHCP Cómo aplicar las opciones de nivel de clase DHCP Cómo configurar las opciones DHCP

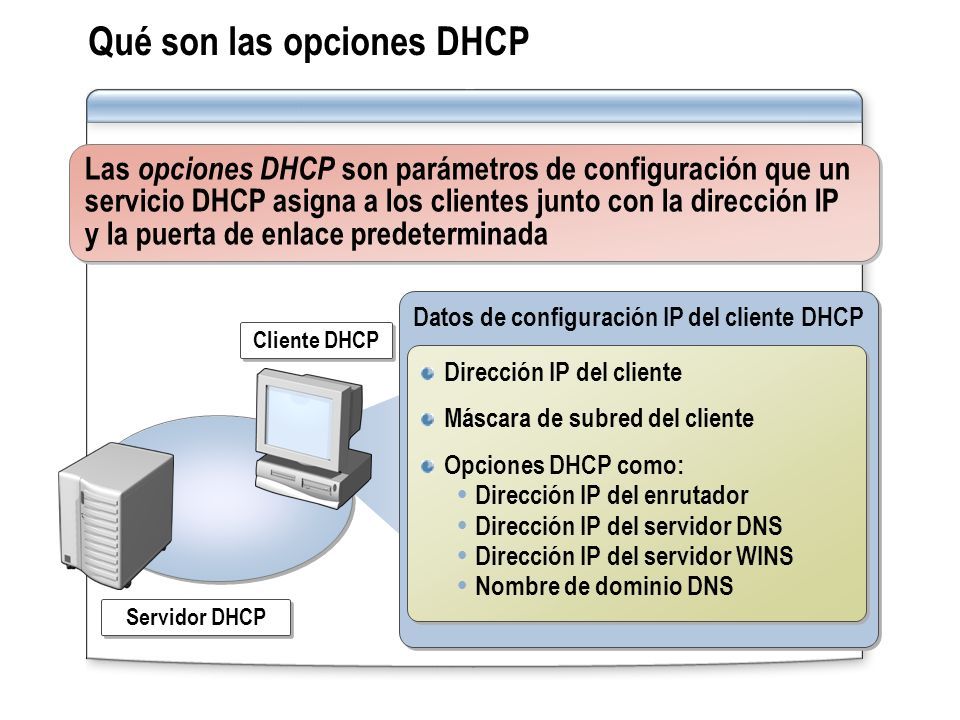

22 Qué son las opciones DHCP Las opciones DHCP son parámetros de configuración que un servicio DHCP asigna a los clientes junto con la dirección IP y la puerta de enlace predeterminada Cliente DHCP Servidor DHCP Datos de configuración IP del cliente DHCP Dirección IP del cliente Máscara de subred del cliente Opciones DHCP como:  Dirección IP del enrutador  Dirección IP del servidor DNS  Dirección IP del servidor WINS  Nombre de dominio DNS Dirección IP del cliente Máscara de subred del cliente Opciones DHCP como:  Dirección IP del enrutador  Dirección IP del servidor DNS  Dirección IP del servidor WINS  Nombre de dominio DNS

23 Cómo aplicar las opciones Cliente reservado, Ámbito y Servidor DHCP Opción DHCP aplicada en el nivel de servidor Opción DHCP aplicada en el nivel de servidor Opción DHCP aplicada en el nivel de ámbito Opción DHCP aplicada en el nivel de cliente reservado Opción DHCP aplicada en el nivel de cliente reservado Ámbito A Ámbito B Windows XP Servidor DHCP Windows 98 Windows XP Enrutador Servidor de archivos e impresión Ámbito A Ámbito B Windows XP Servidor DHCP Windows 98 Windows XP Enrutador Servidor de archivos e impresión

24 Cómo aplicar las opciones de nivel de clase DHCP Opción DHCP aplicada en el nivel de clase Ámbito A Ámbito B Servidor DHCP Windows 98 Windows XP Enrutador Servidor de archivos e impresión

25 Cómo configurar las opciones DHCP El instructor demostrará cómo: Configurar una opción de servidor DHCP Configurar una opción de ámbito DHCP Configurar una opción de servidor DHCP Configurar una opción de ámbito DHCP

26 Ejercicio: Configurar opciones DHCP En este ejercicio, configurará opciones DHCP

27 Lección: Configurar un Agente de retransmisión DHCP Qué es un Agente de retransmisión DHCP Cómo funciona un Agente de retransmisión DHCP Cómo utiliza un Agente de retransmisión DHCP el recuento de saltos Cómo utiliza un Agente de retransmisión DHCP el umbral de inicio Cómo configurar un Agente de retransmisión DHCP

28 Qué es un Agente de retransmisión DHCP Un Agente de retransmisión DHCP es un equipo o enrutador configurado para escuchar difusiones DHCP/BOOTP procedentes de clientes DHCP y, a continuación, retransmitir dichos mensajes a los servidores DHCP ubicados en distintas subredes Servidor DHCP Cliente Agente de retransmisión DHCP Cliente Enrutadores No admitido según el documento RFC 1542 Enrutadores No admitido según el documento RFC 1542 Unicast Difusión Subred ASubred B Difusión

29 Cómo funciona un Agente de retransmisión DHCP Enrutador No admitido según el documento RFC 1542 Enrutador No admitido según el documento RFC 1542 Cliente1 Agente de retransmisión DHCP Cliente2 Servidor DHCP Cliente3 Enrutador No admitido según el documento RFC 1542 Enrutador No admitido según el documento RFC 1542 Cliente1 Agente de retransmisión DHCP Cliente2 Servidor DHCP Cliente3 El cliente1 difunde un paquete DHCPDISCOVER 1 1 El Agente de retransmisión reenvía el mensaje DHCPDISCOVER al servidor DHCP 2 2 El servidor envía un mensaje DHCPOFFER al Agente de retransmisión DHCP 3 3 El Agente de retransmisión difunde el paquete DHCPOFFER 4 4 El cliente1 difunde un paquete DHCPREQUEST 5 5 El Agente de retransmisión reenvía el mensaje DHCPREQUEST al servidor DHCP 6 6 El servidor envía un mensaje DHCPACK al Agente de retransmisión DHCP 7 7 El Agente de retransmisión difunde el paquete DHCPACK 8 8

30 Cómo utiliza un Agente de retransmisión DHCP el recuento de saltos El umbral de recuento de saltos es el número de enrutadores a través de los que puede transmitirse un paquete antes de ser descartado Agente de retransmisión DHCP 2 Servidor DHCP Cuenta de saltos = 2 Agente de retransmisión DHCP 1

31 Cómo utiliza un Agente de retransmisión DHCP el umbral de inicio Servidor DHCP 2 Servidor DHCP 3 Agente de retransmisión DHCP Umbral de inicio = 10 segundos Servidor DHCP local Servidor DHCP 2 Servidor DHCP 3 Agente de retransmisión DHCP Umbral de inicio = 10 segundos Servidor DHCP local El umbral de inicio es el intervalo de tiempo en segundos durante el que el Agente de retransmisión DHCP esperará a que un servidor DHCP local responda a las solicitudes de los clientes antes de reenviar la solicitud

32 Cómo configurar un Agente de retransmisión DHCP El instructor demostrará cómo: Aplicar las directrices para definir el recuento de saltos y el umbral de inicio Agregar un Agente de retransmisión DHCP Configurar un Agente de retransmisión DHCP con la dirección IP del servidor DHCP Habilitar el Agente de retransmisión DHCP en una interfaz de enrutador Aplicar las directrices para definir el recuento de saltos y el umbral de inicio Agregar un Agente de retransmisión DHCP Configurar un Agente de retransmisión DHCP con la dirección IP del servidor DHCP Habilitar el Agente de retransmisión DHCP en una interfaz de enrutador

33 Ejercicio: Configurar un Agente de retransmisión DHCP En este ejercicio, configurará un Agente de retransmisión DHCP

34 Práctica A: Identificar y solucionar problemas habituales al asignar direccionamiento IP mediante DHCP En esta práctica, identificará y resolverá problemas que suelen producirse al asignar el direccionamiento IP mediante DHCP
