ESCALABILIDAD DE DIRECCIONES IP Semestre 4 Capítulo 1

Presentación del tema: "ESCALABILIDAD DE DIRECCIONES IP Semestre 4 Capítulo 1"— Transcripción de la presentación:

1 ESCALABILIDAD DE DIRECCIONES IP Semestre 4 Capítulo 1
Carlos Bran

2 Contenido Escalabilidad de redes con NAT y PAT DHCP

3 Direccionamiento privado
La norma RFC 1918 reserva los siguientes bloques de direcciones IP para uso privado: Una dirección Clase A 16 direcciones Clase B 256 direcciones Clase C Los paquetes que contienen estas direcciones no se enrutan hacia redes publicas como Internet.

4 Introducción al NAT y PAT
NAT esta diseñado para conservar IP al usar direcciones privadas en redes internas y convertirlas a publicas para enrutarlas a Internet. Términos de NAT: Dirección Local Interna. Dirección Global Interna. Dirección Local Externa. Dirección Global Externa.

5 Características principales de NAT y PAT
Las traducciones NAT pueden asignarse de manera estática o dinámica haciendo una traducción de uno a uno. PAT permite mapear varias direcciones IP privadas a una sola dirección publica, conocida como traducción de muchos a uno. PAT utiliza números de puerto origen únicos para poder distinguir el trafico, permitiendo hasta un máximo de 4000 puertos a una sola dirección. NAT ofrece las siguientes ventajas: Elimina la reasignación de una nueva IP a cada host cuando se cambia a un nuevo ISP. Conserva las direcciones mediante la múltiplexión a nivel de puerto de la aplicación. Protege la seguridad de la red, debido a que las direcciones privadas no son trazables.

6 Configuración de NAT y PAT
Traducción dinámica Traducción estática PAT

7 Verificación y diagnostico de la configuración

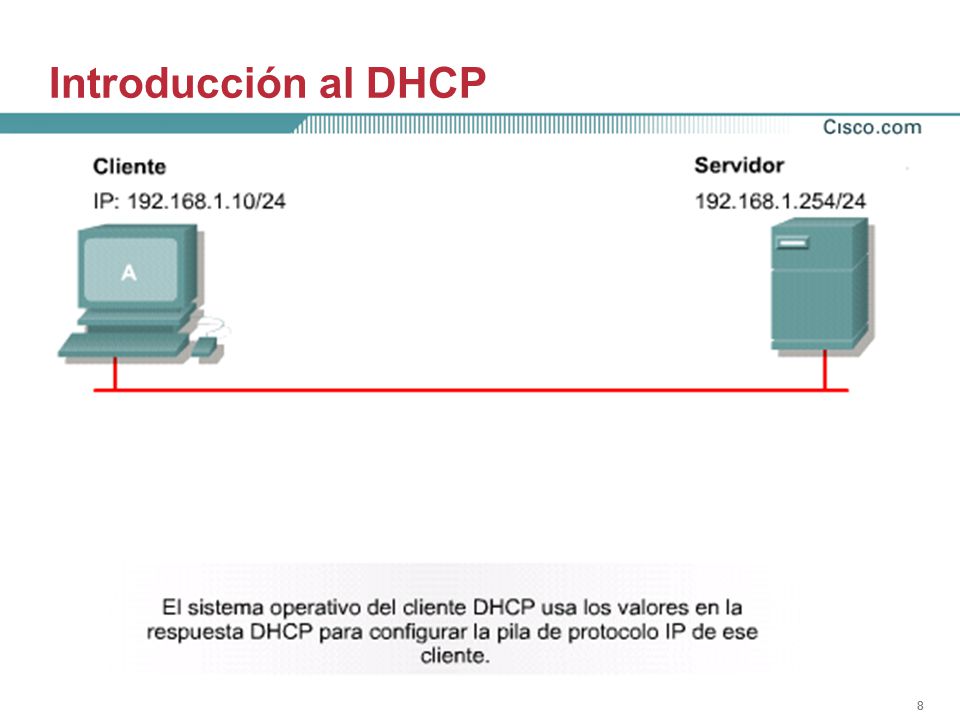

8 Introducción al DHCP El protocolo de configuración dinámica del host (DHCP) funciona en modo cliente/servidor y permite que los clientes obtengan sus configuraciones de un servidor, facilitando las tareas del administrador. Estos servicios incluyen otras opciones además de la dirección IP como: servidor DNS, servidor WINS y nombres de dominio. DCHP utiliza UDP como su protocolo de transporte.

9 Diferencias entre BOOTP y DHCP

10 Mecanismos de asignación de DHCP
Asignación automática: DHCP asigna de manera automática una dirección IP a un cliente. Asignación manual: el administrador asigna una dirección IP al cliente. DHCP comunica la dirección al cliente. Asignación dinámica: DHCP asigna, o alquila, una dirección IP al cliente por un período de tiempo limitado.

11 Operación de DHCP

12 Configuración de DHCP

13 Verificación y diagnostico de DHCP

14 DHCP Relay (helper address)
Ya que para identificar al servidor se envían broadcast, asi como muchos otros servicios, ambos deben estar en la misma subred, ya que los router no permiten el paso de broadcast. La opción Ip helper-address permite transmitir las peticiones de broadcast a través del router, cuando el cliente y el servidor no están en la misma subred.
