1 Brigadas de respuesta ante emergencia Toluca, México Octubre de 2017

2 ¿Qué pasa cuando ocurre un sismo? Etapas Acción Reacción Confrontación Anticipación Sismo Correr ¿sucederá de nuevo? brigadas

3 Introducción Una edificación debe cumplir exigencias de: 1.ESTABILIDAD 2.RESISTENCIA 3.RIGIDEZ 4.FUNCIONALIDAD 5.ECONOMÍA 6.CONSTRUCTABILIDAD 7.FORMA 8.SIMBOLO 9.MEDIO SOCIAL-ORGANIZATIVO

4 Sistemas estructurales Muros de carga Marcos rígidos Marcos rígidos con muros de cortante

5 Sistemas estructurales Componentes estructurales de una casa

6 Sistemas estructurales Combinación de Sistemas Estructurales

7 Sistemas estructurales Combinación de Sistemas Estructurales

8 Sistemas estructurales Estructura a base de marcos rígidos en dos direcciones, contraventeos excéntricos Acero básico ASTM A36 y acero de alta resistencia

9 Sistemas estructurales Estructura a base de marcos rígidos en dos direcciones, con aisladores de base o disipadores de energía y aceros de alta resistencia.

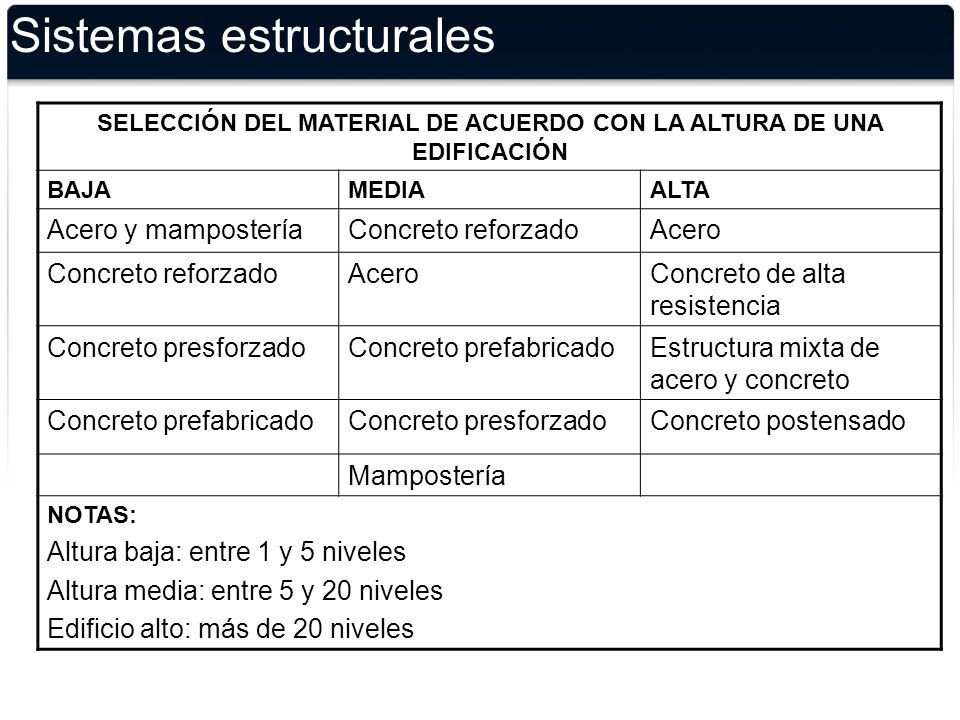

10 Sistemas estructurales SELECCIÓN DEL MATERIAL DE ACUERDO CON LA ALTURA DE UNA EDIFICACIÓN BAJAMEDIAALTA Acero y mamposteríaConcreto reforzadoAcero Concreto reforzadoAceroConcreto de alta resistencia Concreto presforzadoConcreto prefabricadoEstructura mixta de acero y concreto Concreto prefabricadoConcreto presforzadoConcreto postensado Mampostería NOTAS: Altura baja: entre 1 y 5 niveles Altura media: entre 5 y 20 niveles Edificio alto: más de 20 niveles

11 Criterios de estructuración Estructura debe ser económica, confiable y responder a las condiciones que sirvieron de base para su análisis y diseño. Sistema estructural elegido debe ser congruente con el tipo de suelo y zona sísmica.

12 Precauciones especiales –estructuras ubicadas en zonas de alta sismicidad –suelos de baja capacidad de carga –zonas de vientos fuertes (costas) –zonas propensas a la corrosión –sitios donde se tengan incertidumbres con relación a las acciones.

13 Condiciones de regularidad Las condiciones de regularidad son requisitos geométricos y estructurales que deben cumplir las edificaciones, independientemente del material con que estén construidas.

14 Condiciones de regularidad Daños se concentran en estructuras irregulares, esbeltas y con cambios bruscos en rigidez y/o resistencia.

15 Condiciones de regularidad Es deseable que la estructura cumpla los requisitos de regularidad estipulados en las normas antisísmicas Planta y elevaciones regulares. Evitar: –Pisos débiles –Cambios bruscos de rigidez –Cambios bruscos de simetría en elementos rígidos tanto en planta y elevación –Grandes entrantes y salientes

16 Problemas de comportamiento Causas de problemas de comportamiento: Configuración en planta Asimetría en planta Configuración en altura Discontinuidad de elementos verticales Concentraciones de masa en pisos Interacción entre elementos estructurales y no estructurales Inadecuada distancia entre edificaciones adyacentes

17 Irregularidad en planta Problemas de comportamiento

18 Irregularidades Irregularidad en una casa

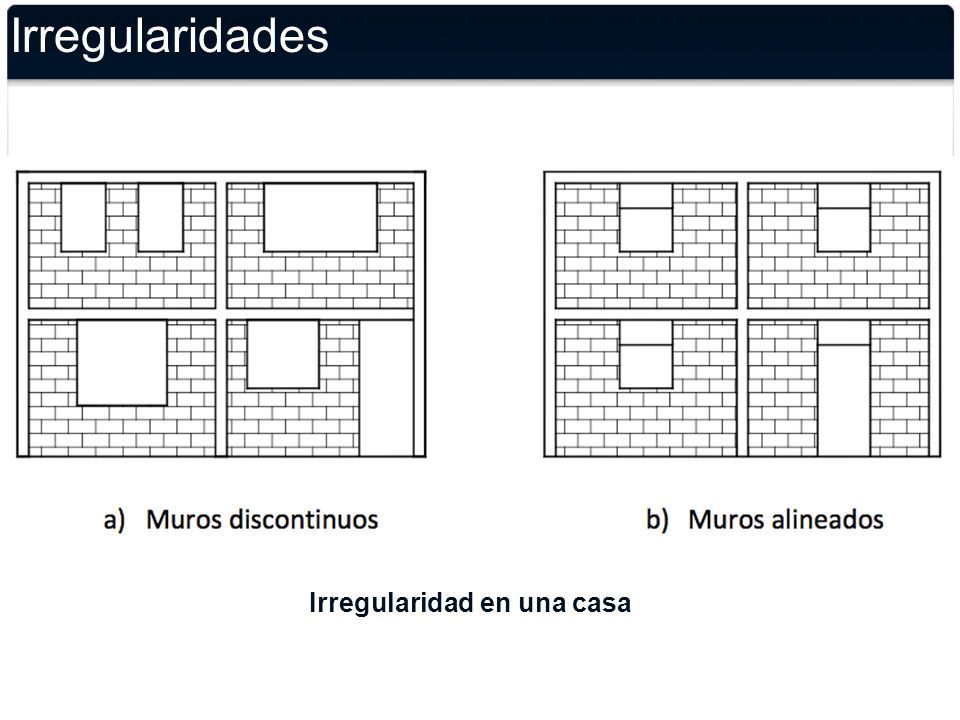

19 Irregularidades Irregularidad en una casa

20 Irregularidades Irregularidad en una casa

21 Irregularidades Irregularidad en una casa

22 Problemas de comportamiento Planta irregular

23 Problemas de comportamiento Uso de juntas sísmicas para diseños estructurales con configuración de planta compleja

24 Juntas Sísmicas Los elementos arquitectónicos deben respetar las juntas sísmicas Problemas de comportamiento El uso adecuado de juntas de dilatación sísmica, permite concebir edificaciones con configuraciones en planta complejas.

25 Asimetría, debido a disposición de elementos resistentes Problemas de comportamiento

26 Cuando existe excentricidad, los daños se presentan en los elementos de los extremos

27 Problemas de comportamiento Irregularidad en altura: Cambio abrupto en la geometría

28 Problemas de comportamiento Irregularidad en altura: Cambio abrupto en la masa.

29 Problemas de comportamiento Concentraciones de masa en altura aumentan la vulnerabilidad de las estructuras frente a sismos

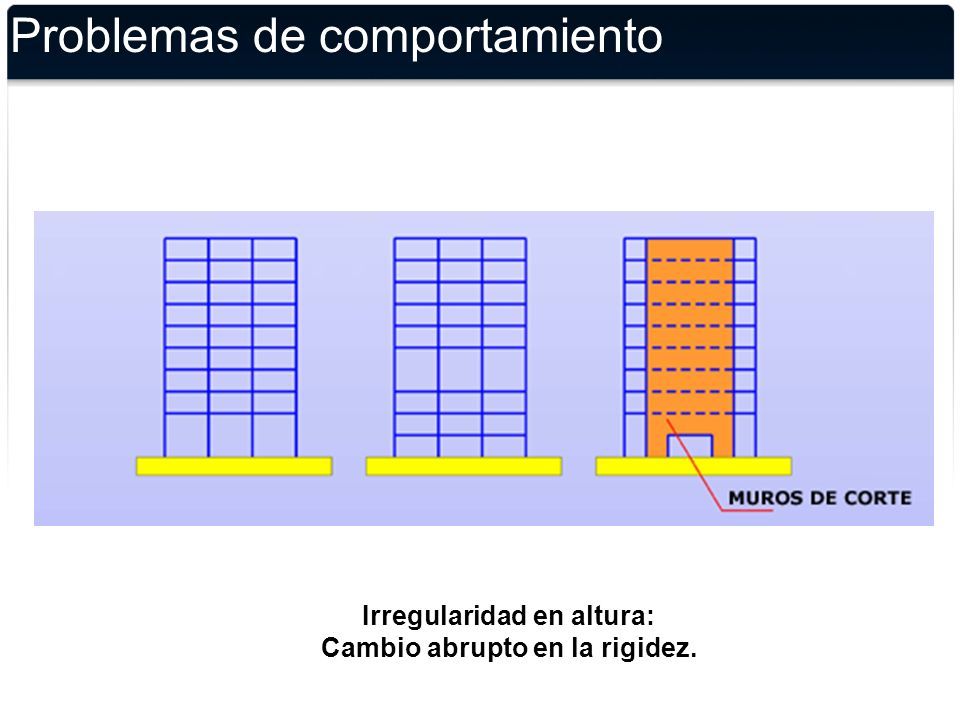

30 Problemas de comportamiento Irregularidad en altura: Cambio abrupto en la rigidez.

31 Discontinuidad en elementos y flujo de fuerzas Problemas de comportamiento

32 Antes Después La discontinuidad de elementos verticales aumenta la vulnerabilidad de las estructuras frente a sismos Problemas de comportamiento

33 Piso débil Problemas de comportamiento

34 Piso débil producto de la discontinuidad de muros en el primer piso Problemas de comportamiento

35 Proyectar, siempre que sea posible, estructuras continuas en altura en dos direcciones ortogonales para otorgar continuidad y redundancia a la estructura.

36 La interacción entre elementos estructurales y no estructurales, puede causar daños de consideración Problemas de comportamiento

37 Daños producidos por la interacción de elementos estructurales y no estructurales Problemas de comportamiento

38 Interacción de muros de albañilería con marco de concreto generando fallas por columnas corta Problemas de comportamiento

39 Las columnas cortas pueden y deben ser evitadas.

40 Interacción entre elementos estructurales y no estructurales Problemas de comportamiento

41 El choque entre edificios vecinos compromete su estabilidad Problemas de comportamiento

42 Zona de choque entre edificios y formas de prevenirlo Problemas de comportamiento Refuerzo de pisos críticos

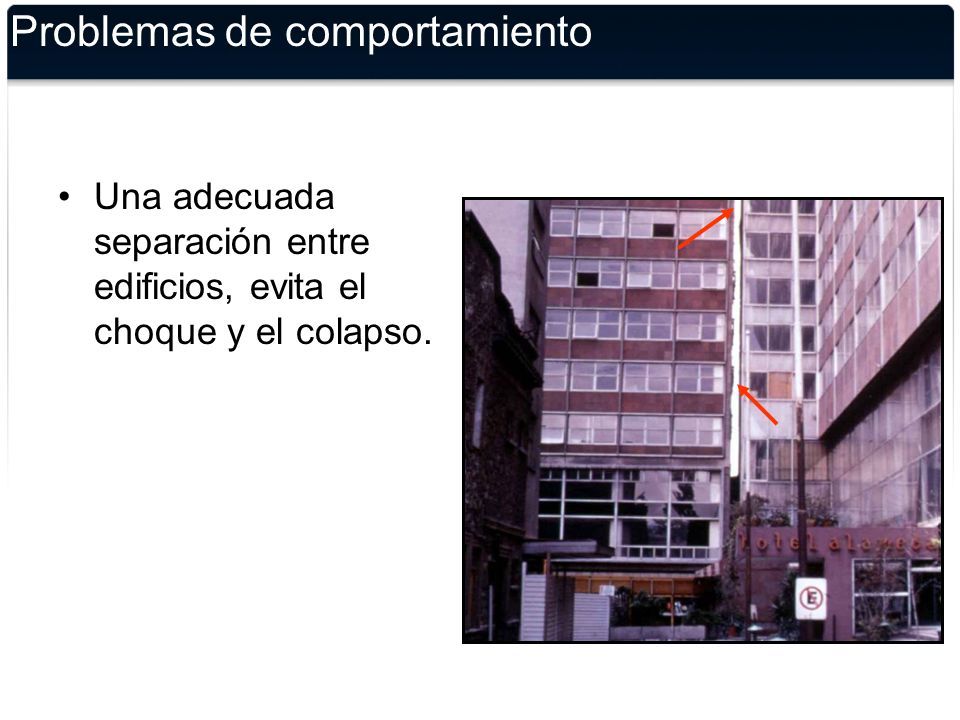

43 Problemas de comportamiento Una adecuada separación entre edificios, evita el choque y el colapso.

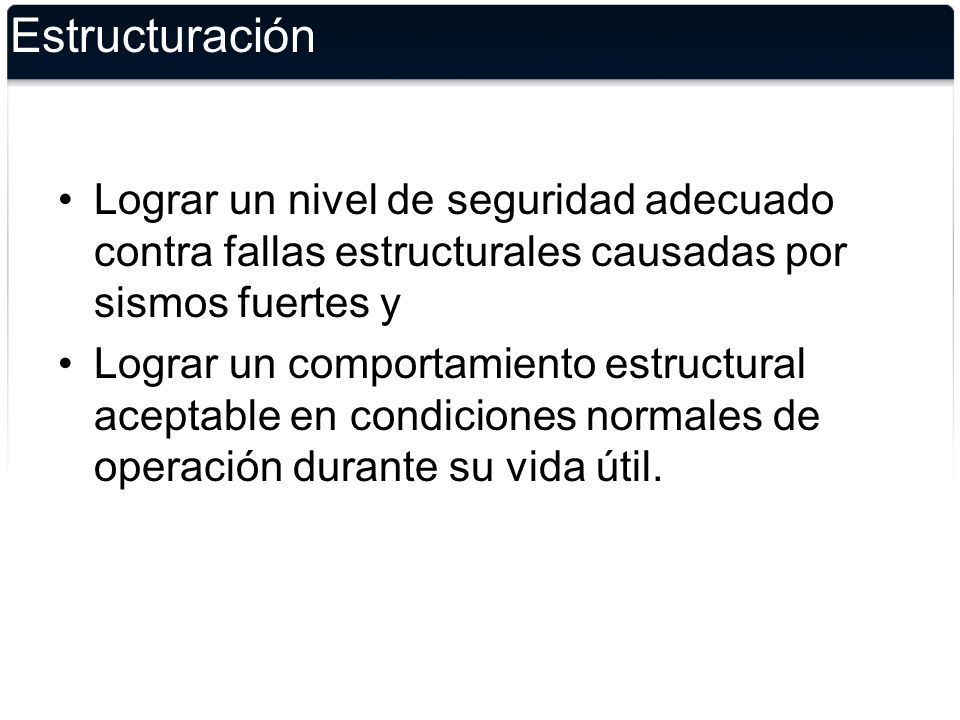

44 Estructuración Lograr un nivel de seguridad adecuado contra fallas estructurales causadas por sismos fuertes y Lograr un comportamiento estructural aceptable en condiciones normales de operación durante su vida útil.

45 Estructuración Evitar pérdidas de vidas humanas y lesiones a seres humanos durante la ocurrencia de un sismo fuerte. –Impedir, durante un sismo fuerte, daños severos en la estructura y en los elementos no estructurales (muros divisorios, pretiles, escaleras, plafones, etc.) –Lograr que después de un sismo fuerte, sigan funcionando las edificaciones estratégicas (hospitales, estaciones de bomberos, refugios, albergues, oficinas de gobierno, etc.) para atender el evento.

46 Marco rígido de acero Columnas

47 Vigas o trabes Proporcionar menor resistencia que la columna a la que se une (columna fuerte- viga débil). Mecanismo con daño en vigas (recomendado)

48 Cortesía: VAMISA Colocar atiesadores en ambos lados del alma de la viga Vigas o trabes

49 Cortesía: VAMISA Vigas secundarias Viga secundaria Viga principal

50 Conexiones EVITAR LA FALLA DE LA CONEXION. Diseñar considerando modos de falla y eligiendo cual será el modo de falla dominante. Usar detalles de conexión sencillos. Evitar soldadura en obra.

51 Brigadas de respuesta ante emergencia Toluca, México Octubre de 2017

52 Introducción

53 Brigadas de trabajo 1.Alarma sísmica casera https://www.youtube.com/watch?v=c3irAxyQK3Y https://www.youtube.com/watch?v=c3irAxyQK3Y 2.¿Dónde me resguardo? 3.Kit de ayuda 4.Teléfonos e instituciones importantes 5.Plan familiar 6.¿Cómo guardar mis documentos importantes? 7.Redes de apoyo 8.¿Cómo debe estar construida mi casa? 9.¿Qué debe contener mi proyecto de casa? 10.¿Qué estudios debo hacer para construir? 11.¿Qué hacer antes de un sismo? 12.¿Qué hacer si estoy atrapado?

54 Brigadas de respuesta ante emergencia Toluca, México Octubre de 2017
