 La automatización industrial es una disciplina de ingeniería cuyo objetivo es el control de sistemas industriales conformados en la mayoría de casos.

Presentación del tema: " La automatización industrial es una disciplina de ingeniería cuyo objetivo es el control de sistemas industriales conformados en la mayoría de casos."— Transcripción de la presentación:

1

2  La automatización industrial es una disciplina de ingeniería cuyo objetivo es el control de sistemas industriales conformados en la mayoría de casos por variedades de máquinas, equipos diversos procesos, mejorando la calidad de su desempeño, elevando los niveles de productividad y optimizando recursos disponibles.

3  Instrumentación industrial  Rango  Alcance  Error  Exactitud  Precisión  Zona muerta  Sensibilidad  Repetibilidad  Histéresis

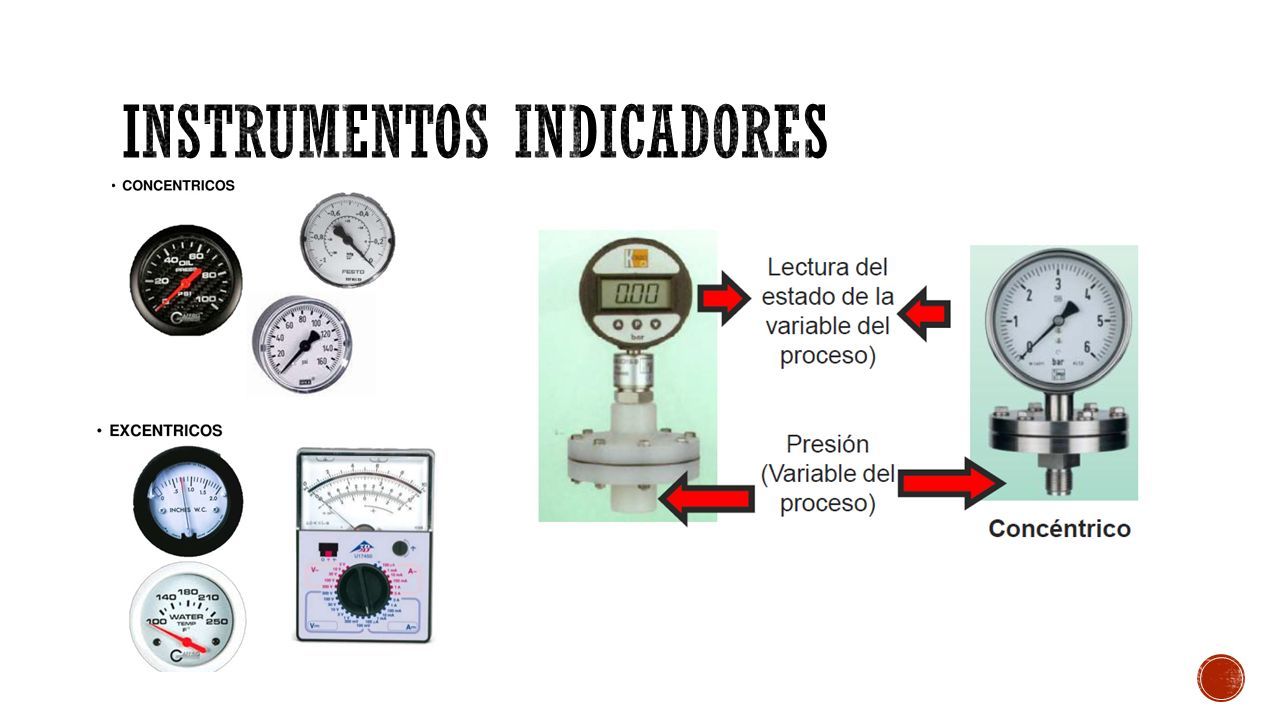

4  De acuerdo con la función del instrumento.  Instrumentos Ciegos  Instrumentos Indicadores  Instrumentos Registradores  Sensor  Transmisor  Transductor  Convertidor  Receptores  Controladores  Elemento de control final  De acuerdo a la variable del proceso

5 VALVULA DE CONTROL MEDIDOR DE FLUJO

6

7

8

9

10

11  Recibe las señales procedentes de los transmisores y las indican o registran, los receptores controladores envían otra señal de salida normalizada a los valores ya indicados 3 – 15 psi en señal neumática o 4 – 20 mA c.c. en señal electrónica, que actúan sobre el elemento final de control.

12

13  VALVULA DE CONTROL NEUMATICA

14  Instrumentos de caudal  Instrumentos de nivel  Instrumentos de presión  Instrumentos de temperatura  Instrumentos de densidad y peso especifico  Instrumentos de humedad y punto roció  Instrumentos de viscosidad  Instrumentos de posición  Instrumentos de velocidad  Instrumentos de pH  Instrumentos de conductividad  Instrumentos de frecuencia  Instrumentos de fuerza  Instrumentos de turbidez, etc.

15 TIC123Identificación del instrumento T123Identificación del lazo 123Número del lazo TIC Identificación funcional T Primera letra (representa la variable medida) I Penúltima letra (representa la función auxiliar del instrumento) C Ultima letra (representa la función principal del instrumento)

16  Por lo general la identificación se realiza con 2 o 3 letras. Excepcionalmente se puede representar con un máximo de 4 letras. El código de identificación de instrumentos, según la norma ISA S5.1
