Resumen de Incertidumbre
Nivel de confianza de la medición
2
ISA Instruments Society of América Institución internacional
Sede en USA Establece normas y recomendaciones en el área de instrumentación Las mejores practicas
3
ISA Existen varias Normas o estándares
ISA- S5.1 establece recomendaciones para identificar instrumentos. Es la norma usada en todos los países
4
ISA-S5.1 AREA - -
5
ISA-S5.1
6
ISA-S5.1
7
ISA-S5.1
8
ISA-S5.1 DTI (P&D)
9
ISA-S DTI
10
ISA-S5.1
11
ISA-S5.1
12
ISA-S5.1
13
TRANSMISORES Adecuación de Señal Transformación de señal
Estandarización Manejo remoto de una señal Popularización de las salas de control Mejora de control de Procesos En la ISA-S5.1 se representan con la letra modificadora T (Letra sucesiva)
14

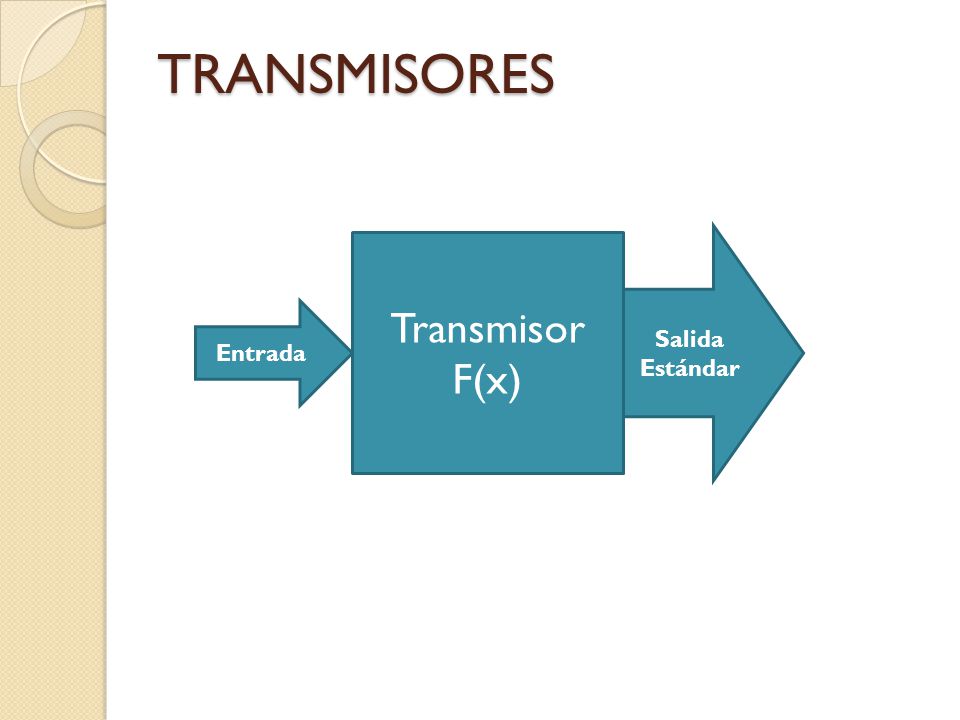

TRANSMISORES Salida Estándar Transmisor F(x) Entrada
15

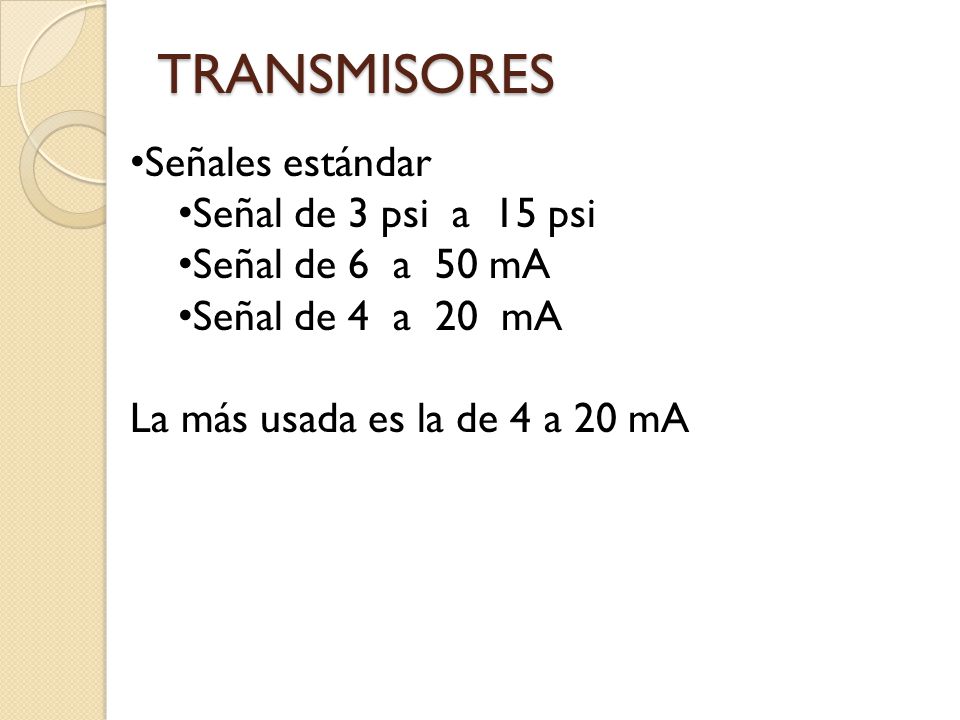

TRANSMISORES Señales estándar Señal de 3 psi a 15 psi
Señal de 6 a 50 mA Señal de 4 a 20 mA La más usada es la de 4 a 20 mA
16
TRANSMISORES Señal Porcentual (%) Señal Neumática (psi)
Señal eléctrica (mA) 3 4 25 6 8 50 9 12 75 16 100 15 20
17
TRANSMISORES Ejemplo. Se tiene un transmisor de presión que tiene una entada de -5 psi a 50 psi. Determine la relación de presión a corriente y a presión (Recta de Calibración). Señal entrada (psi) Señal Porcentual (%) Señal Neumática Señal eléctrica (mA) -5 3 4 25 6 8 50 9 12 75 16 100 15 20
18
TRANSMISORES Ejemplo.
