Fuentes de campo Magnético (leyes y cálculo de B)  Aplicaciones: Cálculo de B y de I conductor rectilíneo, conductores de cualquier forma espiras circulares,

Presentación del tema: "Fuentes de campo Magnético (leyes y cálculo de B)  Aplicaciones: Cálculo de B y de I conductor rectilíneo, conductores de cualquier forma espiras circulares,"— Transcripción de la presentación:

1 Fuentes de campo Magnético (leyes y cálculo de B)  Aplicaciones: Cálculo de B y de I conductor rectilíneo, conductores de cualquier forma espiras circulares, rectangular, triangular,etc solenoides, toroides, bobinas con diferentes formatos etc.  Ley de Biot y Savart (1819)  Ley de Amper (1775-1836)

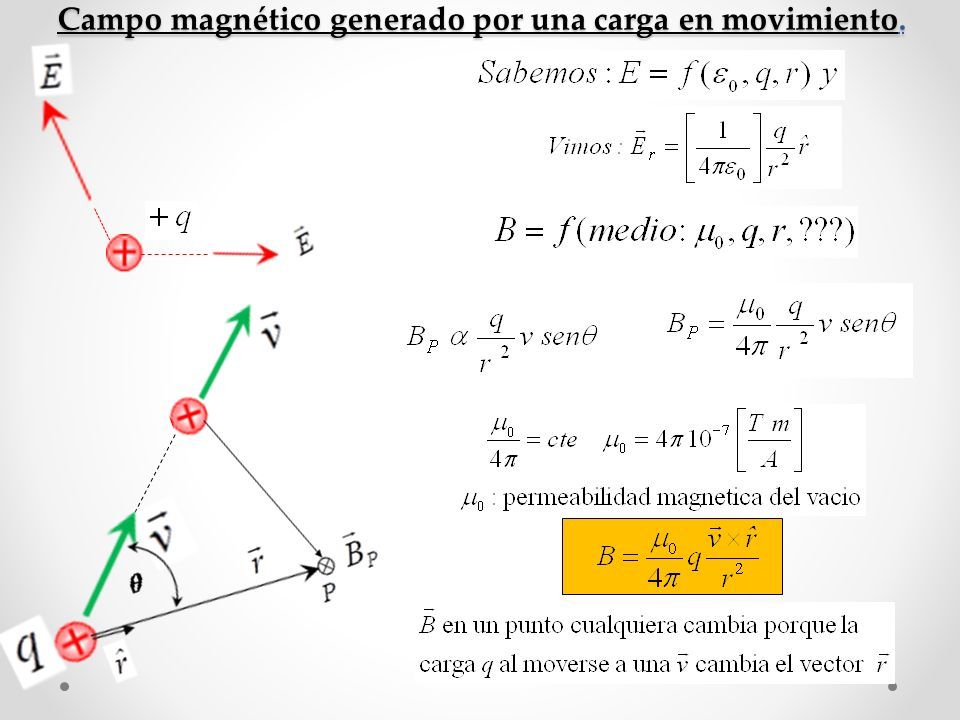

2 Campo magnético generado por una carga en movimiento.

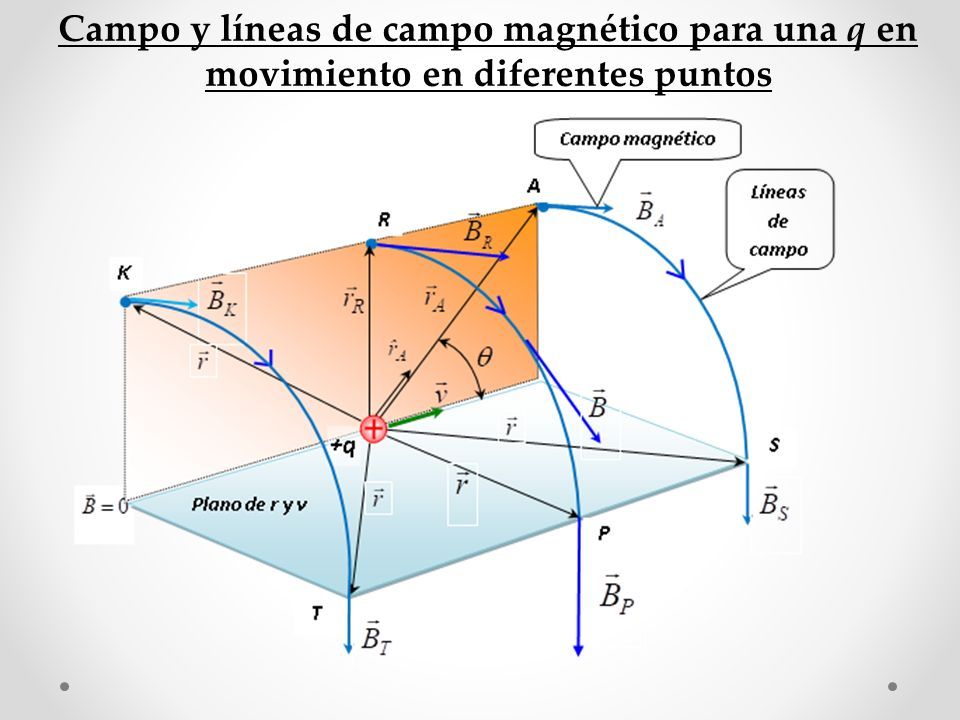

3 Campo y líneas de campo magnético para una q en movimiento en diferentes puntos

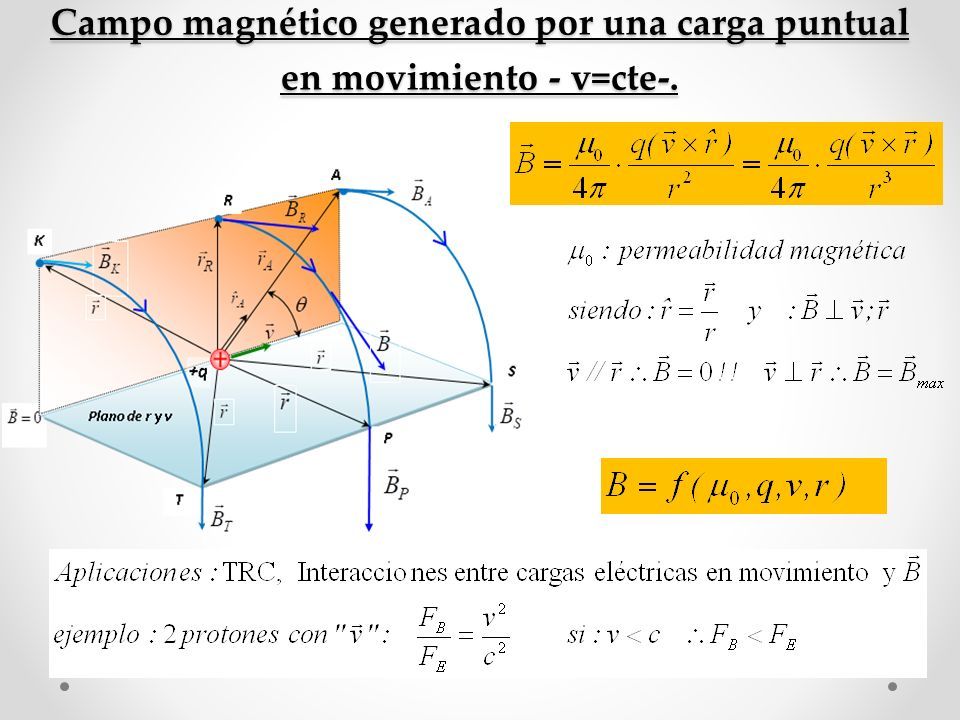

4 Campo magnético generado por una carga puntual en movimiento - v=cte-.

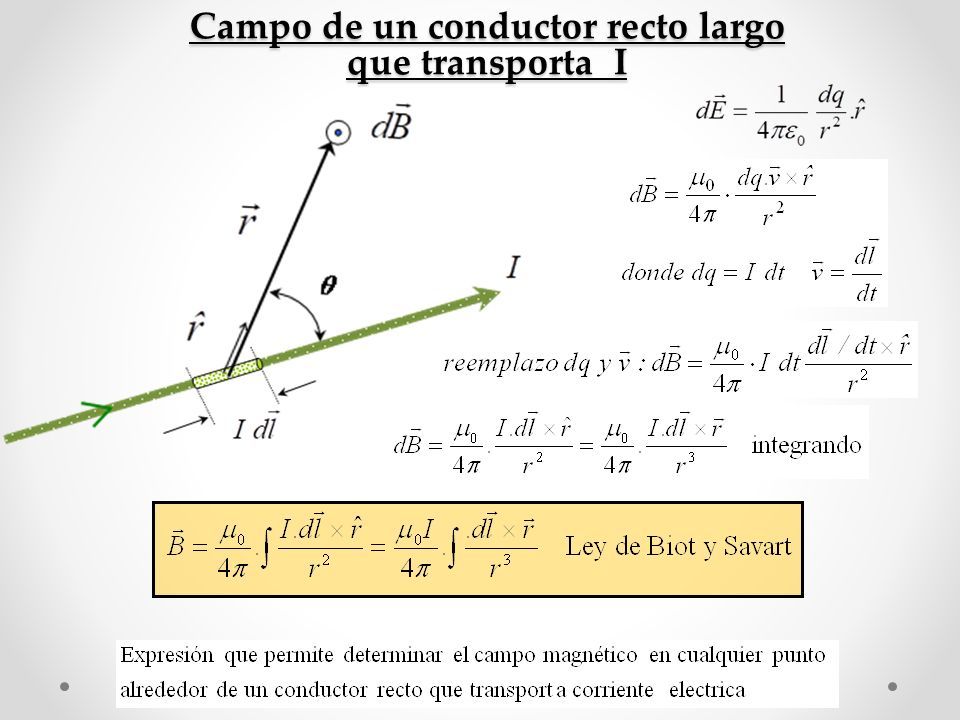

5 Campo de un conductor recto largo que transporta I

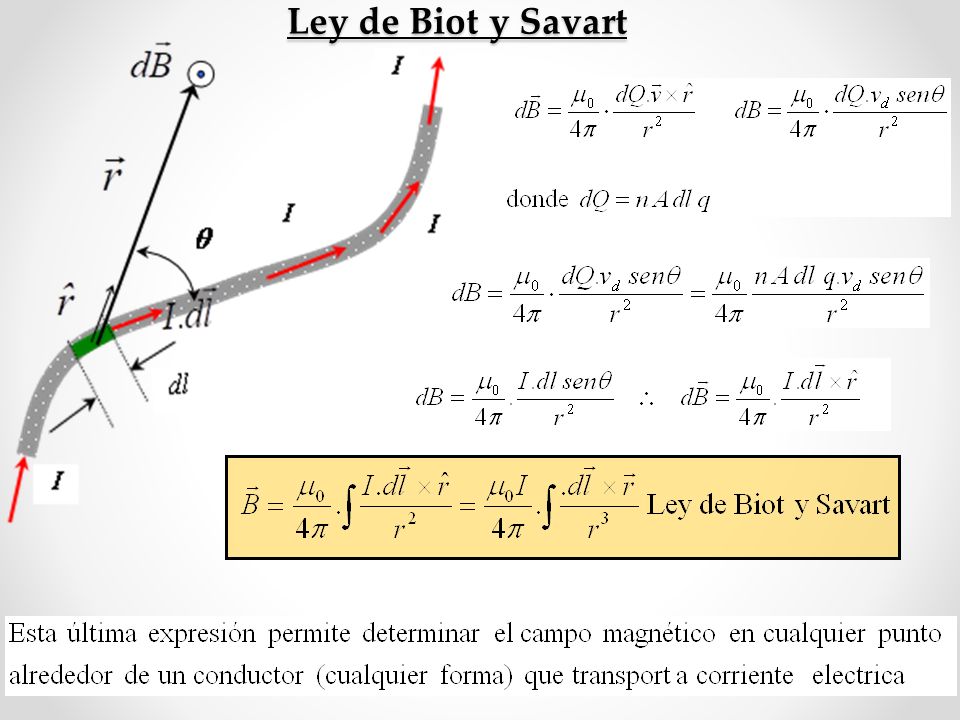

6 Ley de Biot y Savart

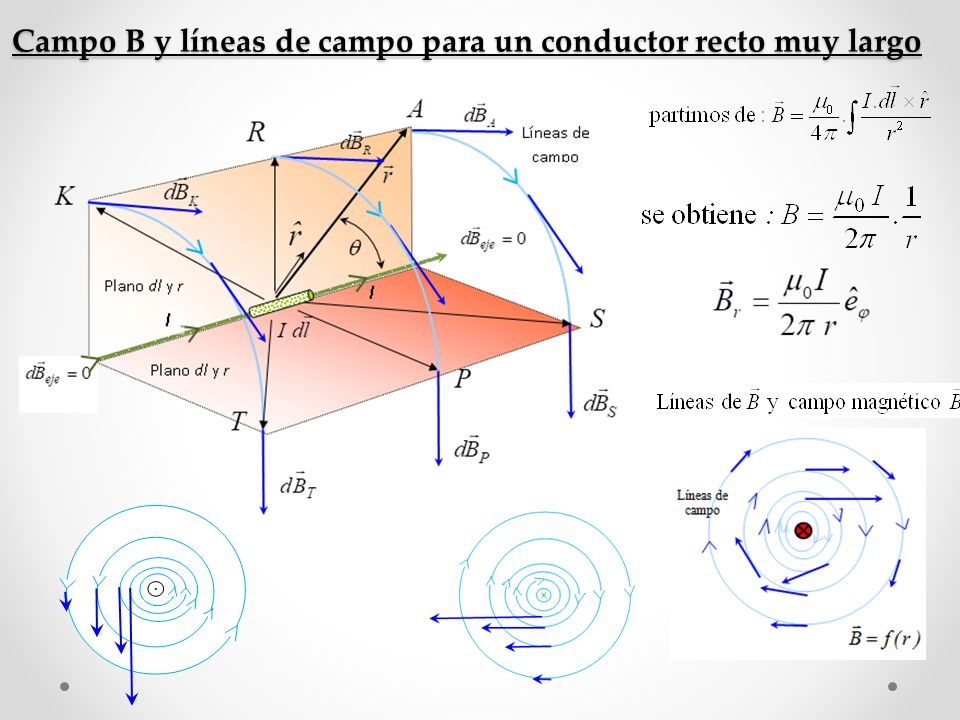

7 Campo B y líneas de campo para un conductor recto muy largo

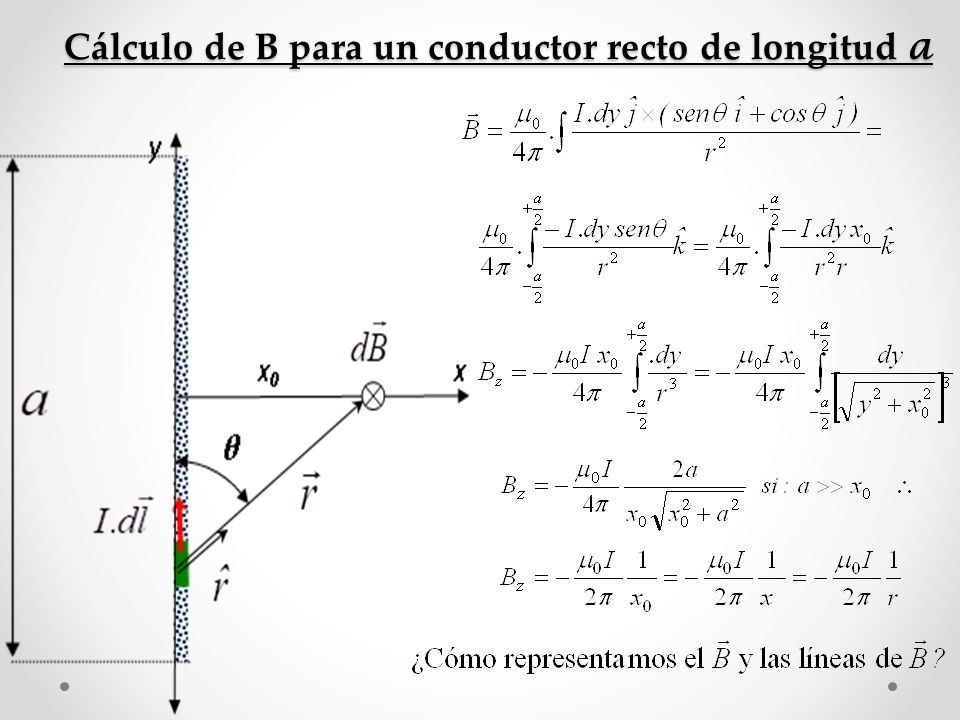

8 Cálculo de B para un conductor recto de longitud a

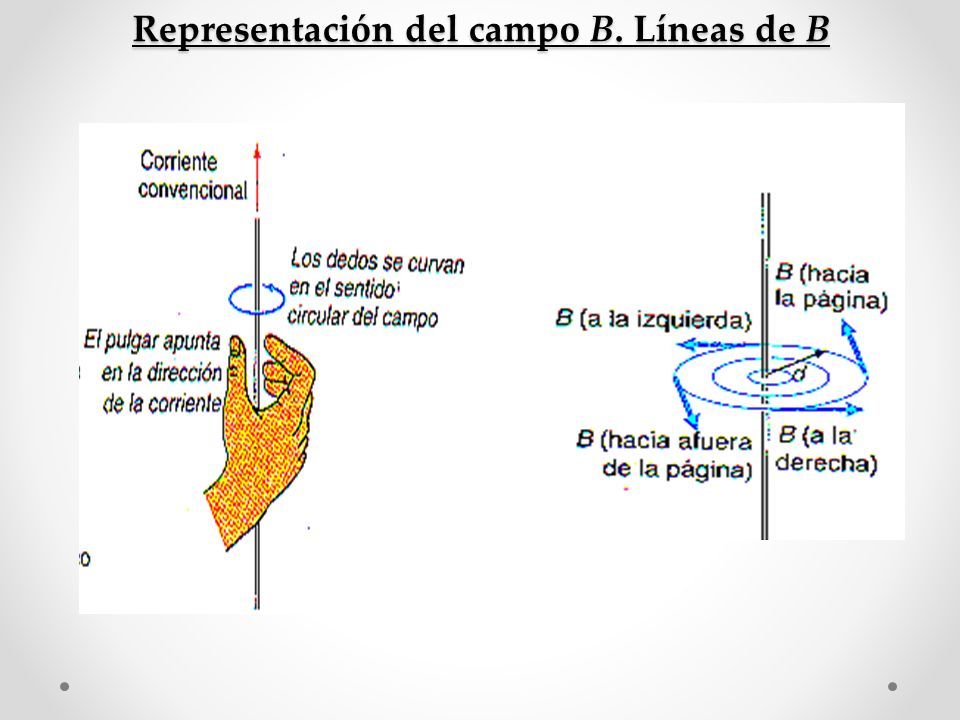

9 Representación del campo B. Líneas de B

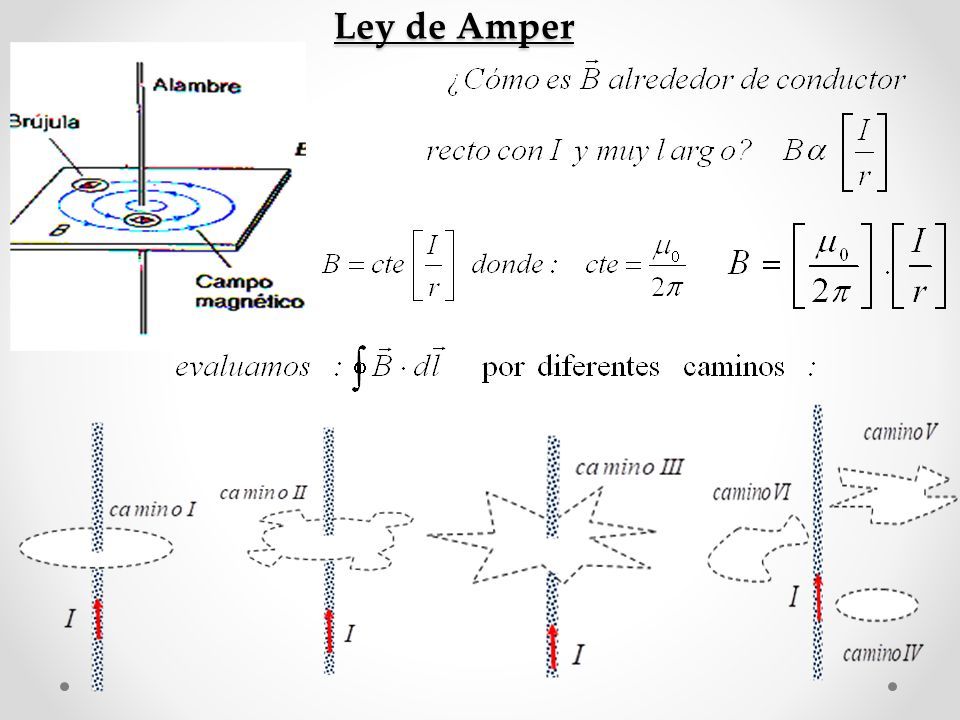

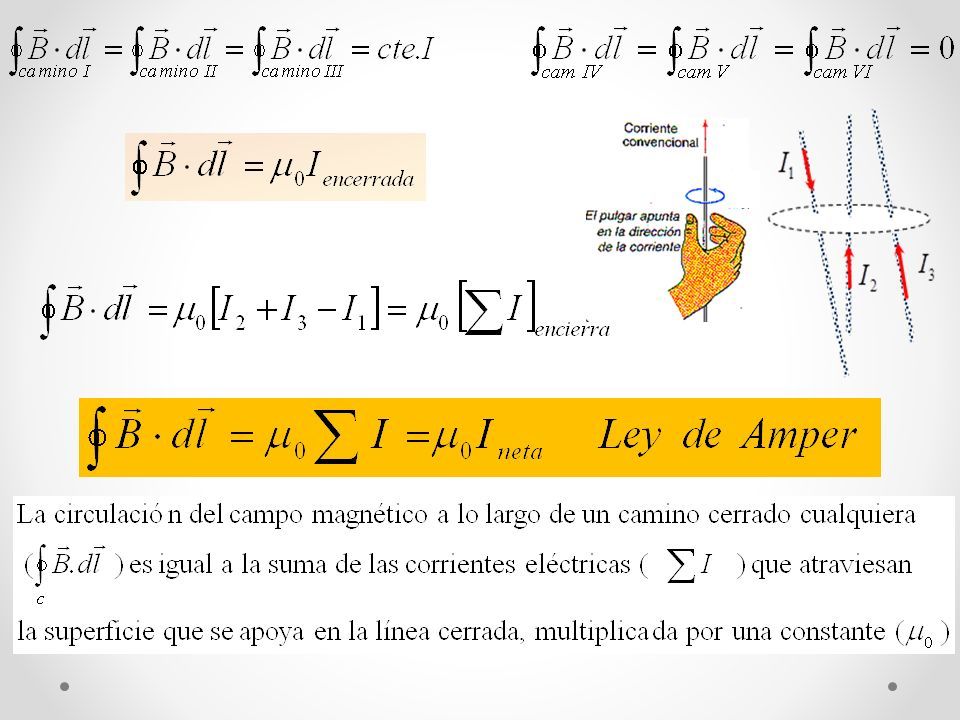

10 Ley de Amper

11

12 Determinación de B: Ley de Amper y ley de Biot y Savart Espiras y conductores: circulares, cuadrada, rectangulares Solenoides, Toroides, etc I I I

13 Dispositivos generadores de B: B o b i n a s

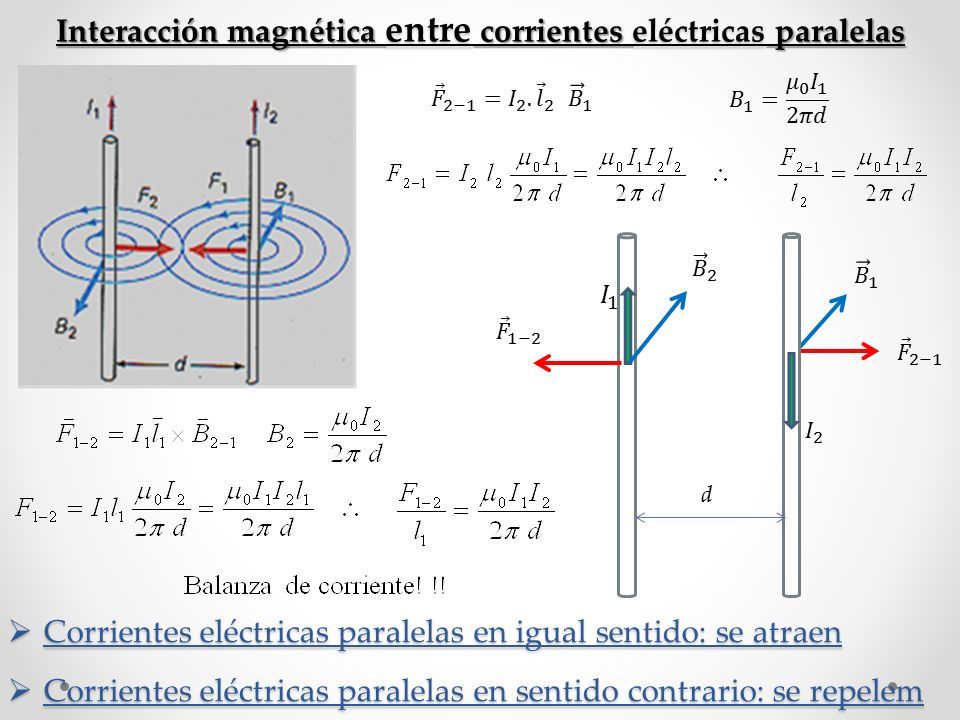

14 Interacción magnética entre corrientes eléctricas paralelas  Corrientes eléctricas paralelas en igual sentido: se atraen  Corrientes eléctricas paralelas en sentido contrario: se repelem d
