CONTROL ESTADÍSTICO DEL PROCESO R.A 4.1 ANALIZAR LOS DATOS ESTADÍSTICOS DE LA MEDICIÓN DE PIEZAS METÁLICAS PARA REALIZAR MEJORAS EN EL PROCESO Identificación.

Presentación del tema: "CONTROL ESTADÍSTICO DEL PROCESO R.A 4.1 ANALIZAR LOS DATOS ESTADÍSTICOS DE LA MEDICIÓN DE PIEZAS METÁLICAS PARA REALIZAR MEJORAS EN EL PROCESO Identificación."— Transcripción de la presentación:

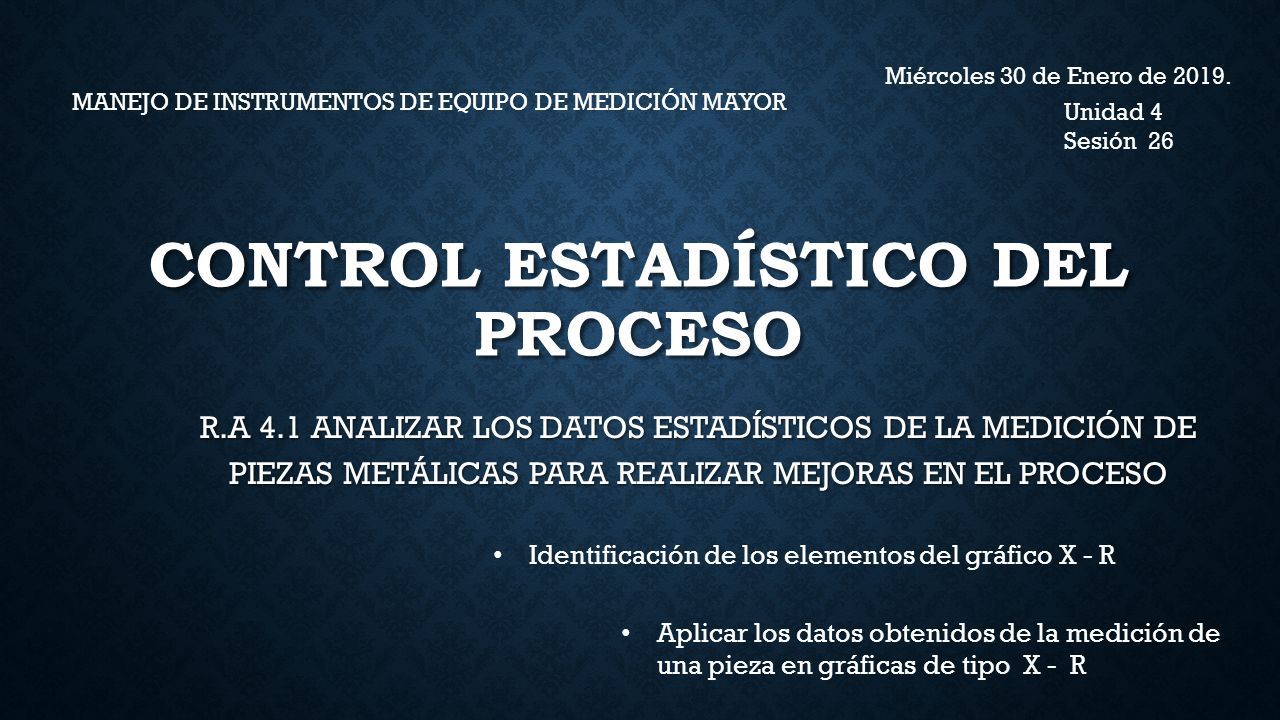

1 CONTROL ESTADÍSTICO DEL PROCESO R.A 4.1 ANALIZAR LOS DATOS ESTADÍSTICOS DE LA MEDICIÓN DE PIEZAS METÁLICAS PARA REALIZAR MEJORAS EN EL PROCESO Identificación de los elementos del gráfico X - R Aplicar los datos obtenidos de la medición de una pieza en gráficas de tipo X - R Miércoles 30 de Enero de 2019. Unidad 4 Sesión 26 MANEJO DE INSTRUMENTOS DE EQUIPO DE MEDICIÓN MAYOR

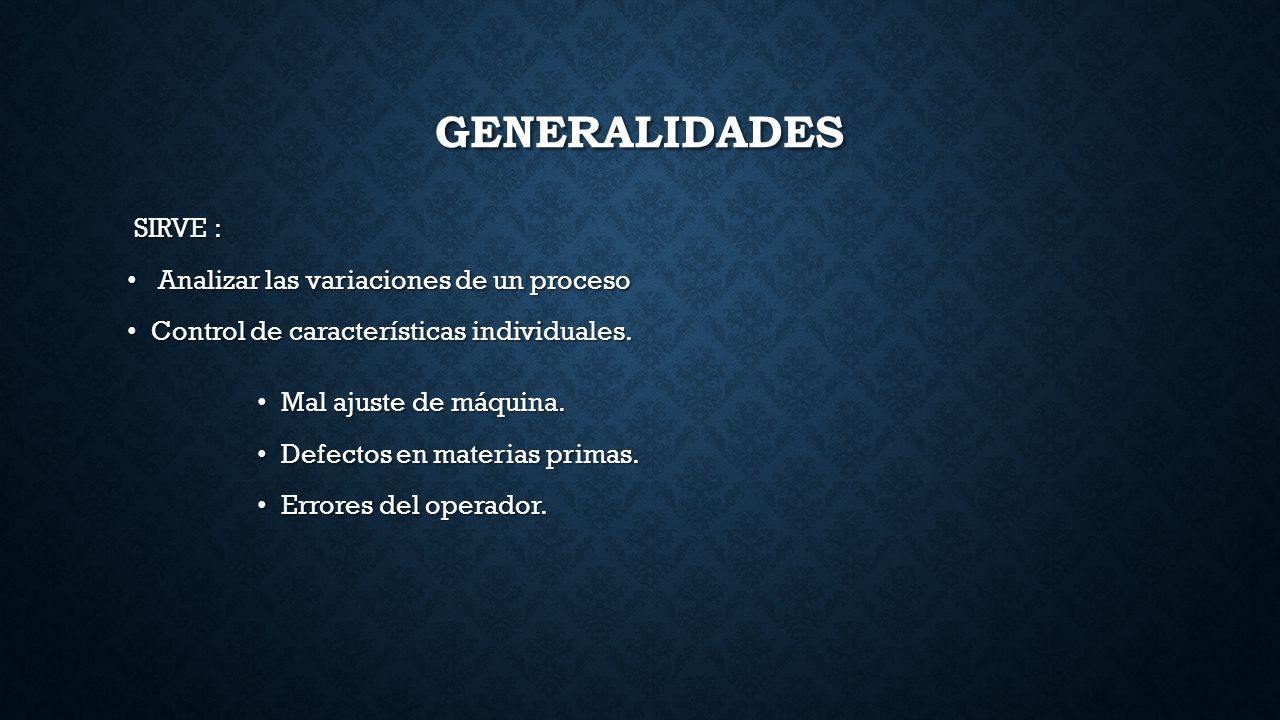

2 GENERALIDADES Mal ajuste de máquina. Mal ajuste de máquina. Defectos en materias primas. Defectos en materias primas. Errores del operador. Errores del operador. SIRVE : SIRVE : Analizar las variaciones de un proceso Analizar las variaciones de un proceso Control de características individuales. Control de características individuales.

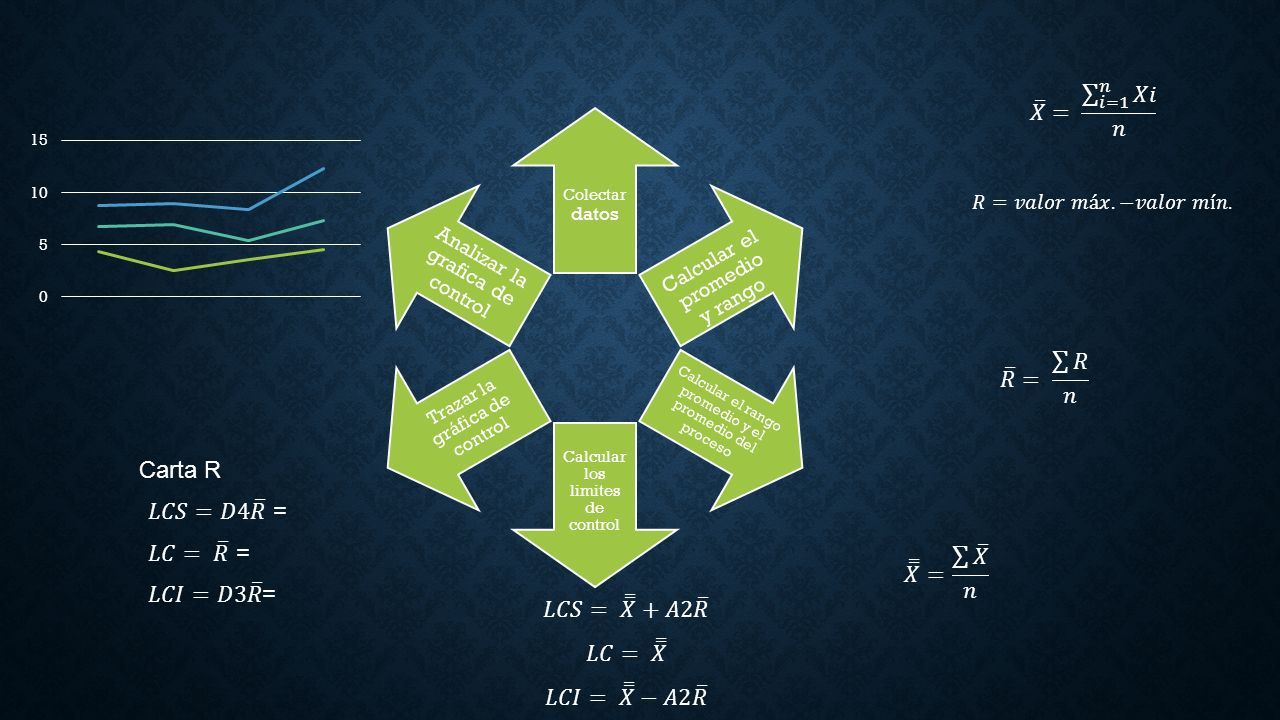

3 Colectar datos Calcular el promedio y rango Calcular el rango promedio y el promedio del proceso Calcular los limites de control Trazar la gráfica de control Analizar la grafica de control

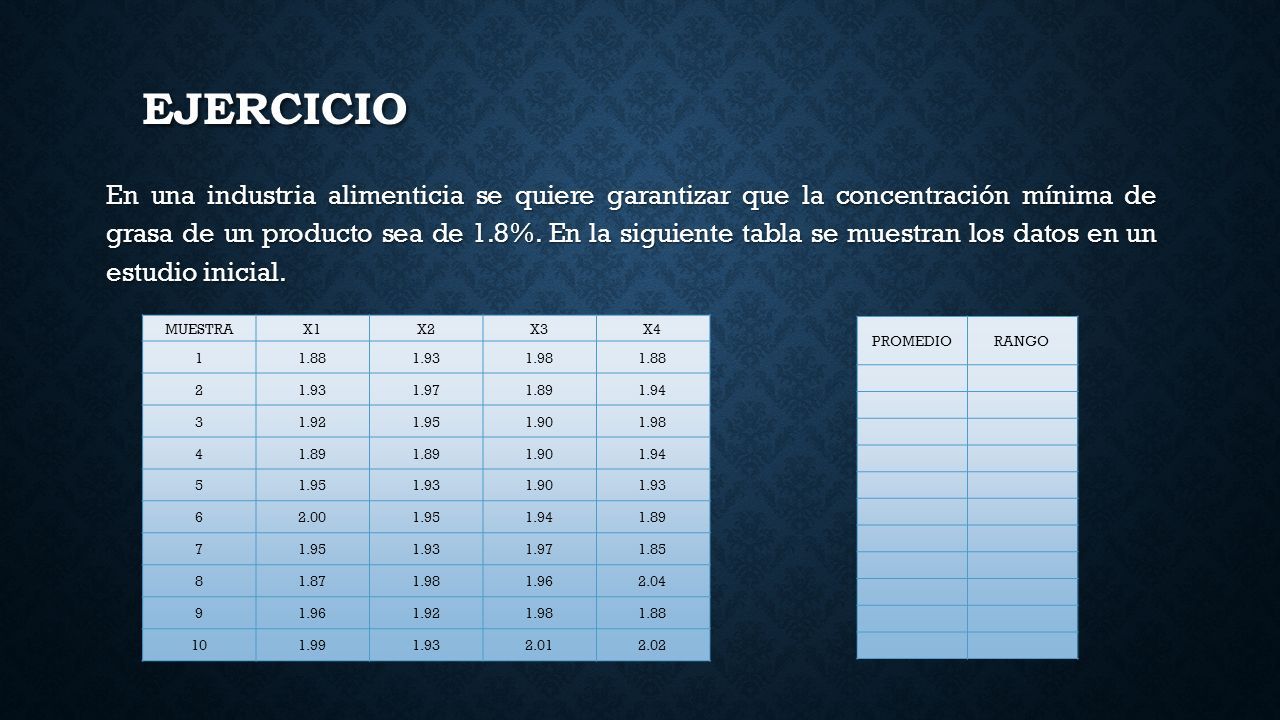

4 EJERCICIO En una industria alimenticia se quiere garantizar que la concentración mínima de grasa de un producto sea de 1.8%. En la siguiente tabla se muestran los datos en un estudio inicial. MUESTRAX1X2X3X4 11.881.931.981.88 21.931.971.891.94 31.921.951.901.98 41.89 1.901.94 51.951.931.901.93 62.001.951.941.89 71.951.931.971.85 81.871.981.962.04 91.961.921.981.88 101.991.932.012.02 PROMEDIORANGO

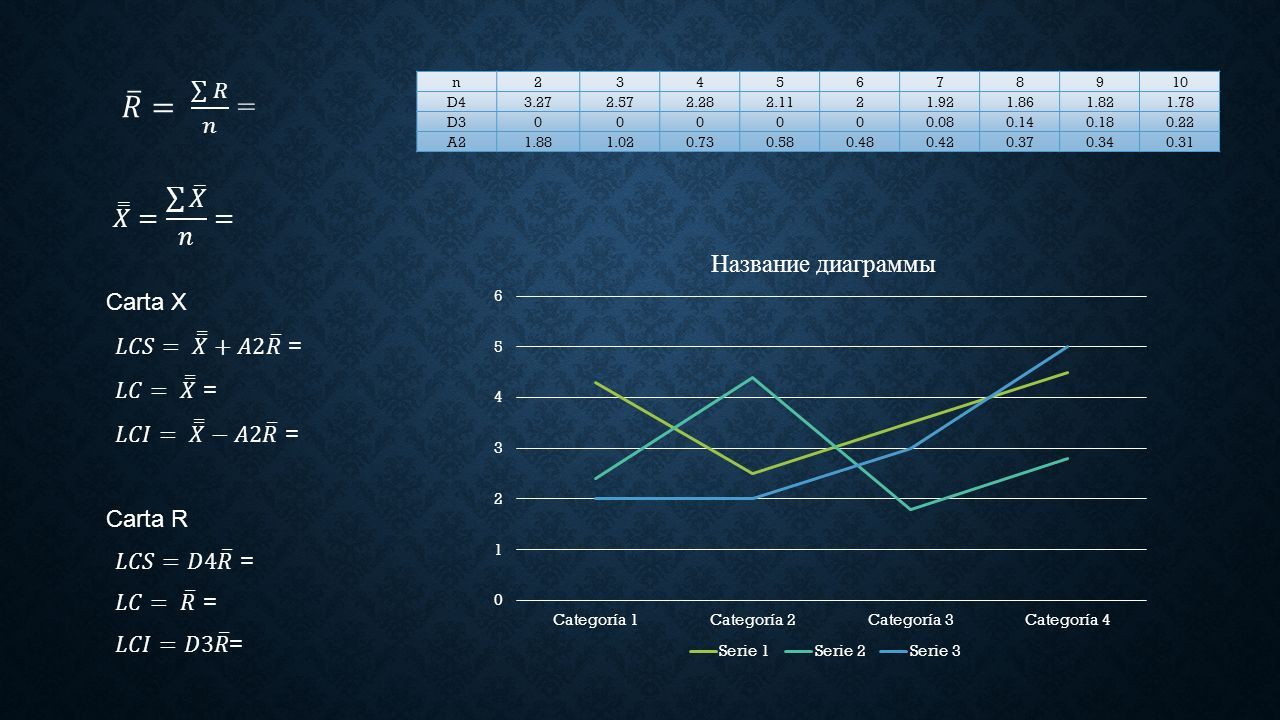

5 n2345678910 D43.272.572.282.1121.921.861.821.78 D3000000.080.140.180.22 A21.881.020.730.580.480.420.370.340.31
